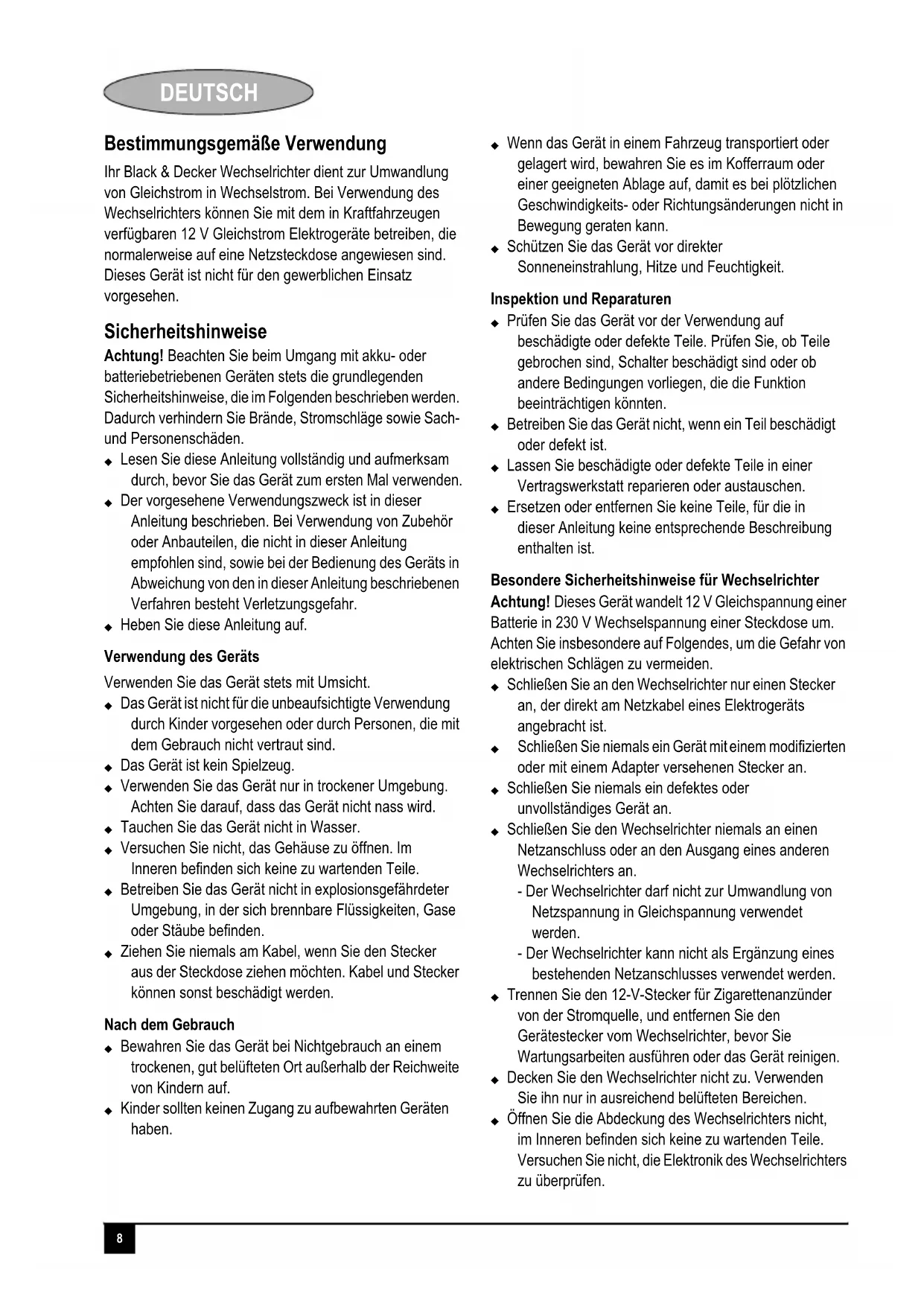

Bestimmungsgemäß Verwendung

Ihr Black & Decker Wechselrichter dient zur Umwandlung von Gleichstrom in Wechselstrom. Bei Verwendung des Wechselrichters konnen Sie mit dem in Kraftfahrzeugen verfügbar 12 V Gleichstrom Elektrogeräte betreiben, die normalerweise auf eine Netzsteckdose angewiesen sind. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Achtung! Beachten Sie beim Umgang mit akku- oder batteriebetriebenen Geräten stets die grundlegenden Sicherheitshinweise, die im Folgenden beschrieben werden. Dadurch verhindern Sie Brände, Stromschläge sowie Sach- und Personenschäden.

Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden.
Der vorgesehene Verwendungszweck ist in dieser Anleitung beschreiben. Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie bei der Bedienung des Geräts in Abweichung von den in dieser Anleitung beschreibenben Verfahrensbesteht Verletzungsgefahr.
Heben Sie diese Anleitung auf.

Verwendung des Geräts

Verwenden Sie das Gerät stets mit Umsicht.

Das Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kinder vorgesehen oder durch Personen, die mit dem Gebrauch nicht vertraut sind.
Das Gerät ist kein Spielzeug.
Verwenden Sie das Gerät nur in trockener Umgebung.
Achten Sie daraufuf, dass das Gerät nicht Nass wird.
Tauchen Sie das Gerät nicht in Wasser.
Versuchen Sie nicht, das Gehäuse zu öffnen. Im Inneren befinden sich keine zu wartenden Teile.
Betreiben Sie das Gerät nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Ziehen Sie niemals am Kabel, wenn Sie den Stecker aus der Steckdoseziehen möchten. Kabel und Stecker können sonst beschädigt werden.

Nach dem Gebrauch

Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen, gut belufteten Ort außerhalb der Reichweite von Kindern auf.
Kinder sollen den keinen Zugang zu aufbewahrten Geräten haben.

• Wenn das Gerät in einem Fahrzeug transportiert oder gelagert wird, bewahren Sie es im Kofferraum oder einer geeigneten Ablage auf, damit es bei plötzlichen Geschwindigkeits- oder Richtungsänderungen nicht in Bewegung geraten kann.
  Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze und Feuchtigkeit.

Inspektion und Reparaturen

Prufen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prufen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder ab andere Bedingungen vorliegen, die die Funktion beeinträchtigen konnen.
Betreiben Sie das Gerät nicht, wenn ein Teil beschädigt oder defekt ist.
- Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen.
- Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Besondere Sicherheitshinweise für Wechselrichter

Achtung! Dieses Gerät wandelt 12 V Gleichspannung einer Batterie in 230 V Wechselspannung einer Steckdose um. Achten Sie insbesondere auf Folgendes, um die Gefahr von elektrischen Schlägen zu vermeiden.

Schlieben Sie an den Wechselrichter nur einen Stecker an, der direkt am Netzkabel eines Elektrogerats angebracht ist.
Schlieben Sie niemals ein Gerät mit einem modifizierten oder mit einem Adapter versehenen Stecker an.
Schlieben Sie niemals ein defektes oder unvollständiges Gerät an.
Schließen Sie den Wechselrichter niemals an einen Netzanschluss oder an den Ausgang eines anderen Wechselrichters an.

• Der Wechselrichter darf nicht zur Umwandlung von Netzspannung in Gleichspannung verwendet werden.
• Der Wechselrichter kann nicht als Ergänzung eines bestehenden Netzanschlusses verwendet werden.

Trennen Sie den 12-V-Stecker fur Zigarettenanzünder von der Stromquelle, und entfern den Sie den Gerästecker vom Wechselrichter, bevor Sie Wartungsarbeiten ausführten oder das Gerät reinigen.
Decken Sie den Wechselrichter nicht zu. Verwenden Sieihn nur in ausreichend belufteten Bereichen.
- Offnen Sie die Abdeckung des Wechselrichters nicht, im Inneren befinden sich keine zu wartenden Teile. Versuchen Sie nicht, die Elektronik des Wechselrichters zu überprüfen.

Überprüfen Sie, ob die Wechselstromanschlüsse sauber und sichere sind. Lose Stecker konnen zu einer Überhitzung des Kabels und zum Schmelzen der Isolierung führen.
Überprüfen Sie, ob die Polung korrekt ist.
Bauen Sie den Wechselrichter nicht in den Motorraum ein.
Verwenden Sie den Wechselrichter nicht für die Stromversorgung medizinischer Geräte.

Merkmale

1. Steckdose
2. Netzanschlussbuchse
   3.Netzstecker
3. 12-V-Stecker für Zigarettenanzünder
   5.Netzkabel/Flugzeugadapter
4. LED-Anzeige
5. USB-Anschluss

Funktionsweise des Wechselrichters

Der Wechselrichter wandelt die niedrige Gleichspannung einer Batterie oder einer anderen Stromquelle in 230 V Wechselspannung (Standardnetzspannung) um.

Wellenform des Wechselrichterausgangs

Die Wellenform des Wechselstromausgangs ist eine „modifizierte Sinuswelle".

These Wellenform ist für die meisten Wechselstromlasten geeignet, insbesondere auch für lineare Netzele und Schaltnetzele von Elektrogeräten, Transformatoren und Motoren.

Betriebsanleitung

Anforderungen an die Stromquelle

Die Stromquelle muss 12 V Gleichspannung und eine zum Betrieb der angeschlossenen Last ausreichende Stromstärke liefern.

Achtung! Der Wechselrichterarf nur an Batterien mit einer Nennausgangsspannung von 12 V angeschlüssen werden. Bei Anschluss an eine 6-V-Batterie Funktioniert das Gerät nicht,bei Anschluss an eine 24-V-Batterie wird es dauerhaft beschadigt.

Anschluss an eine Stromquelle

Der Wechselrichter wird mit einem 12-V-Stecker für Zigarettenanzünder (4) und einem Netzkabel/ Flugzeugadapter (5) zum Anschluss an eine Gleichstromquelle gefelert.

Hinweis: Eine optimale Leistung erzielen Sie beim Betrieb des Wechselrichters mit laufendem Fahrzeugmotor. Wahrend des Anlassens des Motors darf der Wechselrichter jedoch nicht verwendet werden, da die Batteriespannung besteht betrachtlich abfällt.

Anschluss an eine Stromquelle mit Hilfe des 12-V-Steckers fur Zigarettenanzünder (Abb. A)

Der 12-V-Stecker für Zigarettenanzünder (4) kann zur Speisung des Wechselrichters bei einer Leistungsabgabe von bis zu 100 W verwendet werden. An der Spitze des Steckers befindet sich der Pluspol (+) und an der Seite der Minuspol (-).

Hinweis: Stecken Sie das mit dem Wechselrichter gelieferte Stromkabel in die Buchse an der Geräterückseite.

• Stecken Sie Netzstecker (3) in die Buchse (2) an der Geräterückseite.
  Verbinden Sie den 12-V-Stecker für Zigarettenanzünder (4) mit dem Flugzeugadapter (5) am Netzkabel. Stellen Sie sicher, dass er vollständig einrastet.
  Schließen Sie den Wechselrichter an die Stromquelle an, indem Sie den 12-V-Stecker (4) fest in die Anschlussbuchse des Zigarettenanzünders im Fahrzeug oder in eine passende Anschlussbuchse einer anderen Stromquelle stecken.

Hinweis: Bei manchen Fahrzeugen wird der Anschluss nur aktiviert, wenn sich der Zündschlüssel in der entsprechenden Stellung befindet.

Stecken Sie den Netzstecker des zu betriebenden Gerats in die Netzsteckdose (1) des Wechselrichters, und betreiben Sie das Gerät wie gewohnt.

Achtung! Verwenden Sie das Gerät nicht in Elektrosystemen, bei denen Masse an Plus liegt (z. B. in ätheren Fahrzeugen).

Achtung! Bei Anschluss mit vertauscher Polung brennt die Sicherung durch, und es konnen dauerhafte Schäden am Wechselrichter entstehen.

Stellen Sie nach dem Gebrauch des Wechselrichters safer, dass Sie den 12-V-Stecker fur Zigarettenanzünder (4) von der 12-V-Gleichspannungsversorgung trennen.
Drucken Sie auf die Verriegelung (8) (Abb. C), um den 12-V-Stecker für Zigarettenanzünder (4) vom Netzkabel/Flugzeugadapter zu losen, undziehen Sie diesen ab.

Achtung! Lose Stecker können zu einer Überhitzung des Kabels und zum Schmelzen der Isolierung führen. Überprüfen Sie, ob die Polung korrekt ist. Schäden aufgrund falscher Polung werden durch unsere Garantie nicht abgedeckt.

DEUTSCH

Anschluss an eine Stromquelle mit Hilfe des Netzkabels/ Flugzeugadapters (Abb. B)

Der Wechselrichter kann zur Verwendung in Flugzeugen an eine entsprechende Steckdose angeschlossen werden.

Stellen Sie sicher, dass der 12-V-Stecker für Zigarettenanzünder vom Netzkabel/Flugzeugadappter getrennt wurde, bevor Sie fortfahren.
Drucken Sie auf die Verriegelung (8) (Abb.C), um den 12-V-Stecker für Zigarettenanzünder (4) vom Netzkabel/Flugzeugadapter zu offen, undziehen Sie diesen ab.
Stecken Sie Netzstecker (3) in die Buchse (2) an der Geräterückseite.
Stecken Sie das Netzkabel mit dem Flugzeugadapter (5) fest in die Flugzeugsteckdose.
Stecken Sie den Netzstecker des zu betriebenden Gerats in die Netzsteckdose (1) des Wechselrichters, und betreiben Sie das Gerät wie gewohnt.
Stellen Sie nach dem Gebrauch des Wechselrichters sicher, dass Sie das Netzkabel mit dem Flugzeugadapter (5) von der Flugzeugsteckdose trennen.

Mit dem Wechselrichter können keine Elektrogeräte bis zue einer Leistung von 100 W betrieben/geladen werden:

MP3-Player
Mobiletelefone
PDAs
Digital- und Videokameras
Laptops

Verbinden von Geräten mit dem Wechselrichter

Wechselstromgeräte

Der Wechselrichter verfügt über eine

Standardsteckdose (1). Stecken Sie das Kabel des gewünschten Geräts in die Steckdose (1). Stellen Sie sicher, dass die Leistungsaufnahme des Geräts die auf dem Wechselrichter angegebene Wattzahl nicht übersteigt.

Hinweis: Einige Geräte konnen aufgrund des zum Start benötigten Einschaltstroms möglicherweise nicht mit dieser Wechselrichter betrieben werden. Der Wechselrichter schaltet sich bei Überlastung ab.

USB-Geräte

Der Wechselrichter ist mit einem Standard-USB-Anschluss (6) ausgestellt.

Verbinden Sie den USB-Stecker des zu speisenden Elektrogeräts mit dem USB-Anschluss (6).

Der Wechselrichter verfügt über einen Überlastungsschutz und schaltet automatisch ab, wenn die anliegende Last zu hoch ist.

Nach einem überlastungsbedingten Abschalten des Geräts können Sie es nach Beseitigen der Überlast durch Trennen und erneutes Anschließlich an die Gleichstromquelle zusückensetzen.

Achtung! Mit dem Wechselrichter konnen Sie keine Geräte mit hohem Leistungsverbrauch oder hitzeerzeugende Geräte wie Haartrockner, Toaster und Mikrowellen betreiben.

Schutzfunktionen des Wechselrichters

Am Gerät werden folgende potentiell gefährlichen Zustände angezeigt:

Niederspannungsschutz. Dieser Zustand birgt keine Gefahr für das Gerät, kann aber zu Schäden an der Stromquelle führen. Das Gerät wird automatisch ausgeschaltet, wenn die Eingangsspannung unter 10,5 + / - 0,5V Gleichstrom fällt. Trennen Sie nach der Beseitigung der Fehler das Gerät von der Gleichstromquelle, und schießen Sie es erneut an.
Überspannungsschutz. Der Wechselrichter schaltet automatisch ab, wenn die Eingangsspannung 16,75 V +/-0,25 V (Gleichstrom) übersteigt. Trennen Sie nach der Beseitigung der Fehler das Gerät von der Gleichstromquelle, und schießen Sie es erneut an.
Kurzschlusssicherung. Durch Vertauschen der Polung oder durch Kurzschluss kann es zum Auslösen externer oder interner Sicherungen und zu irreparablen Schäden am Gerät kommt. Achten Sie beim Anschlussalanders auf die richtige Polung.
Überlastungsschutz. Der Wechselrichter schaltet automatisch ab, wenn die Dauerlast die Nennleistung übersteigt. Trennen Sie nach der Beseitigung der Überlast das Gerät von der Gleichstromquelle, und schreiben Sie es erneut an.
Überhitzungsschutz. Bei einer Überhitzung innerhalb des Geräts schaltet sich das Gerät automatisch ab. Lassen Sie das Gerät mindestens 15 Minuten abkühlen, bevor Sie es nach einem überhitzungsbedingten Abschalten wieder einschalten. Trennen Sie zum Abkühlen alle Anschüsse vom Gerät

Hinweise für optimale Funktion

Für einen reibungslosen Betrieb sollte das Gerät auf einer flachen, festen Unterlage ruhen. Das Gerätarf nur in Bereichen verwendet werden, die folgende Kriterien erfüllen:

TROCKEN: Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten mit dem Gerät in Berührung kommt.

KUHL: Die Umgebungstemperatur der Luft sollte zwischen 4^ und 40^ liegen. Optimal ist eine Temperatur zwischen 15^ und 25^ . Schützen Sie das Gerät nach Möglichkeit vor direkter Sonneneinstahrung.
AUSREICEND BELUFTET: Achten Sie auf ausreichenden Freiraum um das Gerät herum, damit die Luft zirkulieren kann.
Positionieren Sie keine Gegenstände auf oder über dem Gerät, wenn es sich in Betrieb befindet. Bei zu hoher Innentemperatur schaltet das Gerät automatisch ab.
SICHER: Verwenden Sie das Gerät nicht in der Nähentflammbarer Materialien oder in Bereichen, in denen sich entflammbare Dämpfe oder Gase gesammelt haben können. Bei dieserem Gerät kann es während des Herstellens oder Trennens der elektrischen Verbindungen zu Funkenschlag kommt.

Achtung! Wiederaufladbare Geräte: Bestimmte niederaufladbare Geräte Funktionieren nicht problemlos mit einem Wechselrichter, der modifizierte Sinuswellen generiert. Sie benötigen zum ordnungsgemäßen Betrieb eine Standardnetzsteckdose, die eine reine Sinuswelle liefert. Der Hersteller empfeht dar, diese Art von Geräten nur an Netzsteckdosen und nicht mit dem Wechselrichter zu betreiben.

Dieses Problem besteht jedoch nicht bei den meisten akkubetriebenen Geräten. Der Großteil dieser Geräte nutzt ein separates Ladegerät oder einen Transformator, der mit der Netzsteckdose verbunden wird. Die meisten Ladegeräte und Transformatoren können problemlos mit dem Wechselrichter betrieben werden.

Problembehebung

Wenn das Gerät eingeschaltet ist, jedoch keine Ausgangsspannung anliegt und die grüne Betriebsanzeige (5) nicht leuchtet:

Überprüfen Sie, ob alle Verbindungen mit der Stromquelle ordnungsgemäß ausgeführrt sind.
Überprüfen Sie den festen Sitz der Gleichstrom-Anschlüsse.

Wenn das Gerät eingeschaltet ist und nicht Funktioniert, die rote Stromversorgungs-LED (5) jedoch leuchtet, ist einer der folgenden Umstände eingetreten:

Niedrige Batteriespannung
Überspannungsschutz
Kurzschluss
Uberlastung
Überhitzung

Setzen Sie das Gerät zurück, indem Sie es von der Gleichstromquelle trennen und erneut anschließen.

Störungen des Fernsehbildes

Der Wechselrichter ist abgeschirmt, um Störungen von Fernsehgeräten auf ein Minimum zu reduzieren. In einigen Fällen können jedoch davon störungen auftreten, insbesondere bei schwachen Fernsehsignalen.

Wartung

Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt.

Ein dauerhafter, einwandfrei Betrieb setzen eine regelmäßige Pflege und Reinigung voraus.

Achtung! Ziehen Sie den Netzstecker des Geräts aus der Steckdose, bevor Sie mit Wartungs- oder Reinigungsrarbeiten am Gerät beginnen.

Wischen Sie das Gerät gelegentlich mit einem feuchten Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Tauchen Sie das Gerät nicht in Wasser.

Ersetzen der Sicherung im Stecker für den Zigarettenanzünder

Entfernen Sie die Kappe durch Drehung gegen den Uhrzeigersinn.
Entfernen Sie die Kappe und den Zentrierstift.
Nehmen Sie die Sicherung hersa.
Setzen Sie eine neue Sicherung desselben Typs und derselben Groß (10 A) ein.
Bringen Sie Kappe und Zentrierstift wieder an.
Drehen Sie die Kappe im Uhrzeigersinn fest.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmull entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll, sondern führen Sie das Produkt einer getrennten Sammlung zu.

Durch die separate Sammlung von ausgedienten Produkten und Verpackungsmaterialien konnen Rohstoffe recycliert und wiederverwendet werden. Die Wiederverwendung aufbereiter Materialien tragt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

DEUTSCH

Die Verordnung zur Abfallentsorgung ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmull gesammelt, an der ortlichen Abfallentsorgungseinrichtung abgegeben oder beim Kaufe eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt ihre ausgedienten Black & Decker Geräte gern darüber und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zunehmen, geben Sie das Gerätitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Diese teilt Ohnen offen die nachstgelegene Vertragswerkstatt mit. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com.

Technische Daten

BDPC100A

Eingangsspannung VDC 12

Ausgangsspannung VAC 230

Eingangsstrom A 9

Leistungsabgabe W 100

USB-Anschluss 5 V, 500 mA

Gewicht kg 0,4

EU-Konformitätserklarung

BDPC100A Typ 1

Black & Decker erklärt, dass diese Produkte den folgenden

Normen entsprechen:

EN60950, 2006/95/EC

Der Unterzeichnete ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

Kevin Hewitt

Vereinigtes Königreich

06.10.2008

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie.
These Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichenMitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne dass dem Kunden damit mehr als unvermeidlich Unannahmlichkeiten entstehen, allerdings vorbehaltlich folgender Ausnahmen:

wenn das Gerat gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;
wenn das Gerät missbrauchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendienstes unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäfer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ohnenigeria die nachstgelegene Vertragswerkstatt mit. Außerdem ist eine(List der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter:

www.2helpU.com

Bitte besuchen Sie unsere Webseite www.blackanddecker.de, um Ihr neuen Black & Decker-Produkt zu registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de.
