MANUALE UTENTE BDPC100A BLACK & DECKER

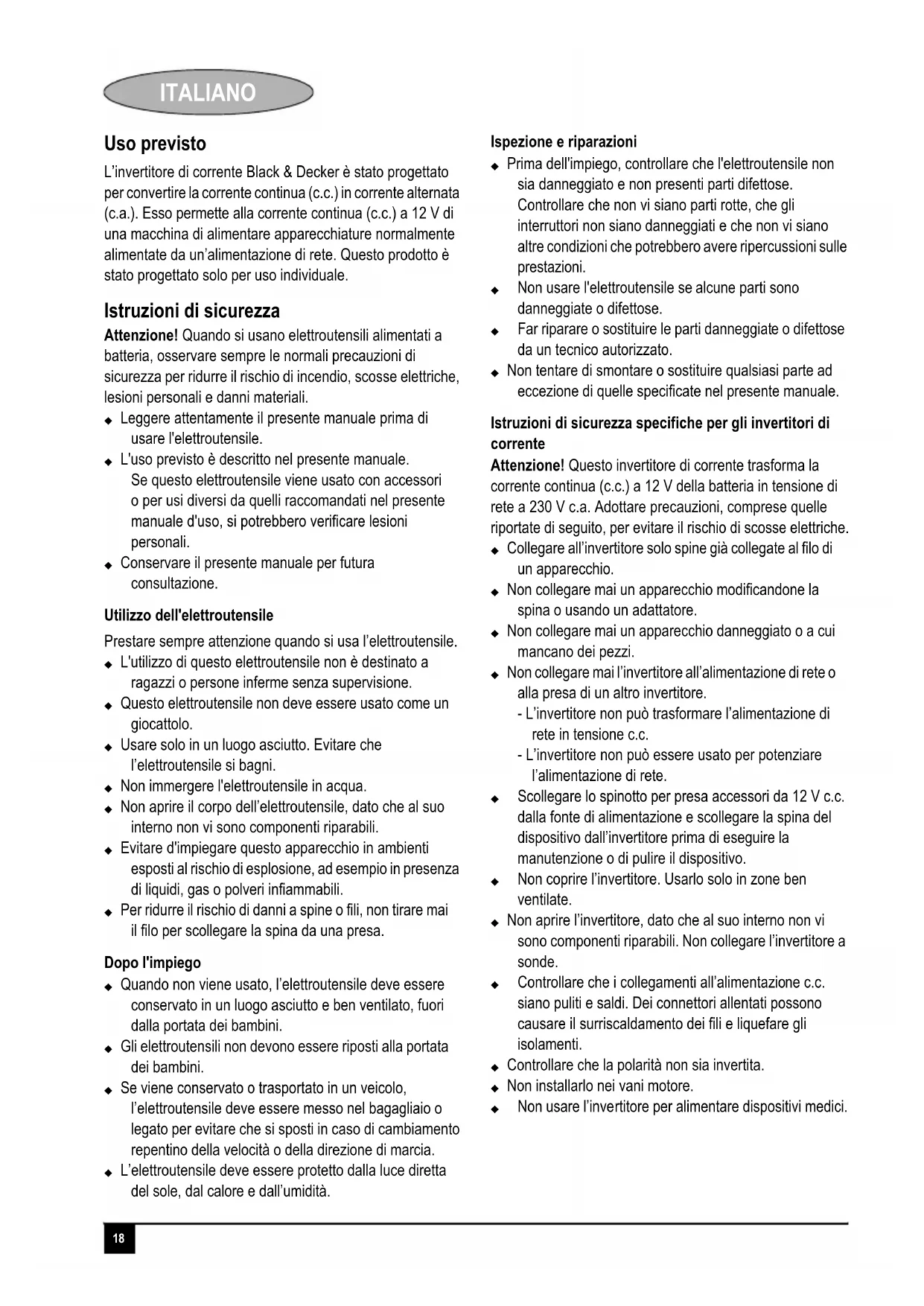

L'invertitore di corrente Black & Decker è stato progettato per convertire la corrente continua (c.c.) in corrente alternata (c.a.). Esso permette alla corrente continua (c.c.) a 12 V di una macchina di alimentare apparecchiature normalmente alimentate da un'alimentazione di rete. Questo prodotto è stato progettato solo per uso individuale.

Istruzioni di sicurezza

Attenzione! Quando si usano elettroutensili alimentati a batteria, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche, lesioni personali e danni materiali.

Leggere attentamente il presente manuale prima di usare I'eeltroutensile.
L'uso previsto è descritto nel presente manuale. Se quello elettroutensile viene usato con accessori o per usi diversi da quelli ragcomandi nel presente manuale d'uso, si potrebbero verificare lesioni personali.
Conservare il presente manuale per futura consulazione.

Utilizzato dell'eletttroutensile

Prestare sempre attenzione quando si usa l'elettroutensile.

L'utilizzo di quello elettroutensile non è destinato a ragazzi o persone inferme alla supervisione.
Questo elettROUTensile non deve essere usato come un giocattolo.
Usare solo in un luogo asciutto. Evitare che I'eeltroutensile si bagni.
Non immergere I'eletttroutensile in acqua.
Non aprire il corpo dell'elettroutensile, dato che al suo interno non vi sono componenti riparabili.
Evitare d'impiegare quello apparecchio in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili.
Per ridurre il rischio di danni a spine o fili, non tirare mai il filo per scollegare la spina da una presa.

Dopo l'impiego

Quando non viene usato, l'elettroutensile delve essere conservato in un luogo asciutto e ben ventilato, fuori alla portata dei bambini.
Gli elettroutensili non devono essere riposti alla portata dei bambini.
Se viene conservato o trasportato in un veicolo, l'elettroutensile deve essere messo nel bagagliazio o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.
L'eeltroutensile deve essere protetto alla luce diretta del sole, dal calore e dall'umidità.

Ispezione e riparazioni

Prima dell'impiego, controllare che l'elettrotensile non sia danneggiato e non presenti parti difettose. Controllare che non vi siano parti rotte, che gli interrupttori non siano danneggiati e che non vi siano altre condizioni che potrebbero avere ripercussioni sulle prestazioni.
Non usare I'eletttroutensile se alcune parti sono danneggiate o difettose.
Far riparare o sostituire le parti danneggiate o difettose da un tecnico autorizzato.
Non tentare di smontare o sostituire qualsiasi parte ad eccezione di quale specificate nel presente manuale.

Istruzioni di sicurezza specifiche per gli invertitori di corrente

Attenzione! Questo invertitore di corrente trasforma la corrente continua (c.c.) a 12 V della batteria in tensione di rete a 230 V c.a. Adottare precauzioni, comprese delle riportate di seguito, per evitare il rischio di scosse elettriche.

Collegare all'invertitore solo spine giorn collegate al filo di un appearecchio.
Non collegare mai un appearecchio modificandone la spina o usando un adattatore.
Non collegare mai un appearecchio danneggiato o a cui mancano dei pezzi.
Non collegare mai l'invertitore all'alimentazione di rete o alla presa di un altro invertitore.

-L'invertore non puo trasformare l'alimentazione direte in tensione c.c.

• L'invertitore non può essere usato per potenziare l'alimentazione di rete.

Scollegare lo spinotto per presa accessori da 12 V c.c. alla fonte di alimentazione e scollegare la spina del dispositorio dall'invertitore prima di esquire la manutenzione o di pulire il dispositorio.
Non coprire l'invertitore. Usarlo solo in zone ben ventilate.
Non aprire l'invertitore, dato che al suo interno non visono componenti riparabili. Non collegare l'invertitore a sonde.
Controllare che i collegamenti all'alimentazione c.c. siano puliti e saldi. Dei connettori allentati possono causare il surriscaldamento dei fili e liquefare gli isolamenti.
Controllare che la polarità non sia invertita.
Non installarlo nei vani motore.
Non usare l'invertore per alimentare dispositivi medici

Caratteristiche

1. Presa di corrente
2. Presa di collegamento per filo di alimentazione
3. Spina
4. Spinotto per presa accessori da 12V c.c.
5. Filo di alimentazione/presa per aereo
6. Indicatore a LED
7. Porta USB

Funzionamento dell'invertitore di corrente

L'invertitore di corrente trasforma la corrente continua (c.c.) a bassa tensione in corrente alternata (c.a.) a 230 V per il normale impiego domestico.

Forma d'onda dell'uscita dell'invertitore di corrente

La forma d'onda dell'uscita c.a. dell'invertitore di corrente viene chiamata "onda sinusoidale modificata".

Questo tipo di forma d'onda è adatta per la maggior parte di carichi c.a, comprese le alimentazioni lineari e di commutazione utilizzate delle apparecchiature elettroniche, dai trasformatori e dai motori.

Istruzioni d'uso

Requisiti della fonte di alimentazione

La fonte di alimentazione deve fornire 12 V c.c. e devesecco in grado di alimentare la corrente necessaria a operare il carico.

Attenzione! L'invertitore di corrente deve essere collegato solo a batterie con un'erogazione di tensione nominale di 12 V. L'invertitore non funzionerà se alimentato da una batteria da 6 V e subirà danni permanenti se collegato a una batteria da 24 V.

Collegamento a una fonte di alimentazione

L'invertitore di corrente è dotato di presa accessori da 12 V c.c. (4) e di filo di alimentazione/presa per aereo (5) per il collegamento a una fonte di alimentazione c.c.

Nota: Per ottenerde delle prestazioni ottimali, accertarsi che il motore sia acceso durante il funzionamento dell'invertitore. è perché possibile che l'invertitore di potenza non funzioni durante l'avviamento del motore, dato che la tensione della batteriacouldiminirenotevolmente durante il trascinamento.

Collegamento a una fonte di alimentazione da 12 V c.c. usinglo spinotto per presa accessori (fig.A)

Lo spinotto per presa accessori da 12 V c.c. (4) più essere usato solo per far funzionare l'invertitore di corrente con un'erogazione di potenza massima di 100 W. La punta dello spinotto è positiva (+) e il contatto laterale è negativo (-).

Nota: Collegare il filo di alimentazione fornito con il prodotto nella presa sul retro dell'invertitore.

Collegare la spina (3) nella presa (2) sul retro dell'invertitore.
Collegare la presa accessori da 12 V c.c. (4) al filo di alimentazione lato adattatore per aereo (5). Accertarsi che si agganci completeness in sede.
Collegare l'invertitore di corrente alla fonte di alimentazione inserendo fermamente lo spinotto per presa accessori da 12V c.c. (4) nella presa accessori di un veicolo o in un'altra fonte di alimentazione c.c.

Note: Su alcuni veicoli, la presa accessori è molto tensione solo quando la chiave di accensione si trova sulla posizione accessori.

Collegare la spina del dispositivo da alimentare nella presa di corrente (1) sull'invertitore e far funzionare normalmente.

Attenzione! Non uso con impianti elettrici con massa positiva (come sui veicoli di una certa età).

Attenzione! L'eventuale collegamento con polarità inversa causa la bruciatura del fusibile e potrebbe recare danni permanenti all'invertitore di corrente.

Dop aver usato l'invertitore, accertarsi di scollegare lo spinotto per presa accessori da 12 V c.c. (4) dall'alimentazione da 12 V c.c.
Per scollegare lo spinotto per presa accessori da 12 V c.c. (4) dal filo di alimentazione/adattatore per aereo (5) premere la linguetta di rilascio (8) (fig. C) e tirare per estrarlo.

Attenzione! Dei connettori allentati possono causare il surriscaldamento dei fili e liquefare gli isolamenti.

Controllare che la polarità non sia invertita. I danni causati alla polarità inversa non sono coperti alla garanzia.

Collegamento a una fonte di alimentazione usingo il filo di alimentazione/adattatore per aereo (fig.B)

L'invertitore più essere collegato a una presa di corrente sull'aereo per impiego a bordo.

• Prima di continuare, controllare che lo spinotto per presa accessori da 12 V c.c. (4) sua scollegato dal filo di alimentazione/adattatore per aereo (5).
  Per scollegare lo spinotto per presa accessori da 12 V c.c. (4) dal filo di alimentazione/adattatore per aereo (5) premere la linguetta di rilascio (8) (fig. C) e tirare per estrarlo.
  Collegare la spina (3) nella presa (2) sul retro dell'invertitore.
  Collegare saldamente il filo di alimentazione/adattatore per aereo (5) alla presa di corrente sull'aereo.

ITALIANO

Collegare la spina del dispositivo da alimentare nella presa di corrente (1) sull'invertitore e far funzionare normalmente.
Dop o aver usato l'invertitore, accertarsi di scollegare il filo di alimentazione/adattatore per aereo (5) alla presa di corrente sull'aereo.

L'invertitore è in grado di alimentare/ricaricare piccoli dispositivi elettronici con potenza nominale massima di 100 W:

• Lettori MP3
  Telefoni cellulari
  Palmari
  Fotocamere e videocamere digitali
• Portatili

Collegamento dei dispositivi all'invertitore

Dispositivi c.a.

L'invertitore di corrente è dotato di normale presa di corrente (1). Collegare il filo del dispositivo che si desidera alimentare alla presa di corrente (1). Accertarsi che i requisiti di alimentazione del dispositivo non siano superiori alla potenza elettrica nominale indicate sull'invertitore.

Nota: Alcune fonti di alimentazione potrebbero non funzionare con quello invertitore di corrente dato il livello delle correnti di punta necessarie per avviare tali dispositivi. In queste casi l'invertitore di corrente si spegne a causa del sovraccarico.

Dispositivi USB

L'invertitore di corrente è dotato di porta USB standard (6).

Collegare il connettore USB del dispositivo che si desidera alimentare alla porta USB (6).

L'invertitore di corrente è dotato di protezione dai sovraccarichi e si spegne se viene applicato un carico superiore a quello nominale.

Per riaccenderlo dato un arresto causato dai sovraccochi, eliminare il sovraccoico e ripristinare l'apparecchio scollegandolo dall'alimentazione c.c. e quindi ricollegarlo.

Attenzione! Questo invertitore non alimenta apparecchi che richiedono una potenza elevata o che producono calore, come ad esempio asciugacapelli, forn a microonde e tostpane.

Caratteristica di protezione dell'invertitore di corrente

L'apparecchio controlling the condizioni potenzialmente pericolose che elenchiamo di seguito.

Protezione dalle basse tensioni. Questa condizione in se non dannosa per l'elettrotensile, potrebbe perché danneggiare la fonte di alimentazione. L'apparecchio si spegne automaticamente quando la tensione in ingresso diminuisce a 10,5 + / - 0,5 Vdc. Dopo aver risolto il problema, scollegare l'apparecchio dall'alimentazione c.c. e ricollegarlo.
Protezione delle sovratensioni. L'invertitore di corrente si spegne automaticamente quando la tensione di ingressso supera 16,75 + / - 0,25V c.c. Dopo aver risolto il problema, scollegarlo alla fonte di alimentazione c.c. e ricollegarlo.
Protezione dai cortocircuiti. Una polarità inversa o un cortocircuito possono causare danni irreparabili all'elettroutensile. Prestare la massima attenzione a garantire la corretta polarità del collegamento.
Protezione dai sovraccarichi. L'invertitore di corrente si spegne automaticamente quando il carico continuo supra quello nominale. Dopo aver eliminato il sovraccarico, ripristinare l'apparecchio scollegandolo dall'alimentazione c.c. e ricollegandolo.
Protezione alla sovrattemperatura. L'elettROUTENSILE si spegne automaticamente se la temperatura al suo interno è troppo alta. Lasciare raffreddare l'elettROUTENSILE per almeno 15 minuti prima di riaccenderlo dato un arresto causato dal calorie. Scollegare l'elettROUTENSILE alla presa di corrente durante il raffreddamento.

Consigli per un utilizzo ottimale

Per ottener i migliorori risultati, l'invertitore delve essere sistematico su di una superficie pianae e/o solida. L'invertitore delve essere usato solo in ambienti che soddisfano i criteri esposti di seguito.

ASCIUTTI - Non permettere che acqua o altri liquidi yengano aicontatto dell'invertitore.
FRESCHI - La temperatura dell'aria circostante deve essere tra 4^ e 40^ . Idealmente tra 15^ e 25^ . Se possibile, tenere l'invertitore lontano alla luce diretta del sole.
BEN VENTILATI - Mantenere libera la zona circostante l'invertitore per permettere la libera circolazione dell'aria.
Non appoggiare oggetti sull'invertitore durante il funzionamento. L'invertitore si spegne se la temperature interna aumenta troppo.

ITALIANO

SICURI - Non usare l'invertitore in prossimità di materiali inflammabili o in altri luoghi dove potrebbero concentrarsi fumi o gas inflammabili. Questo appearecchio potrebbe emettere scintille per un breve attimo durante il collegamento o lo scollegamento.

Attenzione! Dispositivi ricaricabili – Alcuni dispositivi ricaricabili non funzionano bene se alimentati da un invertitore a onda sinusoidale modificata. Essi funzionano correttamente solo se alimentati da una normale presa di corrente domestica che fornisce un'onda sinusoidale pura. Di conseguenza, il fabbricante consiglia di far funzionare quello tipo di dispositivi solo collegandoli a una normale presa di corrente domestica e non all'eletttroutensile.

Questo problema non si verifica con la maggioranza di dispositivi alimentati a batteria. La maggior parte di questi dispositivi usa un invertitore o trasformatore a parte che è collegato a una presa di corrente c.a. Questo invertitore di corrente è in grado di alimentare senza problemi la maggior parte di alimentatori e trasformatori.

Ricerca guasti

Se l'invertitore è acceso, ma manca l'erogazione c.a. è l'indicatore a LED verde (5) è spento:

Controllare che tutti i collegamenti c.c. siano collegati in modo corretto.
Controllare la saldezza dei collegamenti c.c.

Se l'invertitore è acceso e non funzione, ma l'indicatore a LED rosso (5) è acceso, si è verificata una delle seguenti condizioni:

Bassa tensione della batteria
Protezione dallesovratensioni
Cortocircuito
Sovraccarico
Sovratemperatura

Ripristinare l'apparecchio scollegandolo dall'alimentazione c.c. e ricollegandolo.

Interferenze televise

L'invertitore di corrente è schermato per ridurre al minimo le interferenze con i segnali tevisivi. In alcuni casi perché, possono più essere visibili delle interferenze, in modo particolare se i segnali tevisivi sono deboli.

Manutenzione

Questo elettroutensile Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione.

Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a manutenzione periodica.

Attenzione! Prima di eseguire la manutenzione dell'eletttroutensile oppure di pulirlo, scollegarlo alla presa.

Strofinare di tanto in tanto l'eletttroutensile con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Non immergere l'eletttroutensile in acqua.

Sostituzione del fusibile nello spinotto per presa accessori c.c.

Staccare la calotta ruotandola in senso antiorario.
Togliere la calotta e la spina centrale.
Estrarre il fusibile.
- Montare un nuovo fusibile del medesimo tipo e misura (10 A).
Rimettere la calotta e la spina centrale.
Serrare la calotta ruotandola in senso orario sullo spinotto.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non devesse smaltito con i normali rifiuti domestici.

Nel caso in cui l'elettROUTensile Black & Decker debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.

Seguire la regolamentazione locale per la raccolta differenziate dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettROUTensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

Black & Decker offre ai loro clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi techniciano autorizzato, incaricato della raccolta periconto dell'azienda.

Per individuare il technique autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. In alternatively, un elenco Completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.

ITALIANO

Dati tecnici

BDPC100A

Tensione in ingresso V c.c. 12

Tensione erogata V c.a. 230

Corrente in ingresso A 9

Erogazione di potenza W 100

Porta USB 5 V, 500 mA

Peso kg 0,4

Dichiarazione CE di conformità

BDPC100A Type 1

Black & Decker dichiara che i presenti prodotti sono conformi a:

EN60950,2006/95/EC

Il sottoscritto è responsable della redazione di quello documento technique e rilascia但这a dichiarazione per conto di Black & Decker

Kevin Hewitt

Direttore tecnico prodotti di consumo

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risultta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquireo, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:

Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
Il prodotto non sia stato usato in modo improprio o scorretto;
- Il prodotto non abbia subito danni causati da oggetti o sostenze estranee oppure incidenti;
il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al technique autorizzato. Per individuare il technique autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il site Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it.
