BEDIENUNGSANLEITUNG PBH 800 A1 PARKSIDE

HAMMER DRILL / BOHR- UND MEISSELHAMMER PERFORATEUR BURINEUR PBH 800 A1

GB IE

HAMMER DRILL

Originalbetriebsanleitung

NL BE

BOOR- EN BEITELHAMER

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR B

DE/AT/CH Originalbetriebsanleitung Seite 11

Kompernass Handels GmbH warranty

Dear Customer,

Bestimmungsgemäß Gebrauch 12

Abgebildete Komponenten 12

Lieferumfang 12

Technische Daten 12

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 13

1. Arbeitsplatzsicherheit 13
2. Elektrische Sicherheit
3. Sicherheit von Personen 14
4. Verwendung und Behandlung des Elektrowerkzeugs 15
5. Service 15

Sicherheitshinweise fur Hammer 15

Originalzubehor/-zusatzgerate 16

Inbetriebnahme 16

Zusatzhandgriff 16

Tiefenanschlag 17

Werkzeuge einsetzen/entnehmen 17

Schnellspannbohrfutter fur Rundschafthohrer. 17

Bedienung 17

Betriebsart wahlen 17

Ein- und ausschalten 18

Drehzahl einstellen 18

Drehrichtung umschalten 18

Wartung und Reinigung 18

Entsorgung 18

Garantie der Kompernaß Handels GmbH 19

Service 2

Importeur 2

Original-Konformitätserklarung 21

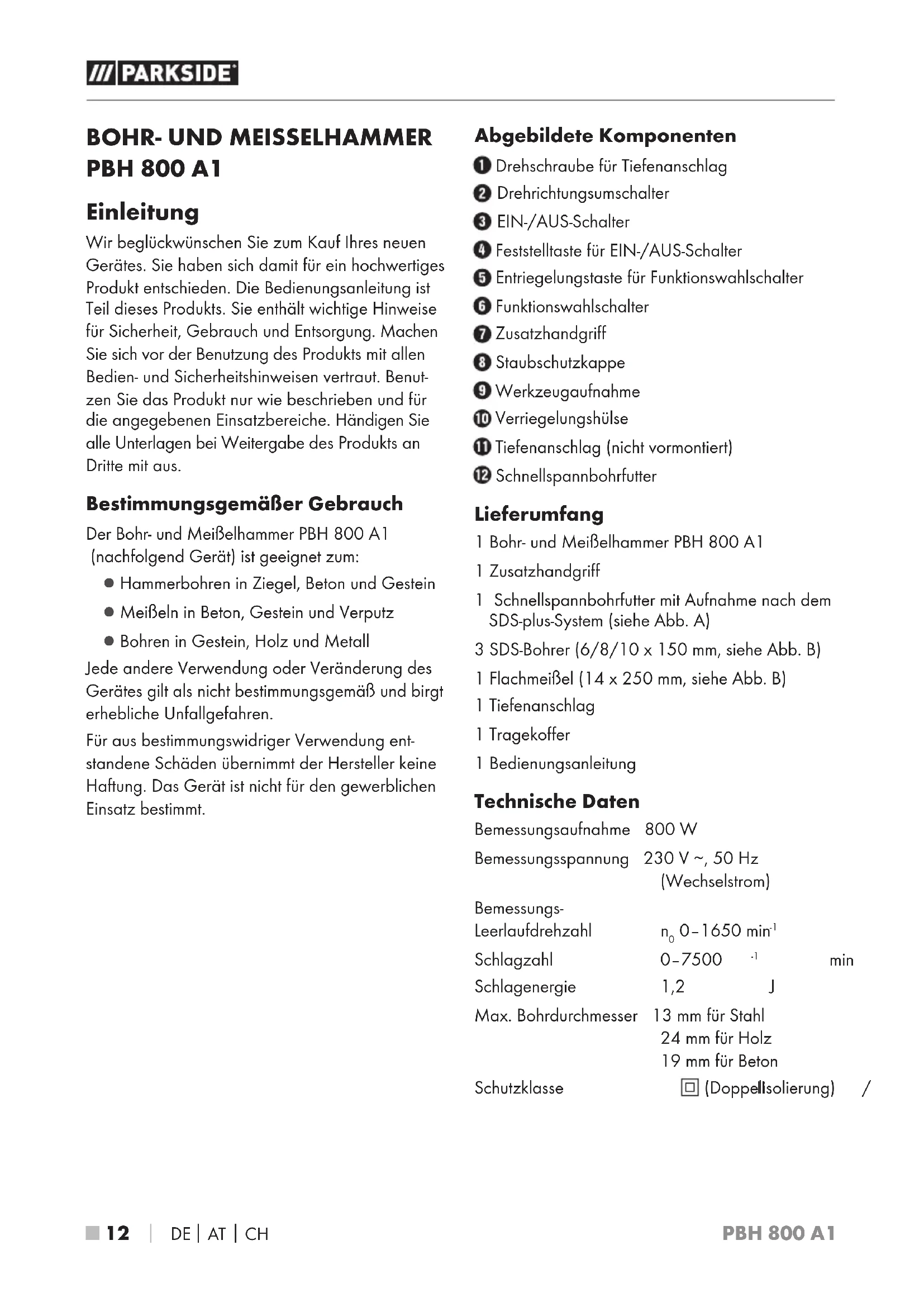

BOHR- UND MEISSELHAMMER PBH 800 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieseres Produkts. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutz ten Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Der Bohr- und Meißelhammer PBH 800 A1 (nachfolgend Gerä) ist geeignet zum:

• Hammerbohren in Ziegel, Beton und Gestein
  MeiBeln in Beton, Gestein und Verputz
• Bohren in Gestein, Holz und Metall

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.

Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Abgebildete Komponenten

Drehschraube fur Tiefenanschlag
Drehrichtungsschalter
EIN/AUS-Schalter
Feststelltaste für EIN-/AUS-Schalter
5 Entriegelungstaste für Funktionswahlschalter
6 Funktionswahlschalter
Zusatzhandgriff
Staubschutzkappe
Werkzeugaufnahme
10 Verriegelungshülse
11 Tiefenanschlag (nicht vormontiert)
12 Schnellspannbohrfutter

Lieferumfang

1 Bohr- und MeiBelhammer PBH 800 A1
1 Zusatzhandgriff
1 Schnellspannbohrfutter mit Aufnahme nach dem SDS-plus-System (siehe Abb. A)
3 SDS-Bohrer (6 / 8 / 10× 150mm , siehe Abb. B
1 FlachmeiBel ( 14× 250mm , siehe Abb.B)
1 Tiefenanschlag
1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

Bemessungsaufnahme 800 W

Bemessungsspannung 230V ,50Hz (Wechselstrom)

Bemessungs

Leerlaufdrehzahl 0-1650 min

Schlagzahl 0-7500 min Schlagenergie 1,2

Max. Bohrdurchmesser 13 mm für Stahl 24 mm für Holz 19 mm für Beton

Schutzklasse (Doppelsolierung) /

Gerauschemissionswert

Messwert für Gerausch ermittelt entsprechend EN 62841. Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel pA = 96,3 & dB & (A) LWA = 107,3dB(A) L_WA = 107,3dB(A) Unsicherheit K = 3 dB Schallleistungspegel
Unsicherheit K = 3 dB

Gehorschutz tragen!

Schwingungsgesamtwert

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Bohrhammern in

Beton a_h(HD) = 12,604m / s^2 K = 1,5m / s^2 MeiBeln a_h(CHeq) = 13,466m / s^2 K = 1,5m / s^2

HINWEIS

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegeben Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNING!

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

WARNING!

Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen berufen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigigen beispiselsweise Zeiten, in denen das Elektrowerkzeug abgeschalte ist, und solche, in denen es bereits eingeschalte ist, aber ohne Belastung lauft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzssicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäubebefunden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlangerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlangerungs-leitung verringt das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.
b) Tagen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragien. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeug's befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und-auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Hämmer

Sicherheitschinweise für alle Arbeitsen

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehor verlust bewirken.

■ Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen.
Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausfuhren, bei denen das Bohrwerkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie eine Staubschutzmaske.

Sicherheitshinweise bei Verwendung langer Bohrer

Arbeiten Sie auf keinen Fall mit einer hohenen Drehzahl als der für den Bohrer maximal zu-lassigen Drehzahl. Bei hohenen Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei dren kann, und zu Verletzungen führen.
Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei hohenen Drehzahlen kann sich der Bohrer weniger verliegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
■ Üben Sie keinen übermaßigen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

WARNUNG! GIFTIGE STÄUBE!

Das Bearbeiten von schädlichen/giftigen Stauben stellen eine Gesundheitsgeführung für die Bedienperson oder in der Nähhe befindliche Personen dar.

■ ACHTUNG LEITUNGEN! GEFAHR!

Vergewissern Sie sich, dass Sie nicht auf Strom-Gas- oder Wasserleitungen stoßen, wenn Sie mit dem Elektrowerkzeug arbeiten. Prufen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschnitten.

Restrisiken

Auch wenn Sie these Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeugs auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

WARNUNG!

Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind.

Inbetriebnahme

Zusatzhandgriff

HINWEIS

Aus Sicherheitsgrunden dürfen Sie diese Gerät nur mit montiertem Zusammenhang griff verwenden.
Die Greifposition des Zusatzhandgriffe Kann verändert werden. Drehen Sie den Zusatzhandgriff Uhr zeigersinn undziehen Sie den Zusatzhandgriff 7twas vom Gerat ab.
Schwenken Sie den Zusammenhanggrö in die gewünschte Position.
Die Rasterstellungen am Zusammenhangsmitzen nun über die beiden Sicherungsstüfte am Spindelhals des Gerätes geschoben werden.
Danach drehen Sie den Zusammenhanggrig⑦ wieder entgegen dem Uhrzeigersinn fest.

HINWEIS

• Bringen Sie je nach Arbeitsposition den Zusatzhandgriff in die verschiedene Rasterstellungen. Lösen und verschreiben Sie hierfür den Zusatzhandgriff wie zuvor beschrieben.

Tiefenanschlag

Losen Sie die Drehschraube fur den Tiefenanschlag 1.
Setzen Sie den Tiefenanschlag in den Zusatzhandgriff ein.
Achten Sie darauf, dass die Zahlung am Tiefenanschlag 1 nach unter zeigt.
Ziehen Sie den Tiefenanschlag so welt heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewündsten Bohrtiefe entspricht.
Drehen Sie die Drehschraube für den Tiefenanschlag 1 fest, um den Tiefenschlag Bu arretieren.

Werkzeuge einsetzen/entnehmen

WARNING!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus undziehen Sie den Netzstecker.

Werkzeug einsetzen

Fetten Sie vor dem Einsetzen des Werkzeugs die Werkzeugaufnahme 9 leicht mit Maschinenfett ein.
Setzen Sie das Werkzeug drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird..
Überprüfen Sie durch Ziehen des Werkzeugs die einwandfrei Verriegelung. Das Werkzeug hat systembedingt ein radiales Spiel.

Werkzeug entnehmen

Ziehen Sie zum Entnehmen des Werkzeugs die Verriegelungshülse 10 nach halten.

Schnellspannbohrfutter für Rundschafthobrer

WARNUNG!

Benutzen Sie das Schnellspannboh r-futter nicht im Hammerbohr- oder MeiBelbetrieb!

Stellen Sie den Funktionswahlschalte auf das Bohrersymbol.

Schnellspannbohrfutter für Rundschaffbohrereinsetzen

Setzen Sie das Schnellspannbohrfutte2 drehend in die Werkzeugaufnahme ein, bis es selbsttafig verriegelt wird.
Überprüfen Sie durch Ziehen des Werkzeugs die einwandfrei Verriegelung.

Schnellspannbohrfutter für Rundschafthobreren entnahmen

Ziehen Sie zum Entnahmen des Schnellspannbohrfutters 12 die Verriegelungshülse 13achhinten und entnahmen Sie das Schnellspannbohrfutter 12

Bedienung

Betriebsart wahlen

Funktionswahlschalter

Drucken und halten Sie die Entriegelungstaf 5 des Funktionswahlschalters 6. Drehen Sie den Funktionswahlschalter so, dass die gewünschte Symbolik an der Pfeil-Markierung einrastet:

Funktion Symbol
Bohren/Schrauben	#
Hammerbohren	T #
Meißeln	T
Meißelposition-Verstellung	#

MeiBelpositionverstellen

Sie können mit dieser Funktion das Werkzeug für den Meißervorgang in die erforderliche Position drehen.

Drehen Sie den Funktionswahlschalte in die Position
Drehen Sie das Werkzeug in der Werkzeugaufnahme in die erforderliche Position.
Drehen Sie für den Meißelvorgang den Funktionswahlschalter in die Position.

Ein- und ausschalten

Gerä einschalten

Drucken Sie den EIN-/AUS-Schalte 3.

Gerä ausschalten

Lassen Sie den EIN-/AUS-Schalte 3 los.

Dauerbetrieb einschalten

Drucken Sie den EIN-/AUS-Schalte.
Stellen Sieihn im gedrucken Zustand mit der Feststelltaste für EIN-/AUS-Schalter est.

Dauerbetrieb ausschalten

Drucken Sie den EIN-/AUS-Schalte und lessen Sie ihn wieder los.

Drehzahl einstellen

Der EIN-/AUS-Schalter erfügt über eine variable Geschwindigkeitsregelung. Leichter Druck auf den EIN-/AUS-Schalter ewirkt eine niedrige Drehzahl. Mit zunehmenden Druck erhöht sich die Drehzahl.

Drehrichtung umschalten

Wechseln Sie die Drehrichtigung, indemn Sie den Drehrrichtungsumschalter 2ach rechts bzw. links durchträcken.

Wartung und Reinigung

WARNING! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus undziehen Sie den Netzstecker.

Es durren keine Flüssigkeiten in das Innere des Gerates gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.
Saubern Sie regelmäßig die Werkzeugaufnahme VORSICHT! VORSPANNUNG!
Ziehen Sie dazu die Verriegelungshülse nach hinten undziehen Sie die Staubschutzkappe 8 nit Hilfe eines Schraubendrehers von der Werkzeugaufnahme.

WARNUNG!

Wenn ein Ersatz der Anschlussleitung er-forderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgeführungen zu vermeiden.

HINWEIS

• Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen.

Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Das nebenstehende Symbol einer durchgestrichen Mülltonne auf Rädern zeigt

an, dass这点es Gerät der Richtlinie 2012/19/EU unterliegt. These Richtlinie besagt, dass Sie这点es Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. These Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Für den deutschen Markt gilt

Beim Kauf eines Neugerätes haben Sie das Recht, das entsprechende Altgerät an ihren Handler zurückzugegeben. Handler von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 qm sowie Lebensmittelhandler mit einer Verkaufsfläche von mindestens 800 qm, die regelmäßige Elektro- und Elektronik geräte verkaufen, sind außer dem verpflichtet, Altgeräte unentgeltlich zurückzunehmen, auch ohne dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Abmessung größersind als 25 cm. LIDL bietet Ohnen Rücknahmagemöglichkeiten direkt in den Filialen und Märkten an. Informieren Sie sich auch bei ihrem Handlert über die Rücknahmagemöglichkeiten vor Ort.

Weitere Möglichkeit zur Entsorgung des ausgedienten Produkts erfassten Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Entsorgen Sie die Verpackung umwelt-gerecht. Beachten Sie die Kennzeichnung auf den verschiedene Verpackungsmaterialien und trennen Sie diese gegebene Verpackungen.

nenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1-7: Kunststoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe.

Das Produkt und die Verpackung sind recyclelbar, unterliegen einer erweiterten Herstellerverantwortung und werden getrennt gesammelt.

Garantie der KompernaßHandelsGmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln theses Produkte stehen ihren gegen den Verkäuser des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und dazu als Verschleibe angegeben werden können oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazitat
gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes durch den Kunden
■ Missachtung der Sicherheits- und Wartungsvorschriften, Bedienungsfehler

Schaden durch Elementarereignisse

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfrage den Kassenbon und die Artikelnummer (IAN) 389831_2201 als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmer Sieitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unter links) oder dem Aufkleber auf der Rück-oder Unterseite des Produktes.
Sollten Funktionsehler oder sonstige Mängel auftreten, Kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com konnen Sie diese und weitere Handbuchere, Produktvideos und Installationssoftware herunterlagen.

Mit diesen QR-Code gelangen Sie direkt auf die Lidl-Service-Section (www.lidl-service.com) und konnen mittels der Eingabe der Artikelnummer (IAN) 389831_2201 ihre Bedienungsanleitung öffnen.

HINWEIS

Bei Parkside Werkzeugen senden Sieitte ausschlieBlich den defekten Artikel ohne Zubehor (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.

WARNING!

• Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
  Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Service

DE ServiceDeutschland

Tel.: [phone] (kostenfrei)

aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceOsterreich

Tel.: [phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

E-Mail: [e-mail]

IAN389831_2201

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Deutschland, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, norma tiven Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EG)

Elektromagnetische Verträglichkeit (2014/30/EU)

RoHS-Richtlinie (2011/65/EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller. Der oben be schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen

EN 62841-1:2015

ENIEC62841-2-6:2020/A11:2020

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

ENIEC63000:2018

Typbezeichnung der Maschine: Bohr- und MeiBelhammer PBH 800 A1

Herstellungsjahr: 05-2022

Seriennummer: IAN 389831_2201

Bochum, 30.03.2022

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Table des matieres

Introduction 24

BOOR- EN BEITELHAMER PBH 800 A1

Inleiding

2. Elektrische verilgheit

3. Veiligkeit van Personen

Serienummer: IAN 389831_2201

Bochum, 30-03-2022

Semi Uguzlu

• Kwaliteitsmanager -

Produktionsar: 05-2022

Serienummer: IAN 389831_2201

Bochum, 30.03.2022

CE

Semi Uguzlu

-Kvalitetschef

Gyartasi ev: 2022.05.
