Produkttyp	DAB+/FM/Internet-Radio
Marke	Hama
Modell	DIR3115MS
Stromversorgung	Netzteil über AC-Adapter (Netzkabel im Lieferumfang)
Stromverbrauch	Ca. 6 W
Bildschirm	2,8-Zoll-Farbbildschirm mit Helligkeitssensor
Abmessungen (B x H x T)	Ca. 200 x 130 x 70 mm
Gewicht	Ca. 0,8 kg
Konnektivität	Wi-Fi (2,4 GHz, 60 mW EIRP), Ethernet LAN (RJ45), USB-Host, Kopfhöreranschluss (3,5 mm), AUX IN (3,5 mm), LINE OUT (3,5 mm)
Radioempfang	DAB+/DAB (Band III), FM (87,5-108 MHz), Internetradio (über Wi-Fi oder LAN)
Antenne	Austauschbare koaxiale Teleskopantenne (aktive oder passive Antenne möglich)
Hauptfunktionen	DAB+/FM/Internet-Radio, Media Player (USB), AUX, Wecker (2), Snooze, Sleep, Equalizer, Senderspeicher (10), Info, Konfigurationsmenü
Fernbedienung	Im Lieferumfang enthalten, Batterien LR03/AAA inbegriffen
Mitgeliefertes Zubehör	Netzkabel, Teleskopantenne, Fernbedienung, 2 Batterien LR03/AAA, Bedienungsanleitung (PDF)
Reinigung und Pflege	Leicht feuchtes fusselfreies Tuch, ohne aggressive Reinigungsmittel
Sicherheit	Gerät nicht öffnen, nur an zugänglicher Steckdose verwenden, außerhalb der Reichweite von Kindern halten
Reparierbarkeit	Nicht selbst reparieren; bei Bedarf den Hama-Kundendienst kontaktieren
Garantie	Gesetzliche Garantie; nicht autorisierte Änderungen führen zum Garantieverlust
Allgemeine Informationen	Bedienungsanleitung als PDF auf www.hama.com; telefonischer Support [phone]

Häufig gestellte Fragen - DIR3115MS HAMA

Wie schalte ich das Hama DIR3115MS Radio ein?

Schließen Sie das Netzkabel an und drücken Sie dann die POWER-Taste auf der Vorderseite (linker Drehknopf). Beim ersten Einschalten wird ein Einrichtungsassistent gestartet.

Wie verbinde ich das Radio mit dem Wi-Fi-Netzwerk?

Stellen Sie sicher, dass Ihr Router eingeschaltet und Wi-Fi aktiviert ist. Gehen Sie am Radio zu MENÜ > Einstellungen > Netzwerk > Drahtlos. Wählen Sie Ihr Netzwerk aus und geben Sie das Passwort ein.

Wie höre ich DAB+-Radio?

Drücken Sie die MODE-Taste, bis der DAB-Modus ausgewählt ist. Das Radio führt einen automatischen Sendersuchlauf durch. Verwenden Sie die Navigationstasten, um einen Sender auszuwählen.

Wie stelle ich den Wecker ein?

Drücken Sie die ALARM-Taste. Verwenden Sie das Navigationsrad, um Uhrzeit, Quelle (DAB, FM, Internet, Summer) und Wiederholung einzustellen. Bestätigen Sie mit ENTER.

Was tun, wenn das Radio keine FM-Sender empfängt?

Fahren Sie die Teleskopantenne vollständig aus und stellen Sie sie senkrecht. Sie können auch eine aktive Koaxialantenne anschließen. Stellen Sie sicher, dass Sie sich in einem FM-Empfangsgebiet befinden.

Wie aktualisiere ich die Firmware?

Das Radio aktualisiert seine Firmware automatisch über das Internet. Sie können auch manuell unter MENÜ > Einstellungen > Aktualisierung nachsehen.

Wie nutze ich die Media-Player-Funktion über USB?

Schließen Sie einen USB-Stick an den USB-Anschluss auf der Rückseite an. Drücken Sie MODE, bis Media Player ausgewählt ist. Navigieren Sie mit den Pfeiltasten durch die Dateien.

Wie stelle ich die Lautstärke ein?

Drehen Sie den linken Drehknopf (mit VOLUME beschriftet) auf der Vorderseite. Sie können auch die Tasten VOLUME +/- auf der Fernbedienung verwenden.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität beachten). Ersetzen Sie sie bei Bedarf. Richten Sie die Fernbedienung auf den Infrarotempfänger des Radios.

Wie setze ich das Radio auf die Werkseinstellungen zurück?

Gehen Sie zu MENÜ > Einstellungen > Zurücksetzen. Bestätigen Sie mit ENTER. Alle persönlichen Daten werden gelöscht.

BEDIENUNGSANLEITUNG DIR3115MS HAMA

00054819 (DIR3100MS)

00054824 (DIR3110MS)

00054853 (DIR3115MS)

00054854 (DIR3115MS)

hama®

THE SMART SOLUTION

Digital Radio

Digitalradio

Quick Guide

Kurzanleitung

Weitere Informationen und Features finden Sie hier:

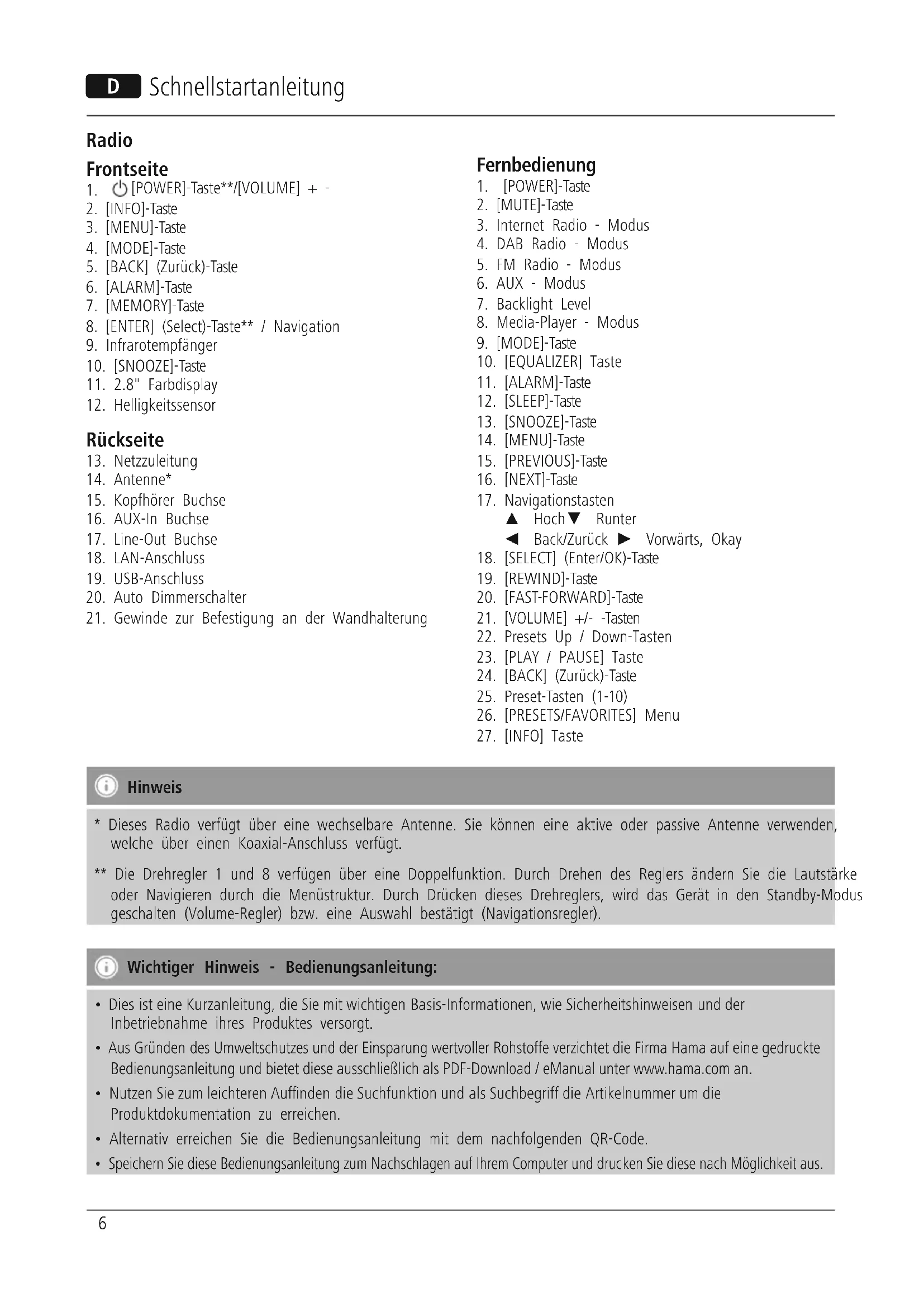

Radio

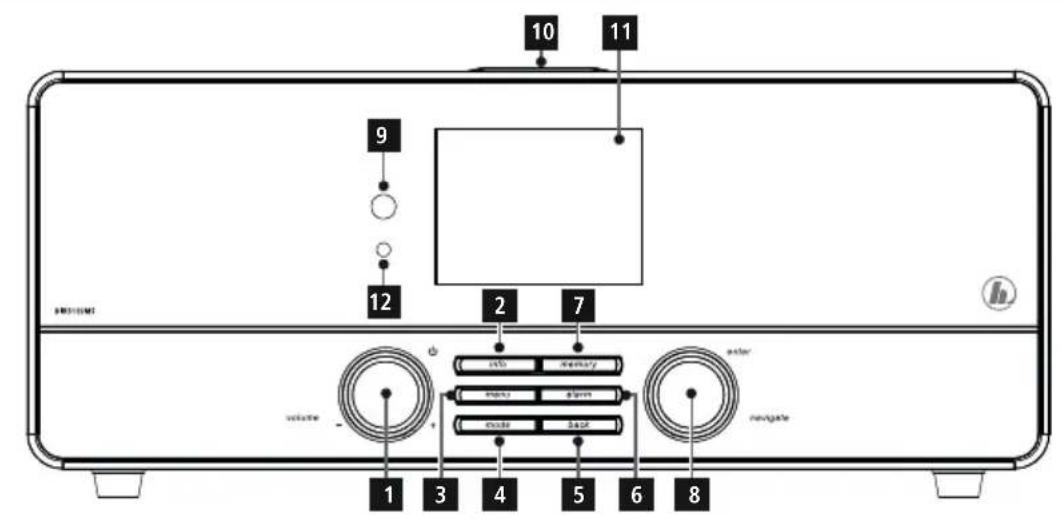

Front

1. [POWER] button** / [VOLUME]+
2. [INFO] button
   3.[MENU]button
   4.[MODE]button
3. [BACK] button
4. [ALARM] button
5. [MEMORY] button
6. [ENTER] (select) button**/navigation
7. Infrared receiver
8. [SNOOZE] button
9. 2.8" colour display
10. Brightness sensor

Rear

1. Netzzuleitung
2. Antenne*
3. Kopfhorer Buchse
4. AUX-In Buchse
5. Line-Out Buchse
6. LAN-Anschluss
7. USB-Anschluss
8. Auto Dimmerschalter
9. Gewinde zur Befestigung an der Wandhalterung

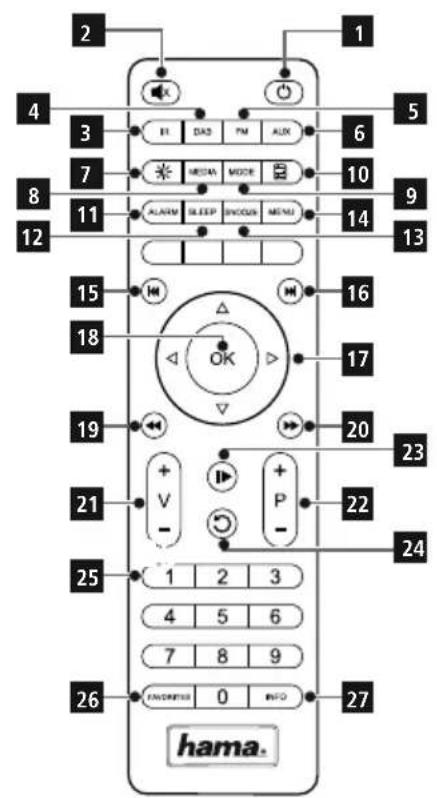

Fernbedienung

1. [POWER]-Taste
2. [MUTE]-Taste
3. Internet Radio - Modus
4. DAB Radio - Modus
5. FM Radio - Modus
6. AUX - Modus
7. Backlight Level
8. Media-Player - Modus
9. [MODE]-Taste
10. [EQUALIZER] Taste
11. [ALARM]-Taste
12. [SLEEP]-Taste
13. [SNOOZE]-Taste
14. [MENU]-Taste
15. [PREVIOUS]-Taste
16. [NEXT]-Taste
17. Navigationstasten

Hoch Runter
Back/Zurück Vorwarts, Okay

1. [SELECT] (Enter/OK)-Taste
2. [REWIND]-Taste
3. [FAST-FORWARD]-Taste
4. [VOLUME] +/- -Tasten
5. Presets Up / Down-Tasten
6. [PLAY / PAUSE] Taste
7. [BACK] (Zurück)-Taste
8. Preset-Tasten (1-10)
9. [PRESETS/FAVORITES] Menu
10. [INFO] Taste

Hinweis

• Dieses Radio verfügbar über eine wechselbare Antenne. Sie können eine aktive oder passive Antenne verwenden, welche über einen Koaxial-Anschluss verfügbar.
  ** Die Drehregler 1 und 8 verfügen über eine Doppelfunktion. Durch Drehen des Reglers ändern Sie die Lautstärke oder Navigieren durch die Menüstruktur. Durch Drücken these Drehreglers, wird das Gerät in den Standby-Modus geschalten (Volume-Regler) bzw. eine Auswahl bestätigt (Navigationsregler).

Wichtiger Hinweis - Bedienungsanleitung:

• Dies ist eine Kurzanleitung, die Sie mit wichtigen Basis-Informationen, wie Sicherheitschinweisen und der Inbetriebnahme ihres Produktes versorgt.
• Aus Gründen des Umweltschutzes und der Einsparung wertvoller Rohstoffe verzichtet die Firma Hama auf eine gedruckte Bedienungsanleitung und bietet diese ausschließlich als PDF-Download / eManual unter www.hama.com an.
• Nutzen Sie zum leichteren Auffinden die Suchfunktion und als Suchbegriff die Artikelnummer um die Produktdokumentation zu erreichen.
• Alternatively erreichen Sie die Bedienungsanleitung mit dem nachfolgenden QR-Code.
• Speichern Sie diese Bedienungsanleitung zum Nachschlagen auf Ihr Computer und drucken Sie diese nach Möglichkeit aus.

1. Erklärung von Warnsymbolen und Hinweisen

Warning

Wird verwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerksamkeit auf besondere Gefahren und Risiken zu lenken.

Hinweis

Wird verwendet, um zusätzlich Informationen oder wichtige Hinweise zu kennzeichnen.

Gefahr eines elektrischen Schlages

Dieses Symbol weist auf eine Berührungsgefahr mit nicht isolierten etlen des Rüduktes hin, die möglicherweise eine gefährliche Spannung von solcher Höhe führen, dass die Gefahr eines elektrischen Schlags besteht.

2. Packungsinhalt

DAB+ / FM / Internetradio
- Teleskopantenne mit Coaxialverbindung
Fernbedienung
- 2x AAA Batterien
QSG, Flyer

3. Sicherheitshinweise

• Das Produkt ist für den privaten, nicht-gewerblichen Haushaltsgebrauch vorgesehen.
• Schützen Sie das Produkt vor Schmutz, Feuchtigkeit und Überhitzung und verwenden Sie es nur in trockenen Räumen.
• Dieses Produkt gehört, wie alle elektrischen Produkte, nicht in Kinderhände!
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen heftigen Erschüttungen aus.
• Betreiben Sie das Produkt nicht außerhalb seiner in den technischen Daten angegebenen Leistungsgrenzen.
• Halten Sie Kinder unbedingt von dem Verpackungsmaterial fern, es besteht Erstickungsgefahr.
• Entsorgen Sie das Verpackungsmaterial(sofort gemäß den örtlich gültigen Entsorgungsvorschriften.
• Nehmen Sie keine Veränderungen am Gerät vor. Dadurch verlieren sie jegliche Gewährleistungsansprüche.

Gefahr eines elektrischen Schlages

• Öffnen Sie das Produkt nicht und betreiben Sie es bei Beschädigungen nicht weiter.
• Verwenden Sie das Produkt nicht, wenn der AC-Adapter, das Adapterkabel oder die Netzleitung beschädigt sind.
• Versuchen Sie nicht, das Produkt selbst zu warten oder zu reparieren. Überlassen Sie jegliche Wartungsarbeit dem zuständigen Fachpersonal.

Warning - Batterien

• Beachten Sie unbedingt die korrekte Polarität (Beschrifting + und -) der Batterien und legen Sie diese entsprechend ein. Bei Nichtbeachtung besteht die Gefahr des Auslaufens oder einer Explosion der Batterien.
• Gestatten Sie Kindern nicht ohne Aufsicht das Wechseln von Batterien.
• Mischen Sie alte und neue Batterien nicht, sowie Batterien unterschiedlichen Typs oder Herstellers.
• Entfernen Sie Batterien aus Produkten, die länger Zeit nicht benutzt werden.
• Schließen Sie die Batterien nicht kurz.
• Laden Sie Batterien nicht.
• Werfen Sie Batterien nicht ins Feuer.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

4. Vor der Inbetriebnahme

Bedienungshinweise

Die Taste [OK] sowie auf der Fernbedienung entspricht der Taste [ENTER] auf der Frontseite des Radios.
Die Taste auf der Fernbedienung entspricht der Taste [BACK] auf der Frontseite des Radios
Die Tasten auf der Fernbedienung entsprechen dem Drehen nach links und rechts des Navigationsreglers auf der Front des Radios. (rechter Regler)

Fernbedienung in Betriebnehmen

Öffnen Sie die Abdeckung des Batteriefachs. Diese befind sich auf der Rückseite der Fernbedienung und kann durch schieren in die gekennzeichene Richtung geöffnet werden.

Zum Lieferumfang gehören zwei AAA-Batterien, welche Sie für die Inbetriebnahme in das Batteriefach einlagen müssen. Achten Sie beim Einlagen daraufuf, dass die Batterien mit der richtigen Polarität eingelegt werden. Die vorgegebene Polarität (+/−) ist im Batteriefach gekennzeichnet.

Netzwerkverbindung einrichten

4.1 LAN (kabelgebundenes Netzwerk)

• Verbinden Sie einen LAN Anschluss Ihr's Routers mit dem Ihr's Radios. Sie benötigen dazu ein Ethernet-Kabel, welche nicht zum Lieferumfang gehört.
• Stellen Sie sicher, dass der Router eingeschaltet ist, korrekt Funktioniert und Verbindung zum Internet besteht.
• Beachten Sie bezüglich einer korrekten Funktion der LAN-Verbindung die Bedienungsanleitung ihres Routers.
• Gehen Sie dann wie unter Punkt 5. „Inbetriebnahme" beschrieben direkt weiter vor.

4.2 WLAN (kabelloses Netzwerk)

• Stellen Sie sicher, dass der Router eingeschaltet ist, korrekt Funktioniert und Verbindung zum Internet besteht.
  Aktivieren Sie die WLAN Funktion ihres Routers.
• Beachten Sie bezüglich einer korrekten Funktion der WLAN-Verbindung die Bedienungsanleitung ihres Routers.
• Gehen Sie dann wie unter Pkt. 5 „Inbetriebnahme" beschrieben weiter vor.

5. Inbetriebnahme

Hinweis - optimaler Empfang

Dieses Produkt verfügt über einen Antennenanschluss für externe Antennen mit Coaxial-Anschluss. Im Lieferumfang ist bereits eine passende Teleskopanente enthalten, welche ihren den Empfang über DAB, DAB+ und FM ermöglich. Alternativ konnen Sie eine aktive oder passive Antenne verwenden, um die Empfangsleistung zu verbessern oder ihren Anforderungen anzupassen.

Beachten Sie:

• Ziehen Sie die Antenne immer vollständig aus.
• Für einen optimalen Empfang empfehlen wir die Antenne vertikal auszurichten.

5.1 Einsatzalen

• Verbinden Sie das Netzkabel mit einer ordnungsgemäß installierten Steckdose.

Warning

• Betreiben Sie das Produkt nur an einer dafür zugelassenen Steckdose. Die Netzsteckdose muss jederzeit keinlich erreichen sein.

• Trennen Sie das Produkt mittels des Ein-/Ausschalters vom Netz - wenn dieser nicht vorhanden ist, ziehen Sie die Netzleitung aus der Steckdose.

• Warten Sie, bis die Initialisierung des Radios abgeschlossen ist.

• Drücken Sie die [POWER]-Taste, um das Radio einzuschalten. (Drücken des linken Drehreglers)

Hinweis - beim ersten Einsatzen

• Beim ersten Start wird automatisch der Einrichtungsassistent (Setup Wizard) gestartet.
• Der Einrichtungsassistent wird in englisher Sprache ausgeführrt.
• Sie können den Assistenten überspringen und später in deutscher Sprache erneut aufrufen.

5.2 Sprache und Einrichtungsassistant

Das Radio verwendet beim ersten Systemstart die englishe Sprache. Um dies zu ändern, gehen Sie wie folgt vor: Drücken Sie [MENU] > Systemeinstellungen > Sprache > Sprache auswahlen

Ohne Auswahl bestätigen Sie durch Drucken der [ENTER] bzw. [OK]-Taste.

Hinweis

• Folgende Sprachen stehen zur Auswahr: Englisch, Deutsch, Dänisch, Holländisch, Finnisch, Französisch, Italienisch, Norwegisch, Polnisch, Portugiesisch, Spanish, Schwedisch, Türkisch, Slowakisch und Teschisch

6. Wartung und Pflege

• Reinigen Sie diesen Produkt nur mit einem fusselfreien, weniger feuchten Tuch und verwenden Sie keine aggressiven Reiniger.
• Sollten Sie das Produkt langere Zeit nicht nutzen, schalten Sie das Gerät aus und trennen es von der Stromversorgung. Lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.

7. Gewährleistungsausschluß

Die Hama GmbH & Co. KG übernimmt keinerlei Haftung oder Gewährleistung für Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der Sicherheitshinweise resultieren.

8. Service und Support

Bitte wenden Sie sich bei Fragen zum Produkt wurde an Hama-Produktberatung. Hotline: [phone] (Deu/Eng)

Weitere Supportinformationen finden sie hier: www.hama.com

9. Entsorgungshinweise Hinweis zum Umweltschutz:

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2012/19/EU und 2006/66/EG in nationales Recht gilt folgenden: Elektrische und elektronische Geräte sowie

Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den darauf eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zusückzugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

10. Konformitätserklarung

CE Hiermit erklart die Hama GmbH & Co KG, dass der Funkanlageotyp [00054819, 00054824, 00054853, 00054854] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.hama.com->00054819->Downloads. www.hama.com->00054824->Downloads. www.hama.com->00054853->Downloads. www.hama.com->00054854->Downloads.

Frequenzband/Frequenzbänder 2412 - 2472 MHz

Abgestrahlte maximale Sendeleistung 60 mW EIRP
