11. Technische gegevens

__RP93143_B3.book Seite 49 Donnerstag, 13. Juni 2013 1:26 1350

1 Deckel 2 großer Presskegel (wird auf den kleinen Presskegel gesetzt) 3 kleiner Presskegel 4 oberes Sieb 5 unteres Sieb 6 Sieböffner (Öffnungen im Sieb öffnen/schließen) 7 Saftbehälter 8 Antriebsachse 9 Anschlussleitung mit Netzstecker 10 Sockel 11 Kabelaufwicklung __RP93143_B3.book Seite 50 Donnerstag, 13. Juni 2013 1:26 1351

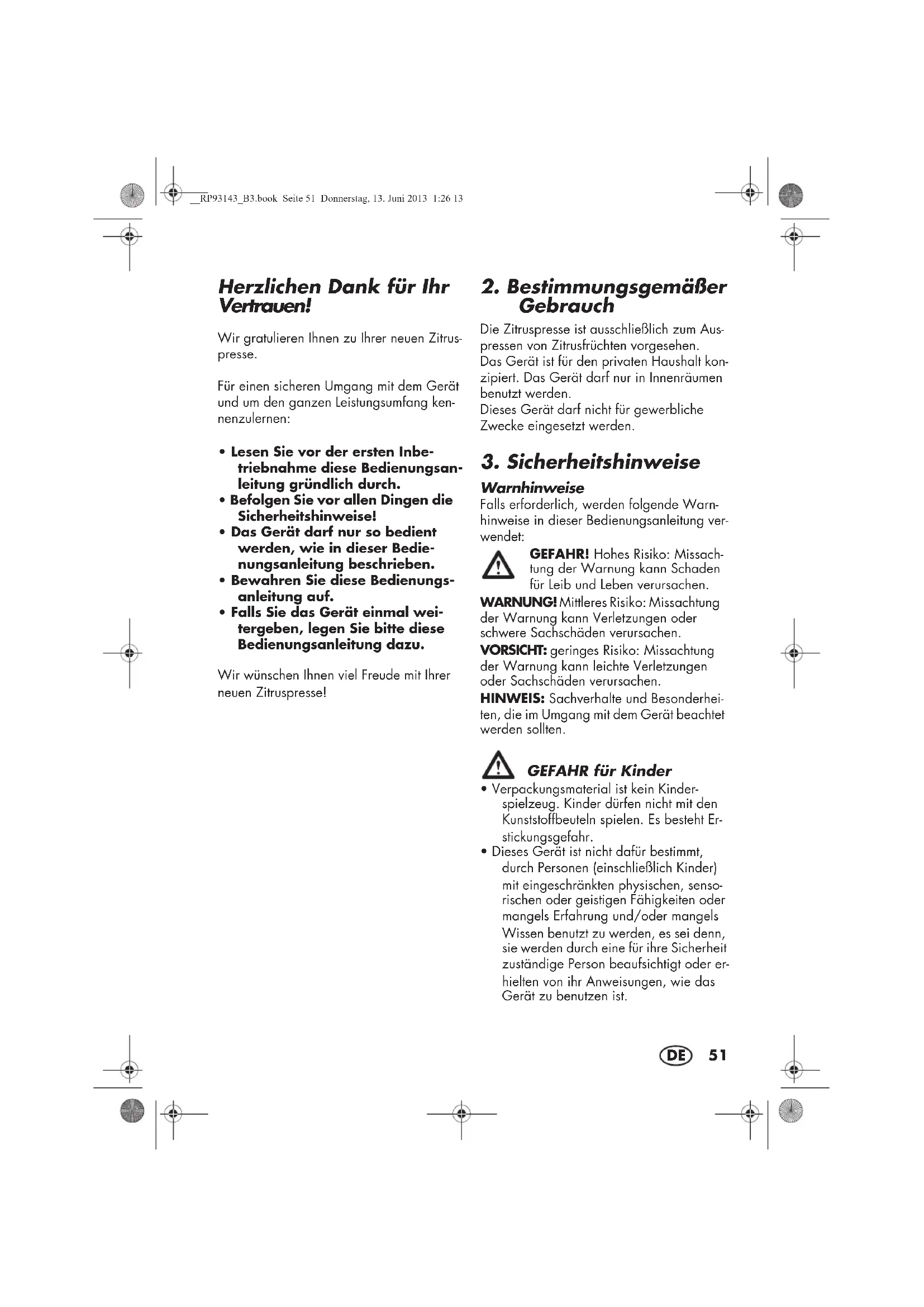

Herzlichen Dank für Ihr Vertrauen! Wir gratulieren Ihnen zu Ihrer neuen Zitrus- presse. Für einen sicheren Umgang mit dem Gerät und um den ganzen Leistungsumfang ken- nenzulernen:

• Lesen Sie vor der ersten Inbe- triebnahme diese Bedienungsan- leitung gründlich durch.

• Befolgen Sie vor allen Dingen die Sicherheitshinweise!

• Das Gerät darf nur so bedient werden, wie in dieser Bedie- nungsanleitung beschrieben.

• Bewahren Sie diese Bedienungs- anleitung auf.

• Falls Sie das Gerät einmal wei- tergeben, legen Sie bitte diese Bedienungsanleitung dazu. Wir wünschen Ihnen viel Freude mit Ihrer neuen Zitruspresse!

2. Bestimmungsgemäßer

Gebrauch Die Zitruspresse ist ausschließlich zum Aus- pressen von Zitrusfrüchten vorgesehen. Das Gerät ist für den privaten Haushalt kon- zipiert. Das Gerät darf nur in Innenräumen benutzt werden. Dieses Gerät darf nicht für gewerbliche Zwecke eingesetzt werden.

3. Sicherheitshinweise

Warnhinweise Falls erforderlich, werden folgende Warn- hinweise in dieser Bedienungsanleitung ver- wendet: GEFAHR! Hohes Risiko: Missach- tung der Warnung kann Schaden für Leib und Leben verursachen. WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen. VORSICHT: geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen. HINWEIS: Sachverhalte und Besonderhei- ten, die im Umgang mit dem Gerät beachtet werden sollten. GEFAHR für Kinder

• Verpackungsmaterial ist kein Kinder- spielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Er- stickungsgefahr.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder er- hielten von ihr Anweisungen, wie das Gerät zu benutzen ist. __RP93143_B3.book Seite 51 Donnerstag, 13. Juni 2013 1:26 1352

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. GEFAHR von Stromschlag durch Feuchtigkeit

• Schützen Sie den Sockel des Gerätes vor Feuchtigkeit, Tropf- oder Spritzwasser.

• Der Sockel, die Anschlussleitung und der Netzstecker dürfen nicht in Wasser oder andere Flüssigkeiten getaucht wer- den.

• Sollten Flüssigkeiten in den Sockel ge- langen, sofort den Netzstecker ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen. GEFAHR durch Stromschlag

• Nehmen Sie das Gerät nicht in Betrieb, wenn das Gerät oder die Anschlussleitung sichtbare Schäden aufweist oder wenn der Sockel zuvor fallen gelassen wurde.

• Schließen Sie den Netzstecker nur an eine ordnungsgemäß installierte, leicht zugäng- liche Steckdose an, deren Spannung der Angabe auf dem Typenschild entspricht. Die Steckdose muss auch nach dem An- schließen weiterhin leicht zugänglich sein.

• Achten Sie darauf, dass die Anschluss- leitung nicht durch scharfe Kanten oder heiße Stellen beschädigt werden kann.

• Das Gerät ist auch nach Ausschalten nicht vollständig vom Netz getrennt. Um dies zu tun, ziehen Sie den Netzstecker.

• Achten Sie beim Gebrauch des Gerätes darauf, dass die Anschlussleitung nicht eingeklemmt oder gequetscht wird.

• Um den Netzstecker aus der Steckdose zu ziehen, immer am Netzstecker, nie an der Anschlussleitung ziehen.

• Ziehen Sie den Netzstecker aus der Steckdose, … … wenn eine Störung auftritt, … wenn Sie die Zitruspresse nicht be- nutzen, … bevor Sie die Zitruspresse zusam- mensetzen oder auseinanderneh- men, … bevor Sie die Zitruspresse reinigen und … bei Gewitter.

• Um Gefährdungen zu vermeiden, neh- men Sie keine Veränderungen am Gerät vor. Auch die Anschlussleitung darf nicht selbst ausgetauscht werden. Las- sen Sie Reparaturen nur von einer Fach- werkstatt bzw. im Service-Center durchführen. WARNUNG vor Verletzungen durch drehende Teile

• Greifen Sie nicht direkt an den drehen- den Presskegel. Halten Sie keine Löffel oder Ähnliches an die drehenden Teile. Halten Sie auch lange Haare oder wei- te Kleidung von den drehenden Teilen fern.

• Stecken Sie den Netzstecker erst dann in eine Steckdose, wenn das Gerät kom- plett zusammengebaut ist. WARNUNG vor Sachschäden

• Blockieren und überlasten Sie den Mo- tor nicht. Üben Sie keinen zu großen Druck auf den Presskegel aus.

• Achten Sie darauf, dass sich kein Fremdkörper im Sieb oder im Gerät be- findet, wenn Sie es bedienen.

• Um einen Geräteschaden zu vermei- den, unterbrechen Sie den Pressvor- gang sofort, wenn der Presskegel nicht oder nur schwer dreht. Ziehen Sie den Netzstecker und überprüfen Sie, ob sich ein Fremdkörper im Gerät befindet. __RP93143_B3.book Seite 52 Donnerstag, 13. Juni 2013 1:26 1353

• Das Gerät ist mit rutschfesten Silikonfü- ßen ausgestattet. Da Möbel mit einer Vielfalt von Lacken und Kunststoffen be- schichtet sind und mit unterschiedlichen Pflegemitteln behandelt werden, kann nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Silikonfüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter das Gerät.

• Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.

• Stellen Sie das Gerät niemals auf heiße Oberflächen (z. B. Herdplatten) oder in die Nähe von Wärmequellen oder offe- nem Feuer.

• Verwenden Sie nur das Originalzubehör.

• Die Zitruspresse und alle Zubehörteile dürfen nicht in der Spülmaschine oder mit kochend heißem Wasser gereinigt werden.

• Verwenden Sie keine scharfen oder kratzenden Reinigungsmittel.

1Deckel1 1 großer Presskegel2 1 kleiner Presskegel3 1 oberes Sieb4 und 1 unteres Sieb5 (zusammengesetzt) 1 Saftbehälter7 1Sockel10 1 Bedienungsanleitung

• Entfernen Sie sämtliches Verpackungs- material.

• Überprüfen Sie, ob alle Teile vorhanden und unbeschädigt sind.

• Reinigen Sie das Gerät vor der ersten Benutzung (siehe “Reinigen” auf Seite 54)!

zusammensetzen GEFAHR! Stecken Sie den Netzstecker9 erst dann in eine Steckdose, wenn das Gerät komplett zusammengebaut ist.

1. Rollen Sie die Anschlussleitung9 bis

zur gewünschten Länge von der Kabel- aufwicklung11 ab.

2. Stellen Sie den Sockel10 auf einen tro-

ckenen, festen und ebenen Untergrund.

3. Bild C: Setzen Sie den Saftbehälter7

mit dem Griff über der Pfeilmarkierung auf den Sockel10 und drehen Sie ihn im Uhrzeigersinn, bis er fest einrastet.

4. Bild D: Setzen Sie das obere Sieb4 so

auf das untere Sieb5, dass der Sieböff- ner6 durch die Öffnung ragt und die Siebe einrasten.

5. Setzen Sie das zusammengesetzte

Sieb4/5 auf den Saftbehälter7, so- dass die Griffe passgenau übereinan- der liegen.

6. Setzen Sie den kleinen Presskegel

auf die Antriebsachse

. Der kleine Presske- gel

einrasten. Für große Zitrusfrüchte (z. B. Oran- gen, Grapefruit) setzen Sie den großen Presskegel

so auf den kleinen Presske- gel

, dass die Flügel des kleinen Press- kegels

in die Aussparungen am großen Presskegel

7. Stecken Sie den Netzstecker9 in eine

Steckdose, die den technischen Daten entspricht. __RP93143_B3.book Seite 53 Donnerstag, 13. Juni 2013 1:26 1354

6.2 Zitrusfrüchte auspressen

• Achten Sie darauf, dass sich kein Fremdkörper im Sieb4/5 oder im Ge- rät befindet, wenn Sie es bedienen.

• Üben Sie keinen zu großen Druck auf den Presskegel2/3 aus. HINWEIS:

• Leeren Sie den Saftbehälter7 spätes- tens, wenn er bis zur Markierung 600ml gefüllt ist.

• Um eine möglichst große Saftausbeute zu erhalten, wechselt der Presskegel bei mehrmaligem Ein- und Ausschalten die Drehrichtung. Fruchtfleischgehalt einstellen Bild E: Mit dem Sieböffner6 können Sie den Fruchtfleischgehalt des Saftes beeinflus- sen:

• Hoher Fruchtfleischgehalt: Stellen Sie den Sieböffner6 auf die großen Punkte- Markierungen ein, sodass die Öffnun- gen im Sieb4/5 weit geöffnet sind.

• Niedriger Fruchtfleischgehalt: Stellen Sie den Sieböffner6 auf die kleinen Punkte-Markierungen ein, sodass die Öffnungen im Sieb4/5 geschlossen werden.

1. Halbieren Sie die Zitrusfrüchte.

2. Pressen Sie die Zitrusfruchthälften mit

der Schnittfläche nach unten mit leich- tem Druck auf den Presskegel

beginnt sich zu drehen und der Saft fließt in den Saftbehälter

3. Sobald Sie nicht mehr auf den Presske-

gel2/3 drücken, stoppt das Gerät.

4. Wenn sich der Presskegel2/3 nicht

dreht, überprüfen Sie, ob sich Kerne zwischen Presskegel und Sieb4/5 be- finden, und entfernen Sie diese gegebe- nenfalls.

VORSICHT: Ziehen Sie den Netzstecker9, bevor Sie den Saftbehälter7 vom So- ckel10 abnehmen.

1. Bild B: Drehen Sie den Saftbehälter7

gegen den Uhrzeigersinn und heben ihn vom Sockel10 ab.

2. Gießen Sie den Saft aus dem Saftbehäl-

3. Um Fruchtfleisch und Kerne zu entfer-

nen, können Sie die Siebe4/5 und die Presskegel2/3 zusammen vom Saftbe- hälter7 abnehmen.

4. Reinigen Sie das Gerät nach jeder Be-

nutzung möglichst sofort, damit das Fruchtfleisch nicht antrocknet.

Reinigen Sie das Gerät vor der ers- ten Benutzung! GEFAHR durch Stromschlag!

• Ziehen Sie den Netzstecker9 aus der Steckdose, bevor Sie die Zitruspresse reinigen.

• Der Sockel 10, die Anschlussleitung und der Netzstecker9 dürfen nicht in Was- ser oder andere Flüssigkeiten getaucht werden. WARNUNG!

• Die Zitruspresse und alle Zubehörteile dürfen nicht in der Spülmaschine oder mit kochend heißem Wasser gereinigt werden.

• Verwenden Sie keine scharfen oder kratzenden Reinigungsmittel. HINWEIS: Reinigen Sie das Gerät nach je- der Benutzung möglichst sofort, damit das Fruchtfleisch nicht antrocknet. __RP93143_B3.book Seite 54 Donnerstag, 13. Juni 2013 1:26 1355

1. Nehmen Sie gegebenenfalls den De-

2. Nehmen Sie die Presskegel2/3 ab und

nehmen Sie sie auseinander.

3. Nehmen Sie die Siebe4/5 ab.

4. Bild A: Um die Siebe4/5 auseinan-

derzunehmen, üben Sie leichten Druck auf den Sieböffner6 aus.

5. Bild B: Drehen Sie den Saftbehälter7

gegen den Uhrzeigersinn und heben ihn vom Sockel10 ab.

6. Den Sockel10 wischen Sie mit einem

leicht angefeuchteten Tuch ab.

7. Spülen Sie alle abnehmbaren Zubehör-

teile von Hand. Achten Sie darauf, den kleinen Hohlraum im Griff mit ausrei- chend klarem Wasser zu spülen.

8. Trocknen Sie alle Teile sorgfältig ab, be-

vor Sie das Gerät wieder zusammenset- zen und wegstellen.

1. Die Anschlussleitung9 können Sie in

der Kabelaufwicklung11 aufwickeln.

2. Setzen Sie den Deckel1 als Schutz ge-

gen Staub auf das Gerät. Achten Sie darauf, dass die Aussparung im Deckel- rand über dem Griff liegt.

Das Symbol der durchgestri- chenen Abfalltonne auf Rä- dern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müll- sammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichne- ten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektri- schen und elektronischen Geräten abgege- ben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Um- welt zu entlasten. Informationen zur Entsor- gung und der Lage des nächsten Recyclinghofes erhalten Sie z.B. bei Ihrer Stadtreinigung oder in den Gelben Seiten. Verpackung Wenn Sie die Verpackung entsorgen möch- ten, achten Sie auf die entsprechenden Um- weltvorschriften in Ihrem Land.

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein klei- nes Problem, das Sie selbst beheben können. GEFAHR durch Stromschlag! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren. Fehler Mögliche Ursachen/ Maßnahmen Keine Funktion

• Ist das Gerät an das Stromnetz angeschlos- sen? Presskegel2/ 3 hört auf, sich zu drehen

• Haben Sie zu großen Druck auf den Presske- gel2/3 ausgeübt?

• Befindet sich ein Fremd- körper im Gerät?

• Haben sich Kerne zwi- schen Presskegel2/3 und Sieb4/5 verfan- gen? __RP93143_B3.book Seite 55 Donnerstag, 13. Juni 2013 1:26 1356

11. Technische Daten

Technische Änderungen vorbehalten

HOYERHandel GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Ver- käufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch un- sere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den Original Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Produkts ein Material- oder Fa- brikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- jahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleis- tung nicht verlängert. Dies gilt auch für ersetz- te und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müs- sen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfal- lende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor An- lieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Ab- nutzung ausgesetzt sind und daher als Ver- schleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Tei- len, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Be- nutzung des Produkts sind alle in der Bedie- nungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedie- nungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch be- stimmt. Bei missbräuchlicher und unsachge- mäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserem autori- sierten Service-Center vorgenommen wur- den, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Modell: SZP 25 B1 Netzspannung: 220-240V ~ 50/60Hz Schutzklasse: II Leistung: 25W __RP93143_B3.book Seite 56 Donnerstag, 13. Juni 2013 1:26 1357

• Bitte halten Sie für alle Anfragen die Ar- tikelnummer IAN:93143 und den Kassenbon als Nachweis für den Kauf bereit.

• Sollten Funktionsfehler oder sonstige Män- gel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder per E-Mail.

• Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbe- legs (Kassenbon) und der Angabe, wor- in der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift über- senden. Auf www.lidl-service.com können Sie diese und viele weitere Handbü- cher, Produktvideos und Software herunterladen. Service-Center Service Deutschland Tel.: 0800 5435 111 (kostenfrei) E-Mail: hoyer@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: hoyer@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: hoyer@lidl.ch IAN: 93143 Lieferant Bitte beachten Sie, dass die folgende An- schrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben benannte Service-Center. HOYER Handel GmbH Kühnehöfe 5 22761 Hamburg Deutschland
