4093D - Kabelloser Staubsauger MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Staubsauger
Marke	Makita
Modell	4093D
Behälterkapazität	500 ml
Nennspannung	9,6 V DC
Betriebsdauer (Standardmodus)	Ca. 23 min (mit Akku 9000)
Betriebsdauer (Starkmodus)	Ca. 13 min (mit Akku 9000)
Nettogewicht	1,3 kg
Gesamtlänge	484 mm
Akkutyp	Nickel-Metallhydrid-Akku (Ni-MH) 9,6 V
Mitgeliefertes Ladegerät	Spezifisches Makita-Ladegerät (nur dieses verwenden)
Saugfunktionen	Standard und Stark (Zweistufenschalter)
Im Lieferumfang enthalten	Flachdüse, starres Rohr, Fugendüse
Optionales Zubehör	Flachdüse für Teppich, Regalbürste, Schlauch, Papierbeutel, Akkuabdeckung
Beuteltyp	Stoff- oder Papierstaubbeutel (wiederverwendbar oder Einweg)
Beutelpflege	Stoffbeutel mit Seifenwasser waschen, vor Wiederverwendung vollständig trocknen
Reinigung des Geräts	Mit feuchtem Tuch abwischen (Seifenwasser), keine Lösungsmittel verwenden
Verwendungszweck	Trockenstaubsaugen, nur für den Innenbereich
Sicherheitshinweise	Keine Flüssigkeiten oder heiße Substanzen aufsaugen; nicht dem Regen aussetzen; außerhalb der Reichweite von Kindern aufbewahren
Empfohlene Ladetemperatur	Zwischen 10 °C und 40 °C
Lagerung	Am hinteren Haken aufhängen; an einem trockenen Ort im Innenbereich aufbewahren
Garantie	Wenden Sie sich an das Makita-Kundendienstzentrum

Häufig gestellte Fragen - 4093D MAKITA

Wie installiere oder entferne ich den Akku am Staubsauger Makita 4093D?

Stellen Sie sicher, dass der Staubsauger ausgeschaltet ist. Um den Akku zu entfernen, öffnen Sie die hintere Abdeckung, indem Sie in Pfeilrichtung drücken, und entnehmen Sie den Akku. Zum Einsetzen richten Sie die Nase des Akkus an der Nut im Staubsauger aus, setzen ihn ein und schließen die hintere Abdeckung. Üben Sie niemals Gewalt auf den Akku aus.

Wie leere ich den Staubbeutel und reinige den Staubsauger?

Drücken Sie die Tasten, um die vordere Abdeckung zu öffnen. Entnehmen Sie den Staubbeutel vorsichtig und entleeren Sie ihn. Reinigen Sie auch das Innere des Staubsaugers, um eine Verstopfung des Filters zu vermeiden. Waschen Sie den Stoffbeutel mit Seifenwasser und lassen Sie ihn vor der Wiederverwendung vollständig trocknen. Wischen Sie das Gehäuse des Staubsaugers mit einem feuchten Tuch ab.

Welche Arten von Schmutz kann man mit diesem Staubsauger aufsaugen?

Dieser Staubsauger ist nur für die Trockenreinigung ausgelegt. Saugen Sie niemals Flüssigkeiten, entzündliche Substanzen, heiße Asche oder glühende Gegenstände auf.

Wie ändere ich den Saugmodus (Standard/Stark)?

Der Schiebeschalter ermöglicht die Auswahl von zwei Modi: Bewegen Sie ihn von der Position LOW weg für den Standard-Saugmodus, oder weiter bis zur Position HIGH für starkes Saugen. Zum Ausschalten bringen Sie ihn auf OFF.

Welches Zubehör wird mit dem Staubsauger 4093D mitgeliefert?

Das mitgelieferte Zubehör umfasst: die Flachdüse (für freie Flächen), das starre Rohr (zum Saugen des Bodens ohne Bücken) und die Fugendüse (für Ecken und Zwischenräume). Weiteres Zubehör wie die Regalbürste oder der Schlauch sind optional.

Wie lade ich den Akku und welche Vorsichtsmaßnahmen sind zu beachten?

Verwenden Sie nur das mitgelieferte Makita-Ladegerät. Laden Sie den Akku in einem Raum zwischen 10 °C und 40 °C. Laden Sie einen vollständig geladenen Akku nicht erneut auf, um eine Überladung zu vermeiden. Lassen Sie einen heißen Akku vor dem Laden abkühlen. Laden Sie nicht im Freien.

Was tun, wenn der Staubsauger an Saugkraft verliert?

Überprüfen Sie, ob der Staubbeutel voll ist und korrekt eingesetzt wurde. Reinigen Sie bei Bedarf den Schaumstofffilter. Stellen Sie sicher, dass die Luftöffnungen nicht blockiert sind. Wenn das Problem weiterhin besteht, laden Sie den Akku auf oder wenden Sie sich an ein Makita-Kundendienstzentrum.

Wie pflege ich den Akku, um seine Lebensdauer zu verlängern?

Laden Sie den Akku, bevor er vollständig entladen ist. Lassen Sie ihn nicht übermäßig lange am Ladegerät. Wenn Sie ihn länger als sechs Monate nicht verwenden, laden Sie ihn vor der Verwendung auf. Vermeiden Sie Temperaturen über 50 °C und werfen Sie den Akku nicht ins Feuer.

Kann der Staubsauger von Kindern oder Personen mit eingeschränkter Mobilität verwendet werden?

Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bestimmt, es sei denn, sie werden beaufsichtigt oder entsprechend angewiesen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wo finde ich Ersatzteile und Zubehör für das Modell 4093D?

Wenden Sie sich an das nächstgelegene Makita-Kundendienstzentrum. Teile wie der Papierbeutel, die Flachdüse für Teppich, der Schlauch oder der Ersatzakku sind bei autorisierten Händlern erhältlich.

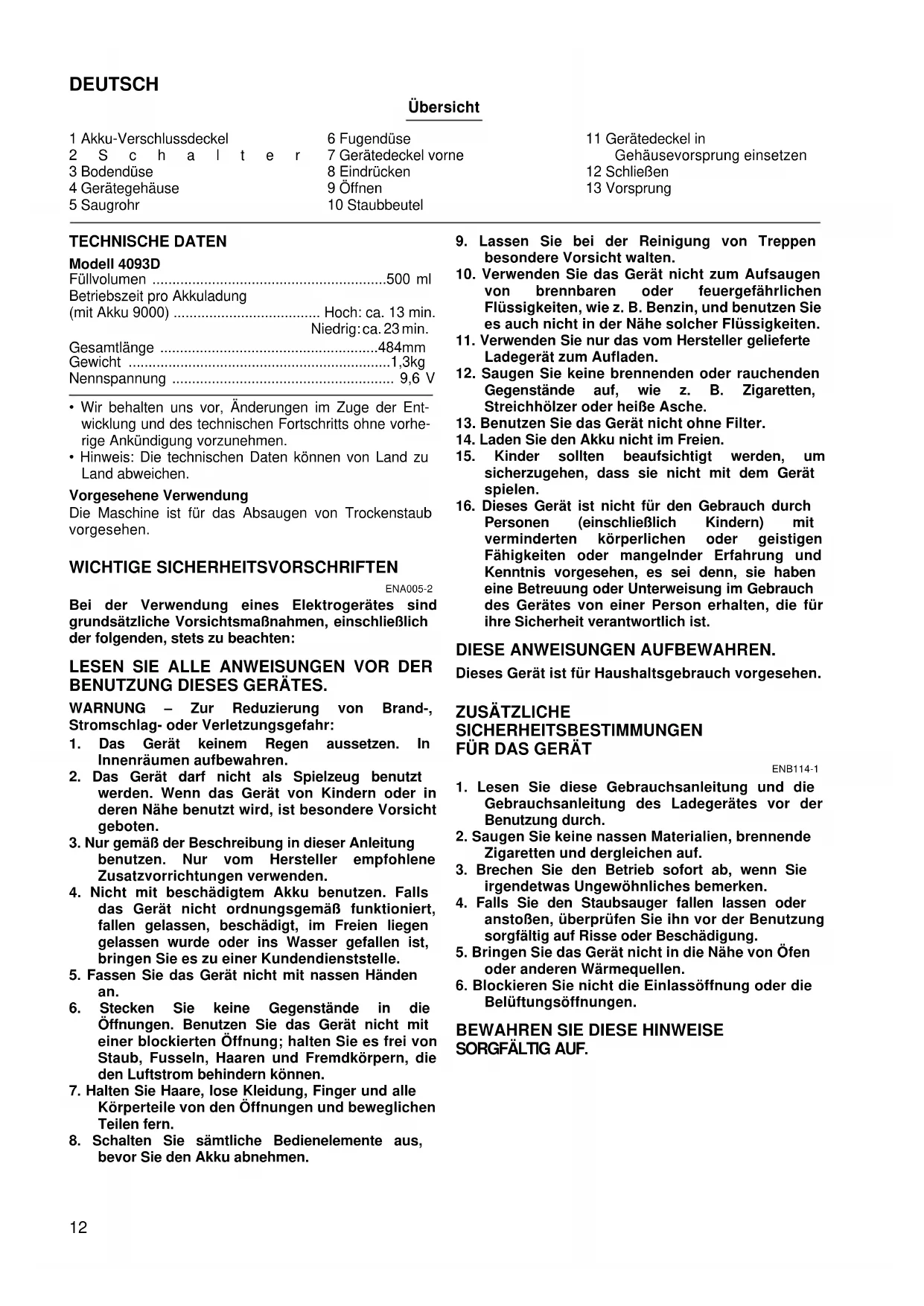

BEDIENUNGSANLEITUNG 4093D MAKITA

Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.

Symboli

Werfen Sie Elektrogeräte oder Akkus nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte, 2006/66/EG über Batterien, Akkus sowie verbrauchte Batterien und Akkus und ihre Umsetzung gemäß den Landesgesetzen müssen Elektrogeräte und Akkus, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und einer umweltgerechten Recycling-Einrichtung zugeführrt werden.

1 Akku-Verschlussdeckel

6 Fugendüse

2 S c h a l t e r

7 Gerätedeckel vorne

3 Bodendüse

8 Eindrücken

4 Gerätegehause

9 Offnen

5 Saugrohr

10 Staubbeutel

11 Geratedeckel in

Gehäusevorsprung einsetzen

12 Schlieben

13 Vorsprung

TECHNISCHE DATEN

Modell 4093D

Füllvolumen 500 ml

Betriebszeit pro Akkuladung

(mit Akku 9000) . Hoch: ca. 13 min.

Niedrig:ca.23 min.

Gesamtlange 484mm

Gewicht 1,3kg

Nennspannung 9,6 V

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen.

Vorphesehene Verwendung

Die Maschine ist für das Absaugen von Trockenstaub vorgesehen.

WICHTIGESICHERHEITSVORSCHRIFTEN

ENA005-2

Bei der Verwendung eines Elektrogerätes sind grundsätzliche Vorsichtsmaßnahmen, einschließlich der folgenden, stets zu beachten:

LESEN SIE ALLE ANWEISUNGEN VOR DER BENUTZUNG DIESES GERÄTES.

WARNING - Zur Reduzierung von Brand-, Stromschlag- oder Verletzungsgefahr:

1. Das Gerät keinem Regen aussetzen. In Innenräumen aufbewahren.
2. Das Gerätarf nicht als Spielzeug benutzt werden. Wenn das Gerät von Kindern oder in deren Nähe benutzt wird, ist beschondere Vorsicht geboten.
3. Nur gemäß der Beschreibung in dieser Anleitung benutzen. Nur vom Hersteller empfohlene Zusatzvorrichtungen verwenden.
4. Nicht mit beschädigtem Akku benutzen. Falls das Gerät nicht ordnungsgemäß Funktioniert, fallen gelassen, beschädigt, im Freien liegen gelassen wurde oder ins Wasser gefallen ist, bringen Sie es zu einer Kundendienstelle.
5. Fassen Sie das Gerät nicht mit nassen Händen an.
6. Stecken Sie keine Gegenstände in die Öffnungen. Benutzen Sie das Gerät nicht mit einer blockierten Öffnung; halten Sie es frei von Staub, Fusseln, Haaren und Fremdkörpersn, die den Luftstrom befindern können.
7. Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von den Öffnungen und beweglichen Teilen fern.

8. Schalten Sie sãmtliche Bedienelemente aus, bevor Sie den Akku abnehmer.

9. Lassen Sie bei der Reinigung von Treppen beschondere Vorsicht walten.

10. Verwenden Sie das Gerät nicht zum Aufsaugen von brennbaren oder feuergeführlichen Flüssigkeiten, wie z. B. Benzin, und benutzen Sie es auch nicht in der Nähe solcher Flüssigkeiten.

11. Verwenden Sie nur das vom Hersteller gefelfte Ladegerät zum Aufladen.

12. Saugen Sie keine brennenden oder rauchenden Gegenstände auf, wie z. B. Zigaretten, Streichholzer oder heiße Asche.

13. Benutzen Sie das Gerät nicht ohne Filter.

14. Laden Sie den Akku nicht im Freien.

15. Kinder sollenen beaufsichtigt werden, um Sicherzugehen, dass sie nicht mit dem Gerät speilen.

16. Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit verminderten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis vorgesehen, es sei dess, sie haben eine Betreuung oder Unterweisung im Gebrauch des Gerätes von einer Person erhalten, die für ihre Sicherheit verantwortlich ist.

DIese ANWEISUNGEN AUFBEWAHREN.

Dieses Gerät ist für Haushaltsgebrauch vorgesehen.

ZUSÄTZLICHE

SICHERHEITSBESTIMMUNGEN

FÜR DAS GERÄT

ENB114-1

1. Lesen Sie diese Gebrauchsanleitung und die Gebrauchsanleitung des Ladegerates vor der Benutzung durch.
2. Saugen Sie keine nassen Materialien, brennende Zigaretten und dergleichen auf.
3. Brechen Sie den Betrieb sofort ab, wenn Sie irgendetwas Ungewohnliches bemerken.
4. Falls Sie den Staubsauger fallen halten oder anstoßen, überprüfen Sie hin vor der Benutzung sorgfältig auf Risse oder Beschädigung.
5. Bringen Sie das Gerät nicht in die Nähe von Öfen oder anderen Wärmequellen.
6. Blockieren Sie nicht die Einlassöffnung oder die Beluftungsöffnungen.

BEWAHREN SIE DIESE HINWEISE

SORGFÄLTIG AUF.

WICHTIGE SICHERHEITSVORSCHRIFTEN FÜR LADEGERÄT UND AKKU

ENC004-1

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie ein Zerlegendes Akkus.
3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und)sagar einer Explosion.
4. Falls Elektrolyt in ihre Augen gelamt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls können Sie ihre Sehkraft verlieren.
5. Decken Sie die Akkukontakte stets mit der Schutzkappe ab, wenn Sie den Akku nicht benutzen.
6. Der Akkuarfichturzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
(2)Lagern Sie den Akku nicht in einem Behalter zusammen mit anderen Metallgegenständen, wie z.B.Nagel,Munzen usw.
(3) Setzen Sie den Akku[weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50^ erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpf ist. Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10^ - 40^ . Lassen Sie einen bereits Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.

Umweltschutz

Das Gerat ist mit einem Nickel-Cadmium-Akku ausgerüst. Um eine umweltgerechte Entsorgung zu gewährleisten, bitten wir Sie, folgende Punkte zu beachten:

Gemäß Europäischer Batterierichtlinie 91/157/EWG und nationaler Gesetzgebung (Batterieverordnung) muss der verbrauchte Akku bei einer öffentlichen Sammelstelle, bei Ihr dem Makita Kundendienst oder ihrer Fachhändler zum Recycling abgegeben werden.
- Werfen Sie den verbrauchten Akku nicht in den Hausmull, ins Feuer oder ins Wasser.

(Nur für die Schweiz)

Ihr Beitrag zum Umweltschutz: Bringen Sieitte die gebrauchte Batterie an eine offizielle Sammelstelle zurück.

BEDIENUNGSHINWEISE

Anbringen und Abnehmen des Akkus (Abb.1)

• Schalten Sie den Staubsauger stets aus, bevor Sie den Akku anbringen oder abnehmer.
• Zum Abnehmer des Akkus entfernen Sie den hinteren Gerätedeckel vom Staubsauger, indem Sie ihn ihn Pfeilrichtung schieben, und dannziehen Sie den Akku aus dem Staubsauger hereus.
  Zum Einsetzen des Akkus richten Sie die Führungsfeder des Akkus auf die Nut im Staubsaugergehäuse aus und schiben den Akku hinein. Schlieben Sie dann den hinteren Gehäusedeckel.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Schalterfunktion (Abb. 2)

VORSICHT:

• Vergewissern Sie sich vor dem Betrieb stets, dass der Staubbeutel oder der Papierbehälter richtig befestigt ist. Bei fehlerhafter Befestigung kann Staub in den Motor eindringen und eine Betriebsstörung des Gerätes verursachsen.
• Schalten Sie das Gerät nach dem Gebrauch stets aus, um eine Beschädigung zu vermeiden und die Lebensdauer des Akkus zu verlangern.

Dieses Gerät kann mit normaler oder hoher Saugkraft betrieben werden. Für Betrieb mit normaler Saugkraft schieren Sie den Schalter nach vorn in die Stellung "LOW". Für Betrieb mit hoher Saugkraft schieren Sie den Schalter noch weiter in die Stellung "HIGH".

Um das Gerät auszuschalten, schieben Sie den Schalter zurück in die Stellung "OFF".

Betrieb

Bodendüse (Abb. 3)

Zum Saugen von ebenen Flächen verwenden Sie die Bodendüse.

Bodendüse und Saugrohr (Abb. 4)

Zur Verwendung für Überkopfarbeiten bzw. zur Erhöhung der Reichweite verwenden Sie Bodendüse und Saugrohr.

Das Verlängerungsrohr kann zwischen Bodendüse und Gerät montiert werden. Durch die Anordnung liegt der Schwerpunkt direkt beim Bedienenden.

Fugendüse (Abb.5)

Die Fugendüse eignet sich für schwer zu saugende Materialien (z. B. Sand) und das Aussaugen von Ritzen.

Fugendüse und Saugrohr (Abb. 6)

Für schwer zugängliche bzw. hohergelegene Stellen können Sie das Saugrohr zwischen Fugendüse und Gerät montieren.

Reinigen ohne Duse (Abb. 7)

Pulver und Staub können ohne Düse abgesaugt werden.

Entleeren des Gerätes

VORSICH:

Entleeren Sie das Gerät beim ersten Anzeichen von nachlassender Saugkraft und bevör die Füllgrenze des Gerätes erreicht wird.

Drücken Sie die Verschlussknöffe und entfern den Sie den vorderen Gerätedeckel. (Abb. 8)

Entfernen Sie den Staubbeutel vorsichtig aus dem Gerät, damit kein Schmutz herausfällt, und entleeren Sie den Staubbeutel. (Abb. 9)

Reinigen Sie auch den inneren Gerätebereich und den Zusatzfilter. Durch Verschmutzung des Zusatzfilters konnen Motorschäden verursacht werden. (Abb. 10)

Befestigen des Staubbeutels

Setzen Sie den Staubbeutel in die Staubbeutelkammer ein. (Abb. 11)

Fuhren Sie den Klemmrahen des Staubbeutels in die Nut der Staubbeutelkammer ein. (Abb. 12)

VORSICHT:

Wird das Gerät ohne eingesetzten Staubbeutel betrieben, der Klemmrahen des Staubbeutels nicht bis zum Anschlag in die Nut eingeführt oder ein gerissener Beutel verwendet, kann Staub in den Motor eindringen und Motordefekte verursachen.

Setzen Sie den Gerätedeckel in den Gehäusevorsprung ein und schlieben Sie den Gerätedeckel bis zum Einrasten der Verschlussknöpf. (Abb.13)

HINWEIS:

• Setzen Sie den Papierfilter wie in Abschnitt "Befestigendes Staubbeutels" ein.
• Vor Einsatz eines neuen Papierfilters ist dieser zu entfallen.

WARTUNG

VORSICHT:

Vergewissern Sie sich stets, dass der Schalter ausgeschaltet ist, bevor irgendwelche Arbeiten am Gerät ausgeführrt werden.

Aufhängevorrichtung (Abb. 14)

Hängen Sie den Staubsauger zur Aufbewährung mit dem praktischen Aufhänger an der Rückseite an einen Nagel.

Reinigen (Abb. 15)

Die Gehauseteile konnen bei Bedarf mit einem in milder Seifenlauge angefeuchteten weichen Tuch gereinigt werden. Verwenden Sie auf keinen Fall Benzin, Benzol Alkohol, Verdünner oder dergleichen. Solche Mittel konnen eine Verfährung oder Risse verursachen.

Waschen Sie den Staubbeutel von Zeit zu Zeit in Seifenlauge aus. Trocknen Sie den Beutel gründlich vor erneutem Gebrauch. Ein feuchter Staubbeutel kann die Saugleistung beeinträchtigen und die Lebensdauer des Motors verkurzen.

Um die Sicherheit und Zuverlösigkeit这点es Gerätes zu gewährleisten, sollenn Reparatur-, Wartungs-, und Einstellarheiten nur von durch Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

ZUBEHÖR

VORSICHT:

Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zube-horteile bereitsigen, wenden Sie sichitte an ihre Makita-Kundendienstelle.

Saugrohr
Bodendüse
Burstenduse
Fugendüse
Regalburste
- Flexibler Schlauch
- Papierfilter
- Kontaktschutzkappe
- Verschiedene Original-Makita-Akkus und -Ladegeräte
