BEDIENUNGSANLEITUNG Performance Line Drive Unit 25 kmh BOSCH

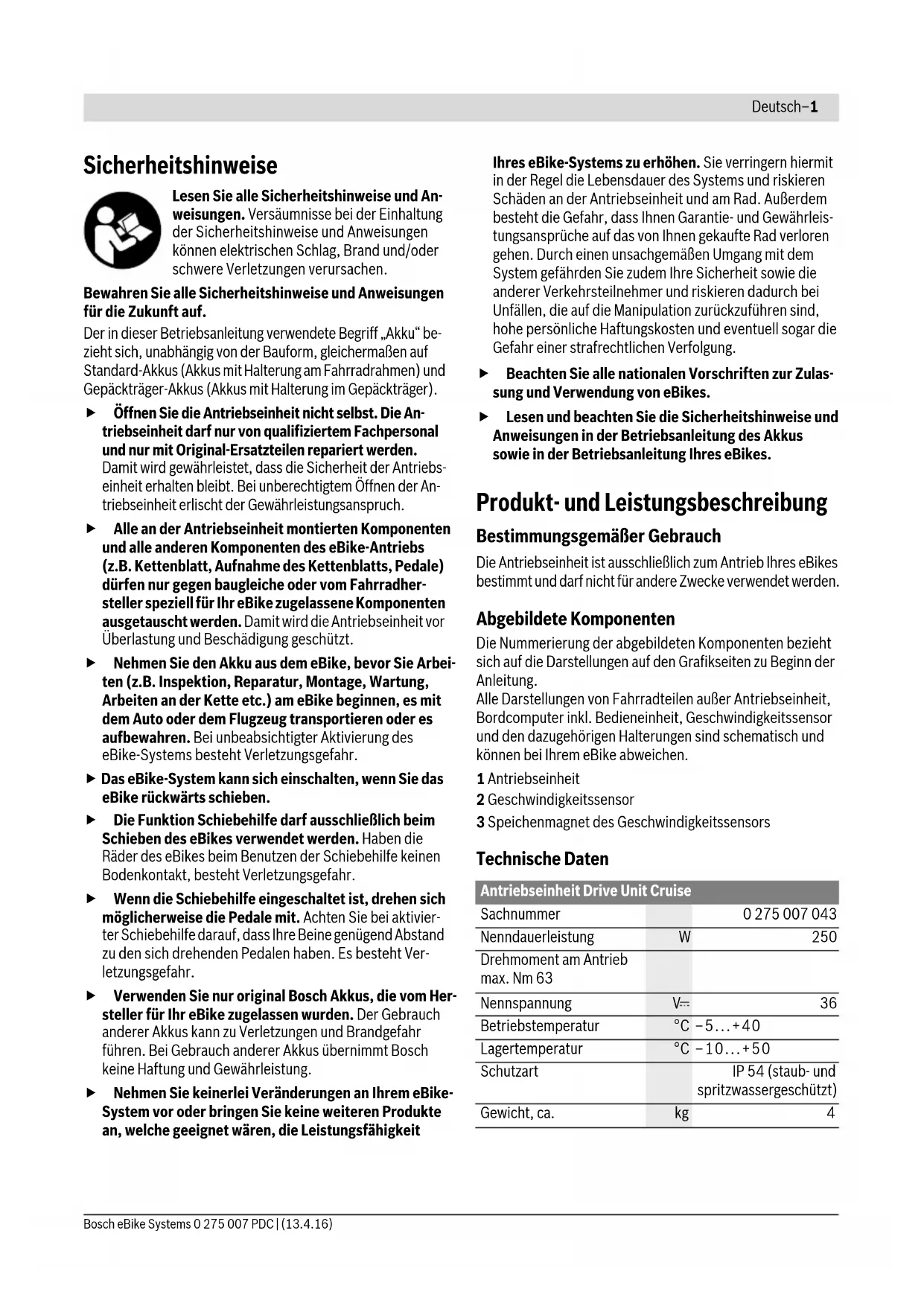

OBJ_BUCH-2821-001.book Page 2 Wednesday, April 13, 2016 4:38 PMDeutsch–1 Bosch eBike Systems 0 275 007 PDC | (13.4.16) Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in dieser Betriebsanleitung verwendete Begriff „Akku“ be- zieht sich, unabhängig von der Bauform, gleichermaßen auf Standard-Akkus (Akkus mit Halterung am Fahrradrahmen) und Gepäckträger-Akkus (Akkus mit Halterung im Gepäckträger). Öffnen Sie die Antriebseinheit nicht selbst. Die An- triebseinheit darf nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repariert werden. Damit wird gewährleistet, dass die Sicherheit der Antriebs- einheit erhalten bleibt. Bei unberechtigtem Öffnen der An- triebseinheit erlischt der Gewährleistungsanspruch. Alle an der Antriebseinheit montierten Komponenten und alle anderen Komponenten des eBike-Antriebs (z.B. Kettenblatt, Aufnahme des Kettenblatts, Pedale) dürfen nur gegen baugleiche oder vom Fahrradher- steller speziell für Ihr eBike zugelassene Komponenten ausgetauscht werden. Damit wird die Antriebseinheit vor Überlastung und Beschädigung geschützt. Nehmen Sie den Akku aus dem eBike, bevor Sie Arbei- ten (z.B. Inspektion, Reparatur, Montage, Wartung, Arbeiten an der Kette etc.) am eBike beginnen, es mit dem Auto oder dem Flugzeug transportieren oder es aufbewahren. Bei unbeabsichtigter Aktivierung des eBike-Systems besteht Verletzungsgefahr. Das eBike-System kann sich einschalten, wenn Sie das eBike rückwärts schieben. Die Funktion Schiebehilfe darf ausschließlich beim Schieben des eBikes verwendet werden. Haben die Räder des eBikes beim Benutzen der Schiebehilfe keinen Bodenkontakt, besteht Verletzungsgefahr. Wenn die Schiebehilfe eingeschaltet ist, drehen sich möglicherweise die Pedale mit. Achten Sie bei aktivier- ter Schiebehilfe darauf, dass Ihre Beine genügend Abstand zu den sich drehenden Pedalen haben. Es besteht Ver- letzungsgefahr. Verwenden Sie nur original Bosch Akkus, die vom Her- steller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung. Nehmen Sie keinerlei Veränderungen an Ihrem eBike- System vor oder bringen Sie keine weiteren Produkte an, welche geeignet wären, die Leistungsfähigkeit Ihres eBike-Systems zu erhöhen. Sie verringern hiermit in der Regel die Lebensdauer des Systems und riskieren Schäden an der Antriebseinheit und am Rad. Außerdem besteht die Gefahr, dass Ihnen Garantie- und Gewährleis- tungsansprüche auf das von Ihnen gekaufte Rad verloren gehen. Durch einen unsachgemäßen Umgang mit dem System gefährden Sie zudem Ihre Sicherheit sowie die anderer Verkehrsteilnehmer und riskieren dadurch bei Unfällen, die auf die Manipulation zurückzuführen sind, hohe persönliche Haftungskosten und eventuell sogar die Gefahr einer strafrechtlichen Verfolgung. Beachten Sie alle nationalen Vorschriften zur Zulas- sung und Verwendung von eBikes. Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in der Betriebsanleitung des Akkus sowie in der Betriebsanleitung Ihres eBikes. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Die Antriebseinheit ist ausschließlich zum Antrieb Ihres eBikes bestimmt und darf nicht für andere Zwecke verwendet werden. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung. Alle Darstellungen von Fahrradteilen außer Antriebseinheit, Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor und den dazugehörigen Halterungen sind schematisch und können bei Ihrem eBike abweichen. 1 Antriebseinheit 2 Geschwindigkeitssensor 3 Speichenmagnet des Geschwindigkeitssensors Technische Daten Antriebseinheit Drive Unit Cruise Sachnummer

Nenndauerleistung W250 Drehmoment am Antrieb max. Nm 63 Nennspannung V36 Betriebstemperatur °C –5...+40 Lagertemperatur °C –10...+50 Schutzart IP 54 (staub- und spritzwassergeschützt) Gewicht, ca. kg 4 OBJ_BUCH-2821-001.book Page 1 Wednesday, April 13, 2016 4:38 PMDeutsch–2 0 275 007 PDC | (13.4.16) Bosch eBike Systems Montage Akku einsetzen und entnehmen Zum Einsetzen des eBike-Akkus in das eBike und zum Entneh- men lesen und beachten Sie die Betriebsanleitung des Akkus. Geschwindigkeitssensor überprüfen (siehe Bild A) Der Geschwindigkeitssensor 2 und der dazugehörige Speichenmagnet 3 müssen so montiert sein, dass sich der Speichenmagnet bei einer Umdrehung des Rades in einem Abstand von mindestens 5 mm und höchstens 17 mm am Geschwindigkeitssensor vorbeibewegt. Hinweis: Ist der Abstand zwischen Geschwindigkeitssensor 2 und Speichenmagnet 3 zu klein oder zu groß, oder ist der Geschwindigkeitssensor 2 nicht richtig angeschlossen, fällt die Tachometeranzeige aus, und der eBike-Antrieb arbeitet im Notlaufprogramm. Lösen Sie in diesem Fall die Schraube des Speichenmagnets 3 und befestigen Sie den Speichenmagnet so an der Speiche, dass er in der richtigen Entfernung an der Markierung des Ge- schwindigkeitssensors vorbeiläuft. Erscheint auch danach keine Geschwindigkeit in der Tachometeranzeige , wenden Sie sich bitte an einen autorisierten Fahrradhändler. Betrieb Inbetriebnahme Voraussetzungen Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind: –Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus). – Der Bordcomputer ist richtig in die Halterung eingesetzt (siehe Betriebsanleitung des Bordcomputers). – Der Geschwindigkeitssensor ist richtig angeschlossen (siehe „Geschwindigkeitssensor überprüfen“, Seite Deutsch–2). eBike-System ein-/ausschalten Zum Einschalten des eBike-Systems haben Sie folgende Möglichkeiten: – Ist der Bordcomputer beim Einsetzen in die Halterung be- reits eingeschaltet, dann wird das eBike-System auto- matisch eingeschaltet. – Drücken Sie bei eingesetztem Bordcomputer und einge- setztem eBike-Akku einmal kurz die Ein-Aus-Taste des Bordcomputers. – Drücken Sie bei eingesetztem Bordcomputer die Ein- Aus-Taste des eBike-Akkus (siehe Betriebsanleitung des Akkus). Der Antrieb wird aktiviert, sobald Sie in die Pedale treten (außer in der Funktion Schiebehilfe, siehe „Schiebehilfe ein-/ausschal- ten“, Seite Deutsch–3). Die Motorleistung richtet sich nach dem eingestellten Unterstützungslevel am Bordcomputer. Sobald Sie im Normalbetrieb aufhören, in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25 km/h er- reicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschaltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25 km/h liegt. Zum Ausschalten des eBike-Systems haben Sie folgende Möglichkeiten: – Drücken Sie die Ein-Aus-Taste des Bordcomputers. – Schalten Sie den eBike-Akku an dessen Ein-Aus-Taste aus (siehe Betriebsanleitung des Akkus). – Entnehmen Sie den Bordcomputer aus der Halterung. Wird etwa 10 min lang das eBike nicht bewegt und keine Taste am Bordcomputer gedrückt, schaltet sich das eBike- System aus Energiespargründen automatisch ab. eShift (optional) Unter eShift versteht man die Einbindung von automatischen Schaltsystemen in das eBike-System. Die eShift-Komponen- ten sind vom Hersteller mit der Antriebseinheit elektrisch ver- bunden. Die Bedienung der automatischen Schaltsysteme ist in der Betriebsanleitung des Bordcomputers beschrieben. Antriebseinheit Drive Unit CX Sachnummer

Nenndauerleistung W250 Drehmoment am Antrieb max. Nm 75 Nennspannung V36 Betriebstemperatur °C –5...+40 Lagertemperatur °C –10...+50 Schutzart IP 54 (staub- und spritzwassergeschützt) Gewicht, ca. kg 4 Fahrradbeleuchtung

Spannung ca. 2)3) V6/12 maximale Leistung –Vorderlicht –Rücklicht

1) abhängig von gesetzlichen Regelungen nicht in allen länder-

spezifischen Ausführungen über den eBike-Akku möglich

2) Die Höhe der Spannung ist voreingestellt und kann nur vom Fahrrad-

händler geändert werden.

3) Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit

dem Bosch eBike-System kompatibel sind (fragen Sie Ihren Fahrrad- händler) und die angegebene Spannung übereinstimmt. Es dürfen nur Lampen gleicher Spannung getauscht werden. Falsch eingesetzte Lampen können zerstört werden! OBJ_BUCH-2821-001.book Page 2 Wednesday, April 13, 2016 4:38 PMDeutsch–3 Bosch eBike Systems 0 275 007 PDC | (13.4.16) Unterstützungslevel einstellen Sie können am Bordcomputer einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützt. Der Unterstützungsle- vel kann jederzeit, auch während der Fahrt, geändert werden. Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungslevel voreingestellt ist und nicht geändert wer- den kann. Es ist auch möglich, dass weniger Unterstützungs- level zur Auswahl stehen, als hier angegeben. Folgende Unterstützungslevel stehen maximal zur Verfügung: – „OFF“: Die Motorunterstützung ist abgeschaltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebehilfe/Anfahrhilfe kann in diesem Unterstützungslevel nicht aktiviert werden. – „ECO“: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite – „TOUR“: gleichmäßige Unterstützung, für Touren mit großer Reichweite – „SPORT“: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr – „TURBO“: maximale Unterstützung bis in hohe Tritt- frequenzen, für sportives Fahren Die abgerufene Motorleistung erscheint in der Anzeige . Die maximale Motorleistung hängt vom gewählten Unterstüt- zungslevel ab. Schiebehilfe ein-/ausschalten Die Schiebehilfe kann Ihnen das Schieben des eBikes erleich- tern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6 km/h erreichen. Je kleiner der gewählte Gang ist, desto geringer ist die Ge- schwindigkeit in der Funktion Schiebehilfe (bei voller Leistung). Die Funktion Schiebehilfe darf ausschließlich beim Schieben des eBikes verwendet werden. Haben die Räder des eBikes beim Benutzen der Schiebehilfe keinen Bodenkontakt, besteht Verletzungsgefahr. Zum Aktivieren der Schiebehilfe drücken Sie kurz die Taste „WALK“ an Ihrem Bordcomputer. Nach der Aktivierung drücken Sie innerhalb von 3 s die Taste „+“ und halten sie gedrückt. Der Antrieb des eBikes wird eingeschaltet. Hinweis: Die Schiebehilfe kann im Unterstützungslevel „OFF“ nicht aktiviert werden. Die Schiebehilfe wird ausgeschaltet, sobald eines der folgenden Ereignisse eintritt: – Sie lassen die Taste „+“ los, – die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis), – die Geschwindigkeit überschreitet 6 km/h. Hinweis: Bei einigen Systemen kann die Schiebehilfe durch Drücken der „WALK“-Taste direkt gestartet werden. Fahrradbeleuchtung ein-/ausschalten Bei Fahrrädern mit Rücktrittfunktion drehen sich die Pedale bei eingeschalteter Schiebehilfe mit. Werden die sich drehen- den Pedale blockiert, wird die Schiebehilfe ausgeschaltet. Hinweise zum Fahren mit dem eBike-System Wann arbeitet der eBike-Antrieb? Der eBike-Antrieb unterstützt Sie beim Fahren, solange Sie in die Pedale treten. Ohne Pedaltreten erfolgt keine Unterstüt- zung. Die Motorleistung ist immer abhängig von der beim Treten eingesetzten Kraft. Setzen Sie wenig Kraft ein, wird die Unterstützung geringer sein, als wenn Sie viel Kraft einsetzen. Das gilt unabhängig vom Unterstützungslevel. Der eBike-Antrieb schaltet sich automatisch bei Geschwin- digkeiten über 25 km/h ab. Fällt die Geschwindigkeit unter 25 km/h, steht der Antrieb automatisch wieder zur Ver- fügung. Eine Ausnahme gilt für die Funktion Schiebehilfe, in der das eBike ohne Pedaltreten mit geringer Geschwindigkeit gescho- ben werden kann. Bei der Nutzung der Schiebehilfe können sich die Pedale mitdrehen. Sie können das eBike jederzeit auch ohne Unterstützung wie ein normales Fahrrad fahren, indem Sie entweder das eBike- System ausschalten oder den Unterstützungslevel auf „OFF“ stellen. Das Gleiche gilt bei leerem Akku. Zusammenspiel des eBike-Systems mit der Schaltung Auch mit eBike-Antrieb sollten Sie die Schaltung wie bei einem normalen Fahrrad benutzen (beachten Sie dazu die Betriebsanleitung Ihres eBikes). Unabhängig von der Art der Schaltung ist es ratsam, während des Schaltvorganges das Treten kurz zu unterbrechen. Da- durch wird das Schalten erleichtert und die Abnutzung des Antriebsstranges reduziert. Durch die Wahl des richtigen Ganges können Sie bei gleichem Krafteinsatz die Geschwindigkeit und die Reichweite er- höhen. Unterstützungslevel Unterstützungsfaktor* (Kettenschaltung) Cruise CX „ECO“ 50 % 50 % „TOUR“ 120 % 120 % „SPORT“ 190 % 210 % „TURBO“ 275 % 300 %

• Die Motorleistung kann bei einzelnen Ausführungen abweichen. OBJ_BUCH-2821-001.book Page 3 Wednesday, April 13, 2016 4:38 PMDeutsch–4 0 275 007 PDC | (13.4.16) Bosch eBike Systems Erste Erfahrungen sammeln Es ist empfehlenswert, die ersten Erfahrungen mit dem eBike abseits vielbefahrener Straßen zu sammeln. Probieren Sie unterschiedliche Unterstützungslevel aus. Be- ginnen Sie mit dem kleinsten Unterstützungslevel. Sobald Sie sich sicher fühlen, können Sie mit dem eBike wie mit jedem Fahrrad am Verkehr teilnehmen. Testen Sie die Reichweite Ihres eBikes unter unterschied- lichen Bedingungen, bevor Sie längere, anspruchsvolle Fahr- ten planen. Einflüsse auf die Reichweite Die Reichweite wird von vielen Faktoren beeinflusst, wie zum Beispiel: – Unterstützungslevel, – Geschwindigkeit, – Schaltverhalten, – Art der Reifen und Reifendruck, – Alter und Pflegezustand des Akkus, – Streckenprofil (Steigungen) und -beschaffenheit (Fahr- bahnbelag), – Gegenwind und Umgebungstemperatur, – Gewicht von eBike, Fahrer und Gepäck. Deshalb ist es nicht möglich, die Reichweite vor Antritt einer Fahrt und während einer Fahrt exakt vorherzusagen. Allge- mein gilt jedoch: –Bei gleichem Unterstützungslevel des eBike-Antriebs: Je weniger Kraft Sie einsetzen müssen, um eine bestimmte Geschwindigkeit zu erreichen (z.B. durch optimales Be- nutzen der Schaltung), umso weniger Energie wird der eBike-Antrieb verbrauchen und umso größer wird die Reichweite einer Akkuladung sein. –Je höher der Unterstützungslevel bei ansonsten gleichen Bedingungen gewählt wird, umso geringer ist die Reich- weite. Pfleglicher Umgang mit dem eBike Beachten Sie die Betriebs- und Lagertemperaturen der eBike- Komponenten. Schützen Sie Antriebseinheit, Bordcomputer und Akku vor extremen Temperaturen (z.B. durch intensive Sonneneinstrahlung ohne gleichzeitige Belüftung). Die Kom- ponenten (besonders der Akku) können durch extreme Tem- peraturen beschädigt werden. Wartung und Service Wartung und Reinigung Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie Ihren Fahrradhändler) und die angegebene Spannung über- einstimmt. Es dürfen nur Lampen gleicher Spannung ge- tauscht werden. Alle Komponenten inklusive der Antriebseinheit dürfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden. Lassen Sie Ihr eBike-System mindestens einmal im Jahr tech- nisch überprüfen (u.a. Mechanik, Aktualität der Systemsoft- ware). Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhändler. Kundendienst und Anwendungsberatung Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler. Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com Entsorgung Antriebseinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehör und Verpa- ckungen sollen einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie eBikes und ihre Komponenten nicht in den Haus- müll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektrogerä- te und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden. Änderungen vorbehalten. OBJ_BUCH-2821-001.book Page 4 Wednesday, April 13, 2016 4:38 PMEnglish–1 Bosch eBike Systems 0 275 007 PDC | (13.4.16) Safety Notes Read all safety warnings and all instruc- tions. Failure to follow the warnings and in- structions may result in electric shock, fire and/or serious injury. Save all safety warnings and instructions for future reference. The term “battery pack” used in these operating instructions, irrespective of model, refers both to standard battery packs (battery packs with holder on the bike frame) and to rack-type battery packs (battery packs with holder in the rear rack/car- rier). Do not open the drive unit yourself. The drive unit must be repaired only by qualified experts and only with original spare parts. This will ensure that the safety of the drive unit is maintained. Unauthorised opening of the drive unit will void warranty claims. All components mounted to the drive unit and all other components of the eBike drive (e.g., the chainwheel, chainwheel seat, pedals) may be replaced only with identical components or components specifically ap- proved for your eBike by the bicycle manufacturer. This protects the drive unit against overload and damage. Remove the battery pack from the eBike before begin- ning work (e.g. inspection, repair, assembly, mainte- nance, work on the chain, etc.) on the eBike, transport- ing it by car or plane, or storing it. Unintentional activation of the eBike system poses a risk of injury. The eBike system can switch itself on when the eBike is pushed backwards. The push-assistance function may only be used when pushing the eBike. Danger of injury when the wheels of the eBike do not have ground contact while using the push- assistance function. The pedals may also rotate when the push assistance is switched on. When the push assistance is activated, make sure that your legs are a sufficient distance away from the rotating pedals. There is a risk of injury. Use only original Bosch battery packs approved for your eBike by the manufacturer. Using other battery packs can lead to injuries and pose a fire hazard. When us- ing other battery packs, Bosch shall not assume any liabil- ity and warranty. Do not make any modifications to your eBike system or fit any other products which would be suitable for in- creasing the performance of your eBike system. This normally reduces the lifetime of the system and risks dam- age to the drive unit and the bike. There is also a risk of los- ing the guarantee and warranty claims on the bike you have purchased. By handling the system improperly you are al- so endangering your safety and that of other road users, thus running the risk of high personal liability costs and possibly even criminal prosecution in the event of acci- dents attributable to manipulation. Please observe all national regulations on registering and using eBikes. Please read and observe the safety warnings and in- structions enclosed in the operating instructions of the battery pack as well as in the operating instructions of your eBike. Product Description and Specifications Intended Use The drive unit is intended only for driving your eBike and must not be used for other purposes. Product Features The numbering of the components shown refers to the illus- trations on the graphic pages at the beginning of the manual. All illustrations of bike parts except for the drive unit, on- board computer including operating unit, speed sensor and the corresponding holders are schematic and may differ on your eBike. 1 Drive unit 2 Speed sensor 3 Spoke magnet of the speed sensor Technical Data Drive Unit Drive Unit Cruise Article number
