BEDIENUNGSANLEITUNG EccoPro 300 EHEIM

(Typ 2036) Original BedienungsanleitungP

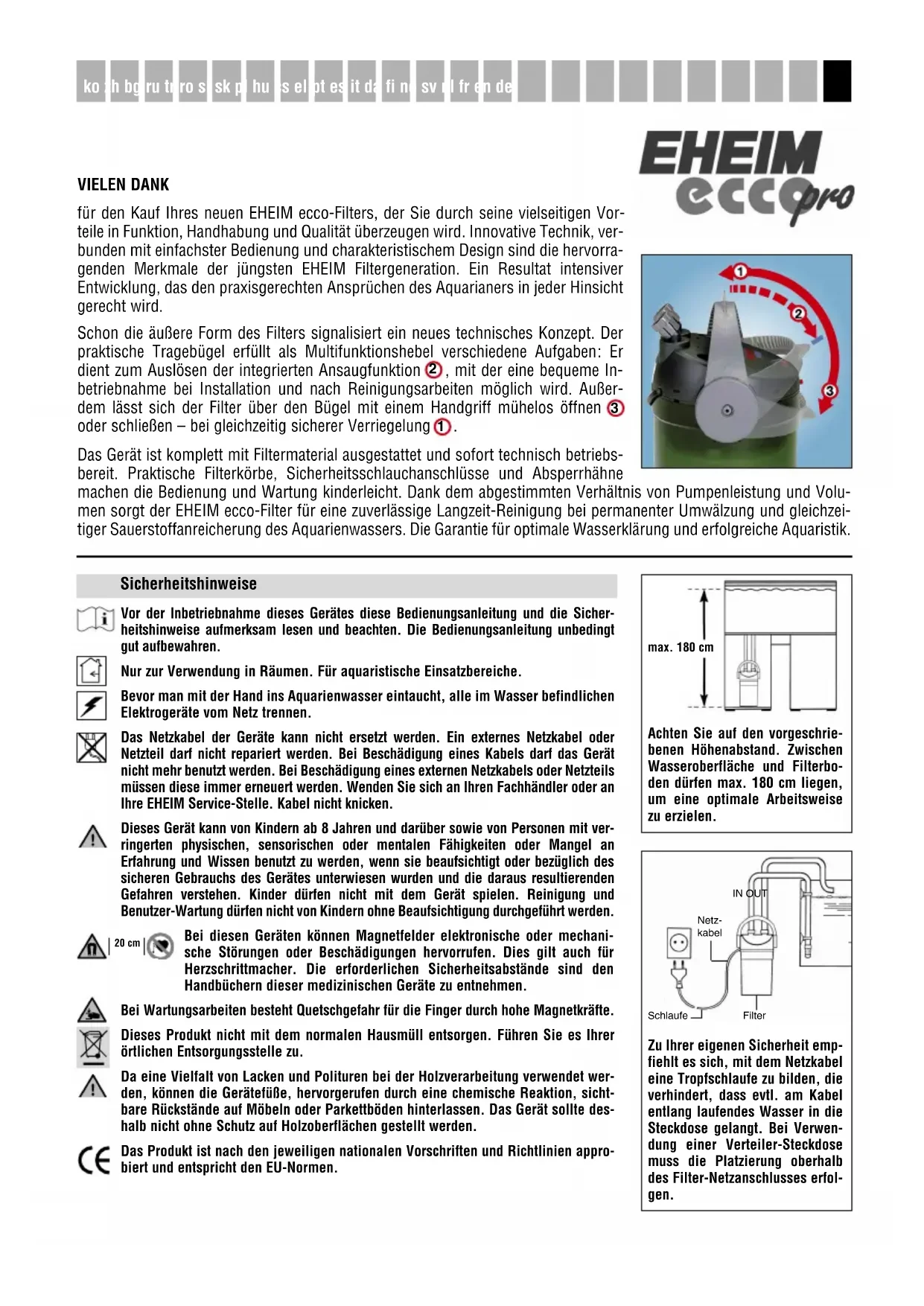

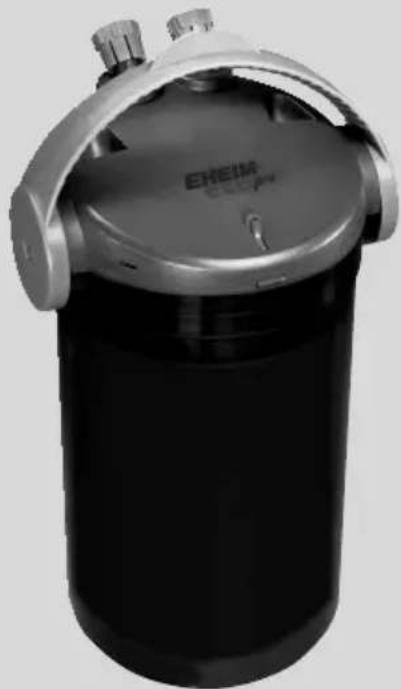

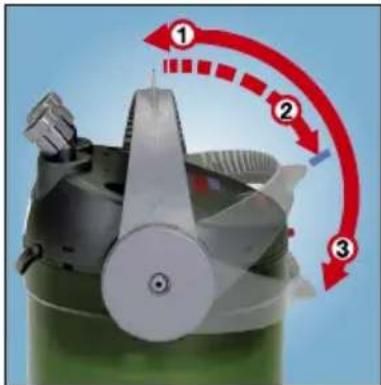

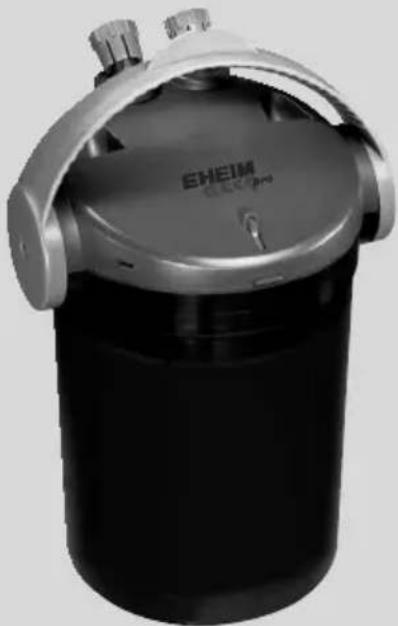

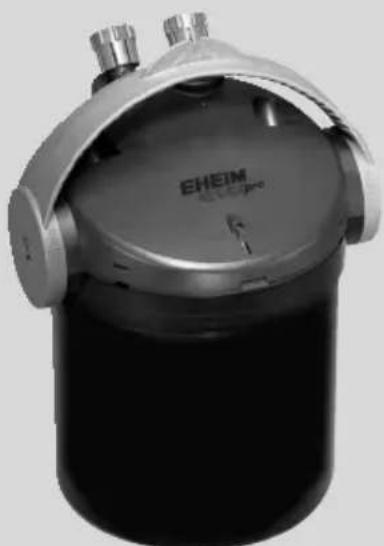

OUTVIELEN DANK für den Kauf Ihres neuen EHEIM ecco-Filters, der Sie durch seine vielseitigen Vor- teile in Funktion, Handhabung und Qualität überzeugen wird. Innovative Technik, ver- bunden mit einfachster Bedienung und charakteristischem Design sind die hervorra- genden Merkmale der jüngsten EHEIM Filtergeneration. Ein Resultat intensiver Entwicklung, das den praxisgerechten Ansprüchen des Aquarianers in jeder Hinsicht gerecht wird. Schon die äußere Form des Filters signalisiert ein neues technisches Konzept. Der praktische Tragebügel erfüllt als Multifunktionshebel verschiedene Aufgaben: Er dient zum Auslösen der integrierten Ansaugfunktion , mit der eine bequeme In- betriebnahme bei Installation und nach Reinigungsarbeiten möglich wird. Außer- dem lässt sich der Filter über den Bügel mit einem Handgriff mühelos öffnen oder schließen – bei gleichzeitig sicherer Verriegelung . Das Gerät ist komplett mit Filtermaterial ausgestattet und sofort technisch betriebs- bereit. Praktische Filterkörbe, Sicherheitsschlauchanschlüsse und Absperrhähne machen die Bedienung und Wartung kinderleicht. Dank dem abgestimmten Verhältnis von Pumpenleistung und Volu- men sorgt der EHEIM ecco-Filter für eine zuverlässige Langzeit-Reinigung bei permanenter Umwälzung und gleichzei- tiger Sauerstoffanreicherung des Aquarienwassers. Die Garantie für optimale Wasserklärung und erfolgreiche Aquaristik.

Vor der Inbetriebnahme dieses Gerätes diese Bedienungsanleitung und die Sicher- heitshinweise aufmerksam lesen und beachten. Die Bedienungsanleitung unbedingt gut aufbewahren. Nur zur Verwendung in Räumen. Für aquaristische Einsatzbereiche. Bevor man mit der Hand ins Aquarienwasser eintaucht, alle im Wasser befindlichen Elektrogeräte vom Netz trennen. Das Netzkabel der Geräte kann nicht ersetzt werden. Ein externes Netzkabel oder Netzteil darf nicht repariert werden. Bei Beschädigung eines Kabels darf das Gerät nicht mehr benutzt werden. Bei Beschädigung eines externen Netzkabels oder Netzteils müssen diese immer erneuert werden. Wenden Sie sich an Ihren Fachhändler oder an Ihre EHEIM Service-Stelle. Kabel nicht knicken. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit ver- ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt zu werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Bei diesen Geräten können Magnetfelder elektronische oder mechani- sche Störungen oder Beschädigungen hervorrufen. Dies gilt auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände sind den Handbüchern dieser medizinischen Geräte zu entnehmen. Bei Wartungsarbeiten besteht Quetschgefahr für die Finger durch hohe Magnetkräfte. Dieses Produkt nicht mit dem normalen Hausmüll entsorgen. Führen Sie es Ihrer örtlichen Entsorgungsstelle zu. Da eine Vielfalt von Lacken und Polituren bei der Holzverarbeitung verwendet wer- den, können die Gerätefüße, hervorgerufen durch eine chemische Reaktion, sicht- bare Rückstände auf Möbeln oder Parkettböden hinterlassen. Das Gerät sollte des- halb nicht ohne Schutz auf Holzoberflächen gestellt werden. Das Produkt ist nach den jeweiligen nationalen Vorschriften und Richtlinien appro- biert und entspricht den EU-Normen. 20 cm Sicherheitshinweise max. 180 cm Achten Sie auf den vorgeschrie- benen Höhenabstand. Zwischen Wasseroberfläche und Filterbo- den dürfen max. 180 cm liegen, um eine optimale Arbeitsweise zu erzielen. Netz- kabel Filter Schlaufe IN OUT Zu Ihrer eigenen Sicherheit emp- fiehlt es sich, mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser in die Steckdose gelangt. Bei Verwen- dung einer Verteiler-Steckdose muss die Platzierung oberhalb des Filter-Netzanschlusses erfol- gen. ko zh bg ru tr ro sl sk pl hu cs el pt es it da fi no sv nl fr en deZunächst die 4 Gummipuffer am Boden des Filterbehälters aufkleben. An den beiden Stutzen des Filters – die sich nach Wunsch in Richtung der Schlauchführung bewegen lassen – werden die Absperrhähne durch Festdrehen der Schraub- hülsen

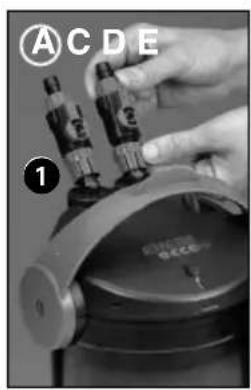

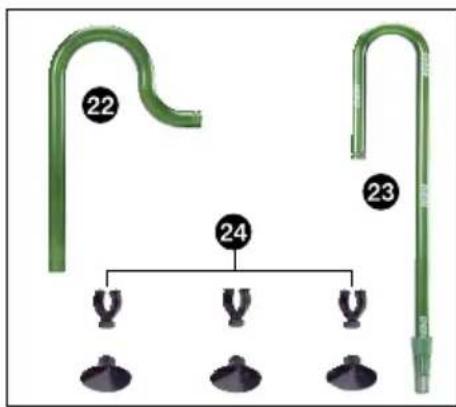

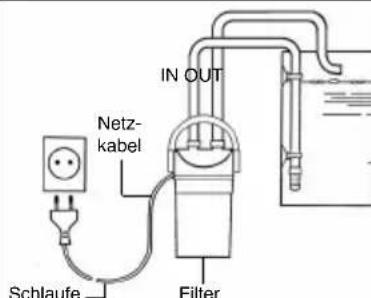

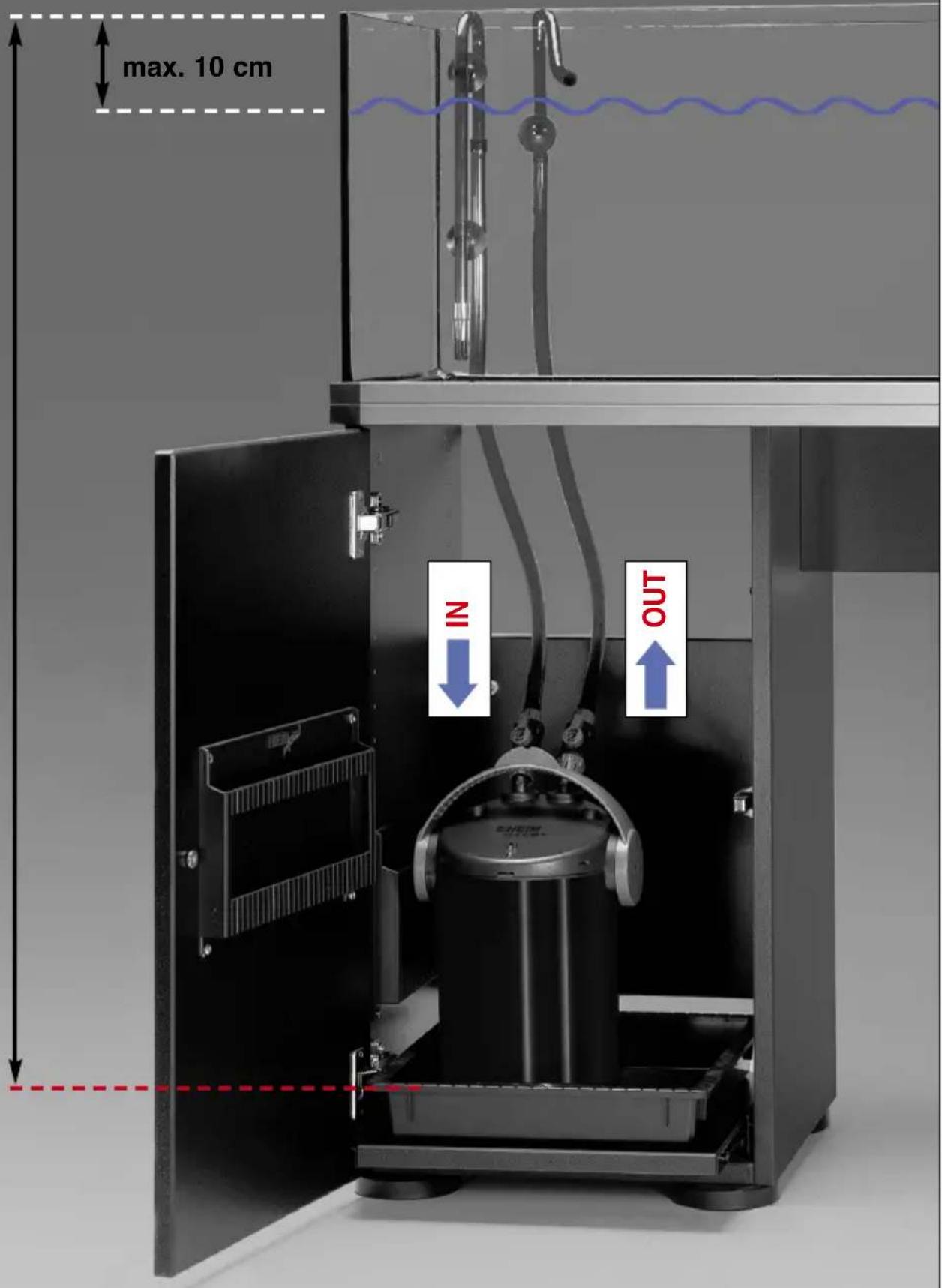

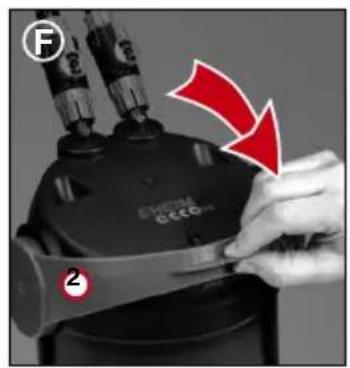

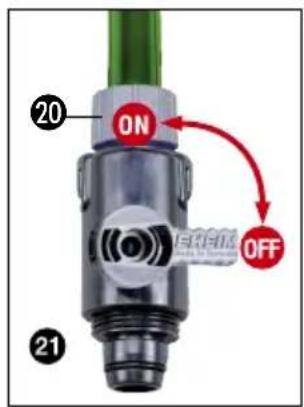

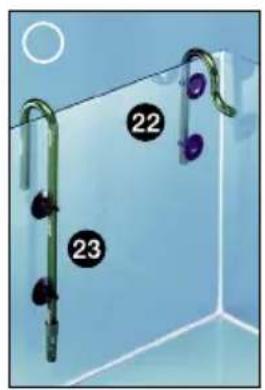

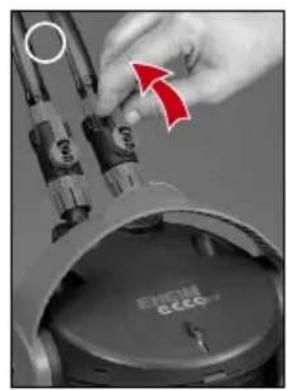

befestigt und mit den Aufklebern IN/OUT (Abb. B) markiert. Anschließend Auslaufbogen mit Hilfe der Saughalter am Aquarium montieren; Ansaugrohr und Filterkorb zusammen- stecken und mit den Saugern an der Beckeninnenwand befestigen (Abb. C). Schläuche auf die jeweils benötigte Länge abschneiden und min. 1 cm weit auf Ansaugrohr und Überlaufbogen aufschieben. Achten Sie darauf, dass die Schläuche nicht durchhängen. Verbinden Sie das Ansaugrohr mit dem Saugstutzen des Filters IN und den Auslaufbogen mit dem Druckstutzen OUT (Abb. D). Schläuche an den beiden Hähnen sichern, indem Sie die Überwurfmuttern Richtung Schlauch festdrehen. Hinweis: Die kompletten Schlauchverbindungen in regelmäßigen Abständen auf korrekten Sitz prüfen. Der Außenfilter enthält bereits das notwendige Standardfiltermaterial aus spe ziellen Filtermedien, einem Vorfilter mit Filterschwamm, einem Kohlevlies und dem Feinfiltervlies. Anschließend Filtermasse im Korb unter fließendem Wasser gründlich spülen, bis keine Wassertrübung mehr sichtbar ist. Nach dem Anschluss der Schlauchinstallation ist das Gerät technisch betriebsfertig. Ansaugfunktion: Öffnen Sie nun die beiden Absperrhähne an den Schlauchverbindungen (Abb. E) und klappen Sie den Multifunktionshebel langsam bis zum Anschlag der Sperrsicherung herunter (Abb. F), Hebelstellung . Dabei wird Wasser aus dem Aquarium angesaugt und der Überlauf hergestellt, so dass sich der Filtertopf automatisch füllt. Sobald das Wasser in den Filterbehälter einläuft, stellen Sie den Multifunktionshebel langsam wieder in die senkrechte Betriebsposition, bis er spürbar einrastet (Abb. G), Hebelstellung . Ist das System vollständig gefüllt, wird der Filter über den Netzanschluss in Betrieb genommen. ACHTUNG: Bei Betrieb in Hebelstellung ist eine mechanische und biologische Filterung nicht gewährleistet. Öffnen: WICHTIG. Schließen Sie zunächst den Absperrhahn der Saugseite IN (Abb. H) und danach den druckseitigen Hahn OUT (Abb. I), bevor Sie den Netzstecker ziehen (Abb. J). Beide Hähne durch Drehen der Schraubhülse

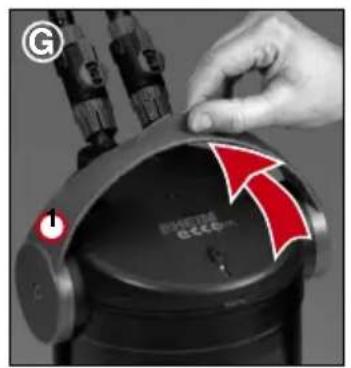

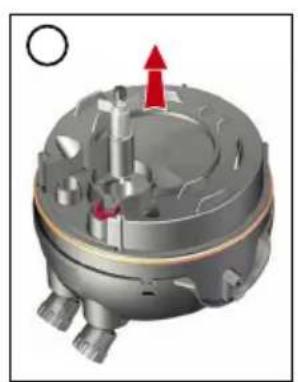

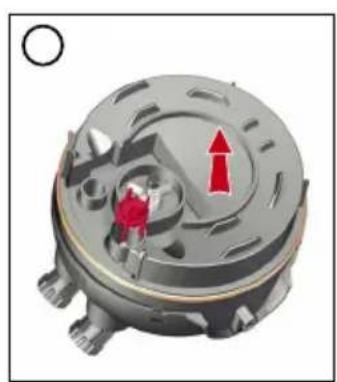

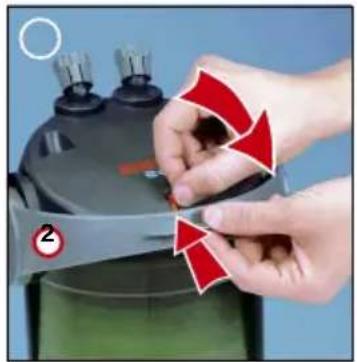

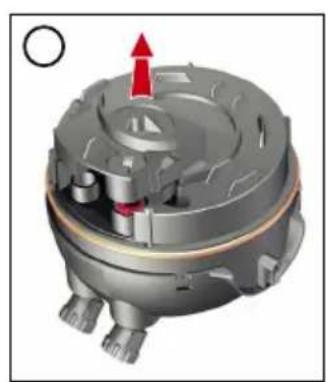

lösen, um die Absperrhähne vom Filter zu trennen. ACHTUNG: Wenn die Hähne vom Pumpenkopf nicht getrennt sind, lässt sich der Filter nicht öffnen. Klappen Sie jetzt den Multifunktionshebel langsam in seine waagrechte Stellung und entriegeln Sie dann mit kräf- tigem Druck die Sperrsicherung (Abb. L), so dass sich der Hebel darüberschieben lässt, bis er am Filterbehälter anliegt (Abb. M), Hebelstellung . Der Pumpenkopf wird dabei automatisch aus seiner Dichtung gezogen und kann abge- nommen werden. A - D Installation E - G Inbetriebnahme H - M Öffnen und Schließen des Filters

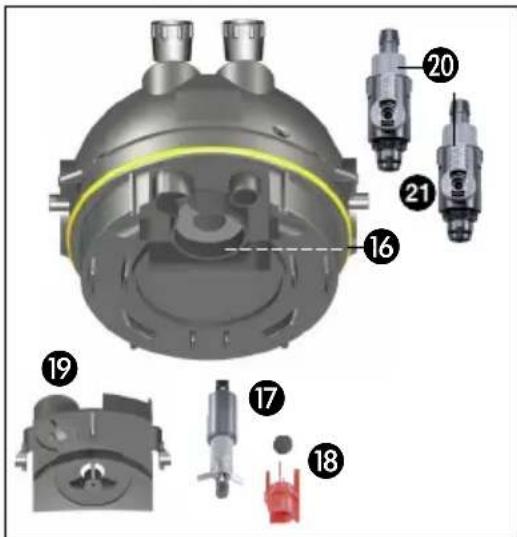

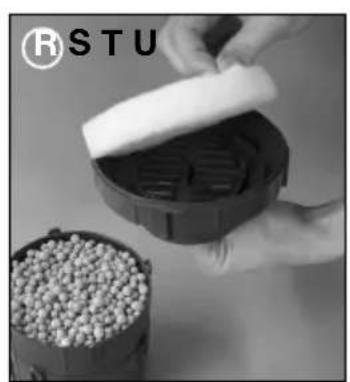

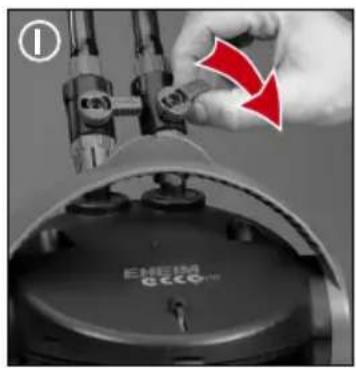

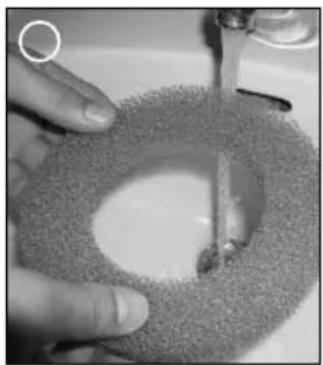

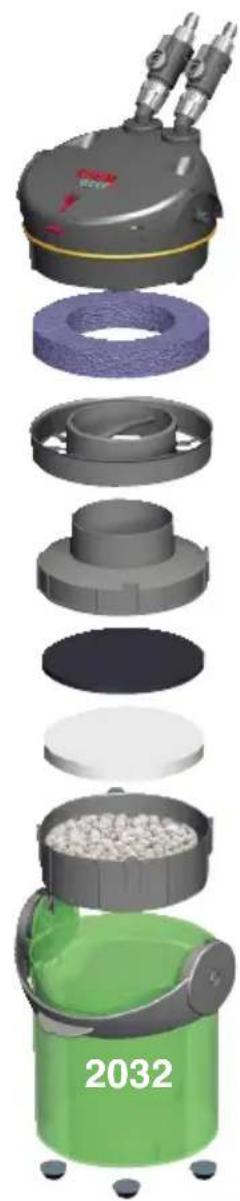

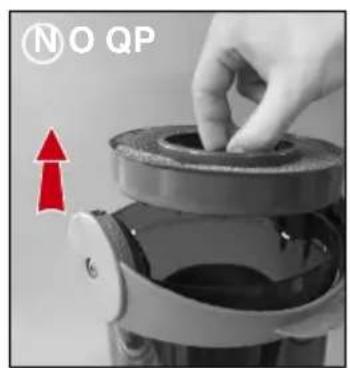

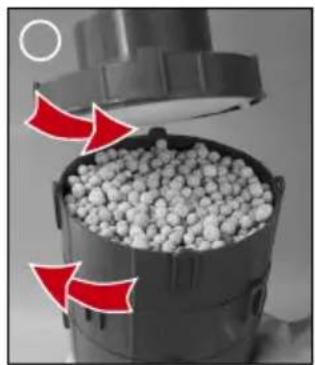

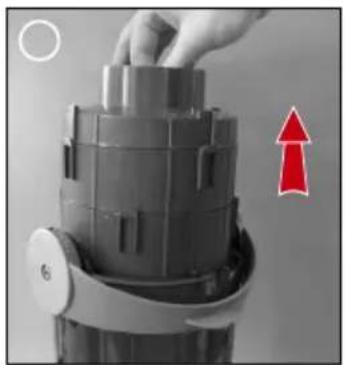

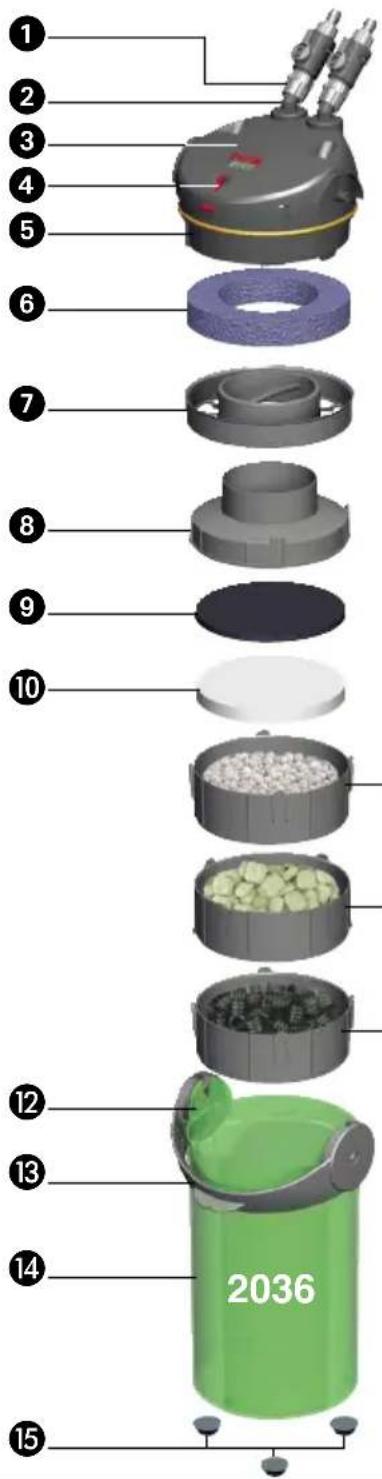

Siehe Umschlagklappe: A Schraubhülse B Saug- und Druckstutzen C Pumpenkopf D Sperrsicherung E Dichtring F Vorfiltermatte G Vorfilter H Deckel I Kohlevlies J Feinfiltervlies K Filtereinsätze mit Filtermaterial L Führung M Multi- funktionshebel N Filterbehälter O Gummipuffer P Pumpenkammer Q Pumpenrad R Kugel mit Kugelkäfig S Pumpenkammerdeckel T 2 x Überwurfmuttern 2 x Absperrhähne Auslaufbogen Ansaugrohr mit Filterkorb Saughalter.Filtermaterial in regelmäßigen Abständen auswaschen bzw. nach 2-3 Reinigungsintervallen erneuern. Der Zeitpunkt ist erkennbar, wenn der Wasserauslauf am Filter merklich nachlässt. Zur Erstinbetriebnahme enthält der Filter ein Kohlevlies, über das Rückstände von Reinigungsmitteln o.ä. adsorbiert werden. Kohlevlies nach ca. 2 Wochen aus dem Deckel entnehmen, da die Reinigungskraft dann erschöpft ist. Schließen Sie erst den Absperrhahn der Saugseite IN und danach den druckseitigen Hahn OUT, bevor Sie den Netz- stecker ziehen (Abb. H-J). Schraubhülsen der Hähne lösen, um das Schlauchsystem zu trennen. Dann wird der Filter über den Multifunktionsgriff , wie beschrieben, geöffnet. Entnehmen Sie den Vorfilter (Abb. N) und danach die Filtereinsätze (Filterkörbe), die komplett miteinander verrastet sind (Abb. 0) und sich durch eine kurze Drehbewegung trennen lassen (Abb. P). Vorfiltermatte aus dem Vorfilter ent- nehmen und unter lauwarmem Wasser ausspülen (Abb. Q). Das weiße Filtervlies aus dem Deckel entnehmen und bei jeder Reinigung erneuern (Best.-Nr. 2616320). Feinfiltervlies in den Deckel einlegen (Abb. R) und diesen anschließend auf die Filtereinsätze (Filterkörbe) aufdrehen. Der Vorfilter wird dann auf dem Deckel installiert. Der EHEIM ecco-Filter eignet sich hervorragend zur Wasserbehandlung im Schichtaufbau, der gegenüber der Stan- dard-Filtermasse einen ca. 30% höheren Wirkungsgrad erzielt. Dazu empfehlen wir EHEIM-Filtermassen, die mecha- nisch, biologisch, adsorptiv oder chemisch arbeiten. Der Aufbau in den Filtereinsätzen erfolgt grundsätzlich nach dem gezeigten Schema (siehe auf Umschlagseite). Von Zeit zu Zeit sollten Sie Pumpenkammer, Kugelventil und Schläuche reinigen, um die einwandfreie Funktion Ihres Filters zu gewährleisten. Die Pumpenkammer lässt sich öffnen, indem man beide Laschen des Pumpenkammerdeckels zusammendrückt und gleichzeitig am Zapfen nach oben abzieht (Abb. S). Pumpenrad, Kammer, Deckel und Kühlkanal werden mit einer wei- chen Bürste (Best.-Nr. 4009560) gereinigt. Anschließend drückt man den Pumpenkammerdeckel wieder auf den Pumpenkopf, bis die Schnapphaken einrasten. Das Kugelventil ist bei offener Pumpenkammer zugänglich. Es sorgt für den automatischen Verschluss während der Ansaugphase beim Filterstart. Kugelkäfig herausziehen (Abb. U), Kugel entnehmen und die Teile mit weicher Bürste rei- nigen. Beim Wiedereinsetzen darauf achten, dass die Kugel beweglich sitzt. Den Dichtring am Pumpenkopf anfeuchten oder mit Vaseline leicht einfetten, um die Funktionsbewegun-gen zu sichern. Wenn das Umklappen des Multifunktionshebels mit der Zeit schwergängig wird, sollten Sie den Dichtring erneuern (Best.-Nr. 7314058). Zur Reinigung der Schläuche empfehlen wir die EHEIM Universal-Reinigungsbürste Best.-Nr. 4004570. N - R Reinigung und Pflege S - U Pumpenkammer, Kugelventil und Dichtring Schließen: WICHTIG. Filterbehälter nie völlig mit Wasser füllen. Zum Aufsetzen des Pumpenkopfes muss der Multifunktionshebel am Filterbehälter anliegen, Hebelstellung , um die beiden seitlichen Bolzen am Pumpenkopf in die Führungen des Hebels einzusetzen. WICHTIG. Achten Sie beim Schließen darauf, dass der Dichtring rundum in der Nut sitzt. An schließend klappen Sie den Funktionshebel langsam über die Sperrsicherung wieder in die senkrechte Betriebs- stellung, Hebelstellung , wobei das Oberteil selbsttätig in seine Dichtung gezogen wird. Achten Sie auf die richtige Handhabung, um ein Einklemmen der Finger zu verhindern.
