BEDIENUNGSANLEITUNG Purity 450 Steam BRITA

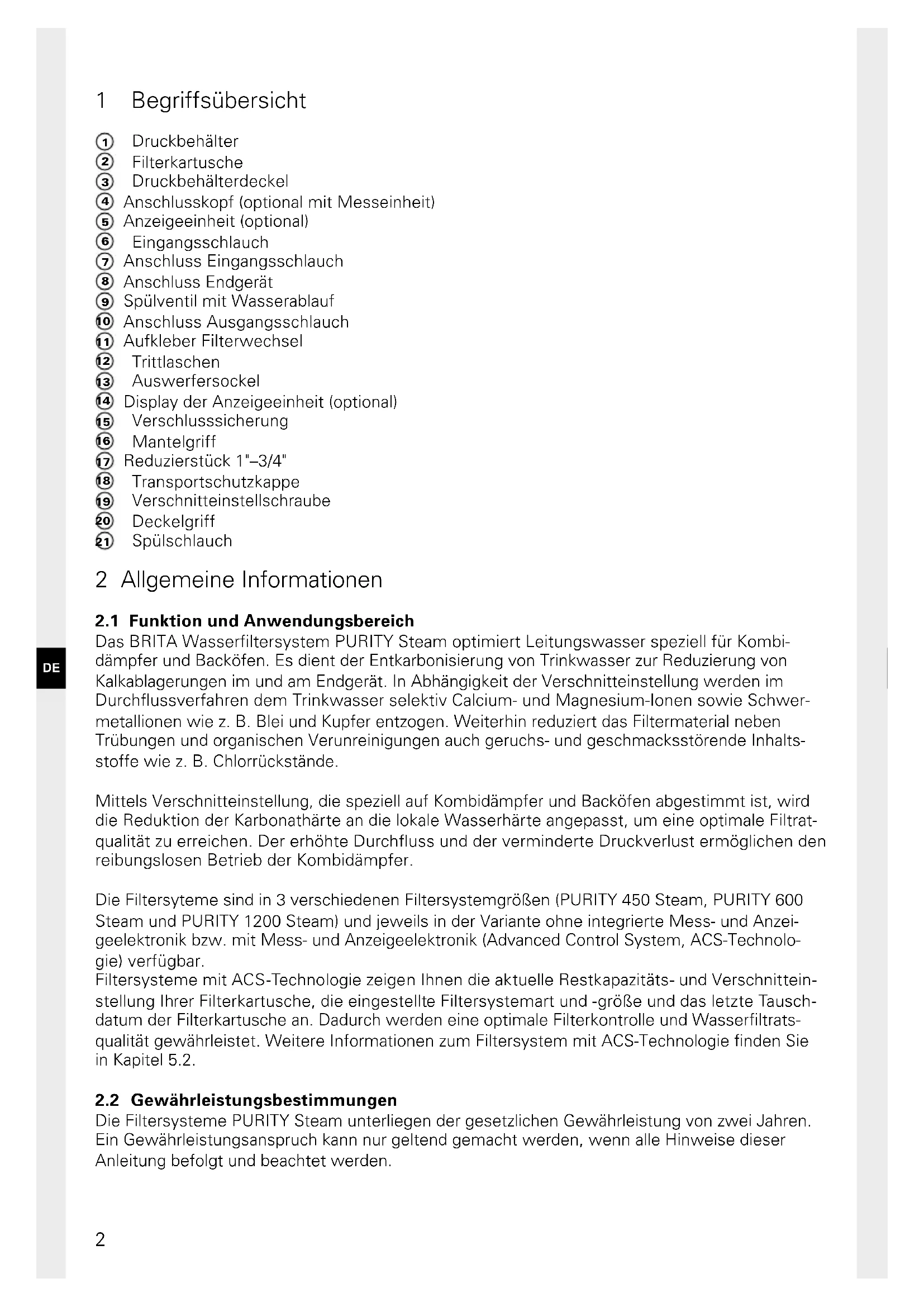

1 Begriffsübersicht
2 Allgemeine Informationen
3 Betriebs- und Sicherheitshinweise
4 Installation
5 Inbetriebnahme eines Neufilters
6 Austausch der Filterkartusche
7 Filterkapazität
8 Instandhaltung
9 Abfragemodus
10 Fehlerbehebung
11 Batterie
12 Technische Daten
13 Bestellnummern

English Page 20-36

1 Druckbehälter
② Filterkartusche
③ Druckbehälterdeckel
4 Anschlusskopf (optional mit Messeinheit)
⑤ Anzeigeeinheit (optional)
Eingangssschlauch
⑦ Anschluss Eingangsschlauch
Anschluss Endgerät
Spulventil mit Wasserablauf
10 Anschluss Ausgangsschlauch
1 Aufkleber Filterwechsel
Trittlaschen
13 Auswerfersockel
14 Display der Anzeigeeinheit (optional)
15 Verschlussssicherung
Mantelgriff
17 Reduzierstück 1"-3/4"
18 Transportschutzkappe
19 Verschnitteinstellschaube
20 Deckelgriff
Spulschlauch

2 Allgemeine Informationen

2.1 Funktion und Anwendungsbereich

Das BRITA Wasserfiltersystem PURITY Steam optimiert Leitungsswasser speziell für Kombidämpfer und Backöfen. Es dient der Entkarbonisierung von Trinkwasser zur Reduzierung von Kalkablagerungen im und am Endgerät. In Abhängigkeit der Verschnitteinstellung werden im Durchflussverfahren dem Trinkwasser selektiv Calcium- und Magnesium-lonen sowie Schwermetallionen wie z. B. Blei und Kupfer entzogen. Weiterhin reduziert das Filtermaterial herein Trübungen und organischen Verunreinigungen auch geruchs- und geschmacksstörende Inhaltsstoffe wie z. B. Chlorrückstände.

Mittels Verschnitteinstellung, die speziell auf Kombidämpfer und Backöfen abgestimmmt ist, wird die Reduktion der Karbonathärte an die lokale Wasserhärte angepasst, um eine optimale Filtratqualität zu erreichen. Der erhöhte Durchfluss und der verminderte Druckverlust erfolglichen den reibungslosen Betrieb der Kombidämpfer.

Die Filtersysteme sind in 3 verschiedene Filtersystemgroßen (PURITY 450 Steam, PURITY 600 Steam und PURITY 1200 Steam) und jeweils in der Variante ohne integrierte Mess- und Anzeigeelektronik bzw. mit Mess- und Anzeigeelektronik (Advanced Control System, ACS-Technologie) verfügbar.

Filtersysteme mit ACS-Technologie zeigen Ihnen die aktuelle Restkapazitäts- und Verschnitteinstellung ihrer Filterkartusche, die eingestellte Filtersystemart und -große und das letzte Tauschdatum der Filterkartusche an. Dadurch werden eine optimale Filterkontrolle und Wasserfiltratsqualität gewährleistet. Weitere Informationen zum Filtersystem mit ACS-Technologie finden Sie in Kapitel 5.2.

2.2 Gewährleistungsbestimmungen

Die Filtersysteme PURITY Steam unterliegen der gesetzlichen Gewährleistung von zwei Jahren. Ein Gewährleistungsanspruch kann nur geltend gemacht werden, wenn alle Hinweise dieser Anleitung befolgt und beachtet werden.

2.3 Lagerung/Transport

Umgebungsbedingungen bei Lagerung und Transport in den technischen Daten (Kapitel 12) beachten.

Das Handbuch ist als Teil des Produkts zu verstehen und während der gesamten Lebensdauer des Filtersystems aufzubewahren und an nachfolgende Besitzer weiterzugegeben.

2.4 Recycling/Entsorgung

Durch die ordnungsgemäße Entsorgung these Products und dessen Verpackungsbestandteile tragen Sie dazu bei, potenzielle negative Auswirkungen auf Menschen und Umwelt zu vermeiden, die durch die unsachgemäße Entsorgung auftreten konnten.

Die Batterie und die Anzeigeeinheit dürfen nicht verbrannt und nicht in den Hausmüll geworfen werden.itte sorgen Sie fur eine ordnungsgemäß Entsorgung gemäß der ortlichen gesetzlichen Bestimmungen. Siehe hierzu auch Kapitel 11.

Erschöpfte Filterkartuschen werden bei Anlieferung an die angegebenen BRITA-Adressen (siehe Umschlagrückseite) zurückgenommen.

3 Betriebs- und Sicherheitshinweise

3.1 Qualifiziertes Personal

Installation und Instandhaltung des Filtersystems darf nur von geschultem oder autorisiertem Personal vorgenommen werden.

3.2 Bestimmungsgemäßer Gebrauch

Der einwandfrei und sichere Betrieb des Produkts setzen die in thisem Handbuch beschriebene Vorgehensweise für Installation, Gebrauch und Instandhaltung voraus.

Hinweis: Das Filtersystem sowie die systemspezifischen Filterkartuschen PURITY Steam)dufenur vor nachgeschalteten Endgeräten wie Heilluftdampfern, Kombidampfern oder Backöfen zumEinsatz kommt.

3.3 Haftungsausschluss

Die Installation muss genau nach den Angaben in thisem Handbuch ausgeführrt werden. BRITA haftet nicht für etwaige Schäden einschließlich Folgeschäden, die durch falsche Installation oder falschen Gebrauch des Produkts entstehen können.

3.4 Spezifische Sicherheitshinweise

• Als Speisewasser für das BRITA Wasserfilter-SystemarfasschliebHsser in Trinkwasserqualitat verwendet werden. Das BRITA Wasserfiltersystem ist nur fur die Kaltwasseranwendung innerhalb des in Kapitel 12 angegebenen Wassereingangstemperaturbereichs geeignet. Keinesfalls darf mikrobiologisch belastetes Wasser oder Wasser unbekannter Qualitat ohne eine vorangegangene angemessene Desinfektion eingesetzt werden.
• Im Fall einer Abkochaufforderung für das Leitungswasser von officieller Stelle ist das Filtersystem außer Betrieb zunehmen. Nach Ende der Abkochaufforderung müssen die Filterkartusche getauscht sowie die Anschlüsse gereinigt werden.
  Aus hygienischen Gründen wird das Filtermaterial der Kartusche einer speziellen Behandlung mit Silber unterzogen. Eine geringe Menge Silber, die gesundheitlich unbedenklich ist, kann an das Wasser abgegeben werden. Diese steht in Einklang mit den Empfehlungen der Weltgesundheitsorganisation (WHO) für Trinkwasser. Es kann jeder allenfalls zu einer Überschreitung der im Codex Alimentarius Austriacus genommen Werte kommt.
• Hinweis für Nierenkranke oder Dialysepatienten: Wahlend des Filtrervorgangs kann es zu einer leichten Erhöhung des Kaliumgehalts kommt. Sollten Sie nierenkrank sein und/oder eine spezielle Kaliumdiät einhalten müssen, empfehlen wir eine vorherige Abstimmung mit Ihrem Arzt.

• Das Wasserfiltrat ist gemäß EN 1717 in die Kategorie 2 eingestuft.

• BRITA empfeihlt, das Filtersystem nicht über einen längeren Zeitraum außer Betrieb zu denen. Sollte das BRITA Filtersystem PURITY Steam eine Tage nicht in Gebrauch sein (zwei bis drei Tage), empfehlen wir, das Filtersystem mit dem in unterstehender Tabelle angegebenen Spülvolumen X zu spulen. Nach Stagnationszeiten von über vier Wochen sollte der Filter gemäß unterstehender Tabelle mindestens mit dem Spülvolumen Y gesplt oder alternativ ausgetaucht werden.itte beachten Sie hierzu auch die maximale Einsatzdauer der Filterkartusche von zwölf Monaten (Kapitel 6).

Filtersystem Spülvolumen X	nach 2-3 Tage Stagnation	Spülvolumen Y nach 4 Wochen Stagnation
PURITY 450 Steam 6 Liter 30 Liter
PURITY 600 Steam 12 Liter 60 Liter
PURITY 1200 Steam 24 Liter 120 Liter

Das Filtersystem ist nicht beständig gegen stark konzentrierte Reinigungsmittel (z. B. Bleichmittel, chlorierte Lösungsmittel, starke Oxidationsmittel) undarf nicht mit diesen in Kontaktkommen.
- Während des Betriebsarf das Filtersystem nicht geöffnet oder demontiert werden. Die Filter-kartuschearf nicht geöffnet werden.
- Druckbehälter und Druckbehälterdeckel des Filtersystems sind -bei sachgemäßer Installation und Nutzung sowie bei Einhaltung der in den technischen Daten genannten Betriebsbedingungen- auf eine Lebensdauer von bis zu 10 Jahren ausgelegt (ab Installationsdatum). Spätestens nach Ablauf von 10 Jahren muss in jedem Fall ein Austausch erfolgen. Die Schläuche,müssen turnusgemäß spätestens nach 5 Jahren ausgewechselt werden.

- Produktionsdatum:

Produktionscodeaufkleber Filterkartusche und Umkarton, Beisiel: B612002010

6 Produktionsjahr, hier: 2016

12 Produktionswoche, hier: Kalenderwoche 12

002 Chargennummer Filtermedium, hier die Mengenäßig abgefüllte zweite Charge

010 laufende Nummer der Filterkartusche, hier die zehnnte Kartusche aus der zweiten Charge

Produktionscodeaufkleber Anschlusskopf - Beispiel: 1001801 E 619316008764
1001801	BRITA Identifikationsnummer
E	Lieferantenkennung
6 Produktionsjahr, hier: 2016
19 Produktionswoche, hier: Kalenderwoche 19
3 Produktionsstag von Montag (1) bis Freitag (5), hier: Mittwoch
16 Produktionsjahr, hier: 2016
008764	Fortlaufende Identifikations-Nummer

Produktionsdatum Drucknehmer und Drucknehmerdeckel, Beisiel: 0316
03	Produktionsmonat, hier: März
16 Produktionsjahr, hier: 2016

3.5 Sicherheitsstechnische Montagehinweise

• Das mit dem Filter betriebene Endgerät muss vor Installation kalkfrei sein.
• Filtersystem vor Sonneneinstrahlung und mechanischen Beschädigungen schützen. Nicht in der Nähe von Hitzequellen und offenem Feuer montieren.
• Vor dem Eingangsschlauch des Filtersystems muss ein Absperrventil installment sein.
• Ist der Wasserdruck größter als 6,9 bar oder bestehen gesetzliche Anforderungen, muss ein Druckminderer vor das Filtersystem eingebaut werden.
• Am Wassereingang des Filterkopfs ist ein vom DVGW baumustergeprüfter Rückflussverhinderer workseitig eingebaut.
• Zwischen Wasserfilter und Verbraucher dürfen keine Kupferrohre und keine verzinkten oder vernickelten Rohre/Verbindungsstücke eingebaut sein. Hier wird der Einsatz von BRITA Schlauchsets empfohlen. Bei der Werkstoffauswahl von wasserberührenden Teilen nach dem BRITA Filtersystem muss beachtet werden, dass das entkarbonisierte Wasser verfahrensbedingt frei Kohlensäure enthalt.

Die Installation aller Teile ist entsprechend der landerspezifischen Richtlinien zur Installation von Trinkwassereinrichtungen durchzufahren.
- Für die Aufstellung und den Betrieb des Filtersystems sind unter anderem die BG-Regeln „Arbeiten in Kichenbetrieben" des Fachausschusses „Nahrung- und Genussmittel" der BGZ (BGR111) zu beachten.

4 Installation

Achtung: Vor Installation die technischen Daten (Kapitel 12) und die Betriebs- und Sicherheitshinweise (Kapitel 3) beachten. Nach Lagerung und Transport unter 0^ ist das Produkt bei geöffnter Originalverpackung mindestens 24 Stunden vor Inbetriebnahme unter den angegebenen Umgebungstemperaturen (Kapitel 12) bei Betrieb zu lagern.

4.1 Lieferumfang

Nehmen Sie vor der Installation den gesamten Lieferumfang aus der Verpackung und prufen Sie diesen auf Vollständigkeit:

1 x Druckbehälter ①
1x Druckbehälterdeckel 3
1 x Filterkartusche ②
1 x Handbuch
1 x Karbonathärtetest
1 x Aufkleber fur Service-Pass (orange)
1 x Reduzierstück 1"-3/4"

Sollten Teile des Lieferumfangs fehlen, wenden Sie sichitte an die fur Sie zuständige BRITA Geschäftsstelle (siehe Umschlagrückseite).

4.2 Montage des Druckbehalters und Druckbehälterdeckels

• Mit beiden Füssen auf die Trittlaschen 12 stellen.
• Druckbehälter ① anheben und im Uhrzeigersinn drehen, bis Mantelgriffe ⑥ über den Trittlaschen ⑫ stehen.
• Transportschutzkappe 18 von Filterkartusche entfernen.
• O-Ring-Dichtung der Filterkartusche ② auf korrekten Sitz in Nut, Verschmutzung und Beschädigung überprüfen. Hinweis: Der Kartuschensitz ist werkseitig mit lebensmittelelechtem Schmier mittel gefettet.
• Mit beiden Füssen auf die Trittlaschen 12 stellen und Druckbehalterdeckel 3 auf Druckbehalter 1 aufsetzen. Die Positionierung der Pfeilmarkierung am Deckelgriff 20 muss damit mit der Nut „INSERT" übereinstimmen.
• Druckbehälterdeckel ③ nach unten drücken und im Uhrzeigersinn bis zum Einrasten der Verschlussicherung ⑤ drehen.

4.3 Montage Eingangs- und Ausgangsschläuche

Hinweis: Die Eingangs- und Ausgangsschläuche sind nicht im Standard-Lieferumfang enthalten.

Die Verwendung von BRITA-Schlauchsets wird empfohlen (Kapitel 13).

• Eingangsschlauch ⑥ am Eingang des Anschlusskopfs ④ und Ausgangsschlauch ⑩ am Ausgang des Anschlusskopfs ④ montieren.

Hinweis: Eingang "IN" und Ausgang "OUT" des Anschlusskopfs 4 sind mit O-Ringen als Dichtungen ausgestattet, deshalb dürfen hier keine zusätzlichen Flachdichtungen verwendet werden. Auf korrekten Sitz der O-Ringe achten.

Achtung: Das max. Anzugsdrehmoment an den 1"- und 3/4"-Anschlüssen darf 15 Nm nicht über-schreiben! Es durfen nur Schlauchanschlüsse mit Flachdichtungen eingesetzt werden. Schläuche mit konischen Verschraubungen beschädigen die Anschlüsse des Filterkopfs und führen zum Erlöschen des Gewährleistungsanspruchs! Für den Geräteanschluss)duren nur Schläuche verwendet werden, die DVGW-W 543 entsprechen.

Vor Montage FlieBrichtung an der Oberseite des Filterkopfs beachten, IN" = Wassereingang, "OUT" = Wasserausgang. Vor Installation Einbauabmessungen und Betriebslage (Kapitel 12) beachten. Werden keine original Schläuche verwendet, muss das mitgelieferte Reduzierstück 1^ - 3 / 4^ ⑰ verwendet werden, um eine korrekte Abdichtung des Rückflussverhinderers (im Wassereingang vormontiert) zu gewährleisten.

5 Inbetriebnahme eines Neufilters

5.1 Verschnitteinstellung für Filtersysteme ohne und mit Mess- und Anzeigeeinheit

• Bestimmung der lokalen Karbonathärte in Grad deutscher Härte dH (BRITA Nomenklatur KH) durch beiliegenden Karbonathärtest.
• Verschnitteinstellung an der Verschnitteinstellschraube 19 prufen.

Hinweis: Die Verschritteinstellung ist werkseitig auf Position 1 eingestellt und kann entsprechend der lokalen Karbonathärte und der Anwendung angepasst werden (Kapitel 7).

5.2 Inbetriebnahme der Filtersysteme mit Mess- und Anzeigeeinheit

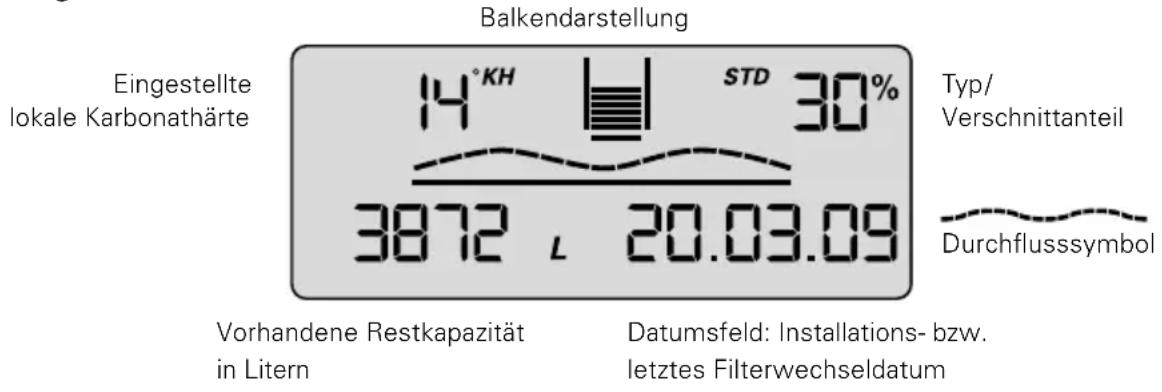

Darstellung im Betriebsmodus

Karbonathärte

Die Einheiten der Karbonathärte konnen je nach Bedarf auf deutsche ^ dH (= Anzeigeneinstellung ^ KH ), Englische ( ^ e = Clark ) (= Anzeigeneinstellung ^ EH ), Französische ( ^ f ) (= Anzeigeneinstellung ^ FH ), US-amerikanische (grains per gallon) (= Anzeigeneinstellung gpg) oder internationale Härtwerte (mg/L CaCO₃) (= Anzeigeneinstellung mg/L) eingestellt werden. Wird im Verlauf der Filterbetriebsdauer die Einstellung der Härteart (= Einheit) geändert, so erfolgt eine automatische Umrechnung der ursprünglich eingestellten Werte.

Balkengrafik

Darstellung der verbleibenden Restkapazität anhand von Balkengrafik. Nach der Installation eines neuen Filtersystems bzw. nach einem Filterwechsel ist die symbolisierte Filterkartusche mit 10 Balken komplett gefüllt.

Verschnittanteil in Prozent

Der Verschnittanteil wird definiert als der Anteil des nicht entkarbonisierten Wassers an der Gesamtfiltratmenge und wird in Prozent angegeben.

Durchflusssymbol

Bei Wasserentnahme über das Filtersystem wird eine grafische Welle im Display angezeigt.

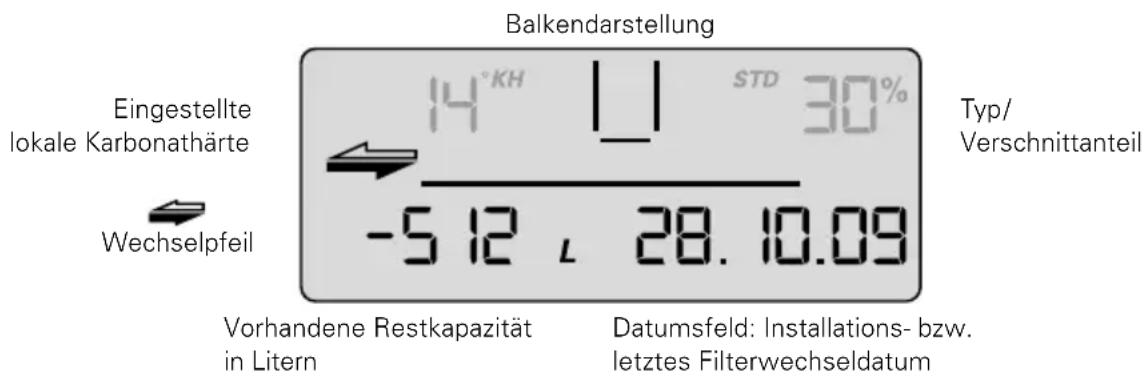

Vorhandene Restkapazität der Filterkartische

Die Restkapazität der Filterkartusche wird je nach Auswahl in Litern oder in US-Gallonen angezeigt. Bei Wasserentnahme wird in 1-Liter- bzw. 1-US-Gallonen-Schritten ruckwärts gezählt. Ist die Kartusche erschöpf, so wird die Kapazität negativ angezeigt und blinkt.

Bei 20% Restkapazität beginnen die beiden letzten Balken in der Balkengrafik zu blinken.

Bei 10% Restkapazitat blinkt der letzte Balken in der Balkengrafik mit den beiden Wechselpfeilen.

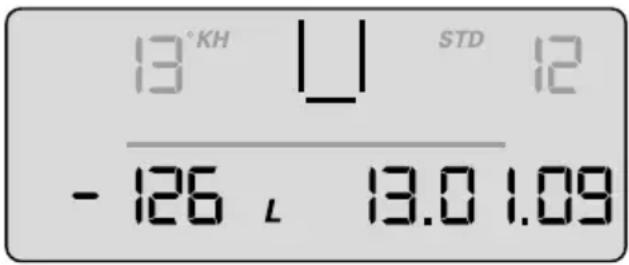

Ab 0% Restkapazität blinken der negative Balken und die Wechseelpfeile abwechseld mit der negativ dargestellt den Restkapazität.

Ist das Monatslimit bis auf einen Monat vor Ablauf des eingestillten Zeit limits erreicht, so wird dies durch Blinken des Datumsfelds signalisiert.

Sind das Monatslimit zu 100% erreicht, wird dies durch ein abwechselndes Blinken des Datumsfelds und der Wechselpflege signalisiert.

Ist die Restkapazität und das Monatslimit überschritten, wird dies durch Blinken der negativen Restkapazität und des Datumsfelds abwechselnd mit den Wechselpfeilen signalisiert.

Datum der Filterkartuscheninbetriebnahme bzw. letzter Filterkartuschenwechsel

Das Datum der Filterkartuscheninbetriebnahme bzw. der letzte Filterkartuschenwechsel wird folgendermaßen angegeben:

Beispiel: 28.10.09
28 Tag, hier der 28.	tag
10 Monat, hier Oktober
09 Jahr, hier 2009

AuswahlderMaBeinheiten

In der Anzeige des Displays kann zwischen europäischen, US-amerikanischen und internationalen Maß einheiten gewählt werden.

Europäische Maßeinheiten: je nach Filtersystemtyp (STD, STM oder FIN) vorgegebene Härtegrad-heit ^ , ^ , ^ oder ^ auswahlen. Die Volumeneinheit sowie das Datenformat werden dann automatisch in Litern und TT.MM.JJ angezeigt.

US-amerikanische Maßeinheiten: Härtegradeinheit gpg auswahlen, die Volumeneinheit sowie das Datumformat werden dann automatisch in US-Gallonen und MM.TT.JJ angezeigt.

Internationale Maßeinheiten: Härtegradeinheit mg/L auswahlen, die Volumeneinheit sowie das

Datumssformat werden dann automatisch in Litern und TT.MM.JJ angezeigt.

Parametrieren

Folgende Parameter mussen eingegeben werden:

- Filtersystemtyp und -große

STD 4 = PURITY 450 Quell ST

STD 6 = PURITY 600 Quell ST

STD 12 = PURITY 1200 Quell ST

- Härteeinheit sowie Wert der Wasserhärte

Für die entsprechenden Filtersystemtypen können folgende Härteeinheiten ausgewählt werden:

Einheit der Karbonathärte für die Filtersystemtypen STD und STM:

^ KH (deutsche Härteeinheit)

EH (englische Härteeinheit)

^ FH (französische Härteeinheit)

gpg (US-amerikanische Härteeinheit)

mg/L (internationale Härteeinheit)

Einheit der Gesamthärte für den Filtersystemtyp GYP konnen

^ DH (deutsche Härteeinheit)

^ EH (englische Härteeinheit)

^ FH (französische Härteeinheit)

gpg (US-amerikanische Härteeinheit)

mg/L (internationale Härteeinheit)

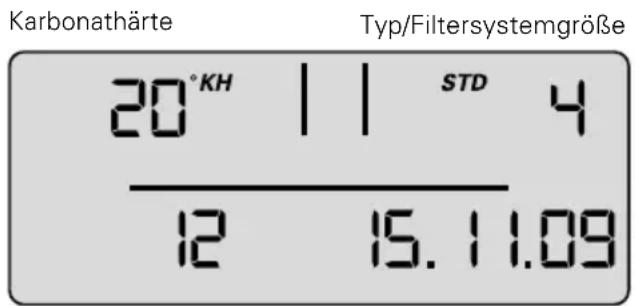

- Monatslimit 2-12

DatumsfeldErschöpfung nach Monaten

Erinnerungsfunktion Filtrereinsatzdauer in Monaten

Unabhängig von der Funktion Restkapazitätsanzeige konnen Sie ein Monatslimit von

2-12 Monaten einstellen, um eine Erinnerungsfunktion zum Filtertausch zu aktivieren. Ist das Monatslimit bis auf einen Monat vor Ablauf des Zeitlimits erreicht, wird dies durch Blinken des Datumsfelds signalisiert. Werkseite sind 12 Monate eingestellt.

Beispiel: Einstellung 9 Monate, das Datumsfeld beginnnt nach 8 Monaten im Display zu blinken.

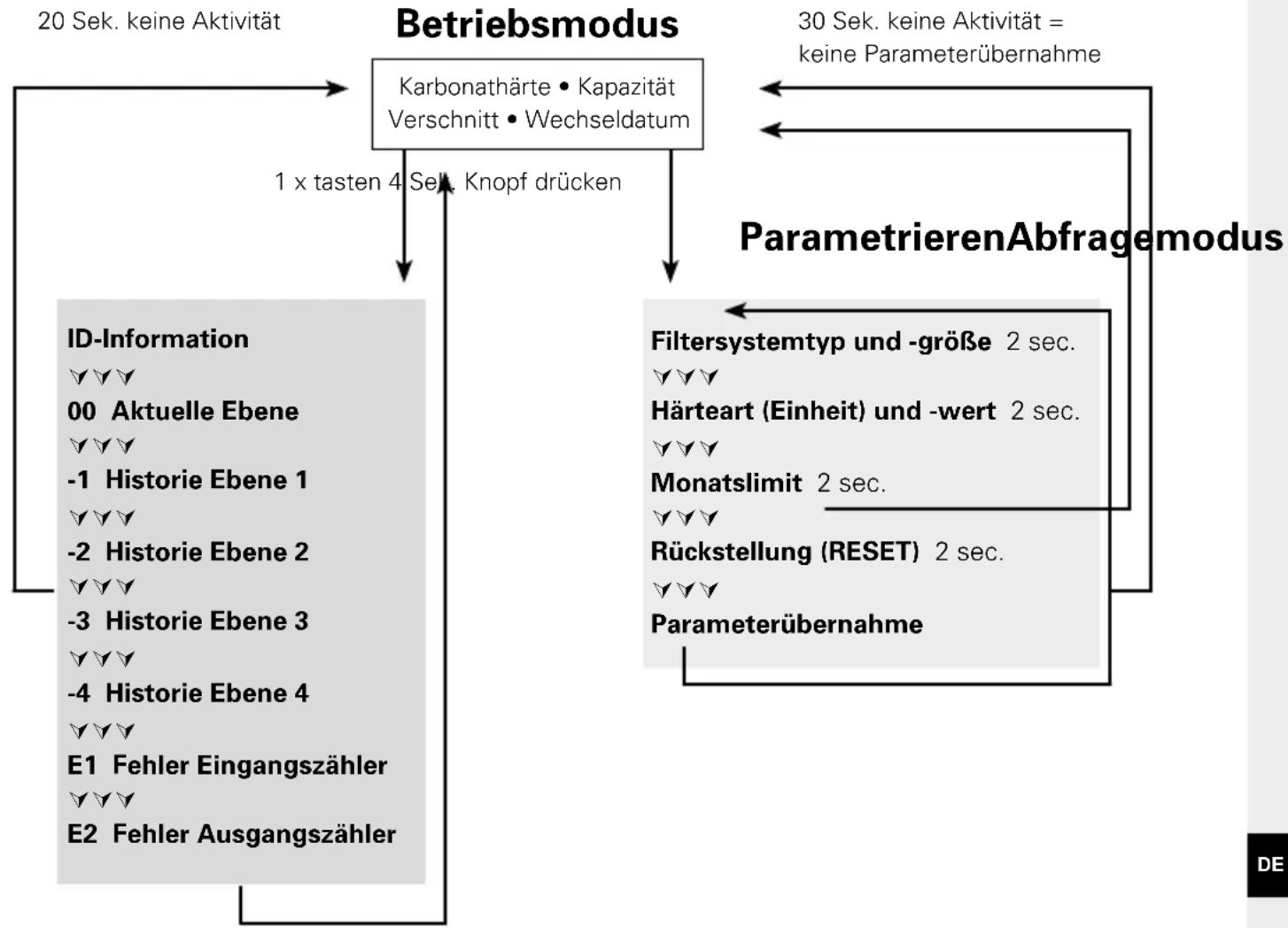

Bedienung der Anzeigeeinheit

Zur Bedienung der Anzeigeeinheit muss diese von der Anschlussarmatur abgenommen werden. Anzeigegehause um ca. 10 mm nach oben schiben und Anzeigeeinheit nach vorn entnahmen. Die Bedienung der Anzeigeeinheit findet über einen Taster auf der Rückseite der Anzeigeeinheitstatt.

Die Anzeigeeinheit wird im Standby-Modus ausgeliefert. Um die Anzeige zu aktivieren, den rückseitigen Taster 1 Mal kurz betätigten und anschließend nach der Parameteingabe einen Reset durchführren.

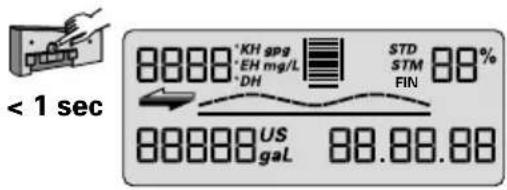

Parameteingabe Wasserhärte und Filtersystemgroße

In dieser Ebene werden für den Betrieb notwendige Parameter manuell eingestellt. Es erfolgt die Auswahl des Filtersystemtypus und der -große, die Einstellung der Härteeinheit, die Eingabe der lokalen Karbonat- bzw. Gesamthärte des Leitungsswassers und die Aktivierung der maximalen Kartuschen-Lebensdauer (Monatslimit). Danach muss eine Parameterübernahme durchgeführrt werden.

Zum Aktivieren der Anzeige den rückseitigen Taster 1× betätigten (< 1 Sekunde) bis Datenfeld erscheint.
- Taster so lange betätigten (> 4 Sekunden und < 10 Sekunden), bis Parameteingabe des Filtersystemypes und -große blinken.
- Taster so Lange betätigten (> 2 Sekunden), bis der Filtersystemtyp (STD, STM, FIN) und der dazugehörige Wert für die Filtersystemgroße (04, 06, 12) erreicht sind.
- Taster 1 x betätigen (< 1 Sekunde), um zur{nachsten Parameteingabe Härteinheit zu gelangen. Härteeinheit blinkt.
- Taster so lange betätigten (> 2 Sekunden), bis die gewünschte Härteeinheit gewählt ist.
- Taster 1 x betätigen (< 1 Sekunde), um zur nachsten Parameteingabe Härtwert zu gelangen. Härtwerteingabe blinkt.

• Taster so lange betätigten (> 2 Sekunden), bis der Wert für die Wasserhärte ansteigt, und so lange betätigten halten, bis der gewünschte Wert erreicht ist.
• Taster 1 × betätigen (< 1 Sekunde), um zur nachsten Parameteingabe Monatslimit zu gelangen. Monatslimiteingabe blinkt.
• Taster so lange betätigten (> 2 Sekunden) und gedrück halten, bis der gewünschte Wert erreicht ist.

Die eingestellten Parameter können nun übernommen werden. Bei gewündlicher Parameterübernahme gehen Sie wie folgt vor:

• Taster 1 x betätigen (< 1 Sekunde), bis die Meldung „Reset" erscheint und blinkt.
• Taster 1 x betätigen (>2 Sekunden), bis die Gesamtkapazität (bei 0% Verschnitt) und das aktuelle Datum erschreiben.

Die eingestellten Parameter wurden übernommen.

Hinweis: Erfolgt länger als 30 Sekunden keine Eingabe, kehrt die Anzeige in den Standby- bzw. Betriebsmodus zurück, ohne geänderte Parameter zu übernehmen.

• Anzeigeeinheit von vorn in ca. 10 mm Höhe einsetzen und nach unten schieren. Die Nasu am Anzeigeteil mussen in die Nuten am Messkopf eingeführt werden. Weiter mit Kapitel 5.4 Einspullen/Entlüften für Filtersysteme mit und ohne Mess- und Anzeigeeinheit.

5.3 Verschritteinstellung

Bestimmung der Verschritteinstellung

Entspruchend der Anwendung und der ermittelten Karbonathärte wird anhand der Verschnitt- und Kapazitätstabelle (Kapitel 7) die Verschnitteinstellung bestimmt. Anschließlich wird der Verschnitt wie folgt an der Verschnitteinstellschaube 19 eingestellt:

Verschnitteinstellschraube 19 drehen, bis der gewünschte Verschnitt (0-3) mit der Markierung übereinstimmt.

Achtung: Inbusschlüssel 6 mm oder 7/32" verwenden.
Achtung: Die Verschritteinstellschraube darf nicht über den Anschlag hinaus gedrecht werden, um Beschädigungen zu vermeiden.

5.4 Einspulen/Entlüften von Filtersystemen mit und ohne Mess- und Anzeigeeinheit

Hinweis: Zum Einspüssen/Entlüften wird ein 10-Liter-Eimer benötigt.

• Filtersystem horizontal hinlegen.

• Spülventil ⑨ vollständig offen.
• Eingangsventil ⑦ am Eingangsschlauch ⑥ komplett öffnen, damit Spül-schlauch im Eimer festhalten. Spülmenge mindestens 10 Liter bei einem Mindestvolumenstrom von 3 l/min (180 l/h).

• Spülventil ⑨ schließen, Filter hinstellen und Eimer entleeren.

• Spülventil ⑨ vorsichtig offen, damit Spülschlauch im Eimer festhalten. Spülmenge erneut mindestens 10 Liter.

Spulventil 9 schlieBen.

• System auf eventuelle Leckagen prüfen.
• Installationsdatum des Filtersystems und nachstes Austauschdatum auf dem beiliegenden Aufkleber vermerken und diesen auf dem Druckbehälter anbringen.

Hinweis: Auf dem Druckbehälter sind mehrere Positionen für Aufkleber vorgesehen. Den neuen Aufkleber mit Installationsdatum an oberster Stelle anbringen.

Hinweis: Filtersysteme ohne Mess- und Anzeigeeinheit sind nun betriebsbereit.

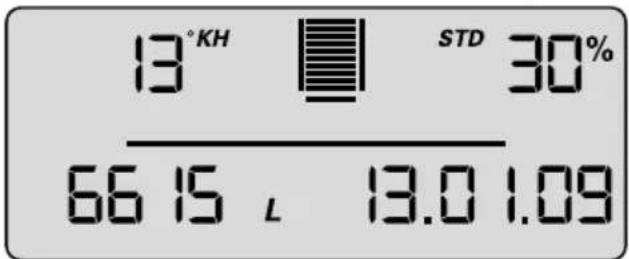

5.5 Überprüfung der Initialisierung für Filtersysteme mit Mess- und Anzeigebinheit

• Verschnitteinstellung in Prozent, Restkapazität in Litern, Kapazitätsbalken und das aktuelle Datum mussen im Display angezeigt werden.

Hinweis: Werden diese Werte nicht im Display angezeigt, muss das Filtersystem erneut eingespält werden (Kapitel 5.4), bis die Werte im Display erschreiben. Filtersysteme mit Mess- und Anzeigeeinheit sind nun betriebsbereit. Sehen Sie auch hierzu Kapitel 10.6 bis 10.8.

6 Austausch der Filterkartusche

Achtung: Beim Austausch alle demontierten Teile sorgfältig untersuchen! Defekte Teile müssen ausgetauscht, verunreinigte Teile gereinigt werden! Vor Austausch die Betriebs- und Sicherheitshinweise (Kapitel 3) beachten. Nach Lagerung und Transport unter 0^ ist das Produkt bei geöffneter Originalverpackung mindestens 24 Stunden vor Inbetriebnahme unter den in Kapitel 12 angegebenen Umgebungstemperaturen bei Betrieb zu lagern.

Filtersysteme ohne Mess- und Anzeigeeinheit

Der Austausch der Filterkartusche muss nach 6-12 Monaten erfolgen, spätestens 12 Monate nach Inbetriebnahme, unabhängig vom Erschöpfungsgrad des Filtersystems. Ist die Kapazität der Filterkartusche bereits vorher erschöpf (Kapitel 7), muss der Austausch früherer erfolgen.

Filtersysteme mit Mess- und Anzeigeeinheit

Der Austausch der Filterkartusche muss spätestens 12 Monate nach Inbetriebnahme, unabhängig vom Erschöpfungsgrad des Filtersystems erfolgen. Ist die Kapazität der Filterkartusche bereits vorher erschöpt (Kapitel 7), muss der Austausch frühererfolgen.

Ist die Kartusche erschöpft, so wird die Kapazität negativ angezeigt und blinkt. In der Balkendarstellung werden keine Balken mehr angezeigt.

Ist das Monatslimit für die Kartusche überschritten, so wird dies durch ein Blinken des Datumssignalisiert.

Reset der Anzeigeeinheit

Zur Bedienung der Anzeigeeinheit muss diese von der Anschlussarmatur abgenommen werden. Anzeigegehause um ca. 10 mm nach oben schieren und Anzeigeeinheit nach vorn enthalten. Die Bedienung der Anzeigeeinheit findet über einen Taster auf der Rückseite der Anzeigeeinheitstatt.

• Durch Drücken des Tasters ( >10 Sekunden) werden die bei Erstinflation eingestellten Daten erneut übernommen, sowie Kapazität, Verschnitteinstellung und Eingabcdatum aktualisiert.

Hinweis: Das Monatslimit wird hierbei automatisch auf 12 Monate gesetzt.

Hinweis: Erfolgt länger als 30 Sekunden keine Eingabe, kehrt die Anzeige in den Standby- bzw. Betriebsmodus zurück, ohne geänderte Parameter zu übernehmen.

Anzeigeeinheit von vorn in ca. 10 mm Höhe einsetzen und nach unten schiben. Die Nasen am Anzeigeteil müssen in die Nuten am Messkopf eingeführt werden.

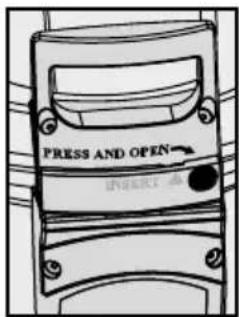

6.1 Entnehmen der Filterkartusche

• Spannungsvorsorgung des Endgeräts abschalten (Netzsteckerziehen).
  Eingangsventil am Eingangsschlauch schlieben.
• Spülschlauch in einen Eimer stecken und Filtersystem durch Öffnen des Spülventils drucklos machen. Die austretende Wassermenge in einem Eimer auffangen.

Hinweis: Wenn die austretende Wassermenge einen Liter überschreitet, ist das Eingangsventil nicht komplett geschlossen oder verkalkt.

• Mit beiden Füssen auf die Trittlaschen 12 stellen und damit den Druckbehälterdeckel 3 durch Drücken der Verschlussssicherung 15 und durch gleichzeitiges Drehen gegen den Uhrzeigersinn bis zum Anschlag öffnen.

• Druckbehälterdeckel ③ vertical auf beiden Deckelgriffe ② abstellen.
  Hinweis: Deckel nicht horizontal über Kopf ablegen.

• Mit beiden Füssen auf die Trittlaschen 12 stellen und damit Druckbehalter 1 an den Mantelgriffen 16 gegen den Uhrzeigersinn bis zum Anschlag drehen.
• Füße von den Trittlaschen 12 gehmen und Druckbehälter mit beiden Händen an den Mantelgriffen 16 nach unter drücken.
• Erschöpfte Filterkartusche ② aus dem Druckbehälter ① erhmen.
• Erschöpfte Filterkartusche zum Entleeren mit Anschluss nach unter in Spüle stellen (>5Minutes)
• Erschöpfte Filterkartusche ② mit der Transportschutzkappe 18 der neuen Filterkartusche verschließen und im Originalkarton an die entsprechende auf der Umschlagrückeite aufgeführte BRITA-Adresse zurücksenden.

6.2 Einsetzen der Filterkartusche

Anschlussitz fur den O-Ring der Filterkartusche im Druckbehalterdeckel auf Schmutz und Beschädigungen überprüfen.

• O-Ring-Dichtung der neuen Filterkartusche auf korrekten Sitz in Nut, Verschmutzung und Beschädigungen überprüfen.

Hinweis: Der Kartuschensitz ist workseitig mit lebensmittelechtem Schmiermittelgefettet.

• Neue Filterkartusche ② in den Druckbehälter ① einsetzen.
• Mit beiden Füssen auf die Trittlaschen ⑫ stellen, Druckbehälter ① anheben und darauf im Uhrzeigersinn drehen, bis Mantelgriffe ⑥ über den Trittlaschen ⑫ stehen.

• Mit beiden Füssen auf die Trittlaschen 12 stellen und Druckbehälterdeckel 3 auf Druckbehälter 1 aufsetzen. Die Positionierung der Pfeilmarkierung am Deckelgriff 20 muss damit mit Nut „INSERT" übereinstimmen.

• Druckbehälterdeckel 3 nach unten drücken und im Uhrzeigersinn bis zum Einrasten der Verschlusssicherung 15 drehen.

• Spanningsversorgung des Endgeräts einschalten (Netzstecker).
  Zum Einspulen und Entluften der neuen Filterkartusche ② Schritte unter 5.3 durchfuhren.

7 Filterkapazität

Zur prazisen, kontinuierlichen Kontrolle des Erschöpfungsgrads der Filterkartusche wird der Einsatz des PURITY Steam Wasserfiltersystems mit integrierter Mess- und Anzeigeeinheit oder die Installation des BRITA Flowmeter 100-700A empfohlen.

Kapazitätstabelle (Angaben in Liter)

Karbonat- härte in °KH	PURITY 450 Steam PURITY 600 Steam PURITY 1200 Steam
	Verschnittposition Verschnittposition Verschnittposition
	0 1 und	2 3 0 1 und	2 3 0 1 und	2 3	3
4	5.633	6.134	6.760	8.833	9.619	10.600	16.530	17.999	19.836
5	5.633	6.134	6.760	8.833	9.619	10.600	16.530	17.999	19.836
6	5.633	6.134	6.760	8.833	9.619	10.600	16.530	17.999	19.836
7	4.829	5.258	5.794	7.571	8.244	9.086	14.169	15.428	17.002
8	4.225	4.601	5.070	6.625	7.214	7.950	12.398	13.500	14.877
9	3.756	4.089	4.507	5.889	6.412	7.067	11.020	12.000	13.224
10	3.380	3.680	4.056	5.300	5.771	6.360	9.918	10.800	11.902
11	3.073	3.346	3.687	4.818	5.246	5.782	9.016	9.818	10.820
12	2.817	3.067	3.380	4.417	4.809	5.300	8.265	9.000	9.918
13	2.600	2.831	3.120	4.077	4.439	4.892	7.629	8.307	9.155
14	2.414	2.629	2.897	3.786	4.122	4.543	7.084	7.714	8.501
15	2.253	2.454	2.704	3.533	3.847	4.240	6.612	7.200	7.934
16	2.113	2.300	2.535	3.313	3.607	3.975	6.199	6.750	7.439
17	1.988	2.165	2.386	3.118	3.395	3.741	5.834	6.353	7.001
18	1.878	2.045	2.253	2.944	3.206	3.533	5.510	6.000	6.612
19	1.779	1.937	2.135	2.789	3.037	3.347	5.220	5.684	6.264
20	1.690	1.840	2.028	2.650	2.886	3.180	4.959	5.400	5.951
21	1.610	1.753	1.931	2.524	2.748	3.029	4.723	5.143	5.667
23	1.470	1.600	1.763	2.304	2.509	2.765	4.312	4.695	5.175
25	1.352	1.472	1.622	2.120	2.308	2.544	3.967	4.320	4.761
28	1.207	1.314	1.449	1.893	2.061	2.271	3.542	3.857	4.251
31	1.090	1.187	1.308	1.710	1.862	2.052	3.199	3.484	3.839
35	966	1.052	1.159	1.514	1.649	1.817	2.834	3.086	3.400

Entspruchend der lokalen Wasserqualität bzw. des Maschinenypes kann die Verschnittposition angepasst werden.

Folgende Empfehlungen zur Verschnitteinstellung gelten standardmäßig:

Position 0: Alle Geräte in Gebieten mit sehr hoher Wasserhärte (> KH = 22 °KH).

Position 1: Kombidämpfer und Backöfen mit Direkteinspritzsystem.

Position 2: Kombidämpfer und Backöfen mit Boilersystem.

Position 3: Alle Geräte in Weichwassergebieten (< KH = 7 °KH).

Individuelle Empfehlungen erhalten Sie von Ihr Ansprechpartner bei BRITA.

Hinweis: Die angegebenen Kapazitäten wurden auf Basis der gebrächlichen Anwendungs- und Maschinenverhältnisse getestet und berechnet. Aufgrund externer Einflussfaktoren (beispielsweise schwankende Rohwasserqualität und/oder Maschinentyp) kann es zu Abweichungen dieser Angaben kommt.

8 Instandhaltung

Prufen Sie das Filtersystem regelmäßig auf Leckagen. Prufen Sie die Schläuche regelmäßig auf Knickstellen. Geknickte Schläuche müssen ersetzt werden.

Das komplette Filtersystem muss turnusgemäß nach spätestens 10 Jahren ausgewechselt werden. Die Schlüche müssen turnusgemäß spätestens nach 5 Jahren ausgewechselt werden.

Achtung: Vor Auswechselung die technischen Daten (Kapitel 12) und die Betriebs-und Sicherheitshinweise (Kapitel 3) beachten.

Reinigen Sie das Filtersystem außen regelmäßig mit einem weichen, feuchten Tuch.

Achtung: Verwenden Sie damit keine materialunverträglichen Stoffe (Kapitel 3.4) oder scharfe, scheuernde Reinigungsmittel.

9 Abfragemodus

Im Abfragemodus konnen folgende Daten abgefragt werden:

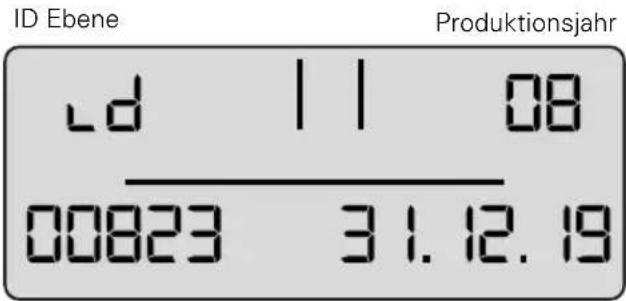

Produktionsdaten

• Taster 1 x kurz betätigten (< 1 Sekunde), folgende Meldung erscheint.

Laufende Gerätenummer Batterielebenszeit

Produktionsjahr: Beispiel 08 = 2008

Gerätenummer: fortlaufend

Batteriebenszeit: Beispiel 31.12.19 = Die Batterie der Anzeigeeinheit ist am 31.12.2019 verbraucht und das komplette Filtersystem hat seine max. Einsatzdauer erreicht.

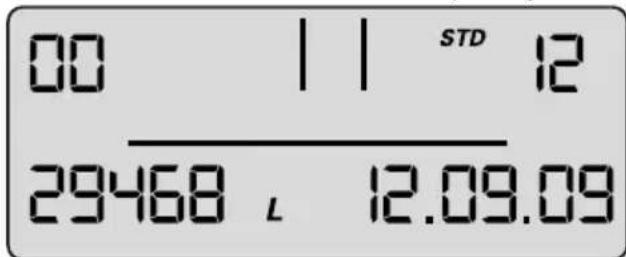

Gesamtvolumenzahler

• Taster 2 × kurz betätigten (< 1 Sekunde), folgende Meldung erscheint.

00 Ebene aktuelle Daten (heute)

00 Indikator für aktuelle Ebene Filtersystemgroße

Gesamtvolumenzahler Aktuelles Datum

In dieser Ebene wird der Gesamtvolumenzahler geführt, der unabhängig von den jeweiligen Kartuschen wechseln von 0 beginnend hochzahlt.

Speicherabruf

In dem Modus Speicherabrf konnen die Daten der letzten 4 eingesetzten Filterkartuschen abgerufenwerden.

Taster 1 x kurz betätigen (< 1 Sekunde), bis folgende Meldung erscheint:

-1, -2, -3, -4 Ebene – Daten der Kartuschen, die vor der aktuellen eingesetzt waren.

Karbonathärte Verschnitt

Gesamtzahlerstand

beim Austausch der Filterkartusche

Kartuschenindikator Typ

Datum des Kartuscheneinbaus

Links offen wird der Indikator für die Filterkartusche (-1 für vorletzte Filterkartusche) im Wechsel mit der darauf eingestellten Wasserhärte zusammen mit der Härteeinheit angezeigt. Rechts oben wird die Filtersystemgroße im Wechsel mit der Verschnitteinstellung (Darstellung 1 s Indikator, 1 s Wasserhärte), links unter der Zählerstand beim Austausch der Kartusche (-1) und rechts unter das Einbaudatum der Kartusche dargestellt.

Bedeutung: Die vorletzte eingesetzte Filterkartusche war eine Filterkartusche der Höhe PURITY 1200, die Filterkartusche wurde am 25.6.09 eingesetzt und bis zu einem Zählerstand von 23166 Liter betrieben.

Die eingestellte Wasserhärte detrug 14^ KH und der gemessene Verschnitt betrug 30% .

Entspruchendes gilt für die Kartusche (-2) vorvorletzte Filterkartusche und die weiteren Vorgängifer filter kartuschen -3, -4.

Fehlermeldungen

Die Fehlerebene E1 gibt an, ob ein Fehler in der Verschnitterkennung aufgetreten ist.

E1 wird aktiviert, sobald der aktuelle Verschnitt nicht korrekt erkannt wurde.

Es wird dann das Wort Start zusammen mit dem Datum des Auftretens dargestellt.

im Wechsel

Sobald das aktuelle Verschnittverhältnis wieder korrekt erkannt wird, ist der Fehler beendet und das Stopp-Datum wird hinzugeführ. In der Fehlerebene 01 wechselt die Stopp-, bzw. Start-Darstellung im Sekundentakt.

In der Fehlerebene E2 wird angegeben, ob und von wann bis wann ein Fehler am Ausgangswasserzähler aufgetreten ist. Die Darstellung erfolgt analog zur Ebene E1.

Programmübersicht

10 Fehlerbehebung

10.1 Kein Wasserfluss

Ursache: Wasserzufuhr geschlossen.

Fehlerbehebung: Wasserzufuhr am vorgeschalteten Absperrentil oder Eingangsventil ⑦ am Eingangsschlauch ⑥ offen.

Achtung: Die nachfolgenden Fehler dürfen nur von geschultem und autorisiertem Personal behoben werden.

10.2 Kein oder geringer Wasserfluss trotz geöffneter Wasserzufuhr

Ursache: Leitungsdruck zu gering.

Fehlerbehebung: Leitungsdruck überprüfen. Falls der Fehler trotz ausreichendem Leitungsdruck weiterhin auftritt, Filtersystem und Filterkartusche überprüfen und ggf. auswechseln.

Achtung: Vor Auswechselung die technischen Daten (Kapitel 12) und die Betriebs- und Sicherheitshinweise (Kapitel 3) beachten.

10.3 Leckage an Verschraubungen

Ursache: Verschraubungen nicht ordnungsgemäß montiert.

Fehlerbehebung: Leitungsdruck überprüfen. Sümmtliche Verschraubungen überprüften und gemäß Kapitel 4 montieren. Falls der Fehler weiterhin auftritt, Filtersystem auswechseln.

Achtung: Vor Auswechselung die technischen Daten (Kapitel 12) und die

Betriebs- und Sicherheitshinweise (Kapitel 3) beachten.

10.4 Leckage nach Filtertausch

Ursache: O-Ring an Filterkartusche sitzt nicht korrekt.

Fehlerbehebung: Korrekten Sitz des O-Rings überprüfen (Kapitel 6.2).

Achtung: Vor Demontage die Daten (Kapitel 12) und die Betriebs- und

Sicherheitshinweise (Kapitel 3) beachten.

10.5 Keine Display-Funktion

Ursache: Batterie leer.

Fehlerbehebung: Anzeigeeinheit ersetzen (Bestellnummer s. Kapitel 13).

Hinweis: Beim Ersetzen der Anzeigeeinheit beiliegendes Handbuch beachten

10.6 Daten im Display blinken

Ursache: Monatslimit abgelaufen, bzw. die Restkapazität der Filterkartusche ist erschöpft (Kapitel 5.2).

Fehlerbehebung: Filterkartusche austauschen (Kapitel 6).

10.7 Verschnitteinstellung im Display stimmt mit der Einstellung der Verschnitteinstellschraube nicht überein (vgl. 10.8/10.9)

Ursache: Filter wurde nicht richtig in Betrieb genommen.

Fehlerbehebung: Filter erneut einsprülen (Kapitel 5.4). Daten im Display nach dem Einsprülen überprüfen (Kapitel 5.5).

10.8 Verschritteinstellung im Display stimmt mit der Einstellung der Verschritteinstellschraube nicht überein (vgl. 10.7/10.8)

Ursache: Ventilblende der Verschnittseinstellung nicht korrekt eingestellt.

Fehlerbehebung: Filtersystem erneut einsprülen und Verschnitteinstellschraube nachjustierten

(Kapitel 5.3).

11 Batterie

Die eingebaute Batterie ist für eine Betriebsdauer von ca. 10 Jahren ausgelegt. Die Batterie und die Anzeigeeinheit dürfen nicht verbrannt und nicht in den Hausmull geworfen werden.

Zur Entnahme der Batterie gehen Sieitte wie folgt vor:

• Schraube auf der Rückseite der Anzeigeeinheit herausdrehen und Gehäuserrückseite öffnen und abnehmer.
• Kontaktlötstellen an der Batterie mit einem Seitenchneider durchtrennen und Batterie aus der Halterungnehmen.
• Gehäuserückseite auf die Anzeigeeinheit zurücksetzen und Schraube eindrehen.

Die Batterie und die Anzeigeeinheit sind umweltgerecht zu entsorgen.

12 Technische Daten

		Filtersystem PURITY Steam mit Filterkartusche
		PURITY 450 Steam P/U		RITY 600 Steam PURITY 12		200 Steam
		MAE*	Verteiler-kopf	MAE*	Verteiler-kopf	MAE*	Verteiler-kopf
Betriebsdruck 2 bar bis max. 6,9 bar
Betriebs-/Wassertemperatur 4°C bis 30°C
Umgebungstemperatur bei	Betrieb 10°C bis 40°C
	Lagerung/Transport -20°C bis 50°C
Durchfluss bei 1 bar Druckverlust 400 l/h 500 l/h 400 l/h 500 l/h
Nenndurchfluss gemäß Norm		60 l/h	60 l/h	120 l/h	120 l/h	120 l/h	120 l/h
Druckverlust bei Nenndurchfluss		0,12 bar	0,08 bar	0,36 bar	0,27 bar	0,32 bar	0,24 bar
Bettvolumen		3,9 I		5,8 I		9,9 I
Gewicht (trocken/nass)		10 kg/12 kg		12 kg/15 kg		18 kg/24 kg
Vergleichskapazität nach DIN 18879-1:2007Die Vergleichskapazität ist eine standardisierte Kenngröße, um verschiedene Filter unterinander vergleichbar zu machen. Die Vergleichkapazität wird unter externen Bedingungen ermittelt. Die nutzbare Kapazität im praktischen Betrieb ist higher als die Vergleichskapazität und kann je nach Einsatzbedingungen erheblich abweichen.
Vergleichskapazität		2754 I		4734 I		9521 I
Abmessungen Komplettsystem(Breite/Tiefe/Höhe)		249mm/222mm/408 mm		249mm/222mm/520 mm		288mm/255mm/550 mm
Die Biegeradien des Engangs- und Ausgangsschlauchs 2 m, DN13, 3/4"-3/4" betragen ca. 130 mm und sind je nach räumlicherEinbauorientierung und Betriebslage zusätzlich zu den Abmessungen des Komplettsystems zu berücksichtigten.
Betriebslage		Das Filtersystem ist wahlweise stehend oder liegend betriuben werden.
Eingangsanschluss		G 1"
Ausgangsanschluss		G 3/4"

• mit ACS Technologie

Vergleichskapazität nach DIN 18879-1:2007

Die Vergleichskapazität ist eine standardisierte Kenngroße, um verschiedene Filter unterinander vergleichbar zu machen. Die Vergleichskapazität wird unter extremen Bedingungen ermittelt. Die nutzbare Kapazität im praktischen Betrieb istHigher als die Vergleichskapazität und kann je nach Einsatzbedingungen erheblich abweichen.

	Vergleichskapazität nach DIN 18879-1:2007
PURITY 450 Steam	2754 Liter
PURITY 600 Steam	4734 Liter
PURITY 1200 Steam	9521 Liter

13 Bestellnummern

Articlel	Artikel-Nummer
PURITY 450 Steam (Komplettsystem mit Filterkartusche)	1000654
PURITY 600 Steam (Komplettsystem mit Filterkartusche)	1000245
PURITY 1200 Steam (Komplettsystem mit Filterkartusche)	1000226
PURITY 450 Steam (Komplettsystem mit Filterkartusche) mit Mess- und Anzeigeeinheit	1002912
PURITY 600 Steam (Komplettsystem mit Filterkartusche) mit Mess- und Anzeigeeinheit	1002918
PURITY 1200 Steam (Komplettsystem mit Filterkartusche) mit Mess- und Anzeigeeinheit	1002923
PURITY 450 Steam Filterkartusche	1000653
PURITY 600 Steam Filterkartusche	1000252
PURITY 1200 Steam Filterkartusche	1000231

12 Technische gegevens

BRITA Wasser-Filter-Systeme AG

Gassmatt 6

CH-6025 Neudorf/LU

Tel [phone]
