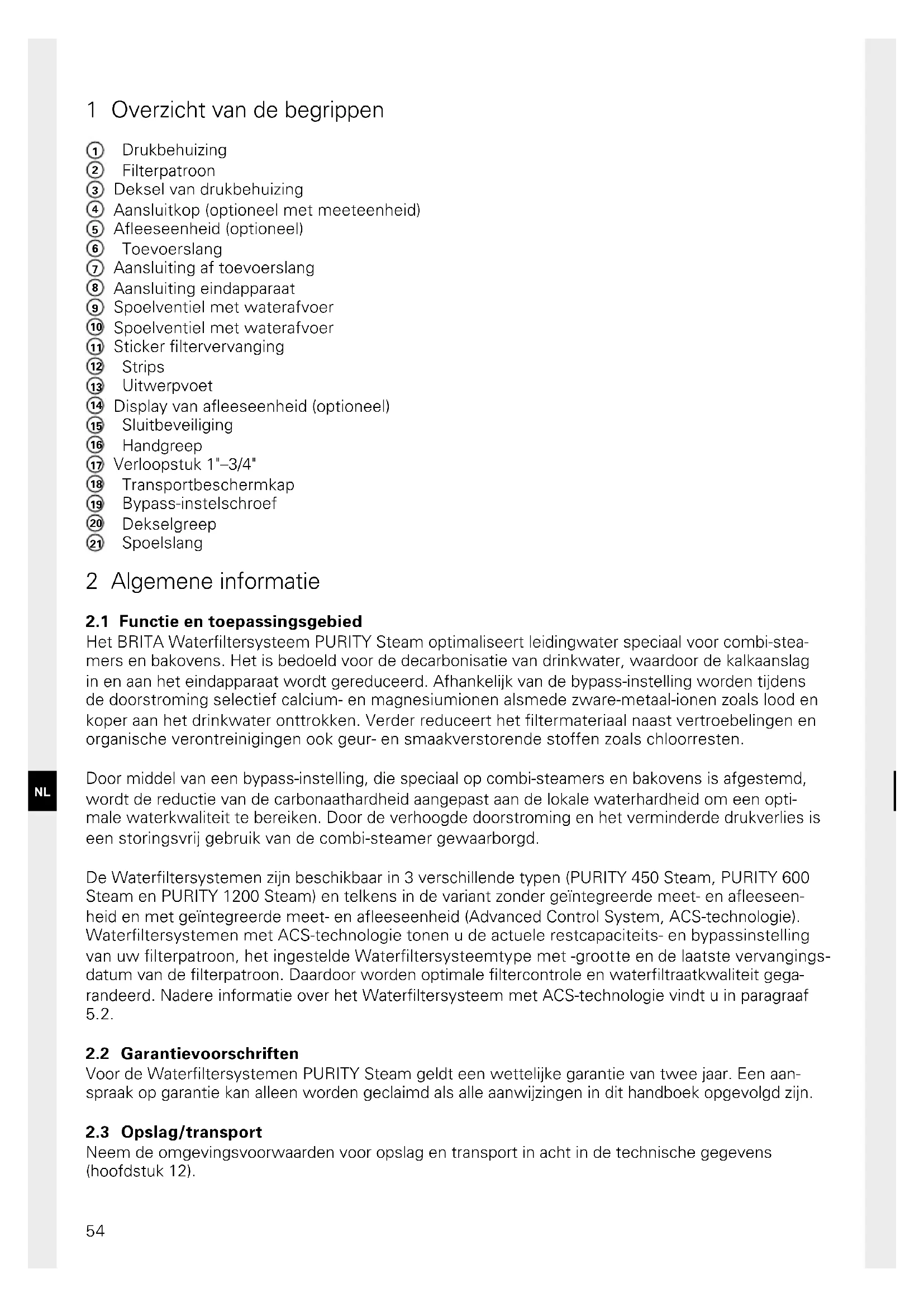

1 Overzicht van de begrippen

① Drukbehuzing
② Filterpatroon
③ Deksel van drukbehuizing
④ Aansluitkop (optioneel met meeteenheid)
⑤ Afleeseenheid (optioneel)
⑥ Toevoerslang
⑦ Aansluiting af toevoerslang
Aansluiting eindapparaat
9 Spoelventiel met waterafvoer
10 Spoelventiel met waterafvoer
① Sticker filtervervanging
12 Strips
13 Uitwerpvoet
⑭ Display van afleeseenheid (optioneel)
15 Sluitbeveiling
16 Handgreep
⑰ Verloopstuk 1"-3/4"
18 Transportbeschemkap
19 Bypass-instelschroef
20 Dekselgreep
21 Spoelslang

2 Algemene informatatie

2.1 Functie en toepassingsgebied

Het BRITA Waterfiltersystem PURITY Steam optimiseert leidingwater special voor combi-steamers en bakovens. Het is bedoeld voor de decarbonisatie van drinkwater, waardoor de kalkaanslag in en aan het eindapparaat worden gereduceerd. Afhankelijk van de bypass-instelling wordenijdens de doorstroming selectief calcium- en magnesiumionen alsmede zware-metaal-ionen zoals lood en koper aan het drinkwater ontrokken. Verder redueert het filtermaterialaal naast vertroebelingen en organische verontreinigingen ook geur- en smaakverstorende stoffen zoals chloorresten.

Door middel van een bypass-installung, die special op combi-steamers en bakovens is afgestemd, wordt de reductie van de carbonaathardheid aangepast aan de lokale waterhardheid om een optima waterkwaliteit te bereiken. Door de verhoogde doorstroming en het verminderde drukverlies is een storingsvrij gebruik van de combi-steamer gewaarborgd.

De Waterfiltersystemen zijn beschikbaar in 3 verschillende typen (PURITY 450 Steam, PURITY 600 Steam en PURITY 1200 Steam) en telkens in de variant zonder geintegreerde meet- en afleeseenheid en met geinteggreerde meet- en afleeseenheid (Advanced Control System, ACS-technologie). Waterfiltersystemen met ACS-technologie tonen u de actuèle restcapaciteits- en bypassinstelling van uw filterpatroon, het ingestelde Waterfiltersystemeymype met -grootte en de LASTE verwangingsdatum van de filterpatroon. Daardoor worden optimale filtercontrole en waterfiltraatkwaliteit gegardeerd. Nadere informatatie over het Waterfiltersystem met ACS-technologie vindt u in paragraaf 5.2.

2.2 Garantievoorschriften

Voor de Waterfiltersystemen PURITY Steam geldt een wettelijkarie garantie van tweeJAe. Ean aansprak op garantie kan alleen worden geclaimd als alle aanwijzingen in dit handboek opgevolgd zijn.

2.3 Opslag/transport

Neem de omgevingsvoorwaarden voor opslag en transport in acht in de technische gegevens (hoofdstuk 12).

Het handboek moet als onderdeel van het product worden beschouwd en moetijdens de gehele levensduur van het Waterfiltersystem worden bewaard en aan de eventuele volgende eigenaar worden doorgegeven.

2.4 Recycling/afvalverwijdering

Als u zorgt voor een reglementaire afvalverwijdering van dit product en de verpakkingsbestanddelen, draagt u bij aan het voorkomen van möglichke negatieve effecten op mens en milieu die door onvakkundige afvalverwijdering konnen optreden.

De batterij en de afleeseenheid mogen nicht worden verbrand of met het huishoudelijk afval worden meegegeven. Lever deze in volgens de terplaatse geldende milieuvoorschriften. Zie ook hoofdstuk 11.

Uitgeputte filterpatronen worden bij inlevering op de vermelde BRITA adressen (zie anscherkant van de omslag) teruggenomen.

3 Gebruiks- en veiligheidsvoorschriften

3.1 Gekwaliffeerd personeel

Installatie en onderhoud van het Waterfiltersystem mogen uitsluitend door geschoold en geautorieerd personeel worden uitgevoerd.

3.2 Correct gebruik

De correcte en veilige werkung van het product worden gegarandeerd wanner de aanwijzingen over installmentie, gebruik en onderhoud, beschreiben in dit handboek, worden opgevolgd.

Aanwijzing: het Waterfiltersystem en de systeemspecifieke filterpatronen PURITY Steam mogenuitsluitend vooraarachter geplaatste eindapparatuur worden gebruikt,zoals heteluchtsteamers, combi-steamers en bakovens.

3.3 Aansprakelijkheid

De installmentie moet precies volgens de gegevens in dit handboek worden uitgevoerd.

BRITA is nicht aansprakelijk voor eventuele schade inclusief gevolgschade, die kan ontstaan door een verkeerde installmentie of verkeerd gebruik van het product.

3.4 Specifieke veiligheidsinstructies

• Als toevoerwater voor het BRITA Waterfiltersystem mag uitsluitend water van drinkwaterkwaliteit worden gezruikt. Het BRITA Waterfiltersystem is uitsluitend geschikt voor koudwatertoe-passingen binnen het in hoofdstuk 12 aangegeven ingangstemperatuurbereik van het water. In geen geval mag microbiologisch belast water of water van onbekende kwaliteit worden gezruikt zonder eerst een geschikte desinfectie uit te voeren.
• Als van overheidswege worden geeist dat het leidingwater moet worden gekockt, moet het Waterfiltersystem buiten werkung worden gesteld. Nadat deze maatregel is ingetrokken, moeten de filterpatronen worden verrangen en de aansluitingen worden gereinigd.
• Om hygienische redenen haft het materiaal van de filterpatroon een speciale behandeling met zilver ondergaan. Hierdoor kan een geringe hoeveelheid zilver worden afgegeven aan het water, dieECHTER geen gevaar vormt voor de gezondheid.Dit is in overeenstemming met de aanbevelingen van de Wereld gezondheidsorganisatie (WHO) voor drinkwaterkwaliteit.
• Opmerking voor mensen met een nieraandoening of dialysepatiennen: tijdens het filterproces kan het kaliumgehalte iets toenemen. Als u aan een nierziekte lijdt en/of een speciaal kaliumdieeet volgt, adviseren wij u vooraf met uw arts te overleggen.
• Het waterfilsraat is conform EN 1717 ingedeeld in categorie 2.
• BRITA raadt aan het Waterfiltersystemen Niet gedurende een langereperiode buiten werkinq te stellen. Als het BRITA Waterfiltersystem PURITY Steam enkele (= twee tot drie)ragen nicht worden gebruikt, adviseren wij u het Waterfiltersystem met het in onderstaande tabel vermelde spoelvolume X te spoelen. Na stagnatieperioden van meer dan vier weken moet het filter volgens onderstaande tabel met minimaal spoelvolume Y worden gespoeld of inplaats waarvan

worden verrangen. Let hiervoor ook op de maximale gebruiksduur van de filterpatroon van twaal maanden (hoofdstuk 6).

Waterfiltersystem Spoelvolume X	na 2-3階段 stagnatie	Spoelvolume Y na 4 weken stagnatie
PURITY 450 Steam 6 liter 30 liter
PURITY 600 Steam 12 liter 60 liter
PURITY 1200 Steam 24 liter 120 liter

• Het Waterfiltersystem is Niet bestand gegen sterk geconcentreerde reinigingsmiddelen (bijv. bleekmiddlesen, gehoreerde oplosmiddelen, sterke oxidatiemiddelen) en mag daarmee nicht in contactkommen.
• Tijdens de werkung mag het Waterfiltersystem nicht geopend of gedemonteerd worden. Ook de filterpatroon mag nicht worden geopend.
• De drukbehuizing en het drukbehuizingsdeksel van het filtersystem een -bij installmentie en gebruik volgens de voorschriften en inachtneming van de in de technische specificaties vermelde voorwaarden – ontworpen voor een levensduur van maximaal 10aar (vanaf de instalatiedatum). Uiterlijk na 10aar moet algid een verrangig plaatsvinden. De slangen要去en ten minste om de 5aar worden verrangen.

- Productiedatum:

Sticker productiecode filterpatroon en doos, voorbeeld: B612002010
6 Producte	ejaar, hier: 2016
12 Produkt	tieweek, hier: kalenderweek 12
002 Partij	ummer van filtermedium, hier de hoeveelheid die werk gevuld voor de tweede partij
010 lopend	nummer van de filterpatroon, hier de tiende filterpatroon uit de tweede partij

Sticker productiecode aansluitkop – voorbeeld: 1001801 E 619316008764
1001801	BRITA identificatienummer
E Leveran	cierscode
6 Product	ejaar, hier: 2016
19 Product	tieweek, hier: kalenderweek 19
3 Product	edag van maandag (1) tot vrijdag (5), hier: woensdag
16 Product	ejaar, hier: 2016
008764	Doorlopend identificatienummer

Productiedatum drukbehuizing en deksel van drukbehuizing, voorbeeld: 0315
03	Productiemaand, hier: maart
15 Productiejaar, hier: 2015

3.5 Veiligheidstechnische montagevoorschriften

• Het eindapparaat waarop het Waterfiltersystem wordt aangesloten, moet voor de installmentiekalkvrijং.
• Bescherm het Waterfiltersystem gegen direct zonlicht en mechanische beschadigingen. Niet in de nabijheid van hittebronnen en open vuur monteren.
• Voor de toevoerslang van het Waterfiltersystem moet een aflsuitventiel geinstalleerd zichn.
• Als de waterdruk hoger is dan 6,9 bar of als er wettelijk eisen bestaan, moet er een reducierventiel voor het Waterfiltersystem worden gemonteerd.
• Bij de watertoevoer van de filterkop is een door de Duitse DVGW goedgekeurde terugslagklep geinstalleerd.
• Tussen het Waterfilter en de verbruiker mogen geen koperen leidingen en geen verzinkte of vernikkelde leidingen/verbindingsstukken gemonteerd zijn. Hiervoor worden de toepassing van BRITA-slangensets geadviseerd. Bij de materiaalselectie van onderdelen die in contactkommen met water na het BRITA Waterfiltersystem moet erop worden gelet dat het gedecarbonisierte water als gevolg van het proces koolzuur bevat.
• De installmentie van alle onderdelen moet overeenkomstig de landspecifieke richtlijnen voor de installmentie van drinkwaterinrichtingen worden uitgevoerd.
• Voor deplaatsing en het gebruik van het Waterfiltersystem moeten onder andere de Arbore-gels „Werken in keukenbedrijven" van devakkommissie „Voedings- en genotmiddelen" van de BGZ (BGR111) in een worden genomen.

4 Installatie

Attentie: raadpleeg voor installmentie de technische gegevens (hoofdstuk 12) en de bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3). Na opsslag en transport onder 0^ moet het product in de geopende, originele verpakking minstens 24 uur voor de inbedrijfstelling bij de opgegeven omgevingstemperatuur tijdens bedrijf (hoofdstuk 12) worden bewaard.

4.1 Leveringsomvang

Neem vór de installmente de gehele omvang van de levering uit de verpakking en controllerer deze op volledigkeit:

1 x drukbehuzing ①
1 x deksel van drukbehuizing 3
1xfilterpatroon ②
1 x handboek
1 x carbonaathardheidstest
1 x sticker voor servicepas (orange)
1 x verloopstuk 1"-3/4"

Indien er onderdelen van de levering ontbreken, neem dan contact op met het voor u verantwoordelijke BRITA serviceadres (zie achechterkant omslag).

4.2 Montage van de drukbehuizing en het deksel van de drukbehuizing

• Met beiden voeten op de strips 12 gaan staan.
• Drukbehuizing ① optillen en met de klok mee draaien tot de handgrepen ⑥ boven de strips ⑫ staan.
• Transportbeschermkap 18 van de filterpatroon verwijdersen.
• Controlleren of de O-ring van de filterpatroon ② op correcte wijze in de groef is bevestigd, controlleren op verontreiniging en beschadiging. Opmerking: de zitting van de filterpatroon is in de fabriek met een voedselveilig smeermiddel ingevet.
• Met beiden voeten op de strips 12 gaan staan en deksel van drukbehuizing 3 op drukbehuizing 1 zetten. De positionering van de pijlmarkering op de dekselegrep 20要去 hierbij met groef „INSERT" overeenkommen.
• Deksel van drukbehuizing ③ omlaag drukken en rechtsom draaien tot de vergrendeling ⑤ vastklikt.

4.3 Montage toe- en afvoerslangen

Opmerking: de toe- en afvoerslangen zichn Niet bij de standardlevering inbegrepen. Het gebruik van BRITA slangensets worden aanbevolen (hoofdstuk 13).

• Toevoerslang ⑥ aan de ingang van de aansluitkop ④ en afvoerslang ⑩ aan de uitgang van de aansluitkop ④ monteren.

Aanwijzing: ingang "IN" en uitgang "OUT" van de aansluitkop ④ zijn met O-ringen als affdichtingen uitgerust. Daarom mogen hier geen extra affdichtingen worden gebruikt. Controller of de O-ringen goed vast zitten.

Let op: het max. aanhaalmoment op de 1" en 3 / 4 aansluitingen mag Niet hoger zichn dan 15 Nm! Er mogen alleen slangaansluitingen met vlakke afdichtingen worden gebruikt. Slangen met conische afdichtingen beschadigen de aansluitingen van de filterkop en leiden tot het verrallen van de aanspraat op garantie! Voor het aansluiten van apparaten mogen uitsluitend slangen worden gebruikt die voldoen aan de eisen van DVGW-W 543.

Let voör de montage op de stromingsrichting aan de bovenzijde van de filterkop, „IN" = water-ringang, „OUT" = wateruitgang. Let voör installmentie op de inbouwmaten en de gebruikssituatie (hoofdstuk 12). Als er geen originele slangen worden gebruikt,要去 het meegeleverde verloopstuk

1"-3/4" ⑰ worden gezruikt om een correcte afdichting van de terugslagklep (voorgemonteerd in de wateringgang) te garanderen.

5 Inbedrijfstelling van een neue filterpatroon

5.1 Bypassinstelling voor BRITA Waterfiltersystemen zonder en met elektronische meet- en afleeseenheid

• Bepaling van de lokale carbonaathardheid in ^ dH (nomenclatuur volgens BRITA: ^ KH ) door middel van de meegeleverde carbonaathardheidstest.
• Bypassinstalling op de bypass-instelschroef 19 controlleren.

Opmerking: de bypassinstelling is in de fabriek op stand 1 ingesteld en kan zo nodig overeenkomstig de lokale waterkwaliteit en de toepassing worden aangepast (hoofdstuk 7).

5.2 Inbedrijfstelling van Waterfiltersystemen met elektronische meet- en afleeseenheid

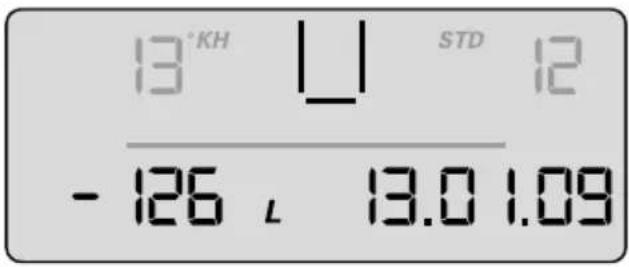

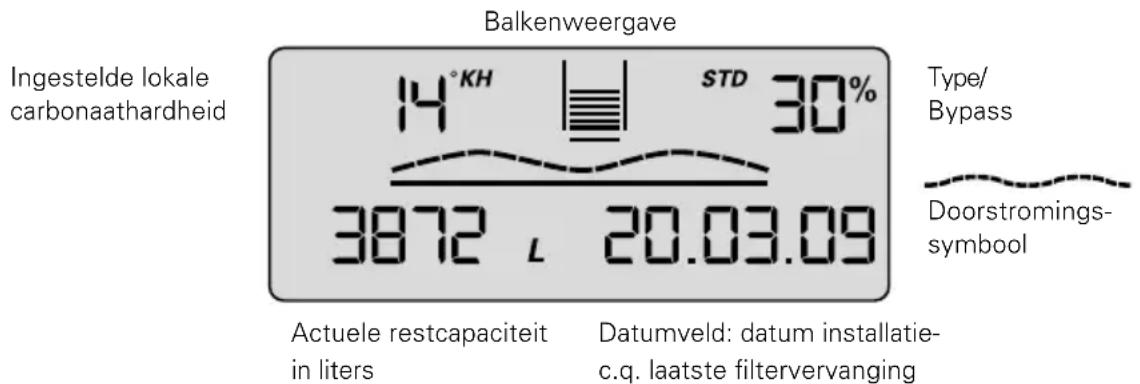

Weergave in bedrijfsmodus

Carbonaathardheid

De eenheden van de carbonaathardheid hunn aan wens op de Duitse ^ (= displayinstelling ^ ), Engelse ( ^ e = Clark ) (= displayinstelling ^ ), Franse ( ^ f ) (= displayinstelling ^ ), US-Ameri-kaanse (grains per gallon) (= displayinstelling gpg) of internationale hardheidswaarden (mg/L CaCO _3 ) (= displayinstelling mg/L) worden ingesteld.

Wordtijdens de gebruiksduur van de filter de instelling van de hardheid (= eenheid) gewijzigd, dans vindt een automatische omrekening van de oorspronkelijk ingestelde waardenplaats.

Balkenweergave

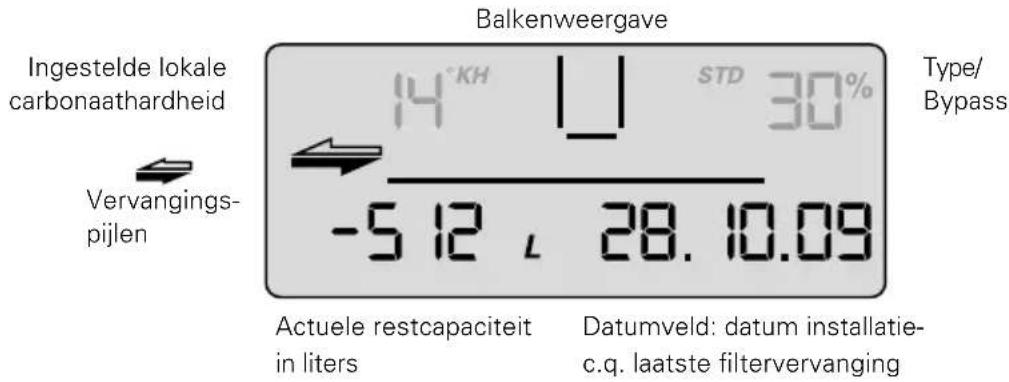

Weergave van de actuele restcapaciteit aan hand van een balkendiagram. Na de installmentie van een nieuwe Waterfiltersystem c.q. na een filtervervanging is het symbol van de filterpatroon compleet met 10 balken gezuld.

Bypassvolume in procenten

Het bypassvolume worden gedefinieerd als het gedeelte nicht gedecarboniseerd water van de totale filtraathoeveelheid en worden in procenten aangegeven.

Doorstromingssymbol

Bij het aftappen van water via het Waterfiltersystem wordt een grafische golf in het display weergegeven.

Actuele restcapaciteit van de filterpatroon

De restcapaciteit van de filterpatroon worden maar keuze in liters of in US gallons weergegeven. Bij het aftappen van water worden in stappen van 1 liter of 1 US gallon teruggeteld. Als de filterpatroon uitgeput is worden de capacititeit negatief weergegeven en knippert.Deze.

Bij 20% restcapaciteit beginnen de beiden staat balken in het balkendiagram te knipperen.

Bij 10% restcapaciteit knippert de LASTe balk in het balkendiagram met de beiden verwangingspijlen.

Bij 0% restcapaciteit knipperen de negatieve balken en de verwangingspijlen afwisseled met de negatif weergegeven restcapaciteit.

Als de maandlimiet een maand voor afloop van de ingestelde limiet bereikt is, worden dit gesignaleerd door knipperen van het datumveld.

Als de maandlimiet voor 100% bereikt is, worden dit door een afwisseled knipperen van het datumveld en de verwangingspijlen aangegeven.

Als de restcapaciteit en de maandlimiet zijn overschreden, worden dit door knipperen van de negatieve restcapaciteit en het datumveld afwisseelend met de verwangingspijlen aangegeven.

Datum inbedrijfstelling filterpatroon c.q. LASTE VERVANGING FILTERPATROON

De datum van inbedrijfstelling filterpatroon c.q. LASTE VERVANGING FILTERPATROON wordt als volgt aan-gegeven:

Voorbeeld: 28.10.09
28 Dag, hier de 28e	dag
10 Maand, hier oktober
09 Jaar, hier 2009

Keuze van maateenheden

Voor de displayweergave kan worden gekozen:tussen Europese, US-Amerikaanse en internationale maateenheden.

Europese maateenheden: waar gelang het filtersystemeotype (STD, STM of FIN) moet de voorgeschreven hardheidsgraadeenheid , ^ ^ of DH worden gekozen. De volume-eenheid en de datumindeling worden dan automatisch in liters en als DD.MM.JJ weergegeven.

US-Amerikaanse maateenheden: hardheidsgraadeenheid gpg kiezen, de volume-eenheid en de datumindeling worden dan automatisch in US-gallons en als MM.DD.JJ weergegeven.

Internationale maateenheden: hardheidsgraadindeling mg/L kiezen, de volume-eenheid en de datumindeling worden dan automatisch in liters en als DD.MM.JJ weergegeven.

Parameteren

De volgende parameters moeten worden ingevoerd:

Waterfiltersystemetype en -grootte

STD 4 = PURITY 450 Quell ST

STD 6 = PURITY 600 Quell ST

- Hardheidseenheid en waarde van de waterhardheid

Voor de verschillende filtersystemtypen können de volgende hardheidseenheden worden uitgekozen:

Eenheid van de carbonaathardheid voor de filtersystemeymtypesen STD en STM:

^ KH (Duitse hardheidseenheid)

EH (Engelse hardheidseenheid)

^ FH (Franse hardheidseenheid)

gpg (US-Amerikaanse hardheidseenheid)

mg/L (internationale hardheidseenheid)

Eenheid van de totale hardheid voor het filtersystemeType GYP konnen

^ DH (Duitse hardheidseenheid)

EH (Engelse hardheidseenheid)

^ FH (Franse hardheidseenheid)

gpg (US-Amerikaanse hardheidseenheid)

mg/L (internationale hardheidseenheid)

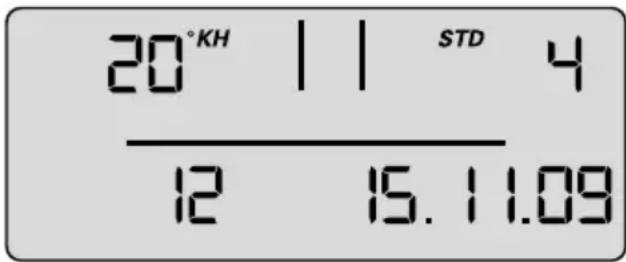

Maandlimiet 2-12

Carbonaathardheid Type/Waterfiltersystem

DatumveldUitputting na maanden

- Geheugenfunctie voor gebruiksduur filter in maanden

Onafhankelijk van de indicatiefunctie van de restcapaciteit(Intu u een tijdlimiet van 2-12 maanden instellen, om een geheugenfunctie voor de filtervervanging te activeren. Als de tijdlimieteen maand voor afloop van de ingestelde limiet bereikt is, wordt dit door het knipperen van het datumveld gesignaleerd. In de fabriek zijn 12 maanden ingesteld.

Voorbeeld: instelling 9 maanden, het datumveld begint na 8 maanden in het display te knipperen.

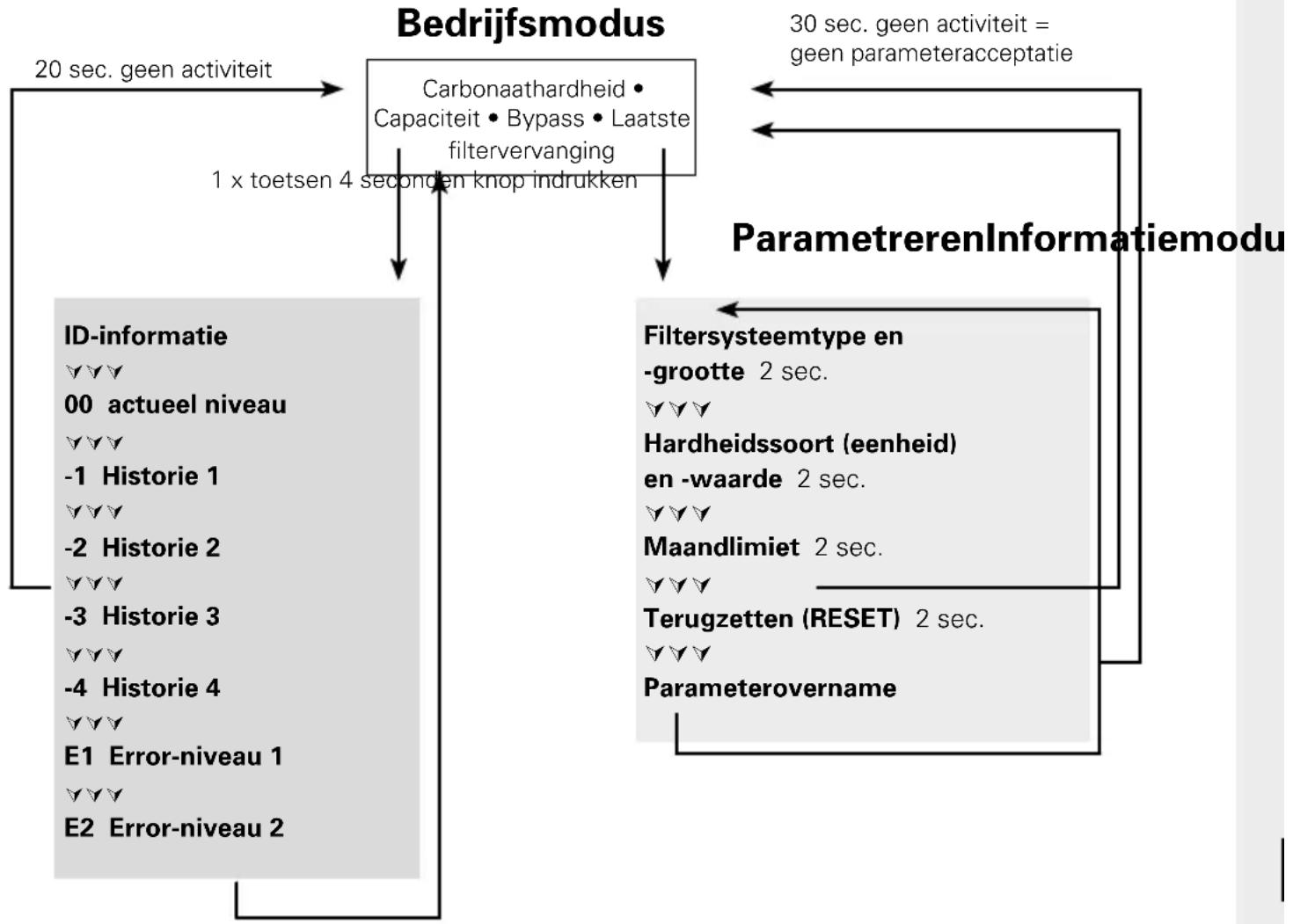

Bediening van het display

Voor de bediening van de meet- en afleeseenheid要去 deze van de aansluitarmatuur zijn verwijderd. Displayhuis ca.10 mm maar boven schuiven en afleeseenheid er�k voren uitenemen.

De bediening van de afleeseenheid vindtplaats via een toets aan de achterkant van de meet- en afleeseenheid.

De displayeuenheid worden in standby-modus geleverd. Om het display te activeren, drukt u de toets aan dechterzijde 1 keer kort in en na de parameterinvoer要去 u het display resetten.

Parameterinvoer waterhardheid en filtersystemeotype

Op dit niveau worden de voor de werkkingoodzakelijkke parameters handmatig ingesteld.

De keuze van het filtersysteme type en -grootte, de instelling van de hardheidseenheid, de invoor van de lokale carbonaathardheid en de totale hardheid van het leidingwater en de activering van de maxi-male patroonlevensduur (maandlimiet) vinden eerstplaats. Daarna要去en parameterovername worden uitgevoerd.

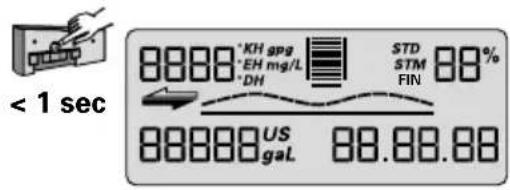

• Om het display te activeren, drukt u de toets aan dechterzijde 1 x in (< 1 seconde) tot het gegevensveld verschijnt.
• Houd de toets zo lang ingedrukt (>4 en < 10 sec) tot de parameterinvoer van filtersysteme type en -grootte knippert.
• Houd de toets zo lang ingedrukt (> 2 seconden) tot het filtersystemeotype (STD, STM, FIN) en de waar bij behorende waarde voor de filtersystemeimgrootte (04, 06, 12) is bereikt.
• Toets 1 × bedieren (< 1 seconde), om maar de volgende parameterinvoer voor hardheidseenheid te gaan. Hardheidseenheid knippert.
• Toets zo lang bedieren (> 2 seconden) tot de gewenste hardheidseenheid is gekozen.
• Toets 1 × bedieren (< 1 seconde) om maar de volgende parameterinvoer voor de hardheidswaarde te gaan. Invoer hardheidswaarde knippert.
• Toets zo lang bedieren (> 2 seconden) tot de waarde voor de waterhardheid begint te stijgen en zolang ingedrukt honden tot de gewenste waarde bereikt is.
• Toets 1 × bedieren (< 1 seconde) om waar de volgende parameterinvoer voor de maandlimiet te gaan. Maandlimietinvoer knippert.
• Toets zo lang bedieren (> 2 seconden) en zo lang ingedrukt honden tot de gewenste waarde is bereikt.

De ingestelde parameters konnen nu worden overgenomen. Bij een gewenste parameterovername gaat u als volgt te werk:

• Toets 1 × bedieren (< 1 seconde), tot de melding „Reset" verschijnt en knippert.
• Toets 1 × bedieren ( >2 seconden), tot de totale capacitieit (bij 0% bypass) en de actuèle datum verschijnen.

De ingestelde parameters worden overgenomen.

Opmerking: als er langer dan 30 seconden geen invoor plaatsvindt, keert het display terug maar de standby- of bedrijfsmodus zonder gewijzigde parameters over te nemen.

• Afleeseenheit van voren op ca. 10 mm hoogte erin zetten en omlaag schuiven. De neuzen op het display要去en in de groeven op de meetkop worden ingevoerd. Verder met paragraaf 5.4 Spoelen/ontluchten van BRITA Waterfiltersystemen met en zonder elektronische meet- en afleeseenheid.

5.3 Bypassinstalling

Bepalen van de bypassinstelling

Overeenkomstig de toepassing en de vastgestelde carbonaathardheid worden aan de hand van de bypass- en capaciteitstabel (hoofdstuk 7) de bypassinstelling bepaald. Vervolgens worden de bypass als volgt op de bypass-instelschroef ingesteld:

Draai bypass-instelschroef 19 tot de gewenste bypass (0-3) overeenstemt met de markings.

Attentie: inbussleutel 6 mm of 7/32" gebruiken.
Attentie: draai de by pass instelling nooit te voor door, dit om schade te voorkomen.

5.4 Spoelen/ontluchten van BRITA Waterfiltersystemen met en zonder elektronische meet- en afleeseenheid

Aanwijzing: voor het spelelen/ontluchten is een emmer met een inhoud van 10 liter nodig.

Waterfiltersystem horizontal neerleggen.
- Spoelventiel ⑨ helemaal openen.
- Ingangsventiel ⑦ op toevoerslang ⑥ geheel openen, waar bij spoelslang in de emmer houden. Spoelhoeveelheid: minstens 10 liter bij een minimale volumestroom van 3 l/min (180 l/h).
- Spoelventiel ⑨ sluiten, filter neerzetten en emmer legen.

• Spoelventiel ⑨ voorzichtig openen, waar bij spoelslang in de emmer houden. Spoelhoeveelheid minimaal 10 liter.

• Spoelventiel ⑨ sluiten.

• Controller het system op eventuele lekkages.

• Installatiedatum van het Waterfiltersystem en volgende verrangingsdatum op de bijgevoegde sticker noteren en deze op de drukbehuizing plakken.

Aanwijzing: op de drukbehuiizing zijn meerere posities voor stickers beschikbaar. De(AP) sticker met de installmentatedatum op de bovenste plaats aanbrengen.

Opmerking: de waterfiltersystemen zonder elektronische meet- en afleeseenheid zichn nu bedrijfsklaar.

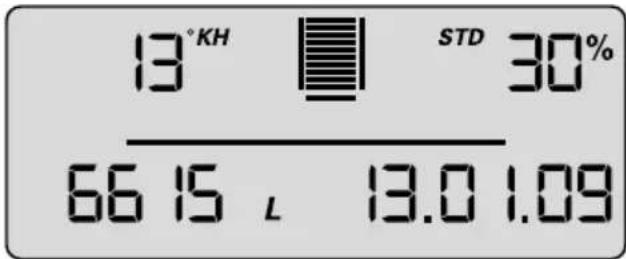

5.5 Controle van de initialisering voor Waterfiltersystemen met elektronische meet- en afleeseenheid

• Bypassinstelling in procenten, restcapaciteit in liters, capacitieitsbalk en de actuèle datum moeten in het display worden weergegeven.

Aanwijzing: als deze waarden Niet in het display worden getoond, moet het Waterfiltersystem opnieuw worden gespoeld (paragraaf 5.4) totdat de waarden op het display verschijnen. De Waterfiltersystemen met elektronische meet- en afleeseenheid zijn nu bedrijfsklaar. Zie hier-voor ook paragraaf 10.6 t/m 10.8.

6 Vervangen van de filterpatroon

Attentie: bij het verwangen alle gedemonteerde onderdelen zorgvuldig nakijken! Defecte onderdelen要去en verwangen worden, verontreinigde delen dieren gereinigde te worden! Voor de verwangde bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3) in acht nemen. Na opslag en transport onder 0^ 要去 het product in de geopende originele verpakking minstens 24 uur voor de inbedrijfstelling worden opgeslagen bij de in hoofdstuk 12 aangegeven omgevingstemperatuur bij bedrijf.

BRITA Waterfiltersystemen zonder elektronische meet- en afleseenheid

De verwanging van de filterpatroon moet na 6 tot 12 maandenplaatsvinden, uiterlijkECHter 12 maanden na de ingebruikname, onafhankelijk van de uitputtingsgraad van het filtersystem. Als de capacitieit van de filterpatroon eerder uitgeput is (hoofdstuk 7), moet de verwanging eerder plaatsvinden.

BRITA Waterfiltersystemen met elektronische meet- en afleeseinheid

De verwanging van de filterpatroon moetplaatsvinden uiterlijk 12 maanden na inbedrijfstelling, onafhankelijk van de uitputtingsgraad van de filterpatroon. Als de capaciteit van de filterpatroon erderuitgeput is (hoofdstuk 7), moet de verwang ing erderplaatsvinden.

Als de filterpatroon uitgeput is worden de capacititeit negatief weergegeven en knippert deze. In het balkendiagram worden geen balken meer weergegeven.

Als de tijdlimiet voor de filterpatroon overschreden is, wordt dit door het knipperen van de datum aangegeven.

De afleeseenheid resetten

Voor de bediening van de meet- en afleeseenheid要去 deze van de aansluitarmatuur zich verwijderd. Displayhuis ca. 10 mm maar boven schuiven en afleeseenheid er� voren uitmelen. De bediening van de afleeseenheid vindtplaats via een toets aan de achterkant van de meet- en afleeseenheid.

• Door (>10 sec) op de toets te drukken worden de bij de eerste installmentie ingestelde gegevens opnieuw overgenomen en worden capacititeit, bypass-instelling en invoerdatum geactualiseerd.

Opmerking: De maandlimiet worden hierbij automatisch op 12 maanden gezet.

Opmerking: als er langer dan 30 seconden geen invoerplaatsvindt, keert het display terug waar de standby- of bedrijfsmodus zonder gewijzigde parameters over te nemen.

Afleeseenheid van voren op ca. 10 mm hoogte erin zetten en omlaag schuiven. De neuzen op de meet- en afleeseenheid要去en in de groeven op de meetkop worden ingevoerd.

6.1 Verwijdersen van de filterpatroon

• Spanningstoevoer van het eindapparaat uitschakelen (stekker uit het stopcontact trekken).
• Ingangsventiel ⑦ op de toevoerslang ⑥ aansluiten.
• Spoelslang in een emmer houden en het Waterfiltersysteme drukloos makes door het spoelventiel te openen. Het weglopende water in een emmer opvangen.

Opmerking: als er meer dan een liter water wegloopt, is het ingangsventiel ⑦ nicht volledig gesloten of verkalkt.

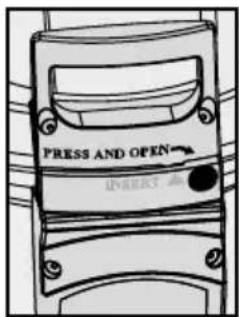

• Met beiden voeten op de strips 12 gaan staan en waar bij het deksel van de drukbehuizing 3 openen door op de vergrendeling 15 te drukken en tegelij-kertijd linksom tot aan de aanslag te draaien.

• Deksel drukbehuiizing ③ vertical op beiden dekselgrenpen 20 zetten.
  Aanwijzig: deksel nicht in horizontale positie ondersteboven neerleggen.

• Met beiden voeten op de strips 12 gaan staan en waar bij de drukbehuizing 1 aan de handgrepen 16 linksom tot aan de aanslag draaien.
  Voeten van de strips nemen en drukbehuizing met bevide handen aan de handgrepen omlaag drukken.
• Uitgeputte filterpatroon ②uit de drukbehuzing ①verwijdersen.
• Uitgeputte filterpatroon ② met aansluiting omlaag in goatsteen plaatsen (> vijf minutes) om hem te legen.
• Uitgeputte filterpatronen ② afluiten met de transportbeschemkap 18 van de neue filterpatroon en in de originele doos waar het betreffende BRITA-adres terugsturen dat op de achechterkant van de omslag worden vermeld.

6.2 Installeren van de filterpatroon

• Aansluitzitting voor de O-ring van de filterpatroon ② in deksel behuizing ③ op verontreiniging en beschadiging controeren.

• Controller of de O-ring van deijke filterpatroon ② op correcte wijze in de groef is bevestigd, controller op verontreiniging en beschadiging.

Aanwijzing: De zitting van de filterpatroon is in de fabriek met een voedselveilig smeermiddel ingevet.

• Nieuwe filterpatroon ② in de drukbehuzing ①plaatsen.
• Met beiden voeten op de strips ⑫ gaan staan, drukbehuizing ① optillen en met de klok mee draaien tot de handgrepen ⑥ boven de strips ⑫ staan.

• Met beiden voeten op de strips ⑫ gaan staan en het deksel van de drukbehui-zing ③ op de drukbehuizing ① zetten. De positionering van de pijlmarkering op de dekselgreep ②要去 hierbij met groef „INSERT" overeenstemmen.

• Deksel van drukbehuizing ③ omlaag drukken en rechtsom draaien tot de vergrendeling ⑤ vastklikt.

• Spanningstoevoer van de apparatuur inschakelen (netstekker).
  Voor het spoelen en ontluchten van de neue filterpatroon 2 de stappen onder 5.3 uitvoeren.

7 Filtercapaciteit

Voor een precieze, continue controle van de uitputtingsgraad van de filterpatroon worden geadviseerd het PURITY Steam Waterfiltersystem met geintegreerde meet- en displayeuenheid te gebruiken of de BRITA Flowmeter 100-700A te installeren.

Capaciteitstabel (gegevens in liters)

Carbonaat-hardheid in °KH	PURITY 450 Steam PURITY 600 Steam PURITY 1200 Steam
	Bypass-positie Bypass-positie Bypass-positie
	0 1 en 2 3 0 1 en 2 3	0 1 en 2 3
4	5.633	6.134	6.760	8.833	9.619	10.600	16.530	17.999	19.836
5	5.633	6.134	6.760	8.833	9.619	10.600	16.530	17.999	19.836
6	5.633	6.134	6.760	8.833	9.619	10.600	16.530	17.999	19.836
7	4.829	5.258	5.794	7.571	8.244	9.086	14.169	15.428	17.002
8	4.225	4.601	5.070	6.625	7.214	7.950	12.398	13.500	14.877
9	3.756	4.089	4.507	5.889	6.412	7.067	11.020	12.000	13.224
10	3.380	3.680	4.056	5.300	5.771	6.360	9.918	10.800	11.902
11	3.073	3.346	3.687	4.818	5.246	5.782	9.016	9.818	10.820
12	2.817	3.067	3.380	4.417	4.809	5.300	8.265	9.000	9.918
13	2.600	2.831	3.120	4.077	4.439	4.892	7.629	8.307	9.155
14	2.414	2.629	2.897	3.786	4.122	4.543	7.084	7.714	8.501
15	2.253	2.454	2.704	3.533	3.847	4.240	6.612	7.200	7.934
16	2.113	2.300	2.535	3.313	3.607	3.975	6.199	6.750	7.439
17	1.988	2.165	2.386	3.118	3.395	3.741	5.834	6.353	7.001
18	1.878	2.045	2.253	2.944	3.206	3.533	5.510	6.000	6.612
19	1.779	1.937	2.135	2.789	3.037	3.347	5.220	5.684	6.264
20	1.690	1.840	2.028	2.650	2.886	3.180	4.959	5.400	5.951
21	1.610	1.753	1.931	2.524	2.748	3.029	4.723	5.143	5.667
23	1.470	1.600	1.763	2.304	2.509	2.765	4.312	4.695	5.175
25	1.352	1.472	1.622	2.120	2.308	2.544	3.967	4.320	4.761
28	1.207	1.314	1.449	1.893	2.061	2.271	3.542	3.857	4.251
0 1 en 2 3 0 1 en 2 3		0 1 en 2 3
31	1.090	1.187	1.308	1.710	1.862	2.052	3.199	3.484	3.839
35	966	1.052	1.159	1.514	1.649	1.817	2.834	3.086	3.400

Afhankelijk van de lokale waterkwaliteit of het type machine kan de bypass-positie worden aangepast.

Standaard gelden de volgende aanbevelingen voor de bypass-instelling:

Stand 0: alle apparaten in gebieden met zeer hard water (>K H = 22^ K H)

Stand 1: combi-steamers en bakovens met directe inspuiting.

Stand 2: combi-steamers en bakovens met een boilersystem.

Stand 3: alle apparaten in gebieden met zeer hard water (< KH = 7^)

Vraag uw contactpersoon bij BRITA om persoonlijk advies.

Opmerking: De vermelde capaciteiten zijn op basis van de gebruikelijktoepassings- en machineomstandigheden getest en berekend. Op basis van de externe invloedsfactoren (bijvoorbeeld leidingwater van wisselende kwaliteit en/of machinetype) können er afwijkingen ten opzichte van deze waarden ontstaan.

8 Onderhoud

Controller het Waterfiltersystem regelmatig op lekke. Controller de slangen regelmatig op kniken. Geknikte slangen要去en worden verrangen.

Het complete waterfiltersystem moet ten minste om de 10aar worden verrangen.

De slangen要去 ten minste om de 5aar worden verrangen.

Let op: vór verranging de technische gegevens (hoofdstuk 12) en de bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3) in acht nemen.

Reinig de buitenkant van het Waterfiltersystem regelmatig met een zachte, vochtige doeck.

Let op: gebruik waar bij geen stoffen die het materiaal Niet verdraagt (hoofdstuk 3.4) of scherpe, schurende reinigingsmiddelen.

9 Opvraagmodus

In de opvraagmodus können de volgende gegevens worden opgevraagd:

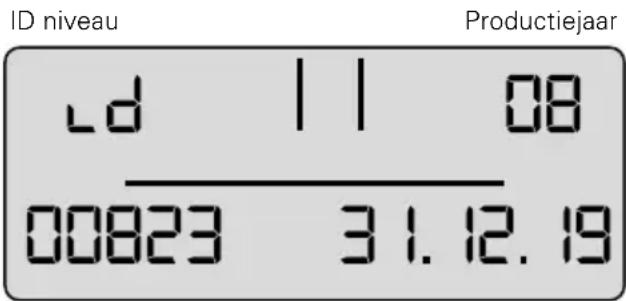

Productiegegevens

• Toets 1 x kort bedieren (< 1 seconde) tot de volgende melding verschijnt.

Lopend apparaatnummer Levensduur batterij

Productiejaar: voorbeeld 08 = 2008

Apparaatnummer: doorlopend

Levensduur batterij: voorbeeld 31.12.19 = De batterij van de afleeseenheid is op 31-12-2019 verbruikt en het complete Waterfiltersystem hebelt de max. gebruiksduur bereikt.

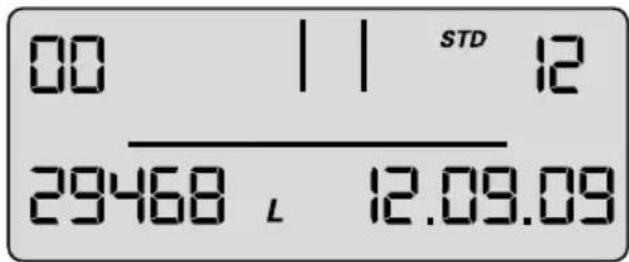

Totaalvolume teller

• Toets 2 × kort bedieren (< 1 seconde), de volgende melding verschijnt:

00 Niveau actuelle gegevens (vandaag)

00 Indicator voor actueeliveau Type Waterfiltersystem

Actuele datumTotaalvolume teller

Op dit niveau worden de totaalvolumeteller gebruikt die onafhankelijk van het verrangen van de betreffende filterpatroon beginnend bij 0 optelt.

Geheugenoproep

In de modus geheugenoproep können de gegevens van de staat 4 gebruekte filterpatronen worden opgeroepen.

Toets 1 x kort bedieren (< 1 seconde) tot de volgende melding verschijnt:

-1, -2, -3, -4 niveau - geveens van de filterpatronen die voor de actuèle filterpatroon zijn gezruikt.

Carbonaathardheid Bypass

afwisseled

Filterpatroon-indicator Type

Totale tellerstand bij verranging van filterpatroon Datum inzet van de filterpatroon

Linksboven wordt de indicator voor de filterpatroon (-1 voor de op een na LASTe filterpatroon) afwisseIend met de hierbij ingestelde waterhardheid samen met de hardheidseenheid weergegeven.

Rechtsboven wordt het type Waterfiltersystem afwisseelend met de bypassinstelling (weergave 1 s indicator, 1 s waterhardheid) weergegeven; linksonder wordt de tellerstand bij het verrangen van de patroon (-1) enrechtsonder de inzetdatum van de filterpatroon weergegeven.

Betekenis: de op eén na LAST geplaatste filterpatroon was van het type PURITY 1200, de filterpatroon werd op 25-6-09 geplaatst en gebruikt tot een tellerstand van 23166 liter.

De ingestelde waterhardheid bedroeg 14^ en de gemeten bypass bedroeg 30% .

Hetzelde geldt voor de filterpatroon (-2), de op twee na LASTe patroon en de andere filterpatronen die waarvoor zich geplaatst -3,-4.

Foutmeldingen

Foutniveau E1 geeft aan of er een fout in de bypassherkenning is opgetreden.

E1 wordt geactiveerd zodra de actuèle bypass nicht correct is herkend.

Hetwoord 'start' worden dan samen met de datum van optreden weergegeven.

afwisseled

Zodra de actuèle bypassverhouding wee r correct wordt herkend, is de fout beeindigd en wordt de stopdatum toegevoegd. Op founiveau 01 wisselt de stop- c.q. startweergave in intervallen van een seconde.

Op foutniveau E2 worden aangegeven of en van wonneer tot wonneer er een fout aan de uitgangswarteller is opgetreden. De weergave vindt analogoog plaats op niveau E1.

Programma-overzicht

10 Verhelpen van fouten

10.1 Geen water

Oorzaak: watertoevoer gesloten.

Verhelpen: watertoevoer openen bij het ervoor geschakelde aflsuitventiel of ingangs-

ventiel ⑦ op toevoerslang ⑥ openen.

Let op: de volgende storingen mogen alleen door geschoold en geautorieerd personeel worden verholpen.

10.2 Geen of weinig water ondanks geopende watertoevoer

Oorzaak: waterdruk tegering.

Verhelpen:waterdrukcontroleren.

Als de storing ondanks voldoende waterdruk nog steeds optreedt, dient u het Waterfiltersystem en de filterpatroon te controleren en indien nodig te verrangen.

1 Attentie: vór verranging de technische gegevens (hoofdstuk 12) en de bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3) in acht nemen.

10.3 Lekkage bij schroefverbindingen

Oorzaak: schroefverbindingen nicht correct gemonteerd.

Verhopen: waterdruk controlleren. Alle schroefverbindingen controlleren en overeenkomstig hoofdstuk 4 monteren.

Als de storing blij bestaan, het Waterfiltersystem verwangen.

Attentie: vór verranging de technische gegevens (hoofdstuk 12) en de bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3) in acht nemen.

10.4 Lekkage na filtervvanging

Oorzaak: O-ring filterpatroon zit nicht correct.

Verhelpen: correcte zitting van de O-ring controlleren (paragraaf 6.2).

1 Attentie: Voor demontage de gegevens (hoofdstuk 12) en de bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3) in acht nemen.

10.5 Geen displayfunctie

Oorzaak: Batterij is leeg.

Verhelpen: display verrangen (zie hoofdstuk 13 voor bestelnummer).

Aanwijzing: Bij het verwangen van de meet- en afleeseenheid het bijgesloten handboek in acht nemen

10.6 Gegevens in display knipperen

Oorzaak: maandlimiet is verstreten of de restcapaciteit van de filterpatroon is uitgeput (paragraaf 5.2).

Verhelpen: filterpatroon verrangen (hoofdstuk 6).

10.7 Bypassinstalling in display stemb nicht overeen met instelling van de bypassinstelschroef (zie ook 10.8/10.9)

Oorzaak: Filter werd nicht correct in bedrijf genomen.

Verhelpen: Filter opnieuw spoelen (paragraaf 5.4). Gegevens in display na het spoelen controlleren (paragraaf 5.5).

10.8 Bypass-installing in display kommt nicht overeen met instelling van de bypassinstelschroef (zie ook 10.7/10.8)

Oorzaak: Ventieklep van de bypass-instelling is nicht correct ingesteld.

Verhopen: Waterfiltersystem opniew spoelen en bypass-instelschroef fijner afstellen (paragraf 5.3).

11 Batterij

De ingebouwde batterij heeft een gebruiksduur van ca. 10aar. De batterij en de afleeseenheid mogen Niet worden verbrand of met het huishoudelijk afval worden meegegeven.

Voor het verwijderen van de batterij gaat u als volgt te werk:

Schroef op dechterzijde van de afleeseenheid eruit draaien en dechterzijde van de behuizing openen en afnemen.
- Contactlasplaatsen op de batterij met een zijsnijtang doorknippen en de batterijuit de houder verwijderen.
- Achterzijde van behuizing werk op de afleeseenheid terugplaatsen en de schroef vastdraaien.

De batterij en de afleeseenheid要去en als Klein chemisch afval worden verwijderd.

		PURITY Steam Waterfiltersystem met filterpatroon
		PURITY 450 Steam PU	RITY 600 Steam PURITY 1200 Steam
		MAE*	verdeler-kop	MAE*	verdeler-kop	MAE*	verdeler-kop
Bedrijfsdruk 2 bar tot max. 6,9 bar
Watertemperatuur 4°C tot 30°C
Omgevingstemperatuur tijdens	werking 10°C tot 40°C
	opslag/transport -20°C tot 50°C
Doorstroming bij 1 bar drukverlies 400 l/h 500 l/h		400 l/h 500 l/h	400 l/h 500 l/h
Nominale doorstroming		60 l/h	60 l/h	120 l/h	120 l/h	120 l/h	120 l/h
Drukverlies bij nominale doorstroming		0,12 bar	0,08 bar	0,36 bar	0,27 bar	0,32 bar	0,24 bar
Netto volume		3,9 I		5,8 I		9,9 I
Gewicht (droog/nat)		10 kg/12 kg		12 kg/15 kg		18 kg/24 kg
Referentiecapaciteit volgens DIN 18879-1:2007
De referentiecapaciteit is een gestandaardiseerde kenmerkende grootheid waarmee verschillende filters met elkaar+kunnen worden vergeleken. De referentiecapaciteit wordt onder extreme omstandigheden bepaald. De nuttige capaciteit in het praktische gebruik is groter dan de referentiecapaciteit en kan, afhankelijk van de gebruiksomstandigheden, aanzienlijk verschillen.
Referentiecapaciteit		2754 I		4734 I		9521 I
Afmetingen (breede/diepte/hoogte)		249 mm/222 mm/408 mm		249 mm/222 mm/520 mm		288 mm/255 mm/550 mm
De buigradiussen van de toe- en afvoerslang van 2 m, DN13, 3/4"-3/4" bedragen ca. 130 mm en moeten afhankelijk van de ruimtelijke inbouwmaten en de gebruikssituatie naast de afmetingen van het complete system in acht worden genomen.
Gebruikssituatie		Het Waterfiltersystem kanঀ Keuze verticaal of horizontal worden gebruikt.
Ingangsaansluiting		G 1"
Uitgangsaansluiting		G 3/4"

• met ACS Technology

Vergelijkingscapaciteit conform DIN 18879-1:2007

De vergelijkingscapaciteit is een gestandaardiseerde kenmerkende grotte waarme filter met elkaar vergeleken konnen worden. De referentiecapaciteit wordt onder extreme omstandigheden bepaald. De nuttige capaciteit in het practische gebruik is groter dan de referentiecapaciteit en kan, afhankelijk van de gebruiksomstandigheden, aanzienlijk verschillen.

	Vergelijkingscapaciteit conform DIN 18879-1:2007
PURITY 450 Steam	2754 liter
PURITY 600 Steam	4734 liter
PURITY 1200 Steam	9521 liter

13 Bestelnummers

Articlel	Artikelnummer
PURITY 450 Steam (completet systeem met filterpatroon)	1000654
PURITY 600 Steam (completet systeem met filterpatroon)	1000245
PURITY 1200 Steam (completet systeem met filterpatroon)	1000226
PURITY 450 Steam (completet systeem met filterpatroon) met elektronische meet- en afleeseenheit	1002912
PURITY 600 Steam (completet systeem met filterpatroon) met elektronische meet- en afleeseenheit	1002918
PURITY 1200 Steam (completet systeem met filterpatroon) met elektronische meet- en afleeseenheit	1002923
PURITY 450 Steam filterpatroon	1000653
PURITY 600 Steam filterpatroon	1000252
PURITY 1200 Steam filterpatroon	1000231

Kanaaldijk Noord 109 G

NL-5642JA Eindhoven

tel [phone]

fax [phone]

[e-mail]

www.brita.nl

BRITA Iberia, S.L.U.

C/ Valencia 307 2^0 - 4^a

E-08009-Barcelona

Tel. [phone]

Fax. [phone]

[e-mail]

www.profesional.brita.es
