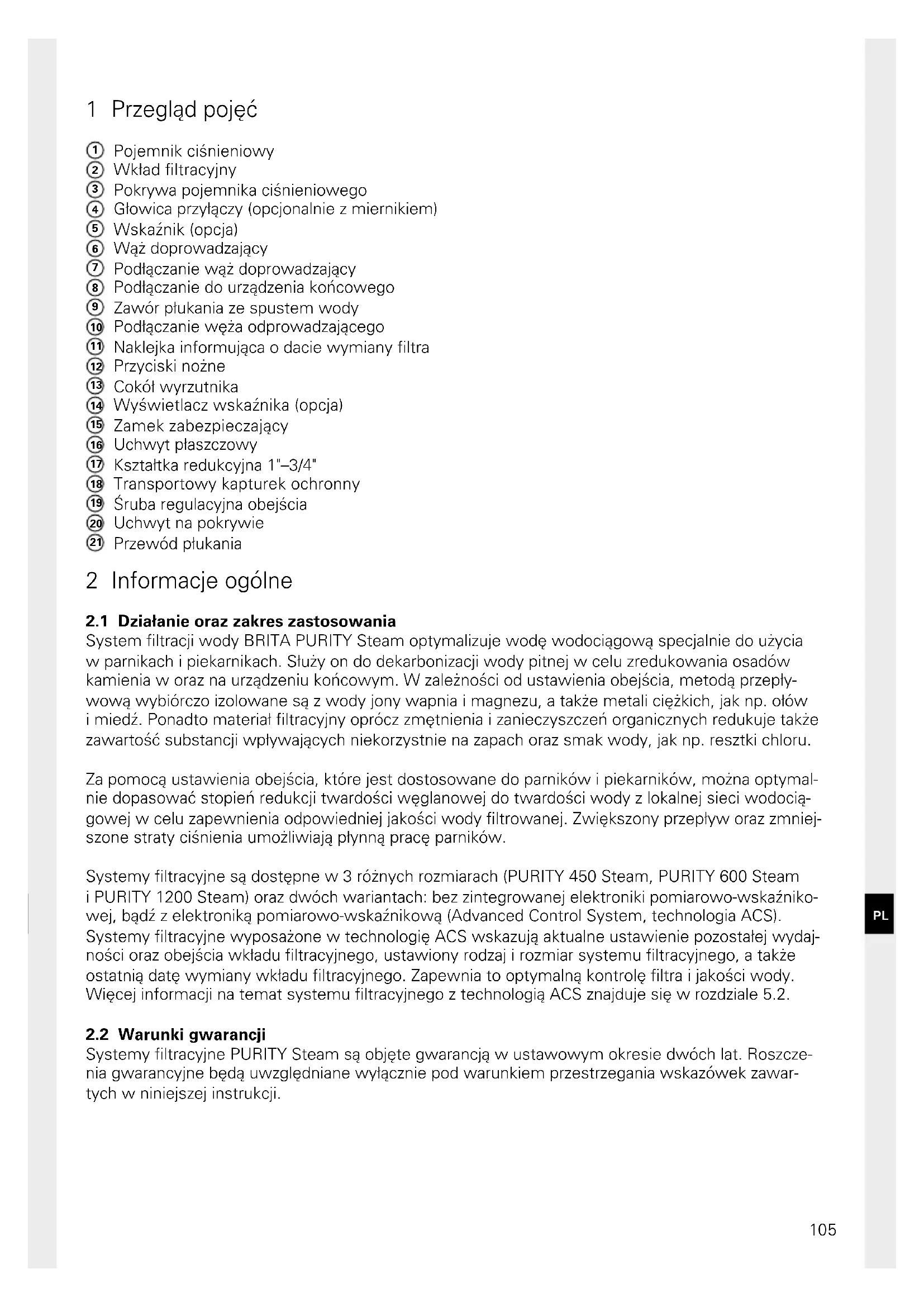

INSTRUKCJA OBSŁUGI Purity 450 Steam BRITA

Pojemnik ciśnieniowy

Pokrywa pojemnika ciśnieniowego

Głowica przyłączy (opcjonalnie z miernikiem)

Podłączanie wąż doprowadzający

Podłączanie do urządzenia końcowego

Zawór płukania ze spustem wody

Podłączanie węża odprowadzającego

Naklejka informująca o dacie wymiany filtra

Wyświetlacz wskaźnika (opcja)

Zamek zabezpieczający

Kształtka redukcyjna 1"–3/4"

Transportowy kapturek ochronny

Śruba regulacyjna obejścia

Przewód płukania 2 Informacje ogólne

2.1 Działanie oraz zakres zastosowania

System filtracji wody BRITA PURITY Steam optymalizuje wodę wodociągową specjalnie do użycia w parnikach i piekarnikach. Służy on do dekarbonizacji wody pitnej w celu zredukowania osadów kamienia w oraz na urządzeniu końcowym. W zależności od ustawienia obejścia, metodą przepły- wową wybiórczo izolowane są z wody jony wapnia i magnezu, a także metali ciężkich, jak np. ołów i miedź. Ponadto materiał filtracyjny oprócz zmętnienia i zanieczyszczeń organicznych redukuje także zawartość substancji wpływających niekorzystnie na zapach oraz smak wody, jak np. resztki chloru. Za pomocą ustawienia obejścia, które jest dostosowane do parników i piekarników, można optymal- nie dopasować stopień redukcji twardości węglanowej do twardości wody z lokalnej sieci wodocią- gowej w celu zapewnienia odpowiedniej jakości wody filtrowanej. Zwiększony przepływ oraz zmniej- szone straty ciśnienia umożliwiają płynną pracę parników. Systemy filtracyjne są dostępne w 3 różnych rozmiarach (PURITY 450 Steam, PURITY 600 Steam i PURITY 1200 Steam) oraz dwóch wariantach: bez zintegrowanej elektroniki pomiarowo-wskaźniko- wej, bądź z elektroniką pomiarowo-wskaźnikową (Advanced Control System, technologia ACS). Systemy filtracyjne wyposażone w technologię ACS wskazują aktualne ustawienie pozostałej wydaj- ności oraz obejścia wkładu filtracyjnego, ustawiony rodzaj i rozmiar systemu filtracyjnego, a także ostatnią datę wymiany wkładu filtracyjnego. Zapewnia to optymalną kontrolę filtra i jakości wody. Więcej informacji na temat systemu filtracyjnego z technologią ACS znajduje się w rozdziale 5.2.

2.2 Warunki gwarancji

Systemy filtracyjne PURITY Steam są objęte gwarancją w ustawowym okresie dwóch lat. Roszcze- nia gwarancyjne będą uwzględniane wyłącznie pod warunkiem przestrzegania wskazówek zawar- tych w niniejszej instrukcji. PL106

2.3 Przechowywanie/transport

Należy przestrzegać warunków dotyczących otoczenia w trakcie przechowywania i transportu (roz- dział 12). Instrukcja stanowi część produktu, dlatego też należy przechowywać ją przez cały okres użytkowa- nia systemu filtracyjnego i przekazywać dalej w przypadku zmiany właściciela.

2.4 Recykling/utylizacja

Prawidłowa utylizacja tego produktu oraz elementów jego opakowania przyczynia się do zapobiegania potencjalnym, negatywnym skutkom dla człowieka i środowiska, które mogą wystąpić w przypadku nieprawidłowej utylizacji. Bateria i wskaźnik nie mogą być spalane, ani wyrzucane wraz domowymi odpadkami. Należy oddać je w przewidzianym miejscowymi przepisami punkcie zbiórki surowców wtórnych. Patrz także rozdział 11. Zużyte wkłady filtracyjne BRITA przyjmują placówki pod adresami podanymi na drugiej stronie okładki. 3 Wskazówki dotyczące użytkowania i bezpieczeństwa

3.1 Kwalifikacje personelu

Prace instalacyjne i konserwacyjne systemu filtracyjnego może przeprowadzać tylko wyszkolony lub upoważniony personel.

3.2 Stosowanie zgodne z przeznaczeniem

Sprawne i bezpieczne stosowanie tego produktu zakłada znajomość zasad instalacji, użytkowania oraz konserwacji opisanych w niniejszej instrukcji. Wskazówka: System filtracyjny oraz wkłady filtracyjne dostosowane do systemu PURITY Steam mogą być eksploatowane tylko przed urządzeniami końcowymi, takimi jak parniki, kombiwary lub piekarniki.

3.3 Ograniczenie odpowiedzialności

Instalacja musi przebiegać ściśle według wskazówek zamieszczonych w niniejszej instrukcji. Firma BRITA nie odpowiada za jakiekolwiek szkody lub ich następstwa, które wynikają z nieprawidło- wej instalacji lub nieprawidłowego zastosowania produktu.

3.4 Specjalne wskazówki dotyczące bezpieczeństwa

  • Za wodę zasilającą system filtracyjny BRITA może służyć wyłącznie woda pitna. System filtracji wody firmy BRITA jest przeznaczony tylko do zastosowania zimnej wody zgodnie z zakresem temperatury wody wejściowej podanym w rozdziale 12. W żadnym wypadku nie wolno stoso- wać wody skażonej mikrobiologicznie lub też wody o nieznanej jakości bez uprzedniej, odpo- wiedniej dezynfekcji.
  • Jeśli woda dostarczana z miejskiego zakładu wodociągowego okresowo wymaga przegotowa- nia przed spożyciem, należy wyłączyć system filtracyjny z użytku. Po odwołaniu zarządzenia o konieczności przegotowania wody przed spożyciem należy wymienić wkład filtracyjny i oczy- ścić przyłącza.
  • Ze względów higienicznych materiał filtrujący wkładu filtracyjnego poddany został specjalnemu procesowi z użyciem srebra. Niewielka i nieszkodliwa dla zdrowia ilość srebra może przedostać się do wody. Ilość ta jest zgodna z zaleceniami Światowej Organizacji Zdrowia (WHO) odnośnie norm jakościowych dla wody pitnej.
  • Wskazówka dla osób ze schorzeniami nerek lub wymagających regularnego dializowania: na skutek filtracji może dojść do niewielkiego wzrostu zawartości potasu. Osoby ze schorzeniami nerek lub będące na diecie niskopotasowej powinny zasięgnąć porady lekarza. PL107
  • Filtrat wody jest zaklasyfikowany zgodnie z normą EN 1717 do kategorii 2.
  • Firma BRITA zaleca, aby nie wyłączać systemu filtracyjnego z użytku na dłuższy czas. Jeśli sys- tem filtracyjny BRITA PURITY Steam nie był używany przez kilka dni (dwa do trzech dni), zaleca się jego przepłukanie odpowiednią ilością wody X, która jest określona w tabeli poniżej. Po okresie wyłączenia z użytku przekraczającym 4 tygodnie filtr należy przepłukać według wska- zówek podanych w tabeli poniżej, co najmniej ilością Y lub go wymienić. Należy przestrzegać również maksymalnego okresu użytkowania wkładu filtracyjnego, który wynosi 12 miesięcy (rozdział 6). System filtracyjny Ilość wody do przepłukiwania X po 2–3 dniach przestoju Ilość wody do przepłukiwania Y po 4 tygodniach przestoju PURITY 450 Steam 6 litrów 30 litrów PURITY 600 Steam 12 litrów 60 litrów PURITY 1200 Steam 24 litry 120 litrów
  • System filtracyjny nie jest odporny na silnie stężone środki czyszczące (np. Wybielacze, rozpusz- czalniki na bazie chloru, silne środki oksydacyjne) i nie może się z nimi stykać.
  • Podczas użytkowania nie wolno otwierać ani demontować systemu filtracyjnego. Nie wolno otwierać wkładu filtra.
  • Trwałość pojemnika ciśnieniowego oraz pokrywy pojemnika ciśnieniowego – w przypadku fachowego montażu i użytkowania oraz stosowania się do warunków eksploatacji określonych w danych technicznych – jest ograniczona do 10 lat (od daty montażu). Najpóźniej po upływie 10 lat należy koniecznie dokonać wymiany. Węże należy wymieniać regularnie najpóźniej co 5 lat.
  • Data produkcji: Naklejka z kodem fabrycznym na wkładzie filtracyjnym i kartonie – przykład: B612002010 6 Rok produkcji, tutaj: 2016 12 Tydzień produkcji, tutaj: 12 tydzień kalendarzowy 002 Nr partii medium filtra, tutaj (ilościowo) napełniona druga partia 010 Numer bieżący wkładu filtracyjnego, tutaj dziesiąty wkład z drugiej partii Naklejka z kodem fabrycznym na głowicy przyłączy – przykład: 1001801 E 619316008764 1001801 Numer identyfikacyjny BRITA E Identyfikacja dostawcy 6 Rok produkcji, tutaj: 2016 19 Tydzień produkcji, tutaj: 19. tydzień kalendarzowy 3 Dzień produkcji od poniedziałku (1) do piątku (5), tutaj: środa 16 Rok produkcji, tutaj: 2016 008764 Bieżący numer identyfikacyjny Data produkcji pojemnika ciśnieniowego oraz jego pokrywy – przykład: 0315 03 Miesiąc produkcji, tutaj: marzec 15 Rok produkcji, tutaj: 2015

3.5 Wskazówki dla instalatorów związane z bezpieczeństwem

  • Urządzenie współpracujące z filtrem musi być wolne od osadów wapiennych przed zainstalowa- niem systemu filtracyjnego.
  • System filtracyjny chronić przed bezpośrednim światłem słonecznym i uszkodzeniami mecha- nicznymi. Nie montować w pobliżu źródeł ciepła i otwartego ognia.
  • Przed wężem wejściowym systemu filtracyjnego musi zostać zainstalowany zawór odcinający.
  • Jeśli ciśnienie wody przekracza 6,9 bar lub istnieją takie wymagania prawne, przed systemem filtracyjnym należy zamontować ogranicznik ciśnienia.
  • Na wejściu wody w głowicy filtra zamontowany jest fabryczny zawór zwrotny atestowany przez DVGW.
  • Pomiędzy filtrem do wody a urządzeniem konsumującym nie mogą być zainstalowane rury/ kształtki miedziane ani ocynkowane czy niklowane. Zaleca się użycie specjalnych zestawów węży firmy BRITA. Wybierając materiał, z którego wykonane są części mające styczność z wodą za systemem filtracyjnym BRITA, należy zwrócić uwagę na to, że ze względu na charak- ter oczyszczania dekarbonizowana woda zawiera wolny kwas węglowy. PL108
  • Instalację wszystkich elementów należy wykonać zgodnie z obowiązującymi w danym kraju wytycznymi dla instalacji wody pitnej.
  • W kwestiach montażu i eksploatacji systemu filtracyjnego należy przestrzegać reguł umieszczo- nych w rozporządzeniach branżowych „Praca w gastronomii” dział „Środki spożywcze” BGZ (BGR111). 4 Instalacja

Uwaga: Przed instalacją zapoznać się z danymi technicznymi (rozdział 12) oraz wskazówkami dotyczącymi użytkowania i bezpieczeństwa (rozdział 3). Po przechowywaniu i transporcie w tempe- raturze poniżej 0°C produkt należy przed zainstalowaniem trzymać w otwartym opakowaniu przez co najmniej 24 godziny w odpowiedniej temperaturze otoczenia (rozdział 12) panującej zazwyczaj w miejscu przyszłej instalacji.

Przed montażem należy rozpakować zawartość dostawy i sprawdzić jej kompletność: 1 x pojemnik ciśnieniowy

1 x pokrywa pojemnika ciśnieniowego

1 x wkład filtracyjny

1 x instrukcja 1 x test twardości węglanowej 1 x naklejka do karty serwisowej (pomarańczowa) 1 x kształtka redukcyjna 1"–3/4" W razie braków w dostawie należy zgłosić się pod odpowiedni adres przedstawicielstwa firmy BRITA (patrz druga strona okładki).

4.2 Montaż pojemnika ciśnieniowego i jego pokrywy

  • Obiema stopami stanąć na przyciskach nożnych
  • Unieść pojemnik ciśnieniowy

i obracać w prawo, aż uchwyty płasz- czowe

zatrzymają się nad przyciskami nożnymi

  • Zdjąć transportowy kapturek ochronny

z wkładu filtracyjnego.

  • Sprawdzić, czy uszczelka we wkładzie filtracyjnym

znajduje się w prawi- dłowym położeniu, czy nie jest zabrudzona ani uszkodzona. Wskazówka: Gniazdo uszczelki we wkładzie filtracyjnym jest nasmarowane. smarem nieszkodliwym dla zdrowia.

  • Obiema stopami stanąć na przyciskach nożnych

i założyć pokrywę pojem- nika ciśnieniowego

. Położenie oznaczenia strzałką na uchwy- cie na pokrywie

musi być przy tym zgodne z pozycją rowka „INSERT“.

  • Pokrywę pojemnika ciśnieniowego

wcisnąć do dołu i obracać w prawo do zatrzaśnięcia się zamka zabezpieczającego

4.3 Montaż węży doprowadzających i odprowadzających

Wskazówka: Węże doprowadzające i odprowadzające nie są objęte zakresem standardowej dostawy. Zaleca się użycie specjalnych zestawów węży firmy BRITA (rozdział 13).

  • Zamontować wąż doprowadzający

na wejściu głowicy przyłączy

oraz wąż odprowadza- jący

na wyjściu głowicy przyłączy

Wskazówka: Wejście „IN” oraz wyjście „OUT” głowicy przyłączy

są wyposażone w pier- ścienie samouszczelniające, dzięki czemu nie ma konieczności stosowania dodatkowych uszczelek płaskich. Zapewnić prawidłowe położenie uszczelek.

Uwaga: Maks. moment dokręcenia złączek 1" i 3/4" nie może przekraczać 15 Nm! Wolno sto- sować tylko złączki z uszczelkami płaskimi. Węże ze złączami stożkowatymi powodują uszkodzenia PL109 przyłączy na głowicy filtra, a ich stosowanie prowadzi do wygaśnięcia gwarancji! Do przyłączenia urządzenia można jedynie stosować węże zgodne z normą DVGW-W 543. Przed montażem zwrócić uwagę na kierunek przepływu na stronie wierzchniej, „IN“ = wejście, „OUT“ = odpływ wody. Przed instalacją zwrócić uwagę na wymiary montażowe i położenie robocze (rozdział 12). Jeśli nie są stosowane oryginalne węże, należy użyć dołączonej kształtki redukcyjnej 1"–3/4"

, w celu zapewnienia prawidłowego uszczelnienia zaworu zwrotnego (zamontowanego uprzednio na wejściu wody). 5 Rozruch nowego filtra

5.1 Ustawianie obejścia dla systemów filtracyjnych z modułem pomiarowo-wskaźnikowym

  • Określić miejscową twardość węglanową w stopniach skali niemieckiej °dH (w nomenklaturze firmy BRITA °KH) za pomocą dołączonego testu twardości węglanowej.
  • Sprawdzić ustawienie obejścia na śrubie regulacyjnej obejścia

Wskazówka: Obejście jest ustawione fabrycznie w pozycji 1, może zostać dopasowane odpo- wiednio do lokalnej twardości węglanowej i zastosowania (rozdział 7).

5.2 Rozruch systemów filtracyjnych z modułem pomiarowo-wskaźnikowym

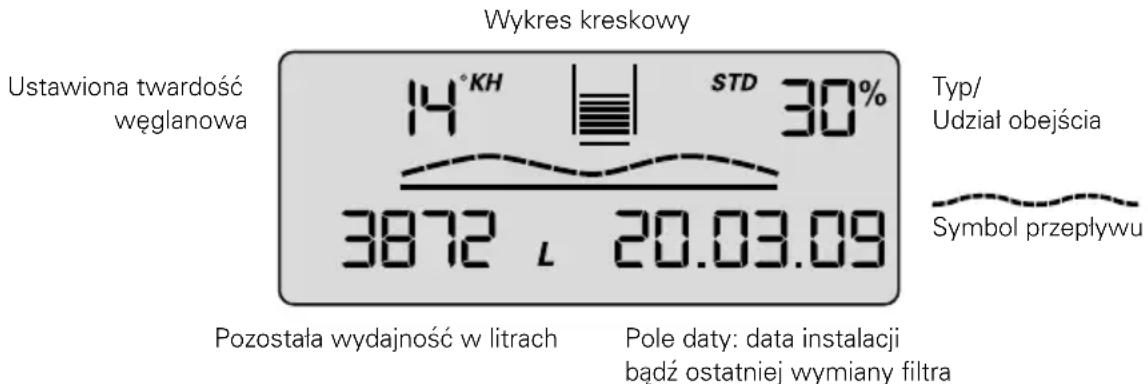

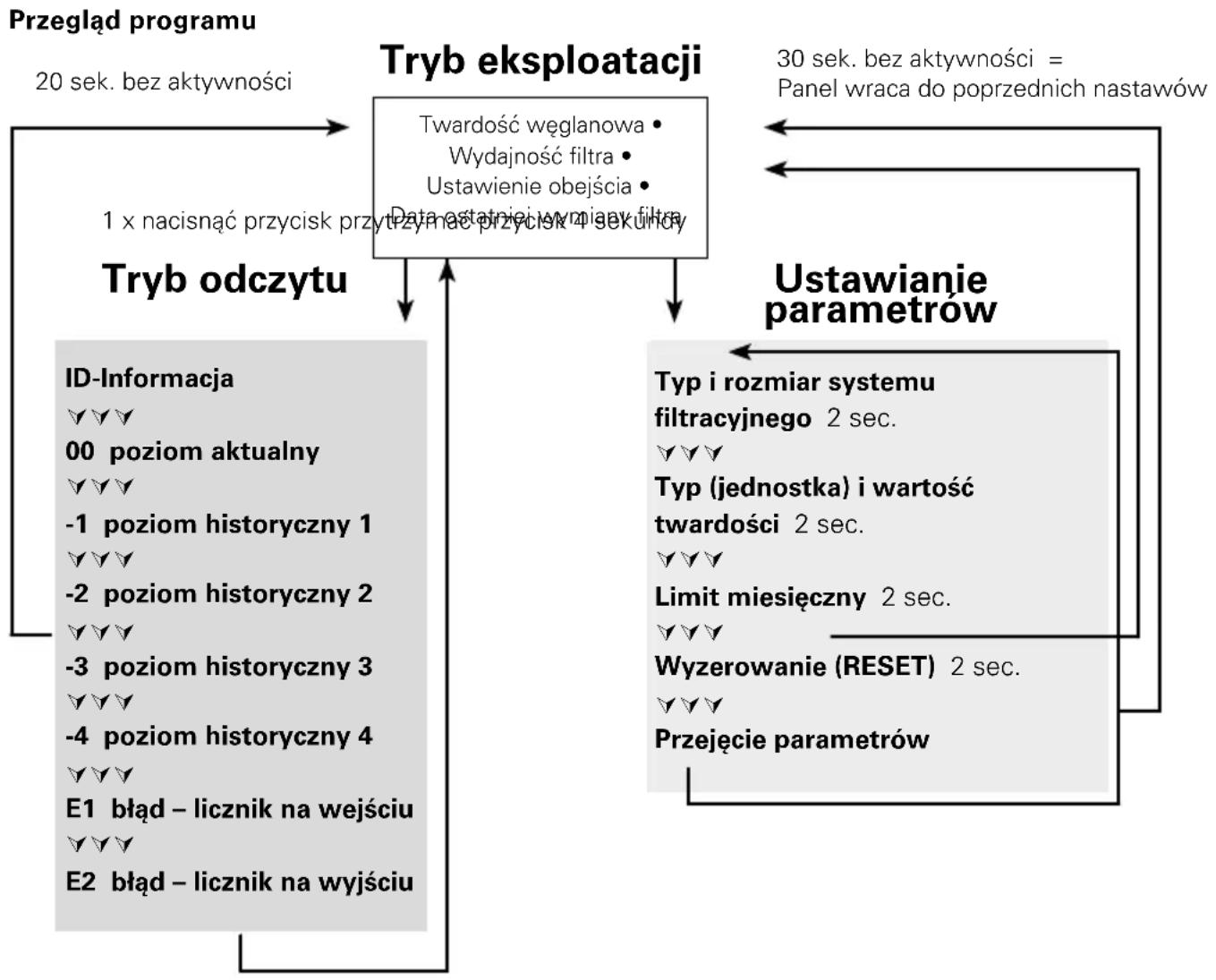

Widok w trybie eksploatacji Ustawiona twardość węglanowa Wykres kreskowy Pole daty: data instalacji bądź ostatniej wymiany filtra Pozostała wydajność w litrach Typ/ Udział obejścia Symbol przepływu Twardość węglanowa Jednostki twardości węglanowej można ustawić w zależności od potrzeb na niemieckie °dH (= ustawienie wskaźnika °KH), angielskie (°e = Clark) (= ustawienie wskaźnika °EH), francuskie (°f) (= ustawienie wskaźnika °FH), amerykańskie (grains per gallon) (= ustawienie wskaźnika gpg) lub międzynarodowe wartości twardości (mg/l CaCO

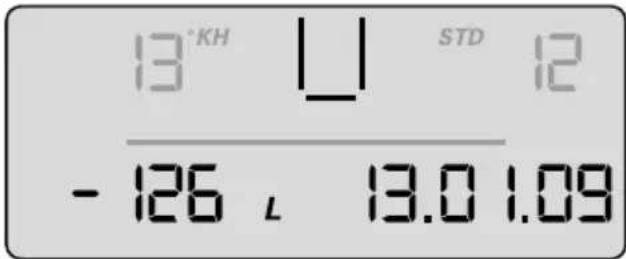

) (= ustawienie wskaźnika mg/L). Jeśli podczas pracy filtra zostanie zmienione ustawienie typu twardości (= jednostka), to nastąpi automatyczne przeliczenie ustawionych pierwotnie wartości. Wykres kreskowy Przedstawia pozostałą wydajność (stan filtra) w postaci poziomych kresek. Po zainstalowaniu nowego systemu filtracyjnego, bądź po wymianie filtra, symboliczny wkład filtracyjny jest całkowicie wypełniony 10 kreskami. Udział obejścia w procentach Udział obejścia można zdefiniować jako stosunek wody nie poddanej procesowi dekarbonizacji do całkowitej ilości przefiltrowanej wody i jest podawany w procentach. Symbol przepływu Podczas pobierania wody poprzez system filtracyjny na wyświetlaczu widać graficzny obraz fali. PL110 Pozostała wydajność wkładu filtracyjnego Pozostała wydajność wkładu filtracyjnego jest pokazywana, zależnie od wyboru, w litrach lub amery- kańskich galonach. Przy pobieraniu wody wskazanie cofa się co 1 litr lub 1 galon. Gdy wkład jest zużyty, liczba określa- jąca wydajność jest wskazywana ujemnie i miga. Przy 20% pozostałej wydajności filtra dwie ostatnie kreski na wykresie migają. Przy 10% pozostałej wydajności filtra miga ostatnia kreska na wykresie oraz obie strzałki symboli- zujące konieczność wymiany. Przy 0% pozostałej wydajności filtra migają: kreska końcowa oraz strzałki, na zmianę z ujemnym wskazaniem pozostałej wydajności. Pole daty: data instalacji bądź ostatniej wymiany filtra Pozostała wydajność w litrach Wymienić wkład Ustawiona twardość węglanowa Wizualizacja zużycia wkładu Typ/ Udział obejścia Kiedy dobiega termin wymiany wkładu i pozostało już mniej niż miesiąc do upływu ustawionego ter- minu, jest to sygnalizowane przez miganie pola daty. Kiedy termin wymiany wkładu upłynął, sygnalizowane jest to przez migające na przemian pole daty i strzałkę symbolizującą wymianę. Kiedy przekroczona została maksymalna wydajność filtra oraz upłynął termin wymiany wkładu, jest to sygnalizowane przez miganie ujemnego wskazania pozostałej wydajności oraz pola daty, na prze- mian ze strzałkami. Data zainstalowania filtra bądź ostatniej wymiany wkładu Data zainstalowania filtra bądź ostatniej wymiany wkładu jest podawana w następującym formacie: Przykład: 28.10.09 28 dzień, tutaj 28 10 miesiąc, tutaj październik 09 rok, tutaj 2009 Wybór jednostek miary Na wyświetlaczu można wybrać wskazania europejskich, amerykańskich oraz międzynarodowych jednostek miary. Europejskie jednostki miary: w zależności od typu systemu filtracyjnego (STD, STM lub FIN) wybrać zadaną jednostkę twardości °KH, °EH, °FH lub° DH. Jednostka objętości oraz format daty są następ- nie wyświetlane automatycznie, w litrach i formacie DD.MM.RR. Amerykańskie jednostki miary: wybrać jednostkę twardości gpg, jednostka objętości oraz format daty są następnie wyświetlane automatycznie, w galonach i formacie MM.DD.RR. Międzynarodowe jednostki miary: wybrać jednostkę twardości mg/L, jednostka objętości oraz for- mat daty są następnie wyświetlane automatycznie, w litrach i formacie DD.MM.RR. Ustawianie parametrów Trzeba podać następujące parametry:

  • Typ i rozmiar systemu filtracyjnego STD 4 = PURITY 450 Quell ST STD 6 = PURITY 600 Quell ST STD 12 = PURITY 1200 Quell ST STM 4 = PURITY 450 Steam PL111 STM 6 = PURITY 600 Steam STM 12 = PURITY 1200 Steam FIN 6 = PURITY Finest 600 FIN 12 = PURITY Finest 1200
  • Jednostka twardości oraz wartość twardości wody Dla różnych typów systemów filtracyjnych można wybrać następujące jednostki twardości: Jednostka twardości węglanowej dla systemów filtracyjnych typu STD i STM: °KH (niemiecka jednostka twardości) °EH (angielska jednostka twardości) °FH (francuska jednostka twardości) gpg (amerykańska jednostka twardości) mg/L (międzynarodowa jednostka twardości) Jednostka twardości całkowitej dla systemu filtracyjnego typu GYP: °DH (niemiecka jednostka twardości) °EH (angielska jednostka twardości) °FH (francuska jednostka twardości) gpg (amerykańska jednostka twardości) mg/L (międzynarodowa jednostka twardości)

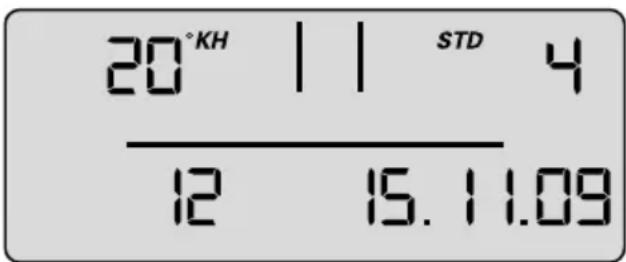

  • Limit miesięczny 2–12 Twardość węglanowa Typ/Rozmiar systemu filtracyjnego Pole datyZużycie po miesiącach
  • Funkcja przypominania o terminie wymiany wkładu Niezależnie od funkcji wskaźnika pozostałej wydajności można ustawić limit czasu w przedziale 2–12 miesięcy, w celu ustalenia terminu następnej wymiany wkładu. Kiedy dobiega termin wymiany wkładu i pozostało już mniej niż miesiąc do upływu ustawionego terminu, jest to sygnalizowane przez miganie pola daty. Fabrycznie ustawiony jest okres 12 miesięcy. Przykład: ustawiono termin 9 miesięcy, pole daty zaczyna migać po upływie 8 miesięcy. Obsługa wskaźnika Do obsługi wskaźnika należy zdjąć go z armatury przyłączy. Obudowę wskaź- nika przesunąć o ok. 10 mm do góry, po czym wysunąć wskaźnik do przodu. Obsługa wskaźnika odbywa się za pomocą przycisku z tyłu wskaźnika. Wskaźnik jest dostarczany z ustawionym trybem Standby. W celu aktywacji wskaźnika należy 1 raz krótko nacisnąć przycisk z tyłu, a następnie po wprowa- dzeniu parametrów wykonać reset. Wprowadzanie parametrów twardości wody oraz rozmiaru systemu filtracyjnego Na tym poziomie ręcznie ustawiane są parametry niezbędne do użytkowania filtra. Następuje wybór typu systemu filtracyjnego oraz jego rozmiaru, ustawienie jednostki twardości, wprowadzenie lokalnej twardości węglanowej lub całkowitej twardości bieżącej wody, a także aktywacja maksymalnej żywotności wkładu (limit miesięczny). Następnie trzeba zastosować parametry. PL112

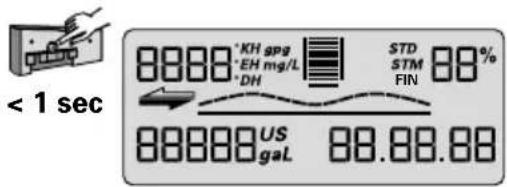

  • W celu aktywacji wskaźnika nacisnąć 1 raz przycisk z tyłu (< 1 s), aż pojawi się pole danych. < 1 sec FIN
  • Naciskać przycisk (> 4 s i < 10 s), aż zacznie migać pole wprowadzania parametrów dla typu systemu filtracyj- nego i rozmiaru. > 4 sec
  • Naciskać przycisk (> 2 s), aż pojawi się typ systemu filtracyjnego (STD, STM, FIN) oraz przynależna wartość dla rozmiaru systemu filtracyjnego (04, 06, 12). > 2 sec
  • Nacisnąć 1 raz przycisk (< 1 s), aby przejść do następ- nego parametru – jednostka twardości. Jednostka twardości miga. < 1 sec
  • Naciskać przycisk (>2 s), aż pojawi się żądana jednostka twardości. > 2 sec
  • Nacisnąć 1 raz przycisk (< 1 s), aby przejść do następ- nego parametru – wartość twardości. Pole wprowadza- nia wartości twardości miga. < 1 sec
  • Naciskać przycisk (>2 s), aż wartość twardości wody wzrośnie i przytrzymać do osiągnięcia żądanej wartości. > 2 sec
  • Nacisnąć 1 raz przycisk (< 1 s), aby przejść do następ- nego parametru – limit miesięczny .Pole wprowadzania limitu miesięcznego miga. < 1 sec
  • Naciskać przycisk (> 2 s) i przytrzymać do uzyskania żądanej wartości. > 2 sec PL113 Ustawione parametry można teraz zastosować. Jeśli parametry mają zostać zastosowane, należy postępować w następujący sposób:
  • Nacisnąć przycisk 1 x (< 1 s), aż pojawi się tekst „Reset“ i zacznie migać. < 1 sec

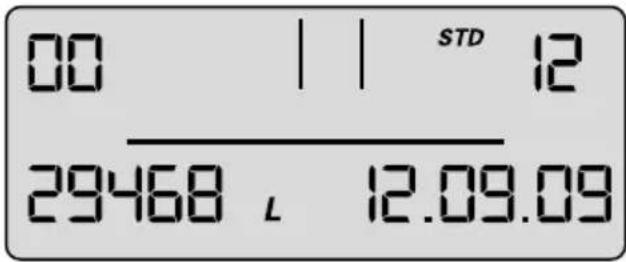

  • Nacisnąć 1 raz przycisk (> 2 s), aż pojawi się wskazanie całkowitej wydajności (przy obejściu 0%) i aktualna data. > 2 sec Ustawione parametry zostają zastosowane. Wskazówka: Jeśli po 30 sekundach nie zostaną wprowadzone żadne parametry, wskaźnik powraca do trybu Standby lub eksploatacji bez zastosowania zmienionych parametrów.
  • Wskaźnik wsadzić od przodu na wysokości ok. 10 mm i wsunąć do dołu. Noski na wskaźniku muszą zostać wprowadzone we wpusty na głowicy pomiarowej. Następnie zgodnie z rozdziałem

5.4 Płukanie/odpowietrzanie systemów filtracyjnych z modułem pomiarowo-wskaźnikowym i bez.

5.3 Ustawienie obejścia

Określanie ustawienia obejścia Zależnie od zastosowania i ustalonej twardości węglanowej, na podstawie tabeli obejść i wydajności (rozdział 7) określa się odpowiednie ustawienie obejścia. Następnie za pomocą śruby regulacyjnej obejścia

w następujący sposób ustawia się obejście: obracać śrubę regulacyjną obejścia

oznaczenie wskaże żądany rozmiar obejścia (0–3).

Uwaga: Stosować klucz imbusowy 6 mm lub 7/32".

Uwaga: Aby uniknąć uszkodzenia nie należy nadmiernie przekręcać śruby by-pass.

5.4 Płukanie/odpowietrzanie systemów filtracyjnych z modułem pomiarowo-

wskaźnikowym i bez Wskazówka: Do przepłukiwania/odpowietrzania wymagane jest wiadro o pojemności 10 l.

  • System filtracyjny położyć poziomo.
  • Otworzyć całkowicie zawór płukania
  • Całkowicie otworzyć zawór wejściowy

na wężu doprowadzającym

przytrzymując przy tym przewód płukania w wiadrze. Ilość wody do płukania – przynajmniej 10 litrów przy minimalnej objętości strumienia 3 l/min (180 l/h).

  • Zamknąć zawór płukania

, filtr postawić pionowo, opróżnić wiadro.

  • Ostrożnie otworzyć zawór płukania

, przytrzymując przewód płukania w wiadrze. Ponownie przepłukać minimum 10 l wody. PL114

  • Zamknąć zawór płukania
  • Sprawdzić system pod kątem występowania ewentualnych nieszczelności.
  • Zaznaczyć datę instalacji systemu filtracyjnego oraz datę następnej wymiany na dołączonej naklejce (pomarańczowa) i nalepić ją na pojemnik ciśnieniowy. Wskazówka: Na pojemniku ciśnieniowym jest miejsce na wiele naklejek. Nową naklejkę z datą instalacji umieścić w najwyżej położonym miejscu. Wskazówka: systemy filtracyjne bez modułu pomiarowo-wskaźnikowego są teraz gotowe do użytku.

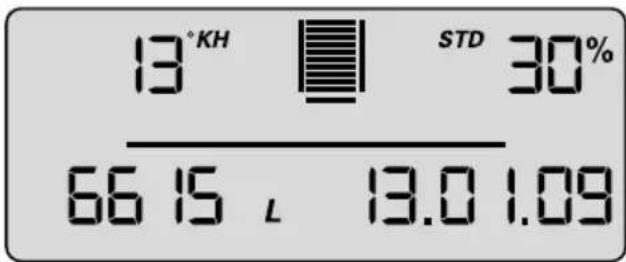

5.5 Sprawdzanie inicjalizacji systemów filtracyjnych z modułem pomiarowo-

  • Na wyświetlaczu muszą być widoczne: ustawienie obejścia w procentach, pozostała wydaj- ność, paski wydajności oraz aktualna data. Wskazówka: Jeśli te wartości nie są widoczne na wyświetlaczu, należy ponownie przepłukać system filtracyjny (rozdział 5.4), aż wartości się pojawią. Systemy filtracyjne z modułem pomia- rowo-wskaźnikowym są teraz gotowe do użytku. Na ten temat patrz również rozdziały od 10.6 do 10.8. 6 Wymiana wkładów filtracyjnych

Uwaga: Podczas wymiany uważnie przyjrzeć się wszystkim zdemontowanym częściom! Uszko- dzone części należy wymienić, a zanieczyszczone oczyścić! Przed wymianą zapoznać się ze wska- zówkami dotyczącymi użytkowania i bezpieczeństwa (rozdział 3). Po przechowywaniu i transporcie w temperaturze poniżej 0°C produkt należy przed zainstalowaniem trzymać w otwartym opakowaniu przez 24 godziny w odpowiedniej temperaturze otoczenia (rozdział 12) panującej zazwyczaj w miej- scu przyszłej instalacji. Systemy filtracyjne bez modułu pomiarowo-wskaźnikowego Wymiana wkładu filtracyjnego musi nastąpić po 6–12 miesiącach, najpóźniej 12 miesięcy po urucho- mieniu, niezależnie od stopnia zużycia systemu filtracyjnego. Jeśli wkład filtra wcześniej wyczerpał swoją wydajność (rozdział 7), wymiana musi nastąpić odpowiednio wcześniej. Systemy filtracyjne z modułem pomiarowo-wskaźnikowym Wymiana wkładu filtracyjnego musi odbywać się najpóźniej po upływie 12 miesięcy od urucho- mienia instalacji, niezależnie od stanu zużycia wkładu. Jeśli wkład filtra wcześniej wyczerpał swoją wydajność (rozdział 7), wymiana musi nastąpić odpowiednio wcześniej. Gdy wkład jest zużyty, liczba określająca wydajność jest wskazywana ujemnie i miga. Na wykresie kreskowym nie są widoczne już żadne kreski. Jeśli przekroczony został limit miesięczny wkładu, sygnalizowane jest to przez miganie daty. PL115 Resetowanie wskaźnika Do obsługi wskaźnika należy zdjąć go z armatury przyłączy. Obudowę wskaźnika przesunąć o ok. 10 mm do góry, po czym wysunąć wskaźnik do przodu. Obsługa wskaźnika odbywa się za pomocą przycisku z tyłu wskaźnika.

  • Po naciśnięciu przycisku (> 10 s) następuje przywrócenie danych ustawionych podczas pierwszej instalacji oraz aktualiza- cja wydajności, ustawienia obejścia i daty wprowadzenia. Wskazówka: Limit miesięczny jest automatycznie ustawiany na 12 miesięcy. Wskazówka: Jeśli po 30 sekundach nie zostaną wprowadzone żadne parametry, wskaźnik powraca do trybu Standby lub eksploatacji bez zastosowania zmienionych parametrów. Wskaźnik wsadzić od przodu na wysokości ok. 10 mm i wsunąć do dołu. Noski na wskaźniku muszą zostać wprowadzone we wpusty na głowicy pomiarowej.

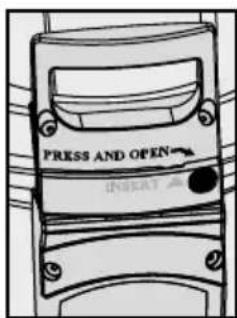

6.1 Wyjmowanie wkładu filtracyjnego

  • Wyłączyć zasilanie elektryczne urządzenia końcowego (wyciągnąć wtyczkę z gniazdka).
  • Zamknąć zawór wejściowy

na wężu doprowadzającym

  • Umieścić przewód płukania w wiadrze i zredukować ciśnienie w systemie, otwierając zawór płukania. Wypływającą wodę zebrać do wiadra. Wskazówka: Jeśli ilość wypływającej wody przekracza 1 litr, oznacza to, że zawór wejściowy

nie jest całkowicie zamknięty lub znajdują się na nim osad kamienia.

  • Obiema stopami stanąć na przyciskach nożnych

, otwierając przy tym pokrywę pojemnika ciśnieniowego

, naciskając zamek zabezpieczający

i obracając jednocześnie do oporu w lewo.

  • Pokrywę pojemnika ciśnieniowego

ustawić pionowo na obu uchwytach na pokrywie

Wskazówka: Nie odkładać pokrywy odwróconej w poziomie.

  • Stanąć obiema stopami na przyciskach nożnych

, obracając przy tym pojemnik ciśnieniowy

do oporu w lewo, trzymając za uchwyty płaszczowe

  • Zejść z przycisków nożnych

, po czym wcisnąć pojemnik ciśnieniowy

do dołu, trzymając oburącz za uchwyty płaszczowe

  • Wyjąć zużyty wkład filtracyjny

z pojemnika ciśnieniowego

  • Zużyty wkład filtracyjny

odstawić do zlewu przyłączem do dołu, celem opróżnienia (> 5 min).

  • Zużyty wkład filtracyjny

zamknąć transportowym kapturkiem ochronnym

nowego wkładu i odesłać w oryginalnym opakowaniu pod jeden z adresów placówek firmy BRITA podanych na drugiej stronie okładki. PL116

6.2 Instalacja wkładu filtracyjnego

  • Sprawdzić, czy gniazdo uszczelki wkładu filtracyjnego

znajdujące się na pokrywie pojemnika ciśnieniowego

nie jest zabrudzone lub uszkodzone.

  • Sprawdzić, czy uszczelka w nowym wkładzie filtracyjnym

znajduje się w prawidłowym położeniu, czy nie jest zabrudzona ani uszkodzona. Wskazówka: Gniazdo uszczelki we wkładzie filtracyjnym jest nasmarowane smarem nieszkodliwym dla zdrowia.

  • Nowy wkład filtracyjny

włożyć do pojemnika ciśnieniowego

  • Obiema stopami stanąć na przyciskach nożnych

, unieść pojemnik ciśnie- niowy

i obracać w prawo, aż uchwyty płaszczowe

zatrzymają się nad przyciskami nożnymi

  • Obiema stopami stanąć na przyciskach nożnych

i założyć pokrywę pojem- nika ciśnieniowego

. Położenie Położenie oznaczenia strzałką na uchwycie na pokrywie

musi być przy tym zgodne z pozycją rowka „INSERT“.

  • Pokrywę pojemnika ciśnieniowego

wcisnąć do dołu i obracać w prawo do zatrzaśnięcia się zamka zabezpieczającego

  • Włączyć zasilanie elektryczne urządzenia końcowego (podłączyć wtyczkę do gniazdka).
  • W celu przepłukania i odpowietrzenia nowego wkładu filtracyjnego

wykonać czynności opisane w punkcie 5.3. 7 Wydajność filtra W celu precyzyjnej, ciągłej kontroli stopnia zużycia wkładu filtracyjnego zaleca się zastosowanie systemu filtracji wody PURITY Steam ze zintegrowanym modułem pomiarowo-wskaźnikowym lub instalację przepływomierza BRITA Flowmeter 100–700A. Tabela wydajności (wartości w litrach) Twardość węglano- wa w °KH PURITY 450 Steam PURITY 600 Steam PURITY 1200 Steam Ustawienie obejścia Ustawienie obejścia Ustawienie obejścia 0 1 i 2 3 0 1 i 2 3 0 1 i 2 3

PL117 Twardość węglano- wa w °KH PURITY 450 Steam PURITY 600 Steam PURITY 1200 Steam Ustawienie obejścia Ustawienie obejścia Ustawienie obejścia 0 1 i 2 3 0 1 i 2 3 0 1 i 2 3

W zależności od lokalnej jakości wody lub typu urządzenia można dopasować ustawienie obejścia. Standardowo obowiązują następujące zalecenia odnośnie ustawienia obejścia: Pozycja 0: Wszystkie urządzenia na obszarach występowania bardzo twardej wody (> KH = 22 °KH). Pozycja 1: Parowniki i piekarniki z systemem bezpośredniego wtrysku pary. Pozycja 2: Parowniki i piekarniki z bojlerem. Pozycja 3: Wszystkie urządzenia na obszarach występowania wody miękkiej (< KH = 7 °KH). Istnieje możliwość otrzymania indywidualnych zaleceń od partnerów firmy BRITA. Wskazówka: Podane wydajności zostały ustalone na podstawie testów i obliczone dla najczęściej stosowanych konfiguracji urządzeń i zastosowań. Ze względu na możliwość wpływu czynników zewnętrznych (na przykład niestabilne parametry jakości wody i/lub różne typy urządzeń) podane wartości mogą okazać się nieprawidłowe. 8 Konserwacja Regularnie sprawdzać szczelność systemu filtracyjnego. Regularnie sprawdzać węże pod kątem występowania zagięć i załamań. Załamane węże należy wymieniać. Kompletny system filtracyjny należy regularnie wymieniać najpóźniej co 10 lat. Węże należy wymieniać regularnie najpóźniej co 5 lat.

Uwaga: Przed wymianą zapoznać się z danymi technicznymi (rozdział 12) oraz wskazówkami dotyczącymi użytkowania i bezpieczeństwa (rozdział 3). Regularnie czyścić system filtracyjny z zewnątrz, przy użyciu miękkiej, wilgotnej ściereczki.

Uwaga: Nie używać przy tym żadnych substancji mogących uszkodzić materiał (rozdział 3.4) ani agresywnych środków do czyszczenia, czy też środków do szorowania. 9 Tryb odczytu W trybie odczytu można odczytać następujące dane: Dane produkcyjne

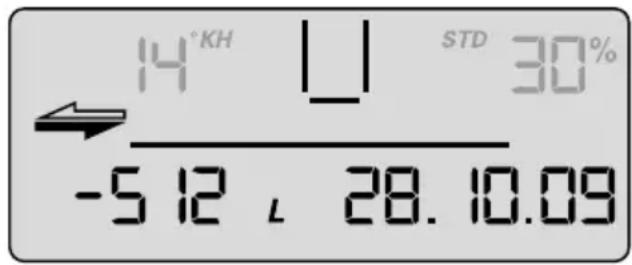

  • Krótko nacisnąć przycisk 1 x (<1 s), pojawi się następujące wskazanie. Bieżący numer urządzenia Stan baterii ID poziomu Rok produkcji Rok produkcji: na przykład 08 = 2008 Numer urządzenia: numer bieżący Stan baterii: na przykład 31.12.19 = Bateria wskaźnika ulegnie zużyciu 31.12.2019, tym samym cały system filtracyjny osiągnął swój ostateczny termin wymiany. PL118 Licznik objętości całkowitej

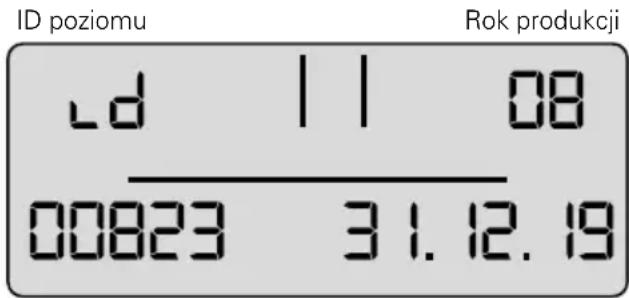

  • Krótko nacisnąć przycisk 2 x (<1 s), pojawi się następujące wskazanie. 00 poziom, aktualne dane (dziś) Wskaźnik aktualnego poziomu Rozmiar systemu filtracyjnego Aktualna dataLicznik objętości całkowitej Na tym poziomie utrzymywany jest rejestr licznika objętości całkowitej, który niezależnie od kolej- nych wymian wkładów liczy od 0 w górę. Odczyt pamięci W trybie odczytu pamięci można odczytać dane dla 4 ostatnio użytych wkładów filtracyjnych. Krótko nacisnąć przycisk 1 x (<1 s), aż pojawi się następujące wskazanie: -1, -2, -3, -4 poziom – Dane wkładów, które były używane przed używanym obecnie. Twardość węglanowa Obejściem Stan licznika objętości całkowitej w momencie wymiany wkładu Data montażu wkładu na zmianę ID wkładu Typ Po lewej stronie u góry pokazywany jest identyfikator wkładu (-1 oznacza przedostatni wkład) na zmianę z ustawioną dlań twardością wody wraz z jednostką twardości. U góry po prawej pokazywany jest roz- miar systemu filtracyjnego na zmianę z ustawieniem obejścia (1 s – wskaźnik, 1 s twardość wody), po lewej na dole stan licznika przy wymianie wkładu (-1), po prawej na dole data zamontowania wkładu. Znaczenie: przedostatni zastosowany wkład to PURITY 1200, wkład filtracyjny został zainstalowany

25.6.09 i był użytkowany do stanu licznika wynoszącego 23166 litrów.

Ustawiona twardość wody wynosiła 14°KH, a zmierzone obejście określono na 30%. Odpowiednio obowiązuje to samo dla wcześniej używanego wkładu (-2) oraz jeszcze wcześniej uży- wanych wkładów -3,-4. Komunikaty o błędach Poziom błędu E1 wskazuje, czy występowała usterka wykrycia obejścia. E1 aktywuje się po nieprawidłowym rozpoznaniu aktualnego obejścia. Pokazuje się wówczas słowo Start razem z datą wystąpienia usterki. na zmianę Kiedy tylko aktualny stosunek obejścia zostanie prawidłowo rozpoznany, zgłoszenie usterki ustępuje i dodawana jest data Stop. Na poziomie błędu 01 wskazania Stop-Start zmieniają się co sekundę. Poziom błędu E2 wskazuje, czy i od kiedy do kiedy występowała usterka licznika na wyjściu. Wska- zanie ma strukturę analogiczną do poziomu E1. PL119 Przegląd programu ID-Informacja ÚÚÚ 00 poziom aktualny ÚÚÚ -1 poziom historyczny 1 ÚÚÚ -2 poziom historyczny 2 ÚÚÚ -3 poziom historyczny 3 ÚÚÚ -4 poziom historyczny 4 ÚÚÚ E1 błąd – licznik na wejściu ÚÚÚ E2 błąd – licznik na wyjściu Typ i rozmiar systemu filtracyjnego 2 sec. ÚÚÚ Typ (jednostka) i wartość twardości 2 sec. ÚÚÚ Limit miesięczny 2 sec. ÚÚÚ Wyzerowanie (RESET) 2 sec. ÚÚÚ Przejęcie parametrów Tryb eksploatacji Ustawianie parametrów Tryb odczytu 1 x nacisnąć przycisk przytrzymać przycisk 4 sekundy 30 sek. bez aktywności = Panel wraca do poprzednich nastawów 20 sek. bez aktywności Twardość węglanowa • Wydajność filtra • Ustawienie obejścia • Data ostatniej wymiany filtra 10 Usuwanie usterek

10.1 Brak przepływu wody

Przyczyna: Zamknięty dopływ wody. Sposób usunięcia: Otworzyć dopływ wody na poprzedzającym zaworze odcinającym lub też zaworze wejściowym

umieszczonym na wężu doprowadzającym

Uwaga: Poniższe usterki może usuwać tylko wyszkolony i autoryzowany personel.

10.2 Brak przepływu wody lub słaby przepływ pomimo otwartego dopływu

Przyczyna: Za niskie ciśnienie w instalacji. Sposób usunięcia: Sprawdzić ciśnienie w instalacji. Jeśli usterka występuje nadal mimo wystarczającego ciśnienia w instalacji, należy sprawdzić i w razie potrzeby wymienić system filtracyjny i wkład filtracyjny.

Uwaga: Przed wymianą zapoznać się z danymi technicznymi (rozdział 12) oraz wskazówkami dotyczącymi użytkowania i bezpieczeństwa (rozdział 3).

10.3 Wycieki na złączkach gwintowanych

Przyczyna: Nieprawidłowo zmontowane złączki gwintowane. Sposób usunięcia: Sprawdzić ciśnienie w instalacji. Sprawdzić wszystkie złączki gwintowane i zamontować zgodnie z opisem w rozdziale 4. Jeśli usterka nadal występuje, wymienić system filtracyjny.

Uwaga: Przed wymianą zapoznać się z danymi technicznymi (rozdział 12) oraz wskazówkami dotyczącymi użytkowania i bezpieczeństwa (rozdział 3). PL120

10.4 Wycieki po wymianie filtra

Przyczyna: Uszczelka wkładu filtracyjnego osadzona nieprawidłowo. Sposób usunięcia: Sprawdzić prawidłowe osadzenie uszczelki (rozdział 6.2).

Uwaga: Przed demontażem zapoznać się z danymi (rozdział 12) oraz wskazówkami dotyczącymi użytkowania i bezpieczeństwa (rozdział 3).

10.5 Wyświetlacz nie działa

Przyczyna: Bateria pusta. Sposób usunięcia: Wymienić wskaźnik (nr zam. patrz rozdział 13). Wskazówka: w przypadku wymiany wskaźnika przestrzegać dołączonej doń instrukcji

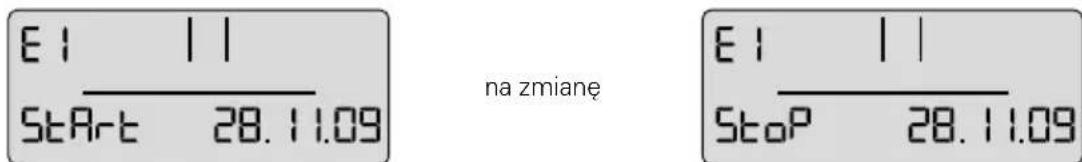

10.6 Dane na wyświetlaczu migają

Przyczyna: Minął limit miesięczny lub stan wkładu filtracyjnego wskazuje na zużycie ( rozdział 5.2). Sposób usunięcia: Wymienić wkład filtracyjny (rozdział 6).

10.7 Ustawienie obejścia na wyświetlaczu nie zgadza się z położeniem śruby regulacyjnej

(por. 10.8/10.9) Przyczyna: Filtr nie został prawidłowo uruchomiony. Sposób usunięcia: Ponownie przepłukać filtr (rozdział 5.4). Sprawdzić dane na wyświetlaczu po wykonaniu płukania (rozdział 5.5).

10.8 Ustawienie obejścia na wyświetlaczu nie zgadza się z ustawieniem śruby regulacyjnej

obejścia (por. 10.7/10.8) Przyczyna: Osłona zaworu regulacji obejścia ustawiona nieprawidłowo. Sposób usunięcia: Ponownie przepłukać system filtracyjny i wyregulować śrubę regulacji obejścia (rozdział 5.3). 11 Bateria Zamontowana bateria jest przewidziana do użytku przez okres 10 lat. Bateria i wskaźnik nie mogą być spalane, ani wyrzucane wraz domowymi odpadkami. Baterię wyjmuje się w następujący sposób:

  • Wykręcić śrubę z tyłu wskaźnika, otworzyć i zdjąć tylną część obudowy.
  • Lutowane miejsca styku przy baterii przeciąć szczypcami bocznymi i wyjąć baterię z uchwytu.
  • Tylną część obudowy założyć na wskaźnik i wkręcić śrubę. Baterię oraz wskaźnik należy utylizować w sposób niezagrażający środowisku. PL121 12 Dane techniczne System filtracyjny PURITY Steam z wkładem filtracyjnym PURITY 450 Steam PURITY 600 Steam PURITY 1200 Steam jedn. pom.-wsk.* rozdziela- czem jedn. pom.-wsk.* rozdziela- czem jedn. pom.-wsk.* rozdziela- czem Ciśnienie robocze 2 bar do max. 6,9 bar Temperatura robocza/temperatura wody 4°C do 30°C Temperatura otoczenia dla użytkowania 10°C do 40°C magazynowania/transportu –20°C do 50°C Przepływ przy utracie ciśnienia rzędu 1 bar 400 l/h 500 l/h 400 l/h 500 l/h 400 l/h 500 l/h Przepływ znamionowy 60 l/h 60 l/h 120 l/h 120 l/h 120 l/h 120 l/h Spadek ciśnienia przy przepływie znamionowym 0,12 bar 0,08 bar 0,36 bar 0,27 bar 0,32 bar 0,24 bar Objętość złoża 3,9 l 5,8 l 9,9 l Ciężar (suchy/mokry) 10 kg/12 kg 12 kg/15 kg 18 kg/24 kg Wydajność porównawcza wg normy DIN 18879-1:2007 Wydajność porównawcza jest standardowym parametrem, który stanowi podstawę do porównywania różnych filtrów. Wydajność porównawcza jest ustalana na podstawie badań przeprowadzanych w ekstremalnych warunkach. Wydajność użytkowa jest w praktyce większa niż wydajność porównawcza i w zależności od warunków eksploatacji może się od niej znacznie różnić. Wydajność porównawcza 2754 l 4734 l 9521 l Wymiary całego systemu (szer./gł./wys.) 249 mm/222 mm/408 mm 249 mm/222 mm/520 mm 288 mm/255 mm/550 mm Promienie zginania węża doprowadzającego i odprowadzającego 2 m, DN13, 3/4"–3/4" wynoszą ok. 130 mm i w zależności od wymiarów montażowych i położenia roboczego należy dodatkowo doliczyć je do wymiarów systemu kompletnego. Położenie robocze System filtrujący może być eksploatowany w pozycji pionowej lub poziomej. Przyłącze wejściowe G 1" Przyłącze wyjściowe G 3/4"
  • z ACS Technology Wydajność porównawcza wg DIN 18879-1:2007 Wydajność porównawcza jest standardowym parametrem, który stanowi podstawę do porównywa- nia różnych filtrów. Wydajność porównawcza jest ustalana na podstawie badań przeprowadzanych w ekstremalnych warunkach. Wydajność użytkowa jest w praktyce większa niż wydajność porów- nawcza i w zależności od warunków eksploatacji może się od niej znacznie różnić. Wydajność porównawcza wg DIN 18879-1:2007 PURITY 450 Steam 2754 litry PURITY 600 Steam 4734 litry PURITY 1200 Steam 9521 litrów 13 Numery zamówień System filtracyjny PURITY 450 Steam/PURITY 600 Steam/PURITY 1200 Steam Artykuł Numer artykułu PURITY 450 Steam (system kompletny z wkładem filtracyjnym) 1000654 PURITY 600 Steam (system kompletny z wkładem filtracyjnym) 1000245 PURITY 1200 Steam (system kompletny z wkładem filtracyjnym) 1000226 PURITY 450 Steam (system kompletny z wkładem filtracyjnym) z MAE 1002912 PURITY 600 Steam (system kompletny z wkładem filtracyjnym) z MAE 1002918 PURITY 1200 Steam (system kompletny z wkładem filtracyjnym) z MAE 1002923 Wkład filtracyjny PURITY 450 Steam 1000653 Wkład filtracyjny PURITY 600 Steam 1000252 Wkład filtracyjny PURITY 1200 Steam 1000231 PL122 1 Oversigt over begreberne
