BEDIENUNGSANLEITUNG MyPure SLIM V-MF BRITA
I. Danke, dass Sie sich für ein Qualitätsvprodukt von BRITA entschieden haben und damit für frisches, wohlschmeckendes Wasser!

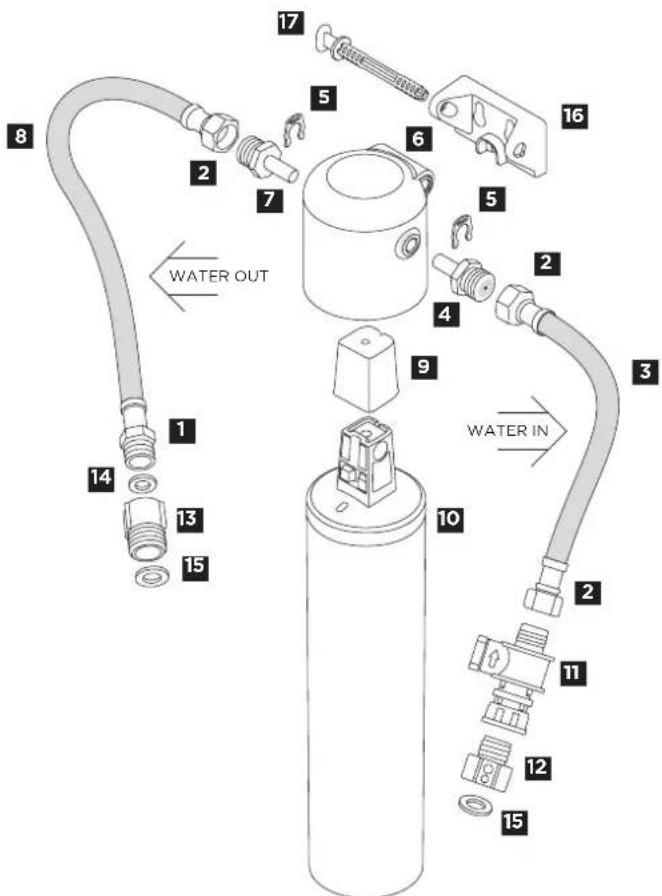

Das mypure SLIM V-MF System:
3/8-Zoll-AuBengewinde zur Befestigung
2 3/8-Zoll-Uberwurfmutter zur Befestigung
3 Wasserzuleitungsschlauch
4 Gewindeeinsatz mit Durchflussbegrenzer
5 Befestigungsschelle
6 Filterkopf
7 Gewindeinsatz
8 Wasserableitungsschlauch
9 Schutzhaube
10 Filterkartusche
11Rückflussverhinderer
12 Optionaler Adapter fur Kaltwasseranschluss (G1/2 OT - G3/8 IT)
13 Optionaler Adapter fur Armaturenanschluss (G1/2 IT - G3/8 OT)
14 Optionaler Dichtungsring 3/8 Zoll
15 Optionaler Dichtungsring 1/2 Zoll
16 Wandhalterung
Fixierstab der Wandhalterung
II. Für Qualität von Anfang an
Um eine optimale Funktion Ihres BRITA mypure SLIM zu gewährleisten, befolgen Sieitte sorgfaltig die folgenden Anweisungen. Falls sich unter ihrer Spule Kupferrohre befinden, empfehlen wir Ihnen, fur die Installation einen Klempner zu konsultieren.

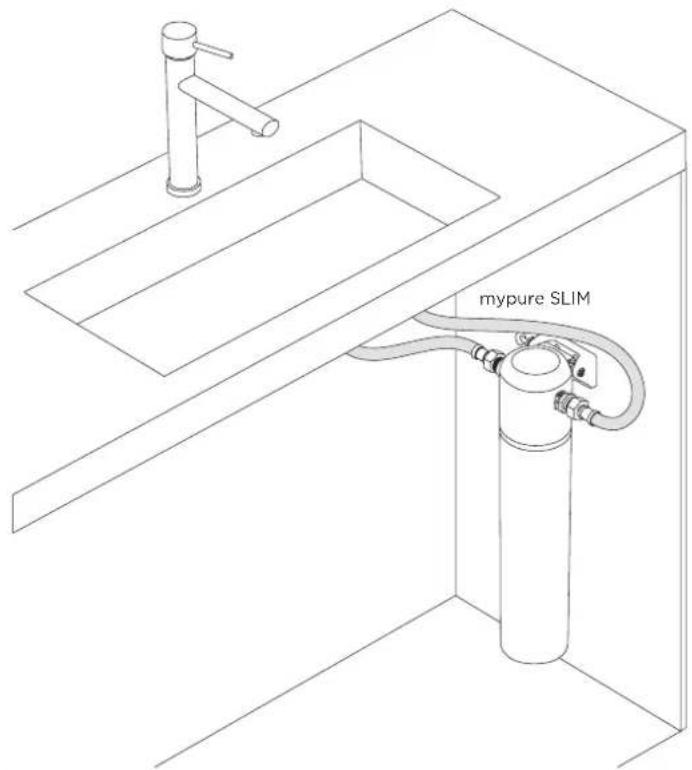

Vorbereitung
Dieses System kann nur an Wasserhahnen mit flexiblen 3/8- oder 1/2-Zoll-Verbindungsschläuchen befestigt werden. Für 1/2-Zoll-Schläuche verwenden Sie..., die mitgelieferten Adapter.
Mehr als 50 Jahre Erfahrung bürgen für Qualität
Seit mehr als 50 Jahren stiert BRITA für Innovation und höchste Qualität in der Wasserfiltration. Um die hohen Qualitätansprüche zu erfüllen, gibt es bei BRITA strenge interne und externe Qualitätskontrollen.
Die Lebensdauer des mypure SLIM V-MF Wasserfilters hangt von der örtlichen Wasserqualität ab. Der Filter filtert bis zu 8.000 Liter/12 Monate.
Garantiebedingungen
Für das mypure SLIM Filtersystem gilt die gesetzliche Garantie von 2 Jahren. Ein Garantieanspruch kann nur geltend gemacht werden, wenn alle Anweisungen in thisem Handbuch befolgrt werden.
III. Inhalt des mypure SLIM Sets
Um eine optimale Funktion Ihres BRITA Wasserfilter Sets zu gewährleisten, beachten Sie diese Anweisungenitte genau.
Ihr mypure SLIM Wasserfilter-Set beinhaltet Folgendes:
3 Wasserzuleitungsschlauch
4 Gewindeeinsatz mit Durchflussbegrenzer
5 Befestigungsschelle
6 Filterkopf
7 Gewindeeinsatz
8 Wasserableitungsschlauch
9 Schutzhaube
10 Filterkartusche
11 Rückflussverhinderer
12 Optionaler Adapter fur Kaltwasserversorgung (G1/2 OT - G3/8 IT)
13 Optionaler Adapter fur Armaturversorgung (G1/2 IT - G3/8 OT)
14 Optionaler Dichtungsring 3/8 Zoll
15 Optionaler Dichtungsring 1/2 Zoll
16 Wandhalterung
Beutel Wasserversorgung "WATER IN"
Beutel Wasserhahn-Wasserversorgung "WATER OUT"
IV. Installation
Schnitt 1: Anbringen der Schläuche

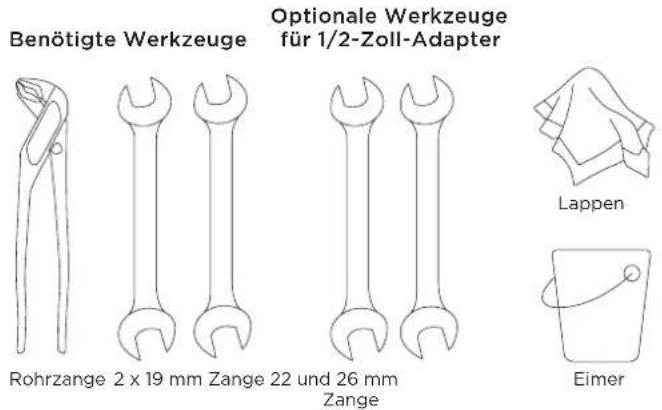

Wir empfehlen, dass Sie sich zunachst alle benöttigen Teile zurechtlegen. Sie benöttigen eine 3/8-Zoll- oder 1/2-Zoll-Wasserversorgung, die auch mit ihrer Armatur verbunden ist.
Für die Installation der Wandhalterung empfohlen: zwei Schrauben (Z. B. 5 mm) und zwei Dübel (falls erforderlich).itte verwenden Sie passende Schrauben und Dübel für die vorhandene Wand.
Halten Sie sichitte an das nachstehende Diagramm und fuhren Sie die Arbeiten in der angegebenen Reihenfolge aus.

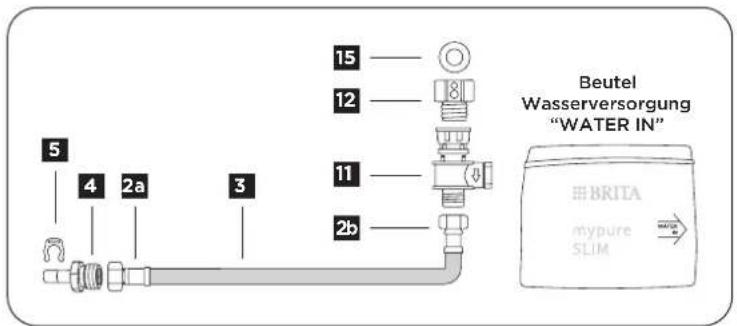

A. Verbinden Sie die Wasserversorgung (siehe Beutel „WATER IN“)
a) Drehen Sie die Kaltwasserversorgung ab.
b) Platzieren Sie den „Wasserzuleitungsschlauch" (3).
c) Verbinden Sie nun mithilfe des 3/8-Zoll-Gewindeeinsatzes mit Durchflussbegrenzer (4) das eine Ende des Schlauchs (2a) mit dem Filterkopf-Eingang (6) und bringen Sie die Befestigungsschelle (5) an. Dieder Beutel ist mit „WATER IN" beschrittet und mit einem Pfeil gekennzeichnet. Stellen Sie sicher, dass der Gewindeeinsatz bis zum Anschlag hineingedrückt wird und die Befestigungsschelle richtig sitzt!
d) Verbinden Sie nun das andere Ende des Schlauchs (2b) mit dem Rückflussverhinderer (11) und der Kaltwasserversorgung. Falls sich das Ende des Rückflussverhinderers (11) nicht verbinden,Lasst, verwenden Sie den Adapter (12), der mit dem Dichtungsring (15) geleifert wurde.

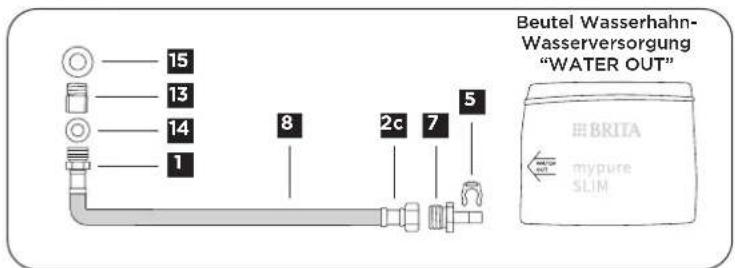

B. Verbinden Sie die Wasserhahn-Wasserversorgung (siehe Beutel „WATER OUT")
a) Positionieren Sie den Schlauch (8).
b) Verbinden Sie nun mithilfe des 3/8-Zoll-Gewindeeesatzes (7) das richtige Ende des Schlauchs (2c) mit dem Filterkopf-Eingang (6) und bringen Sie die Befestigungsschelle (5) an. Diese Beutel ist mit „WATER OUT" beschrittet und mit einem Pfeil gekennzeichnet. Stellen Sie sich, dass der Gewindeeesatz bis zum Anschlag hineingedrückt wird und die Befestigungsschelle richtig sitzt!
c) Verbinden Sie nun das andere Ende des Schlauchs (1) mit dem Schlauch, der bereits mit der Kaltwasserversorgung der Armatur verbunden ist. Falls sich das Ende des Schlauchs (2c) nicht verbinden,Lsst, verwenden Sie den Adapter (13), der mit den Dichtungsringen (14 und 15) geliefert wurde.
Kaltwasserversorgung
Das maximale Anzugsdrehmoment an G 3/8-Zoll-Anschlüssen darf 10 Nm nicht überschreiben!
Stellen Sie vor der Verwendung sichere, dass die Dichtungsringe richtig platziert, alle Teile verbunden und alle Verbindungen trocken sind.
Alle Wasserschläuche sollenen wie folgt montiert werden, um eine einwandfrei Funktion zu gewährleisten: Wenn der Schlauch direkt hinter der Schlauchbefestigung gebogen wird, wirkt sich das negativ auf die Lebensdauer aus. Der Schlauch sollte erst ab 30 mm hinter der Befestigungsschelle gebogen werden. Der angegebene zulässige Mindest-Biegeradius R bezieht sich auf Schlauchteile hinter diesen 30 mm. Der Mindest-Biegeradius sollte R45 mm sein.
Stellen Sie außer dem sichere, dass sich der Schlauch bei der Montage nicht verdrecht. Torsionsbelastungen können die Lebensdauer ebenfalls verkurzen.
Achten Sie darauf, dass der Schlauch bei der Montage nicht unnötg strapaziert wird. Vermeiden Sie es zum Beispiel, den Schlauch zu dehnen, wenn er zu kurz ist.
Vermeiden Sie ein starkes und/oderunnotiges Biegen des Schlauchs, da dies zu Knicken führen und die Lebensdauer des Schlauchs verkurzen kann.

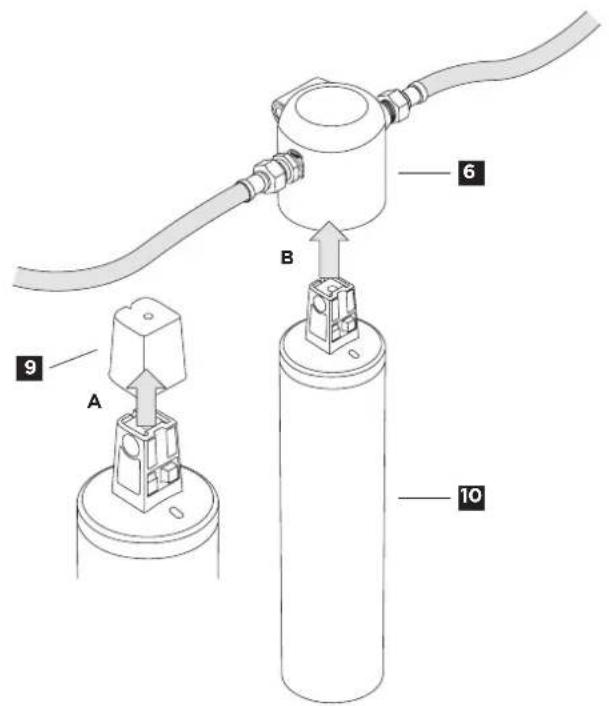

Schnitt 2: Einsetzen der Filterkartusche
A. Entfernen Sie die Schutzhaube (9).
B. Schieber Ben Sie die Filterkartusche (10) in den Filterkopf (6), bis sie mit einem Klicken einrastet.

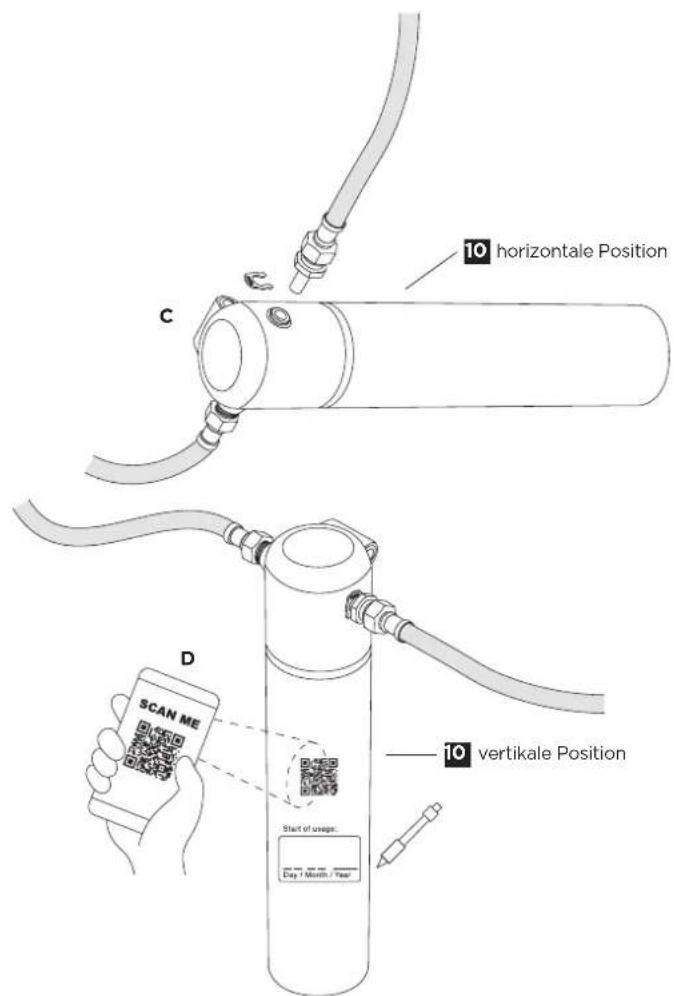

C. Positionieren Sie die Filterkartusche (10) vertical oder horizontal.
D. Notieren Sie das Installationsdatum auf der Filterkartusche oder nutzen Sie den QR-Code, um in der BRITA App ein Datum für den Filterwechsel einzustellen.

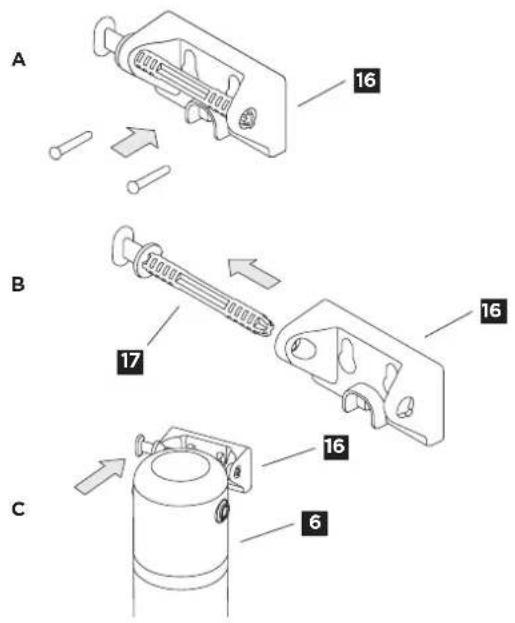

Schnitt 3 (optional): Platzsparende Wandhalterung für die Kartuschenmontage unter der Spüle
Beachten Sie bei der Montage die Einbaumaße, die Biegeradien der Schläuche und die Maße des Zubehörns. Das System kann horizontal und vertical betrieben werden. Bei Verwendung der Wandhalterung nur vertical installmenten!
A. Bringen Sie die Wandhalterung (16) mithilfe von zwei passenden Schrauben an, und verwenden Sie dem Wandtyp entsprechende Dubel (nicht im Lieferumfang enthalten), falls erforderlich.
B. Ziehen Sie den Fixierstab (17) aus der Wandhalterung (16).
C. Setzen Sie den Filterkopf (6) in die Wandhalterung (16) ein.
D. Schieben Sie den Fixierstab (17) durch die vorgebohrten Löscher auf der linken oder rechten Seite der Wandhalterung (16) in den Filterkopf (6). Drehen Sie den Griff des Fixierstabs (17) zum Einfahren in die vertikale Position.
E. Drehen Sie den Fixierstab (17) um ein Viertel nach rechts, umihn anzupassen.
Schritt 4: Inbetriebnahme
Prüfen Sie vor Gebrauch, ob Sie alle Schritte korrekt befolgt und alle Teile vorschriftsgemäß angebracht haben. Platzieren Sie einen Lappen und einen Eimer unter der Kartusche, um ggf. austretendes Wasser aufzufangen.
A. Öffnen Sie die Ventile für die Kaltwasserversorgung und überprüfen Sie das System vorsichtig auf Dichtigkeit.
B. Öffnen Sie ihren Wasserhahn und halten Sie das Wasser 1-2 Minuten laufen (mindestens 5 Liter).
V. Wechsel, Zurücksätzen und Wartung

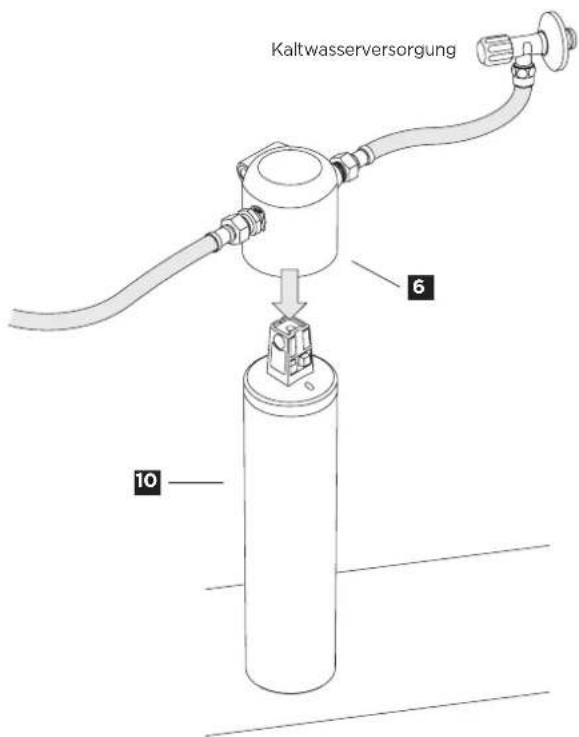

Wechsel der Filterkartusche
Die Filterkartische muss nach 8.000 Litern oder spätestens 12 Monate nach der ersten Verwendung ausgetauscht werden.
a) Drehen Sie die Kaltwasserversorgung ab.
b) Nehmen Sie die verbrauchte Kartusche (10) aus dem Filterkopf (6).
c) Setzen Sie die neue Filterkartusche ein (siehe Kapitel IV Schritt 2).
d) Drehen Sie die Kaltwasserversorgung auf.
Prüfen Sie vor Gebrauch, ob Sie alle Schritte korrekt befoltg und alle Teile vorschritsgemäß angebracht haben. Stellen Sie einen geeigneten Aufgangbehälter für auslaufendes Wasser unter die Kartusche.
A. Öffnen Sie die Ventile für die Kaltwasserversorgung und überprüfen Sie das System vorsichtig auf Dichtigkeit.
B. Offnen Sie Ihr Wasserhahn und halten Sie das Wasser 1-2 Minuten laufen (mindestens 5 Liter).
Beim Wechseln des Filters kann etwas Wasser austreten. Halten Sie darauf einen Lappen und einen Eimer bereit. Es empfeht sich, die Wasserversorgung zuzudrehen und das Wasser komplett ablaufen zu halten, indem Sie das Ventil des Wasserhahns vor dem Auswechseln der Filterkartusche kurz öffnet.
Wartung
Überprüfen Sie das Filtersystem regelmäß auf Dichtigkeit und achen Sie darauf, dass die Schläuche keine Knicke haben. Verbogene Schläuche müssen ausgetauscht werden.
Das Produkt ist auf eine Lebensdauer von 10 Jahren ausgerichtet (unter normalen Einsatzbedingungen).
Lesen Sie vor Austausch des Filtersystems die technischen Daten und die Informationen zu Betrieb und Sicherheit.
Die Außenseite des Filtersystems regelmäß mit einem weichen, angefeuchteten Tuch abreiben.
Verwenden Sie keine aggressiven Chemikalien, Reinigungsmittellosungen oder atzenden Reiniger.
Optimale Verwendung
- BRITA empfeihlt, das Filtersystem nicht über länger Zeit unbenutzt zu halten. Verwenden Sie das BRITA mypure SLIM Filtersystem mehrere Tage nicht (2-3 Tage), empfehlen wir, das Filtersystem mit dem in der nachstehenden Tabelle angegebenen Spulvolumen X zu spulen. Nach mehr als 4 Wochen Stillstand ist der Filter mit dem Spulvolumen Y zu spulen oder solte ausgetauscht werden. Beachten Sieitte auch, dass die maximale Einsatzdauer einer Filterkartusche 12 Monate beträgt.
| Spülvolumen X nach 2-3 Tagen Stillstand 5 Liter | |
| Spülvolumen Y nach 4 Wochen Stillstand 15 Liter |
- Das Filtersystem darf während des Betriebs nicht geöffnet oder demontiert werden. Der Filterkopf des Filtersystems ist auf eine Lebensdauer von 10 Jahren ab Installationsdatum ausgelegt. Schlüche müssen 5 Jahre nach der Installation ausgewechselt werden.
VI. Fehlerbehebung
A.Kein Wasser-Durchfluss
Ursache: Wasserzulauf geschlossen
Fehlerbehebung: Öffnen Sie den Wasserzulauf am Absperhhann und überprüfen Sie, ob Knicke in den Schläuchen vorhanden sind.
B. Kein oder nur geringer Wasser-Durchfluss, obwohl der Wasserzulauf offen ist
Ursache: Wasserdruck zu niedrig.
Fehlerbehebung: Überprüfen Sie den Wasserdruck. Falls das Problem weiterhin besteht, überprüfen Sie das Filtersystem und die Filterkartusche und ersetzen Sie diese bei Bedarf. Überprüfen Sie, ob die Schläuche Knicke aufweisen.
C. Leckage
Ursache: Lockere Schraubverbindung der Schläuche.
Fehlerbehebung: Überprüfen Sie den Wasserdruck. Überprüfen Sie alle Schraubverbindungen gemäß Kapitel IV. Überprüfen Sie, ob die Gewindeeinsätze bis zum Anschlag hineingedrückt wurden und die Befestigungsschellen korrekt sitzen, wie in Kapitel IV geschlossen. Überprüfen Sie, ob die Dichtungsringe unbeschädigt sind und korrekt angebracht wurden.
VII. Technische Daten
Filterkartische
| Betriebsdruck 2 bar bis max. 6,9 bar | ||
| Temperatur Eingangswasser 4°C bis 30°C | ||
| Umgebungstemperatur 4°C bis 40°C | ||
| Wassertemperatur 4°C bis 30°C | ||
| Durchflussmenge Max. 3 L/Min. | ||
| Durchflussrate und zugehöriger Druckverlust 30-180 l/Std./0,2-1,6 bar | ||
| Gewicht (trocken/nass) 0,5 kg / 1 kg | ||
| Geschätzte Filterkapazität 8000 l | ||
| Chlorreduzierung NSF 42 Klasse I (≥ 50%) | ||
| Partikelrückhalt NSF 42 Klasse I (≥ 0,5 μm) | ||
| Chlorreduzierung gemäß DIN EN 14898 Klasse I (≥ 90%) | ||
| Benzolreduktion NSF 53 | ≥ 90% | |
| Bakterienreduktion ASTM F838 | 99,999% | |
| Reduktion von Zysten | 99,95% | |
| Reduktion von Metallen (z. B. Blei) DIN EN 14898 | > 90% | |
| Reduktion von Medikamentenrückständen, Pestiziden und Hormonen (z. B. Naproxen, Lindan, Estron) NSF 401 | > 90% | |
| Herbizide NSF 53 > 84,2% | ||
| Asbestreduktion NSF 53 | > 99,9% | |
| Abmessung (Breite/Tiefe/Höhe) | Filtersystem (Filterkopf mit Kartusche) | 72 mm/69 mm/330 mm |
| Filterkartusche | 68 mm/68 mm/311 mm | |
| Abmessungen nach Installation (vertikale Montage mit Wandhalterung) | 85 mm/82 mm/330 mm | |
| Positionierung der Filterkartusche | Horizontal und vertikal | |
| Anschluss Wassereingang | G3/8 Zoll | |
| Anschluss Wasserausgang | G3/8 Zoll | |
Die innovative BRITA mypure SLIM Filtrationstechnologie
| 3-stufige Filtration | |
| Geschmacks- und geruchsbeeinträchtigende Stoffe (z. B. Chlor) | ✓ |
| Metalle (z. B. Blei) | ✓ |
| Pestizide | ✓ |
| Medikamentenrückstände | ✓ |
| Herbizide | ✓ |
| Sedimente und Partikel | ✓ |
| Bakterienreduktion ASTM F838 | ✓ |
| Benzolreduktion NSF 53 | ✓ |
| Pharmazeutika | ✓ |
| Hormone | ✓ |
| Reduktion von Zysten | ✓ |
| Asbest | ✓ |
| Kalk | ✘ |
VIII. Wichtige Hinweise
- BRITA-gofiltertes Wasser ist ein für den menschlichen Gebrauch bestimmtes Lebensmittel. Es ist ein verderbliches Lebensmittel und als solches sollenn Sie es innerhalb eines Tages verbrauchen.
- Installieren Sie den BRITA mypure SLIM nicht an einer Wasserversorgung mit einem Wasserdruck von mehr als 6,9 bar. Wenn der Einlasswasserdruck 6,9 bar übersteigt, muss ein Druckminderer installiert werden (im Lieferumfang und vomontiert).
- Installieren Sie den BRITA mypure SLIM nicht an einer Wasserversorgung mit einem Wasserdruck von weniger als 2 bar. Wenn der Einlasswasserdruck unter 2 bar liegt, kann kein konstanter Wasser-Durchfluss garantiert werden.
Die Wassertemperatur fur den Modus „Gefiltertes Wasser" sollte zwischen 4 C und 30^ liegen. - Nenndurchfluss: 3 l/Minute.
- Dieses System ist ausschließlich für die Verwendung im Haushalt vorgesehen. BRITA mypure SLIMarfur mit communal aufbereitetem Leitungswasser verwendert werden.(Hinweis:communal aufbereitetes Leitungswasser erfüllt die gesetzlichen Anforderungen an die Trinkwasserqualität.) Im Falle einer behördulichen Aufforderung zum Abkochen des Leitungswassers gilt diese auch für BRITA-gefiltertes Wasser. Nach Ende der Aufforderung zum Abkochen des Leitungswassers muss eine neue Wasserfilterkartusche eingesetzt werden. Für bestimmte Personengruppen (z.B.Babys, Menschen mit Immenschwäche) wird generell empfohlen, Leitungswasser abzugoken. Das gilt auch für BRITA-gefilftertes Wasser.
Ordnungsgemäß Entsorgung des BRITA mypure SLIM
Bitte denken Sie daran, den BRITA mypure SLIM am Ende der Nutzungsdauer gemäß ortlich geltenden Vorschriften und gesetzlichen Bestimmungen zu entsorgen. Bitte entsorgen Sie die Filterkartusche mit dem normalen Hausmull oder wenden Sie sich an ihren Kundenservice, um sie an BRITA zurückzusenden.
Nachhaltigkeit ist uns wichtig
Um die Lebensdauer unserer Produkte zu erhöhen, bieten wir ausgewählte Ersatzteile an.itte wenden Sie sich an ihren Kundenservice oder ihren örtlichen Handler, um informationen zur Verfügbarkeit zu erhalten.
Haftungsausschluss
Bitte haben Sie Verständnis, dass BRITA keinerlei Haftung bei Missachtung der Gebrauchsanweisung übernehmen kann.
