BEDIENUNGSANLEITUNG ES7017 PANASONIC

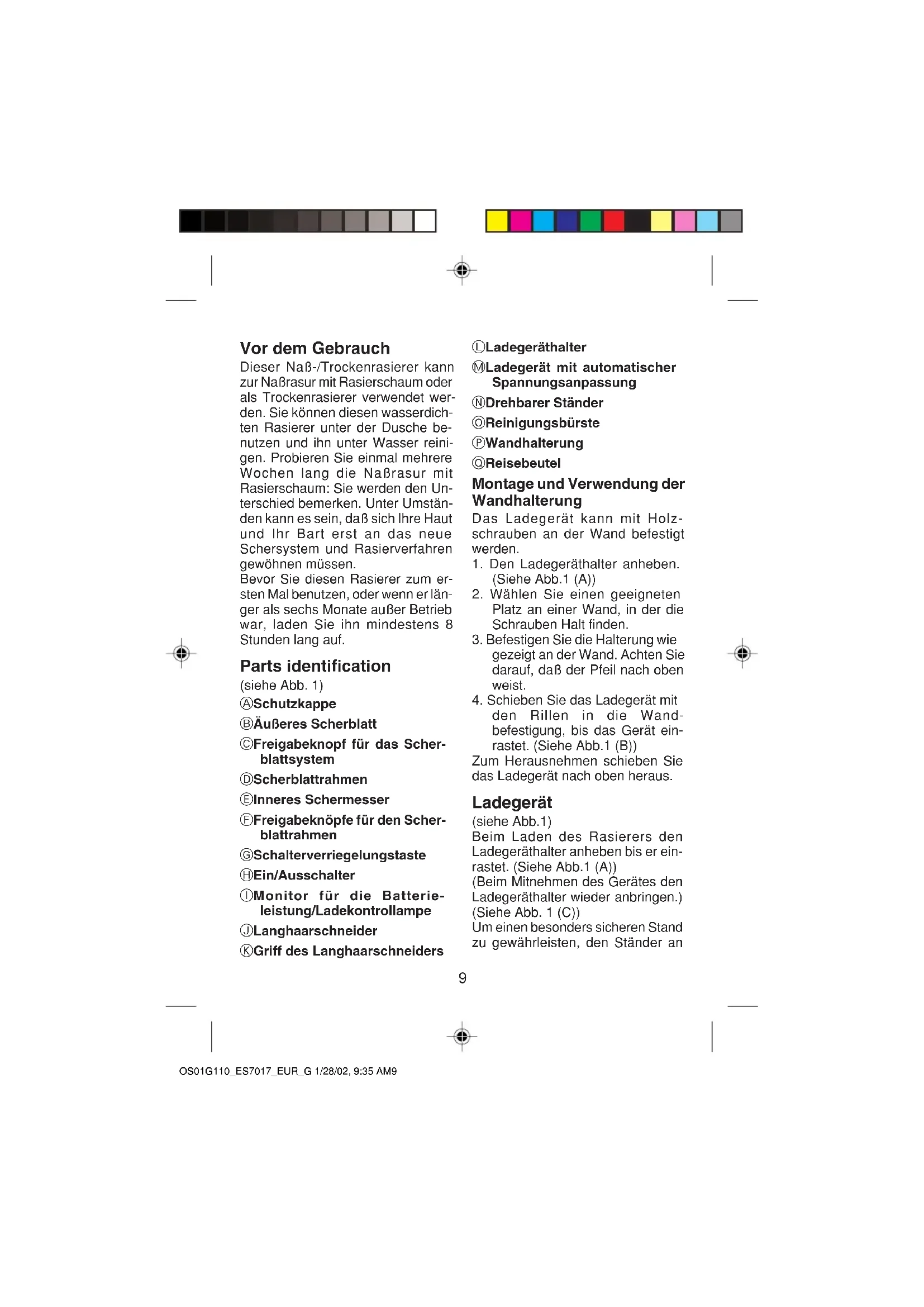

• Always use your shaver for its in- tended use, as described in this manual. This product is intended for house- hold use only. OS01G110_ES7017_EUR_en 1/28/02, 9:35 AM89 Vor dem Gebrauch Dieser Naß-/Trockenrasierer kann zur Naßrasur mit Rasierschaum oder als Trockenrasierer verwendet wer- den. Sie können diesen wasserdich- ten Rasierer unter der Dusche be- nutzen und ihn unter Wasser reini- gen. Probieren Sie einmal mehrere Wochen lang die Naßrasur mit Rasierschaum: Sie werden den Un- terschied bemerken. Unter Umstän- den kann es sein, daß sich Ihre Haut und Ihr Bart erst an das neue Schersystem und Rasierverfahren gewöhnen müssen. Bevor Sie diesen Rasierer zum er- sten Mal benutzen, oder wenn er län- ger als sechs Monate außer Betrieb war, laden Sie ihn mindestens 8 Stunden lang auf. Parts identification (siehe Abb. 1) A Schutzkappe B Äußeres Scherblatt C Freigabeknopf für das Scher- blattsystem D Scherblattrahmen E Inneres Schermesser F Freigabeknöpfe für den Scher- blattrahmen G Schalterverriegelungstaste H Ein/Ausschalter I Monitor für die Batterie- leistung/Ladekontrollampe J Langhaarschneider K Griff des Langhaarschneiders L Ladegeräthalter M Ladegerät mit automatischer Spannungsanpassung N Drehbarer Ständer O Reinigungsbürste P Wandhalterung Q Reisebeutel Montage und Verwendung der Wandhalterung Das Ladegerät kann mit Holz- schrauben an der Wand befestigt werden.

1. Den Ladegeräthalter anheben.

2. Wählen Sie einen geeigneten

Platz an einer Wand, in der die Schrauben Halt finden.

3. Befestigen Sie die Halterung wie

gezeigt an der Wand. Achten Sie darauf, daß der Pfeil nach oben weist.

4. Schieben Sie das Ladegerät mit

den Rillen in die Wand- befestigung, bis das Gerät ein- rastet. (Siehe Abb.1 (B)) Zum Herausnehmen schieben Sie das Ladegerät nach oben heraus. Ladegerät (siehe Abb.1) Beim Laden des Rasierers den Ladegeräthalter anheben bis er ein- rastet. (Siehe Abb.1 (A)) (Beim Mitnehmen des Gerätes den Ladegeräthalter wieder anbringen.) (Siehe Abb. 1 (C)) Um einen besonders sicheren Stand zu gewährleisten, den Ständer an

OS01G110_ES7017_EUR_G 1/28/02, 9:35 AM910

der Unterseite des Ladegerätes dre- hen. (Siehe Abb. 1 (D)) Aufladen (siehe Abb. 2) Stellen Sie das Ladegerät aufrecht auf eine waagerechte Oberfläche (oder stecken Sie es in die Wandhalterung). Stecken Sie den Netzstecker in eine Steckdose. Das Ladegerät stellt sich automa- tisch auf Wechselspannungen zwi- schen 100-240 V ein. In einigen Gegenden ist unter Um- ständen ein spezieller Steckeradapter erforderlich. Stellen Sie den Rasierer auf die Auf- ladeposition (“0 • charge position”) und stellen Sie ihn aufrecht in das Ladegerät, wobei der Schalter nach vorne weisen sollte. Wenn der Rasierer in die richtige Position gebracht wurde, leuchtet die Ladekontrollampe rot. Wenn der Ladevorgang beendet ist, blinkt sie rot. Zur gleichen Zeit zeigt der Monitor für die Batterieleistung die vollstän- dige Aufladung an (siehe Abb. 2 (A)). Das Gerät schaltet sich etwa 10 Mi- nuten nach Beendigung des Lade- vorgangs aus (siehe Abb. 2 (B)). Wenn der Monitor für die Batterie- leistung unten auf dem 20%-Niveau blinkt, kann das Gerät in einer Stun- de vollständig aufgeladen werden. Eine volle Aufladung sollte genügend Energie für ca. 20 Rasuren bereitstel- len (bei dreiminütiger Rasur und nor- malem Bart). Zur Erhaltung der vollen Strom- leistung kann der Rasierer stets im Ladegerät aufbewahrt werden. Die- ser Rasierer ist gegen Überladung gesichert. Vor Antritt einer Reise das Gerät 1 Stunde lang vollständig aufladen, wenn das Ladegerät nicht mitgenom- men werden soll. Benutzung Ihres Rasierers Drücken Sie die Schalterverriegelumgstaste und schieben Sie den Ein/Ausschalter nach oben, um den Rasierer einzu- schalten. Beginnen Sie mit der Ra- sur zunächst mit wenig Druckaus- übung auf die Haut. Der Rasierer sollte im rechten Winkel (90°) zu Ih- rer Haut stehen (siehe Abb. 3). Zum Straffen Ihrer Haut können Sie Ihre freie Hand nehmen. Wenn der Scher- kopf mit Schaum zugesetzt ist, spü- len Sie ihn zwischendurch einfach unter klarem Wasser ab. Sobald sich Ihre Haut an den Rasierer gewöhnt hat, können Sie allmählich etwas fe- ster andrücken, wobei übermäßig starker Druck nicht automatisch eine noch glattere Rasur zur Folge hat. Scherblattsystem (siehe Abb. 4) Das Scherblattsystem besitzt einen mittleren Scherbalken (a) zwischen den zwei unabhängig voneinander flexibel gelagerten Scherblättein (b). Die Scherblätter passen sich optimal den Konturen Ihres Gesichts an. Der mittlere Scherbalken ergreift eben- falls anliegende Haare und schnei- det sowohl längeres als auch welliges Haar.

OS01G110_ES7017_EUR_G 1/28/02, 9:35 AM1011

Für Naßrasur Tragen Sie eine dünne Lage Rasier- schaum, der als Weichmacher wirkt, auf Ihr Gesicht auf. Rasierschaum ist unter vielen anderen Rasierhilfen (Gel, Seife, Creme etc.) die am be- sten geeignete. Tragen Sie keine dik- ke Schicht Rasierschaum auf, da die- se die Leistung des Rasierers beein- trächtigen kann. Wenn der Rasier- kopf mit Rasierschaum verstopft ist, spülen Sie ihn einfach unter fließen- dem Wasser. Verwendung des Lang- haarschneiders (siehe Abb. 5) Schieben Sie den Handgriff des Langhaarschneiders in die Stellung bis dieser einrastet. Plazieren Sie den Langhaar- schneider im rechten Winkel zu Ih- rer Haut und bewegen Sie ihn ab- wärts, um die Koteletten zu kürzen. Reinigung Ihres Rasierers (siehe Abb. 6) Zur Reinhaltung und aus Bequemlichkeitsgründen empfehlen wir Ihnen, Ihren Rasierer mit Was- ser und einer flüssigen Handwasch- seife zu reinigen. Regelmäßiges Rei- nigen hält Ihren Rasierer in gutem Zustand, verhindert, daß sich Gerü- che bilden oder Bakterien entwickeln und erhält die Schneidleistung des Gerätes. Etwas Flüssigseife auf das ord- nungsgemäß eingesetzte äußere Scherblatt auftragen. Rasierer einschalten und etwas Was- ser auf das äußere Scherblatt gie- ßen. Nach etwa 10-20 Sekunden den Rasierer ausschalten. Den Scherblattrahmen herausneh- men und ihn unter fließendem Was- ser reinigen. Den Rasierer mit einem trockenen Tuch gründlich trocknen und die Schutzkappe abnehmen, damit das äußere Scherblatt vollkommen trock- nen kann. Reinigung der Bürste Die Freigabetasten für das äußere Scherblatt des Gerätes zusammen- drücken und die äußeren Scher- blätter zum Herausnehmen nach oben ziehen. (siehe Abb. 7). Die inneren Klingen herausnehmen, indem man sie fest an beiden Seiten ergreift und sie gerade nach oben aus dem Rasierer herauszieht (sie- he Abb. 8). Die äußeren Scherblätter reinigen und das Gerät selbst sowie den Langhaarschneider mit der längeren Seite der Bürste reinigen. Die inne- ren Klingen mit der kurzen Seite der Bürste reinigen. Die kurze Seite der Bürste darf nicht zum Reinigen der äußeren Scherblätter benutzt wer- den (siehe Abb. 9). Auswechseln von Scher- kopfteilen Zur Erhaltung der Schneidleistung Ihres Rasierers ist es ratsam, das äußere Scherblatt mindestens ein- mal jährlich und das innere Scher-

OS01G110_ES7017_EUR_G 1/28/02, 9:35 AM1112

messer mindestens alle zwei Jahre zu ersetzen. Austauschen des äußeren Scherblattsystems (siehe Abb. 7) Drücken Sie die Freigabeknöpfe des äußeren Scherblattsystems zusam- men und ziehen Sie es nach oben heraus. Zum Einsetzen des neuen Scherblattsystems drücken Sie es nach unten, bis es einrastet. Austauschen der inneren Schermesser (siehe Abb. 8) Die Freigabeknöpfe des Scherblatt- rahmens drücken und den Scher- blattrahmen nach oben herauszie- hen. Entfernen Sie die Schermesser eines nach dem anderen, indem Sie sie fest an beiden Seiten ergreifen und senkrecht aus dem Rasierer herausziehen. Zum Einsetzen der neuen Scher- messer halten Sie jedes einzelne Schermesser an beiden Enden und drücken Sie eines nach dem ande- ren nach unten, bis es im Rasierer einrastet. Umweltschutz und Recycling Dieser Rasierer enthält einen Nickel- Metallhybrid-Akkumulator. Bitte sicherstellen, daß die Batterie (n) bei einer amtlich dafür eingerich- teten Annahmestelle (soweit vorhan- den) entsorgt wird. Herausnehmen des/der inter- nen wiederaufladbaren Akkus vor der Entsorgung des Rasie- rers (siehe Abb. 10) Der/die Akku (s) in diesem Rasierer ist/sind nicht für den Austausch durch den Benutzer eingerichtet. Der Austausch kann aber von einem Fachhändler vorgenommen werden. Das oben beschriebene Verfahren dient nur zum Entfernen des/der wiederaufladbaren Akkus zum Zwek- ke der ordnungsgemäßen Entsor- gung.

1. Die Kappe sowie den Rahmen für

das äußere Scherblatt und die in- neren Klingen abnehmen.

2. Die zwei Schrauben (b) und die

Antriebsstäbe (a) abnehmen.

3. Entfernen Sie die beiden Schrau-

ben (c) und die untere Abdeckung (d).

4. Drücken Sie das Chassis aus dem

5. Entnehmen Sie die Akkus aus

dem Chassis. Vorsicht!

• Laden Sie den Rasierer nicht an Orten auf, an denen die Tempera- tur weniger als 0 °C (32 °F) oder mehr als 40 °C (104 °F) beträgt und nicht dort, wo er direktem Sonnen- licht oder einer Wärmequelle oder hoher Feuchtigkeit ausgesetzt ist.

• Benutzen Sie zum Laden des ES7017 ausschließlich das zum Rasierer gehörende Ladegerät RE3-88.

• Das Netzkabel des Ladegerätes

OS01G110_ES7017_EUR_G 1/28/02, 9:35 AM1213

kann nicht ersetzt werden; wenn das Kabel beschädigt ist, dürfen Sie das komplette Ladegerät nicht länger verwenden.

• Trocknen Sie den Rasierer vollstän- dig, bevor Sie ihn in das Ladegerät stellen.

• Das Ladegerät darf nicht mit Was- ser in Kontakt kommen. Fassen Sie es nur mit trockenen Händen an. Benutzen Sie kein Verlängerungs- kabel, um das Ladegerät an eine Steckdose anzuschließen.

• Wenn der Rasierer nach Benut- zung in das Ladegerät eingesetzt wird, beginnt der Ladevorgang möglicherweise nicht sofort. Las- sen Sie den Rasierer einige Minu- ten im Ladegerät verweilen und stellen Sie durch Prüfung erneut sicher, daß der Ladevorgang ein- gesetzt hat.

• Legen Sie keine Gegenstände aus Metall wie Münzen oder Büroklam- mern auf das Ladegerät, da diese sich aufheizen.

• Greifen Sie immer am Stecker, wenn Sie das Netzkabel des La- degerätes aus der Steckdose zie- hen, niemals am Kabel.

• Bewahren Sie das Ladegerät und die zugehörigen Kabel an einem trockenen Ort auf, an dem es nicht beschädigt werden kann.

• Das Scherblatt ist sehr dünn. Bei falscher Handhabung kann es sehr leicht beschädigt werden. Um Ver- letzungen zu vermeiden, benutzen Sie den Rasierer niemals mit be- schädigtem Scherblatt oder Scher- messer.

• Reinigen Sie den Rasierer unter fließendem Wasser. Benutzen Sie kein Salzwasser oder kochendes Wasser. Verwenden Sie auch kei- ne Reinigungsmittel, die für Toilet- ten, Badezimmer oder für Küchen- geräte vorgesehen sind. Tauchen Sie den Rasierer nicht für lange Zeit unter Wasser.

• Reinigen Sie den Rasierer nicht mit Verdünnung, Benzin oder Alkohol. Reinigen Sie ihn mit einem mit mil- der Seifenlösung angefeuchteten Tuch.

• Nehmen Sie das Gehäuse nicht auseinander, da hierdurch die was- serdichte Konstruktion beeinträch- tigt werden kann.

• Wenn der Rasierer nicht einwand- frei funktioniert, lassen Sie die Funktionsfähigkeit bei Ihrem Händ- ler oder einer autorisierten Fachwerkstatt überprüfen.

• Benutzen Sie den Rasierer nur zum Rasieren, wie es in dieser Anlei- tung angegeben ist. Dieses Gerät ist nur für die Benutzung im Haushalt vorgesehen.
