Tuotetyyppi	Sähköparranajokone
Merkki	Panasonic
Malli	ES7017
Virtalähde	Lataussovitin RE3-88 (100-240 V)
Akun tyyppi	Nikkelimetallihydridi (Ni-MH) ladattava
Latausaika	Noin 1 tunti täyteen lataukseen
Käyttöaika	Noin 20 parranajoa (3 minuuttia per ajo)
Käyttö	Kuiva- tai märkäparranajo (Wet/Dry)
Vedenkestävyys	Kyllä, käytettävissä suihkussa
Parranajopää	Ulompi leikkuriverkko keskiterällä
Sisäänrakennettu trimmeri	Kyllä, vedettävä kahvalla
Puhdistus	Juoksevan veden alla nestesaippualla
Ulomman leikkuriverkon vaihto	Vuosittain
Sisäterien vaihto	Joka toinen vuosi
Mukana tulevat lisävarusteet	Suojakupu, seinäteline, puhdistusharja, matkapakkaus
Mitat (noin)	15 x 5 x 5 cm
Paino (noin)	200 g
Verkkosovitin	RE3-88
Turvallisuus	Älä käytä, jos leikkuriverkko tai terä on vaurioitunut

Usein kysytyt kysymykset - ES7017 PANASONIC

Kuinka ladata Panasonic ES7017 -parranajokone?

Aseta sammutettu parranajokone (asento 0) lataussovittimeen. Kytke sovitin pistorasiaan. Punainen latauksen merkkivalo syttyy. Täysi lataus kestää noin 1 tunnin ja mahdollistaa noin 20 parranajoa (3 minuuttia per ajo). Merkkivalo vilkkuu, kun lataus on valmis.

Voiko parranajokonetta käyttää suihkussa?

Kyllä, parranajokone on vedenkestävä ja sitä voidaan käyttää suihkussa märkäparranajossa tai parranajovaahdon kanssa. Se puhdistetaan myös juoksevan veden alla.

Kuinka puhdistaa parranajokone?

Levitä käsienestesaippuaa ulompaan leikkuriverkkoon, käynnistä parranajokone ja kaada vettä sen päälle 10–20 sekunnin ajan. Sammuta, irrota leikkuriverkon pidike ja pese se juoksevan veden alla. Kuivaa parranajokone kuivalla liinalla ja anna leikkuriverkon kuivua.

Milloin leikkuriverkko ja terät on vaihdettava?

On suositeltavaa vaihtaa ulompi leikkuriverkko vuosittain ja sisäterät joka toinen vuosi optimaalisen toiminnan varmistamiseksi.

Kuinka kauan käyttöaika kestää yhden latauksen jälkeen?

Täysi lataus antaa riittävästi energiaa noin 20 parranajoon (3 minuuttia per ajo normaalille partalle).

Voiko parranajokonetta käyttää parranajovaahdon kanssa?

Kyllä, parranajokone on suunniteltu märkä/kuivakäyttöön. Levitä ohut kerros parranajovaahtoa kasvoillesi. Vältä liian paksua kerrosta, joka saattaa heikentää suorituskykyä.

Kuinka käyttää sisäänrakennettua trimmeriä?

Liu'uta trimmerin kahvaa, kunnes se napsahtaa paikalleen. Aseta trimmeri kohtisuoraan kasvojasi vasten ja liikuta sitä alaspäin leikataksesi poskipartaa.

Mitä tehdä, jos parranajokone ei lataudu?

Varmista, että parranajokone on kunnolla sovittimessa ja että kytkin on asennossa 0. Jos lataus ei käynnisty, jätä se muutamaksi minuutiksi sovittimeen ja tarkista sitten uudelleen. Ympäristön lämpötilan on oltava välillä 0°C–40°C.

Kuinka irrottaa akku kierrätystä varten?

Irrota suojakupu, leikkuriverkon pidike ja sisäterä. Irrota ruuvit, poista ohjaimet ja alempi kansi. Ota runko pois ja irrota Ni-MH-akut. Hävitä ne virallisessa keräyspisteessä.

Mitkä ovat tärkeät turvatoimet?

Käytä vain RE3-88 -sovitinta. Älä lataa alle 0°C:n tai yli 40°C:n lämpötilassa. Älä altista suoralle auringonvalolle tai kosteudelle. Älä käytä parranajokonetta, jos leikkuriverkko tai terä on vaurioitunut. Irrota pistoke vetämällä pistotulpasta, ei johdosta.

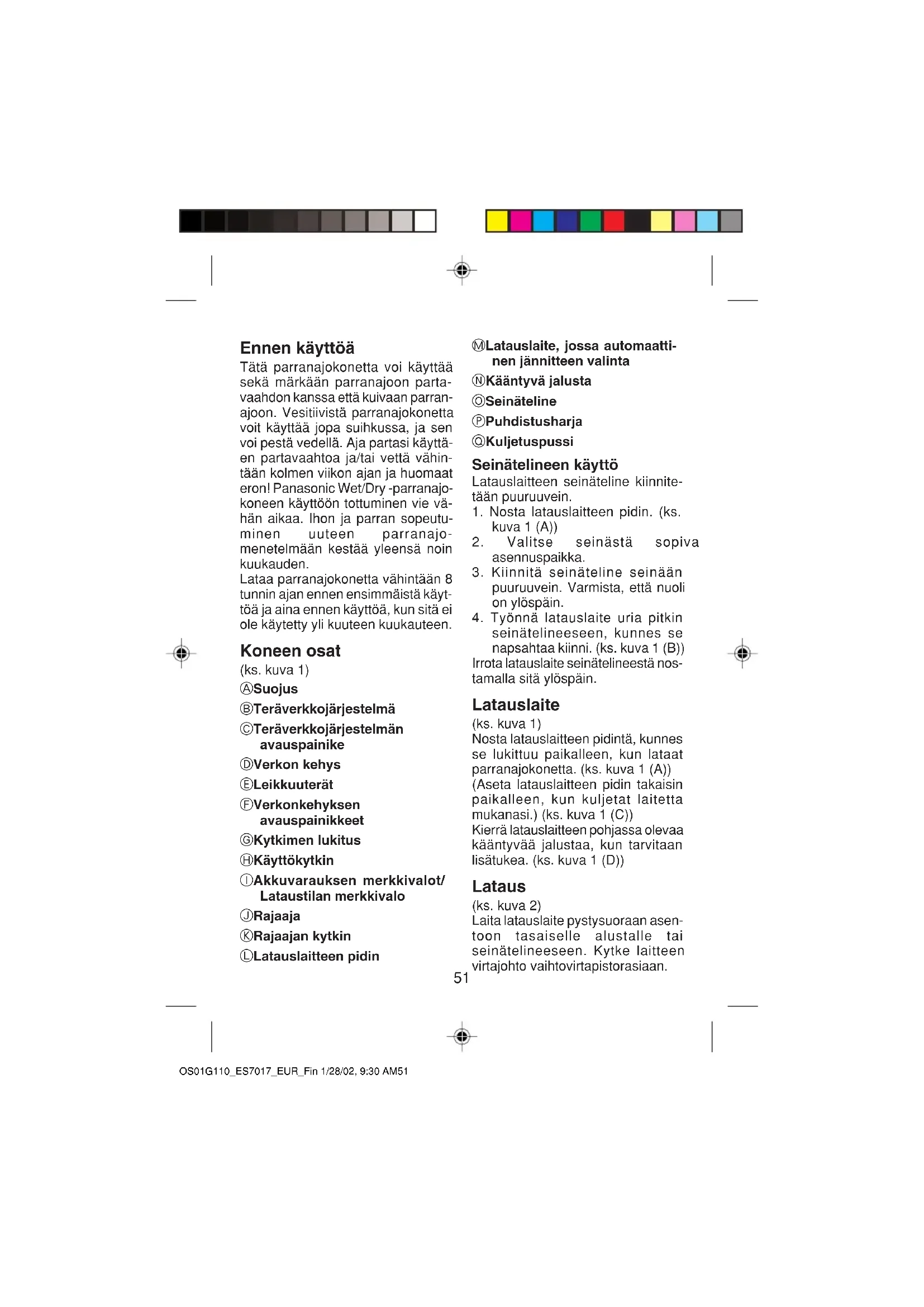

KÄYTTÖOHJE ES7017 PANASONIC

Tata parranajokonetta voi kayttaa sekä markaan parranajoon partavaahdon kanssa etta kuivaan parranajoon. Vesitiivistaa parranajokoneta voit kayttaa jopa suihkussa, ja sen voi pesta vedellä. Aja partasi kayttäen partavaahtoa ja/tai vettä vahintäen kolmen viikon ajan ja huomaat eron! Panasonic Wet/Dry -parranajokoneen kaytönn tottuminen vie vähän aikaa. Ihon ja parran sopeutuminen uuteen parranajomenetelmaankestaa yleensä noin kuukauden.

Lataa parranajokonetta vahintaaan 8 tunnin ajan ennen ensimmäista kayttoa ja aina ennen kayttoa, kun sitä ei ole kaytetty lkiuuteen kukauteen.

Koneen osat

(ks.kuva 1)
Suojus
Teraverkojarjestelma
Teraverkkojarjestelm anauspainike
Verkon kehys
ELeikkuuterat
FVerkonkehyksen avauspainikkeet
Kytkimen lukitus
H Kayttokytkin
① Akkuvarauksen merkkivalot/ Lataustilan merkkivalo
① Rajaaja
Rajaajan kytkin
Latauslaitteen pidin

Latauslaite, jossa automattinen jannitteen valinta
Nkaantyva jalusta
Seinateline
Puhdistusharja
Kuljetuspussi

Seinatelineen kaytto

Latauslaitteen seinateline kiinnitetaa puuruvein.

1. Nosta latauslaitteen pidin. (ks. kuva 1 (A))
2. Valitse seinästa sopiva asennuspaikka.
3. Kiinnitā seinateline seinaan puuruuvein. Varmista, etta nuoli on yloispain.
4. Tyonna latauslaite uria pitkin seinatelineeseen, kunnes se napsahtaa kiinn. (ks. kuva 1 (B)) Irrota latauslaite seinatelineestanostamalla sitaylospain.

Latauslaite

(ks.kuva 1)

Nosta latauslaitteen pidintä, kunnesse lukittuu paikalleen, kun lataat parranajokonetta. (ks. kuva 1 (A)) (Aseta latauslaiteen pidin takaisin paikalleen, kun kuljetat laitetta mukanasi.) (ks. kuva 1 (C))

Kierra latauslaitteen pohjassa olevaa kaantvaa jalustaa, kun tarvitaan lisatukea. (ks.kuva 1 (D))

Lataus

(ks.kuva 2)

Laita latauslaite pystysuoraan asentoon tasaiselle alustalle taisinatelineeseen. Kytke laitteenvirtajtohtvaithovirtapistorasiaan.

Laite valitsee automaattisesti jannitteeksi 100-240 V (vaihtovirta). Joissakin maissa on kaytettav erillista sovitinta.

Työnnä parranajokoneen käyttokytkin latausasentoon "0-charge" ja laita se pystysuoraan latauslaitteeseen niin, etta käyttokytkin on eteenpän.

Lataustilan merkkivalo palaa punaisena, kun parranajokone on oikeassa asennossa. Merkkivalo vilkuu punaisena, kun lataus on valmis.

Akun lataustilan naytossa nikyy, kun akku on ladattu tayteen (ks. kuva 2 (A)).

Järestelmästa katkeaa virta noin 10 minuutin kuluttua latauksen valmistumisesta (ks. kuva 2 (B)).

Parranajokoneen lataaminen kesta a noin yhden tunnin, kun akun lataustila on laskenut 20% :iin.

Täysi varaus tuottaa riittävästi virtaanoin 20 parranajoon (normaali parte, 3 minuuttia per ajo).

Voit sailyttä parranajokonetta latauslaitteessa tayden latauksen varmistamiseksi. Parranajokonetta ei voi ladata liikaa.

Lataa parranajokonetta tayteen 1 tunnin ajan, jos et ota latauslaitetta mukaasi matkalle.

Parranajokoneen käytto

Avaa kytkimen lukitus ja työnnä käytökytkintä yloispän, joloin kone käynnistyy. Pidā parranajokonetta suorassa kulmassa (90°) ihoasi vastaan (ks. kuva 3). Aloita parranajo painamalla parranajokonetta keyesti ihoasi vasten. Venytä vapaalla ka

della ihoa ja likuta parranajokonetta edestakaisin parran suuntaisesti. Voit vahitellen painaa konetta voimakkaammin ihoa vastaan, kun ihosi alkaa tottua tahan koneeseen. Liikaa ei Kannata painaa - ajotarkkuus ei siita parane.

Teräverkkojarjestelmä

(ks.kuva 4)

Kahden erillisjousitetun teraverkon (b) valissä on leikkuutera (a). "Kelluvat" teraverket liikkuvat ylos-alas myotäillen kasvojen muotoja. Keskimmäinen leikkuutera katkaisee helposti pidemmat karvat.

Märkä parranajo

Levita kasvoillesi ohut kerros partavaahtoa liukastusaineeksi. Partavaahto on erilaisista parranajoon tarkoitetuista aineista (geeli, saippua, rasva jne) kaikkein sopivin. Allevita liian paksua partavaahtokerrosta, koska se voi heikentaa parranajokoneen toimintaa. Jos vaahto tukkii partakoneen ajopaan huuhte se juoksevan veden alla.

Rajaajan kaytto

(ks.kuva 5)

Työnna trimmerin kahva asentoon mm, kunnes kuuluu naksahdus.

Pida rajaaja suorassa kulmassa ihoa.
vasten ja liikuta sita alaspain
poskiparran tai pulisonkien siistimiseksi.

Parranajokoneen puhdistus

(ks.kuva 6)

Puhtauden ja mukavuuden vuoksi

suosittelemme, etta puhdistat parranajokoneen vedella ja nestesaippualla saannollisesti. Saannolinen puhistus pitaa parranajokoneen hyvasskunnossa, koska se estaahajufen ja bakteerikasvuston muodostumista, ja leikkuuteho sailly hyvanä.

Kun teräverkko on paikallaan, sivele hieman saippuaa teräverkkoon.

Kytke parranajokone paalle ja kaada vetta teraverkon paalle.

Sammuta parranajokone noin 10 - 20 sekunnin kuluttua.

Irrota verkon kehys ja puhdista se juoksevan veden alla.

Kuivaa parranajokone kuivalla kankaalla ja poista suojus, etta teraverkko kuivuu kunnolla.

Harjojen puhdistus

Paina teraverkojarestelmnan vapautuspainikkeita ja irrotateraverkko (ks.kuva 7).Poista leikkuuterat tarttumalla terien molempiin paihin ja vetamallne irti parranajokoneesta (ks.kuva 8). Puhdista teraverkko, runko ja trimmeri puhdustusharjan pitkillaharjaksilla.Puhdista leikkuuterat puhdustusharjan lyhyillaharjaksilla. Ala puhdista teraverkka harjan lyhyillaharjaksilla (ks.kuva 9).

Ajopään osien vaihto

Suosittelemme teraverkon
vahtamista vuoden valein ja
leikkuuterien vahintaan kaksi kertaa
vuodessa, jotta leikkuuteho sailyisi.

Teräverkkojärjestelmän vaihtaminen

(ks.kuva 7)

Paina teraverkkojarjestelmnan vapautuspainikkeita ja nosta teraverkoo ulos. Laita uusi teraverkkopoikalleen painamalla, kunnes se napsahtaa kiinni.

Leikkuuterien vaihtaminen

(ks.kuva 8)

Paina verkonkehysken avauspainikkeita ja irrota verkonkehysnostamalla sita yloispain. Irrota kumpikin leikkuftera erikseen ottamalla tukevasti kiinn teran molemmista paistajavetamalla se suoraan ulos parranajokoneesta.Laita uudet terat paikalleen yksi kerrallaan:pidatukevasti kiinn teran molemmista paistajpaina teraa alaspain, kunnes se napsahtaa paikalleen.

Ympäristönsuojelu ja kierratys

Tassaparranajokoneessa on nikkelmetallihydridiakkuja.

Palauta käytetyt akut asian-mukaiseen keräyspisteeseen, jos sellainen maassanne on.

Ladattavan akun irrotus enne parranajokoneen havittämsta

(ks.kuva 10)

Käytäja ei voi vaihtaa tämän parranajokoneen akkua uuteen.

Akku/akut pitäa vaihtaa valtuutetussa huoltopisteessä. Alla on esitetty, kuinka akku poistetaan laitteesta asianmukaista havittamistāvarten.

1. Irrota suojus, verkon kehys ja leikkuuterat.
2. Irrota kaksi ruuvia (b) ja jakovarsi (a).
3. Avaa kaksi ruuvia (c) ja irrota pohjakansi (d).
4. Työnnä runko ulos rungosta.
5. Irrota akut kotelosta.

Varoitus!

• Alā lataa parranajokonetta alle 0^ tai yli 40^ lampotilassa, suorassa auringonvalossa, lammonlahteen laheisyydessai kosteassa tilassa.
• ES7017-parranajokoneen lataamiseen saa kayttä vain sen mukana toimitettua RE3-88-latauslaitetta.
• Latauslaitteen virtajohtoa ei voi vaihtaa uuteen; Jos johto on vahingoittunut, laturi on poistettava kaytosta.
  Kuiivaa parranajokone hyvin, ennen kuin laitat sen latauslaitteseen.
• Pida latauslaite poissa veden lahettyviltä ja käsittele sitä aina kuivin käsin. Alä käytä jatkojohtoa latauslaiteen liittämiseksi pistorasiaan.
• Parranajokoneen lataus ei ehkä käynnisty heti, kun asetat sen laturin. Anna parranajokoneen olla laturissa muutama minuuttj a tarkista sen jälkeen, etta parranajokoneen lataus on käynnissä.
• Alà laita mitään metalliesineita (esim. kolikoita, paperiliittimiä) latauslaitteeseen, koska ne kuumentuvat siina.
  Kun irrotat latauslaitteen johdon pistorasiasta, ota kiinni

pistokkeesta: johdosta vetäminen voi rikkoa sen.

Säilytä latauslaite johtoineen kui-vassa paikassa suojattuna vauroitumiselta.
- Teräverkko on erittäin ohut. Huolimattomasti käsitetäessä se vahingoittuu helposti. Loukkaantumisen valttamiseksi ei konetta saa käyttaa, jos sen teräverkko tai leikkuuterä on vialinen.
Kayta parranajokoneen pesemiseen vesijohtovettä. Merivetta tai kiehuvaa vettä ei saa kayttä. Alä kayta WC:n, kylpyhuoneiden tai keittiöiden puhdustukseen tarkoitetuja puhdistusaineita. Parranajokoneta ei saa upottaa veteen pitkaksi ai-kaa.
- Alä pyyhi konetta tinnerillä, bensi-nillä tai alkoholilla. Puhdista se saippuavedellä kostutetulla kankaalla.
Koteloa ei saa irrottaa, koska silloin koneen vesitiiviys karsii.
Jos parranajokone ei toimi kunnolla, vie se laitteen myyjalle tai valtuutettuun huoltopisteeseen tarkistettavaksi.
Käytä parranajokonettasi vain sen varsinaiseen käytötarkoitukseen tämän käytöohjeen mukaisesti.

Tuote on tarkoitettu vain kotikäytöän.
