BEDIENUNGSANLEITUNG OLT1823 RYOBI

Dieses Gerät wird mit einem Akku ONE+ betrieben.
Beachten sie bei Arbeiten mit Akkubetriebenen Geräten immer die speziellen Hinweise und Sicherheitsregeln.

Lesen Sie vor der Inbetriebnahme die Gebrauchsanweisung und befolgen Sie die Sicherheitshinweise.

Tragen Sie Augen- und Gehorschutz.

Setzen Sie das Gerät nicht bei Feuchtigkeit oder Nasse ein.

Tragen Sie Schutzkleidung und Schutzstiefel.

Tragen Sie dicke und rutschfeste Arbeitshandschuhe.

Achten Sie daraufuf, dass Besucher mindestens 15m vom Arbeitsbereich entfernt bleiben.

LESEN SIE VOR DER VERWENDUNG DIESES GERÄTS ALLE SICHERHEITSVORSCHRIFTEN DURCH

■Lesen Sie alle Sicherheitsvorschriften gründlich durch. Machen Sie sich mit den Anwendungen Ihres Geräts und seiner Funktionseweise vertraut.
■Verwenden Sie Ihr Gerät nicht, wenn Sie mäde oder krank sind, unter dem Einfluss von Alkohol oder Drogen stehen, oder wenn Sie Medikamente einnehmen.
Prufen Sie den Zustand Ihres Gerats, bevor Sie es verwenden. Ersetzen Sie beschädigte Gerateteile. Vergewissern Sie sich, dass keine Akkuflüssigkeit auslauft. Vergewissern Sie sich, dass alle Befestigungsvorrichtungen eingesetzt und fest angezogen sind. Tauschen Sie den Fadenkopf oder jedem andere Teil, das Risse, Brüche oder Beschädigungen aufweist, aus. Vergewissern Sie sich, dass der Fadenkopf einwandfrei montiert und gut befestigt ist. Vergewissern Sie sich, dass der Grasablenker entsprechend den Anweisungen montiert und befestigt ist. Diese Vorschriften müssen beachtet werden, um das Risiko schwerer Körperverletzungen (Bediener oder Besucher) und einer Beschädigung des Gerats zu verringn.

■ Verwenden Sie das geeignete Gerät. Verwenden Sie ihren Kantenschneider nur für die Arbeiten, für die er entwickelt wurde.
- Verwenden Sie den Kantenschneider nicht, wenn der Ein-/Aus-Schalter defekt ist und das Gerät nicht ein-oder ausgeschelt werden kann. Ein Gerät, das nicht korrekt ein- und ausgeschaltet werden kann, stellt eine Gefährdung dar und muss repariert werden.
Räumen Sie vor der Verwendung des Gerats den Schnittbereich frei. Entfernen Sie Steine, Glassplitter, Metallkabel, Schnüre und andere Objekte, die weggeschleudert werden oder sich im Fadenkopf verfangen können.
■ Kinder, Besucher und Haustiere müssen vom Schnittbereich ferngehalten werden. Achten Sie daraufuf, dass Kinder, Besucher und Tiere mindestens 15m entfernt bleiben, Denn während dem Schneiden konnen Gegenstände weggeschleudert werden. Besuchern wird ebenfalls das Tragen einer Schutzbrille empfohlen. Wenn sich eine Person nahert, während Sie schneiden, schalten Sie den Motor sofort aus und vergewissern Sie sich, dass der Fadenkopf nicht mehr rotiert.
Zur Vermeidung der Risiken von elektrischen Schlagen darf das Gerät niemals Regen oder Feuchtigkeit ausgesetzt werden.
- Verwenden Sie ihren Kantenschneider nicht mit nassen handen.
- Verwenden Sie beim Austausch des abgenutzten Schnittfadens nur einen Faden von 1,65 mm Durchmesser. Verwenden Sie niemals Metallfaden, Kabel, Schnüre usw. Diese können reiben und während dem Schnitt weggeschleudert werden. Verwenden Sie mit diesen Gerät keine anderen Zubehörteile.
■ Kantenschneider dürfen nicht von Kindern unter 15 Jahren oder unerfahrenen Personen verwendet werden.
Zur Verringerung der Risiken von schweren Augenverletzungen mussen Sie bei der Verwendung Ihres Kantenschneiders stets eine Schutzbrille tragen. Tragen Sie einen Geschitsschutz oder eine Staubschutzmaske, wenn beim Arbeiten Staub entstehen.
Tragen Sie geeignete Kleidung. Tragen Sie keine weiten Kleidungsstücke oder Schmuckstücke, die sich in den bewegenden Teilen verfangen können. Beim Arbeiten im Freien empfehlen wir das Tragen von Arbeitshandschuhen und rutschfesten Schuhen.
Schützen Sie lange Haare, indem Sie sie auf Schulterhöhe hochstecken, um zu vermeiden, dass sie sich in den Belüftungsschlitzen oder in den rotierenden Elementen verfangen.

Deutsch

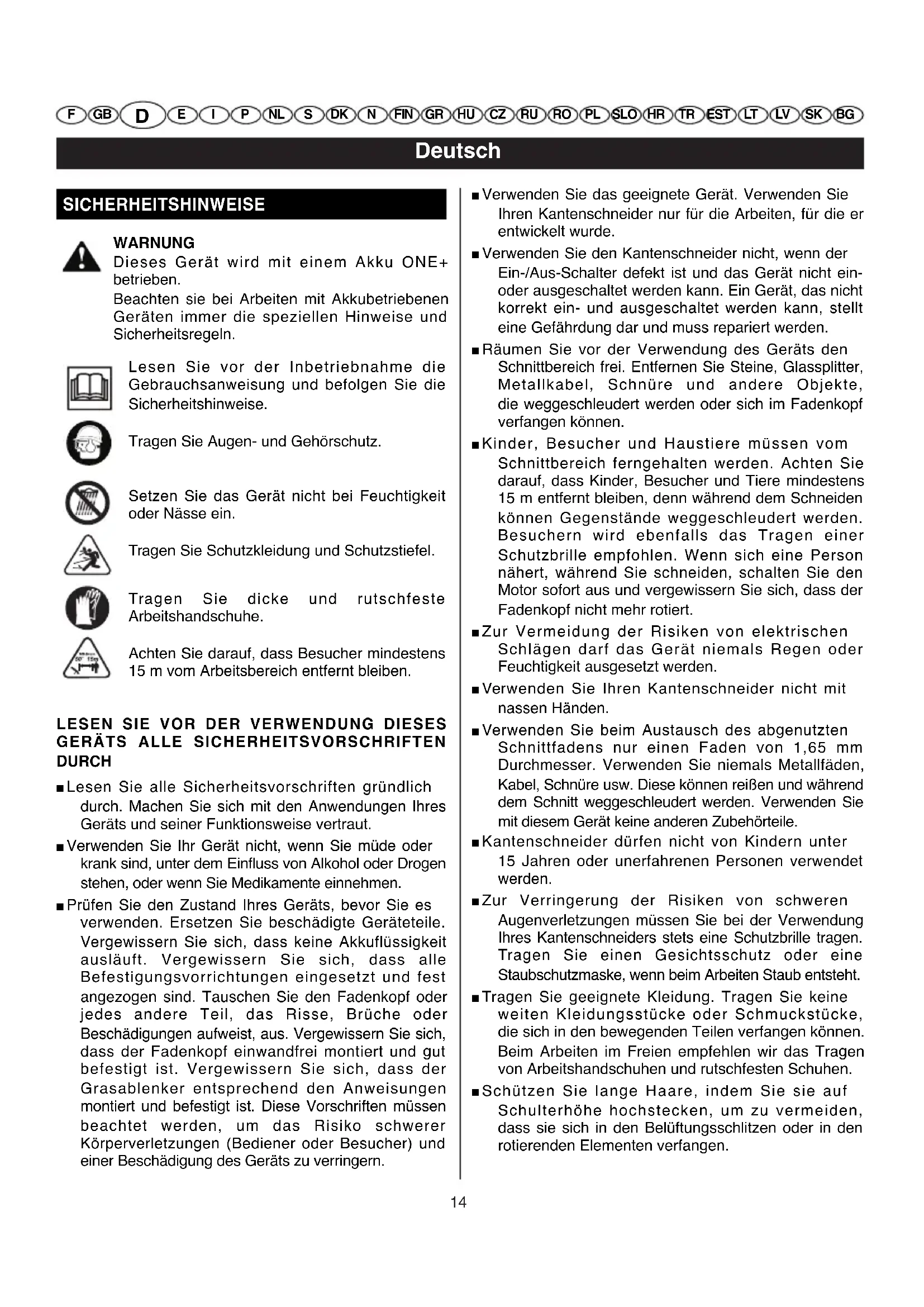

SICHERHEITSHINWEISE

Ein elektrisches Gerät oder ein Akkuarf weder Regen noch Feuchtigkeit ausgesetzt werden.

BEI DER VERWENDUNG DES KANTEN-SCHNEIDERS ZU BEACHTENDE VORSCHRIFTEN

■Verwenden Sie ihren Kantenschneider nicht, wenn der vordere Griff nicht montiert ist. Halten Sie das Gerät bei der Verwendung mit beiden Händen.
Um zu vermeiden, dass das Gerät unbeabsichtigte eingeschaltet wird, damit Ihr Finger beim Transport des Geräts nicht auf dem Ein-/Aus-Schalter befinden.
■ Bleiben Sie stets wachsam. Konzentrierten Sie sich auf ihre Arbeit und achten Sie stets auf mögliche Risiken und Gefahren.
- Verwenden Sie diese Gerät nicht in einem schlecht beleuchteten Bereich. Sorgen Sie dazu, dass Ihr Arbeitsbereich gut beleuchtet ist (Tageslicht oder künstliches Licht).
Bewahren Sie stets Ihr Gleichgewicht und verwenden Sie Ihr Gerät nicht auf einer instabilen Fläche. Achten Sie auf einen gute Stand und strecken Sie den Arm nicht zuweit aus. Verwenden Sie Ihr Gerät nicht auf einer Leiter.
■ Überbeanspruchen Sie Ihr Gerät nicht. Ihr Gerät arbeitet effizienter und{sicherer, wenn Sie es auf der Leistungsstufe einsetzen, für die es konzipiert wurde.
- Halten Sie das Gerät bei der Verwendung stets mit beiden Handen. Halten Sie es fest an den beiden Griffen (vorne und hinten).
Geben Sie den Ein-/Aus-Schalter frei und warten Sie, bis der Motor vollständig zum Stillstand gekommen ist. Entfernen Sie den Akku, bevor Sie Ihr Gerät reinigen, reparieren oder Einstellungen vornehmen.
- Dieser Kantenschneider wurde zum Schneiden von Gras oder Gestrupp und zur Ausführung von abschreibenbenden Arbeiten konzipiert. Verwenden Sie es nicht als Kantenstecher.
Vergewissern Sie sich vor dem Einsatz ihren Geräts, dass der Fadenkopf nicht auf ein Hindernisstoßen kann.
■Wenn der Kantenschneider auf ein Hindernis stöhlt oder wenn sich ein Objekt im Fadenkopf verfüngt, schalten Sie das Gerät sofort aus, entfern den Akku und prufen, ob kein Teil beschädigt wurde. Verwenden Sie Ihr Gerät erst wieder, nach dem Sie die erforderlichen Reparaturen durchgehurt haben. Verwenden Sie Ihr Gerät nicht, wenn Teile nicht einwandfrei montiert oder beschädigt sind.

■Halten Sie sich vom Fadenkopf und anderen rotierenden Elementen fern. Berühren Sie niemals den Fadenkopf während dieser rotiert oder versuchen Sie nicht,ihn von Hand anzuhalten.
■Halten Sie den Fadenkopf unterhalb der Höhe ihrer Taille.
Schalten Sie den Motor stets aus, wenn Sie nicht schneiden oder wenn Sie sich von einem Schnittbereich zu einem anderen begeben.
Der Grasablenker muss während der Verwendung Ihres Kantenschneider stets eingesetzt sein. Verwenden Sie ihren Kantenschneider nicht, wenn der Schnittfaden nicht angepasst und nicht korrekt abgewickelt ist. Wickeln Sie den Faden nicht weiter als bis zum Rand des Grasablenkers ab.
Sorgen Sie damit, dass sich keine Schnittabfälle oder anderen Materialien am Gerät ansammeln. Diese können sich zwischen dem Fadenkopf und dem Grasablenker absetzen.
Lagern Sie Ihr Gerät an einem trockenen, hoch gelegenen oder mit einem Schlüssel versperten Ort, um eine missbrauchliche Verwendung oder Beschädigung zu vermeiden. Achten Sie darauf, dass Ihr Gerät außerhalb der Reichweite von Kindern und unerfahrenen Personen gelagert wird.
Tauchen Sie Ihr Gerät niemals in Wasser oder eine andere Flüssigkeit ein und spritzen Sie es nicht ab. Achten Sie daraufuf, dass die Griffe stets trocken und sauber sind und keine Schnittabfälle aufweisen. Reinigen Sie Ihr Gerät nach jeder Verwendung: Lesen Sie hierfür die Vorschriften in den Abschnitten "Reinigung des Kantenschneiders" und "Lagerung des Kantenschneiders".
Vergewissern Sie sich vor dem Transport des Geräts, dass alle Teile gut befestigt sind.
Bewahren Sie diese Anweisungen auf. Lesen Sie die darin enthaltenen Informationen regelmäßig nach, um andere eventuelle Benutzer zu informieren. Wenn Sie diesen Kantenschneider verleihen, geben Sie auch diese Bedienungsanleitung mit.

REPARATUREN

• Reparaturen dürfen nur durch einen qualifizierten Techniker ausgeführrt werden. Wartungs- oder Reparaturarbeiten, die von nicht qualifizierten Personen durchgeführt werden, können zu schweren Körperverletzungen oder einer Beschädigung des Geräts führen. Bei Missachtung dieser Vorschrift wird ihre Garantie ungültig und verfällt.

Deutsch

SICHERHEITSVORSCHRIFTEN

■Bei Reparaturen dürfen nur Original-Ersatzteile verwendet werden. Befolgen Sie Anweisungen im Abschnitt "Wartung und Reparaturen" in diesen Handbuch. Dadurch vermeiden Sie das Risiko von elektrischen Schlägen, schweren Körperverletzungen oder einer Beschädigung des Geräts. Bei Missachtung dieser Vorschrift wird ihre Garantie ungültig und verfällt.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN FÜR AKKU-GERÄTE

■ Vergewissern Sie sich vor dem Einlagen des Akkus, dass der Schalter entweder auf "Aus" stehen oder gesperrt ist. Das Einsetzen eines Akkus in ein eingeschaltetes Gerät kann zu Unfallen führen.
Laden Sie den Akku Ihres Geräts nur mit einem vom Hersteller angegebenen Ladegerät auf. Ein für einen bestimmen Akku-Typ geeignetes Ladegerät kann einen Brand verursachen, wenn es mit einem anderen Akku-Typ verwendet wird.
Fur jeges Akku-Gerät muss ein spezifischer Akku-Typ verwendet werden. Die Verwendung jedem anderen Akkus kann zu einem Brand führen.
Halten Sie einen nicht verwendeten Akku von metallischen Objekten fern, wie beispielsweise Buroklammern, Munzen, Schlusseln, Schrauben, Nageln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen konnen. Der Kurzschluss der Kontakte des Akkus kann Verbrennungen oder Brände auslösen.
- Vermeiden Sie jeder Kontakt mit der Akkuflüssigkeit auf Grund einer missbrächlichen Verwendung. Wenn Akkuflüssigkeit verspritz wurde, muss der betroffene Bereich mit klarem Wasser abgeschült werden. Suchen Sie einen Arzt auf, wenn Flüssigkeit in die Augen geraten ist. Verspritzte Akkuflüssigkeit kann zu Reizungen oder Verbrennungen führen.

WARNING

Nehmen Sie das Gerät nicht in Betrieb, wenn Teile fehlen, ersetzen Sie diese vor einem erneuten Einsatz. Missachtung kann zu Verletzungen und Beschädigungen führen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF. LESEN SIE DIE DARIN ENTHALTENEN INFORMATIONEN REGELMÄBIG NACH, UM ANDERE EVENTUELLE BENUTZER ZU INFORMIEREN. WENN SIE DIESES GERÄT VERLEIHEN, GEBEN SIE AUCH DIESE BEDIENUNGSANLEITUNG MIT.

PRODUKDATEN

Motor 18 V

Gleichstrom

Leerlaufdrehzahl 9000 U./Min.

Akku 18 V

Ladedauer 1 Stunde bis 1,5 Stunden

Fadenkopf

Abwickeln des Fadens

durch Druck auf den Boden

Fadendurchmesser

1,65 mm

Schnittdurchmesser 230 mm

Gewicht (mit dem Akku)

2,6 kg

Akku*

A. FREIGABEKNOPF DES EIN-/AUS-SCHALTERS
B. SICHERUNGSSCHRAUBE DES GRIFFS
C. VORDERER GRIFF
D. EINSTELLRING FÜR DIE SCHÄFTLÄNGE
E. MOTORGEHÄUSE
F. FADENABSCHNEIDKLINGE
G. AKKU (NICT IM LIEFERUMFANG)
H. HINTERER GRIFF
I. EIN-/AUS-SCHALTER
J. GRASABLENKER
K.SCHNITTFADEN

Abb. 2

A. GRASABLENKER
B. MOTORGEHÄUSE
C. ENTFERNEN SIE DIE BEIDEN SCHRAUBEN
D. SETZEN SIE DIE BEIDEN SCHRAUBEN WIEDER EIN

Abb.3

A. SO LOSEN SIE DEN RING
B. EINSTELLRING FÜR DIE SCHÄFTLÄNGE
C. UNTERER TEIL DES EINSTELLRINGS FÜR DIE SCHÄFTLÄNGE

Abb. 4

A. SCHIEBEN SIE IHN BIS ZUR GEWUNSCHTEN LANGE

Abb.5

A. EINSTELLRING FÜR DIE SCHÄFTLÄNGE
B. UNTERER TEIL DES EINSTELLRINGS FÜR DIE SCHÄFTLÄNGE
C. SO ZIEHEN SIE DEN RING FEST

Deutsch

BESCHREIBUNG

Abb.6

A. AKKU (NICTH IM LIEFERUMFANG)
B. VERRIEGELUNGSLASCHEN

Abb.7

A. FREIGABEKNOPF DES EIN-/AUS-SCHALTERS
B. EIN-/AUS-SCHALTER

Abb. 10

A. FADENABSCHNEIDKLINGE

Abb. 12

A. KNOPF FÜR DRUCK AUF BODEN
B. SCHLITZ AN FADENSPULE
C. SCHUTZ DER FADENSPULE
D. ANSATZSTUCKE
E. FADENSPULE

F.FEDER

G. KERBE DES GEHÄUSES DER FADENSPULE
H. ÖFFNUNG DES GEHAUSES DER FADENSPULE
I. GEHÄUSE DER FADENSPULE

MONTAGE

MONTAGE DES GRASABLENKERS

Entfernen Sie die beiden Schrauben des Motorgehäuses. Schieben Sie den Grasablenker auf das Motorgehäuse und drehen Sie den Ablenker, umihn in seiner Position zu fixieren.
- Setzen Sie die beiden Schrauben zur Befestigung des Ablenkers wieder ein. Siehe Abb. 2.

EINSTELLUNG DER SCHAFTLÄNGE

Lösen Sie den unteren Teil des Einstellrings für die Schaflänge, um den Schaff freizugegeben. Siehe Abb. 3.
Derunteil des Schaffmussus aus dem oberen Teil herausgezogen werden konnen.Stellen Sie die Schaflange je nach der auszufuhrenden Arbeit ein. Siehe Abb.4.
Ziehen Sie den Einstellung fest an, um den Schaft zu sperren. Siehe Abb. 5.

WARNING

Wenn ein Teil fehlt, daß das Gerät erst verwendet werden, nachdem das betreffende Teil ersetzt wurde. Die Missachtung dieser Vorschrift kann zu schweren Körperverletzungen führen.

BETRIEB

EINSETZEN DES AKKUS

• Setzen Sie den Akku in den Kantenschneider ein. Richten Sie hierfür die Rippen des Akkus mit den Rillen des Kantenschneiders aus. Siehe Abb. 6.
  ■Vergewissern Sie sich vor der Verwendung, dass die Verriegelungslaschen auf beiden Seiten des Akkus gut einrasten und der Akku korrekt am Kantenschneider befestigt ist.

ENTFERNEN DES AKKUS

• Suchen Sie die Verriegelungslaschen des Akkus und drücken Sie darauf, um den Akku vom Kantenschneider zu losen. Siehe Abb. 6.
  Entfernen Sie den Akku vom Kantenschneider.

VORSICHT

Beim Einsetzen des Akkus in ihren Kantenschneider ist darauf zu achten, dass die Rippen des Akkus korrekt mit den Rillen des Kantenschneiders ausgerichtet und die Verriegelungslaschen korrekt eingerastet sind. Ein unsachgemäßes Einsetzen des Akkus kann interne Komponenten beschädigen.

EINSCHALTEN DES KANTENSCHNEIDERS

• Drücken Sie den Freigabeknopf des Ein-/Aus-Schalters und halten Sieihn nach vorne gerichtet. Siehe Abb. 7. Dadurch wird der Ein-/Aus-Schalter frei gegeben.
  Geben Sie den Freigabeknopf des Ein-/Aus-Schalters frei und drucken Sie auf den Ein-/Aus-Schalter, um ihren Kantenschneider einzuschalten.

AUSSCHALTEN DES KANTENSCHNEIDERS

Geben Sie zum Ausschalten des Kantenschneiders den Ein-/Aus-Schalter frei.
Wenn Sie den Ein-/Aus-Schalter freigegeben, wird er durch den Freigabeknopf des Ein-/Aus-Schalters automatisch gespert.

HALTEN DES KANTENSCHNEIDERS

WARNING

Tragen Sie zur Vermeidung von Körperverletzungsrisiken adäquate Kleidung. Tragen Sie keine weite Kleidung oder Schmuckstücke. Tragen Sie eine Schutzbrille. Tragen Sie eine lange und dicke Hose sowie Stiefel und Handschuhe. Tragen Sie keine kurzen Hosen oder Sandalen und verwenden Sie ihren Kantenschneider niemals barfuß.

Deutsch

BETRIEB

• Halten Sie ihren Kantenschneider wie in Abbildung 8 gezeigt: der hintere Griff wird mit leicht angewinkeltem Arm mit der rechten Hand gehalten und der vordere Griff wird mit ausgestrecktem Arm mit der linken Hand gehalten. Der Kantenschneider muss unterhalb der Höhe ihrer Taille gehalten werden.
  Der Fadenkopf Ihres Kantenschneiders muss parallel zum Boden ausgerichtet sein und muss einfach mit dem zu schneidenden Gras in Kontakt kommt, ohne dass sich der Bediener beugen muss. Durch eine einfach Einstellung der Schaflänge kann die Höhe des Kantenschneiders dem Profil jeder Bedieners angepasst werden.

VERWENDUNG DES KANTENSCHNEIDERS

ABWICKELN DES SCHNITTFADENS

Ihr Kantenschneider ist mit einem Fadenkopf ausgestattet, über den der Schnittfaden abgewickelt werden kann, ohne den Motor ausschalten zu müssen. Wenn der Faden abgenutzt oder zerfasert ist, konnen Sie zusätzlichen Faden abwickeln, indem Sie den Fadenkopf auf den Boden schlagen, während Sie den Motor auf hochster Stufe laufen setzen. Siehe Abb. 9. Für eine optimale Effizienz sollen den Fadenkopf auf eine harte Fläche schlagen. Bei dem Versuch, Faden in hohem Gras abzuwickeln, kann der Motor überhitzen.

Bei jedem Schlag auf den Boden, wird etwa 25,4 mm Faden abgewickelt.

Achten Sie darauf, dass stets genug Faden abgewickelt ist. Wenn der abgenutzte Faden zu kurz ist, gelingt es Ihnen möglicherweise nicht, zusätzlichen Faden durch Schlagen des Fadenkopfes auf den Boden freizugeben. Schalten Sie in thisum Fall den Motor aus, entfernen Sie die Spule entsprechend den Anweisungen, wickeln Sie Faden ab, indem Sie ein durch die Öffnung des Spulengehauses laufen setzen, und setzen Sie die Spule wieder auf den Fadenkopf.

SCHNITTFADEN

Ihr Kantenschneider ist mit einer Fadenabschneidklinge (A) ausgestattet, die sich auf dem Grasablenker befindet. Siehe Abb. 10. Um eine optimale Effizienz zu erzielen, müssen Sie ausreichend Faden abwickeln, damit dieser durch die Fadenabschneidklinge geschritten werden kann. Wickeln Sie Faden ab, sobald Sie feststellen, dass der Motor mit einer hohenen Drehzahl als normalerweise lauft. Dadurch wird der Faden optimal verwendet und behält die richtige Länge, um korrekt abgewickelt werden zu konnen.

BEDIENUNGSEMPFEHLUNGEN

Räumen Sie vor der Verwendung Ihres Kantenschneider den Schnittbereich frei. Entfernen Sie Steine, Glassplitter, Metallkabel, Schnüre und andere Objekte, die weggeschleudert werden oder sich im Fadenkopf verfangen können.
Halten Sie den Kantenschneider zum Schnittbereich hin geneigt. Drucken Sie ihren Kantenschneider nicht in das Gras.
Schneiden Sie mit langsamen Hin- und Herbewegungen im Schnittbereich.
Der Schnitt erfolgt mit den Fadenenden: drucken Sie dazu den Fadenkopf nicht in hohes Gras.
Schneiden Sie hohes Gras von oben nach unten, um zu vermeiden, dass sich das Gras um den Fadenkopf wickelt, Denn dies kann zu einer Überhitzung des Motors führen. Wenn sich Gras oder andere Elemente um den Fadenkopf wickeln, SCHALTEN SIE DEN MOTOR AUS, indem Sie den Ein-/Aus-Schalter freigeben und warten, bis sich der Fadenkopf des Kantenschneiders nicht mehr dreht. Entfern den Sie den Akku und entfern den Sie das Gras oder den Abfall.
■Bei einer Berührung mit Stacheldraht, Zäunen, Mauern, Trottoirs oder Holz nutzt der Faden schneller ab und kann)sagar reiben.Vermeiden Sie jeder Kontakt mit Bäumen und Strauchern. Baumrinde, Holzleisten, Holzverblendungen und Zaunpfosten konnen durch den Faden beschädigt werden.
■ Halten Sie den Kantenschneider zum Schnittbereich hin geneigt. Zum Schneiden von Gras um Bäume, Pfahle, Zäune usw. halten Sie den Kantenschneider in einem Winkel von 30^ . Siehe Abb. 11.

WARTUNG UND REPARATUREN

WARNING

Bei einem Austausch von Teilen dürfen nur Originalersatzteile von Ryobi verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährung führen oder Ihr Produkt beschädigen. Verwenden Sie keine Lösungsmittel zum Reinigen der Kunststoffe. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Entfernung von Verschmutzungen, Staub, Öl, Fett usw.

Deutsch

WARTUNG UND REPARATUREN

VORSICHT

Die Kunststoffelemente dürfen niemals mit Bremsflüssigkeit, Benzin, Produkten auf Petroleumbasis, eindringende Öle usw. in Kontakt kommt. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können.

AUSTAUSCH DES SCHNITTFADENS

Der Schnittfaden kann ausgetauscht werden, indem Sie erneut Faden auf die vorhandene Spule aufwickeln oder eine neue Spule einsetzen.

WIEDERVERWENDUNG DER VORHANDEN EN SPULE

Siehe Abb. 12.

Entfernen Sie den Akku vom Kantenschneider.
- Drücken Sie auf die Ansatzstücke, die sich auf beiden Seiten des Spulenschutzes befinden.
Entfernen Sie den Schutz der Spule und die Spule. Entfernen Sie den auf der Spule verbleibenden Faden.

Hinweis: Wenn die Feder aus dem Spulengehause fällt, setzen Sie sie wieder ein, bevor Sie die Spule und den Spulenschutz wieder montieren.

■ Prufen Sie, dass weder der Fadenkopf noch ein anderes Teil beschadigt ist und reinigen Sie das Gerät sorgfältig.
■ Bei der Verwendung eines neuen Schnittfadens von etwa 3m schieben Sie ein Ende des Fadens in den Schlitz der Spule ein. Vergewissern Sie sich, dass das Ende einwandfrei durch die innere Seite des Schlitzes lauft.

Hinweis: Lassen Sie nicht mehr als 3,175 mm Faden über den Schlitz herausragen.

■ Wickeln Sie den Faden regelmäßig und fest auf die Spule auf. Der Faden muss in Richtung des Pfeils auf der Spule aufgewickelt werden.
Lassen Sie etwa 102 mm Faden abgewickelt. Halten Sie den Faden und die Spule fest, um zu vermeiden, dass der Faden abgewickelt wird und schiben Sie den Spulenschutz auf die Spule.
- Halten Sie den Spulenschutz und die Spule an dem Knopf für den Druck auf den Boden, setzen Sie alles zusammen in das Spulengehäuse ein und schiben Sie den Schnittfaden durch die Öffnung des Spulengehäuses.

Hinweis: die Ansatzstücke des Spulenschutzes müssen mit den Schlitzen des Spulengehäuses ausgerichtet sein.

• Drücken Sie auf die Ansatzstücke und gleichzeitig auf den Spulenschutz und die Spule, um Sie zu fixieren.
  Der montierte Fadenkopf muss der in Abbildung 13 gezeigten Darstellung entsprechen.

WARNING

Verwenden Sie zum Austausch von abgenutztem Schnittfaden nur Faden mit einem Durchmesser von 1,65 mm. Verwenden Sie niemals Metallfaden, Kabel, Schnüre usw. Diese konnen reiben und während dem Schnitt weggeschleudert werden. Verwenden Sie mit thisem Gerät keine anderen Zubehörteile.

EINSETZEN EINER NEUEN SPULE

Siehe Abb. 12.

Entfernen Sie den Akku vom Kantenschneider.
- Drücken Sie auf die Ansatzstücke, die sich auf beiden Seiten des Spulenschutzes befinden.
Entfernen Sie den Spulenschutz und die Spule.

Hinweis: Wenn die Feder aus dem Spulengehause falt, setzen Sie sie wieder ein, bevor Sie die Spule und den Spulenschutz wieder einsetzen.

■Prufen Sie, ob weder der Fadenkopf noch ein anderes Teil beschadigt ist und reinigen Sie das Gerät sorgfältig.
■ Wickeln Sie etwa 102 mm Faden von der neuen Spule ab. Halten Sie den Faden und die Spule gut fest, um zu vermeiden, dass der Faden abgewickelt wird, und schiben Sie den Spulenschutz auf die Spule.
- Halten Sie den Spulenschutz und die Spule am Knopf für den Druck auf den Boden, setzen Sie alles zusammen in das Spulengehäuse ein und schiben Sie den Schnittfaden durch die Öffnung des Spulengehäuses.

Hinweis: die Ansatzstücke des Spulenschutzes müssen mit den Schlitzen des Spulengehauses ausgerichtet sein.

• Drücken Sie auf die Ansatzstücke und gleichzeitig auf den Spulenschutz und die Spule, um Sie zu fixieren.
  Der montierte Fadenkopf muss der in Abbildung 13 gezeigten Darstellung entsprechen.

WARNING

Versuchen Sie nicht, Änderungen an thisem Gerät vorzunehmen, oder ein im vorliegenden Handbuch nicht empfohlenes Zubehörteil zu montieren. Transformationen oder Änderungen dieser Art gelten als missbrauchliche Verwendung und konnen gefährliche Situationen herbeiführen, die schwere Körperverletzungen zur Folge haben können.

Deutsch

WARTUNG UND REPARATUREN

Prufen Sie ihren Kantenschneider regelmäßig, um sich zu vergewissern, dass kein Element defekt ist und alle Teile einwandfrei montiert sind. Vergewissern Sie sich, dass alle Schrauben und Befestigungselemente einwandfrei angezogen sind, um das Risiko schwerer Körperverletzungen zu verringn.

REINIGUNG DES KANTENSCHNEIDERS

Entfermen Sie den Akku.

WARNING

Zur Vermeidung von schweren Körperverletzungen mussen den Akku herausnehmen, bevor Sie Ihr Gerät reparieren, reinigen oder Komponenten entfern.

■ Reinigen Sie den Kantenschneider mit einem feuchten Lappen, der mit einer milden Reinigungsflußigkeit geträkt ist.
- Verwenden Sie keine starken Reinigungsmittel zur Reinigung des Gehäuses oder der Griffe, Denn diese Teile bestehen aus Kunststoff und konnen durch bestimmte aromatische Öle (z. B. Kiefer oder Zitrone) oder Lösungsmittel (z. B. Petroleum) beschädigt werden.

Achtung: Feuchtigkeit kann zu elektrischen Schlagen führen. Trocknen Sie feuchte Stellen mit einem weichen trockenen Tuch ab. Verwenden Sie eine keine Bürste oder den Luftstrahl eines Staubsaugers mit geringer Leistung, um die Beluftungsschlitze des Akkugehäuses und des Motorgehäuses zu reinigen.

Vergewissern Sie sich, dass die Beluftungsschlitzeniemals verstopt sind.

LAGERUNG DES KANTENSCHNEIDERS

■ Reinigen Sie ihren Kantenschneider gründlich, bevor Sieihn wegräumen. Lagern Sie ihren Kantenschneider an einem trockenen, gut belufteten Ort und außerhalb der Reichweite von Kindern. Lagern Sieihn nicht in der Höhe von atzenden Stoffen, wie z. B. chemischen Gartenprodukten oder Salzen zum Enteisen.

Lagern und laden Sie den Akku an einem Ort mit normaler Umgebungstemperatur. Bei Temperaturen unter oder über einer normalen Umgebungstemperatur reduziert sich die Lebensdauer eines Akkus.
Lagern Sie den Akku niemals in entladenem Zustand.
Warten Sie nach der Verwendung des Geräts, bis der Akku abgekühlt ist und laden Sie hin dann sofort auf.
Die Aufladekapazität aller Akkus verringert sich im Laufe der Zeit. Je höher die Temperatur ist, um so Schneller verliert der Akku seine Aufladekapazität. Wenn Sie ihren Kantenschneider für einen längeren Zeitraum nicht verwenden, sollen den Sie den Akku jeder Monat oder alle zwei Monate aufladen. Dadurch verlangert sich die Lebensdauer des Akkus.

ENTSORGUNG DES GERÄTS

Werfen Sie elektrische Geräte nicht in den Hausmüll. Geben Sie diese Geräte bei Recyclingzentren ab. Wenden Sie sich an die zuständigen Behörden oder ihren Handl, um Informationen über die adäquate Recyclingprozedur zu erhalten.

Espanol

Gewicht (incl. accu)

Accupak*

Laadapparaat*

18 V gelijkstroom

9.000 t.p.m.

18V

1 tot 1,5 uur

Draadtoevoer door

tik op de grond

1,65 mm

230 mm

2,6 kg

BPP-1817M/

BPP-1815M/ABP-1801

BC-1800/BC-1815S/

ACR-1800

*ACCUPAKKEN EN LAADAPPARATEN WORDEN APART VERKOCHT

OVERZICH

Afb.1

A. ONTGRENDELKNOP VAN DE DRUKSCHAKELAAR
B. SPANSCHROEF VAN DE VOORGREEP
C. VOORGREEP
D. INSTELRING VAN TELESCOOPBUIS
E.MOTORBLOK
F. DRAAD-SNIJMES
G. ACCUPAK (NIET BIJGELEVERD)
H. ACHTERGREEP
I. AAN/UIT-DRUKSCHAKELAAR
J.AFSCHERMKAP
K. MAAIDRAAD

Afb. 2

A. AFSCHERMKAP
B.MOTORBLOK
C. VERWIJDER DE TWEE SCHROEVEN
D. ZET DE TWEE SCHROEVEN TERUG OP HUN PLAATS

Afb. 3

A. OM DE RING LOS TE ZETTEN
B. INSTELRING VAN TELESCOOPBUIS
C. ONDERSTE DEEL VAN DE INSTELRING VAN DE TELESCOOPBUIS

Afb. 4

A. SCHUIF DE BUIS UIT TOT DE GEWENSTE LENGTH

Afb.5

A. INSTELRING VAN TELESCOOPBUIS
B. ONDERSTE DEEL VAN DE INSTELRING VAN DE TELESCOOPBUIS
C. OM DE RING VAST TE ZETTEN

Afb.6

A. ACCUPAK (NIET BIJGELEVERD)
B. VERGRENDELLIPPEN

Afb.7

A. ONTGRENDELKNOP VAN DE DRUKSCHAKELAAR
B. AAN/JUIT-DRUKSCHAKELAAR

Afb. 10

A. DRAAD-SNIJMES

Nederlands

OVERZICH

Afb. 12

A. KNOP VAN DE DRAADTOEVOER
B. GLEUF IN DE DRAADSPOEL
C. BESCHERMKAP VAN DE DRAADSPOEL
D. LIPPEN
E. DRAADSPOEL
F.VEER
G. INKEPING IN DE DRAADSPOELHOUDER
H. OPENING VAN DE DRAADSPOELHOUDER
I. DRAADSPOELHOUDER

MONTAGE

BESCHERMKAP INSTALLEREN

A. SKUBBES OP ELLER NED TIL ØNSKET LAENGDE

Fig. 5

A. INDSTALLINGSMUFFE FOR SKAFTLÄNGDE
B. NEDERSTE DEL AF INDSTALLINGSMUFFE FOR SKAFTL/ENGDE
C. FOR AT STRAMME MUFFEN

Fig. 6

A. BATTERI (IKKE MEDLEVERET)
B. LASETAPPE

Fig. 7

A. START-STOPKNAPPENS OPLASNINGSKNAP
B. START-STOPKNAP

Fig. 10

A. TRÄDKNIV

Fig. 12

A. KNAP TIL TRYK MOD JORDEN
B. SLIDS I TRÄDSPOLEN
C. BESKYTTELSESDAEKSEL OVER TRADSPOLE
D. KNASTER
E. TRADSPOLE

F. FJEDER

REGLAREA LUNGIMII COZII

GARANTIE-BEDINGUNGEN

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäfer für den Endbenutzer ausgestelltten Originalrechnung.

Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw.

Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an ihren Handler oder Ihr nachstes Ryobi-Kundendienstzentrum zurück.

These Garantie hat keine Auswirkungen auf ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

E

GARANTÍA - CONDICIONES

KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, dass这点es Produkt mit den folgenden Normen oder normativen Dokumenten über-einstimmt: 98/37/EC, 89/336/EEC, 2000/14/CEE

Schalldruckpegel 76

Schalleistungspegel 90

Beschleunigung des quadratischen

gewogenen Mittelwerts 3,5 m/s

Ausstellungsdatum

Ausgestellt durch

Die technische Dokumentation wird aufbewahrt von: Abteilung für Qualitätssicherung - Normierungs-Team, Techronic Appliances Factory, Sam Tuen Management Zone, Hou Jie Town, Dongguan City, Guangdong 523941, China.

Name des Herstellers: Techtronic Appliances (HK) Ltd., 18/F, CDW Building, 388 Castle Peak Road, Tsuen Wan, Hong Kong.
