BEDIENUNGSANLEITUNG PW 4916 FA AEG

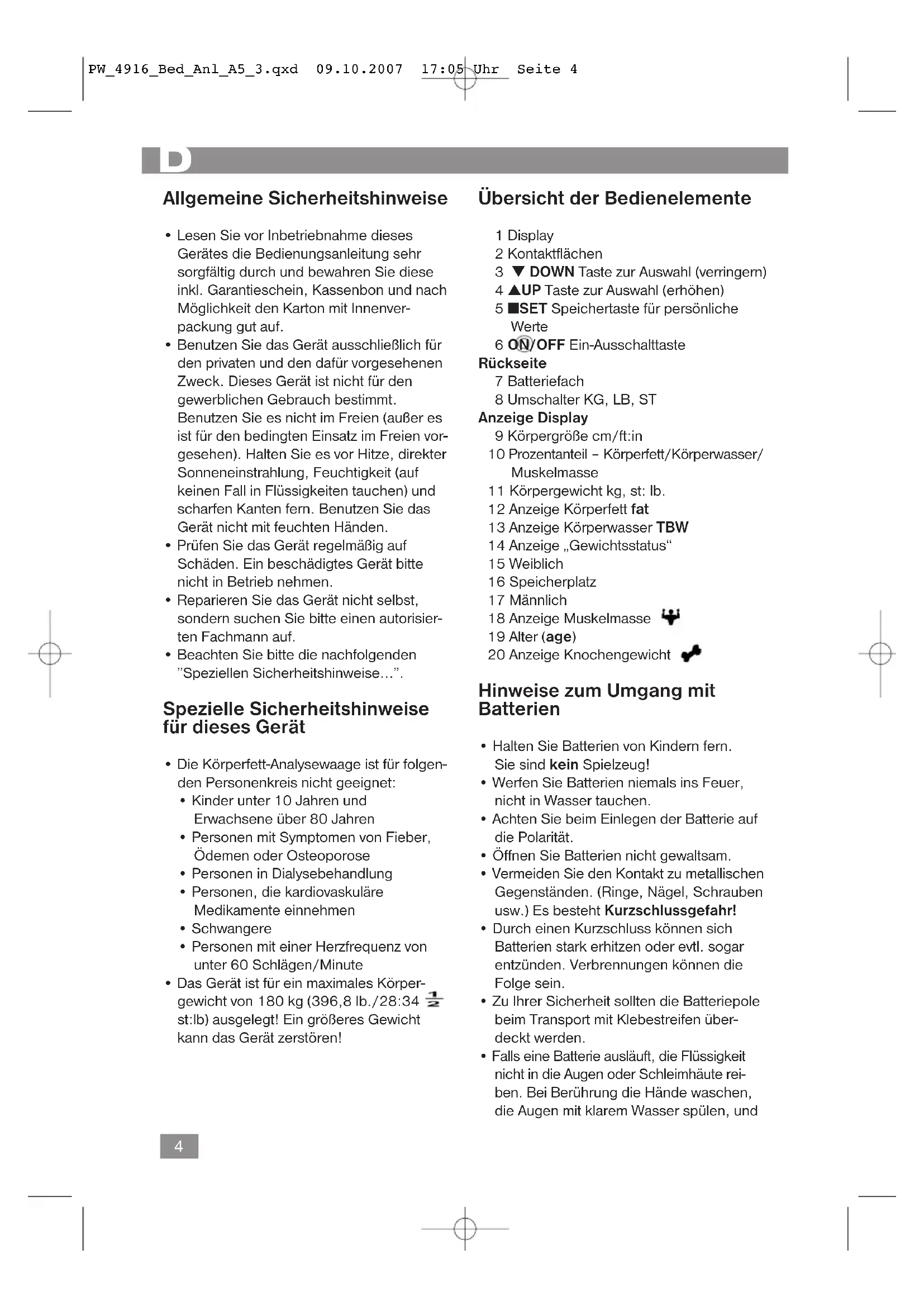

Allgemeine Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenver- packung gut auf.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vor- gesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen.

• Prüfen Sie das Gerät regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisier- ten Fachmann auf.

• Beachten Sie bitte die nachfolgenden ”Speziellen Sicherheitshinweise...”. Spezielle Sicherheitshinweise für dieses Gerät

• Die Körperfett-Analysewaage ist für folgen- den Personenkreis nicht geeignet:

• Kinder unter 10 Jahren und Erwachsene über 80 Jahren

• Personen mit Symptomen von Fieber, Ödemen oder Osteoporose

• Personen in Dialysebehandlung

• Personen, die kardiovaskuläre Medikamente einnehmen

• Personen mit einer Herzfrequenz von unter 60 Schlägen/Minute

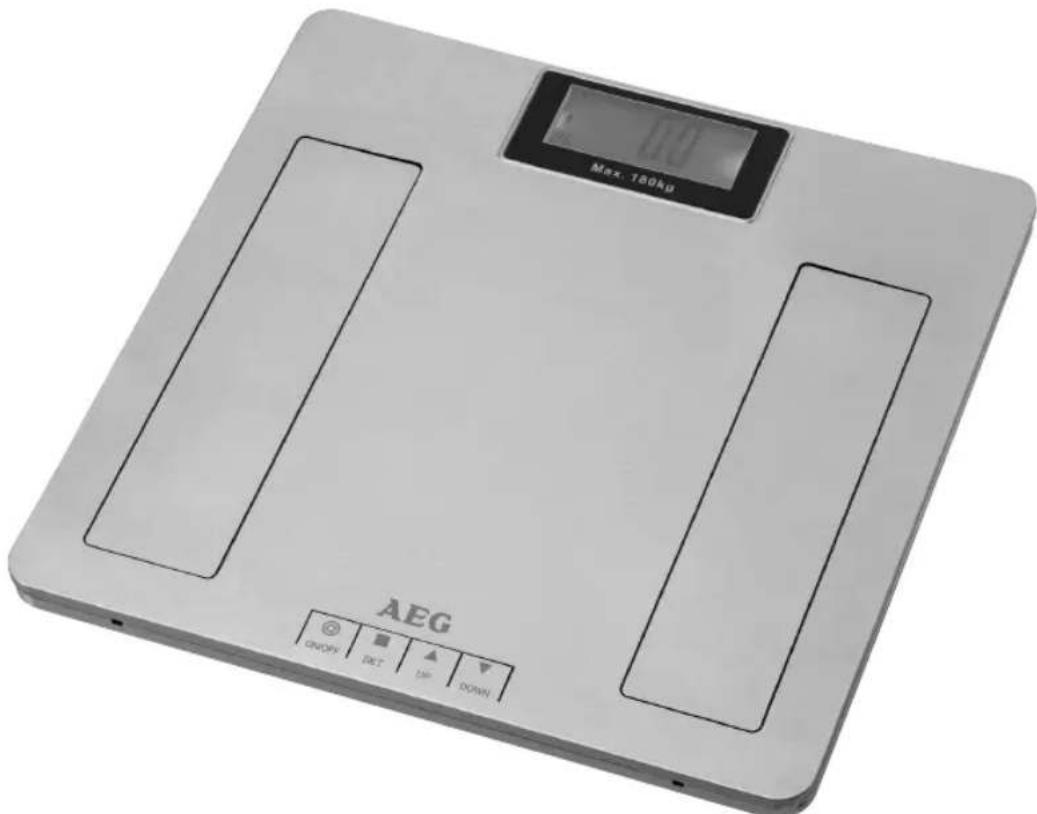

• Das Gerät ist für ein maximales Körper- gewicht von 180 kg (396,8 lb./28:34 st:lb) ausgelegt! Ein größeres Gewicht kann das Gerät zerstören! Übersicht der Bedienelemente 1 Display 2 Kontaktflächen 3 ▼ DOWN Taste zur Auswahl (verringern) 4 ▲ UP Taste zur Auswahl (erhöhen) 5 ■ SET Speichertaste für persönliche Werte 6 ON/OFF Ein-Ausschalttaste Rückseite 7 Batteriefach 8 Umschalter KG, LB, ST Anzeige Display 9 Körpergröße cm/ft:in 10 Prozentanteil – Körperfett/Körperwasser/ Muskelmasse 11 Körpergewicht kg, st: lb. 12 Anzeige Körperfett fat 13 Anzeige Körperwasser TBW 14 Anzeige „Gewichtsstatus“ 15 Weiblich 16 Speicherplatz 17 Männlich 18 Anzeige Muskelmasse 19 Alter (age) 20 Anzeige Knochengewicht Hinweise zum Umgang mit Batterien

• Halten Sie Batterien von Kindern fern. Sie sind kein Spielzeug!

• Werfen Sie Batterien niemals ins Feuer, nicht in Wasser tauchen.

• Achten Sie beim Einlegen der Batterie auf die Polarität.

• Öffnen Sie Batterien nicht gewaltsam.

• Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe, Nägel, Schrauben usw.) Es besteht Kurzschlussgefahr!

• Durch einen Kurzschluss können sich Batterien stark erhitzen oder evtl. sogar entzünden. Verbrennungen können die Folge sein.

• Zu Ihrer Sicherheit sollten die Batteriepole beim Transport mit Klebestreifen über- deckt werden.

• Falls eine Batterie ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute rei- ben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen, und PW_4916_Bed_Anl_A5_3.qxd 09.10.2007 17:05 Uhr Seite 45

bei anhaltenden Beschwerden einen Arzt aufsuchen.

• Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie alte Batterien zu einer vorgesehenen Sammelstelle. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien/Akkus zurückzugeben. Sie können Ihre alten Batterien/Akkus überall dort unentgeltlich abgeben, wo die Batterien/ Akkus gekauft wurden, ebenso bei den öffent- lichen Sammelstellen in Ihrer Stadt oder Gemeinde. Diese Zeichen finden Sie auf schadstoffhalti- gen Batterien/Akkus: Pb = enthält Blei Cd = enthält Cadmium Hg = enthält Quecksilber Li = enthält Lithium Einlegen der Batterien

1. Öffnen Sie das Batteriefach (7) auf der

Rückseite. 2.Legen Sie 3 Batterien des Typs AM4 „AAA“ 1,5V ein. Achten Sie auf die richtige Polarität (siehe Batteriefachboden)! 3.Schließen Sie das Batteriefach wieder. 4.Wird das Gerät längere Zeit nicht benutzt, nehmen Sie bitte die Batterie aus dem Gerät, um ein „Auslaufen“ von Batterie- säure zu vermeiden. 5.Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusam- men verwendet werden. 6.Sollte im Laufe der Anwendung im Display (1) die Meldung „LO“ für Batteriemangel erscheinen, wechseln Sie die Batterien aus. Information zur Körperfettmessung Personen, die einen Herzschrittmacher oder ein anderes medizinisches Implantat mit elektronischen Bauteilen verwenden, ist vom Gebrauch dieser Waage abzuraten. Die Leistung des Implantats kann dadurch gefährdet bzw. beeinträchtigt werden. Das Gerät kann nur korrekt funktionieren, wenn Sie barfuss und mit trockenen Füßen auf den Kontaktflächen stehen! Das Grundprinzip dieses Geräts basiert auf der Messung der elektrischen Impedanz des Körpers. Dazu lässt das Gerät ein schwaches, nicht spürbares, elektrisches Signal durch Ihren Körper fließen, um so die aktuellen Werte des Körpers zu ermitteln. Das Signal ist im allgemeinen völlig ungefährlich! Betrachten Sie hierzu trotzdem unsere speziellen Sicher- heitshinweise!Die Messung ist unter dem Begriff der „Bioelektrischen Impedanzanalyse“ (BIA) bekannt, einem Faktor, der mit Körper- fett- und Körperwasseranteil zusammenhängt und mit anderen biologischen Daten (Alter, Geschlecht, Körpergröße) in Beziehung steht. Es gibt schwere Menschen, die ein ausge- wogenes Verhältnis zwischen Fett- und Muskelmasse haben und es gibt scheinbar schlanke Menschen mit deutlich erhöhten Körperfettwerten. Fett ist ein Faktor, der erheblich zur Belastung des Organismus, insbesondere des Herz-Kreislauf-Systems, beiträgt. Die Kontrolle beider Werte (Fett und Gewicht) sind deshalb Grundvoraussetzung für Gesundheit und Fitness. Körperfett Körperfett ist ein wichtiger Bestandteil des Organismus. Vom Schutz der Gelenke über Vitaminspeicher bis hin zur Reglung der Körper- temperatur übernimmt Fett eine wichtige Auf- gabe im Körper. Ziel ist also nicht den Körper- fettanteil radikal zu reduzieren, sondern ein ausgewogenes Verhältnis zwischen Muskel- masse und Fettmasse zu erreichen und es zu halten. Achtung! Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab. Warnung! Setzen Sie Batterien keiner hohen Wärme oder dem direkten Sonnenlicht aus. Werfen Sie Batterien niemals ins Feuer. Es besteht Explosionsgefahr! PW_4916_Bed_Anl_A5_3.qxd 09.10.2007 17:05 Uhr Seite 56

Die Bedeutung des Wassers für unsere Gesundheit Der menschliche Organismus besteht zu etwa 55-60% aus Wasser, je nach Alter und Geschlecht in unterschiedlicher Menge. Wasser hat eine Reihe von Aufgaben im Körper zu erfüllen: Es ist Baustein unserer Zellen. Das bedeutet, dass alle Zellen des Körpers, ob Haut-, Drüsen-, Muskel-, Gehirnzellen oder andere, nur dann funktionstüchtig sind, wenn Sie genügend Wasser enthalten. Es ist Lösungsmittel für wichtige Substanzen in unserem Organismus. Es ist Transportmittel für Nährstoffe, körperei- gene Substanzen und Stoffwechselprodukte. Anhaltswerte für Ihr Fitnessprofil entnehmen Sie der Richtwerttabelle. Sie zeigt die Abhän- gigkeit der Körperfettwerte vom Alter und vom Geschlecht. Beachten Sie dabei immer, dass wie beim Wasserhaushalt im Körper, auch der Fettanteil innerhalb des Tages star- ken Schwankungen unterliegt. Messen Sie deshalb immer zur selben Tageszeit um einen vergleichbaren Wert zu erhalten. Die errechneten Messergebnisse des Körperfett- und Körperwasseranteils sind nur Referenzwerte. Sie sind nicht zum Gebrauch für medizinische Zwecke zu empfehlen. Bitte lassen Sie sich immer von Ihrem Arzt beraten, wenn Sie Fragen zu einer medizini- schen Behandlung oder einer Diät zur Erreichung des Normalgewichts haben. Technische Merkmale Speichervoreinstellung: Speicher Geschlecht Größe Alter (age) 01 männlich 170cm (5`6`` ft:in (feet)) 25 Speicherplätze: 10 Größeneinstellung: von 100 bis 220 cm (3`3 `` - 7`2`` ft:in) Alter: von 10 bis 80 Jahren Mindestgewicht: ab 0,5 kg (1,1lb. / 0, 1 st:lb) Höchstgewicht: 180 kg (396,8lb. / 28:34 st:lb) Auflösung bei Gewichtsmessung: 100 g Schritte Körperfett-Einteilung: 0,1% Körperwasser-Einteilung: 0,1% Zul. Betriebstemperatur: 0 °C bis +40 °C (32 °F

7,2 kg Frauen Körperwasser Männer Frauen Männer Alter (Jahre) Niedrig Normal Hoch Normal Niedrig Normal Hoch Normal Muskel Körperwasser Muskel Hinweis: Aufgrund von großen Schwankun- gen des Körperfettanteils ist es schwierig einen Richtwert zu bekommen. Im Durch- schnitt liegt bei einem Erwachsenen Menschen die optimale Messzeit zwischen 18 und 20 Uhr, da in diesem Zeitraum der Fettanteil sehr gleichmäßig bleibt! Inbetriebnahme Reine Wiegefunktion Stellen Sie die Personenwaage auf einen harten, flachen Untergrund (vermeiden Sie Teppichboden). Unebener Boden führt zu Ungenauigkeiten.

1. Mit dem Schalter neben dem Batteriefach

können Sie zwischen den Einstellungen „kg“, „lb.“ (pound) und „st:“ (lb. (Stone)) wählen. 2.Schalten Sie die Waage durch Druck, mit dem Fuß bzw. der Fußspitze auf eine der Kontaktflächen (2), ein. Im Display erscheinen: PO (blinkt), „männ- lich“, age 25, dann wechselt das Display zur voreingestellten Körpergröße. Anschließend erscheint „0.0“kg (0,0 lb., 0: 0 st:lb) im Display. 3.Stellen Sie sich mit beiden Füßen auf die Kontaktflächen des Gerätes. Verteilen Sie Ihr Gewicht gleichmäßig und warten Sie, während die Waage Ihr Gewicht berech- net. 4.Die Anzeige im Display blinkt zunächst 3 x und dann wird Ihr genaues Gewicht ange- zeigt. Beim Verlassen der Waage schaltet sich diese nach ca. 8 Sekunden automa- tisch ab. Programmieren der persönlichen Daten Hinweis: Sie sollten die folgenden Schritte aufeinanderfolgend und innerhalb einiger Sekunden durchführen, da ansonsten das Gerät den Programmiermodus automatisch abbricht!

1. Drücken Sie die ON/OFF Ein-Ausschalt-

taste (6), um die Waage einzuschalten. Im Display erscheinen: P0 (blinkt), „männ- lich“, age 25, dann wechselt das Display zur voreingestellten Körpergröße. Anschließend erscheint „0.0“kg (0,0 lb., 0: 0 st:lb) im Display. 2.Warten Sie bitte, bis die Anzeige 0.0 kg (0.0 lb. / 0: 0 St:(lb.)) angezeigt wird. Hinweis: - Wenn das Display „OL“ (overload) anzeigt, Richtwerte des Körperwasser- und des Muskelmasse-Anteils in Prozent Richtlinie für das Knochengewicht in kg. Körpergewicht Knochengewicht PW_4916_Bed_Anl_A5_3.qxd 09.10.2007 17:05 Uhr Seite 78

liegt das Gewicht über 180 kg. - Erscheint während des Wiegevorgangs 0,0 kg (0,0 lb., 0: 0 st:lb) bzw. - - - -, haben Sie sich zu früh auf die Wiegefläche gestellt. Der Selbsttest war noch nicht abgeschlossen, Die Anzeige erlischt. 3.Drücken Sie anschließend die ■ SET Taste (5), um in den Programmiermodus zu gelangen. Auf dem Display blinkt die Anzeige „P0“ (Speicherplatz), das vorein- gestellte Symbol für „männlich“ und die voreingestellte Größe in cm (ft:in) wird angezeigt. 4.Wählen Sie mit den ▲ UP/▼ DOWN Tasten (3/4) einen Speicherplatz aus. 5.Drücken Sie anschließend die ■ SET Taste, das Display wechselt zur nächsten Einstellung. 6.Im Display blinkt das Symbol für „männ- lich“. Wählen Sie mit den Tasten ▲ UP/ ▼ DOWN eine Einstellung aus (männlich oder weiblich).

7. Drücken Sie erneut die ▲ UP/▼ DOWN

Taste, um in die Einstellung „Körpergröße“ zu gelangen. Die Anzeige „170“ (5`6`` ft:in) blinkt. Wählen Sie mit den Tasten ▲ UP/▼ DOWN einen Wert zwischen 100 (3`3 `` ft:in) und 220cm (7`2`` ft:in) aus. 8.Drücken Sie erneut die ■ SET Taste, um in die Einstellung age (Alter) zu gelangen. Die Anzeige „25“ blinkt. Die ▲ UP oder die ▼ DOWN Taste gedrückt halten setzt ein Schnelllauf ein. Wählen Sie mit den Tasten ▲ UP/▼ DOWN einen Wert zwi- schen 10 und 80 Jahren aus. 9.Drücken Sie erneut die ■ SET Taste blinkt der „persönliche“ Speicherplatz, das Geschlecht, das Alter und die eingestellte Körpergröße für wenige Sekunden im Display. Anschließend zeigt das Display 0,0 kg (0,0 lb., 0: 0 st:lb) an. Sie können sich nun wiegen oder Sie haben folgende Möglichkeiten: a. Drücken Sie erneut die ■ SET Taste, um sich alle Einstellungen noch einmal anzusehen. b. Möchten Sie Änderungen vornehmen, drücken Sie die ■ SET Taste und gehen Sie wie unter Pkt. 4-6 beschrie- ben vor. c. Warten Sie länger als 6 Sekunden, ohne eine Tätigkeit, geht die Waage aus. Ihre persönlichen Werte sind nun auf dem ausgewählten Speicherplatz gespeichert. Sie haben insgesamt 10 Speicherplätze zur Verfügung. Sie haben somit die Möglichkeit auf 9 weiteren Speicherplätze zu Ihren auch die persönlichen Werte anderer Familien- mitglieder zu speichern. Bestimmung des Körper – und des Knochengewichts, des Körperfett-, Muskel- und des Körperwasseranteils Speichern Sie zuvor Ihre persönlichen Daten auf einen Speicherplatz. Zum Einschalten drücken die ON/OFF Taste, warten Sie bis im Display 0.0 kg (0,0 lb., 0: 0 st:lb) angezeigt wird. Im Display werden anschließend die letzten vorgenom- men Einstellungen (z.B. Speicherplatz 03) angezeigt. Drücken Sie zunächst die ■ SET Taste (Speicherplatznummer blinkt) und wäh- len Sie mit den ▲ UP/▼ DOWN Tasten Ihren Speicherplatz, auf dem Ihre Daten gespeichert sind. - Im Display erscheinen zuerst die gespei- cherten Daten, wie Speicherplatznummer (blinkt), das Geschlecht und Ihr Alter (age), dann wechselt das Display nach einigen Sekunden zur Ihre Körpergröße. Anschließend wird im Display 0.0 kg (0,0 lb., 0: 0 st:lb) angezeigt. Hinweis: Die Messung kann nur barfuss durchgeführt werden. Wischen Sie nöti- genfalls die Kontaktflächen einmal ab, um die Leitwirkung zu verbessern. Richten Sie jeweils einen Ihrer nackten Füße auf 1 der 2 Kontaktflächen aus. - Stellen Sie sich bitte nun auf die Waage. - Warten Sie bitte bis der Messprozess abgeschlossen ist, es erscheint ein Laufband mit o o o o. - Das Display zeigt dann nach wenigen Sekunden, ihr ermitteltes Gewicht (Abb. 3), Ihren Körperfett-Prozentsatz (Symbol „fat %“) (Abb. 4), gefolgt vom Körper- wasser-Prozentsatz („TBW %“) (Abb. 5) an. PW_4916_Bed_Anl_A5_3.qxd 09.10.2007 17:05 Uhr Seite 89

Des Weiteren ermittelt die Waage den Muskelmasse-Anteil („ %“) (Abb. 6) und das Knochengewicht in kg ( /kg) (Abb. 7). - Während den Anzeigen Körperfett (fat %) und Körperwasser-Prozentsatz (TBW %) wird folgendes eingeblendet: Es zeigt an, in welchem Bereich Sie liegen (Underfat – Untergewicht, Healty – normal, Over- fat– leichtes Übergewicht, Obese –dick). - Nachfolgend werden die ermittelten Werte in der LCD-Anzeige 3x in der angegebe- nen Reihenfolge angezeigt, dann schaltet sich die Waage automatisch ab. Displayanzeigen und Fehlermeldungen Allgemeines Erscheint auf dem Display eine Fehlermel- dung (Err), warten Sie bis sich das Gerät ausschaltet. Schalten Sie dann wieder ein, um den Betrieb wieder aufzunehmen. Für ein komplettes Zurückstellen (Reset) ent- fernen Sie für einen Moment die Batterien und schließen diese dann wieder an. Meldungen

• 0.0 kg, 0.0 lb.,Das zu messende Gewicht 0: 0 st:lb: ist zu gering. Es ist kein einwandfreier Betrieb möglich.

• „Err2“: Der errechnete Körper- fett/Körperwasser-%-Anteil liegt über dem oberen bzw. unter dem unteren Grenz- wert des Messbereichs.

• „Err2“: Die Messung wurde abge- brochen bevor der Mess- prozess abgeschlossen war, bzw. es konnte keine Mess- ung durchgeführt werden.

• „Err“: Wenn die Anzeige „Err“ (Error) zeigt, liegt das Ge- wicht über 180 kg. Belasten Sie das Gerät nicht mit mehr als angege- ben, um Schäden am Gerät und am Sensor zu vermei- den. - Stellen Sie die Waage auf einen ebenen, harten Untergrund.

• „LO“: Der Batterieladezustand ist zu niedrig. Tipps zur Anwendung und Pflege

• Wiegen Sie sich ohne Kleider und Schuhe vor einer Mahlzeit und immer zur gleichen Zeit an einem Tag.

• Die Waage rundet auf und ab bis zum nächsten 100g-Schritt.

• Wenn Sie sich zweimal wiegen und zwei verschiedene Angaben erhalten, dann liegt Ihr Gewicht zwischen den beiden Werten.

• Die Waage nicht ins Wasser tauchen, dies könnte die Elektronik zerstören.

• Entfernen Sie die Batterien, wenn die Waage für einen längeren Zeitraum nicht benutzt wird.

• Behandeln Sie die Waage mit Vorsicht, denn sie ist ein Messinstrument. Lassen Sie sie nicht fallen und springen Sie nicht darauf.

• Belasten Sie das Gerät nicht mit mehr als 180 kg (396,8 lb. / 28,34 st:lb), um Schäden am Gerät zu vermeiden. Reinigung

• Reinigen Sie das Gerät mit einem leicht feuchten, nicht nassen, Tuch. Achten Sie darauf, dass keine Feuchtigkeit, bzw. Flüssigkeit ins Gerät eindringt!

• Verwenden Sie keine scharfen Zusatz- mittel! Diese können das Gehäuse des Gerätes beschädigen!

• Als Zusatzmittel können Sie ein handelsüb- liches Spülmittel oder eine einfache Seife verwenden.

• Trocknen Sie das Gerät nach der Reini- gung mit einem trockenen, weichen Tuch gut ab. PW_4916_Bed_Anl_A5_3.qxd 09.10.2007 17:05 Uhr Seite 910

Technische Daten Modell: PW 4916 FA Spannungs- versorgung: 3 x 1,5 V, Typ AAA, LR03, AM4 Min/Max. Gewichtsbelastung: 0,5kg (1,1lb. / 0,1st:lb) – 180kg (396,8lb. / 28:34 st:lb) Nettogewicht der Waage: 1,85 kg Konformitätserklärung Hiermit erklärt die Firma ETV Elektro- Technische Vertriebsgesellschaft mbH, dass sich das Gerät PW 4916 FA in Übereinstim- mung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektroma- gnetische Verträglichkeit (2004/108/EG) befindet. Garantie Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler. Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig! Die Garantie erlischt bei Fremdeingriff. Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entspre- chenden Fachhandel oder Reparaturservice ausgeführt werden. Service Anschrift ETV Elektro-technische Vertriebsgesell- schaft mbH Industriering Ost 40 D-47906 Kempen/Germany Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkun- gen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu Entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. PW_4916_Bed_Anl_A5_3.qxd 09.10.2007 17:05 Uhr Seite 1011
