BEDIENUNGSANLEITUNG Summit 20+ SUNTEC

SEHR WICHTIG! Bitte Installieren oder nutzen Sie Ihr mobiles lokales Klimagerät nicht, bevor Sie diese Bedienungsanleitung sorgfältig durchgelesen haben. Bitte bewahren Sie diese Bedienungsanleitung für eine etwaige Produktgarantie und für späteres Nachschlagen auf.3 Sicherheitshinweise vor Inbetriebnahme Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Dieses Gerät ist nur für den häuslichen Gebrauch bestimmt, bitte verwenden Sie es nicht an anderen Orten. Betreiben Sie das Gerät nicht, wenn das Netzkabel, der Stecker oder das Gerät selbst Defekte aufweist. Das Gerät darf nicht an einer defekten Steckdose angeschlossen werden. Bitte achten Sie vor Inbetriebnahme, dass das Gerät richtig installiert ist. Betreiben Sie das Gerät nicht in der Nähe offener Feuerstellen oder anderen Wärmequellen. Vermeiden Sie das Gerät direktem Sonnenlicht auszusetzen. Bitte schalten Sie das Gerät ab, bevor Sie den Netzstecker ziehen. Ziehen Sie bitte den Netzstecker, bevor Sie das Gerät reinigen, verlagern oder wenn es über längeren Zeitraum nicht betrieben wird. Reinigen Sie bitte das Gerät nur auf die Art und Weise, wie es in der vorliegenden Anleitung beschrieben ist. Das Gerät ist an eine einwandfrei geerdete Steckdose (220-240VAC, 50 Hz) anzuschließen. Das Gerät darf nicht ohne Aufsicht betrieben werden.4 Schalten Sie bitte das Gerät ab, selbst wenn Sie den Raum nur für eine kurze Zeit verlassen. Ziehen Sie stets an der Steckereinheit und nicht am Kabel, wenn Sie den Stromzufluss unterbinden möchten. Betreiben Sie das Gerät nicht in einer Umgebung, in der Öl oder Wasser verspritzt werden kann. Betreiben Sie das Gerät nicht in der Nähe eines Bades, einer Dusche oder eines Schwimmbades. Niemals Finger, Stifte oder andere Gegenstände in das Gerät stecken, wenn der Netzstecker eingesteckt ist und vor allem nicht während des Betriebs. Das lokale Klimagerät muss aufrecht gelagert und transportiert werden, sonst kann es zu irreparablen Schäden am Kompressor kommen. Im Zweifelsfall empfehlen wir, Ihr lokales Klimagerät mindestens 24 Stunden ruhen zu lassen, bevor Sie es starten. Bitte decken Sie das Gerät nie ab und achten Sie darauf, dass Luftein- und -auslass niemals blockiert werden. Bitte stellen Sie sicher, dass das Gerät aufrecht steht. Verwenden Sie bitte nur die von dem Hersteller angebotene Ersatz- und Zubehörteile, um die Beschädigungen am Gerät zu vermeiden. Reparieren Sie nie Ihr Gerät selbst. Ist eine Reparatur notwendig, so wenden Sie sich bitte an Ihren Händler. Weist das Gerät Defekte auf, so schalten Sie es aus (nur die Power-Taste, die sich auf dem Bedienfeld befindet, benutzen) und kontaktieren Sie Ihren Händler. Achten Sie darauf, dass das Netzkabel richtig geerdet ist. Ist das Netzkabel defekt, so schalten Sie das Gerät ab und ziehen Sie den Netzstecker heraus, um Gefahren vorzubeugen.5 Bezeichnung der Ersatzteile/Komponenten

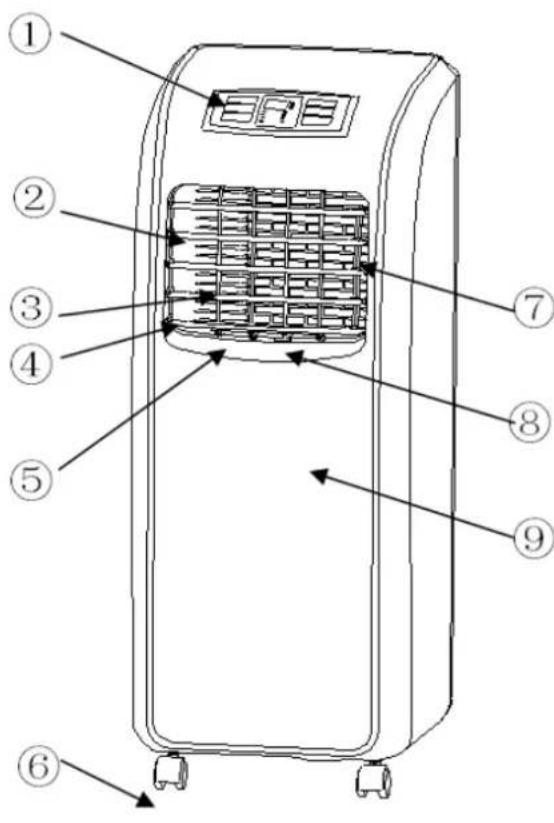

5. Befestigung der vertikalen Lamellen

7. Befestigung der horizontalen Lamellen

8. Hauptlamelle vertikal

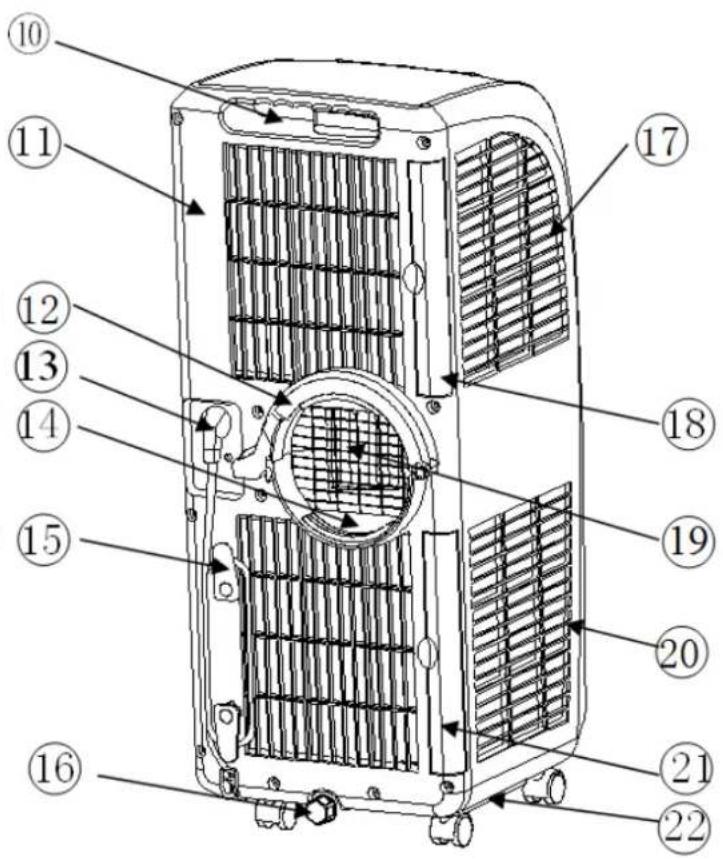

14. Luftkanal (unten)

15. Kabelaufwicklung

17. Filternetz des Verdampfers

18. Blende des Filternetzes vom Verdampfer

21. Blende des Filternetzes vom Kondensator

22. Bodenplatte (mit Stauraum für die

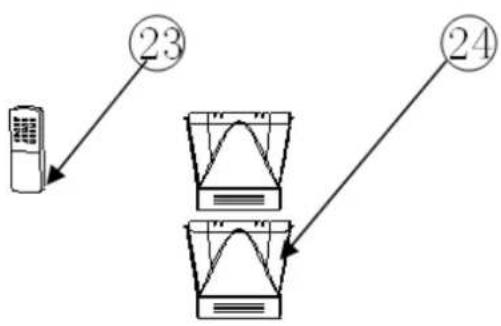

24. Abluftschlauchverjüngung

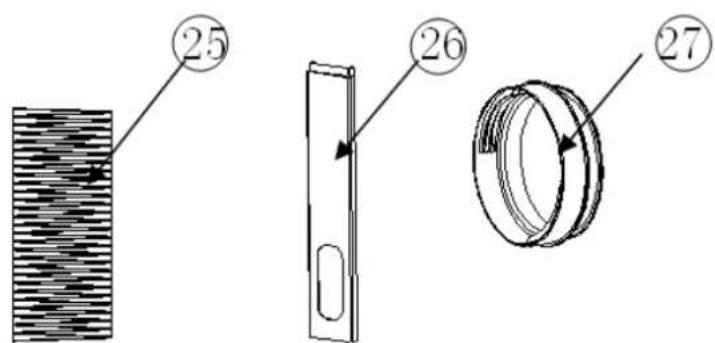

26. Schiebeleiste für Fenster

27. Adapter Abluftschlauch6

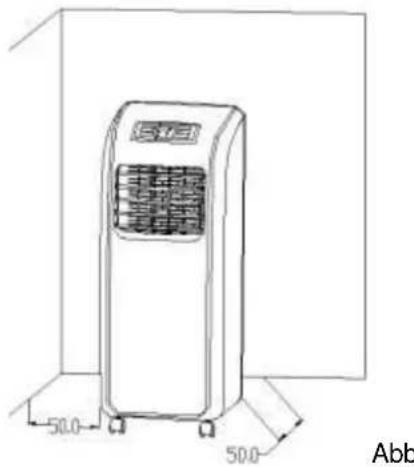

Installation Das Gerät sollte auf dem Boden 50 cm von anderen Objekten entfernt stehen, da diese die Leistung des Gerätes stark beeinflussen können (Abb. 1). Abb. 1 Warnung：Bevor Sie dieses Gerät benutzen, sollten Sie es mindestens 24 Stunden aufrecht stehen lassen. Das Gerät kann problemlos zwischen den Räumen bewegt werden, bitte beachten Sie dennoch folgende Hinweise: Zusammensetzen von der Abluftschlauchverjüngung (Abb. 1A) und das Aufschrauben dieser Verjüngung auf den Abluftschlauch (Abb. 1)

Abb. 1 Abb. 2 Halten Sie die beiden Teile in je einer Hand, und führen Sie dann die Verbindungsstelle der einen Hälfte an die dafür vorgesehene Verbindungsstelle der zweiten Hälfte. Drücken Sie diese anschließend vorsichtig bis zum Einschnappen zusammen (Abb. 1A). Strecken sie einen kleinen Teil von einem Ende des Abluftschlauches in die Länge. Dann können Sie dieses Ende des Abluftschlauches gegen den Uhrzeigersinn in den Adapter eindrehen (Abb. 2A). Strecken Sie auch das andere Ende des Abluftschlauches ein wenig in die Länge. Die Schlauchverjüngung kann dann gegen den Uhrzeigersinn auf dieses gestreckte Ende geschraubt werden (Abb. 1). Abbildung 2 zeigt den fertig montierten Abluftschlauch mit Verjüngung und Adapter. Hinweis: Wenden Sie, beim Zusammensetzen der beiden Verjüngungsstückhälften, erst wenig und dann immer mehr Kraft auf, um Schäden vorzubeugen. Ein Klick-Ton weist auf korrekte Installation hin. Schrauben Sie den Adapter und die Verjüngung mindestens mit 3 Umdrehungen an den Abluftschlauch fest.7 Installation des Bügelverschlusses für die Abluftschaluchbefestigung

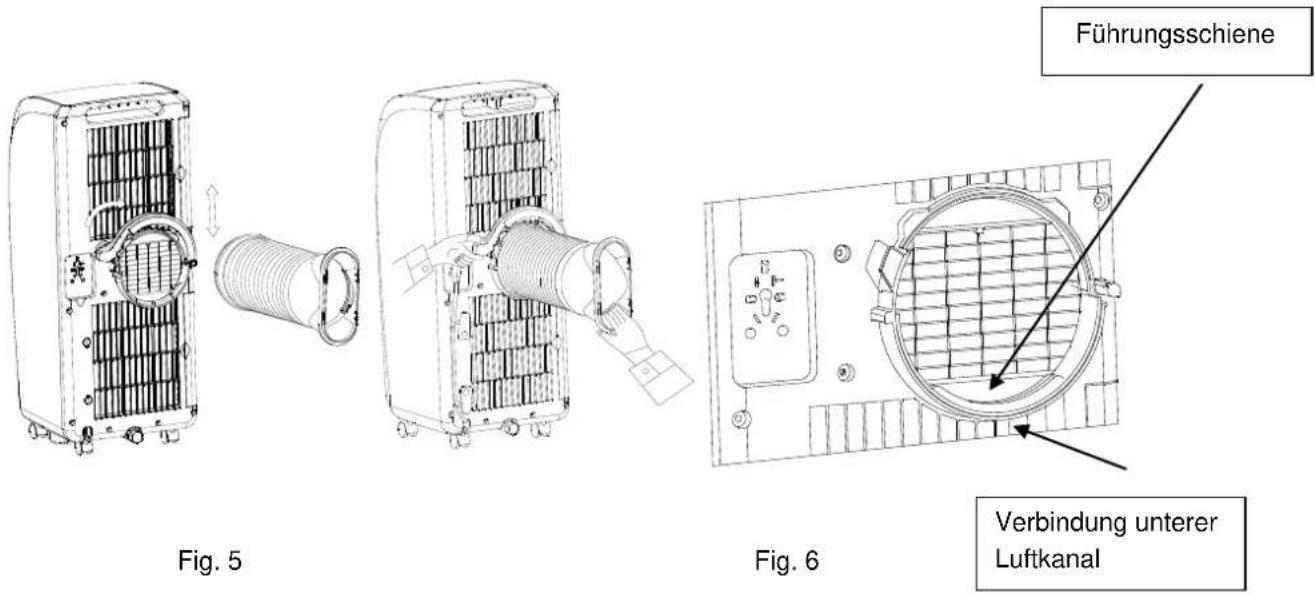

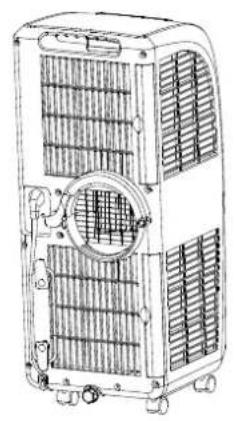

Nehmen Sie die C-Form Schnalle des Wärmeabluftschlauchs und entfernen Sie den Plastikbeutel. Befestigen Sie die C-Form Schnalle wie in Abbildung 3 dargestellt. Richten Sie die C-Form Schnalle wie in Abbildung 3 gezeigt aus und schieben Sie sie auf den dafür vorgesehenen Rotationsstift. Hinweis: Wenn das Ende des Rotationsstiftes ein Stück aus der Drehachse ragt, dann bedeutet dies, dass die C-Form Schnalle richtig installiert ist. Drehen Sie den C-Form Schnalle gegen den Uhrzeigersinn in Position. Achten Sie darauf, dass Sie die C-Schnalle hinter die dafür vorgesehene Führungsschiene führen (Abb. 3). Hinweis: Die C-Form Schnalle darf nicht gedreht werden, wenn Sie nicht in die richtige Position gebracht wurde, um zu verhindern dass der Rotationsstift kaputtgeht. Installation des Abluftschlauches, Abb. 5 und 6 Halten Sie das Ende der C-Form Schnalle mit der linken Hand und das Ende des Abluftschlauches (mit installierten Adapter) mit der rechten Hand. Setzen Sie den Abluftschlauch in die dafür vorgesehene Halterung ein (Abb. 5). Achten beim Einsetzen darauf, dass der Adapter korrekt in die dafür vorgesehen Rillen am Boden des Luftkanals platziert wird. Jetzt drücken Sie die C-Form Schnalle so nach unten, dass Abluftschlauch samt Adapter fest positioniert sind.

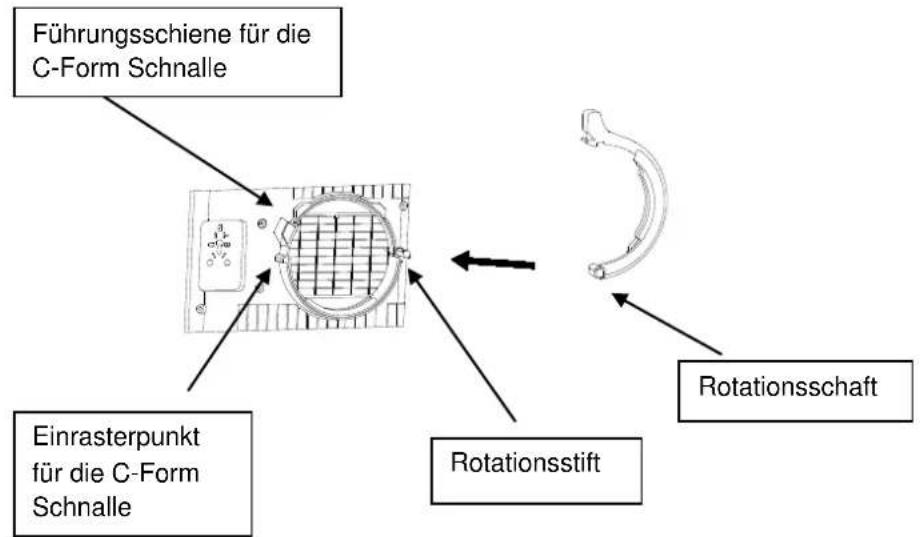

Rotationsschaft Rotationsstift Führungsschiene für die C-Form Schnalle Einrasterpunkt für die C-Form Schnalle Verbindung unterer Luftkanal Führungsschiene8

Zum Verlängern des Schlauches halten Sie mit einer Hand das Gerät fest und mit der anderen Hand ziehen Sie die Schlauchverjüngung langsam vom Gerät weg (Oder mit Hilfe einer zweiten Person). Hinweis: Kippen Sie das Gerät nicht, wenn Sie den Schlauch verlängern. Montage der Window-Kits Öffnen Sie das Fenster zum Teil und befestigen Sie das Kit vertikal oder horizontal am Fenster (Abb. 7 und Abb. 8).

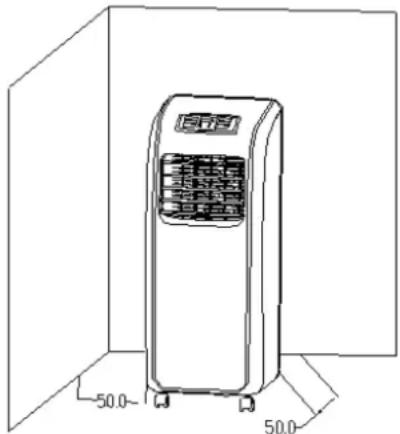

Positionierung der Klimaanlage Das Gerät sollte auf dem Boden 50 cm von anderen Objekten entfernt stehen, da diese die Leistung des Gerätes stark beeinflussen können. Außerdem empfehlen wir den Abluftschlauch zu installieren, bevor Sie das lokale Klimagerät an die gewünschte Position bewegen (Abb. 9).

Schließen Sie den Abluftschlauch mit Hilfe der Verjüngung an das Window-Kit an (Abb. 9 und Abb. 10). Hinweis 1: Die Verjüngung ist erst korrekt am Window-Kit installiert wenn sie eingeschnappt ist. Hinweis 2: Der Abluftschlauch darf nicht mehr als 45 Grad gebeugt werden um zu gewährleisten, dass der Luftstrom im Abluftschlauch nicht zu sehr beengt wird.

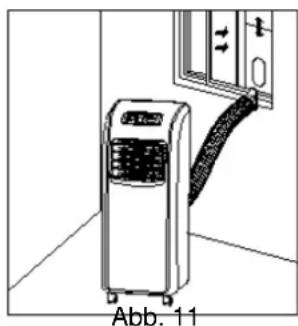

Abb. 10 Abb. 11 Wichtige Hinweise: Der Abluftschlauch ist 28cm-150cm lang und wurde speziell für die Kapazität der Klimaanlage angefertigt. Benutzen Sie keinen anderen Abluftschlauch, da dies dazu führen könnte, dass nicht alle Funktionen des lokalen Klimageräteses im vollen Umfang funktionieren. Die Abluft ist wichtig und darf, um Schäden vorzubeugen, unter keinen Umständen blockiert werden.9 Bedienfeld

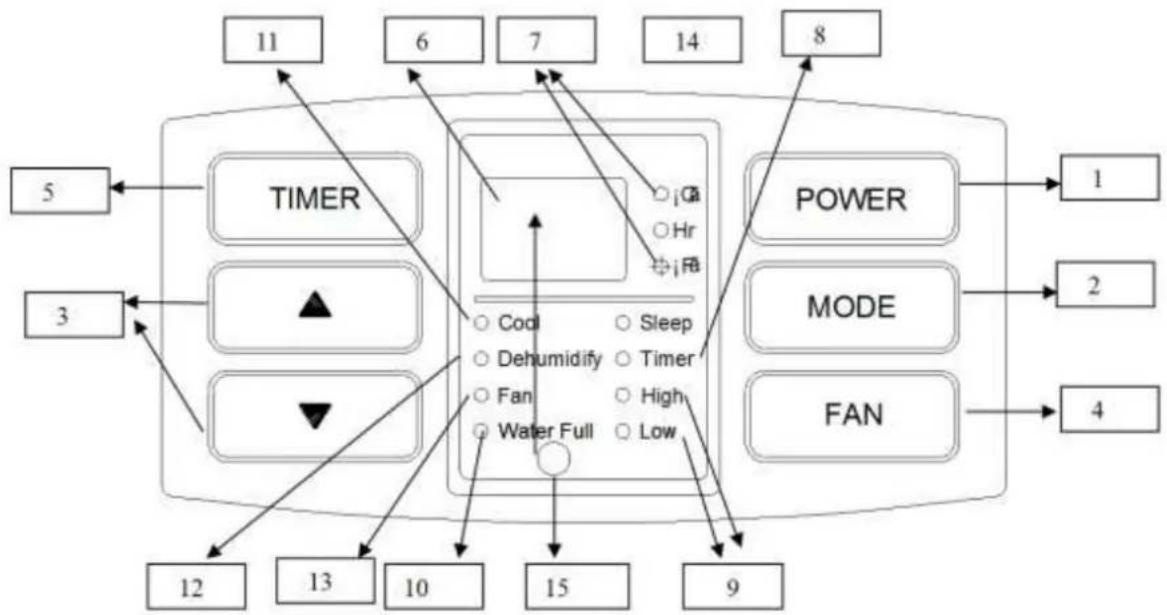

10. Wassertank-Indikator

12.IndikatorfürLuftentfeuchtungsfunktion

11. Indikator für Kühlfunktion

13. Indikator für Ventilatorfunktion

14. Indikator für Schlafmodus

7. Fahrenheit/Grad Celsius-Indikator

15. Sensor der Fernbedienung

8. Indikator für Timer

1. Wenn das Gerät zum ersten Mal eingeschaltet wird, ertönt ein Startsignal und die

Umgebungstemperatur wird auf dem Display angezeigt (Temperaturanzeigebereich von 10 bis 35 ℃). Das Gerät befindet sich im Standby-Modus.

2. ON / OFF-Taste: Drücken Sie diese Taste, um das Gerät zu starten oder auszuschalten. Wenn das

Gerät zum ersten Mal angeschaltet wird, so startet es in den Kühlmodus. Die Geschwindigkeit des Ventilators ist auf „hoch“ eingestellt. 24 ℃ (75 ℉) ist die Standardeinstellung des Gerätes. Beim Hoch- und Runterfahren wird entsprechend ein Signalton abgespielt.

3. MODUS-Taste: Mit dieser Taste wird zwischen dem Kühl-, Ventilator- und Entfeuchtungsmodus

gewählt. Der entsprechende Indikator leuchtet auf. Kühlbetrieb: Drücken Sie die Mode-Taste oder COOL (Fernbedienung), um diesen Modus zu wählen. In diesem Modus drücken Sie die Up/Down-Taste, um die gewünschte Temperatur einzustellen. Der Temperaturbereich reicht von 17℃ ~ 30℃ (62 ~ 86 ° F). Einmal drücken erhöht oder senkt die Temperatur oder um 1 ℃ oder 1 °F. Drücken Sie die Up/Down-Tasten gleichzeitig, um zwischen °C und F zu wechseln. Der entsprechende Indikator leuchtet auf. Drücken Sie die Ventilator-Taste oder die Up/Down-Tasten, um die gewünschte Ventilatorgeschwindigkeit einzustellen. Betätigen Sie die Timer-Taste und die Down-Taste gleichzeitig, um in den Schlafmodus zu wechseln. Ist dieser Modus gewählt, so leuchtet die entsprechende Indikatorleuchte und folgende Temperatureinstellungen regelt das Gerät automatisch: Nach 2 Stunden Betriebszeit wird die Temperatur automatisch um 1 ℃/1°F angehoben, nach weiteren 2 Stunden wird die Temperatur wieder um 1 ℃/1°F angehoben, dann bleibt die Temperatur konstant. Drücken Sie die Up/Down- tasten gleichzeitig, um zwischen den Grad Celsius und Fahrenheit zu wechseln (der entsprechende Indikator leuchtet auf). Ist der Entfeuchtungsmodus gewählt und wenn die Umgebungstemperatur ≥17 ℃ ist, so startet der Kompressor. Sobald die Umgebungstemperatur unter 15 ℃ fällt so schaltet sich der Kompressor ab. Wenn die Umgebungstemperatur wieder auf über 17 ℃ steigt, so startet der10 Kompressor wieder. Diese automatische Start/Stop Funktion des Kompressors erfüllt die Anforderungen für 3 Minuten Sicherungszeit. Im Ventilationsmodus arbeitet nur der Ventilator. Die Anzeige zeigt lediglich die Umgebungstemperatur an. Es kann keine Temperatur eingestellt werden.

4. Ventilator-Taste. Der Ventilator kann folgenderweise betrieben werden:

Im Kühlbetrieb (mit Ausnahme des Ruhemodus) und im Ventilator-Modus: hoch → niedrig → hoch

• und so weiter. Beim Umschalten zwischen Kühl-, Ventilations- und Entfeuchtungsmodus wird die Ventilatorgeschwindigkeit vom vorherigen Modus beibehalten.

Sobald das Gerät eingeschaltet wird, haben Sie die Möglichkeit, die zeitgesteuerte Abschaltung zu bestimmen, indem Sie die Timer-Taste bedienen. Sie können auch nach dem Abschalten des Gerätes den zeitgesteuerten Start zu bestimmen. Der Timer-Indikator leuchtet auf, sobald die Ein- bzw. Ausschaltezeit eingestellt ist. Drücken Sie die Timer-taste, um die entsprechende Funktion zu aktivieren. Mit den und Tasten können Sie Zeit erhöhen bzw. verringern. Die Zeit wird in der Reihenfolge 1-2-3…24 oder 24-23-

22- ...... 1-0-24 (jeweils Stunden) angezeigt.

Sobald Sie die Zeit eingestellt haben, wird die Timer-Funktion aktiviert und das Gerät wir zu der bestimmten Zeit ein- bzw. ausschalten. Sobald die Zeit abläuft, erlischt der Timer-Indikator und die Umgebungstemperatur wird auf dem Display angezeigt. Das Bedienen der On/Off Taste über das Bedienfeld oder Fernbedienung wir die Timer-Funktion deaktivieren. Während die Timer-Funktion aktiviert ist, haben Sie die Möglichkeit, die verbliebene Ein- /Ausschaltezeit abzufragen, indem Sie Timer-Taste einmal drücken. Drücken Sie die Timer-Taste zweimal hintereinander innerhalb von 5 Sekunden, um die Timer-Funktion zu deaktivieren. Fernbedienung

1. Power: Drücken Sie diesen Knopf um das lokale Klimagerät ein- oder auszuschalten.

2. Timer: Im Standby-Modus drücken sie die Timer-Taste, um die Zeit einzustellen, nachdem das Gerät

eingeschaltet werden soll. Im eingeschalteten Zustand des Gerätes drücken Sie die Timer-Taste, um die Zeit einzustellen, nachdem das Gerät ausgeschaltet werden soll.

3. High: Betätigen Sie diese Taste, um die Ventilatorgeschwindigkeit auf „hoch“

einzustellen (außer im Entfeuchtungs- und Schlafmodus).

4. Low: Betätigen Sie diese Taste, um die Ventilatorgeschwindigkeit auf „niedrig“

5. Up: Betätigen Sie diese Taste, um die Temperatur oder die Zeit des Timers zu

6. Down: Betätigen Sie diese Taste, um die Temperatur oder die Zeit des Timers

7. ℃/°F: Drücken Sie diese Taste, um zwischen Grad Celsius und Fahrenheit zu

8. Cool: Drücken Sie diese Taste, um in den Kühlmodus zu wechseln.

9. Fan: Drücken Sie diese Taste, um den Ventilator Modus zu wählen.

10. Dry: Drücken Sie diese Taste, um in den Entfeuchtungsmodus zu wechseln.

11. Sleep: Drücken Sie diese Taste, um in den Schlafmodus zu wechseln.

Sicherheitsfunktionen

1. Anti-Freeze-Funktion

Sollte die Temperatur im Gerät (im Kühlbetrieb) 2°C oder weniger erreichen, dann springt die Anti- Freeze-Funktion an und das Gerät schaltet sich ab. Alle Tasten außer der POWER-Taste werden deaktiviert und es erscheint der Fehlercode E4 auf dem Display. Sobald die Temperatur im Gerät wieder 8°C erreicht, so wird die Anti-Freeze-Funktion deaktiviert und das Gerät kann dann (nach 3 Minuten Sicherheitszeit) wieder normal in Betrieb genommen werden.

2. Wassertank-Alarmfunktion

Wenn der Wassertank über die Alarmschwelle hin voll ist, dann leuchtet die Indikatorleuchte des Wassertanks. Nun sollten Sie den Wassertank über den Drainagestopfen entleeren (mehr dazu unter „Entleeren des Wassertanks“). Sollten Sie den Tank nicht rechtzeitig leeren, dann schaltet sich das Gerät nach fünf Signaltönen aus.11

Der Kompressor benötigt eine Anlaufphase und springt drei Minuten später nach dem Einschalten/Neustart des Gerätes an. Entleeren des Wassertanks Das Gerät verfügt über ein automatisches Wasserverdampfsystem. Kondenswasser wird zum Kühlen des Kondensators verwendet, was nicht nur die Kühlleistung erhöht, sondern auch Energie spart. Sobald der Wassertank voll ist, erleuchtet auf dem Display Anzeige „FL.“, der Standby-Modus schaltet sich automatisch an, es ertönt ein Alarmsignal und alle Tasten sind solange gesperrt, bis der Wassertank entleert ist. Zum Entleeren des Wassertanks entfernen Sie bitte Wasserabflußstopfen an der Unterseite des Geräts und lassen Sie das Wasser in einen Behälter auslaufen. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Sobald Sie das Gerät neustarten, wird es ganz normal funktionieren.

Wartung Um Verletzungen zu vermeiden, schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Wartung oder Reinigung anfangen. Reinigung Ziehen Sie den Netzstecker. Reinigen Sie das Gerät mit einem angefeuchteten Tuch, und wischen Sie es dann mit einem trockenen Tuch nach. Verwenden Sie keine chemischen Lösungsmittel (wie Benzin, Alkohol). Die Oberfläche sowie das ganze Gehäuse können beschädigt werden. Reinigen Sie das Gerät nie mit dem Wasser. Luftfilter Reinigen Sie die Luftfilter regelmäßig (ca. alle 2 Wochen). Wenn der Luftfilter mit Staub verstopft ist, wird die Effizienz reduziert. Ziehen Sie zuerst die Rahmen des Luft- und des Kondensatorfilters in der Richtung, wie in Abbildung 15 gezeigt, aus dem Gerät. Danach können Sie den Luft- und den Kondensatorfilter wie in Abbildung 16 gezeigt aus dem Gerät ziehen.

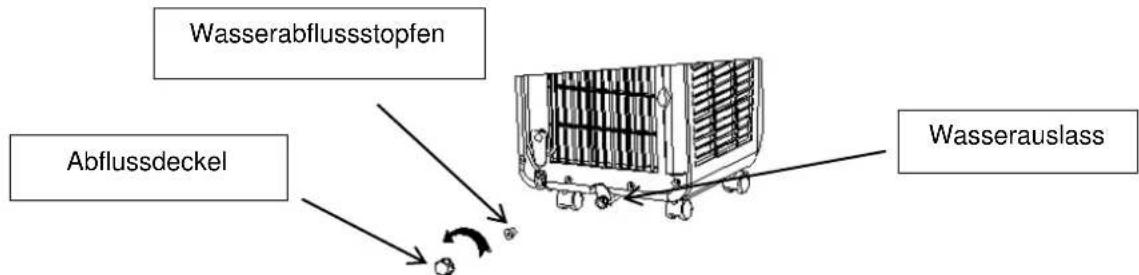

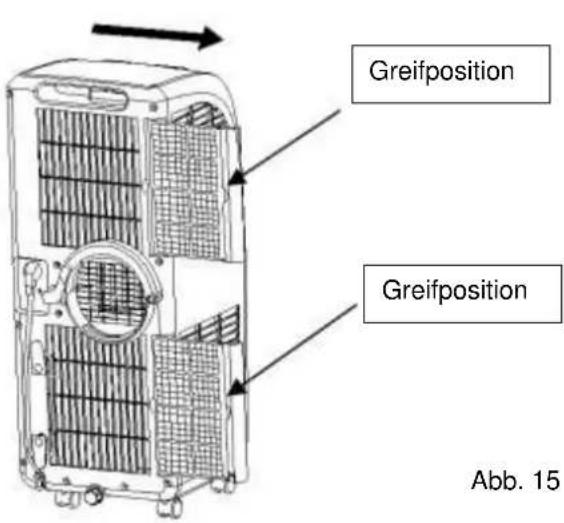

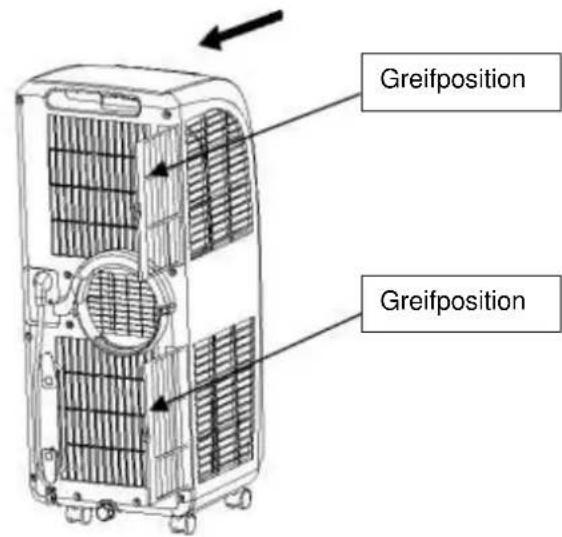

Wasserabflussstopfen Abflussdeckel Wasserauslass Greifposition Greifposition Greifposition Greifposition12 Waschen Sie die Luftfilter durch Eintauchen in (ca. 40°C) warmes Wasser mit einem neutralen Reinigungsmittel, spülen sie unter fließendem Wasser ab und trocknen sie anschließend mit einem weichen Tuch. Lassen Sie das Gerät nicht ohne Luftfilter laufen. Wichtig: Achten Sie darauf, dass Sie das Netz oder den Rahmen nicht beschädigen. Lagerung Ziehen Sie den Netzstecker und leeren den Wassertank. Lassen Sie das Gerät für ca. 2 Stunden im Ventilatormodus laufen, damit die innere Einheit trocknen kann. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen und trocknen Sie die Luftfilter, installieren Sie die anschließend wieder in das Gerät. Trennen Sie den Abluftschlauch vom Gerät und bewahren Sie ihn sicher auf. Stellen Sie das Gerät in einen Karton und bringen Sie es an einen trockenen Platz. Nehmen Sie die Batterien aus der Fernbedienung und bewahren Sie auch diese sicher auf. Fehlermeldungen Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand o. Ä. verursachen. Fehlermeldung Grund Lösung

1. Das Gerät startet

nicht Kein Strom Stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät ein Water Full – Anzeige leuchtet auf Entleeren Sie den Wassertank. Umgebungstemperatur zu niedrig Nehmen Sie das Gerät in Betrieb wenn die Umgebungstemperatur zwischen 10 und 35 Grad Celsius liegt Die Raumtemperatur ist niedriger als die Wunschtemperatur Ändern Sie die Wunschtemperatur

2. Das Gerät startet

immer wieder neu. Fenster und Türen sind offen, andere Wärmequellen im Raum (führt zu Temperaturschwankung) Alle Fenster und Türen schließen, die Wärmequelle beseitigen Direktes Sonnenlicht Das Gerät in den Schatten stellen oder Vorhänge ziehen Abluftschlauch nicht angeschlossen oder blockiert Abluftschlauch anschließen oder reinigen Lufteinlass blockiert Verstopfte Stelle reinigen

Das Gerät steht nicht auf ebenen Untergrund Stellen Sie das Gerät auf einen harten, ebenen Untergrund (vermindert den Lärm)

Kühlleistung Es herrscht direkt Sonneneinstrahlung Ziehen Sie den Vorhang zu Fenster sind auf oder/und es befinden sich weitere Wärmequellen im Raum Schließen Sie die Fenster und schließen Sie eventuell eine weitere Klimaanlage an Das Filternetz ist verschmutzt Säubern Sie das Filternetz oder tauschen Sie dieses aus Der Lufteinlass oder der Luftauslass ist verstopft Lösen Sie die Verstopfung

5. Das Gerät ist zu laut

Die mobile Klimaanlage steht nicht auf ebenen Grund Stellen Sie die mobile Klimaanlage auf einen ebenen Grund (dies könnte die Lautstärke vergeringern)

nicht Thermoschutzfunktion ist aktiviert. Bitte schalten Sie das Gerät ab und starten Sie es nach 30 Minuten erneut.

7. Die Fernbedienung

Die Entfernung ist zu groß Gehen Sie näher an das Gerät heran13 funktioniert nicht Die Fernbedienung ist nicht auf das mobile lokale Klimagerät ausgerichtet Richten Sie die Fernbedienung auf das lokale Klimagerät und betätigen Sie diese dann erneut Batterien sind leer Tauschen Sie diese gegen neue aus

Temperatursensor (Röhre) fehlerhaft Beauftragen Sie einen Techniker oder bringen Sie das Gerät zum Markt zurück, indem Sie es erworben haben. Bitte halten Sie hierfür die Rechnung bereit.

Temperatursensor (Raum) fehlerhaft Beauftragen Sie einen Techniker oder bringen Sie das Gerät zum Markt zurück, indem Sie es erworben haben. Bitte halten Sie hierfür die Rechnung bereit.

Anti-Freeze- Funktion Sobald die Außentemperatur wieder auf über 8 Grad steigt, dann schaltet sich die Anti-Freeze-Funktion automatisch ab 11.Wassertank Indikatorleuchte leuchtet Der Wassertank ist voll Entleeren Sie den Wassertank

Ersatzteile und Zubehörbezug (schneller und bequemer Bezug) Sie können Ersatzteile und Zubehör für Ihr Gerät gerne über den örtlichen Handel beziehen. Zusätzlich finden Sie auf unserer Webseite www.suntec-wellness.de weitergehende Informationen zu den einzelnen Zubehör- Produkten und Informationen zu unserem schnellen und bequemen Ersatzteilbezug. Ebenso finden Sie dort weitergehende Informationen (z. B. FAQ, Ersatzteillisten, Dokumenten-Download, etc.) rund um Ihr Gerät. Name EAN Beschreibung Funktionsskizze Air-Block Klima-Sail

Für alle Arten von Fenstern und Türen universell einsetzbares Segel. Wie bei einem Fliegengitter wird es mit Klettband fixiert und mittels eines Reißverschlusses bedient. Das Fenster oder die Tür kann jederzeit geschlossen werden.

Weltneuheit, mit der Sie nahezu jeden Winkel eines Hauses klimatisieren, wobei es keine Rolle spielt, wo das lokale Klimagerät steht. Sie können den Abluftschlauch mittels eines speziellen Propellers um 5 Meter verlängern.14

Schiebeabdichtung des Fensters und Verbindungsadapter zum Luftschlauch, insbesondere für Schiebefenster.

Sauberer Abschluss einer Mauer- oder Fensterbohrung von innen und außen mit Verbindungselement für den Luftschlauch.

Für den Reklamationsfall Möchten Sie das Gerät reklamieren, so können Sie das binnen 24 Monate ab Kaufdatum (Quittung) tun. Ein kostenloser Ersatz oder eine kostenlose Reparatur ist bei vorheriger unsachgemäßer Produktmanipulation ausgeschlossen. Defekte an Verschleißteilen, Verbrauchsmaterialien, ebenso wie Reinigung, Wartung oder Austausch besagter Teile sind folglich kostenpflichtig. Falls Sie eine Reklamation durchführen wollen, so bringen Sie bitte das gesamte Gerät in der Originalverpackung und mit Kaufbeleg zu Ihrem Händler. Für eine zeitnahe und bequeme Serviceanmeldung besuchen Sie ferner unsere Internetseite www.suntec-wellness.de und erfahren Sie mehr. Ohne Kaufbeleg erfolgt grundsätzlich keine kostenlose Reparatur oder ein Austausch. Für den Fall, dass der Reklamationsfall analog unserer Service Bestimmungen erfolgt, so werden alle Defekte des Gerätes oder des Zubehörs aufgrund von Material- oder Herstellungsfehlern durch kostenlose Reparatur oder, nach unserem Ermessen, durch Austausch des Gerätes beseitigt.15 Die Beschädigung von Zubehörteilen führt nicht automatisch zu einem kostenlosen Austausch des gesamten Gerätes. Kontaktieren Sie in diesen Fällen bitte Ihren Fachhändler. Glasbruch oder Bruch von Plastikteilen ist immer kostenpflichtig. Der Fachhändler oder Reparaturservice kann nach Ablauf der Garantie Reparaturen kostenpflichtig durchführen. EG-Konformitätserklärung Das Gerät entspricht den wesentlichen Gesundheits- und Sicherheitsanforderungen der Europäischen Union. Die EG-Konformitätserklärung ist Basis für die CE-Kennzeichnung dieses Gerätes. Mit Erscheinen dieser Bedienungsanleitung verlieren alle bisherigen ihre Gültigkeit. SUNTEC, SUNTEC Wellness, KLIMATRONIC und das Sonnenlogo sind eingetragene Marken. © 2016/01 SUNTEC WELLNESS GMBH. ERP Verordnung Bei diesem hochwertigen transportablen Einkanal-Klimagerät handelt es sich gemäß den Bestimmungen und Verordnungen der Europäischen Union, insbesondere der ERP Verordnung 626/ 2011 um ein "lokales Klimagerät". Kältemittel (CE) N 842/2006: Dieses Klimagerät enthält das Kältemittel R410A. Die Kältemittelmenge beträgt jedoch weniger als 1kg und ist in einem geschlossenen Kühl-Kreislauf. Das Kühlmittel weist zwar kein Ozonabbaupotenzial auf, ist aber gemäß Kyoto Protokoll ein sogenanntes Treibhausgas (mit einem GWP von 2087,5) und kann somit zur globalen Erwärmung beitragen, sofern es an die Atmosphäre abgegeben wird. Deshalb dürfen nur ausgebildete Techniker mit Kältemittel Zertifikat eine Befüllung bzw. Entleerung vornehmen. Ihr Suntec Klimagerät muss bei sachgerechter Benutzung und unbeschädigtem Kühlmittel- Kreislauf nicht mit Kältemittel nachgefüllt werden Umweltschutz Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Im Rahmen unserer erweiterten Herstellerverantwortung ist dieses Gerät gemäß der Europäischen Richtlinie 2002/96/EG für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Ziel ist das Vermeiden, Verringern sowie umweltverträgliche Entsorgen an Elektronikschrott. Bitte helfen Sie aktiv mit, die Umwelt zu schonen und entsorgen Sie Elektroschrott über die örtlichen Sammelstellen. Die Verpackung sowie diese Bedienungsanleitung sind recyclebar. © 2016 KLIMATRONIC

Bild 5 Bild 6 Rotationsskaft Rotationsstift Styrskena för C-form spännet Ihakningspunkt för C-form spännet Anslutning undre luftkanal Styrskena187

1. On/Off knapp 11. Indikator för kylfunktion

4. Ventilator 14. Indikator für viloläge

1. Anti-Freeze-funktion

Gewährleistungs-Urkunde Für dieses Gerät übernehmen wir 24 Monate Gewährleistung! Wir verpflichten uns, während der 24-monatigen Gewährleistungszeit Ihr Gerät kostenlos instand zu setzen bzw. Ihrem Fachhändler die Ersatzteile kostenlos zur Verfügung zu stellen, wenn es infolge eines produktionsseitigen Fabrikations- oder Materialfehlers versagen sollte. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Wir haften nicht für Beschädigungen durch höhere Gewalt, unsachgemäße Behandlung, Nichtbeachtung der Anleitung, betriebsbedingte Abnutzung oder Beschädigungen auf dem Transportweg. Diese Urkunde ist nur in Verbindung mit der dazugehörigen Rechnung gültig. Im Servicefall bringen Sie das gekaufte Produkt bitte zu Ihrem Fachhändler. Artikelbezeichnung: Seriennummer: Name des Käufers: Kaufdatum: Stempel und Unterschrift des Fachhändlers:

Hersteller: Suntec Wellness GmbH Holzstraße 2 40221 Düsseldorf Deutschland224
