Produkttyp	Luftbefeuchter
Marke	Qlima
Modell	H130
Versorgungsspannung	220-240 V / 50 Hz
Ausgangsspannung	24 V
Leistungsaufnahme	16 W
Wassertankkapazität	1.6 L
Maximale Verdampfungsleistung	130 ml/h
Abmessungen (hoher Sprühkopf)	180 x 180 x 460 mm
Abmessungen (kurzer Sprühkopf)	180 x 180 x 300 mm
Nettogewicht	1.25 kg
Leistungsstufen	3 (niedrig, mittel, hoch)
Integrierter Timer	2, 4 oder 6 Stunden
Automatische Abschaltung	Bei leerem Tank
Mitgelieferte Sprühköpfe	2 (hoch und kurz)
Empfohlener Wassertyp	Wasser mit einer Härte von 40 bis 75 mg/L Calciumcarbonat
Pflege	Tägliche Reinigung des Ultraschallelements und des Tanks; regelmäßige Entkalkung
Sicherheit	Keine ätherischen Öle hinzufügen; nicht ohne Wasser verwenden; nicht eintauchen
Garantie	2 Jahre

Häufig gestellte Fragen - H130 QLIMA

Wie schalte ich den Luftbefeuchter ein und stelle die Leistung ein?

Drücken Sie einmal den Bedienknopf, um das Gerät auf niedriger Stufe einzuschalten (rote Anzeige). Drücken Sie ein zweites Mal für die mittlere Stufe (grüne Anzeige) und ein drittes Mal für die maximale Stufe (blaue Anzeige). Ein vierter Druck schaltet das Gerät aus.

Wie stelle ich den Timer ein?

Halten Sie während des Betriebs den Bedienknopf etwa 3 Sekunden lang gedrückt, bis er zweimal rot blinkt: Die Abschaltung ist nach 2 Stunden programmiert. Drücken Sie erneut für 4 Stunden (grünes Blinken) oder 6 Stunden (blaues Blinken). Um den Timer zu deaktivieren, halten Sie den Knopf 3 Sekunden lang gedrückt, bis ein Signalton ertönt.

Was tun, wenn die Anzeige blinkt und das Gerät stoppt?

Die Anzeige blinkt 10 Sekunden lang und das Gerät gibt einen Signalton ab, wenn der Wassertank leer ist. Der Luftbefeuchter schaltet sich automatisch aus. Füllen Sie den Tank mit sauberem Wasser, setzen Sie ihn wieder ein und schließen Sie das Gerät wieder an.

Welches Wasser soll ich verwenden?

Verwenden Sie Wasser mit einer Härte zwischen 40 und 75 mg/L Calciumcarbonat. Zu hartes Wasser kann das Gerät beschädigen und ist nicht durch die Garantie abgedeckt.

Kann ich dem Wasser ätherische Öle hinzufügen?

Nein, fügen Sie dem Tankwasser nichts hinzu. Das Hinzufügen von Substanzen wie ätherischen Ölen kann das Gerät beschädigen. Verwenden Sie ausschließlich klares Wasser.

Warum hat der Nebel einen unangenehmen Geruch?

Der Geruch entsteht normalerweise durch stehendes oder schmutziges Wasser. Öffnen Sie den Einfüllverschluss und lassen Sie ihn 12 Stunden lang offen. Reinigen Sie den Tank und füllen Sie ihn mit sauberem Wasser. Wechseln Sie das Wasser mindestens einmal pro Woche.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Reinigen Sie täglich das Ultraschallelement und den Tank mit einem weichen Tuch. Spülen Sie den Tank mit Leitungswasser aus. Verwenden Sie die mitgelieferte Bürste, um Kalk vorsichtig vom Ultraschallelement zu entfernen.

Was tun, wenn der Nebel schwach ist?

Eine Kalkablagerung auf dem Ultraschallelement kann den Nebel reduzieren. Reinigen Sie das Element mit der mitgelieferten Bürste und füllen Sie den Tank mit sauberem Wasser. Stellen Sie sicher, dass der Wasserstandsensor sichtbar ist.

Welche Abmessungen hat das Gerät?

Der Luftbefeuchter ist in zwei Größen je nach verwendetem Sprühkopf erhältlich: mit hohem Kopf: 180 x 180 x 460 mm, mit kurzem Kopf: 180 x 180 x 300 mm. Das Nettogewicht beträgt 1.25 kg.

Wie lange ist die Garantie?

Das Gerät hat eine Garantie von 2 Jahren ab Kaufdatum gegen Material- und Verarbeitungsfehler. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung, unsachgemäße Pflege oder Verwendung von zu hartem Wasser ab. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG H130 QLIMA

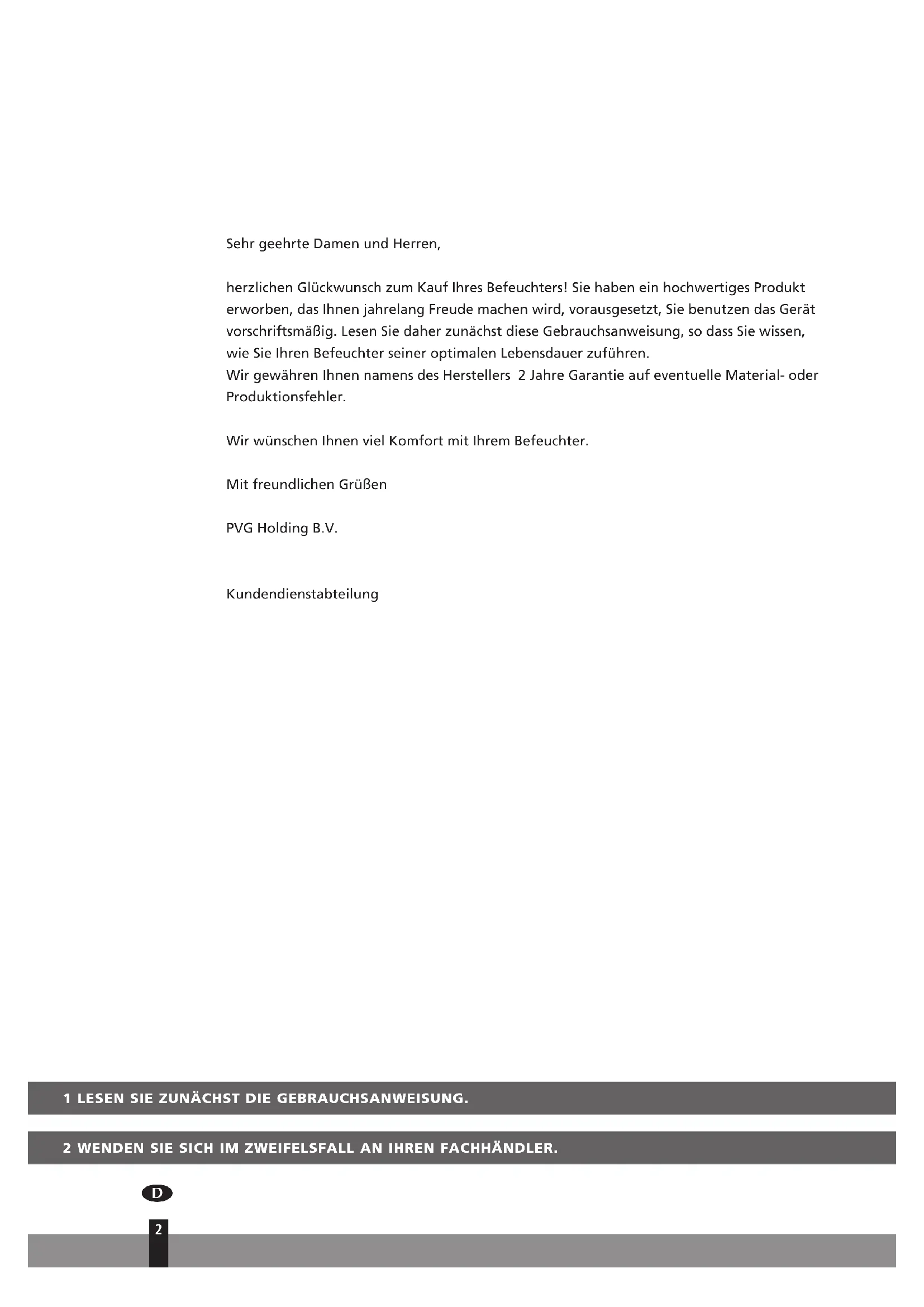

Sehr geehrte Damen und Herren,

herzlichen Glückwunsch zum Kauf Ihres Befeuchters! Sie haben ein hochwertiges Produkt erworben, das Ihnen jahrelang Freude machen wird, vorausgesetzt, Sie benutzen das Gerät vorschriftsmäßig. Lesen Sie daher zunächst diese Gebrauchsanweisung, so dass Sie wissen, wie Sie Ihren Befeuchter seiner optimalen Lebensdauer zuführen.

Wir gewähren Ihnen namens des Herstellers 2 Jahre Garantie auf eventuelle Material- oder Produktionsfehler.

Wir wünschen Ihnen viel Komfort mit Ihrem Befeuchter.

Mit freundlichen Grüßen

PVG Holding B.V.

Kundendienstabteilung

1 LESEN SIE ZUNÄCHST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN FACHHÄNDLER.

INHALTSVERZEICHNIS

1. Sicherheit
2. Installation
3. Bedienung

a. Ein- und Ausschalten b. Einstellung des Timers c. Ausschalten des Timers d. Leerer Wassertank

1. Warnhinweise
2. Wartung
3. Störungen
4. Technische Daten
5. Garantiebestimmungen

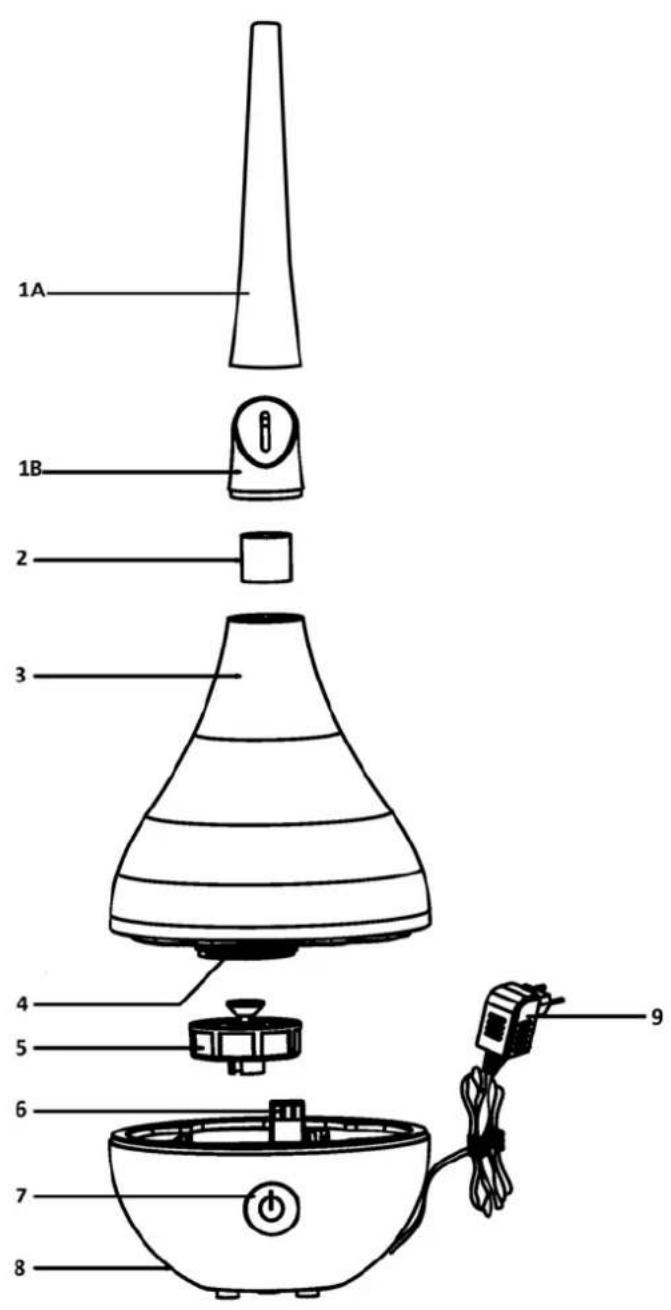

WICHTIGE EINZELTEILE

Kalte Sprühnebeldüse (1A hoch / 1B kurz) Kalter Sprühnebelverteiler 3 Wassertank 4 Füllöffnung des Wassertanks Schraubkappe 6 Luftzufuhr zur Sprühdüse 7 Bedienungsknopf Ultraschall-Verdampfersystem 9 Transformer

1. SICHERHEIT

• Lesen Sie sich vor der Inbetriebnahme des Geräts diese Anleitung gründlich durch und bewahren Sie sie zur künftigen Verwendung auf.
• Das Gerät muss gemäß den örtlich geltenden Vorschriften, Richtlinien und Normen installiert werden.
• Das Gerät ist nur als Befeuchter im Haushalt zu verwenden, es ist nicht für den gewerblichen Gebrauch bestimmt. Das Gerät ist für Netzspannungen von 220-240 V/50Hz geeignet.
• Wenn das Netzkabel beschädigt ist, müssen Sie es zur Vorbeugung von Gefahr von einer von Qlima anerkannten Kundendienststelle oder von entsprechend befugten Personen auswechseln lassen. Die Befeuchtungsleistung des Befeuchters hängt von der Temperatur und der Feuchtigkeit im Raum ab.
• Dieses Gerät darf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei denn, dies erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit dieser Personen zuständig ist.
• Lassen Sie die elektrische Anlage von einem Fachmann überprüfen, wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.
• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht in Betrieb ist.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts.
• Sorgen Sie dafür, dass der Luftauslass nicht auf Möbel oder elektrische Geräte weist, um eventuelle Beschädigungen zu vermeiden.
• Verwenden Sie das Gerät nicht, ohne vorher Wasser ins Reservoir gegeben zu haben.
• Bewegen Sie den Befeuchter nicht, wenn sich Wasser im Reservoir befindet.
• Tauchen Sie das Gerät nicht ins Wasser oder andere Flüssigkeiten. Denken Sie an das austretende Wasser während des Betriebs des Befeuchters.
• Kranwasser nur dann verwenden, wenn die Wasserhärte zwischen 40 und 75 g Kalziumkarbonat pro Liter liegt. Sollte die Wasserhärte bei Ihnen höher sein, wird sich sehr wahrscheinlich Kalk am Gerät absetzen. Es ist auch möglich, dass durch die Verwendung von zu „hartem“ Wasser sich ein Belag auf z. B. Ihren Möbeln absetzt. Des Weiteren kann es durch die Verwendung von zu „hartem“ Wasser zu Beschädigungen an dem Produkt kommen, die dann nicht unter die Garantie fallen.
• Zur Entfernung von Kesselstein verwenden Sie ein hierfür geeignetes flüssiges Mittel. Um Legionellen-Infektionen vorzubeugen, ist es notwendig, das Wasser im Wasserbehälter zumindest einmal pro Woche auszutauschen.
• Schalten Sie das Gerät nicht ein, wenn das Wasser im Behälter länger als eine Woche nicht ausgetauscht wurde.
• Verwenden Sie keine anderen Flüssigkeiten als (demineralisiertes) Wasser. Flüssigkeiten wie aromatische Öle können zu Schäden führen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet

werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.

• Kinder sollten nicht mit dem Gerät spielen.
• Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführt werden.

2. INSTALLATION

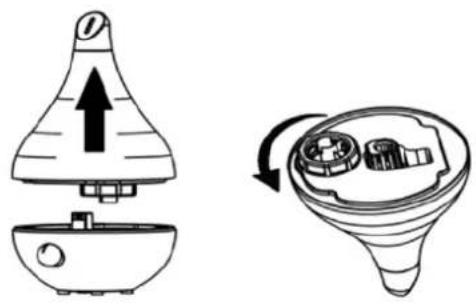

1. Stellen Sie den Luftbefeuchter auf einen stabilen und ebenen Untergrund. 2. Entfernen Sie den Wassertank, indem Sie diesen anheben. Schrauben Sie an der Unterseite des Wassertanks die Verschlusskappe ab und entfernen Sie diese.

3. Füllen Sie den Tank mit geeignetem Wasser. Verwenden Sie nur Wasser, dessen Härtegrad zwischen 40 und 75 mg Kalziumkarbonat pro Liter liegt.

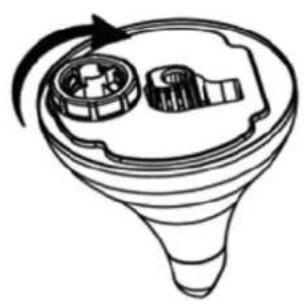

4. Schrauben Sie die Verschlusskappe wieder an den Wassertank. Sorgen Sie dafür, dass kein Wasser entlang der Verschlusskappe läuft.

5. Bringen Sie den Wassertank wieder am Luftbefeuchter an.

6. Platzieren Sie eine der zwei mitgelieferten kalten Sprühdüsen an der Oberseite des Wassertanks.

7. Schließen Sie den Stecker des Adapterkabels an den Adapteranschluss des Luftbefeuchters an (mit Pfeil markiert).

8. Kontrollieren Sie, ob die Spannung der Steckdose mit der benötigten Spannung des Luftbefeuchters übereinstimmt. 9. Verbinden Sie anschließend den Adapter mit der Stromvorrichtung, indem Sie den Adapter in die Steckdose stecken. 10. Der Luftbefeuchter ist jetzt betriebsbereit.

3. BEDIENUNG

A. EIN- UND AUSSCHALTEN UND ÄNDERUNG DER KAPAZITÄT

1. Der Luftbefeuchter wird durch Drücken des Bedienungsknopfs an der Vorderseite des Geräts eingeschaltet. 2. Der Luftbefeuchter hat drei Befeuchtungseinstellungen, die mit dem Bedienungsknopf eingestellt werden können.

a. Durch einmaliges Drücken des Bedienungsknopfs leuchtet dieser rot auf. Der Luftbefeuchter funktioniert mit der geringsten Leistung. b. Durch zweimaliges Drücken des Bedienungsknopfs leuchtet dieser grün auf. Der Luftbefeuchter funktioniert mit der mittleren Leistung. c. Durch dreimaliges Drücken des Bedienungsknopfs leuchtet dieser blau auf. Der Luftbefeuchter funktioniert mit der höchsten Leistung. d. Schalten Sie das Gerät aus, indem Sie den Bedienungsknopf erneut drücken, wenn das Gerät mit der höchsten Leistung (blau) funktioniert.

Eindrücken des Bedienungsknopfs	Farbe des Bedienungs-knopfs	Leistung
1x Rot Niedrig
2x Grün Mittel
3x Blau Hoch
4x Ausgeschaltet

Übersichtstabelle für den Einsatz der verschiedenen Luftbefeuchtungsleistungen.

B. EINSTELLUNG DES TIMERS

Der Luftbefeuchter hat einen integrierten Timer, der auf eine Abschaltzeit von 2, 4 oder 6 Stunden eingestellt werden kann. Dieser Timer kann sowohl für die niedrigste, mittlere als auch für die höchste Befeuchtungsleistung eingestellt werden.

ACHTUNG

Wenn die Timerfunktion eingeschaltet ist, kann die Leistung nicht mehr geändert werden. Wählen Sie vor dem Einschalten der Timerfunktion die gewünschte Befeuchtungsleistung.

1. Drücken Sie, wenn der Luftbefeuchter in Betrieb ist, den Bedienungsknopf und halten Sie diesen eingedrückt (ca. 3 Sekunden), bis die Beleuchtung des Bedienungsknopfs zweimal aufblinkt. Die Timerfunktion ist jetzt aktiviert und der Luftbefeuchter schaltet sich nach einer Betriebszeit von 2 Stunden automatisch ab. 2. Durch erneutes Drücken des Bedienungsknopfs (Bedienungsknopf blinkt zweimal grün) wird eine Abschaltzeit von 4 Stunden eingestellt. 3. Durch erneutes Drücken des Bedienungsknopfs (Bedienungsknopf blinkt zweimal blau) wird eine Abschaltzeit von 6 Stunden eingestellt.

4. Durch erneutes Drücken des Bedienungsknopfs (Bedienungsknopf blinkt zweimal rot) wird die Abschaltzeit auf 2 Stunden reduziert.

Eindrücken des Bedienungsknopfs	Knopf blinkt zweimal in der Farbe	Abschaltzeit
3 Sekunden einge-drückt halten	Rot 2 Stunden
Einmal Grün 4 Stunden
Zweimal Blau 6 Stunden
Dreimal Rot Zurück auf 2 Stunden

Übersichtstabelle für den Einsatz der verschiedenen Luftbefeuchtungsleistungen.

ACHTUNG

Wenn die Timerfunktion eingeschaltet ist, kann die Leistung nicht mehr geändert werden. Wählen Sie vor dem Einschalten der Timerfunktion die gewünschte Befeuchtungsleistung.

C. AUSSCHALTEN DES TIMERS

Durch Drücken des Bedienungsknopfs und 3-sekündiges Festhalten wird die Timerfunktion ausgeschaltet, ein kurzer Piepton ist hörbar.

D. LEERER WASSERTANK

Der Bedienungsknopf blinkt 10 Sekunden auf, wenn der Wassertank leer ist. Gleichzeitig gibt der Luftbefeuchter ein Tonsignal. Der Luftbefeuchter wird jetzt automatisch ausgeschaltet. Füllen Sie den Wassertank nach, wie es im Kapitel Installation beschrieben wird, und schalten Sie den Luftbefeuchter erneut ein.

ACHTUNG

Beim Entnehmen des Wassertanks können Wassertropfen an der Unterseite des Tanks einen Wasserschaden verursachen. Trocknen Sie zuerst die Unterseite des Wassertanks, bevor Sie den Wassertank bewegen.

ACHTUNG

Beim Entnehmen des Wassertanks vom Luftbefeuchter gehen alle Einstellungen verloren.

4. WARNHINWEISE

1. Füllen Sie den Wassertank niemals mit Wasser über 30 °C. 2. Füllen Sie den Wassertank niemals, indem Sie Wasser in die kalte Sprühdüse laufen lassen.

3. Achten Sie darauf, dass die Verschlusskappe des Tanks nicht leckt. Schrauben Sie die Verschlusskappe immer gut an. 4. Achten Sie darauf, dass das Gerät und der Wassertank immer sauber sind. Entfernen Sie eventuell vorhandenen Schmutz, bevor Sie das Gerät benutzen. 5. Platzieren Sie die Mündung der kalten Sprühdüse nicht zu nah am Gerät, an Möbeln, usw., um Feuchtigkeitsschäden zu vermeiden. 6. Kontrollieren Sie regelmäßig die tatsächliche Luftfeuchtigkeit im Raum, um eventuellen Schaden an Möbeln, Geräten, usw. durch eine zu hohe Luftfeuchtigkeit zu verhindern.

5. WARTUNG

Entfernen Sie den Adapter aus der Steckdose, bevor mit den Wartungsarbeiten begonnen wird, damit das Gerät spannungsfrei ist.

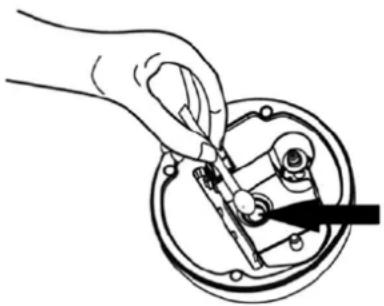

1. Reinigen Sie das Ultraschall-Verdampfungselement und den Wassertank jeder Woche mit einem weichen Tuch. Spülen Sie den Wassertank mit Leitungswasser gut nach und reiben Sie das Ultraschallverdampfungselement mit einem weichen Tuch trocken. 2. Reinigen Sie nach jeder Füllung des Wassertanks das Ultraschallelement (mit einem Pfeil gekennzeichnet).

Entfernen Sie mit der mitgelieferten Bürste ganz vorsichtig anwesenden Kalk und sonstige Verschmutzungen.

3. Reinigen Sie den Luftbefeuchter regelmäßig an der Außenseite mit einem leicht feuchten, weichen Tuch. 4. Reinigen Sie regelmäßig den Filter, der sich in der Verschlusskappe befindet.

6. STÖRUNGEN

Problem Ursache Lösung
Anzeige leuchtet nicht nach dem Eindrückenden Bedienungsknopfs.	Kein Strom.	Stellen Sie die Stromzufuhr wieder her.
Anzeige leuchtet und Gerät verbreitet Luft, aber keinen Sprühnebel.	Wassertank ist leer. Füllen Sie den Wassertank.
	Wasserstandssensor nicht wahrgenommen.	Platzieren Sie den Wassertank korrekt auf der Unterseite, damit der Wasserstandssensor wahrgenommen wird.
		Reinigen Sie den Pegelschwimmer.
Sprühnebel mit unan-genehmer Luft	Wasser im Tank ist nicht sauber.	Öffnen Sie den Fülllzugang und halten Sie die Öffnung 12 Stunden geöffnet. Reinigen Sie den Tank und füllen Sie diesen mit sauberem Wasser.
Sprühnebelstand bleibt niedrig.	Am Ultraschallelement hat sich Kalk abgesetzt.	Reinigen Sie das Ultraschallelement und fühlen Sie den Wassertank mit sauberem Wasser.
Nebel leckt aus dem Wassertank.	Wassertank ist an der Unter-seite nicht korrekt angeschlossoen.	Platzieren Sie den Wassertank korrekt auf die Unterseite.

7. TECHNISCHE DATEN

Modell H 130
Spannung 220-240/50 Hz
Ausgangsspannung 24 V
Stromverbrauch 16 W
Wassertankvolumen 1,6 l
Maximale Sprühleistung 130 ml
Maße (mm) H x B x T	180 x 180 x 460 hohe Sprühdüse
	180 x 180 x 300 kurze Sprühdüse
Nettogewicht 1,25 kg

8. GARANTIEBESTIMMUNGEN

Auf Ihren Befeuchter erhalten Sie eine Garantie von 2 Jahren ab dem Kaufdatum. Innerhalb dieses Zeitraums werden alle Material- und Herstellungsfehler kostenlos behoben. Dabei gelten folgende Bedingungen:

• Jeglichen weiteren Ansprüchen auf Schadenersatz, einschließlich Folgeschäden, wird nicht stattgegeben.
• Reparaturen oder Ersatz von Teilen innerhalb der Garantiefrist führen nicht zu einer Verlängerung der Garantie.
• Der Anspruch auf Garantie erlischt, wenn Änderungen am Befeuchter vorgenommen

werden, andere als Originalteile eingebaut oder Reparaturen am Befeuchter von Dritten durchgeführt wurden.

• Teile, die dem normalen Verschleiß unterliegen, fallen nicht unter die Garantie.
• Voraussetzung für die Inanspruchnahme von Garantieleistungen ist die Vorlage der mit dem Datum versehenen, unveränderten Originalrechnung.
• Die Garantie gilt nicht für Schäden, die durch von den in der Bedienungsanleitung abweichenden Handlungen oder durch Nachlässigkeit entstanden sind.
• Kosten und Risiko des Versands der Befeuchter und/oder deren Ersatzteile gehen immer zu Lasten des Käufers.

Zur Vorbeugung von unnötigen Kosten empfehlen wir Ihnen, zunächst immer erst genau in der Bedienungsanleitung nachzulesen. Finden Sie darin keine Lösungsmöglichkeit, wenden Sie sich bitte an ihren Händler.

Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen in ihrer Gemeinde. Fragen Sie ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. Wenn elektrische Geräte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die Nahrungskette gelangen, oder Flora und Fauna auf Jahre vergiftet werden. Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte mindestens kostenlos zur Entsorgung entgegenzunehmen.
