Produkttyp	Raumthermostat
Marke	Danfoss
Modell	RET2000 M
Stromversorgung	230 V AC ±15 %, 50/60 Hz oder 2,5-3 V DC (2 AA-Batterien)
Temperatureinstellbereich	Heizen: 5-30 °C; Kühlen: 16-36 °C
Betriebstemperaturbereich	0-45 °C
Kontaktbelastung	3 A (1) bei 230 V AC
Schaltertyp	1 x SPDT, Typ 1B
Batterielebensdauer	mindestens 2 Jahre
Schutzart	IP20
Regelung	Ein/Aus und zeitproportional (TPI)
Betriebsarten	Heizen/Kühlen wählbar
Abmessungen (H x B x T)	84 x 84 x 35 mm
Normenkonformität	EN 60730-2-9
Verschmutzungsgrad	Grad 2
Nennstoßspannung	2,5 kV
Kugeldruckprüfung	75 °C
Softwareklasse	A
ERP-Klasse	IV (zusätzlicher Wirkungsgradgewinn von 2 %)
Empfohlener Montageort	In 1,5 m Höhe, fern von Luftzug und Wärmequellen
Erweiterte Einstellungen	Untergrenze (S1), Obergrenze (S2), Einschalttemperatur (S3)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Installation durch einen qualifizierten Elektriker oder Heizungsfachmann; Einhaltung der IEEE-Normen

Häufig gestellte Fragen - RET2000 M DANFOSS

Wie installiere ich das Danfoss RET2000 M Thermostat?

In etwa 1,5 m Höhe montieren, fern von Luftzug und Wärmequellen. Die Installation einem qualifizierten Elektriker oder einem kompetenten Heizungsfachmann überlassen.

Welche Stromversorgungsmöglichkeiten gibt es?

Das Thermostat arbeitet entweder mit 230 V AC ±15 %, 50/60 Hz, oder mit 2 AA-Batterien (2,5-3 V DC) mit einer Mindestlebensdauer von 2 Jahren.

Wie stelle ich die Mikroschalter ein?

Stellen Sie die Mikroschalter auf die erforderlichen Einstellungen: Ein/Aus (feste Differenz) oder Chrono (Energieeinsparung). Für Heizkörper 6 oder 12 Zyklen verwenden, für Fußbodenheizung 3 Zyklen.

Wie greife ich auf die erweiterten Einstellungen zu?

Im Bereitschaftsmodus drücken Sie die Taste V (Heizen) oder ∧ (Kühlen), bis Sie den Bereitschaftsmodus erreichen, dann 5 Sekunden lang gedrückt halten. Die grüne Anzeige blinkt. Mit ∧/V ändern, gleichzeitig drücken zum Speichern.

Was bedeutet die TPI-Regelung?

TPI (Time Proportional Integral) ist eine Regelstrategie, die die mittlere Wassertemperatur senkt, die Regelgenauigkeit verbessert und die Systemeffizienz erhöht.

Was ist der Temperatureinstellbereich?

Im Heizmodus: von 5 °C bis 30 °C. Im Kühlmodus: von 16 °C bis 36 °C.

Wie sperre ich die Tasten?

Aktivieren Sie die Sperre über den Mikroschalter. Die Einschalttemperatur (S3) wird dann verwendet.

Welche ERP-Klasse hat der Thermostat?

Klasse IV mit einem zusätzlichen Wirkungsgradgewinn von 2 % durch die TPI-Regelung.

Wie reinige ich den Thermostat?

Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.

Welche Abmessungen hat das RET2000 M?

Höhe 84 mm, Breite 84 mm, Tiefe 35 mm.

BEDIENUNGSANLEITUNG RET2000 M DANFOSS

Installationsanleitung

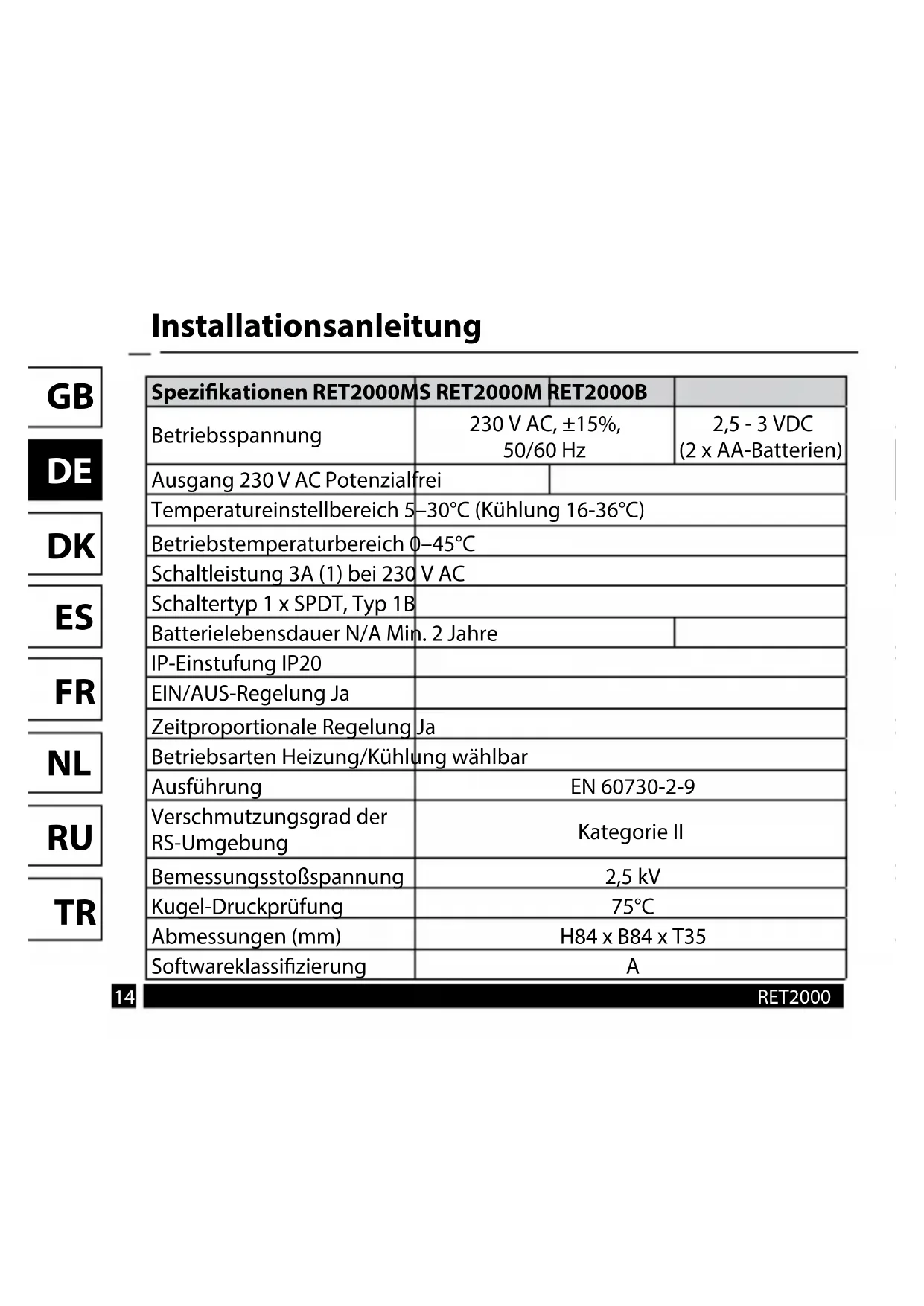

Spezifikationen RET2000M	S RET2000M	RET2000B
Betriebsspannung	230 V AC, ±15%, 50/60 Hz		2,5 - 3 VDC (2 x AA-Batterien)
Ausgang 230 V AC Potenzialfrei
Temperatureinstellbereich 5-30°C (Kühlung 16-36°C)
Betriebstemperaturbereich 0-45°C
Schaltleistung 3A (1) bei 230 V AC
Schaltotyp 1 x SPDT, Typ 1B
Batterielebensdauer N/A Min. 2 Jahre
IP-Einstufung IP20
EIN/AUS-Regelung Ja
Zeitproportionale Regelung Ja
Betriebsarten Heizung/Kühlung wählbar
Ausführung	EN 60730-2-9
Verschmutzungsgrad der RS-Umgebung	Kategorie II
Bemessungsstoßspannung	2,5 kV
Kugel-Druckprüfung	75°C
Abmessungen (mm)	H84 x B84 x T35
Softwareklassifizierung	A

RET2000

Installationsanleitung

ErP-Klasse
Die in thisem Dokument aufgeführten Produkte sind gemäß dem Datenblatt für das Richtliniensystem für energieverbrauchsrelevante Produkte (Energy Related Products, ErP) und gemäß dem ErP-System-Typenschild klassifiziert bzw. erhöhungen deren Erstellung. Die Verpflichtung zur ErP-Kennzeichnung besteht seit dem 26. September 2015.
ErP-Klasse	Produktfunktion und ErP-Beschreibung	Zusätzliche Effizienzsteigerung
IV	TPI-Raumthermostat zur Verwendung mit Ein-/Aus-AusgangsheizsystemenEin elektronischer Raumthermostat, welcher sowohl die Thermostat-Zyklusrate als auch die zyklusinterne Ein-/Aus-Rate des Heizsystems proportional zur Raumtemperatur regelt. Das TPI-Re-gelungskonzept senkt die durchschnittliche Wassertemperatur, optimiert die Genauigkeit der Raumtemperaturregelung und erhöht die Systemeffizienz.	2%

Danfoss Heating

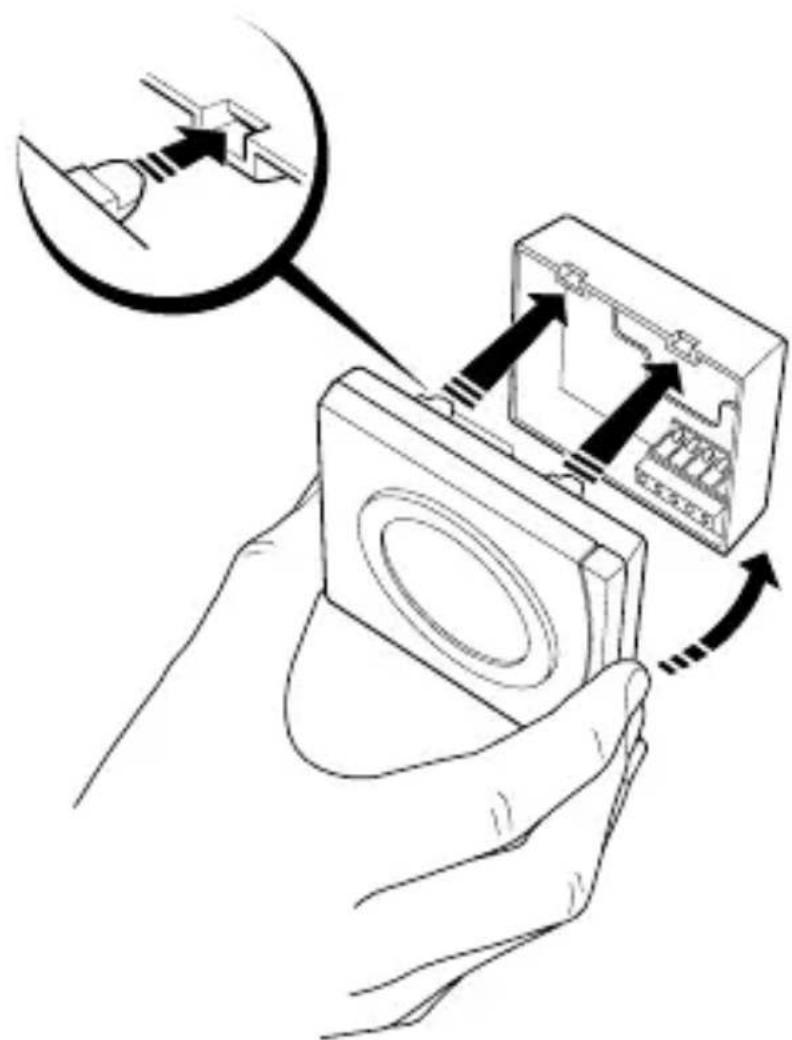

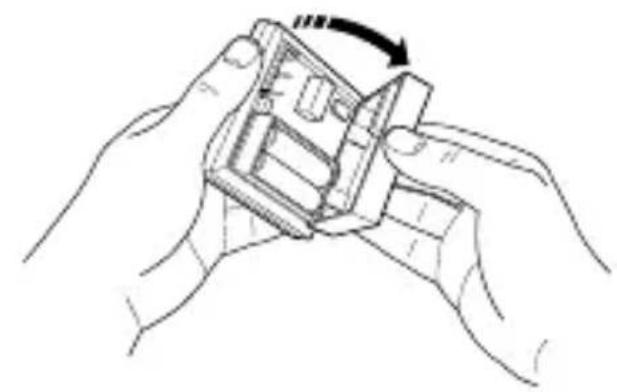

Montage

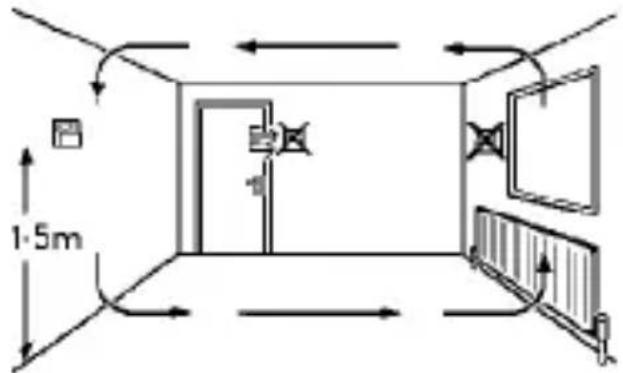

Bringen Sie den Thermostat auf einer Höhe von ungebahr 1,5 m vom Boden an. Er sollte abseits von Zugluft oder Wärmequellen wie Heizkörpern, offen Flammen oder direkter Sonnenbestrahlung platziert sein.

Bitte beachten:

Dieses Produkt darf nur von einer Elektrofachkraft oder einem qualifizierten Heizungsinfallateur gemäß der aktuellen Ausgabe der IEEE- und VDE-Elektröinstallationsrichtlinien installiert werden.

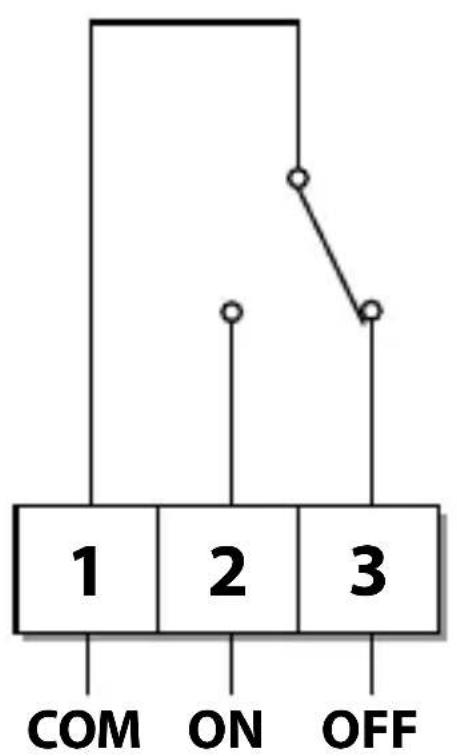

Verdrahtung

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

Verdrahtung

RET2000M

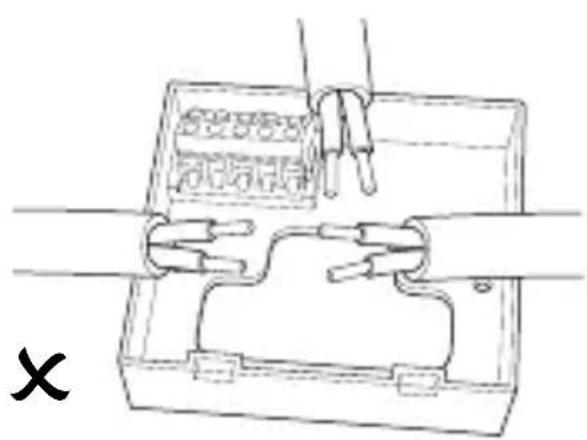

Verdrahtung

RET2000MS

DIL-Schalter-Einstellungen

GB

DE

DK

ES

FR

NL

RU

TR

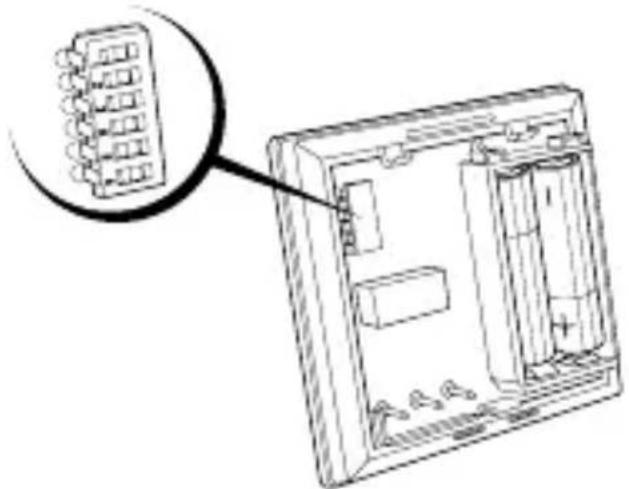

Schieben Sie die DIL-Schalter auf die gewünschten Einstellungen.

ON/OFF - Heizung wird eingeschaltet, wenn die Temperatur unter dem eingestellen Wert liegt und ausgeschaltet, wenn sie darüber liegt (im Kuhlmodus genau umgekehrt).

CHRONO - Energiesparfunktion, wobei der Heizkessel in regelmäßigen Abständen angefeuert wird, um die eingestellte Temperatur zu erreichen. Für den Nutzer entsteht ein gleichmäßiges Raumklima.

Verwenden Sie für Heizkörpersysteme 6 oder 12 Zyklen
Verwenden Sie 3 Zyklen für Fußbodenheizungen

DIL-Schalter-Einstellungen

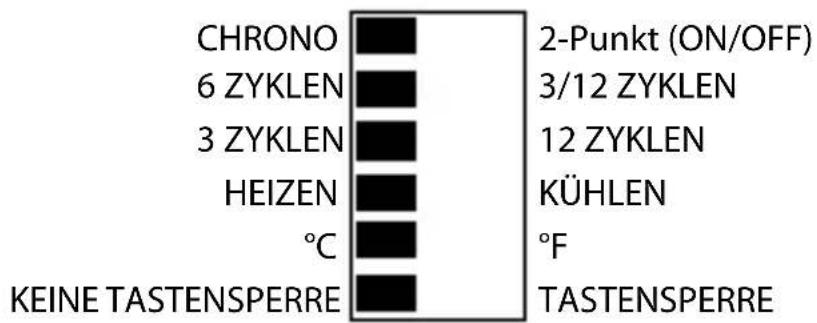

Auswahl Heizfunktion

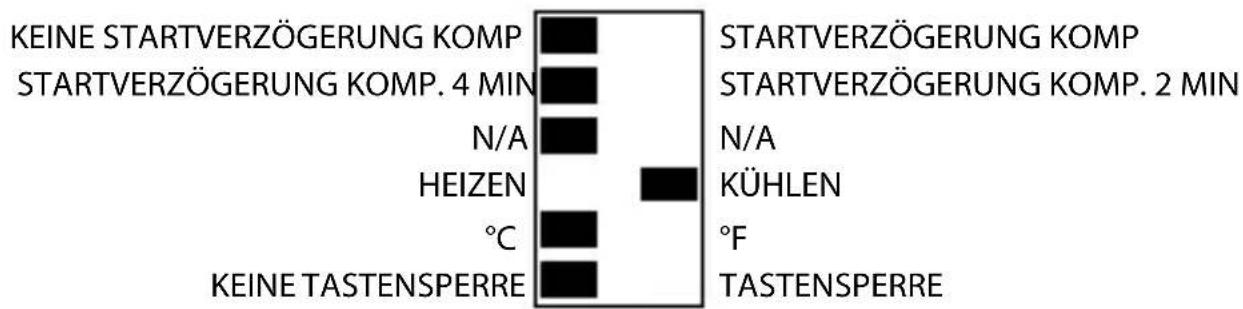

Auswahl Kuhlfunktion

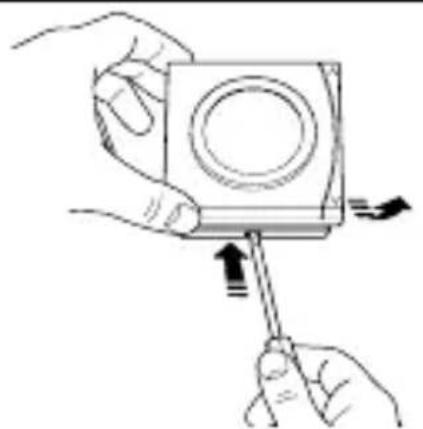

Montage

GB

DE

DK

ES

FR

NL

RU

TR

Begrenzung und Verriegelung

RET2000 verfügbar über einen Erweiterten Programmiermodus, um Temperatur- und andere Einstellungen zu begrenzen.

• Drücken Sie die Taste V im Heizbetrieb oder im Kuhlbetrieb, bis Sie den Standby-Modus erreichen.
• Lassen Sie die -oder V-Taste los und drücken Sie diese erneut 5 Sekunden lang, um den Erweiterten Programmiermodus zu aktivieren.
• Die Standby-Anzeige blinkt, um anzuzeigen, dass Sie sich im Erweiterten Programmiermodus befinden. Auf der Anzeige führen Sie abwechselnd die neue Eingabe mit dem aktuellen Wert für die jeweilige Einstellung.
• Um die Einstellung zu ändern, drücken Sie die - oder V-Taste.

• Wenn Sie beiden Tasten gleichzeitig drücken und wieder loslassen, überspringen Sie die Schritte S1 bis S3 und speichern die neue Einstellung.

• Um den Erweiterten Programmiermodus wieder zu deaktivieren und in den Standby-Modus darüberzukehren, drücken sie die beiden Tasten gleichzeitig mindestens 5 Sekunden lang.

• Wenn Sie im Erweiterten Programmiermodus mehr als 2 Minuten lang keine Tasten drücken, kehrt das System automatisch in den Standby-Modus zurück und die neue Einstellung wird nicht gespeichert.

S1 – Untere Temperaturgrenze

Mit dieser Einstellung kann eine andere Temperaturgrenze festgelegt werden. Die Temperaturuntergrenze kann im Heizmodus zwischen 5 °C (41 °F) und 30 °C (86 °F) und im Kühlmodus zwischen 16 °C (61 °F) und 36 °C (97 °F) eingestellt werden.

Die Standardeinstellung sieht für den Heizmodus 5 °C/41 °F und für den Kühlmodus 16 °C/61 °F vor.

S2 – Obere Temperaturgrenze

Mit dieser Einstellung kann eine obere Temperaturgrenze festgelegt werden. Die Temperaturobergrenze kann im Heizmodus zwischen 5 °C (41 °F) und 30 °C (86 °F) und im Kühlmodus zwischen 16 °C (61 °F) und 36 °C (97 °F) eingestellt werden. Wird bei S1 eine Untergrenze festgelegt, kann die Obergrenze bei S2 diese nicht untersreiben.

Die Standardeinstellung sieht für den Heizmodus 30 °C/86 °F und für den Kühlmodus 36 °C/97 °F vor.

S3 – Solltemperatur beim Einsatzen

These Einstellung legt die Solltemperatur beim Einsatzen fest, wenn die Lock-Funktion auf dem DIL-Schalter aktiviert ist. Dieser Wert kann zwischen der Temperaturober- und -untergrenze liegen, die in den Schritten S1 und S2 festgelegt wurden.

Die Stardeinstellung sieht für den Heizmodus 21 °C/70 °F und für den Kühlmodus 24 °C/75 °F vor.
