РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RET2000 M DANFOSS

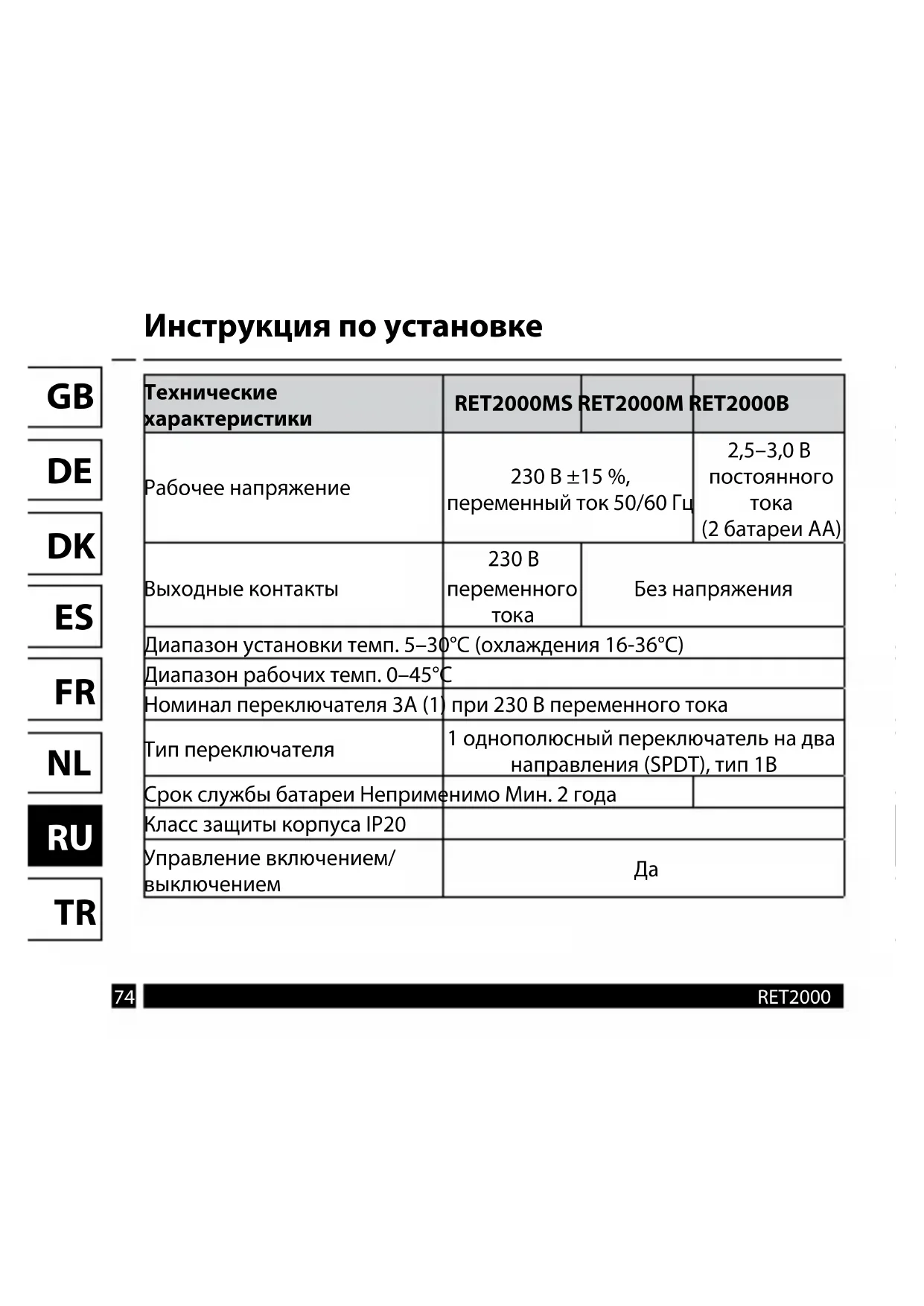

Инструкция по установке Технические характеристики

RET2000MS RET2000M RET2000B

Рабочее напряжение 230 В ±15 %, переменный ток 50/60 Гц 2,5–3,0 В постоянного

(2 батареи AA) Выходные контакты 230 В переменного

Без напряжения Диапазон установки темп. 5–30°C (охлаждения 16-36°C) Диапазон рабочих темп. 0–45°C Номинал переключателя 3A (1) при 230 В переменного тока Тип переключателя 1 однополюсный переключатель на два направления (SPDT), тип 1B Срок службы батареи Неприменимо Мин. 2 года Класс защиты корпуса IP20 Управление включением/ выключением ДаDanfoss Heating

Технические характеристики

RET2000MS RET2000M RET2000B

Хроно-пропорциональное

Рабочие режимы Выбираемый режим обогрева/

Конструкция EN 60730-2-9 Контроль загрязнения окружающей среды Степень 2 Номинальное импульсное

2,5 кВ Тест на устойчивость к деформации при постоянной нагрузке и повышении температуры, °C 75°C Габаритные размеры (мм) В84 x Ш84 x Г35 Классификация программного обеспечения ARET2000

Инструкция по установке Класс ErP Продукция, описанная в настоящем документе, классифицируется согласно, но не ограничиваясь, листу технических данных системного пакета в рамках Директивы о продукции, связанной с потреблением электрической энергии, а также метке данных системы ErP. Нанесение метки ErP обязательно с 26 сентября 2015 г.

ErP Функция и описание изделия, связанного с потреблением электроэнергии Дополнительное

эффективности IV Комнатный термостат TPI для использования с нагревателями, работающими в режиме включения/

Электронный комнатный термостат, управляющий циклом и соотношением интервалов работы и простоя в течение цикла работы нагревателя с учетом комнатной температуры. Принцип управления TPI заключается в снижении средней температуры воды, повышении точности регулирования температуры в помещении, а также повышении эффективности работы системы.

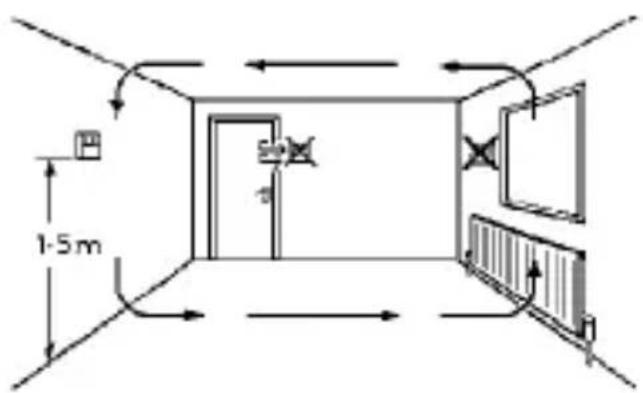

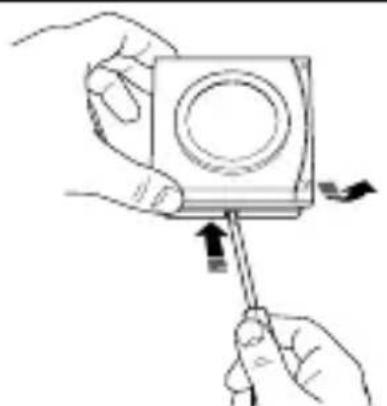

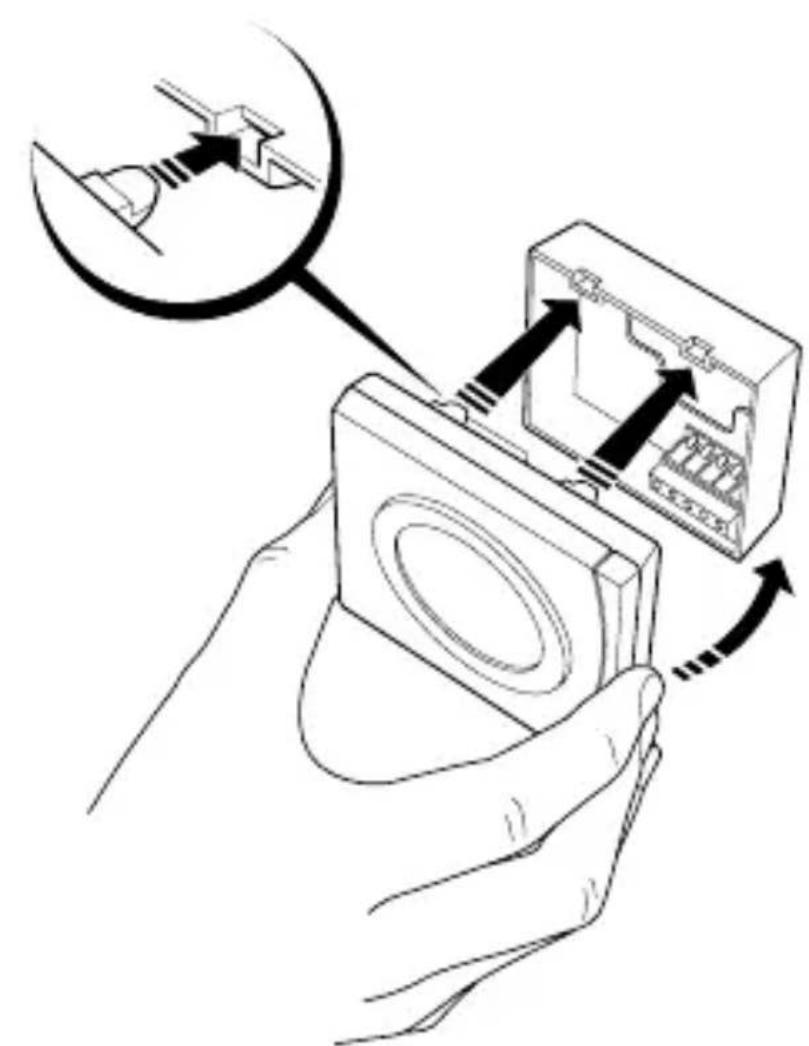

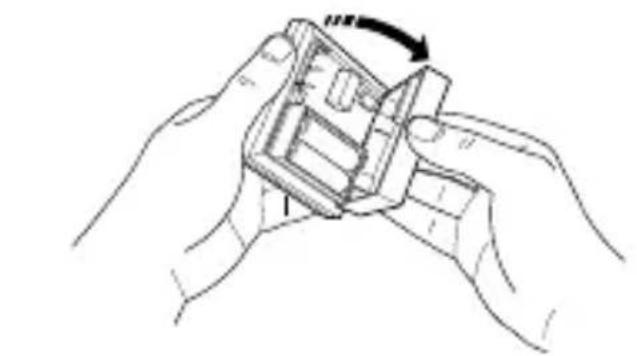

Закрепите на высоте приблизительно 1,5 м от пола, вдали от сквозняков или источников тепла, таких как батареи отопления, открытый огонь или прямые солнечные лучи. Обратите внимание! Изделие должно устанавливаться только квалифицированным электриком или компетентным монтажником систем отопления в соответствии с действующей редакцией правил подключения электропроводки IEEE.RET2000

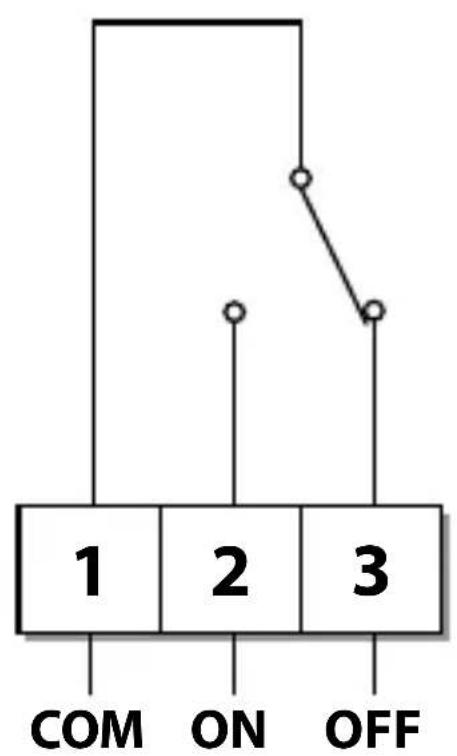

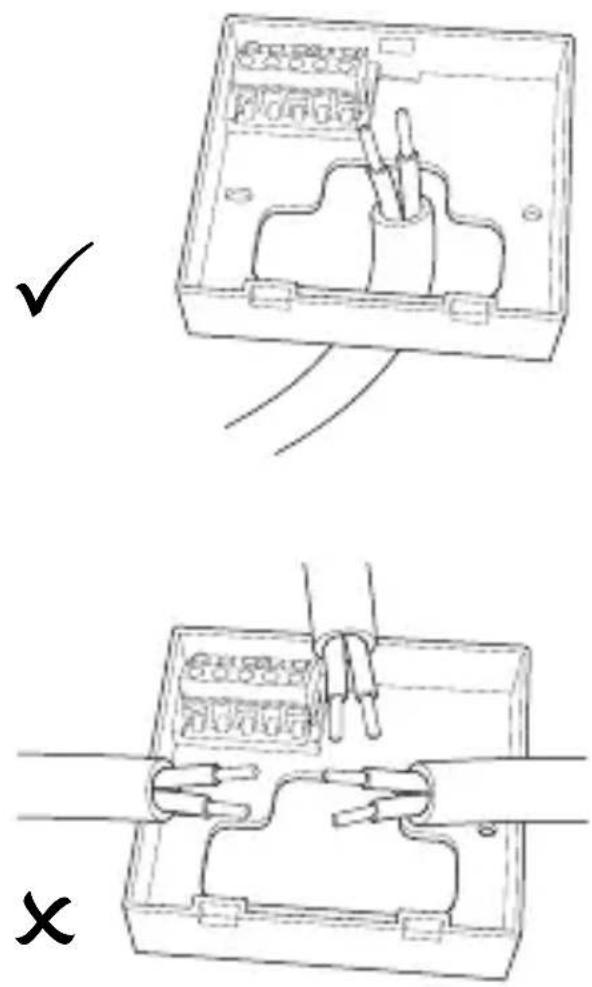

Электропроводка RET2000B

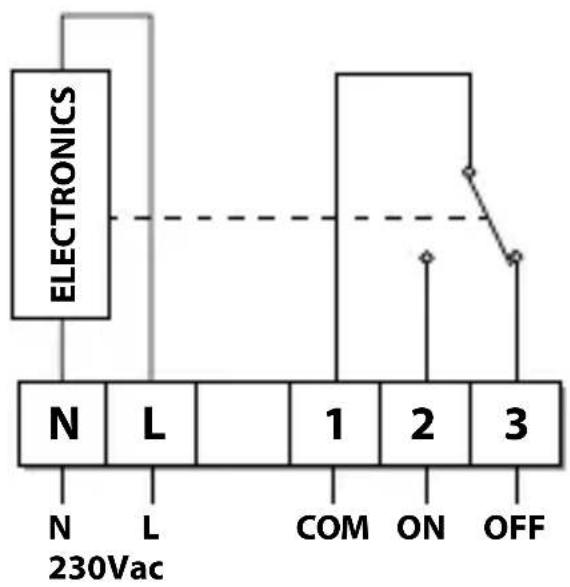

Электропроводка ELECTRONICS

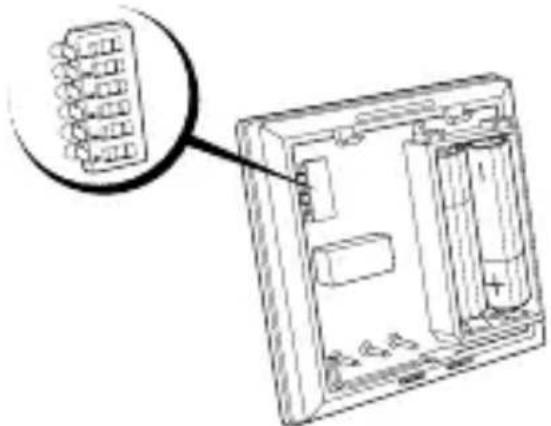

Установки микропереключателя в корпусе DIL Передвиньте переключатели DIL к нужным параметрам

ON/OFF (ВКЛ/ВЫКЛ) — включает регулировку, когда температура ниже заданной и отключает, когда выше (для режима охлаждения — наоборот). CHRONO (ВРЕМЕННОЕ РЕГУЛИРОВАНИЕ) — функция энергосбережения, которая запускает водонагреватель через равные промежутки времени для поддержания заданной температуры, обеспечивая постоянство условий окружающей среды для пользователя. o для радиаторных систем используйте 6 или 12 циклов; o для системы подогрева пола используйте 3 цикла.Danfoss Heating

Установки микропереключателя в корпусе DIL Выбор режима обогрева Выбор режима охлаждения CHRONO (ВРЕМЕННОЕ РЕГУЛИРОВАНИЕ)6 CYCLES (6 ЦИКЛОВ)3 CYCLESHEAT (ОБОГРЕВ) KEYS UNLOCKED (КЛАВИШИ РАЗБЛОКИРОВАНЫ)ON/OFF (ВКЛ/ВЫКЛ)3/12 CYCLES (3/12 ЦИКЛОВ)12 CYCLES (12 ЦИКЛОВ)COOL (ОХЛАЖДЕНИЕ) KEYS LOCKED (КЛАВИШИ ЗАБЛОКИРОВАНЫ)NO COMP DELAY (БЕЗ КОМП. ЗАДЕРЖКИ)COMP DELAY 4 MINS (КОМП. ЗАДЕРЖКА 4 МИН)НеприменимоHEAT (ОБОГРЕВ) KEYS UNLOCKED (КЛАВИШИ РАЗБЛОКИРОВАНЫ)COMP DELAY (КОМП. ЗАДЕРЖКА)COMP DELAY 2 MINS (КОМП. ЗАДЕРЖКА 2 МИН)НеприменимоCOOL (ОХЛАЖДЕНИЕ)

В терморегуляторе RET2000 реализован расширенный режим программирования для настройки параметров блокировки и ограничения температуры.

• Нажимайте кнопку V в режиме обогрева или кнопку Λ в режиме охлаждения, пока не перейдете в режим

• После этого отпустите кнопку Λ или V и затем снова нажмите и удерживайте в течение 5 секунд для перехода в расширенный режим программирования.

• Индикатор режима ожидания замигает, что указывает на то, что устройство находится в расширенном режиме программирования. На дисплее будет попеременно ото бражаться номер параметра и его текущее значение.

• Для изменения настройки нажмите кнопку Λ или V. Блокировка и ограничениеRET2000

• Одновременное нажатие и отпускание обеих кнопок выполняет переход между шагами S1–S3 и сохраняет текущее заданное значение, если оно изменилось.

• Для выхода из расширенного режима программирования и возврата в режим ожидания нажмите и удерживайте обе кнопки более 5 секунд.

• Если устройство находится в расширенном режиме программирования и ни одна из кнопок не нажимается, через 2 минуты устройство автоматически вернется в режим ожидания, а значение текущей настройки не будет сохранено.Danfoss Heating

S1 — нижний предел температуры Этот параметр позволяет задавать нижний предел температуры. Нижний предел может быть задан между 5 °C (41 °F) и 30 °C (86 °F) в режиме обогрева или между 16 °C (61 °F) и 36 °C (97 °F) в режиме охлаждения. По умолчанию это значение установлено на -5 °C / 41 °F для режима обогрева или 16 °C / 61 °F для режима охлаждения.RET2000

S2 — верхний предел температуры Этот параметр позволяет задавать верхний предел температуры. Верхний предел может быть задан между 5 °C (41 °F) и 30 °C (86 °F) в режиме обогрева или между 16 °C (61 °F) и 36 °C (97 °F) в режиме охлаждения. Однако это значение будет ограничено нижним пределом температуры, установленным для параметра S1, поэтому верхний предел температуры не может быть меньше нижнего предела температуры. По умолчанию это значение установлено на -30 °C / 86 °F для режима обогрева или 36 °C / 97 °F для режима охлаждения.Danfoss Heating

S3 — температура при включении питания Этот параметр задает значение температуры при подаче питания при включенной блокировке клавиатуры с помощью переключателя DIL. Значение может быть установлено в диапазоне между нижним и верхним пределами температуры, заданными в S1 и S2. По умолчанию это значение установлено на -21 °C / 70 °F для режима обогрева или 24 °C / 75 °F для режима охлаждения.RET2000
