RET2000 M - Termostato DANFOSS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato ambiente
Marca	Danfoss
Modelo	RET2000 M
Alimentación	230 Vca ±15%, 50/60 Hz o 2,5-3 Vcc (2 pilas AA)
Rango de ajuste de temperatura	Calefacción: 5-30 °C; Refrigeración: 16-36 °C
Rango de temperatura de funcionamiento	0-45 °C
Carga de contacto	3 A (1) a 230 Vca
Tipo de interruptor	1 x SPDT, Tipo 1B
Vida útil de las pilas	2 años mínimo
Índice de protección	IP20
Regulación	Todo-Nada y cronoproporcional (TPI)
Modos de funcionamiento	Calefacción/refrigeración seleccionables
Dimensiones (Al x An x Pr)	84 x 84 x 35 mm
Conformidad	EN 60730-2-9
Grado de contaminación	Grado 2
Tensión de impulsos nominal	2,5 kV
Ensayo a la bola	75 °C
Clase de software	A
Clase ERP	IV (ganancia de eficiencia adicional del 2%)
Montaje recomendado	A 1,5 m del suelo, alejado de corrientes de aire y fuentes de calor
Ajustes avanzados	Límite inferior (S1), límite superior (S2), temperatura de consigna al encendido (S3)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar disolventes
Seguridad	Instalación por un electricista calificado o un instalador de calefacción; cumplir con las normas IEEE

Preguntas frecuentes - RET2000 M DANFOSS

¿Cómo instalar el termostato Danfoss RET2000 M?

Instale a aproximadamente 1,5 m del suelo, alejado de corrientes de aire y fuentes de calor. Confíe la instalación a un electricista calificado o un instalador de calefacción competente.

¿Cuáles son las alimentaciones posibles?

El termostato funciona con 230 Vca ±15%, 50/60 Hz, o con 2 pilas AA (2,5-3 Vcc) con una autonomía de 2 años mínimo.

¿Cómo ajustar los microinterruptores?

Ajuste los microinterruptores a los ajustes necesarios: on/off (diferencial fijo) o chrono (ahorro de energía). Use 6 o 12 ciclos para radiadores, 3 ciclos para suelo radiante.

¿Cómo acceder a los ajustes avanzados?

En modo de espera, presione el botón V (calefacción) o ∧ (refrigeración) hasta llegar al modo de espera, luego mantenga presionado 5 segundos. El indicador verde parpadea. Use ∧/V para modificar, presione simultáneamente para guardar.

¿Qué significa la regulación TPI?

TPI (Time Proportional Integral) es una estrategia de control que reduce la temperatura media del agua, mejora la precisión de la regulación y aumenta la eficiencia del sistema.

¿Cuál es el rango de ajuste de temperatura?

En modo calefacción: de 5°C a 30°C. En modo refrigeración: de 16°C a 36°C.

¿Cómo bloquear los botones?

Active el bloqueo mediante el microinterruptor. Entonces se utiliza la temperatura de consigna al encendido (S3).

¿Cuál es la clase ERP del termostato?

Clase IV con una ganancia de eficiencia adicional del 2% gracias a la regulación TPI.

¿Cómo limpiar el termostato?

Límpielo con un paño suave y seco. No use disolventes ni productos abrasivos.

¿Cuáles son las dimensiones del RET2000 M?

Altura 84 mm, ancho 84 mm, profundidad 35 mm.

MANUAL DE USUARIO RET2000 M DANFOSS

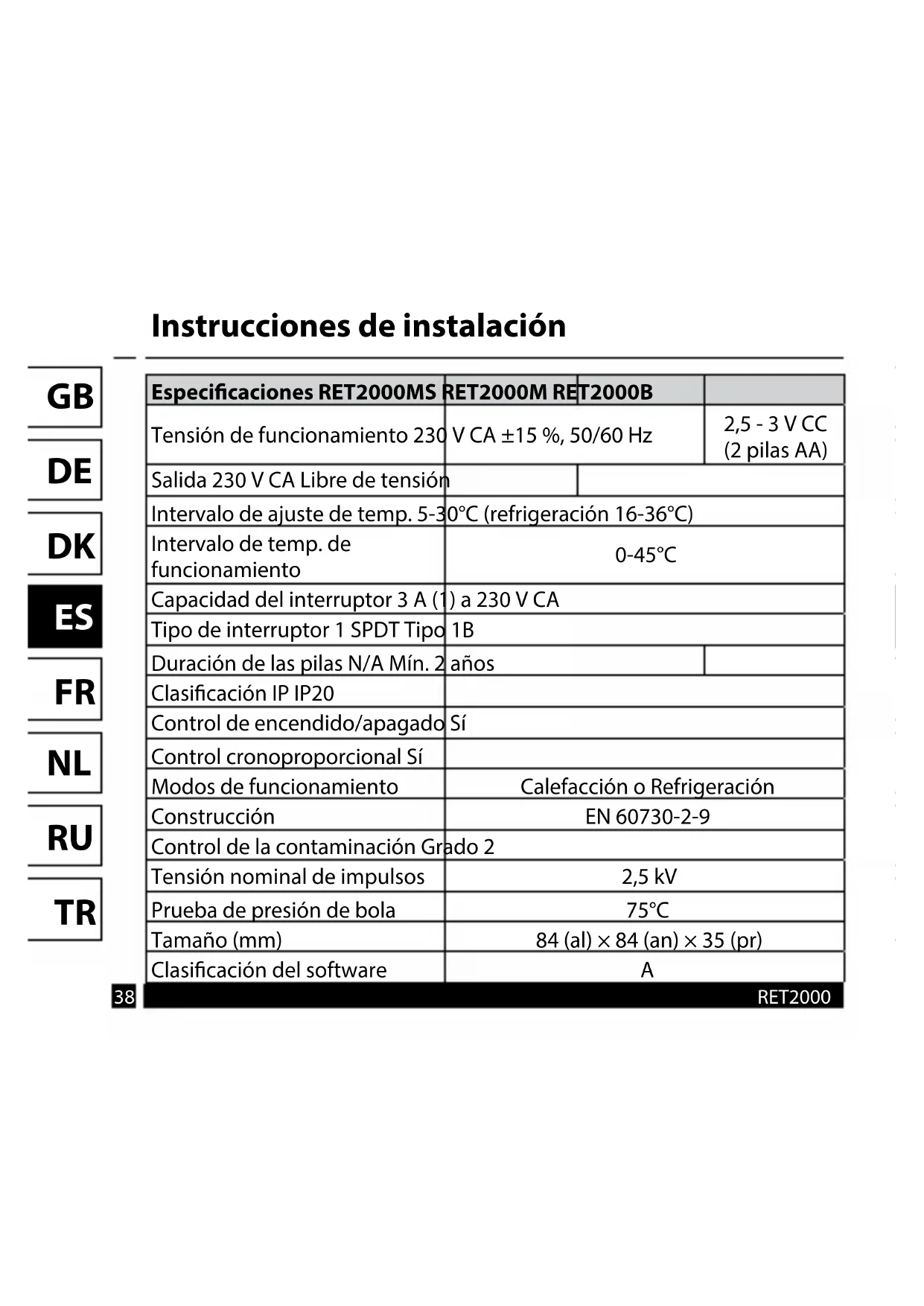

Instrucciones de instalación

Especillas Ret2000MS	RET2000M RET2000B
Tensión de funciona 230	V CA ±15 %, 50/60 Hz		2,5 - 3 V CC (2 pilas AA)
Salida 230 V CA Libre de tension
Intervalo de ajuste de temp. 5-30°C (refrigeración 16-36°C)
Intervalo de temp. de funciona磨损	0-45°C
Capacidad del interruptor 3 A (1) a 230 V CA
Tipo de interruptor 1 SPDT Tipo	1B
Duración de las pilas N/A Mín. 2	años
Clasificación IP IP20
Control de encendido/apagado	Sí
Control cronoproporcional Sí
Modos de funciona磨损	Calefacción o Refrigeración
Construccion	EN 60730-2-9
Control de la contaminación Grado 2	2,5 kV
Tensión nominal de impulsos	2,5 kV
Prueba de presión de bola	75°C
Tamaño (mm)	84 (al) × 84 (an) × 35 (pr)
Clasificación del software	A

RET2000

Instrucciones de instalación

Clase de PRE
Los produits representados en este documento estáns clasificados según la Directiva de produits relacionados con la energia (PRE) y son aptos para la Cumplimentación de la ficha de paquete del systema y la etiqueta de datos delsystema PRE. La obligación de etiquetuado PRE será vigente a partir del 26 de septiembre de 2015.
Clase de PRE	Descripción del PRE y la función del producto	Aumento de la eficiencia adicional
IV	Termostato de ambientep TPI, para uso con calentadores de encendido y apagado según demanda Un termostato de ambiente electrónico que controla la velocidad de ciclo del termostato y la relación de encendido/ apagado durante el ciclo del propor- cional del calentador con afecto a la temperatura ambiente. La estrategia de control TPI reduce la temperaturamedia del agua, mejora la precision del control de la temperatura ambiente y aumento la eficiencia del systema	2%

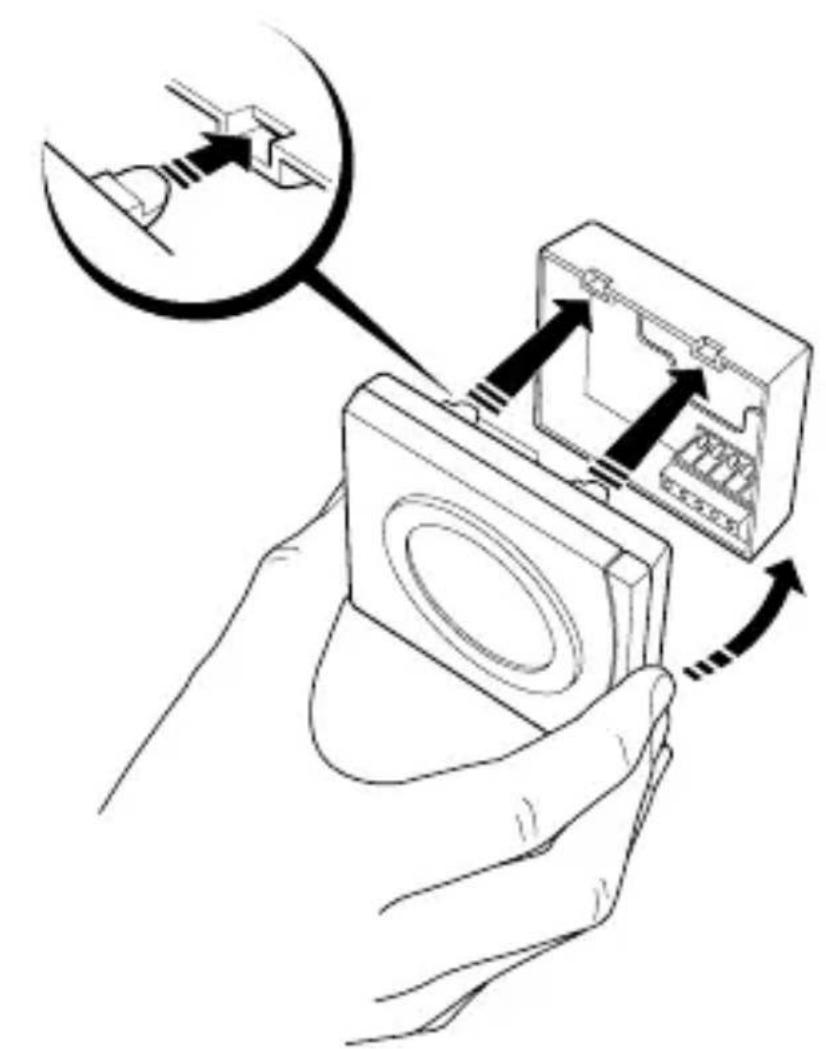

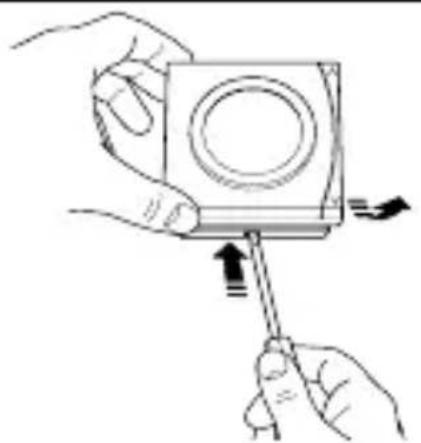

Montaje

GB

DE

DK

ES

FR

NL

RU

TR

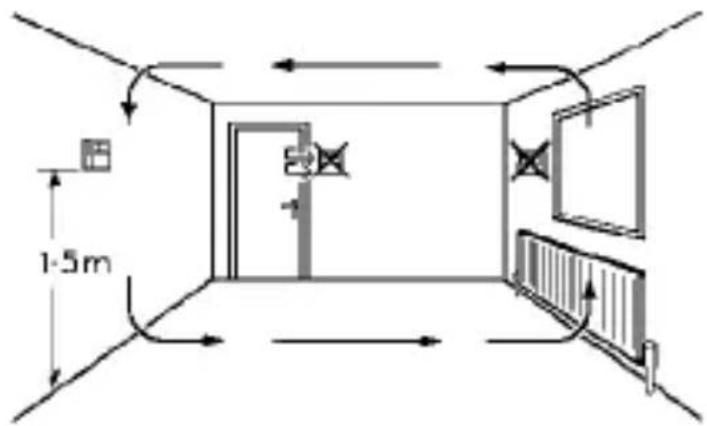

Instalar a una alta
aproximada de 1,5 m del
suelo, alejado de corrientes
de aire o fuentes de
calor como radiadores,
chimeneas o la luz directa
del sol.

Nota:

la instalación de este producto solo puede serheetsada a cabo por electricistas cualeslos o instaladores de calefaction formados, de conformidad con la norma IEEE de cableado vigente.

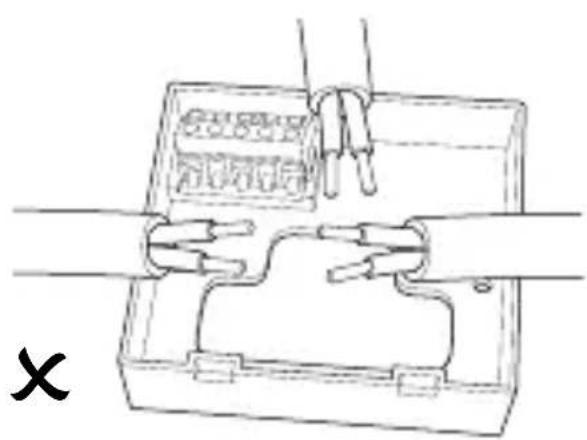

Cableado

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

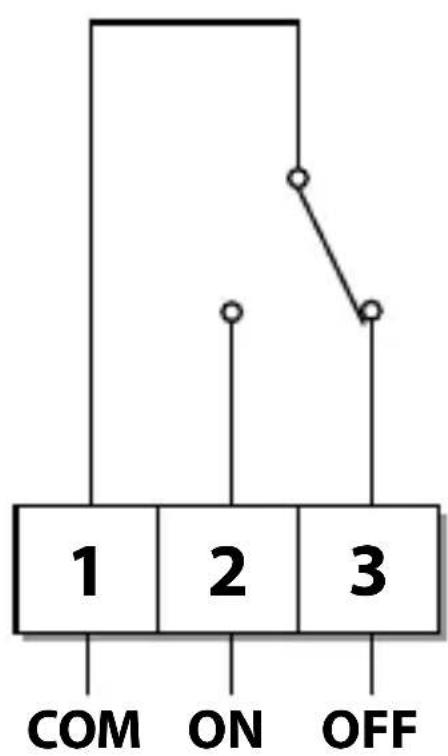

Cableado

RET2000M

Cableado

RET2000MS

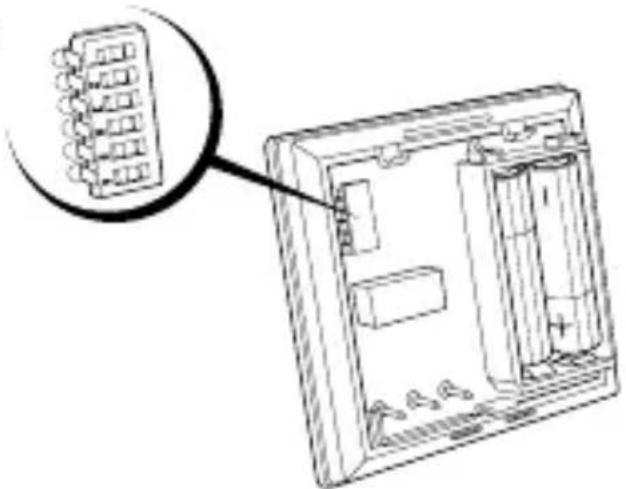

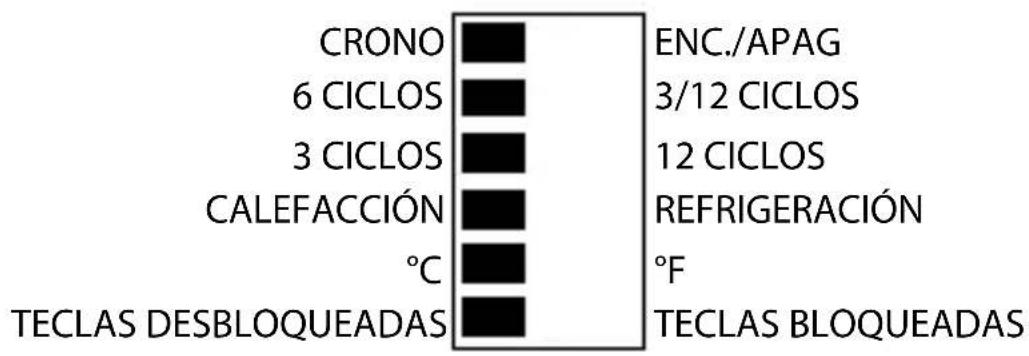

Configuración del interruptor DIL

Cologne los interruptores
DIL según la
configuración眼看a.

ENCENDIDO/APAGADO: el sistemas se enciende cuando está por debajo de la temperatura ajustada y se apaga cuando está por encima de la misma (al contrario en modo de refrigeración).

CRONO: funciona de ahora energetico que enciende la caldera a intervalos regulares para Maintener la energia ajustada y como proportionsar una energia ambiente constante al usuario.

• utilise 6 o 12 ciclos para sistemas de radiador
• utilise 3 ciclos para suelo radiante

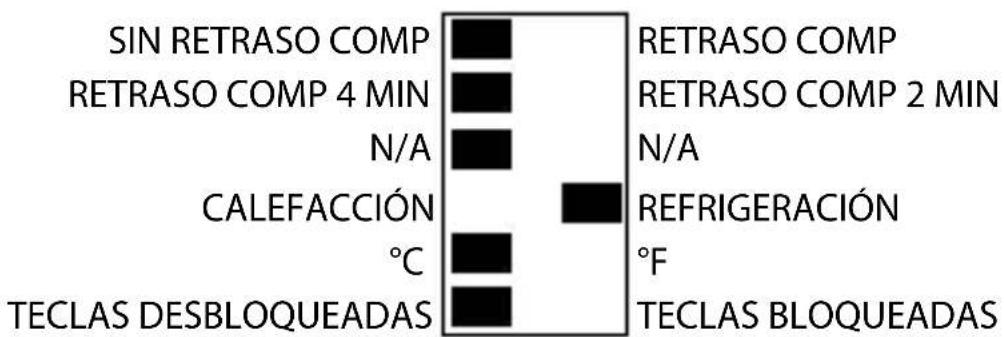

Configuración del interruptor DIL

Selección de calefaction

Selección de refrigeración

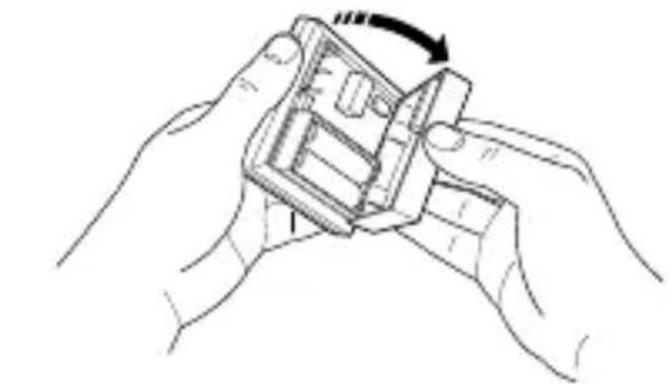

Montaje

Bloqueo y limitador

El RET2000 cuenta con un modo de programacion avanzada que permitte configurar los ajustes de bloqueo y limitador de la temperatura.
- Presione el botón V si está en modo de calefacción o el botón A si está en modo de refrigeración, hasta临港 al modo en espera.
- A continuación, suele el botón ∧ o V y manténgalo presionado durante más de 5segundos para entrada en el modo de programación avanzada.
- Para indicar que launidad está en modo de programación avanzada, elindicador de «en espera» parpadea y la pantalla muestra el numero de ajuste, que se alterna con el valor actuarr para这么做 ajuste.
- Para cambiar el ajuste, presione el botón ∧ o V.

• Si pulsa y suelta simultáneamente los dos botones, se saltará los pasos S1 a S3 y guardará el valor ajustado actual en caso de haberlo modificado.
• Para salir del modo del programañación avanzada y volver al modo en esper, mantenga pulsados los dos botones durante más de 5seguidos.
• Si no pulsa ningún botón durante más de 2 horas cuando está en modo de programación avanzada, launidad volverá automatistically al modo en esperá, y el valor del ajuste actual no seguardará.

S1: límite inferior de temperatura

Este ajuste permite configurar un límite inferior de temperatura. El límite inferior puede configurarse entre 5 °C (41 °F) y 30 °C (86 °F) en modo de calefacción, o entre 16 °C (61 °F) y 36 °C (97 °F) en modo de refrigeración.

Valor predeterminado: 5 °C/41 °F en modo de calefacción o 16 °C/61 °F en modo de refrigeración.

S2: límite superior de temperatura

Este ajuste le permitted configurar un límite superior de temperatura. El límite superior pode configurarse entre 5 °C (41 °F) y 30 °C (86°F) en modo de calefacción, o entre 16 °C (61 °F) y 36 °C (97 °F) en modo de refrigeración. No obstarve, este dependerá del límite inferior de temperatura configurado en S1: el límite superior de temperatura no pueda ser inferior al límite inferior de temperatura.

Valor predefinido: 30 °C/86 °F en modo de calefacción o 36 °C/97 °F en modo de refrigeración.

S3: Ajuste de temperatura de encendido

Este ajuste define el ajuste de encendido cuando el botón de bloqueo está activado en el interruptor DIL.Puede configurarse entre los values de límite superior e inferior de temperatura ajustados en S1 y S2.

Valor predefinido: 21 °C/70 °F en modo de calefacción o24 °C/75 °F en modo de refrigeración.
