Type de produit	Thermostat d'ambiance
Marque	Danfoss
Modèle	RET2000 M
Alimentation	230 Vca ±15%, 50/60 Hz ou 2,5-3 Vcc (2 piles AA)
Plage de réglage de température	Chauffage : 5-30 °C ; Refroidissement : 16-36 °C
Plage de température de fonctionnement	0-45 °C
Charge de contact	3 A (1) à 230 Vca
Type de commutateur	1 x SPDT, Type 1B
Durée de vie des piles	2 ans minimum
Indice de protection	IP20
Régulation	Tout-ou-Rien et chronoproportionnelle (TPI)
Modes de fonctionnement	Chauffage/refroidissement sélectionnables
Dimensions (H x L x P)	84 x 84 x 35 mm
Conformité	EN 60730-2-9
Degré de pollution	Degré 2
Tension d'impulsions nominale	2,5 kV
Essai à la bille	75 °C
Classe logiciel	A
Classe ERP	IV (gain d'efficacité supplémentaire de 2 %)
Montage recommandé	À 1,5 m du sol, à l'écart des courants d'air et sources de chaleur
Réglages avancés	Limite inférieure (S1), limite supérieure (S2), température de consigne à l'allumage (S3)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Installation par un électricien qualifié ou un chauffagiste ; respect des normes IEEE

FOIRE AUX QUESTIONS - RET2000 M DANFOSS

Comment installer le thermostat Danfoss RET2000 M ?

Installer à environ 1,5 m du sol, à l'écart des courants d'air et des sources de chaleur. Confier l'installation à un électricien qualifié ou un chauffagiste compétent.

Quelles sont les alimentations possibles ?

Le thermostat fonctionne soit sur 230 Vca ±15%, 50/60 Hz, soit sur 2 piles AA (2,5-3 Vcc) avec une autonomie de 2 ans minimum.

Comment régler les microcontacts ?

Ajuster les microcontacts sur les réglages nécessaires : on/off (différentiel fixe) ou chrono (économie d'énergie). Utiliser 6 ou 12 cycles pour radiateurs, 3 cycles pour plancher chauffant.

Comment accéder aux réglages avancés ?

En mode veille, appuyer sur le bouton V (chauffage) ou ∧ (refroidissement) jusqu'à atteindre le mode veille, puis maintenir enfoncé 5 secondes. Le témoin vert clignote. Utiliser ∧/V pour modifier, appuyer simultanément pour mémoriser.

Que signifie la régulation TPI ?

TPI (Time Proportional Integral) est une stratégie de commande qui réduit la température moyenne de l'eau, améliore la précision de régulation et augmente l'efficacité du système.

Quelle est la plage de réglage de température ?

En mode chauffage : de 5°C à 30°C. En mode refroidissement : de 16°C à 36°C.

Comment verrouiller les boutons ?

Activer le verrouillage via le microcontact. La température de consigne à l'allumage (S3) est alors utilisée.

Quelle est la classe ERP du thermostat ?

Classe IV avec un gain d'efficacité supplémentaire de 2% grâce à la régulation TPI.

Comment nettoyer le thermostat ?

Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits abrasifs.

Quelles sont les dimensions du RET2000 M ?

Hauteur 84 mm, largeur 84 mm, profondeur 35 mm.

MODE D'EMPLOI RET2000 M DANFOSS

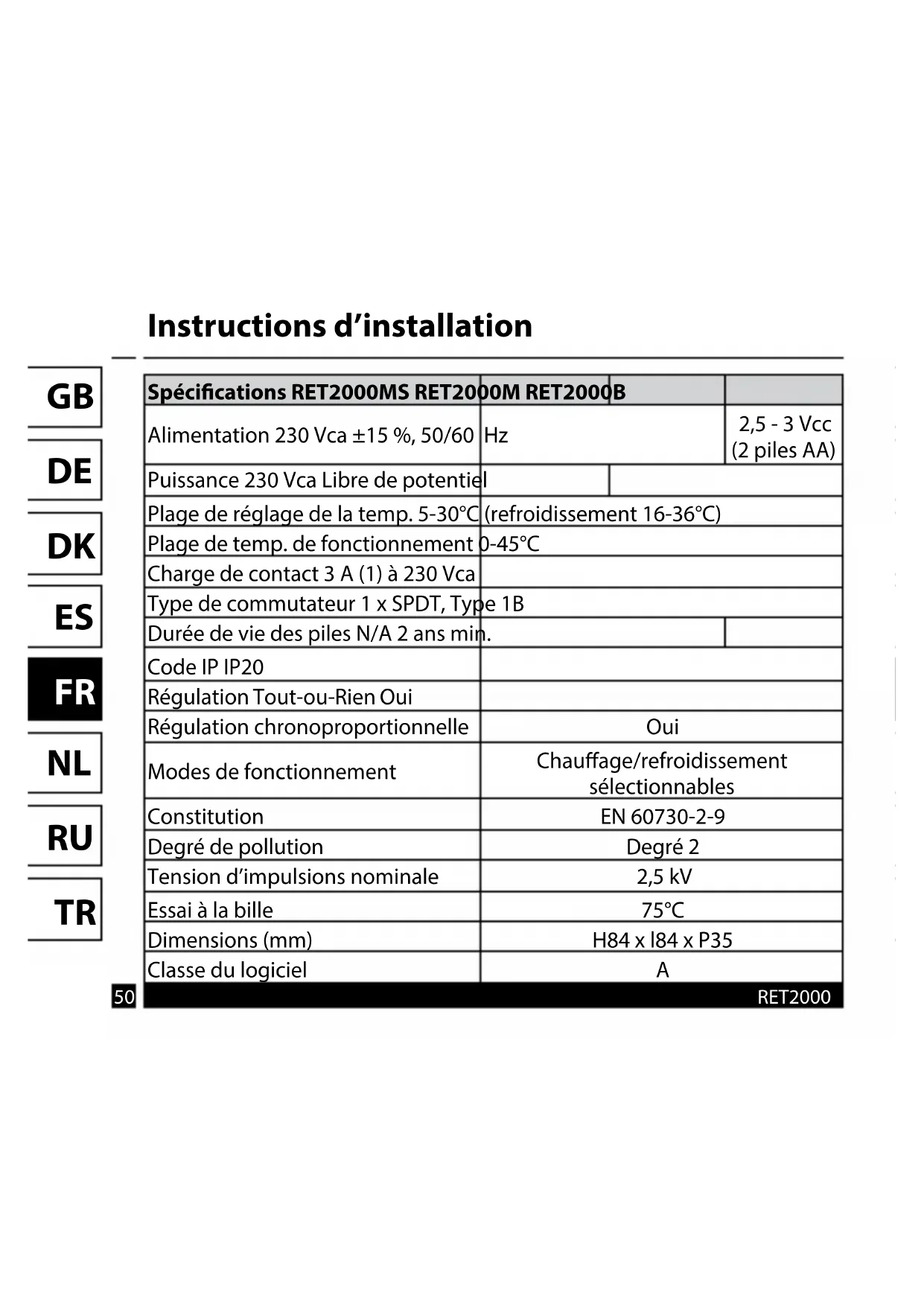

Instructions d'installation

Spécifications RET2000MS RET2000M RET2000B
Alimentation 230 Vca ±15 %, 50/60	Hz		2,5 - 3 Vcc(2 piles AA)
Puisance 230 Vca Libre de potentiel
Plage de réglage de la temp. 5-30°C	(refroidissement 16-36°C)
Plage de temp. de fonctionnement	0-45°C
Charge de contact 3 A (1) à 230 Vca
Type de commutateur 1 x SPDT, Type 1B
Durée de vie des piles N/A 2 ans min.
Code IP IP20
Régulation Tout-ou-Rien Oui
Régulation chronoproportionnelle	Oui
Modes de fonctionnement	Chauffage/refroidissement sélectionnables
Constitution	EN 60730-2-9
Degré de pollution	Degré 2
Tension d'impulsions nominale	2,5 kV
Essai à la bille	75°C
Dimensions (mm)	H84 x l84 x P35
Classe du logiciel	A

RET2000

Instructions d'installation

Classe ERP
Les produits presentés dans ce document sont classés en fonction de la fiche produit du système de la directive Energy Related Product (ErP) et de l'étiquette de données du système ErP. L'obligation d'étiquetage ErP est applicable à partir du 26 septembre 2015.
Classe ERP	Fonction du produit et description ErP	Gain d'efficacité supplémentaire
IV	Thermostat d'ambiance TPI, à utiliser avec des radiateurs à sortie de type marche/arrêtThermostat d'ambiance électronique qui commande à la fois le taux de cycle du thermostat et le ratio marche/ arrêtpendant le cycle du radiateur de façon proportionnelle à la température ambiente. La stratégie de commande TPI réduit la température moyenne de l'eau, améliore la précision de régulation de la température ambiente et augmente l'efficacité du système.	2%

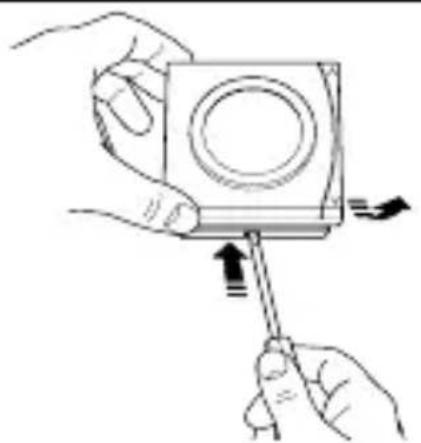

Montage

GB

DE

DK

ES

FR

NL

RU

TR

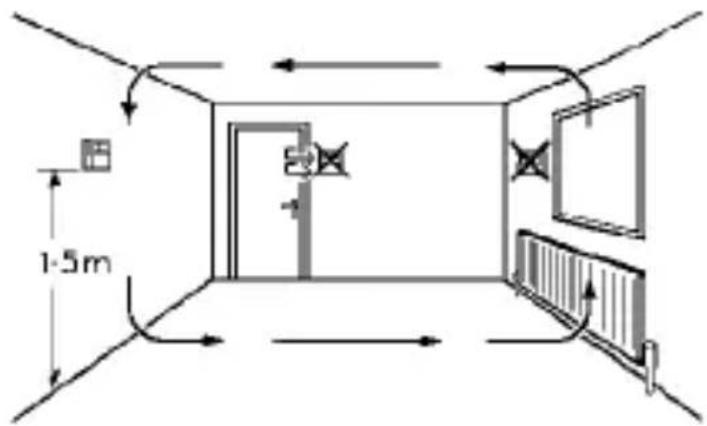

Installer à environ 1,5 m du sol, à l'écart de courants d'air ou de sources de chaleur telles que des radiateurs, des feuux ouverts ou la lumière directe du soleil.

Remarque: ce produit doit être installé exclusivement par un électricien qualifié ou un chauffagiste compétent et doit être conforme à la version en vigueur des réglementations de cablage IEEE.

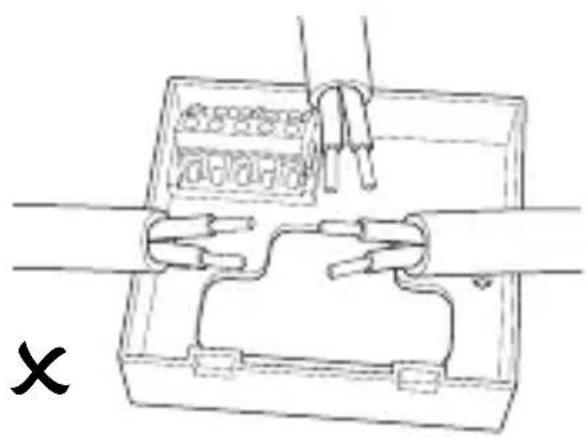

Câblage

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

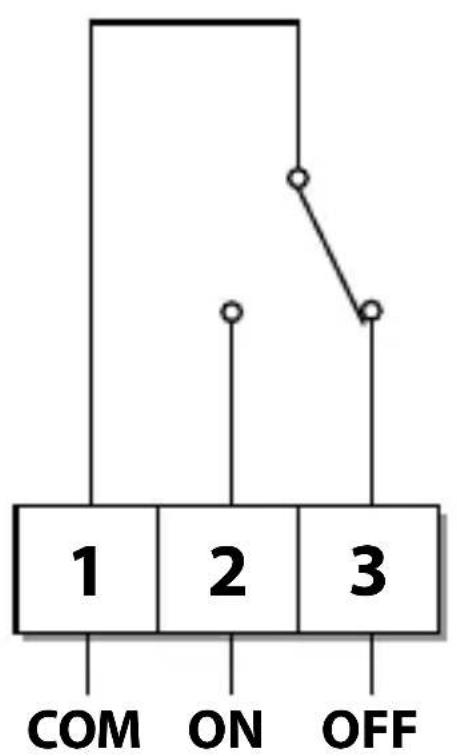

Câblage

RET2000M

Câblage

RET2000MS

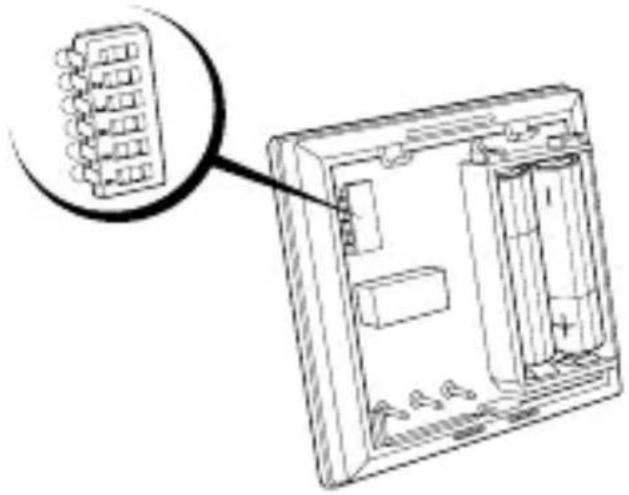

Réglages des microcontacts

GB

DE

DK

ES

FR

NL

RU

TR

Ajuster les microcontactssur les reglagesnecessaires.

on/off - la chaudière s'enclenché et se déclenché selon un différentiel de température fixe.

chrono - fonction d'économie d'énergie qui enclenché la chaudière à des intervalles réguliers pour atteindre la température de consigne sans la dépasser.

Utiliser 6 ou 12 cycles pour les systèmes de chauffage avec radiateurs.
Utiliser 3 Cycles pour les systèmes de chauffage par le sol.

Réglages des microcontacts

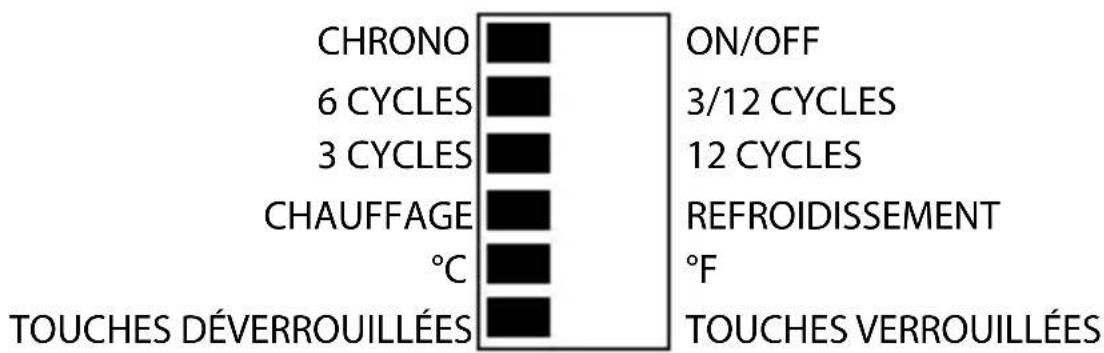

Sélection du chauffage

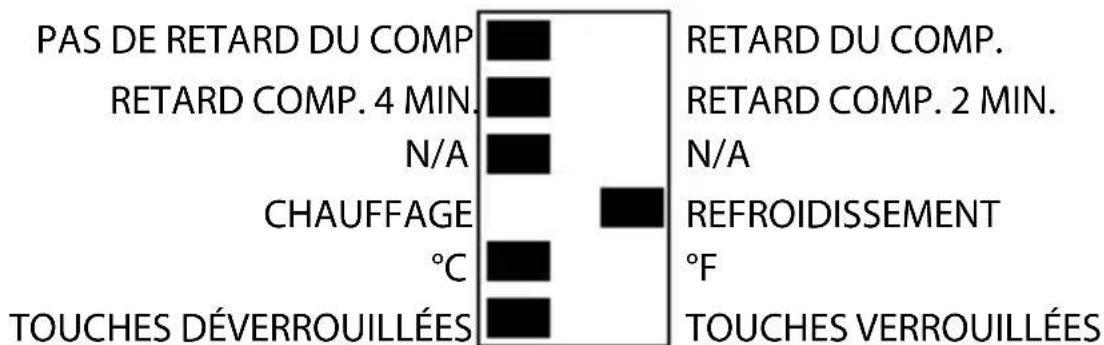

Sélection du refroidissement

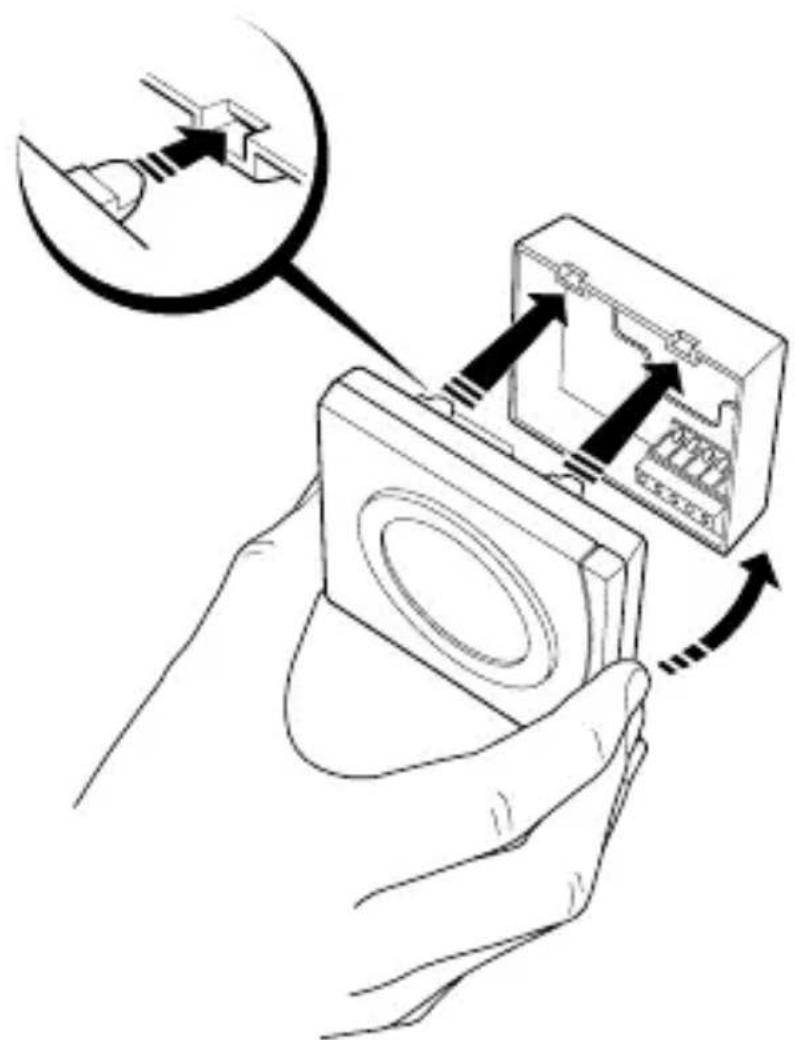

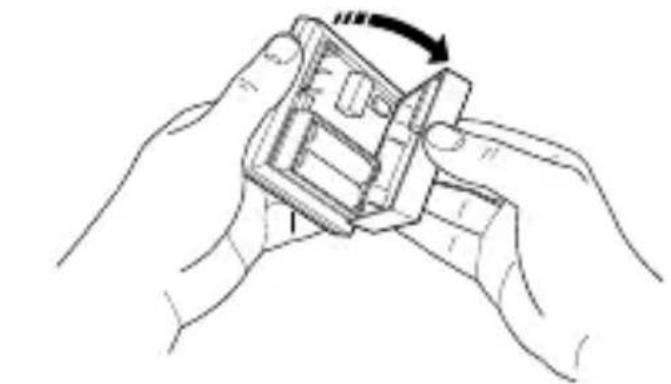

Montage

GB

DE

DK

ES

FR

NL

RU

TR

Verrouillage et limitation

Le modele RET2000 propose des régles avancés qui permettent de configurer le verrouillage et la limitation de la température.

• Appuyer sur le bouton V en mode chauffage ou sur le bouton ∧ en mode refroidissement jusqu'à atteindre le mode veille.
• Relâcher le bouton ∧ ou V, puis appuyer dessus en le maintainant,enforcépendant 5 secondes pour passer en mode de réglages avancés.
• Pour indiquer que le thermostat est en mode de réglage avancé, le témoin de voir clignote. L'écran affiche le numéro de réglage en alternance avec la valeur actuelle de ce réglage.

• Pour modifier le réglage, appuyer sur le bouton ∧ ou V.

• Appuyer et relâcher simultanément les deux boutons permet d'acceder aux réglages S1 à S3 et de mémoriser la valeur régée actuelle si elle a été modifiée.

• Pour quitter le mode de programmation avancée et revenir au mode veille, maintainir enforcés les deux boutons pendant plus de 5 secondes.
• En mode de réglages avancés, siaucun bouton n'est pressé pendant plus de 2 minutes, le thermostat returne automatiquement en mode veille, et la valeur du réglage actuelle n'est pas mémorisée.

S1 - Limité inférieure de température

Ce réglage permet de limiter le réglage mini. de température. La limite inférieure peut être réglée entre 5^ (41^) et 30^ (86^) en mode chauffage ou entre 16^ (61^) et 36^ (97^) en mode refroidissement.

Par défaut, elle est réglée sur 5^ / 41^ pour le mode chauffage ou 16^ / 61^ pour le mode refroidissement.

S2 - Limite supérieure de température

Ce réglage permet de limiter le réglage maxi. de température. La limite supérieure peut être réglée entre 5 °C (41 °F) et 30 °C (86 °F) en mode chauffage ou entre 16 °C (61 °F) et 36 °C (97 °F) en mode refroidissement. Toutefois, elle est limitée par le réglage de limite inférieure de température dans S1. La limite supérieure ne peut donc pas être inférieure à la limite inférieure.

Par défaut, elle est réglée sur 30 °C/86 °F pour le mode chauffage ou 36 °C/97 °F pour le mode refroidissement.

S3 – Température de consigne à l'allumage

Ce réglage définit le point de consigne à l'allumage lorsque le verrouillage de bouton est activé sur le microcontact. La température de consigne peut se situer entre les limites de température inférieure et supérieure régliées dans S1 et S2.

Par défaut, elle est réglée sur 21 °C/70 °F pour le mode chauffage ou 24 °C/75 °F pour le mode refroidissement.
