Produkttype	Rumtermostat
Mærke	Danfoss
Model	RET2000 M
Strømforsyning	230 VAC ±15%, 50/60 Hz eller 2,5-3 VDC (2 AA-batterier)
Temperaturindstillingsområde	Opvarmning: 5-30 °C; Køling: 16-36 °C
Driftstemperaturområde	0-45 °C
Kontaktbelastning	3 A (1) ved 230 VAC
Kontakttype	1 x SPDT, Type 1B
Batterilevetid	Minimum 2 år
Beskyttelsesklasse	IP20
Regulering	Tænd/sluk og kronoproportional (TPI)
Driftstilstande	Valgbare opvarmning/køling
Mål (H x B x D)	84 x 84 x 35 mm
Overensstemmelse	EN 60730-2-9
Forureningsgrad	Grad 2
Nominel impulsspænding	2,5 kV
Kugleprøve	75 °C
Softwareklasse	A
ERP-klasse	IV (yderligere effektivitetsforøgelse på 2 %)
Anbefalet montering	1,5 m over gulvet, væk fra træk og varmekilder
Avancerede indstillinger	Nedre grænse (S1), øvre grænse (S2), tændingstemperatur (S3)
Vedligeholdelse og rengøring	Rengør med en blød, tør klud; brug ikke opløsningsmidler
Sikkerhed	Installation af en kvalificeret elektriker eller varmemester; overhold IEEE-standarder

Ofte stillede spørgsmål - RET2000 M DANFOSS

Hvordan installerer jeg Danfoss RET2000 M termostaten?

Installer ca. 1,5 m over gulvet, væk fra træk og varmekilder. Overlad installationen til en kvalificeret elektriker eller en kompetent varmemester.

Hvilke strømforsyninger er mulige?

Termostaten fungerer enten på 230 VAC ±15%, 50/60 Hz, eller på 2 AA-batterier (2,5-3 VDC) med en levetid på mindst 2 år.

Hvordan indstiller jeg mikrokontakterne?

Juster mikrokontakterne til de nødvendige indstillinger: tænd/sluk (fast differens) eller krono (energibesparelse). Brug 6 eller 12 cyklusser til radiatorer, 3 cyklusser til gulvvarme.

Hvordan får jeg adgang til de avancerede indstillinger?

I standby-tilstand skal du trykke på V-knappen (opvarmning) eller ∧-knappen (køling), indtil standby-tilstanden nås, og hold derefter inde i 5 sekunder. Den grønne indikator blinker. Brug ∧/V til at ændre, tryk samtidig for at gemme.

Hvad betyder TPI-regulering?

TPI (Time Proportional Integral) er en reguleringsstrategi, der reducerer den gennemsnitlige vandtemperatur, forbedrer reguleringsnøjagtigheden og øger systemets effektivitet.

Hvad er temperaturområdet?

I opvarmningstilstand: fra 5°C til 30°C. I køletilstand: fra 16°C til 36°C.

Hvordan låser jeg knapperne?

Aktiver låsning via mikrokontakten. Tændingstemperaturen (S3) bruges derefter.

Hvad er termostatens ERP-klasse?

Klasse IV med en yderligere effektivitetsforøgelse på 2% takket være TPI-regulering.

Hvordan rengør jeg termostaten?

Rengør med en blød, tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Hvad er målene på RET2000 M?

Højde 84 mm, bredde 84 mm, dybde 35 mm.

BRUGSANVISNING RET2000 M DANFOSS

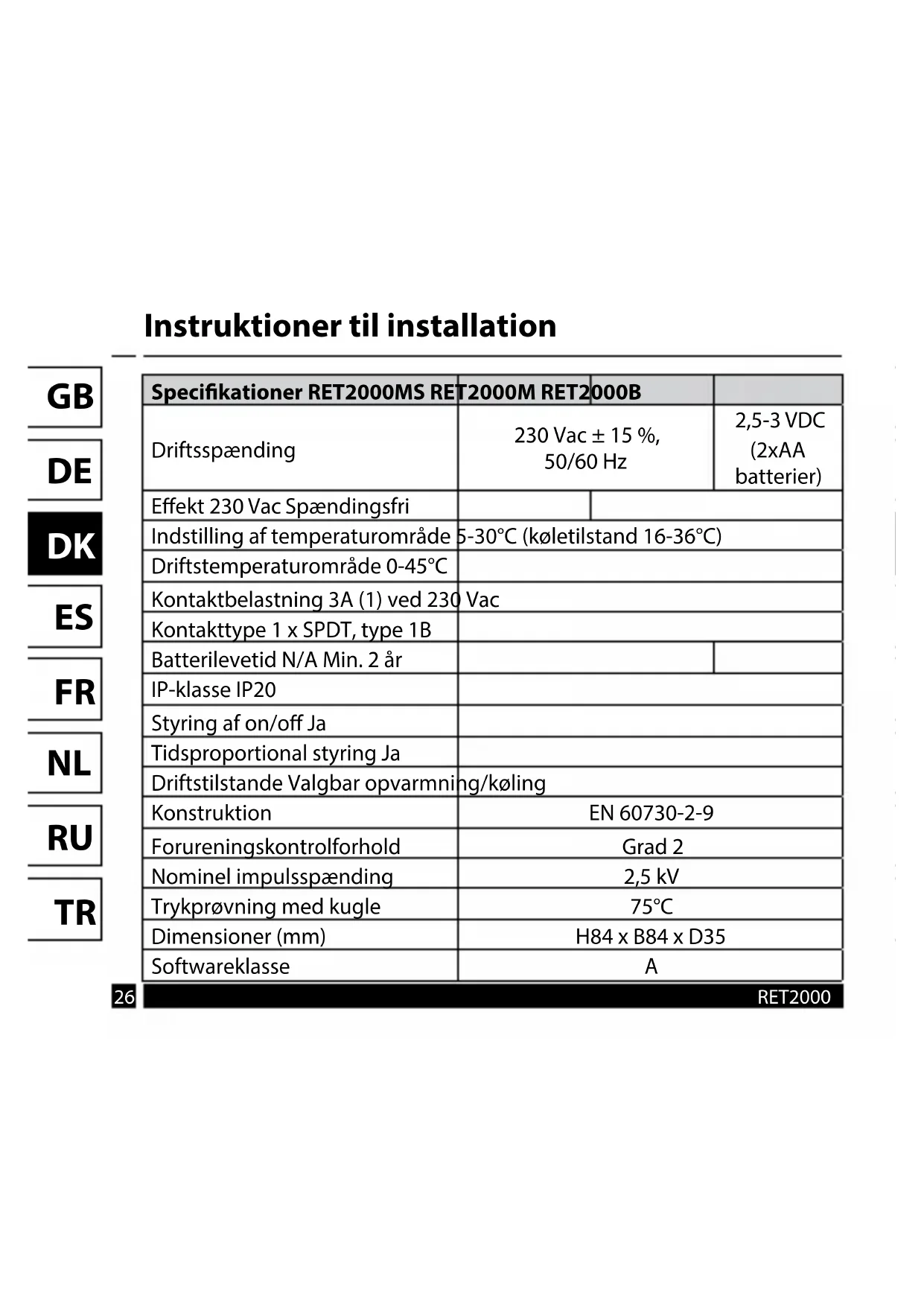

Instruktioner til installation

Specifikationer RET2000MS RET2000M RET2000B
Driftsspænding	230 Vac ± 15%, 50/60 Hz		2,5-3 VDC (2xAa batterier)
Effekt 230 Vac Spændingsfri
Indstilling af temperaturområde	5-30°C (køletilstand 16-36°C)
Driftstemperaturområde 0-45°C
Kontaktbelastning 3A (1) ved 230 Vac
Kontakttype 1 x SPDT, type 1B
Batterilevetid N/A Min. 2 År
IP-klasse IP20
Styring af on/off Ja
Tidsproportional styring Ja
Driftstilstande Valgbar opvarmning/køling
Konstruktion	EN 60730-2-9
Forureningskontrolforhold	Grad 2
Nominel impulsspænding	2,5 kV
Trykprøvning med kugle	75°C
Dimensioner (mm)	H84 x B84 x D35
Softwareklasse	A

RET2000

Instruktioner til installation

ERP-klasse
De produit, der er angivet i dette Dokument, er klassificeret i henhold til, og tillader gennemførelse af, ErP-directivets systempakkekort og ErP-systemdatamærkatet (ErP, energirelaterede produit). ErP-mærkningsp-ligten er gældende fra og med den 26. september 2015.
ERP-klasse Produkt	Produktfunktion og ErP-beskrivelse	Yderligere effektivités-forøgelse
IV	TPI-rumtermostat, til anvendelse sam-men med til/fra-effektvarmereEn elektronisk rumtermostat, der styrer på de termostatcyklusfrekvens og varmerens til/fra-frekvens under cyklus proportionelt med rumtemperaturen.TPI-styringsstrategien reducerer den gennemsnitlige vandtemperatur, giver en mere nøjagtighed styring af rum-temperaturen og forbedrer systemets effektivitet.	2%

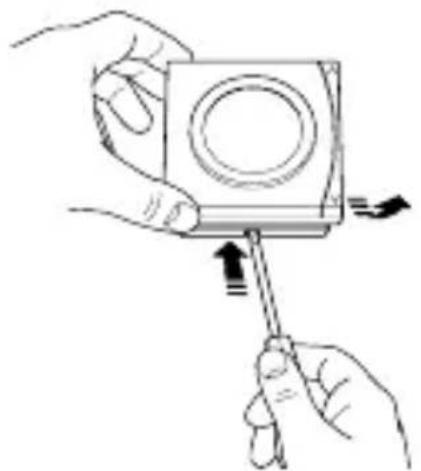

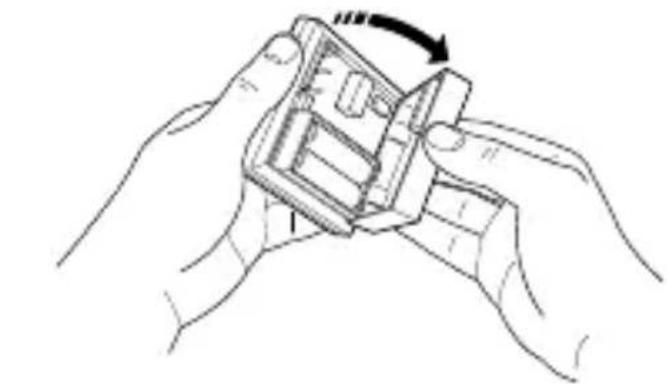

Montering

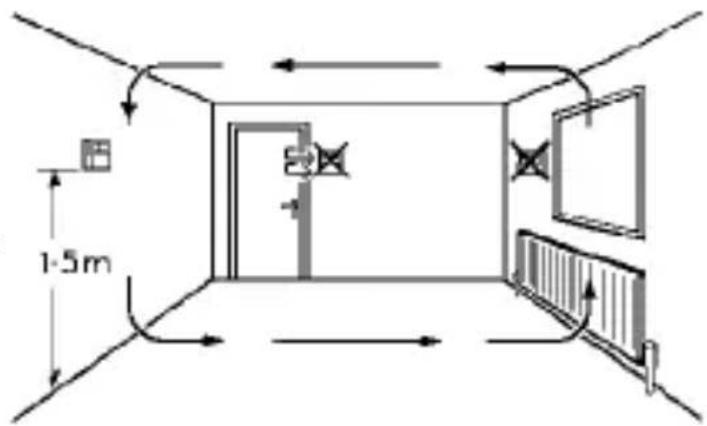

Fastgøres i en højde af ca. 1,5 m fra gulvet, hvor den ikke udsættes for træk og er på afstand af varmekildersom f.eks. radiatorer, aben ild eller direkte sollys.

Bemerk:

Dette produit på kun installereres af en autoriseret elektriker aller en faglært varmeinstallator og skal overholde den aktuelle udgave af IEEE's regler og bestemmelser vedrørende ledningsføring.

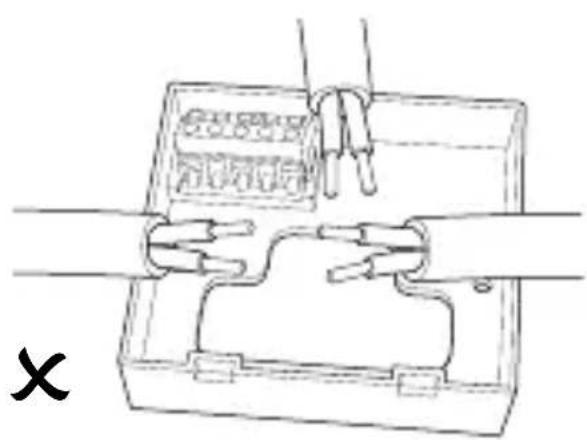

Ledningsføring

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

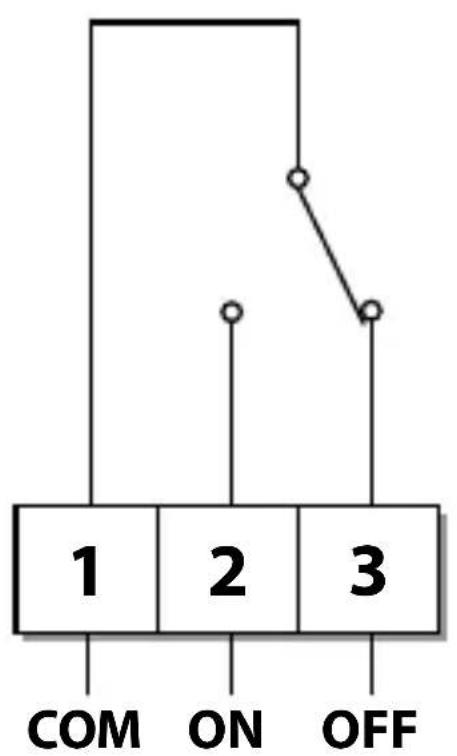

Ledningsføring

RET2000M

Ledningsføring

RET2000MS

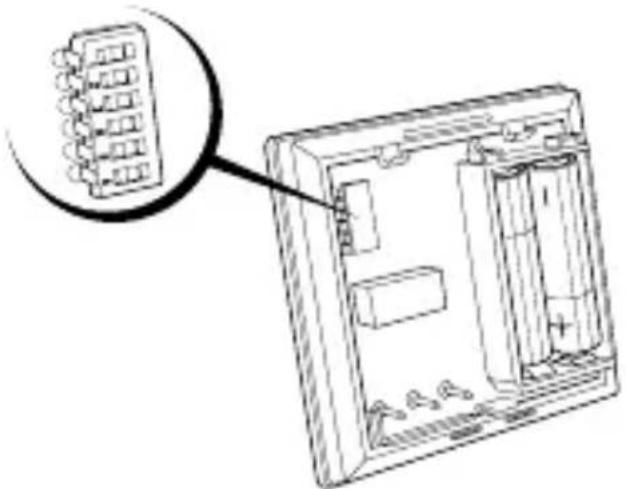

DIL-afbryderindstillinger

GB

DE

DK

ES

FR

NL

RU

TR

Skub DIL-afbryderne til de onskede indstlinger.

On/off - udgange tænder, hvis under den indstillede temperatur, og slukker, hvis over den indstillede temperatur. (omvendt i køletilstand)

CHRONO - energibesparende Funktion, der fyrer op under kedlen med regelmæssige intervaller for at bibeholde den indstillede temperatur og dermed sikre et miljø med en konstant temperatur for brugeren.

□ anvend 6 eller 12 cyklusser til radiatorsystemer
anvend 3 cyklusser til gulvarme

DIL-afbryderindstillinger

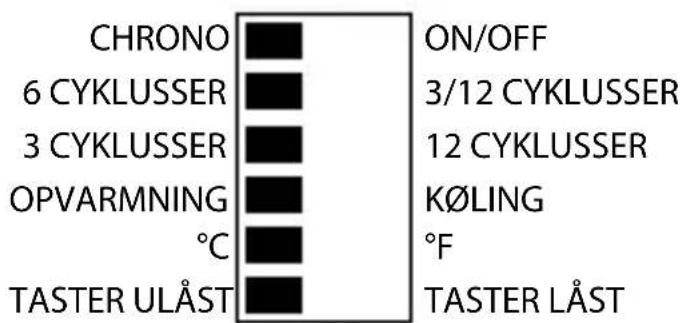

Varmevalg

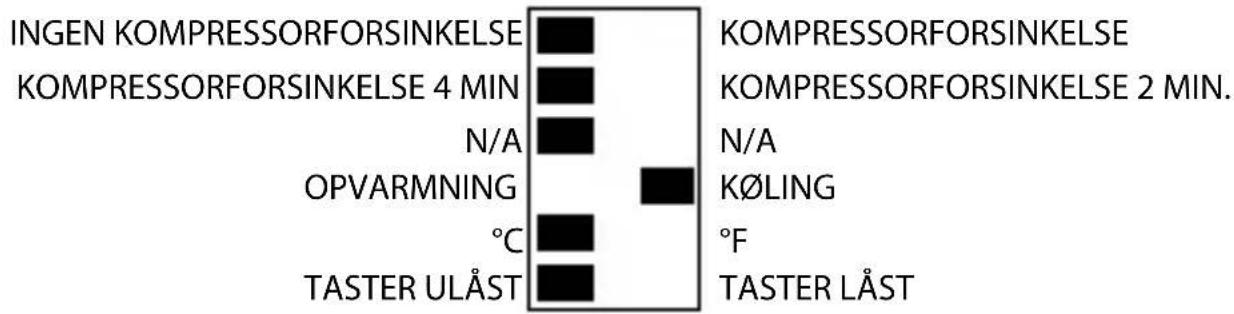

Kolevalg

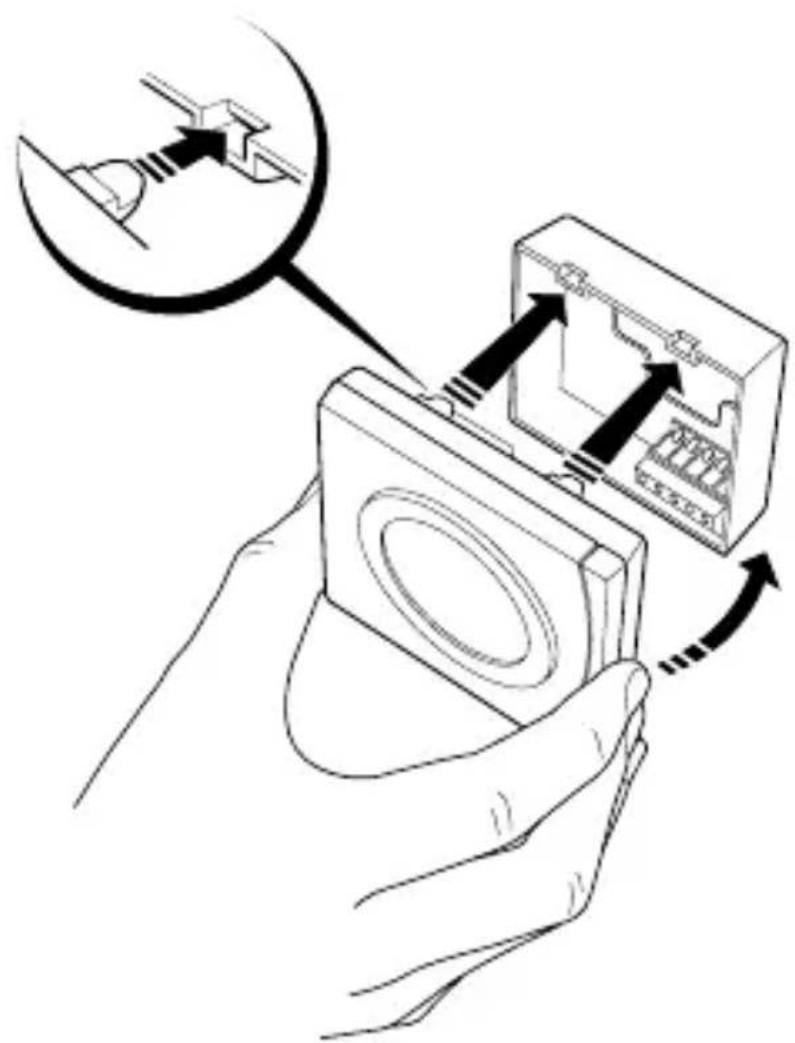

Montering

GB

DE

DK

ES

FR

NL

RU

TR

Låsning og begrænsning

RET2000 har en avanceret programmeringstilstand til opsætning af temperaturlåsning og indstillinger for begrænsning.

• Tryk på V-knappen,ningar termostaten er i varmetilstand,ller -knappen,ningar den er i køletilstand, indtil standbytilstand er naet.
• -knappen aller V-knappen slippes, hvorefter den holdes nedeigen i yderligere 5 sekunder, indtil termostaten er i avanceret programmeringstilstand.
• For at angive, at encheden er i avanceret programmeringstilstand, blinker standbyindikatoren, og displayet viser skiftevises indstillingstallet og den aktuelle vardy for den pageldende indstilling.
• Forændring af indstillingen trykkes enten på Λ-ller V-knappen.

• Forændring af indstillingen trykkes enten på Λ-ller V-knappen.

• Ved at trykke på og slippe begge knapper samtidigt bladres igennem trin S1-S3, og den aktuelt indstillede værdi gemmes, hvis den ændres.

• For at forlade avanceret programmeringstilstand og vende tilbage til standbytilstand skal du trykke på og holde begge knapper nede i mere end 5 sekunder.
• Hvis der under avanceret programmeringstilstand/DD: trykkes på nogen knapper i mere end 2 minutter, vender enheden automatisk tilbage til standbytilstand, og værdien for den aktuelle indstilling vil/DD: blive gemt.

S1 – nedre grænse for temperatur

Denne indstilling gør det muligt at fastsætte en nedre grænse for temperatur.Den nedre grænse kan indstilles til mellem 5 °C (41 °F) og 30 °C (86 °F) i varmetilstand, eller mellem 16 °C (61 °F) og 36 °C (97 °F) i køletilstand.

Standard – 5 °C/41 °F for varmetilstand eller 16 °C/61 °F for køletilstand.

S2 - øvre grænse for temperatur

Denne indstilling gør det muligt at fastsætte en øvre grænse for temperatur. Den øvre grænse kan indstilles til mellem 5 °C (41 °F) og 30 °C (86 °F) i varmetilstand, eller mellem 16 °C (61 °F) og 36 °C (97 °F) i køletilstand. Dette vil dog blive begrænset af den nedre grænse for temperatur, der blev fastsat i S1, og den øvre grænse for temperatur kan derfor ikke lavere end den nedre grænse for temperatur.

Standard - 30 °C/86 °F for varmetilstand eller 36 °C/97 °F for køletilstand.

S3 – sætpunkt for opstartstemperatur

Denne indstilling definerer det sætpunkt ved opstart,+när knaplåsen er aktiveret på DIL-afbryderen. Denne kan indstilles mullem de nedre og de øvre grænser for temperatur i S1 og S2.

Standard – 21 °C/70 °F for varmetilstand eller 24 °C/75 °F for køletilstand.
