GEBRUIKSAANWIJZING RET2000 M DANFOSS

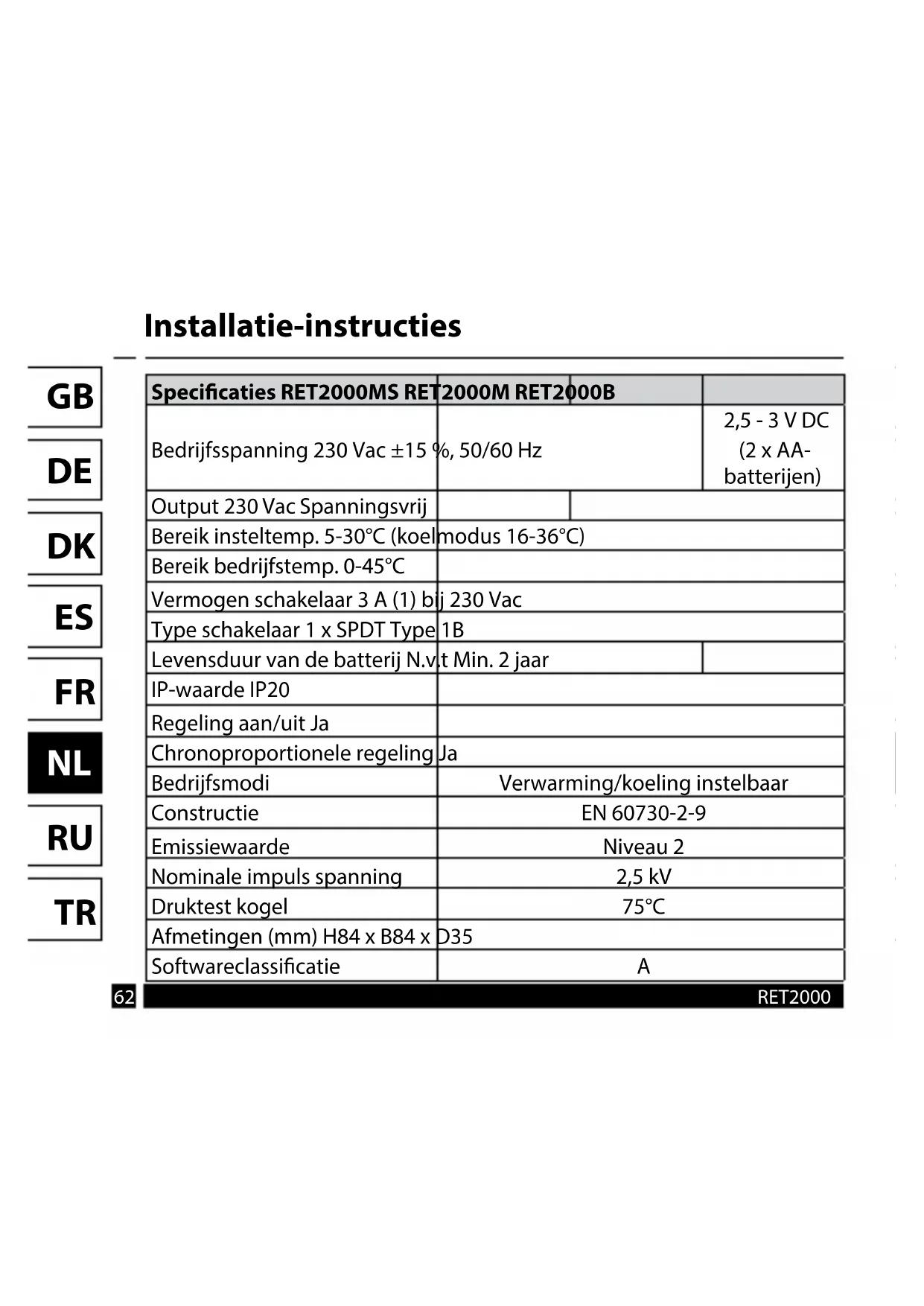

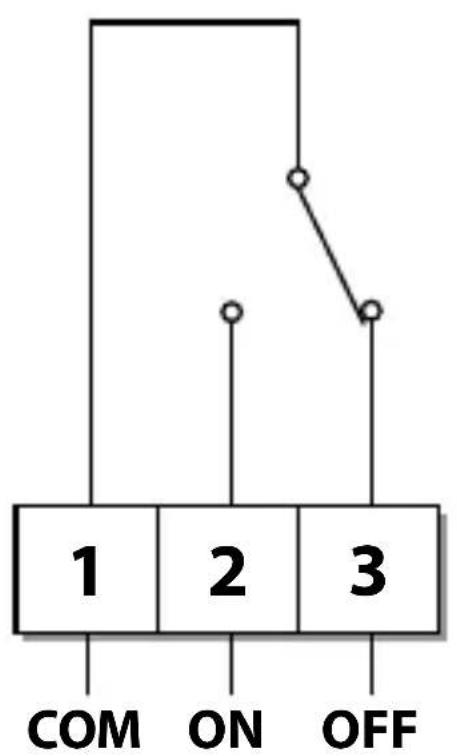

Specicaties RET2000MS RET2000M RET2000B Bedrijfsspanning 230 Vac ±15 %, 50/60 Hz 2,5 - 3 V DC (2 x AA- batterijen) Output 230 Vac Spanningsvrij Bereik insteltemp. 5-30°C (koelmodus 16-36°C) Bereik bedrijfstemp. 0-45°C Vermogen schakelaar 3 A (1) bij 230 Vac Type schakelaar 1 x SPDT Type 1B Levensduur van de batterij N.v.t Min. 2 jaar IP-waarde IP20 Regeling aan/uit Ja Chronoproportionele regeling Ja Bedrijfsmodi Verwarming/koeling instelbaar Constructie EN 60730-2-9 Emissiewaarde Niveau 2 Nominale impuls spanning 2,5 kV Druktest kogel 75°C Afmetingen (mm) H84 x B84 x D35 Softwareclassicatie A Installatie-instructiesDanfoss Heating

Installatie-instructies ErP-klasse De in dit document beschreven producten zijn geclassiceerd over- eenkomstig de richtlijn voor energiegerelateerde producten (ErP) en stellen u in staat om zowel het datablad voor het systeempakket als het ErP-systeemlabel aan te maken. De ErP-labelverplichting gaat in op 26 september 2015. ErP-klasse Productfunctie en ErP-beschrijving Extra rendement IV TPI-kamerthermostaat, voor gebruik met in-/uitschakelbare verwarmingen Een elektronische kamerthermostaat die zowel de cyclusfrequentie van de thermostaat als de aan/uit-verhouding binnen de verwarmingscyclus pro- portioneel met de kamertemperatuur regelt. De TPI-regelstrategie verlaagt de gemiddelde watertemperatuur, verbetert de nauwkeurigheid van de kamertemperatuurregeling en verhoogt het systeemrendement.

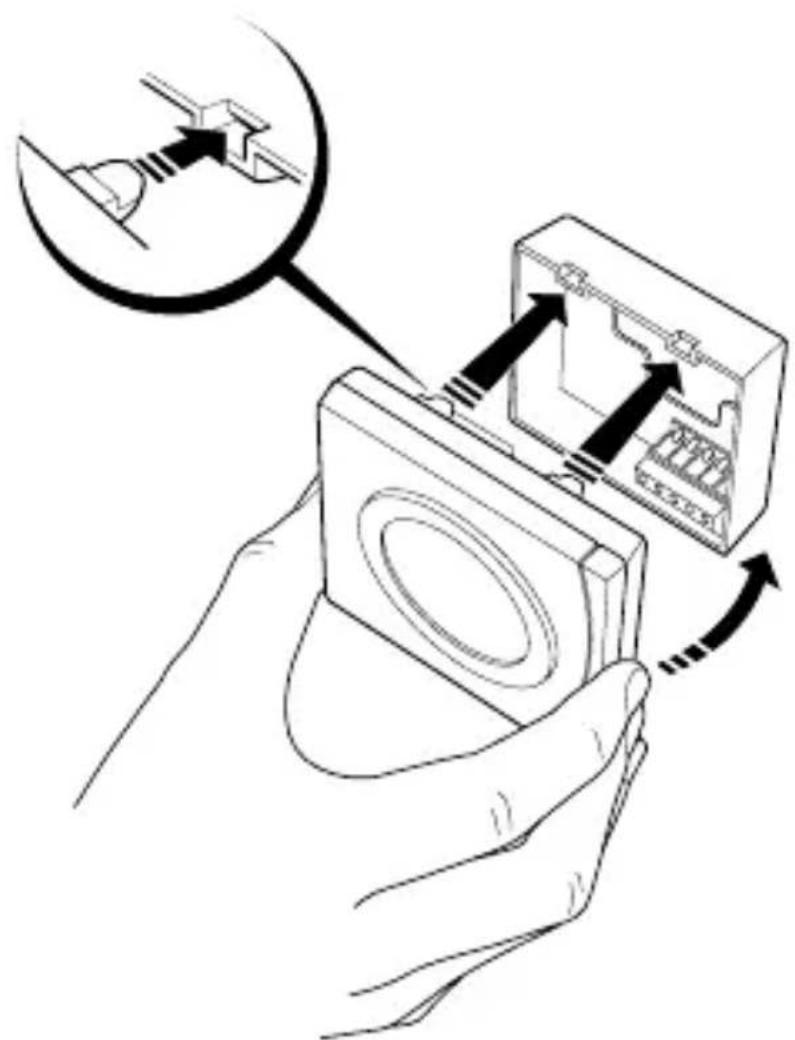

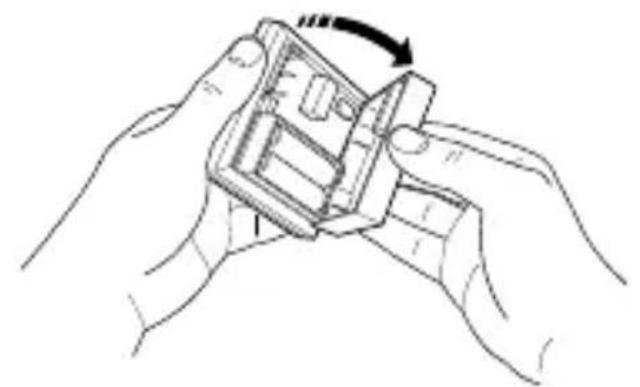

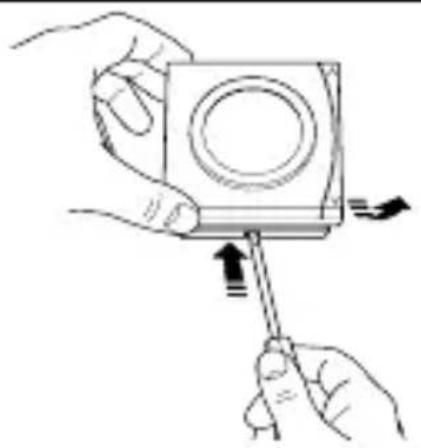

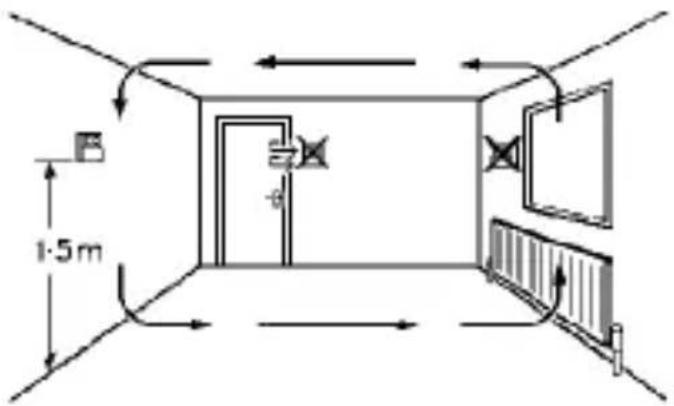

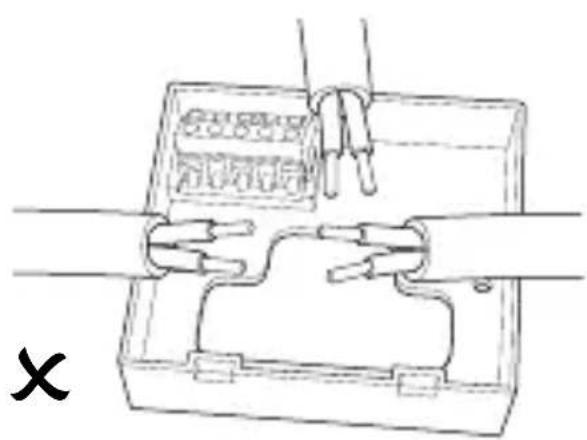

Montage Bevestig op een hoogte van ongeveer 1,5 m vanaf de vloer, uit de buurt van tocht of warmtebronnen zoals radiatoren, open vuur of direct zonlicht. Belangrijke opmerking: Dit product mag uitsluitend worden geïnstalleerd door een gekwaliceerde elektricien of een deskundige verwarmingsinstallateur in overeenstemming met de geldende IEEE-bedradingsvoorschriften.Danfoss Heating

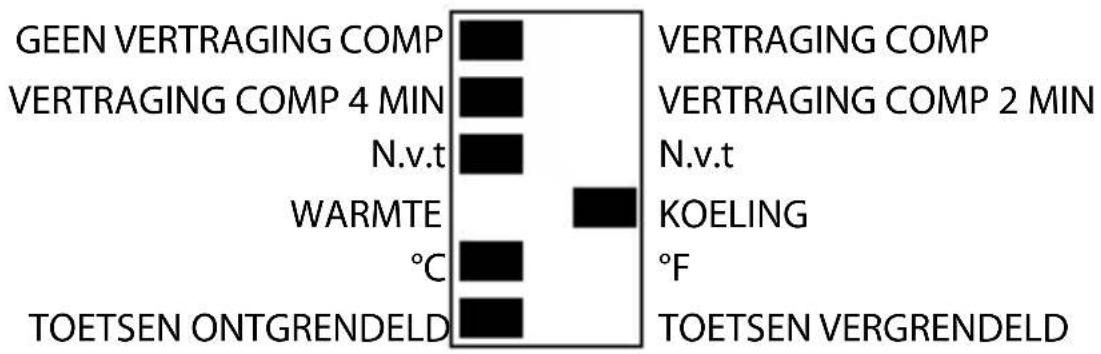

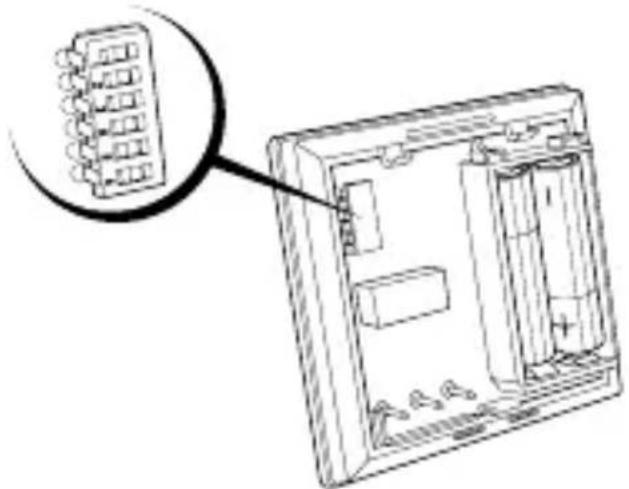

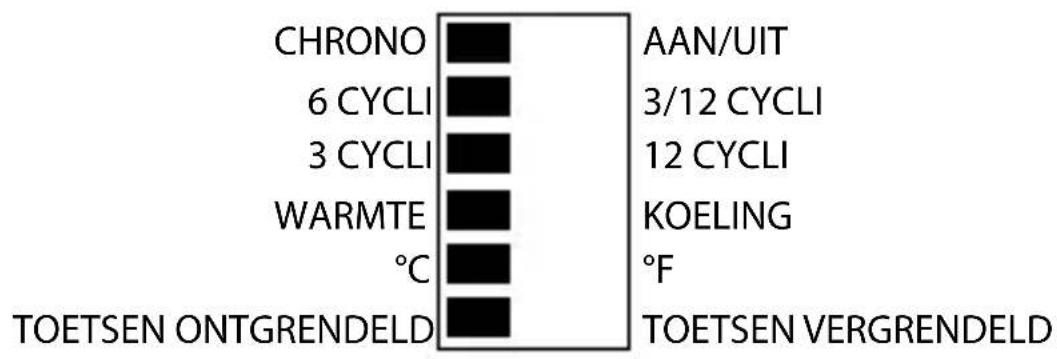

Instellingen DIP-schakelaar Schuif de DIP-schake- laars naar de gewenste instellingen. AAN/UIT - Output wordt ingeschakeld bij temperatuur lager dan ingestelde temperatuur en uitgeschakeld bij temperatuur hoger dan ingestelde temperatuur. (Omgekeerd in koelmodus.) CHRONO - Energiebesparende functie waarbij de boiler regelmatig wordt ingeschakeld om een ingestelde temperatuur te handhaven, waardoor er een constante omgevingstemperatuur ontstaat voor de gebruiker. o gebruik 6 of 12 cycli voor radiatorsystemen o gebruik 3 cycli voor vloerverwarmingDanfoss Heating

De RET2000 heeft een geavanceerde programmeermodus waarmee de vergrendeling en grenswaarden voor de temperatuur kunnen worden ingesteld.

• Druk op de knop V in de verwarmingsmodus of op de knop Λ in de koelmodus, totdat het apparaat in standby gaat.

• Knop Λ of V moet daarna worden losgelaten en nog eens 5 seconden ingedrukt worden gehouden om de geavanceerde programmeermodus te openen.

• Als de eenheid in de geavanceerde programmeermodus staat, knippert de indicator voor standby en wordt het nummer van de instelling, afgewisseld met de stroomwaarde voor die instelling, op het scherm weergegeven.

• U kunt de instelling wijzigen met de knop Λ of V. Vergrendelen en beperkenRET2000

• Als u beide knoppen tegelijkertijd indrukt en loslaat, bladert u door stappen S1 tot en met S3 en wordt de huidige ingestelde waarde na wijziging opgeslagen.

• Als u de geavanceerde programmeermodus wilt afsluiten en terug wilt keren naar standby, houd dan beide knoppen langer dan 5 seconden ingedrukt.

• Als er in de geavanceerde programmeermodus langer dan 2 minuten geen knoppen worden ingedrukt, gaat de eenheid automatisch terug naar standby en wordt de waarde voor de huidige instelling niet opgeslagen. S1 – Ondergrens temperatuur Met deze instelling kan er een ondergrens voor de temperatuur worden ingesteld. De ondergrens kan worden ingesteld tussen 5 °C (41 °F) en 30 °C (86 °F) in de verwarmingsmodus of tussen 16 °C (61 °F) en 36 °C (97 °F) in de koelmodus. Standaard – 5 °C/41 °F voor de verwarmingsmodus of 16 °C/61 °F voor de koelmodus.Danfoss Heating

S2 – Bovengrens temperatuur Met deze instelling kan er een bovengrens voor de temperatuur worden ingesteld. De bovengrens kan worden ingesteld tussen 5 °C (41 °F) en 30 °C (86 °F) in de verwarmingsmodus of tussen 16 °C (61 °F) en 36 °C (97 °F) in de koelmodus. Deze waarde wordt echter beperkt door de ondergrens voor de temperatuur die in S1 is ingesteld, dus kan de bovengrens voor de temperatuur niet lager zijn dan de ondergrens. Standaard – 30 °C/86 °F voor de verwarmingsmodus of 36 °C/97 °F voor de koelmodus. S3 – Instelpunt voor temperatuur bij opstarten Deze instelling bepaalt het instelpunt bij opstarten, als de knopvergrendeling is ingeschakeld voor de DIP-schakelaar. Dit kan worden ingesteld tussen de onder- en bovengrens voor de temperatuur die in S1 en S2 zijn ingesteld. Standaard – 21 °C/70 °F voor de verwarmingsmodus of 24 °C/75 °F voor de koelmodus.RET2000
