BEDIENUNGSANLEITUNG TP5001 DANFOSS
Dieses Produkt darf nur von einem qualifi zierten Elektriker oder Heizungsinstallateur gemäß der aktuellen Version der IEEE-Verkabelungsvorschriften installiert werden.
Produktspezifi kation
| Merkmale des Thermostaten TP5001 (A) TP5001-RF TP5001M (A) |
| Spannungsversorgung 2 Alkalibatterien Typ AA /MN1500 / LR | 230V, ±15%,50Hz |
| Datenerhalt dergespeicherten Informationen | während der gesamten Produktlebensdauer |
| Temperaturbereich | 5 bis 30°C |
| Werks-Voreinstellung vonKalender und Uhrzeit | automatischer Wechsel zwischenSommer- und Winterzeit |
| Schaltleistung desAusgangsrelais | 3(1) A, 10 bis230 V | n.v. 3(1)A, | 10-230V,Type 1B |
| Sendefrequenz(RF-Modelle) | n.v. 433,92 MHz n.v. | |
| Sendereichweite(RF-Modelle) | n.v. max. 30 m n.v. | |
| Eingänge für entfernteSensoren (nur A-Modelle) | können vom Installateur für entferntenTemperatursensor, Grenzwertsensor,Fensterkontakt oder telefonaktivierteSchaltkontakte eingestellt werden |
| Abmessungen (B x H x T) | 110 x 88 x 28 mm |
| geltende Norm | EN60730-2-9 (EN300220 für RF) |
| Nennstoßspannung | 2,5 kV |
| Kugel-Härteprüfung | 75°C |
| VerschmutzungssituationSteuergerät | normal |
| Temperaturgenauigkeit | ±1°C |
| Zeitgenauigkeit | ± 1 Minute pro Monat |
Wichtiger Hinweis für RF-Produkte: Achten Sie darauf, dass sich keine großen metallischen Objekte wie Heizkesselgehäuse oder andere große Geräte in direkter Linie zwischen Sender und Empfänger befinden. Die Kommunikation zwischen Thermostat und Empfänger wird dadurch beeinträchtigt.

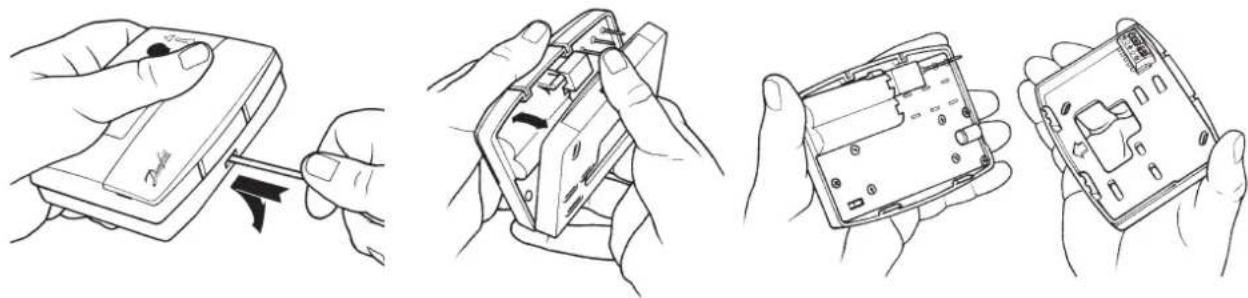

- Nehmen Sie zunächst den Wandhalter von der Geräterückseite ab.
- Von der oberen linken Ecke des Wandhalters gemessen müssen folgende Abstände frei bleiben, um das Modul noch aufstecken zu können: rechts 15mm, links 15mm, oben 30mm und unten 100mm.
• Thermostat und entfernter Raumsensor:

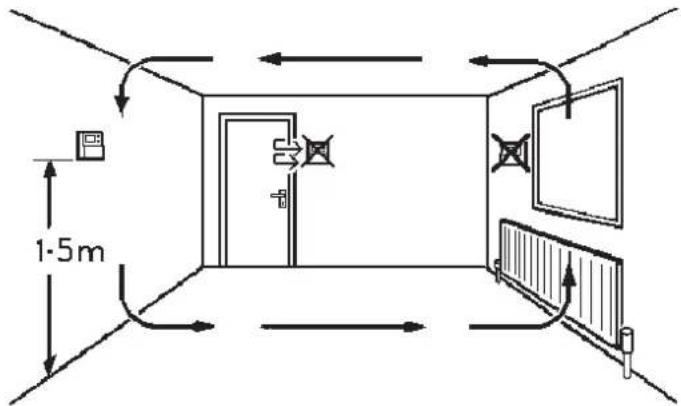

Bringen Sie das Gerät in etwa 1,5 m Höhe über dem Boden an. Es darf weder Zugluft noch Wärmequellen wie Heizkörpern, off einem Feuer oder direkter Sonneneinstrahlung ausgesetzt sein.
- Vor der Montage des Geräts müssen die zwei DIL-Schalter auf der Rückseite richtig eingestellt werden. Die Schalter sind werksseitig wie folgt voreingestellt.
bar

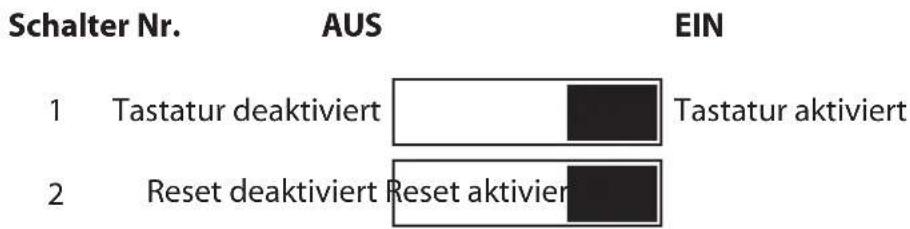

| Schalter Nr. | AUS | EIN |
|---|---|---|
| 1 | Tastatur deaktiviert | Tastatur aktiviert |
| 2 | Reset deaktiviert | Reset aktivier |
Fernfühler (nur „A“ Version)
Installation der Batterie
Bitte beachten Sie, dass die Batterien korrekt in das Batteriefach des TP5001(A) bzw. TP5001 RF eingesetzt werden. Eine Darstellung dazu ist im Batteriefach vorhanden.
Wichtig: Nachdem die Batterien eingesetzt wurden, drücken Sie bitte den RESET-Knopf, um den Thermostaten zu starten. Solange der RESET-Knopf nicht gedrückt wurde, bleibt möglicherweise das Display leer. Nach Betätigen des RESET-Knopfes erscheint das Display. Alle Daten, die Uhrzeit, sämtliche Voreinstellungen und die vorgenommenen Einstellungen bleiben im Gerät lebenslang gespeichert.
An manchen vorhandenen Thermostaten ist ein Nullleiter und/oder eine Erdungsverbindung angeschlossen. Der TP5001 benötigt diese Anschlüsse nicht. Sie dürfen NICHT an den TP5001 (Batterie-Versionen) angeschlossen werden. Isolieren
- Sie diese Leitungen stattdessen und rollen Sie diese im freien Platz hinter dem TP5001 zusammen.
Modelle mit Eingängen für entfernte Sensoren (Fernfühler)
TP5001A und TP5001MA besitzen einen Eingang zum Anschluss eines der folgenden Sensoren:
1) entfernter Raumtemperatur-Sensor (Fernfühler oder Strahlungsfühler als Zubehör erhältlich)
2) Grenzwertsensor, zum Beispiel Bodentemperatur-Sensor (als Zubehör erhältlich).
3) Fensterkontakte, Kartenleserkontakte oder Fernschalterkontakte.
Siehe Erweiterte Programmierung für Installateure.
Modelle mit Eingängen für entfernte Sensoren (Fernfühler)
Die Klemmleiste für Fernsteuerung bzw./ entfernte Sensoren befi ndet sich auf der Leiterplatte oberhalb des Batteriefachs.
Fernsteueranschlüsse
für Fernfühler oder Grenzwertsensor konfi guriert

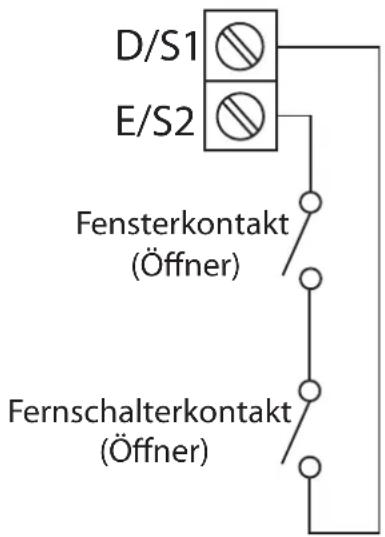

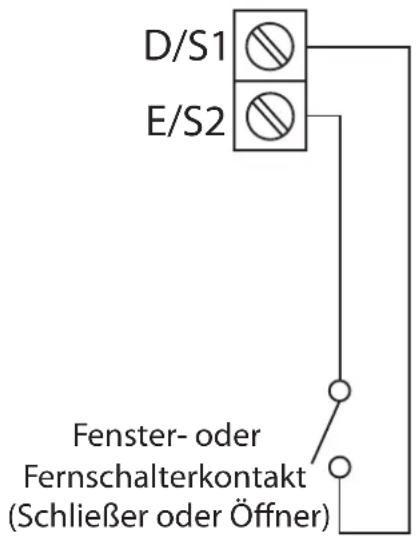

für Fensterkontakt
oder anderen Kontakt
wie z.B. Fernschalter
konfi guriert
für Fensterkontakt
oder anderen Kontakt
wie z.B. Fernschalter
konfi guriert

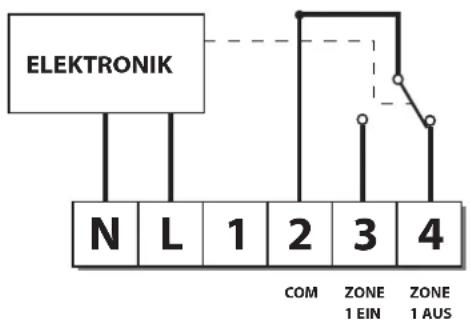

RX-Empfängerverkabelung (nur RF-Modelle)
RX1


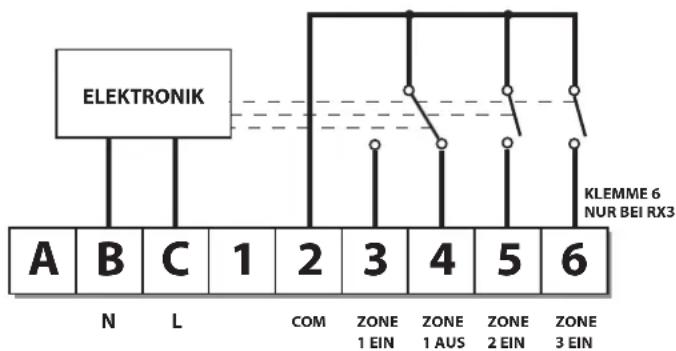

RX2 und RX3
1) Bei netzbetriebenen Systemen Anschluss 2 (COM) mit Netzspannung (L) verbinden (brücken).
2) Die Spannungsversorgung des Geräts darf nicht per Zeitschalter geschaltet sein.
D
WICHTIG
Um sicherzustellen, dass das Werksprogramm aktiviert ist und korrekt arbeitet, ist es erforderlich, dass Sie vor der Inbetriebnahme und Programmierung den RESET Knopf drücken und für kurze Zeit halten.
Anmeldung (nur RF-Modelle)
Werden Thermostat und Empfänger gemeinsam als Paket geliefert, wurden sie bereits im Werk aufeinander eingestellt und müssen nicht angemeldet werden (gilt nur für RX1).
Folgen Sie den Schritten 1 bis 5, um den RX-Empfänger auf das Signal des Thermostaten einzustellen.

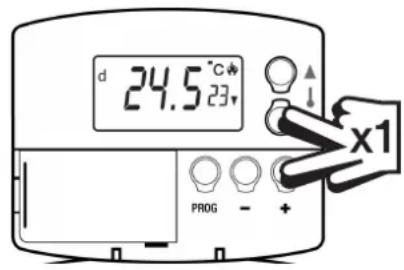

Schritt 1 TP5001-RF - Setzen Sie das Gerät durch Drücken der vertieften Reset-Taste zurück.
Schritt 2 Drücken und halten Sie die Tasten „V“ und „+“ drei Sekunden lang. (TP5001 RF sendet nun drei Minuten lang sein spezifi sches Signal.)
Schritt 3 RX1 - Drücken und halten Sie die Tasten „PROG“ und „CH1“ drei Sekunden lang, bis die grüne Lampe einmal blinkt.
Schritt 4 RX2 (falls vorhanden)
Stat 1 - Führen Sie die Schritte 1 bis 3 und 5 durch.
Stat 2 - Führen Sie die Schritte 1 bis 2 durch. Drücken Sie dann am RX2 die Tasten „PROG“ und „CH2“.
RX3 (falls vorhanden)
Stat 1 - führen Sie die Schritte 1 bis 3 und 5 durch.
Stat 2 - Führen Sie die Schritte 1 bis 2 durch. Drücken Sie dann am RX3 die Tasten „PROG“ und „CH2“. Führen Sie Schritt 5 durch.
Stat 3 - Führen Sie die Schritte 1 bis 2 durch. Drücken Sie dann am RX3 die Tasten „PROG“ und „CH3“.
Schritt 5 TP5001-RF - Stellen Sie mit V oder Λ die gewünschte Temperatur ein. Das Gerät kehrt in den normalen Betriebsmodus zurück.
Der TP5001 besitzt eine Reihe erweiterter, vom Benutzer einstellbarer Funktionen. Der Zugriff auf diese Funktionen ist unter Erweiterte Programmierung für Benutzer in der Bedienungsanleitung erklärt.
Erweiterte Programmierung für Installateure
Der TP5001 besitzt eine Reihe zusätzlicher, erweiterter Funktionen, die vom Installateur eingestellt werden können. Sie können die Effi zienz des Systems steigern. Bei Bedarf können auch die Benutzerfunktionen des Geräts geändert werden. Der Zugriff auf diese Funktionen erfolgt über "Erweiterte Programmierung für Installateure". Diese Einstellungen sind optional und nur dann erforderlich, wenn der erweiterte Funktionsumfang benötigt wird.
Zugriff auf den erweiterten Programmiermodus für Installateure
Mit folgenden Schritten gelangen Sie zu "Erweiterte Programmierung für Installateure":
a) Drücken und halten Sie die Tasten „V“ und „PROG“ 3 Sekunden lang, um zu “Erweiterte Programmierung für Benutzer“ zu gelangen. Die Anzeige wechselt in den gezeigten Zustand.
b) Drücken und halten Sie die Tasten „V“, „Λ“ und „PROG“ 5 Sekunden lang, um in die “Erweiterte Programmierung für Installateure“ zu gelangen. Die Anzeige wechselt in den gezeigten Zustand.
c) Scrollen Sie mit den Tasten „+“ und „-“ zwischen den einzelnen Optionen vor- und zurück. Mit „V“ und „Λ“ ändern Sie die Einstellung der jeweiligen Option. Die blinkende Zahl rechts in der Anzeige zeigt die Nummer der gewählten Option. Die großen Zeichen zeigen die jeweilige Einstellung an.
d) Um zu RUN zurückzukehren, drücken Sie die Taste „PROG“ und halten Sie diese gedrückt, bis der Doppelpunkt in der Anzeige blinkt.
| Option 30 - Obergrenze des Temperaturbereichs einstellen |
| Hier kann der obere Grenzwert des Thermostat-Einstellbereichs elektronisch eingeschränkt werden. Drücken Sie „+“ bis Option 30 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |  |
| Einstellung 40 bis 5°C (Werks-Voreinstellung 30°C) |
| Option 31 - Untergrenze des Temperaturbereichs einstellen |
| Hier kann der untere Grenzwert des Thermostat-Einstellbereichs elektronisch eingeschränkt werden. Drücken Sie „+“ bis Option 31 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |  |
| Einstellung 5 | bis 40°C (Werks-Voreinstellung 5°C) |
| Option 32 - Ausschalten am unteren Grenzwert aktivieren |
| Hier kann eine AUS-Funktion gewählt werden, wenn ein Sollwert unterhalb des unteren Grenzwerts gewählt ist. Drücken Sie „+“ bis Option 32 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| Einstellung 0 | deaktiviert |
| Einstellung 1 | aktiviert (Werks-Voreinstellung) |
| Option 33 - Einschalten am oberen Grenzwert aktivieren |
| Hier kann eine EIN-Funktion gewählt werden, wenn ein Sollwert oberhalb des oberen Grenzwerts gewählt ist. Drücken Sie „+“ bis Option 33 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| Einstellung 0 | deaktiviert (Werks-Voreinstellung) |
| Einstellung 1 | aktiviert |
| Option 34 - EIN/AUS oder chrono-proportionale Zyklus einstellen |
| Hier kann der Thermostat auf eine einfache EIN/AUS-Regelung oder auf einen chrono-proportionalen Zyklus (PI-Regelung) eingestellt werden. Drücken Sie „+“ bis Option 34 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| 0 EIN/AUS |
| 3 drei Zyklen pro Stunde |
| 6 sechs | Zyklen pro Stunde (Werks-Voreinstellung) |
| 9 neun | Zyklen pro Stunde |
| 12 zwölf | Zyklen pro Stunde |
| Option 35 - einstellen (Option 34 auf 3, 6, 9 oder 12 eingestellt)(lassen Sie sich vor dieser Einstellung beraten) |
| Hier lässt sich die Integrationszeit der PI-Regelungeinstellen und damit die Regelgenauigkeit verbessern. Diese Einstellung sollte nur nach Rücksprache mit dem Hersteller geändert werden. Drücken Sie „+“ bis Option 35 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| 2.5 Integrationszeit auf 2,5% eingestellt(Werks-Voreinstellung) |
| 5 Integrationszeit auf 5% eingestellt |
| 10 Integrationszeit auf 10% eingestellt |
| Option 36 - Übersteuerung der Temperatur einstellen |
| Hier kann festgelegt werden, wie stark der Benutzer die Temperatur temporär ändern kann. Drücken Sie „+“ bis Option 36 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| Einstellung 0 | unbegrenzt (Werks-Voreinstellung) |
| Einstellung 1 | auf ± 2^ begrenzt |
| Einstellung 2 | keine temporäre Einstellung möglich |
| Option 37 - Übersteuerung der Zeitdauer einstellen (Option 36 auf 1 oder 2 eingestellt) |
| Hier kann festgelegt werden, wie lange eine temporäre Temperatureinstellung durch den Benutzer gültig ist. Drücken Sie „+“ bis Option 37 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| Einstellung 0 | bis zum nächsten Schaltpunkt (Werks-Voreinstellung) |
| Einstellung 1 | eine Stunde |
| Einstellung 2 | zwei Stunden |
| Einstellung 3 | drei Stunden |
| Einstellung 4 | vier Stunden |
| Option 38 - Relaiszustand bei schwacher Batterie (nur batteriebetriebene Produkte) |
| Hier kann festgelegt werden, welchen Zustand das Relais haben soll, wenn sich das Gerät wegen leerer Batterie abschaltet. Drücken Sie „+“ bis Option 38 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| Einstellung 0 | Relaisausgänge werden ausgeschaltet (Werks-Voreinstellung) |
| Einstellung 1 | Relaisausgänge werden eingeschaltet |
| Option 40 - Anzahl der Schaltpunkte |
| Hier wird die Anzahl der Schaltpunkte pro Tag eingestellt. Pro Tag sind entweder 2, 4 bzw. 6 Schaltpunkte möglich oder das Gerät läuft im Thermostat-Modus. Drücken Sie „+“, bis Option 40 angezeigt wird. Mit „Λ“ oder „V“ wählen Sie die gewünschte Einstellung. |
| 1 Ther | mostat-Modus |
| 2 Zwei | Schaltpunkte pro Tag |
| 4 Vier | Schaltpunkte pro Tag |
| 6 Sechs | Schaltpunkte pro Tag (Werks-Voreinstellung) |
| Option 41 - Betriebsart (5+2 Tage oder 24 Stunden) |
| Dadurch wird das Thermostat auf einen Betrieb im 5+2-Tage-Modus oder im 24-Studen-Modus festgelegt. Drücken Sie „Λ” oder „V” wählen Sie die gewünschte Einstellung. |  |
| 5-2 5+2 Tage (Werks-Voreinstellung) |
| 24 24 Stunden |
Option 70 - Tastenfeld-Freigabe
| Hier kann festgelegt werden, welche Tastenfeldfunktionen dem Benutzer zur Verfügung stehen. Die Einstellung ist nur aktiv, wenn der DIL-Schalter 1 auf „Tastatur deaktiviert“ gestellt ist. Drücken Sie „+“ bis Option 70 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| Einstellung 0 | normale Sperre: nur Programmierfunktionen gesperrt (Werks-Voreinstellung) |
| Einstellung 1 | vollständige Sperre: alle Tasten deaktiviert |
Option 71 - Zufallsstart (nur Modelle für 24 V / 230 V)
| Hier kann ein zufälliger Einschaltzeitpunkt nach Stromausfällen eingestellt werden. So lässt sich die Belastung des Stromnetzes beim Wiedereinschalten reduzieren. Die zufallsgesteuerte Verzögerung beträgt 2 bis 90 Sekunden. Drücken Sie „+“ bis Option 71 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| Einstellung 0 | deaktiviert (Werks-Voreinstellung) |
| Einstellung 1 | aktiviert |
Option 72 - Standort-Referenznummer
| Hier können Eigentümer mehrerer Standorte eine Standort-Referenznummer in den Thermostat programmieren. Drücken Sie „+“ bis Option 72 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| Einstellung | beliebige Zahl zwischen 00 und 99 |
| Werks-Voreinstellung ist 00 |
| Option 73 - Thermostat-Referenznummer |
| Hier kann der Eigentümer eine Thermostat-Referenznummer in den Thermostat programmieren. Drücken Sie „+“ bis Option 73 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |  |
| Einstellung beliebige Zahl zwischen 000 und 999 |
| Werks-Voreinstellung ist 000 |
| Option 74 - Datumsformat für Kalender |
| Hier kann das Datumsformat eingestellt werden. Drücken Sie „+“ bis Option 74 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |  |
| Einstellung 0 | europäisch (TT/MM/JJ), (Werks-Voreinstellung) |
| Einstellung 1 | nordamerikanisch (MM/TT/JJ) |
| Option 81 - Thermostatkalibrierung |
| Hier kann der Thermostat um bis zu ± 1,5^ kalibriert werden. Drücken Sie „+“ bis Option 81 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |  |
| Einstellung | beliebiger Wert zwischen -1,5^ und +1,5^ (Werks-Voreinstellung 0^ ) |
| Option 90 - Typ des Fernfühlers festlegen,nur „A“-Modelle |
| Hier kann der Eingang für den Typ des Fernfühlers konfiguriert werden. Drücken Sie „+“ bis Option 90 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. |
| Einstellung 0 | kein Fernfühler-Sensor angeschlossen(Werks-Voreinstellung bei “A”- Modellen) |
| Einstellung 1 | Raum- oder Leitungssensor angeschlossen, interner Sensor deaktiviert |
| Einstellung 2 | Grenzwertsensor angeschlossen, Sollwert-einstellung siehe Option 93 |
| Einstellung 3 | konfiguriert als digitaler Eingang für Fenster-, Kartenleser- oder Fernschalterkontakt, Einstellung für Öff ner- oder Schließerkontakte siehe Option 94 |
| Option 93 - Sollwert des Grenzwertsensors festlegen,nur „A“-Modelle (Option 90 auf „2“ eingestellt) |
| Hier kann der Thermostat-Grenzwertsensor eingestellt werden. Eine typische Anwendung ist eine Fußbodenheizung. Drücken Sie „+“ bis Option 93 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. Wenn die vom Grenzwertsensor erfasste Temperatur den Grenzwert überschreitet, wird der Ausgang ausgeschaltet, bis die Temperatur um 2°C gefallen ist. Im Display blinkt „F10“. |
| Einstellung | beliebiger Wert zwischen 20 und 50°C(Werks-Voreinstellung 27°C) |
| Option 94 - Schaltertyp für digitalen Eingang festlegen,nur „A“-Modelle (Option 90 auf „3“ eingestellt) |
| Hier kann der Schaltertyp für den digitalen Eingangkonfiguriert werden. Drücken Sie „+“ bis Option94 angezeigt wird. Mit „V“ und „Λ“ wählen Sie diegewünschte Einstellung. |
| Einstellung 0 | Öffnerkontakte: geöffnete Kontakte erzwingen denThermostatbetrieb des Geräts, geschlossene Kontaktebedeuten normalen Betrieb |
| Einstellung 1 | Schließerkontakte: geschlossene Kontakte erzwingenden Thermostatbetrieb des Geräts, geöff nete Kontaktebedeuten normalen Betrieb (Werks-Voreinstellung) |
