MANUALE UTENTE TP5001 DANFOSS
Istruzioni per l'installazione
Nota: Il prodotto deve essere installato esclusivamente da un elettricista qualifi cato o da un installatore specializzato in impianti di riscaldamento; l'installazione deve essere effettuata conformemente all'edizione corrente delle norme IEEE sul cablaggio.
Specifi che del prodotto
| Caratteristiche del termostato | TP5001 (A) TP5001 | -RF TP5001M (A) | |
| Alimentazione 2 batterie alcali | ne AA/MN1500/LR | 230V, ±15%, 50Hz |
| Supporto memoria Memorizzaz | zione dei dati per tutta la vita utile del prodotto |
| Gamma di temperatura rilevata | 5-30°C |
| Orologio calendario impostato in fabbrica | Commutazione automatica ora estiva/invernale |
| Azione di commutazione del relè di uscita | 3(1)A, 10-230V | N/A 3(1)A, | 10-230V, Type 1B |
| Frequenza di trasmissione (modelli RF) | N/A | 433.92MHz | N/A |
| Gamma di trasmissione (modelli RF) | N/A | 30m max. | N/A |
| Ingressi sensore remoto (solo modelli A) | Impostabili dall'installatore per sensore di temperatura remoto, sensore di limite, contatto finestra o contatti switch attivati telefonicamente |
| Dimensioni (mm) | 110 (larghezza), 88 (altezza), 28 (profondità) |
| Standard di progettazione | EN60730-2-9 (EN300220 per RF) |
| Tensione nominale ad impulso | 2.5kV |
| Prova di pressione con sfere | 75°C |
| Situazione controllo inquinamento | Livello 2 |
| Precisione temperatura | ±1°C |
| Precisione dell'ora | ±1 min. al mese |

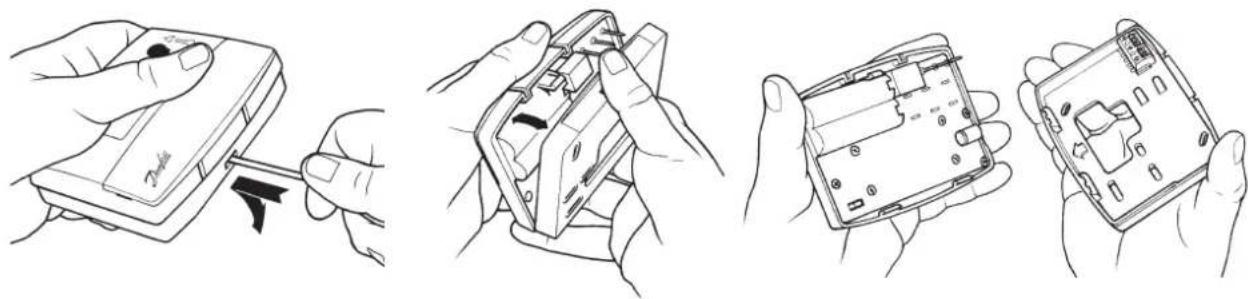

- Rimuovere innanzitutto la piastra per il montaggio alla parete dal retro dell'unità.
- Per poter montare il modulo a innesto, è necessario che in corrispondenza dell'angolo superiore sinistro della piastra per il montaggio a parete venga lasciato uno spazio di almeno 15 mm a destra, 15 mm a sinistra, 30 mm sopra e 100 mm sotto.
- Termostato e sensore ambiente remoto:

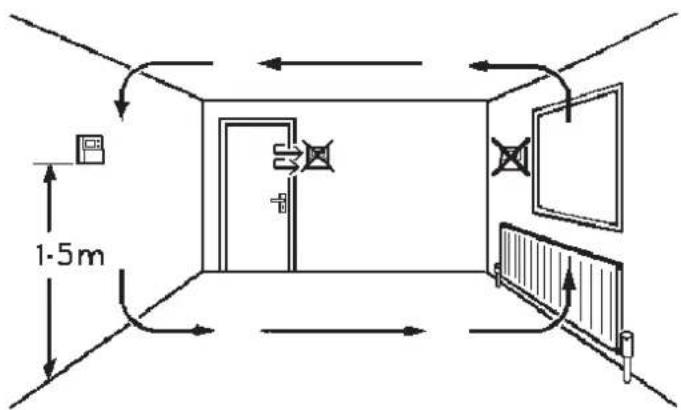

Fissare l'unità a un'altezza di circa 1,5 m dal suolo, lontano da correnti d'aria o fonti di calore, quali termosifoni, fi amme aperte o la luce del sole diretta.

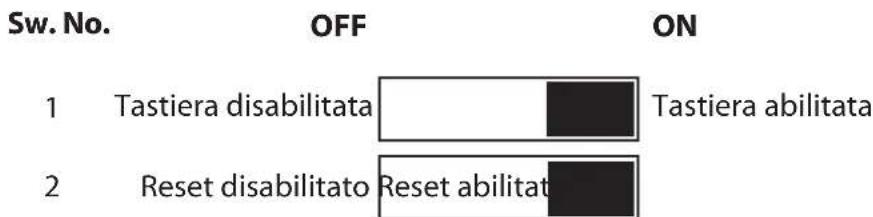

- Prima di procedere al montaggio è necessario spostare i 2 DIL switch sul retro dell'unità nella posizione richiesta. Di seguito vengono mostrate le impostazioni di fabbrica.
Connessioni di alimentazione
Connessioni di uscita,
tutti i modelli dotati di
cablaggio
Modelli M 230 V
Sensore remoto
(solo versione A)
Installazione delle batterie
Quando si installano le batterie nei modelli TP5001 e TP5001 RF accertarsi di rispettarne la corretta polarità, indicata all'interno del vano batterie.
Importante: dopo avere installato le batterie premere e rilasciare il pulsante RESET per avviare l'unità. Il display potrebbe risultare vuoto fi no a che non viene completata questa operazione. Una volta rilasciato il pulsante, il display si attiverà. Tutte le impostazioni relative alla data, all'ora, alla programmazione e alla programmazione manuale vengono mantenute per tutta la vita utile del prodotto.
! Alcuni termostati esistenti sono dotati di cavo di collegamento neutro e/o di terra. Tali cavi non sono necessari alla gamma TP5001 (modelli a batteria) e NON devono essere collegati a nessun terminale dei modelli di tale gamma. Devono anzi essere isolati elettricamente e avvolti nell'apposita cavità sul retro dei modelli TP5001.
Modelli con ingressi per sensori remoti
I modelli TP5001A e TP5001MA sono dotati di un ingresso che può essere utilizzato per il collegamento a uno dei seguenti dispositivi:
1) sensore di temperatura ambiente remoto (in vendita come optional).
2) sensore di limite, ad esempio, sensore di temperatura al suolo (in vendita come optional).
3) contatti fi nestra, contatti per lettori di schede o contatti per teleswitch.
Per le istruzioni per la confi gurazione vedere Opzioni di programmazione avanzata per l'installatore.

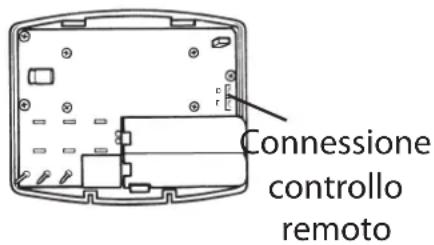

Modelli con ingressi per sensori remoti
La morsettiera per il rilevamento/controllo remoto è posizionata sulla scheda dei circuiti sopra il vano batterie.
Confi gurazione per sensore di limite o sensore ambiente remoto

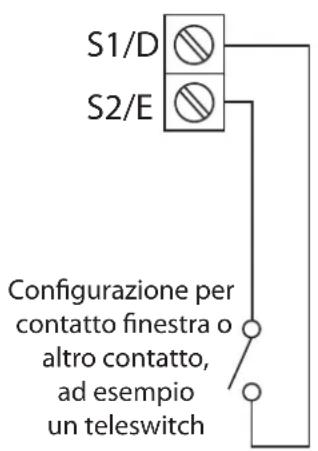

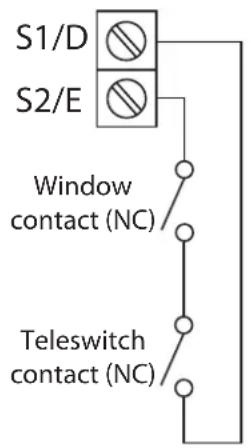

Confi gurazione per contatto fi nesta o altro contatto, ad esempio un teleswitch
Confi gurazione per contatto fi nesta o altro contatto, ad esempio un teleswitch

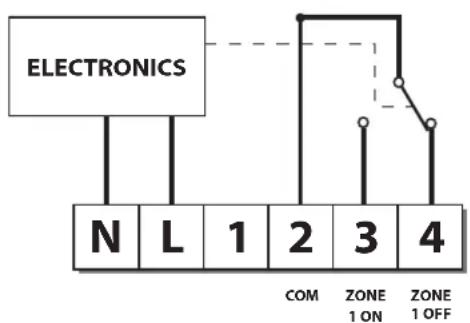

RX1


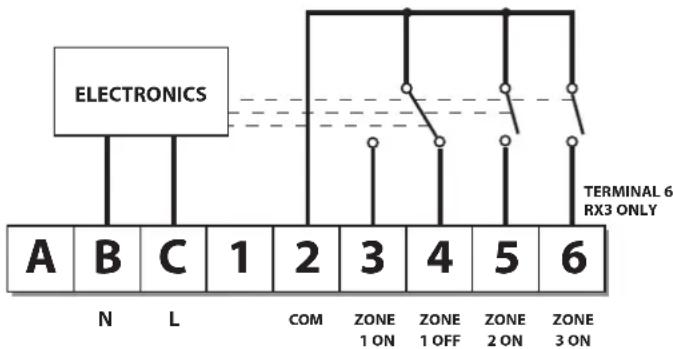

RX2 & RX3
1) In caso di sistemi alimentati tramite tensione di rete collegare il terminale 2 al circuito di alimentazione in rete.
2) L'alimentazione all'unità non deve essere commutata tramite un interruttore a tempo.
IMPORTANTE
Al fi ne di accertarsi che vengano impostati i programmi di fabbrica e che il microcomputer funzioni correttamente è essenziale premere e mantenere premuto il pulsante RESET prima di iniziare la messa in servizio o la programmazione.
Messa in servizio (solo modelli RF)
Se il termostato e il ricevitore sono stati forniti insieme in un'unica confezione, le unità sono già state sintonizzate in fabbrica; non sono pertanto necessarie ulteriori operazioni (solo RX1).
Per sintonizzare il ricevitore RX sulla frequenza del segnale del termostato, seguire i punti 1-5 della procedura riportata di seguito.
Punto 1 TP5001-RF
Resettare l'unità premendo il pulsante rientrato di reset.
Punto 2 Premere e mantenere premuti i pulsanti V e + per 3 secondi (il modello TP5001-RF trasmette un segnale univoco in maniera continuata per 3 minuti).

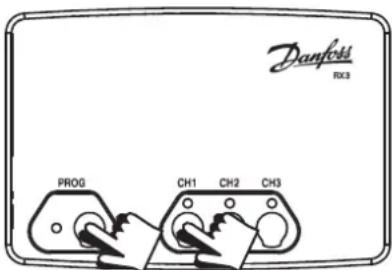

Punto 3 RX1
Premere e mantenere premuti i pulsanti PROG e CH1 per 3 secondi fi no a che la spia verde non lampeggia una volta.
Punto 4 RX2 (se applicabile)
Termostato 1 - Eseguire le operazioni descritte nei punti 1-3 e 5.
Termostato 2 – Eseguire le operazioni descritte nei punti 1-2, quindi premere PROG e CH2 su RX2.
RX3 (se applicabile)
Termostato 1 – Eseguire le operazioni descritte nei punti 1-3 e 5.
Termostato 2 – Eseguire le operazioni descritte nei punti 1-2, quindi premere PROG e CH2 su RX3; passare quindi al punto 5.
Termostato 3 – Eseguire le operazioni descritte nei passaggi 1-2, quindi premere PROG e CH3 su RX3.
Passaggio 5 TP5001-RF

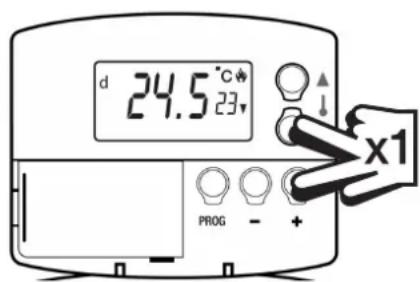

Premere V or Λ per selezionare la temperatura – l'unità tornerà alla modalità operativa.
Opzioni di programmazione avanzate per l'installatore
La gamma TP5001 è dotata di una serie di funzionalità avanzate impostabili dall'utente. È possibile accedervi attraverso una modalità di programmazione avanzata per l'utente; per ulteriori dettagli fare riferimento a Programmazione avanzata per l'utente nelle istruzioni per l'utente.
Opzioni di programmazione avanzate per l'installatore
La gamma TP5001 è inoltre dotata di una serie aggiuntiva di funzioni avanzate impostabili dall'installatore che consentono di migliorare l'efficienza operativa del sistema e, se necessario, di modificare la funzionalità del prodotto in base alle esigenze dell'utente. Tali funzioni sono accessibili attraverso una modalità di programmazione avanzata riservata all'installatore. Queste impostazioni sono opzionali e devono essere eff ettuate esclusivamente in caso di richiesta di ulteriore potenziamento delle funzioni.
Accesso alla modalità di programmazione avanzata per l'installatore
Per accedere alla modalità di programmazione avanzata per l'installatore
attenersi ai passaggi descritti di seguito:
a) Premere e mantenere premuti i pulsanti V e PROG per 3 secondi per accedere alla programmazione avanzata per l'utente; sul display verrà visualizzato quanto mostrato nella fi gura qui accanto.
b) Premere e mantenere premuti i pulsanti V, Λ a PROG per 5 secondi per accedere alla programmazione
avanzata per l'installatore; sul display verrà visualizzato quanto mostrato nella fi gura qui accanto.
c) Utilizzare i tasti + e - per scorrere le opzioni in avanti e all'indietro, quindi i pulsanti V a Λ per modificare le impostazioni dell'opzione. La cifra lampeggiante nella parte destra del display indica il numero dell'opzione selezionata. I caratteri grandi indicano il valore selezionato per l'opzione.
d) Per tornare a RUN, premere e mantenere premuto il pulsante PROG fi no a che i due punti sul display lampeggiano.
| Opzione 30 – Impostazione del limite superiore della gamma di temperatura |
| Questa opzione consentedilimitareelettronicamente il limite superiore della gamma di impostazione del termostato. Premere il tasto + fi no a che non viene visualizzata l'opzione 30; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. |
| Impostazione 40 - 5°C (impostazione di fabbrica: 30°C) |
| Opzione 31 – Impostazione del limite inferiore della gamma di temperatura |
| Questaopzioneconsentedilimitareelettronicamente il limite inferiore della gamma di impostazione del termostato. Premere il tasto + fi no a che non viene visualizzata l'opzione 31; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. |
| Impostazione 5 | - 40°C (impostazione di fabbrica: 5°C) |
| Opzione 32 – Attivazione della funzione Off al limite inferiore |
| Questa opzione consente di selezionare una funzioneOFFnel caso in cui venga selezionato un punto di riferimento al di sotto del limite inferiore. Premere il tasto + fi no a che non viene visualizzata l'opzione 32;utilizzare i pulsanti Ve A per selezionare l'impostazione desiderata. |
| Impostazione 0 | Disabilitata |
| Impostazione 1 | Abilitata (impostazione di fabbrica) |
| Opzione 33 – Attivazione della funzione On al limite superiore |
| Questa opzione consente di selezionare una funzioneONnel caso in cui venga selezionato un punto di riferimento al di sopra del limite superiore. Premere il tasto + fi no a che non viene visualizzata l'opzione 33;utilizzare i pulsanti VeAper selezionare l'impostazione desiderata. |
| Impostazione 0 | Disabilitata (impostazione di fabbrica) |
| Impostazione 1 | Abilitata |
| Opzione 34 - Selezionare On/Off o crono-proporzionale |
| Consente di selezionare la modalita di funzionamento del termostato tra On/Off o crono-proporzionale. Premere il tasto + fi no a che non viene visualizzata l'opzione 34; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata |
| 0 On/Off | |
| 3 3 cicli all'ora |
| 6 6 cicli all'ora (impostazione di fabbrica) |
| 9 9 cicli all'ora |
| 12 12 cicli all'ora |
| Opzione 35 – Impostazione del tempo di integrazione (prima di procedere alla regolazione consultarsi con il fabbricante)(Opzione 34 impostata su 3, 6, 9 o 12) |
| Questa opzione consente di regolare il tempo di integrazione dell’algoritmo PI in modo da aumentare la precisione del controllo. Questa regolazione deve essere effettuata solo a seguito di consultazione con il fabbricante. Premere il tasto + fi no a che non viene visualizzata l’opzione 35; utilizzare i pulsanti Ve per selezionare l’impostazione desiderata. |
| 2.5 Tempo di integrazione impostato sul 2,5% (impostazione di fabbrica) |
| 5 Tempo di integrazione impostato sul 5% |
| 10 Tempo di integrazione impostato sul 10% |
| Opzione 36 – Impostazione della norma di deviazione manuale della temperatura |
| Questa opzione consente di defi nire il grado di deviazione della temperatura disponibile per l’utente. Premere il tasto + fi no a che non viene visualizzata l’opzione 36; utilizzare i pulsanti V e Λ per selezionare l’impostazione desiderata. |
| Impostazione 0 | Nessun limite (impostazione di fabbrica) |
| Impostazione 1 | Limitato a ± 2^ |
| Impostazione 2 | Deviazione manuale non consentita |
| Opzione 37 – Impostazione della durata della deviazione manuale (Opzione 36 impostata su 1 o 2) |
| Questa opzione consente di defi nire la durata della modifi ca manuale della temperatura disponibile per l’utente. Premere il tasto + fi no a che non viene visualizzata l’opzione 37; utilizzare i pulsanti V e Λ per selezionare l’impostazione desiderata. |
| Impostazione 0 | Evento successivo (impostazione di fabbrica) |
| Impostazione 1 | 1 ora |
| Impostazione 2 | 2 ore |
| Impostazione 3 | 3 ore |
| Impostazione 4 | 4 ore |
| Opzione 38 – Stato del relè in caso di rilevamento di batterie scariche (solo prodotti a batteria) |
| Questa opzione consente di defi nire la posizione su cui viene portato il relè quando il funzionamento dell’unità viene arrestato a causa delle batterie scariche. Premere il tasto + fi no a che non viene visualizzata l’opzione 38; utilizzare i pulsanti V e Λ per selezionare l’impostazione desiderata. |
| Impostazione 0 | Relè lasciato con uscita OFF (impostazione di fabbrica) |
| Impostazione 1 | Relè lasciato con uscita ON |
| Opzione 40 – Numero di eventi al giorno |
| Questa opzione consente di impostare il termostato in modo che funzioni con 2, 4 o 6 eventi di commutazione al giorno oppure in modalità termostato. Premere il tasto + fi no a che non viene visualizzata l'opzione 40; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. |
| 1 Modalità termostato |
| 2 Due eventi di commutazione al giorno |
| 4 Quattro eventi di commutazione al giorno |
| 6 Sei eventi di commutazione al giorno (impostazione di fabbrica) |
| Opzione 41 – Modalità operativa (5/2 giorni o 24 ore) |
| Questa opzione consente di impostare il termostato per il funzionamento in modalità 5/2 giorni o 24 ore. Premere il tasto + fi no a che non viene visualizzata l'opzione 41; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. |  |
| 5-2 5/2 giorni (impostazione di fabbrica) |
| 24 24 ore | |
| Opzione 70 – Norma di disabilitazione della tastiera |
| Questa opzione consente di stabilire il grado di funzionalità della tastiera disponibile per l’utente;è attiva solo se il DIL switch 1 è impostato su “Disabilitato”. Premere il tasto + fi no a che non viene visualizzata l’opzione 70; utilizzare i pulsanti V e Λ per selezionare l’impostazione desiderata. |
| Impostazione 0 | Blocco normale: funzioni di programmazione bloccate (impostazione di fabbrica) |
| Impostazione 1 | Blocco completo: tutti i tasti sono disabilitati |
| Opzione 71 – Norme di avvio casuale (solo modelli 24 V/230 Volt) |
| Questa opzione consente di abilitare un avvio casuale al momento dell'accensione a seguito di un'interruzione della corrente in modo da ridurre il carico sulla rete elettrica. L'intervallo casuale è compreso tra e 2 e 90 secondi. Premere il tasto + fi no a che non viene visualizzata l'opzione 71; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. |  |
| Impostazione 0 | Disabilitato (impostazione di fabbrica) |
| Impostazione 1 | Abilitato |
| Opzione 72 – Numero di riferimento del sito del proprietario |
| Questa opzione consente ai proprietari di più siti di memorizzare un numero di riferimento del sito nel termostato. Premere il tasto + fi no a che non viene visualizzata l'opzione 72; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. |
| Impostazione È | possibile impostare qualsiasi valore compreso tra 00 e 99 |
| L'impostazione di fabbrica è 00 |
| Opzione 73 - Numero di riferimento del termostato del proprietario |
| Questa opzione consente ai proprietari del sito di memorizzare un numero di riferimento del termostato nel termostato. Premere il tasto + fi no a che non viene visualizzata l'opzione 73; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. |
| Impostazione È | possibile impostare qualsiasi valore compreso tra 000 e 999 |
| L'impostazione di fabbrica è 000 |
| Opzione 74 – Formato della data per l’orologio calendario |
| Questa opzione consente di selezionare il formato della data. Premere il tasto + fi no a che non viene visualizzata l’opzione 74; utilizzare i pulsanti V e Λ per selezionare l’impostazione desiderata. |
| Impostazione 0 | Formato europeo (gg/mm/aa) (impostazione di fabbrica) |
| Impostazione 1 | Formato nordamericano (mm/gg/aa) |
| Opzione 81 – Distorsione di taratura del termostato |
| Questa opzione consente una distorsione nella taratura del termostato fi no a ± 1,5^ . Premere il tasto + fi no a che non viene visualizzata l'opzione 81; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. |
| Impostazione | Qualsiasi valore compreso tra ± 1,5 (l'impostazione di fabbrica è 0^ ) |
IT
| Opzione 90 – Defi nizione del tipo di sensore remoto, solo modelli “A” |
| Questa opzione consente di defi nire il tipo di ingresso in base al tipo di sensore remoto. Premere il tasto + fi no a che non viene visualizzata l’opzione 90; utilizzare i pulsanti V e Λ per selezionare l’impostazione desiderata. |
| Impostazione 0 | Nessun sensore remoto installato (impostazione di fabbrica) |
| Impostazione 1 | Sensore condotto o ambiente remoto installato, sensore interno disabilitato |
| Impostazione 2 | Sensore di limite remoto installato; fare riferimento all’opzione 93 per defi nire il punto di riferimento |
| Impostazione 3 | Configurazione come ingresso digitale per finestra, lettori di schede o teleswitch; fare riferimento all’opzione 94 per defi nire il circuito aperto o cortocircuito. |
| Opzione 93 – Impostazione del punto di riferimento del sensore di limite, solo modelli “A” (opzione 90 impostata su 2) |
| Questa opzione consente di impostare il sensore di limite del termostato; generalmente viene utilizzata in caso di riscaldamento a pavimento. Premere il tasto + fi no a che non viene visualizzata l'opzione 93; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. Se la temperatura rilevata dal sensore di limite supera l'impostazione del limite l'uscita verrà disattivata fi no a che la temperatura non sia scesa di 2°C; sul display lampeggerà la scritta "F10". |
| Impostazione Q | Qualsiasi valore compreso tra 20 e 50°C (l'impostazione di fabbrica è 27°C) |
| Opzione 94- Confi gurazione del tipo di commutatore dell'ingresso digitale, solo modelli “A” (opzione 90 impostata su 3) |
| Questa opzione consente di confi gurare il tipo di commutatore dell'ingresso digitale. Premere il tasto + fi no a che non viene visualizzata l'opzione 94; utilizzare i pulsanti V e Λ per selezionare l'impostazione desiderata. |
| Impostazione 0 | Contatti NC, contatti in circuito aperto per forzare il funzionamento dell'unità in modalità termostato, contatti in cortocircuito per tornare al funzionamento normale. |
| Impostazione 1 | Contatti NA, contatti in cortocircuito per forzare il funzionamento dell'unità in modalità termostato, contatti in circuito aperto per tornare al funzionamento normale (impostazione di fabbrica). |
