MANUAL DE USUARIO TP5001 DANFOSS
Por favor, tome nota:
Este producto sólo debe ser instalado por un electricista cualifi cado o por un instalador competente en sistemas de calefacción, y la instalación debe ser realizada según las normas vigentes de cableado IEEE.
Especifi cación del producto
| Características del cronotermostrato | TP5001 (A) TP5001-RF TP5001M (A) |
| Alimentación 2 pilas alcalinas AA/MN1500/LR 230V, ±15%, | 50Hz |
| Memoria de respaldo Retenida durante toda la vida del producto |
| Rango de temperatura | 5 a 30°C |
| Ajuste de fábrica del reloj calendario | Cambio automático de horario verano/invierno |
| Carga y tipo de contactos del relé de salida | 3(1) A, 10 a 230 V | N/D 3(1) A | 10-230V Tipo 1B |
| Frecuencia de transmisión (en los modelos RF) | N/D 433,92 MHz N/D | |
| Alcance de transmisión (en los modelos RF) | N/D Máximo 30 m N/D | |
| Entrada para sensor remoto (únicamente en los modelos A) | Puede ser ajustada por el instalador para conectar un sensor remoto de temperatura, de límite, contactos de ventana o de interruptor activado telefónicamente. |
| Dimensiones (mm) | Ancho: 110; altura: 88; profundidad: 28 |
| Norma de diseño | EN60730-2-9 (EN300220 para los modelos RF) |
| Tensión resistiva nominal del impulso | 2,5 kV |
| Punto de ablandamiento (método de bola) | 75°C |
| Nivel de contaminación del ambiente | Normal |
| Precisión de la temperatura | ±1°C |
| Precisión del reloj | ± 1 minuto por mes |
Nota importante acerca de los productos RF: Asegúrese de que no haya grandes objetos metálicos tales como equipos calentadores de agua u otros grandes artefactos que obstaculicen la línea de visión entre el transmisor y el receptor pues impedirían la comunicación entre el termostato y el receptor.

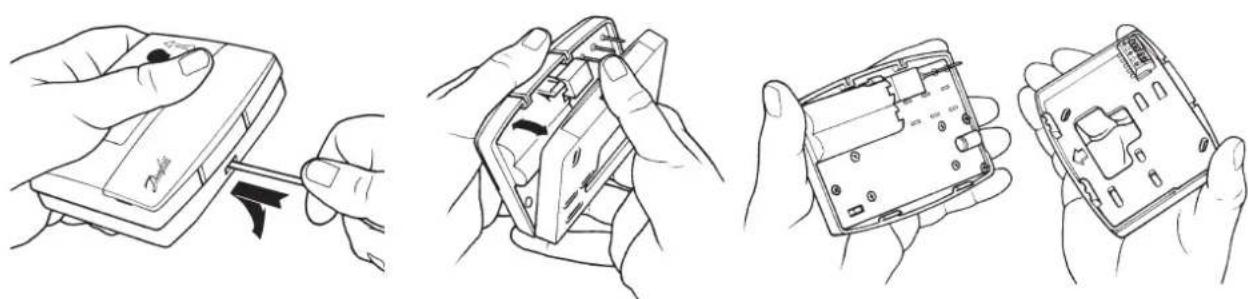

- Retire primero la placa para montaje sobre pared de la parte trasera de la unidad.
- Al montar el módulo conectable se deben mantener los siguientes espacios libres medidos desde la esquina superior izquierda de la placa para montaje: a la derecha 15 mm, a la izquierda 15 mm, hacia arriba 30 mm y hacia abajo 100 mm.
- Termostato y sensor remoto de ambiente:

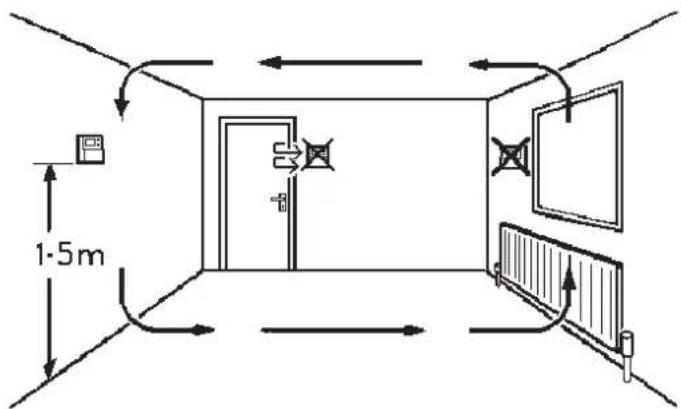

Instale la unidad a aproximadamente 1,5 m del suelo, alejada de las corrientes de aire o de fuentes de calor como radiadores, chimeneas o luz solar directa.
- Antes de instalar la unidad, mueva los 2 interruptores DIL, en la parte trasera de la unidad, a la posición requerida. A continuación se muestran los preajustes de fábrica.

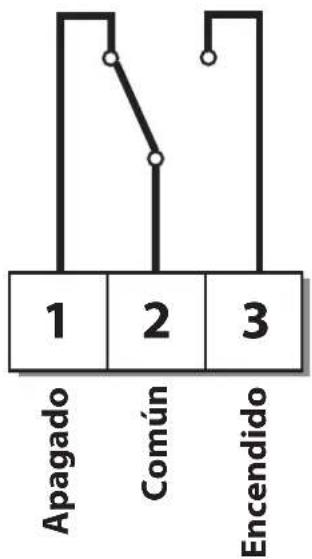

Conexiones para modelos cableados
Modelos 230V tipo M
Sensor remoto
(sólo versión A)
Instalación de las pilas
Cuando instale las pilas en el TP5001 y TP5001 RF, por favor, asegúrese de comprobar la polaridad correcta según las indicaciones marcadas en el interior del compartimento de las pilas.
Importante: Después de instalar las pilas, pulse y libere el pulsador RESET para iniciar la unidad. Hasta que no haga esto, la pantalla permanecerá en blanco. Una vez liberado el pulsador aparecerá la pantalla. Todos los ajustes de fecha, hora, programación y cancelación se mantienen para la vida del producto.
Algunos cronotermostatos tendrán un cable conectado para neutro y/o puesta a tierra. Estos no son necesarios para el TP5001 (modelos a pilas) y NO deben ser conectados a los terminales de ningún TP5001. Estos cables deben ser aislados
eléctricamente de forma segura y enrollados en la cavidad posterior del TP5001.
Modelos con entrada para sensor remoto
Los cronotermostatos TP5001A y TP5001MA, si poseen una entrada que puede ser utilizada para conectar uno de los elementos siguientes:
1) Sensor de ambiente remoto (se suministra como accesorio).
2) Sensor de límite, por ejemplo, sensor de temperatura para suelo (se suministra como accesorio).
3) Contactos de ventana, de lector de tarjetas o activados telefónicamente.
Vea las instrucciones para configuración en el apartado Programación avanzada del instalador.
Modelos con entrada para sensor remoto

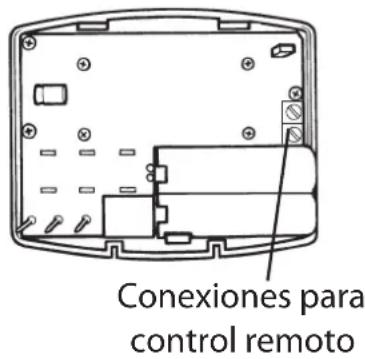

El borne terminal para control o detección remota está ubicado en circuito impreso sobre el compartimiento de las pilas.
Confi gurado para sensor remoto de ambiente o sensor de límite de temperatura

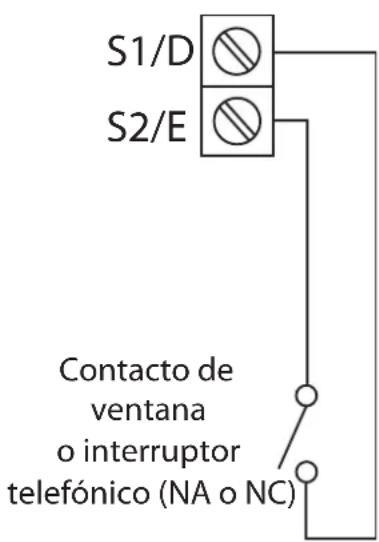

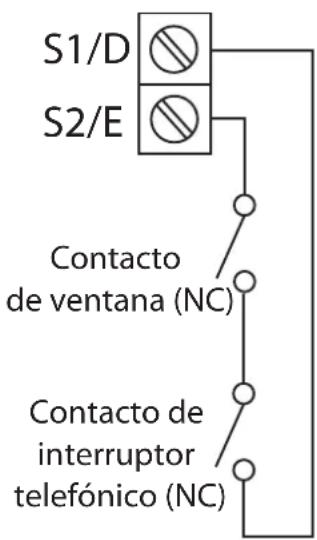

Confi gurado para contacto de ventana u otro contacto como, por ejemplo, de interruptor telefónico
Confi gurado para contacto de ventana u otro contacto como, por ejemplo, de interruptor telefónico

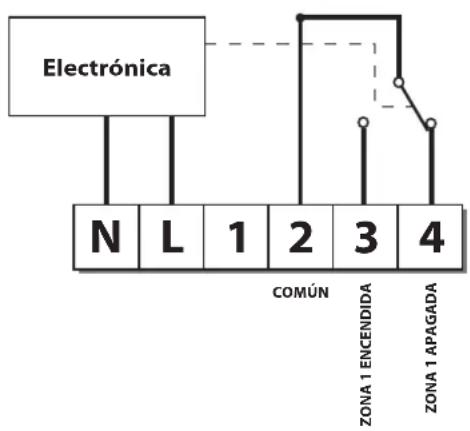

RX1


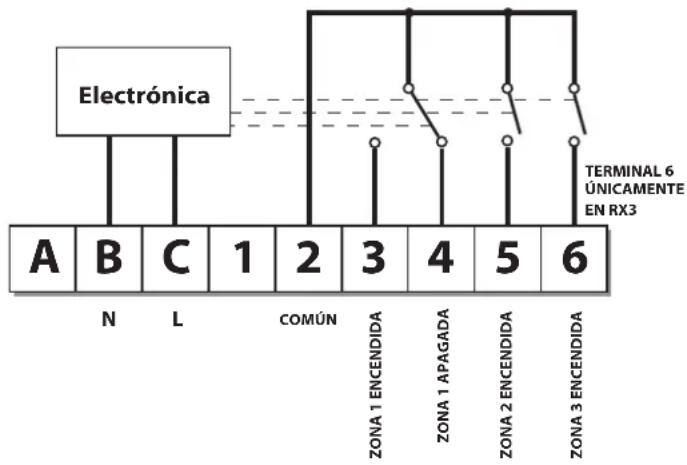

RX2 y RX3
1) Para sistemas que funcionen con tensión de red, conecte la alimentación al terminal 2.
2) La alimentación eléctrica a la unidad no debe interrumpirse con un temporizador.
IMPORTANTE
Para confi rmar que estan ajustados los programas de Fábrica y que el micro-computador funciona correctamente es indispensable pulsar y mantener pulsado RESET antes de comenzar cualquier programa o puesta en marcha.
Puesta en marcha (únicamente modelos RF)
Si el cronotermostato y el receptor han sido suministrados como un conjunto (Kit), ambos han sido emparejados en la fábrica y la puesta en marcha no es necesaria (sólo RX1).
Para sintonizar el receptor RX en la frecuencia de la señal del cronotermostato, siga los pasos 1 al 5 que se indican a continuación.
Paso 1 TP5001-RF - Reinicie la unidad pulsando el pulsador de reinicio embutido.

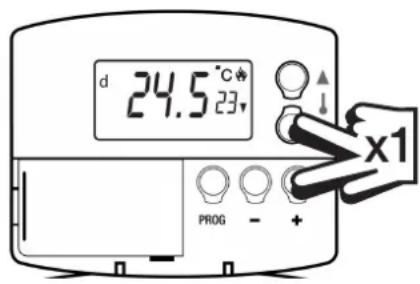

Paso 2 Pulse y mantenga pulsados V y + durante 3 segundos (el TP5001 RF transmite ahora una señal única y continua durante 3 minutos).

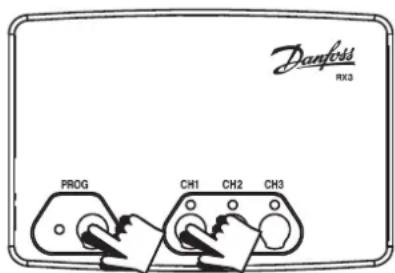

Paso 3 RX1 - Pulse y mantenga pulsados PROG y CH1 durante 3 segundos hasta que la luz verde emita un destello.
Paso 4 RX2 (si es aplicable)
Receptor 1 - ejecute los pasos 1 a 3 y 5.
Receptor 2 - los pasos 1 y 2 y luego pulse PROG y CH2 en el RX2.
RX3 (si es aplicable)
Receptor 1 - ejecute los pasos 1 a 3 y 5.
Receptor 2 - ejecute los pasos 1 y 2, seguidamente pulse PROG y CH2 en el RX3 y luego ejecute el paso 5.
Receptor 3 - ejecute los pasos 1 y 2 y luego pulse PROG y CH3 en el RX3.
Paso 5 TP5001-RF
Pulse V o Λ para seleccionar la temperatura; la unidad volverá al modo operativo.
Opciones de la Programación avanzada del usuario
El TP5001 posee varias características avanzadas que pueden ser ajustadas por el usuario. Para acceder a las mismas utilice el modo Programación avanzada del usuario cuyos detalles los encontrará en el apartado Programación avanzada del usuario en el manual de instrucciones del usuario.
Opciones de la Programación avanzada del instalador
El TP5001 posee una cantidad adicional de características avanzadas que pueden ser configuradas por el instalador para mejorar la eficiencia del funcionamiento del sistema y, donde sea requerido, para cambiar la funcionalidad del usuario del producto. Para acceder a las mismas utilice el modo Programación avanzada del instalador. Estos ajustes son opcionales y necesitan ser confi gurados únicamente si estas funciones mejoradas son necesarias.
Para acceder al modo Programación avanzada del instalador siga los pasos que se indican a continuación:
a) Para entrar en la Programación avanzada del usuario pulse y mantenga pulsados los pulsadores V y PROG durante 3 segundos; la pantalla cambiará a la fi gura superior.
b) Para entrar en la Programación avanzada del instalador pulse y mantenga pulsados los pulsadores V, Λ y PROG durante 5 segundos; la pantalla cambiará a la fi gura inferior.
c) Utilice + y - para desplazarse hacia delante y hacia atrás entre las opciones y luego, mediante V y Λ cambie los ajustes de la opción. El dígito parpadeante a la derecha de la pantalla indica el número de la opción seleccionada. Los caracteres grandes indican el valor de la opción seleccionada.
d) Para volver a FUNCIONAMIENTO, pulse y mantenga pulsado el pulsador PROG hasta que parpadee el símbolo dos puntos ":" en la pantalla.
| Option 30 - Ajuste del límite superior del intervalo de temperatura |
| Esta opción permite que el límite superior del intervalo de ajuste del termostato sea limitado electrónicamente. Pulse + hasta que aparezca la opción 30; use V y Λ para seleccionar el ajuste requerido. |  |
| Ajuste 40 - 5°C (el ajuste de fábrica es 30°C). |
| Opción 31 - Ajuste del límite inferior del intervalo de temperatura |
| Esta opción permite que el límite inferior del intervalo de ajuste del termostato sea limitado electrónicamente. Pulse + hasta que aparezca la opción 31; use V y Λ para seleccionar el ajuste requerido. |  |
| Ajuste 5 - 40°C (el ajuste de fábrica es 5°C). |
| Opción 32 - Habilita el apagado en el límite inferior |
| Esta opción habilita la selección de una funciónAPAGADO si se ha seleccionado un punto de ajuste (o de consigna) por debajo del límite inferior. Pulse + hasta que aparezca la opción 32; use V y Λ para seleccionar el ajuste requerido. |  |
| Ajuste 0 Inhabilitada |
| Ajuste 1 Habilitada (ajuste de fábrica). |
| Opción 33 - Habilita el encendido en el límite superior |
| Esta opción habilita la selección de una funciónENCENDIDO si se ha seleccionado un punto de consigna por encima del límite superior. Pulse + hasta que aparezca la opción 33; use V y Λ para seleccionar el ajuste requerido. |  |
| Ajuste 0 Inhabilitada (ajuste de fábrica). |
| Ajuste 1 Habilitada |
| Opción 34 - Seleccionar modo on/off ó ciclo cronoproporcional |
| Esto permite que el termostato funcione en modo on/off ó modo de control cronoproporcional. Pulse + hasta que aparezca la opción 34; use V y Λ para seleccionar el ajuste requerido. |  |
| 0 On/Off |
| 3 3 cidlos por hora |
| 6 6 cidlos por hora (ajuste de fábrica) |
| 9 9 cidlos por hora |
| 12 12 ciclos por hora |
| Opción 35 – Confi guración del tiempo de integración (Opción 34 fi jada en 3, 6, 9 ó12) (solicite asesoramiento antes de su ajuste) |
| Esta opción ajusta el tiempo de integración del algoritmo PI para aumentar la precisión del control. Debe ser ajustada únicamente después de recibir asesoramiento del fabricante. Pulse + hasta que aparezca la opción 35; use V y Λ para seleccionar el ajuste requerido. |  |
| 2.5 Tiempo de integración ajustado en 2,5% (ajuste de fábrica) |
| 5 Tiempo de integración ajustado en 5% |
| 10 Tiempo de integración ajustado en 10% |
| Opción 36 – Fijar la regla de cancelación temperatura |
| Esta opción establece los grados de temperatura de sobreajuste disponibles para el usuario. Pulse + hasta que aparezca la opción 36; use V y Λ para seleccionar el ajuste requerido. |
| Ajuste 0 Sin límite (ajuste de fábrica) |
| Ajuste 1 Limitado a ± 2°C |
| Ajuste 2 Sobreajuste no permitido. |
| Opción 37 –Fijar el tiempo de duración de la regla de cancelación ( fi jar opción 36 a 1 ó 2) |
| Esta opción establece la duración del sobreajuste de temperatura disponible para el usuario. Pulse + hasta que aparezca la opción 37; use V y Λ para seleccionar el ajuste requerido. |
| Ajuste 0 Si | iguiente evento (ajuste de fábrica) |
| Ajuste 1 1 | hora |
| Ajuste 2 2 | horas |
| Ajuste 3 3 | horas |
| Ajuste 4 4 | horas |
| Opción 38 – Estado del relé de detección de batería baja (únicamente para productos con pilas) |
| Esta opción establece el estado que adopta la salida del relé cuando la unidad sale de servicio por una condición de batería baja. Pulse + hasta que aparezca la opción 38; use V y Λ para seleccionar el ajuste requerido. |
| Ajuste 0 | Relé con la salida DESACTIVADA (ajuste de fábrica) |
| Ajuste 1 | Relé con la salida ACTIVADA |
Opción 40 - Número de eventos por día
| Ajusta el termostato para funcionar con 2, 4 ó 6 eventos de cambio por día ó para funcionar en modo termostato. Presione + hasta que aparezca la opción 40, use Λ ó V para seleccionar el ajuste requerido. |
| 1 Modo termostato |
| 2 Dos eventos de cambio por día |
| 4 Cuatro eventos de cambio por día |
| 6 Seis eventos de cambio por día (ajuste de fábrica) |
Opción 41 - Modo de funcionamiento
| Ajusta el termostato para funcionar en modo 5/2 días o 24 horas. Presione + hasta que aparezca la opción 41, use Λ ó V para seleccionar el ajuste requerido. |
| 5-2 5/2 | días (ajuste de fábrica) |
| 24 24 horas |
Opción 70 – Reglas de inhabilitación del teclado
| Esta opción establece el grado de funcionalidad del teclado disponible para el usuario. La función estará activa únicamente si el interruptor DIL 1 ha sido ajustado en “Disabled” (inhabilitado). Pulse + hasta que aparezca la opción 70; use V y Λ para seleccionar el ajuste requerido. |
| Ajuste 0 Bloqueo normal: funciones de programación bloqueadas (ajuste de fábrica) |
| Ajuste 1 Bloqueo total: todos los pulsadores bloqueados |
Opción 71 – Reglas de arranque aleatorio (únicamente para los modelos de 24 / 230 Voltios)
Esta opción habilita un arranque aleatorio durante la puesta en marcha del equipo despues de un corte de la alimentación para reducir la carga en la red eléctrica. El retardo aleatorio varía entre 2 y 90 segundos. Pulse + hasta que aparezca la opción 71; use V y Λ para seleccionar el ajuste requerido.
Ajuste 0 Inhabilitado (ajuste de fábrica)
Ajuste 1 Habilitado
Opcaión 72 – Número de referencia del propietario del edificio
Esta opción permite que los propietarios de múltiples edifi cios puedan guardar un número de referencia en el termostato. Pulse + hasta que aparezca la opción 72; use V y Λ para seleccionar el ajuste requerido.
Ajuste Puede ajustarse cualquier valor entre 00 y 99
El ajuste de fábrica es 00
Opción 73 – Número de referencia del propietario del termostato
Esta opción permite que los propietarios del edifi cio puedan guardar un número de referencia del termostato en la unidad. Pulse + hasta que aparezca la opción 73; use V y Λ para seleccionar el ajuste requerido.
Ajuste Puede ajustarse cualquier valor entre 000 y 999
El ajuste de fábrica es 000
Esta opción permite elegir el formato de la fecha. Pulse + hasta que aparezca la opción 74; use V y Λ para seleccionar el ajuste requerido.
Ajuste 0 Reglas europeas (dd/mm/aa), (ajuste de fábrica)
Ajuste 1 Reglas norteamericanas (mm/dd/aa)
| Opción 81 – Calibración de la desviación del termostato |
| Esta opción permite calibrar la desviación del termostato hasta ± 1,5^ . Pulse + hasta que aparezca la opción 81; use V y para seleccionar el ajuste requerido. |
| Ajuste Cualquier valor entre ± 1,5 (el ajuste de fábrica es 0^ ) |
| Opción 90 – Definición del tipo de sensor remoto; únicamente para modelos “A” |
| Esta opción permite defi nir el tipo de sensor remoto para conectar en la entrada. Pulse + hasta que aparezca la opción 90; use V y Λ para seleccionar el ajuste requerido. |
| Ajuste 0 Sin sensor remoto (ajuste de fábrica) |
| Ajuste 1 Con sensor remoto de ambiente o de conducto, sensor interno desactivado |
| Ajuste 2 Con sensor remoto de límite de temperatura; consulte la opción 93 para defi nir el punto de ajuste. |
| Ajuste 3 Configurado como entrada digital para ventana, lector de tarjeta o interruptor activado telefónicamente; consulte la opción 94 para defi nir su tipo (c/a o c/c). |
| Opción 93 – Confi guración del punto de ajuste del sensor de límite; únicamente para modelos “A”, (opción 90 ajustada en 2) |
| Esta opción permite defi nir el ajuste del sensor de límite; su aplicación típica es en sistemas de calefacción de piso radiante. Pulse + hasta que aparezca la opción 93; use V y para seleccionar el ajuste requerido. Si la temperatura detectada por el sensor de límite excede el ajuste del límite, la salida se apagará hasta que la temperatura haya descendido unos 2°C; en la pantalla parpadeará el código “F10”. |
| Ajuste Cualquier valor entre 20 y 50°C (el ajuste de fábrica es 27°C) |
| Opción 94 – Confi guración del tipo de interruptor de la entrada digital; únicamente para modelos “A”, (opción 90 ajustada en 3) |
| Esta opción permite confi gurar el tipo de interruptor conectado a la entrada digital. Pulse + hasta que aparezca la opción 94; use V y Λ para seleccionar el ajuste requerido. |  |
| Ajuste 0 C | Contactos NC: el contacto abierto fuerza la unidad al modo termostato; el contacto en cortocircuito hace que la unidad vuelva al funcionamiento normal. |
| Ajuste 1 C | Contactos NA: el contacto cerrado fuerza la unidad al modo termostato; el contacto abierto hace que la unidad vuelva al funcionamiento normal (ajuste de fábrica). |
