MODE D'EMPLOI TP5001 DANFOSS
Instructions d'installation
Remarque: Ce produit doit être installé exclusivement par un électricien qualifi é ou un installateur de chauff age compétent et doit être conforme à la version en vigueur des réglementations de câblage IEEE.
Spécifi cations du produit
| Caractéristiques du thermostat TP5001 (A) TP5001 | RF TP5001M (A) | |
| Alimentation électrique 2 piles alcalines AA/MN1500/LR | 230V, ±15%, 50Hz |
| Conservation de la mémoire Pour toute la durée de vie du produit |
| Plage de température | 5-30°C | |
| Horloge/calendrier réglé en usine | Passage automatique de l'heure d'été à l'heure d'hiver |
| Action de commutation du relais de sortie | 3(1)A, 10-230V | S/O |
|
| Fréquence de l'émetteur (modèles RF) | S/O | 433,92MHz |
| Portée de l'émetteur (modèles RF) | S/O | 30m max. |
| Entrées pour sonde à distance (Modèles A uniquement) | L'installateur peut configurer cette entrée pour une sonde d'ambiance à distance, une sonde de limitation, un contact de fenêtre ou un contact téléphonique. |
| Dimensions (mm) | Largeur 110 x hauteur 88 x profondeur 28 |
| Norme de conception | EN60730-2-9 (EN300220 pour RF) |
| Tension de choc nominale | 2,5kV |
| Essai de dureté à la bille | 75°C |
| Contrôle de pollution | Normal |
| Précision en température | ±1°C |
| Précision en temps | ±1 minute par mois |
Note importante concernant les systèmes RF : Veiller à ce qu'aucun gros objet métallique (caisson de chaudière ou autre gros appareil domestique) ne fasse obstacle aux communications entre le thermostat et le récepteur.

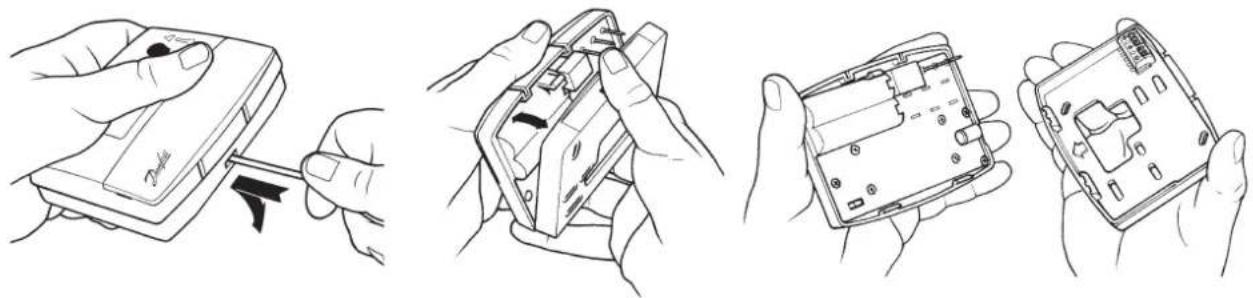

- Déposer l'embase murale à l'arrière du thermostat.
- A partir de l'angle supérieur gauche de l'embase murale, laisser un espace d'au moins 15 mm à droite, 15 mm à gauche, 30 mm au-dessus et 100 mm au-dessous afin de monter le module enfichable.
- Thermostat et sonde d'ambiance à distance :

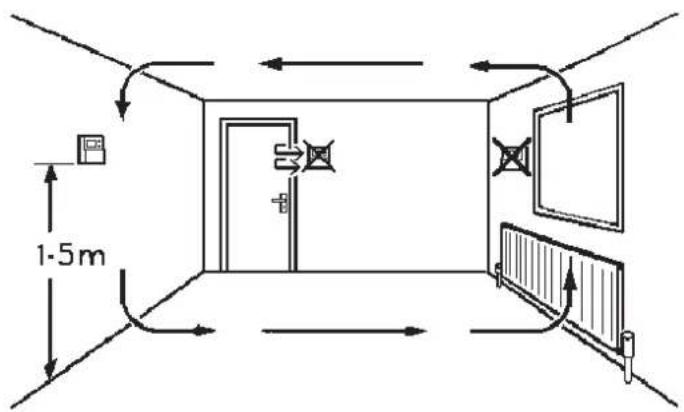

Fixer le thermostat à une hauteur d'environ 1,5 m du sol, à l'abri des courants d'air, des sources de chaleur (radiateur, cheminée, lumière du soleil directe).

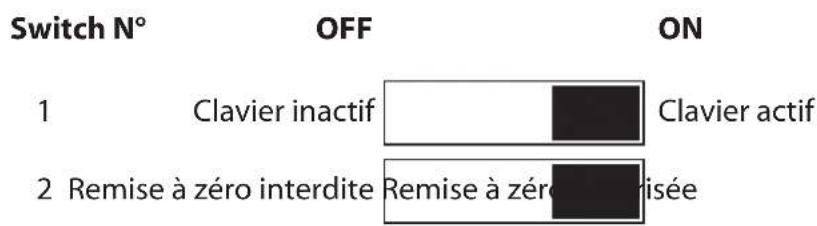

- Avant de monter le thermostat, les 2 commutateurs DIL à l'arrière de l'unité doivent être amenés à leur position requise. Les préréglages eff ectués en usine sont indiqués ci-dessous.
Connexions de sortie, tous modèles câblés
Modèles 230 V
Sonde à distance
(version A seulement)
Arrêt COM Marche
Mise en place des piles
Sur les TP5001 et TP5001-RF, respecter la polarité des piles en suivant les indications à l'intérieur du logement de piles.
Important: Après la mise en place des piles, presser la touche RESET pour initialiser et démarrer le thermostat. L'affi chage LCD devrait apparaître "blanc" durant un court instant. L'affi chage réapparaitra en relâchant le bouton. Les réglages de date, d'heure et vos programmes sont conservés durant toute la durée de vie du produit.
! Certains thermostats existants sont équipés d'un fil neutre et/ou de terre. Ces fils ne sont pas nécessaires sur le TP5001 (à piles) et NE doivent PAS être raccordés à une borne d'un thermostat TP5001. Ils doivent être sécurisés sur le plan électrique et enroulés dans le compartiment qui se trouve à l'arrière du TP5001.
F
Modèles avec entrées de capteurs à distance
Les modèles TP5001A et TP5001MA comprennent une entrée qui peut être utilisée pour connecter l'un des capteurs ou contacts suivants :
1) capteur de température d'ambiance à distance (vendu comme accessoire).
2) capteur de limite, par exemple, capteur de température du sol (vendu comme accessoire).
3) contact de fenêtre, contact de lecteur de carte ou contact de télérupteur.
Voir la section "Programmation avancée par l'installateur" pour les instructions de montage.
Modèles avec entrées de capteurs à distance

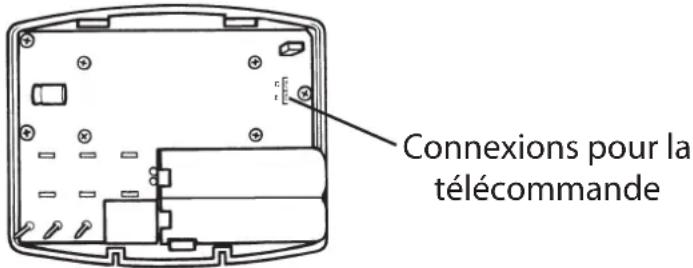

Le bloc de branchement pour la télécommande/capteurs à distance se trouve sur la carte de circuits imprimés au-dessus du compartiment des piles.
Confi guration pour capteur d'ambiance à distance ou pour capteur de limite

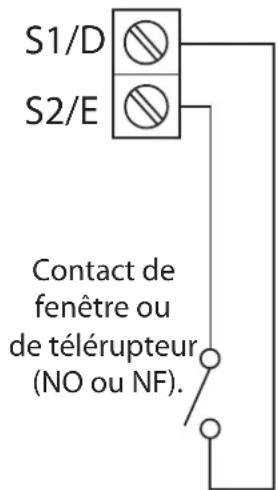

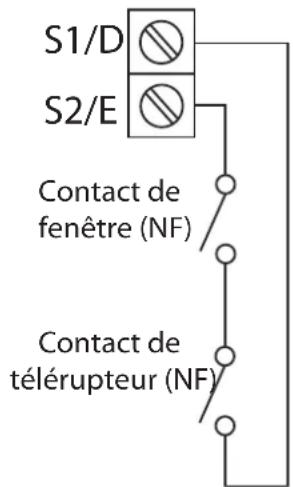

Confi guration pour contact de fenêtre ou autre contact comme un télérupteur.
Confi guration pour contact de fenêtre ou d'autres contacts comme un télérupteur

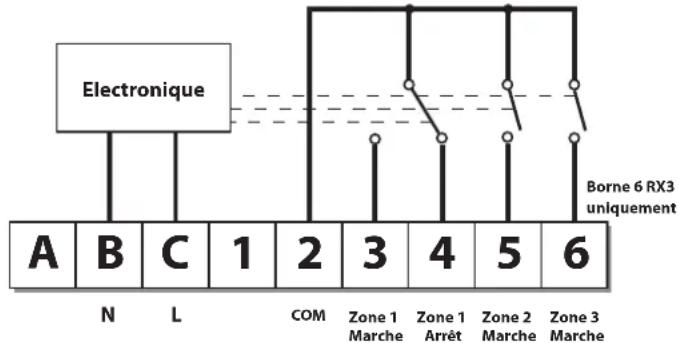

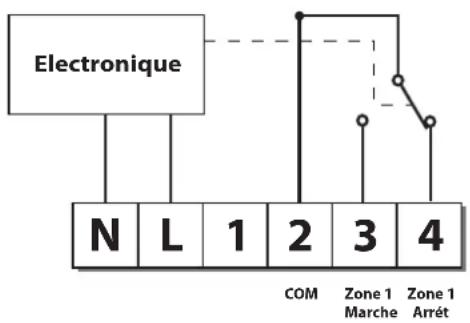

RX1
RX2 et RX3
1) Pour les systèmes à alimentation secteur, relier la borne 2 à la tension.
2) L'alimentation électrique du thermostat ne doit pas être activée par un temporisateur.
IMPORTANT
Pour s'assurer un retour au programmes d'usine et réinitialiser le processeur, il est essentiel de maintenir pendant quelques secondes le bouton RESET avant toute programmation.
Mise en service (modèles RF uniquement)
Si le thermostat et le récepteur ont été livrés en un seul ensemble, les unités ont été couplées en usine et aucune mise en service n'est nécessaire (RX1 uniquement).
Pour coupler manuellement le récepteur au thermostat émetteur, suivre les cinq étapes suivantes.
Etape 1 TP5001-RF
Remettre le thermostat à zéro en appuyant sur le bouton de remise à zéro encastré.
Etape 2 Appuyer et maintenir enfoncées les touches V et + pendant 3 secondes (le TP5001 RF Si émet alors un signal unique en continu pendant 3 minutes)

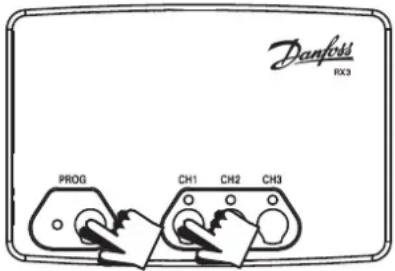

Etape 3 RX1
Appuyer et maintenir enfoncées les touches PROG et CH1 pendant 3 secondes jusqu'à ce que le témoin lumineux vert clignote une fois.
Etape 4 RX2 (le cas échéant)
Stat 1 - eff ectuer les opérations 1-3 et 5.
Stat 2 - eff ectuer les opérations 1-2 puis appuyer sur PROG et CH2 sur RX2.
RX3 (le cas échéant)
Stat 1 - eff ectuer les opérations 1-3 et 5.
Stat 2 - eff ectuer les opérations 1-2 puis appuyer sur PROG et CH2 sur RX3 puis eff ectuer l'opération 5.
Stat 3 - effectuer les opérations 1-2 puis appuyer sur PROG et CH3 sur RX3.
Etape 5 TP5001-RF

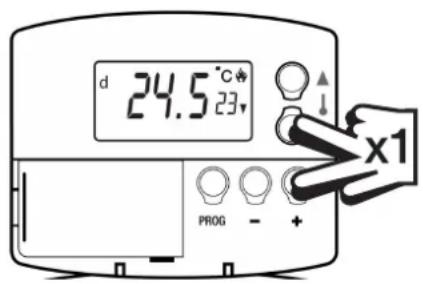

Appuyer sur V ou Λ pour choisir la température – le thermostat revient à son mode de fonctionnement.
Options de programmation avancée par l'installateur
Le TP5001 comporte un certain nombre de fonctions de pointe qui peuvent être réglées par l'utilisateur. On y accède via un Mode de programmation avancée par l'utilisateur. Se reporter à la section Programmation avancée par l'utilisateur dans le Mode d'emploi.
Options de programmation avancée par l'installateur
Le TP5001 comprend un certain nombre d'autres fonctions avancées qui peuvent être réglées par l'installateur en vue d'améliorer l'effi cacité du fonctionnement du système ou, lorsque cela est nécessaire, pour modifi er la fonctionnalité "Utilisateur" du thermostat. On accède à ces options via le Mode de programmation avancée par l'installateur. Ces réglages sont optionnels et ne doivent être eff ectués que s'il existe une demande pour ces fonctions améliorées.
Accès au Mode de programmation avancée par l'installateur
Pour accéder au Mode de programmation avancée par l'installateur, suivre les étapes suivantes :
a) Appuyer et tenir enfoncées les touches V et PROG pendant 3 secondes pour passer en programmation avancée par l'utilisateur ; on obtient alors l'affi chage représenté sur la figure ci-contre.
b) Appuyer et tenir enfoncées les touches V, Λ et PROG pendant 5 secondes pour passer en programmation avancée par l'utilisateur; on obtient alors l'affi chage représenté sur la fi gure ci-contre.
c) Appuyer sur les touches + et - pour passer alternativement d'une option à l'autre puis appuyer sur les touches V et Λ pour modifi er les réglages en option. Le chiff re qui clignote à droite indique le numéro de l'option sélectionnée. Les grands caractères indiquent la valeur de l'option sélectionnée.
d) Pour revenir au fonctionnement normal, appuyer et tenir enfoncée la touche PROG jusqu'à ce que la virgule clignote.
| Option 30Réglage de la limite supérieure de la plage de température |
| Cette option permet de limiter électroniquementla limite supérieure de la plage de réglage duthermostat. Appuyer sur + jusqu'à affi chagede l’Option 30; appuyer sur les touches Vet ∧ pour sélectionner le réglage requis. |
| Réglage | 40 - 5°C (réglage d’usine: 30°C) |
| Option 31 - Réglage de la limite inférieure de la plage de température |
| Cette option permet de limiter électroniquement la limite inférieure de la plage de réglage du thermostat. Appuyer sur + jusqu'à affi chage de l'Option 31; appuyer sur les touches V et Λ pour sélectionner le réglage requis. |
| Réglage | 5 - 40°C (réglage d'usine: 5°C) |
| Option 32 - Validation de l'arrêt à la limite inférieure |
| Cette option permet de sélectionner une fonction ARRET lorsque l'on choisit une valeur de consigne en deçà de la limite inférieure. Appuyer sur la touche + jusqu'à affi chage de l'Option 32; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage 0 | Annulé |
| Réglage 1 | Validé (réglage d'usine) |
| Option 33 - Validation de marche à la limite supérieure |
| Cette option permet de sélectionner une fonction MARCHE lorsque l'on choisit une valeur de consigne au-delà de la limite supérieure. Appuyer sur la touche + jusqu'à affi chage de l'Option 33; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage 0 Annulé (réglage d'usine) |
| Réglage 1 Validé |
| Option 34 - Sélection on/off ou mode chrono-proportionnel |
| Cette option permet de sélectionner si le thermostat doit régler en ON/OFF (zéro) ou en mode chrono-proportionnel. Nombre de cycles par heure 3, 6, 9 ou 12. Appuyer sur la touche + jusqu'à affi chage de l'Option 34; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| 0 On/Off |
| 3 3 cycles par heure |
| 6 6 cycles par heure (réglage d'usine) |
| 9 9 cycles par heure |
| 12 12 cycles par heure |
| Option 35 - Réglage de la durée de la règle de dérogation (demander conseil avant de procéder à ce réglage) (Option 34 réglée sur 3, 6, 9 ou 12) |
| Cette option permet de régler le temps d'intégration de l'algorithme PI pour augmenter la précision du contrôle. Elle ne doit être modifiée qu'après avoir demandé conseil au fabricant. Appuyer sur la touche + jusqu'à affi chage de l'Option 35; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| 2.5 Temps d'intégration réglé à 2,5% (réglage d'usine) |
| 5 Temps d'intégration réglé à 5% |
| 10 Temps d'intégration réglé à 10% |
| Option 36 - Réglage du temps d'intégration |
| Cette option défi nit le degré de dérogation de température à la disposition de l'utilisateur. Appuyer surlatouche+jusqu'àaffi chagedel'Option36;appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage 0 | Pas de limite (réglage d'usine) |
| Réglage 1 | Limité à ±2°C |
| Réglage 2 | Aucune dérogation autorisée |
| Option 37 - Réglage de la règle de dérogation de température (Option 36 réglée sur 1 ou 2) |
| Cette option défi nit la durée d'une dérogation de température à la disposition de l'utilisateur. Appuyer surlatouche+jusqu'àaffi chagedel'Option37;appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage 0 | Evénement suivant (réglage d'usine) |
| Réglage 1 | 1 heure |
| Réglage 2 | 2 heures |
| Réglage 3 | 3 heures |
| Réglage 4 | 4 heures |
| Option 38 - Etat du relais de détection d’usure des piles(pour les thermostats à piles uniquement) |
| Cette option défi nit la position à laquelle est amené le relais lorsque le thermostat s’arrête pour cause de batterie faible. Appuyer sur la touche + jusqu’à affi chage de l’Option 38; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage 0 | Relais en position sur sortie OFF (arrêt)(réglage d’usine) |
| Réglage 1 | Relais en position sur sortie ON (marche) |
Option 40 : Nombre d'ordres par jours
Permet de choisir le nombre d'ordres par jour : 2, 4 ou 6 (changements de température)
Appuyer sur + jusqu'à afficher 40, puis Λ ou V pour sélectionner le réglage
1 thermostat fi xe
2 2 ordres par jour
4 4 ordres par jour
6 6 ordres par jour (réglage d'usine)
Option 41 - Type de programmation (5/2 jours ou journalier)
Permet de choisir un mode 5/2 jours (semaine/week-end) ou journalier
Appuyer sur + jusqu'à afficher 41 puis Λ ou V pour sélectionner le réglage
5-2 5-2 | semaine/week-end (réglage d'usine)
24 24 journalier (tous les jours identiques)
Option 70 - Règles d'invalidation du clavier
Cette option défi nit le degré de fonctionnalité du clavier à la disposition de l'utilisateur. Elle n'est active que lorsque le commutateur DIL 1 est sur a position "Disabled » (inactif)". Appuyer sur la touche + jusqu'à affi chage de l'Option 70 ; appuyer su les touches V et Λ pour choisir le réglage requis.
| Réglage 0 | Verrouillage normal : les fonctions de programmation sont verrouillées (réglage d’usine) |
| Réglage 1 | Verrouillage total : toutes les touches sont invalidées |
| Option 71 - Règles de démarrage aléatoire(modèles 24V/230V uniquement) |
| Cette fonction permet un démarrage aléatoire aprèsune coupure d'alimentation afi n de réduire la chargesur le réseau électrique. Le délai aléatoire est comprisentre 2 et 90 secondes. Appuyer sur la touche +jusqu'à affi chage de l'Option 71; appuyer sur lestouches V et Λ pour choisir le réglage requis. |
| Réglage 0 A | nnulé (réglage d'usine) |
| Réglage 1 Validé |
| Option 72 - Numéro de référence du site de l’utilisateur |
| Cette option permet aux propriétaires de sites multiples de stocker un numéro de référence de site dans le thermostat. Appuyer sur la touche + jusqu’à affichage de l’Option 72; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage | Toute valeur comprise entre 00 et 99 peut être sélectionnée |
| Réglage d’usine: 00 |
| Option 73 - Numéro de référence du thermostat de l’utilisateur |
| Cette option permet aux propriétaires de sites de stocker un numéro de référence de thermostat dans ce dernier. Appuyer sur la touche + jusqu’à affichage de l’Option 73; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage | Toute valeur comprise entre 000 et 999 peut être sélectionnée |
| Réglage d’usine: 000 |
| Option 74 - Format de la date de l’horloge |
| Cette fonction permet de choisir le format d’affichage de la date. Appuyer sur la touche + jusqu’à affi chage de l’Option 74; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage 0 | Règles européennes (jj/mm/aa), (réglage d’usine) |
| Réglage 1 | Règles nord-américaines (mm/jj/aa) |
| Option 81 - Modifi cation de l’étalonnage du thermostat |
| Cette option permet de modifi er l’étalonnage du thermostat de ± 1,5^ au maximum. Appuyer sur la touche + jusqu’à affi chage de l’Option 81; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage Toute valeur comprises entre ± 1,5 (réglage d’usine : 0^ ) |
| Option 90 - Défi nition du type de capteur à distance(modèles “A” uniquement) |
| Cette option permet de défi nir le type d’entrée du capteur à distance. Appuyer sur la touche + jusqu’à affi chage de l’Option 90; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage 0 | Aucun capteur à distance n’est raccordé (réglage d’usine) |
| Réglage 1 | Un capteur d’ambiance à distance ou un capteur de conduit équipent le thermostat; capteur interne invalidé |
| Réglage 2 | Capteur de limite à distance monté ; se référer à l’option 93 pour défi nir la valeur de consigne |
| Réglage 3 | Confi guré comme entrée numérique pour contact de fenêtre, de lecteur de carte ou de télérupteur ; se référer à l’option 94 pour défi nir o/c (circuit ouvert) ou s/c (court circuit). |
| Option 93 - Réglage de la valeur de consigne du capteur de limite (modèles “A” uniquement (option 90 réglée sur 2)) |
| Cette option permet de régler le capteur de limite du thermostat ; une application type est la hauteur du sol. Appuyer sur la touche + jusqu’à affi chage de l’Option 93; appuyer sur les touches V et Λ pour choisir le réglage requis. Si la température détectée par le capteur de limite dépasse le réglage de la limite, la sortie sera coupée jusqu’à ce que la température ait chuté de 2°C. “F10” clignote sur l’affi chage. |
| Réglage | Toute valeur comprise entre 20 et 50°C (réglage d’usine: 27°C) |
| Option 94 - Confi guration du type de commutateur d'entrée numérique (modèles “A” uniquement (option 90 réglée sur 3)) |
| Cette option permet de confi gurer le type de commutateur d'entrée numérique. Appuyer sur la touche + jusqu'à affi chage de l'Option 94; appuyer sur les touches V et Λ pour choisir le réglage requis. |
| Réglage 0 | Contacts NF, contacts en circuit ouvert pour obliger l’unité à passer en mode thermostat ; contacts en court-circuit pour revenir au fonctionnement normal. |
| Réglage 1 | Contacts NO, contacts en court-circuit pour obliger l’unité à passer en mode thermostat ; contacts en circuit ouvert pour revenir au fonctionnement normal (réglage d’usine). |
