BRUGSANVISNING TP5001 DANFOSS
Monteringsvejledning
Bemærk:
Dette produkt må kun installeres af en uddannet elektriker eller kompetent varmeinstallatør, og installation skal ske i henhold til de gældende IEEE-standarder for trådføring.
Produktspecifi kation
| Termostatens specifi kationer | TP5001 (A) TP5001-RF TP5001M (A) |
| Strømforsyning 2 x AA/MN | 1500/LR-alkalinebatterier | 230V, ±15%, 50Hz |
| Hukommelsesbackup Bevares i hele produktets levetid |
| Temperaturområde | 5-30°C |
| Fabriksindstillet ur Automatisk skift mellem sommertid/vintertid |
| Udgangsrelæe 3(1)A, | 10-230 V | Ikke relevant 3(1)A, 10-230V, Type 1B |
| Transmissionsfrekvens (RF-modeller) | Ikke relevant 43 | 3,92 MHz Ikke relevant |
| Transmissionsområde (RF-modeller) | Ikke relevant 30 | m maks. Ikke relevant |
| Ekstern sensorindgang (kun A-modeller) | Kan indstilles af installatøren for temperaturføler, grænseføler, vindueskontakt eller telefonaktiveret kontakt |
| Mål (mm) 110 bred, 88 høj, 28 dyb |
| Designstandard | EN60730-2-9 (EN300220 for RF) |
| Nominel stødspænding | 2,5 kV |
| Kuglehårdhedstest | 75°C |
| Kontrol af forureningssituation | Normal |
| Temperaturnøjagtighed | ±1°C |
| Tidsnøjagtighed | ±1 minut per måned |
Vigtig bemærkning vedrørende RF-produkter: Kontroller, at der ikke er store metalobjekter som f.eks. elvandvarmere eller andre større apparater mellem senderen og modtageren, da de forhindrer kommunikationen mellem termostaten og modtageren.

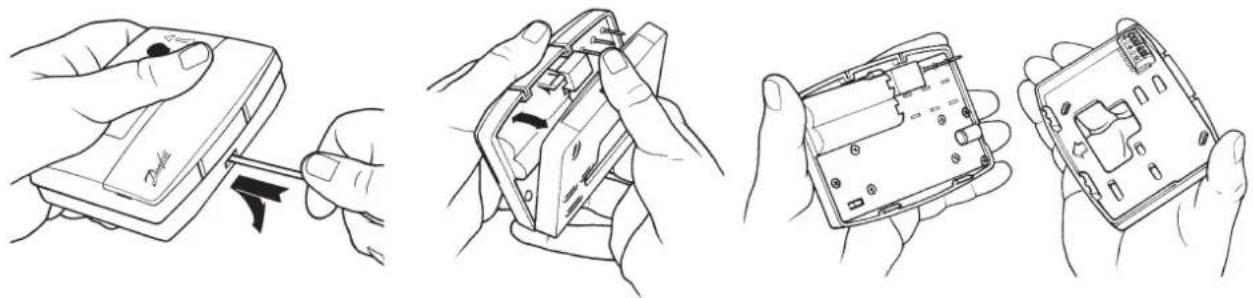

- Fjern først vægpladen bag på enheden
- For at kunne montere indstiksmodulet skal der i øverste venstre hjørne af vægpladen være en frigang på mindst 15 mm til højre for vægpladen, 15 mm til venstre for vægpladen, 30 mm over vægpladen og 100 mm under vægpladen.
• Termostat og ekstern sensor:

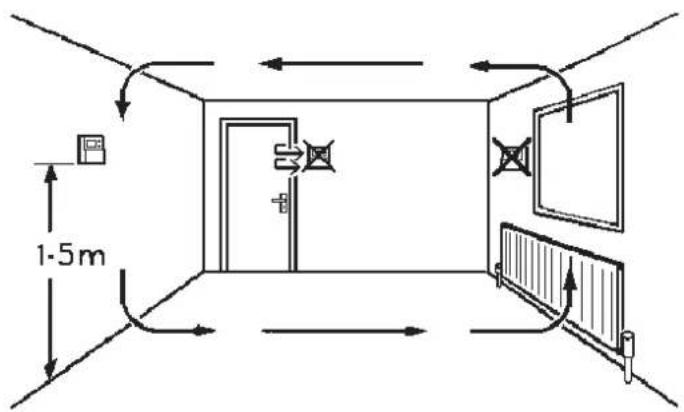

Monteres i en højde på ca. 1,5 m fra gulvet væk fra træk og varmekilder såsom radiatorer, åben ild eller direkte sollys.

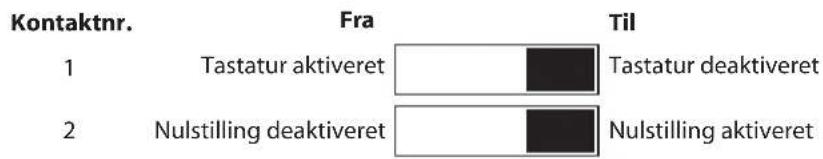

- Før montering af enheden skal de 2 DIL-kontakter bag på enheden fl yttes til den ønskede position. Fabriksindstillingerne er vist herunder.
bar
| Kontaktnr. | Fra | Til |
|---|---|---|
| 1 | Tastatur aktiveret | Tastatur deaktiveret |
| 2 | Nulstilling deaktiveret | Nulstilling aktiveret |
Isætning af batterier
Venligst sikre korrekt polaritet ved isætning af batterier i TP5001 og TP5001 RF. Korrekt polaritet er angivet indvendigt i batteri-holderen.
VIGTIGT: Efter isætning af batterier kan et blankt display forekomme hvorfor knappen RESET altid skal aktiveres kort een gang for korrekt opstart af termostaten. Alle tidligere indtastede datoer, tider programmer og overstyrings-indstillinger bibeholdes i termostatens levetid.
Der er tilsluttet en nulleder og/eller jordledning til nogle af termostaterne. Disse skal ikke bruges til TP5001 (batteri modeller), og må IKKE forbindes til klemmerne på TP5001-terminaler. De skal i stedet gøres elektrisk sikre og oprulles i fordybningen bag på TP5001.
Modeller med ekstern sensorindgang
TP5001A og TP5001MA har en indgang, som kan bruges til at slutte enheden til en af følgende:
1) Rumtemperaturføler (sælges som tilbehør).
2) Grænseføler, for eksempel gulvtemperaturføler (sælges som tilbehør).
3) Vindueskontakter, kortlæserkontakter eller teleswitch-kontakter. Se afsnittet om elinstallatørens avancerede programmeringsmuligheder i installationsvejledningen.
Modeller med ekstern sensorindgang
Klemrække til ekstern sensor er placeret på printpladen over batterirummet.
Konfi gureret til ekstern rumssensor eller grænseføler

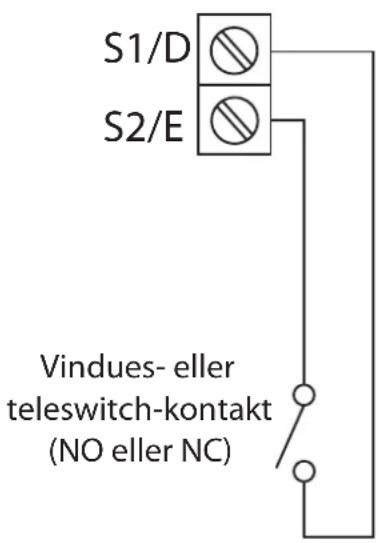

Konfi gureret til vindueskontakt eller anden kontakt som f.eks. teleswitch

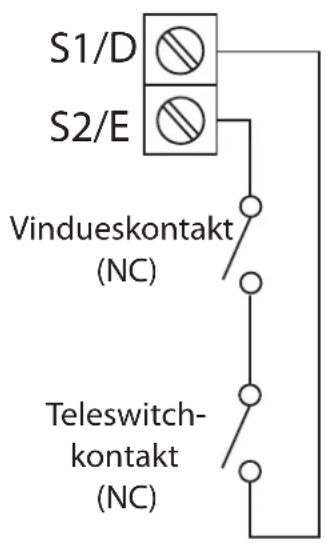

Konfi gureret til vindueskontakt og anden kontakt som f.eks. teleswitch
Trådføring af RX-modtager (kun RF-modeller)

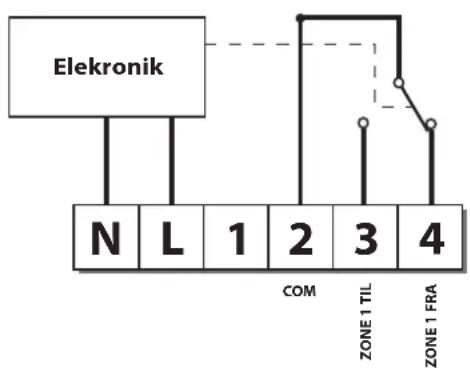

RX1


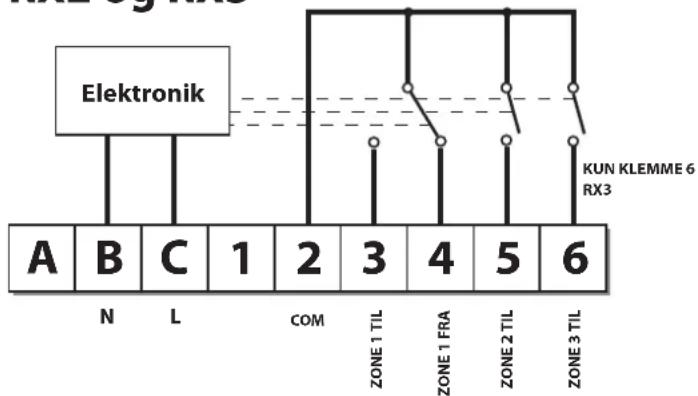

RX2 og RX3
1) I relation til systemer, der tilføres netspænding, skal klemme 2 tilkobles forsyningsnettet.
2) Strømforsyningen til enheden må ikke til- eller frakobles af timeswitch.
VIGTIGT
For at sikre at fabriksindstillingerne og microcomputeren er indstillet og fungere korrekt er det vigtigt at trykke på knappen RESET og holde denne inde før programmering foretages.
Ibrugtagning (kun RF-modeller)
Hvis termostaten og modtageren leveres sammen i en kombineret pakke, er enhederne parret på fabrikken, og der kræves ingen ibrugtagningsprocedure (kun RX1). (Trin 1-5 skal ikke gennemføres)
Trin 1-5 nedenfor skal følges for at justere RX-modtageren i forhold til termostatsignalets frekvens.
Trin 1 TP5001-RF
Nulstil enheden ved at trykke på den nedsænkede nulstillingsknap.
Trin 2 Tryk på, og hold knappen V og + nede i 3 sekunder (TP5001 RF udsender nu vedvarende et unikt signal i 3 minutter).
Trin 3 RX1
Tryk på, og hold knappen PROG og CH1 nede i 3 sekunder, indtil den grønne lampe blinker én gang.
Trin 4 RX2 (hvis anvendelig)
Stat 1 – udfør trin 1-3 og 5.
Stat 2 – udfør trin 1-2, og tryk herefter på PROG og CH2 på RX2.
RX3 (hvis anvendelig)
Stat 1 – udfør trin 1-3 og 5.
Stat 2 – udfør trin 1-2, og tryk herefter på PROG og CH2 på RX3.
Gennemfør derefter trin 5.
Stat 3 – udfør trin 1-2, og tryk herefter på PROG og CH3 på RX3.
Trin 5 TP5001-RF
Tryk på V eller Λ for at vælge temperatur – enheden vender herefter tilbage til driftstilstand.
Brugerens avancerede programmeringsmuligheder
TP5001 indeholder en række avancerede funktioner, som brugeren kan vælge. Der er adgang til disse via en avanceret programmeringstilstand. Se afsnittet om brugerens avancerede programmeringsmuligheder i brugervejledningen for at få fl ere oplysninger.
Installatørens avancerede programmeringsmuligheder
TP5001 indeholder yderligere avancerede funktioner, som installatøren kan vælge for at forbedre systemets driftsmæssige eff aktivitet og, i de tilfælde hvor det er nødvendigt, ændre produktets brugerfunktionalitet. Der er adgang til disse via en avanceret programmeringstilstand for installatører. Disse indstillinger er valgfrie og er kun nødvendige, hvis de udvidede funktioner ønskes.
Åbning af den avancerede programmeringstilstand for installatører
Følg trinene herunder for at åbne den avancerede programmeringstilstand for installatører:
a) Tryk på og hold samitidig V og PROG nede i 3 sekunder for at åbne den avancerede programmeringstilstand for brugere. Displayet skifter til det viste tal.
b) Tryk på og hold samitidig V, Λ og PROG nede i
5 sekunder for at åbne den avancerede programmeringstilstand for installatører. Displayet skifter til det viste tal.
c) Brug tasterne + og - til at rulle bagud og fremad gennem valgmulighederne, og brug derefter tasten V og Λ til at skifte indstillinger. Det blinkende tal til højre på displayet angiver valgmulighedens nummer. De store tegn angiver indstillingens valgte værdi.
d) Du kan vende tilbage til RUN ved at trykke på og holde PROG nede, indtil et kolon på displayet blinker.
| Indstilling 30 – Vælg den øvre temperaturgrænse |
| Denne indstilling gør det muligt at begrænse den øvre grænse for termostatens indstillingsinterval elektronisk. Tryk på +, indtil indstilling 30 vises. Brug V og Λ til at vælge den ønskede indstilling. |
| Indstilling 40 | -5°C (fabriksindstillingen er 30°C) |
| Indstilling 31 – Vælg den nedre temperaturgrænse |
| Denne indstilling gør det muligt at begrænse den nedre grænse for termostatens indstillingsinterval elektronisk. Tryk på +, indtil indstilling 31 vises. Brug V og Λ til at vælge den ønskede indstilling. |
| Indstilling 5-40°C (fabriksindstillingen er 5°C) |
| Indstilling 32 – Aktiver “off ” ved nedre grænse |
| Denne indstilling gør det muligt at vælge funktionen OFF, hvis der vælges en indstilling under den nedre grænse. Tryk på +, indtil indstilling 32 vises. Brug V og Λ til at vælge den ønskede indstilling. |
| Indstilling 0 D | eaktiveret |
| Indstilling 1 A | ktiveret (fabriksindstilling) |
| Indstilling 33 – Aktiver “on” ved øvre grænse |
| Denne indstilling gør det muligt at vælge funktionen ON, hvis der vælges en indstilling over den øvre grænse. Tryk på +, indtil indstilling 33 vises. Brug V og Λ til at vælge den ønskede indstilling. |
| Indstilling 0 D | eaktiveret (fabriksindstilling) |
| Indstilling 1 A | ktiveret |
| Indstilling 34 – Vælg til/fra for proportional periodehastighed |
| Denne indstilling gør det muligt at sætte termostaten til til/fra eller at vælge en proportional periodehastighed. Tryk på +, indtil indstilling 34 vises. Brug V og Λ til at vælge den ønskede indstilling. |
| 0 til/fra | |
| 3 3 kredsløb pr. time |
| 6 6 kredsløb pr. time (fabriksindstilling) |
| 9 9 kredsløb pr. time |
| 12 12 kredsløb pr. time |
| Indstilling 35 – Indstil integrationstiden(valgmulighed 34 indstilles til 3, 6, 9 eller 12)(se vejledning, før justeringen foretages) |
| Dette justerer integrationstiden for PI-algoritmen,hvorved kontrolpræcisionen øges. Indstillingen børkun justeres efter rådføring med producenten.. Trykpå +, indtil indstilling 35 vises. Brug V og Λ til atvælge den ønskede indstilling. |
| 2.5 Integrationstiden er indstillet til 2,5 % (fabriksindstilling) |
| 5 Integrationstid indstillet til 5 % |
| 10 Integrationstid indstillet til 10 % |
| Indstilling 36 – Indstil regel for overstyring af temperatur |
| Dette fastsætter den temperaturoverstyring, som brugeren har adgang til. Tryk på +, indtil indstilling 36 vises. Brug V og Λ til at vælge den ønskede indstilling. |  |
| Indstilling 0 Ingen grænse (fabriksindstilling) |
| Indstilling 1 Begrænset til ± 2^ C |
| Indstilling 2 Ingen overstyring tilladt |
| Indstilling 37 – Indstilling af tid for overstyring (mulighed 36 indstilles til 1 eller 2) |
| Dette fastsætter varigheden af en temperaturoverstyring, som brugeren har adgang til. Tryk på +, indtil indstilling 37 vises. Brug V og Λ til at vælge den ønskede indstilling. |
| Indstilling 0 N | æste hændelse (fabriksindstilling) |
| Indstilling 1 1 | time |
| Indstilling 2 2 | timer |
| Indstilling 3 3 | timer |
| Indstilling 4 4 | timer |
| Indstilling 38 – Relæstatus ved registrering af lavt batteriniveau (kun batteriprodukter) |
| Her fastsættes den position, som relæet skifter til, når enheden lukker ned pga. lavt batteriniveau. Tryk på +, indtil indstilling 38 vises. Brug V og Λ til at vælge den ønskede indstilling. |
| Indstilling 0 | Relæ parkeret med udgang FRA (fabriksindstilling) |
| Indstilling 1 | Relæ parkeret med udgang TIL |
| Indstilling 40 - Antal ændringer per døgn |
| Denne instiller termostaten til enten 2, 4 eller 6 ændringer per dag eller termostat tilstand Tryk på +, indtil indstilling 40 vises. Brug Λ og V til at vælge den ønskede indstilling. |
| 1 Termostat tilstand |
| 2 2 ændringer pr. døgn |
| 4 4 ændringer per døgn |
| 6 6 ændringer per døgn (fabriksindstilling) |
| Indstilling 41 - Programmeringsindstilling(5/2 dags eller 24 timer) |
| Her sættes termostaten til at fungere i enten 5/2 dages eller 24 timers funktion. Tryk på +, indtil indstilling 41 vises. Brug Λ og V til at vælge den ønskede indstilling. |
| 5-2 5/2 | dags (fabriksindstilling) |
| 24 24 | timer |
| Indstilling 70 – Deaktivering af tastatur |
| Her fastsættes den grad af tastaturfunktionalitet, som brugeren har adgang til. Kun aktiv, hvis DIL-kontakt 1 er indstillet til deaktiveret tilstand. Tryk på +, indtil indstilling 70 vises. Brug V og Λ til at vælge den ønskede indstilling. |
| Indstilling 0 N | Normal lås: Programmeringsfunktioner låst (fabriksindstilling) |
| Indstilling 1 F | Fuld lås: Alle taster er deaktiveret |
| Indstilling 71 – Tilfældige start (kun 230 volt-modeller) |
| Giver mulighed for tilfældig start ved tilslutning af strøm efter en strømafbrydelse for at reducere belastningen af det elektriske net. Tilfældig forsinkelse ligger i intervallet 2-90 sekunder. Tryk på +, indtil indstilling 71 vises. Brug V og Λ til at vælge den ønskede indstilling. |  |
| Indstilling 0 Deaktiveret (fabriksindstilling) |
| Indstilling 1 Aktiveret |
| Indstilling 72 – Ejerens anlægsreferencenummer |
| Giver ejere af fl ere anlæg mulighed for at gemme et anlægsreferencenummer i termostaten. Tryk på +, indtil indstilling 72 vises. Brug V og Λ til at vælge den ønskede indstilling. |  |
| Indstilling Der kan vælges en vilkårlig værdi mellem 00 og 99 |
| Fabriksindstillingen er 00 |
| Indstilling 73 – Ejerens termostatreferencenummer |
| Giver anlægsejere mulighed for at gemme et termostatreferencenummer i termostaten. Tryk på +, indtil indstilling 73 vises. Brug V og Λ til at vælge den ønskede indstilling. |  |
| Indstilling Der kan vælges en værdi mellem 000 og 999 |
| Fabriksindstillingen er 000 |
| Indstilling 74 – Datoformat for ur |
| Denne indstilling gør det muligt at vælge et datoformat. Tryk på +, indtil indstilling 74 vises. Brug V og Λ til at vælge den ønskede indstilling. |  |
| Indstilling 0 E | Europæiske regler (dd/mm/åå) (fabriksindstilling) |
| Indstilling 1 N | Nordamerikanske regler (mm/dd/åå) |
| Indstilling 81 – Termostatens kalibreringsforspænding |
| Giver mulighed for, at termostatens kalibrering kan afvige med op til ± 1,5^ K. Tryk på +, indtil indstilling 81 vises. Brug V og Λ til at vælge den påkrævede indstilling. |  |
| Indstilling En | vilkårlig værdi mellem ± 1,5 (fabriksindstillingen er 0^ C) |
| Indstilling 90 – Defi ner typen af ekstern sensor. Kun "A"-modelle |
| Denne indstilling gør det muligt at defi nere den eksterne sensors type. Tryk på +, indtil indstilling 90 vises. Brug V og Λ til at vælge den ønskede indstilling. |
| Indstilling 0 Ingen ekstern sensor monteret (fabriksindstilling) |
| Indstilling 1 Rum sensor monteret, intern sensor deaktiveret |
| Indstilling 2 Grænseføler monteret. Se indstilling 93 for yderligere muligheder |
| Indstilling 3 | Konfigureret som digital indgang til vindue, kortlæser eller teleswitch. Se indstilling 94 for yderligere indstillings muligheder |
| Indstilling 93 – Vælg grænsefølerens indstillingspunkt,kun "A"-modeller (indstilling 90 indstillet til 2) |
| Denne indstilling gør det muligt at indstille termostatens grænseføler. Det typiske anvendelsesområde er gulv varme. Tryk på +, indtil indstilling 93 vises. Brug V og Λ til at vælge den ønskede indstilling. Hvis den temperatur, som grænseføleren registrerer, overskrider grænseindstillingen, afbrydes udgangen, indtil temperaturen er faldet med 2°C. "F10" blinker i displayet. |
| Indstilling En | vilkårlig værdi mellem 20-50°C (fabriksindstillingen er 27°C) |
| Indstilling 94 – Konfi gurer den digitale indgangskontakttype.Kun "A"-modeller (indstilling 90 indstillet til 3) |
| Denne indstilling gør det muligt at konfi gurereden digitale indgangs kontakttype. Tryk på +, indtilindstilling 94 vises. Brug V og Λ til at vælge denønskede indstilling. |
| Indstilling 0 N | C-kontakter. Åbner kontakten for at tvinge enheden tilat skifte til termostattilstand. Kortslutningskontakternereturnerer til normal drift |
| Indstilling 1 N | O-kontakter. Lukker kontakterne skal tvinge enhedentil termostattilstand. Åbn kredsløbskontakterne for atreturnere til normal drift (fabriksindstilling) |
