BEDIENUNGSANLEITUNG CDX396 YAMAHA

BEDIENUNGSANLEITUNG BRUKSANVISNING

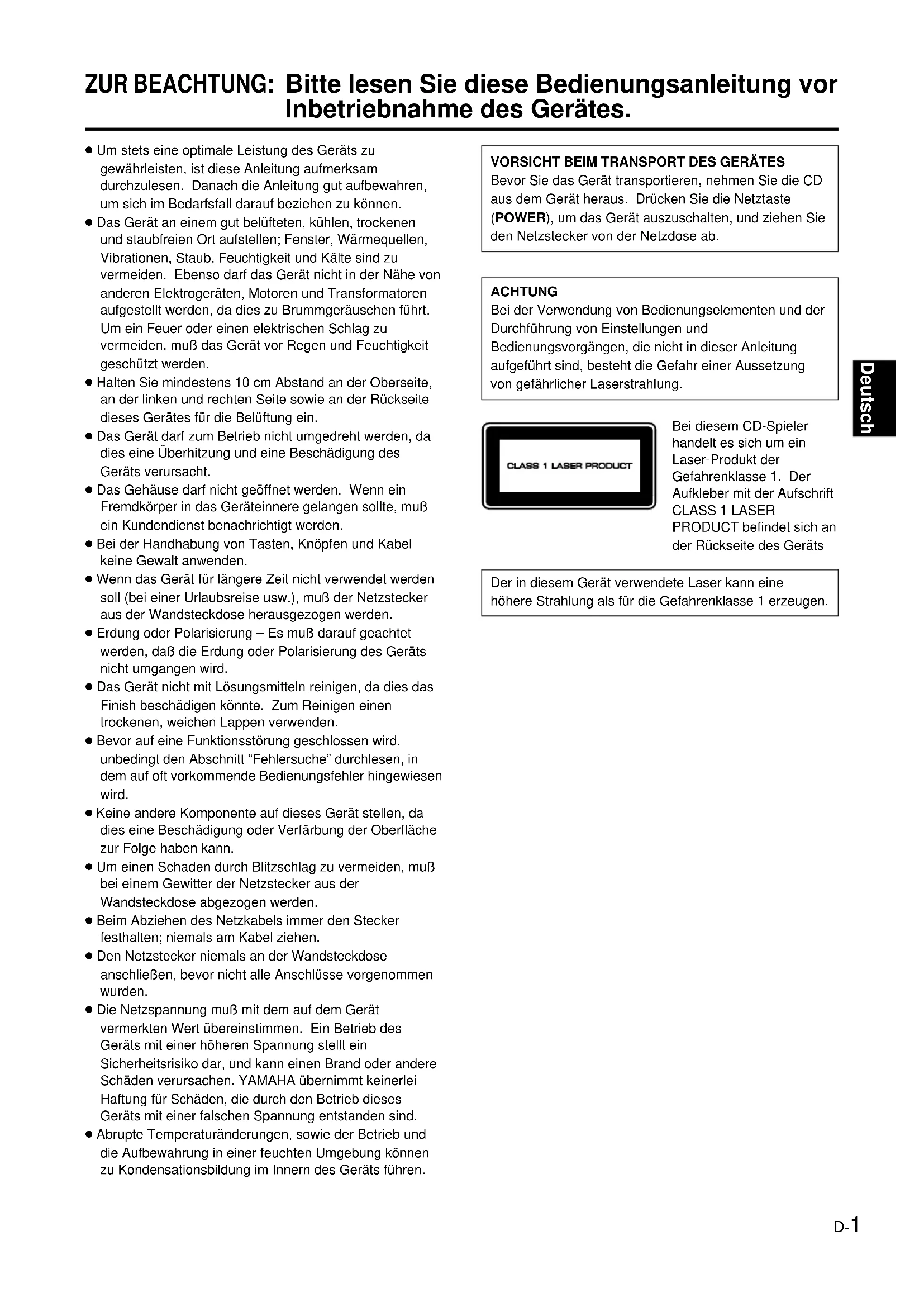

VORSICHT BEIM TRANSPORT DES GERÄTES

Bevor Sie das Gerät transportieren, nehmen Sie die CD aus dem Gerät heraus. Drücken Sie die Netztaste (POWER), um das Gerät auszuschalten, und ziehen Sie den Netzstecker von der Netzdose ab. ACHTUNG Bei der Verwendung von Bedienungselementen und der Durchführung von Einstellungen und Bedienungsvorgängen, die nicht in dieser Anleitung aufgeführt sind, besteht die Gefahr einer Aussetzung von gefährlicher Laserstrahlung. Bei diesem CD-Spieler handelt es sich um ein Laser-Produkt der Gefahrenklasse 1. Der Aufkleber mit der Aufschrift CLASS 1 LASER PRODUCT befindet sich an der Rückseite des Geräts Der in diesem Gerät verwendete Laser kann eine höhere Strahlung als für die Gefahrenklasse 1 erzeugen. ● Um stets eine optimale Leistung des Geräts zu gewährleisten, ist diese Anleitung aufmerksam durchzulesen. Danach die Anleitung gut aufbewahren, um sich im Bedarfsfall darauf beziehen zu können. ● Das Gerät an einem gut belüfteten, kühlen, trockenen und staubfreien Ort aufstellen; Fenster, Wärmequellen, Vibrationen, Staub, Feuchtigkeit und Kälte sind zu vermeiden. Ebenso darf das Gerät nicht in der Nähe von anderen Elektrogeräten, Motoren und Transformatoren aufgestellt werden, da dies zu Brummgeräuschen führt. Um ein Feuer oder einen elektrischen Schlag zu vermeiden, muß das Gerät vor Regen und Feuchtigkeit geschützt werden. ● Halten Sie mindestens 10 cm Abstand an der Oberseite, an der linken und rechten Seite sowie an der Rückseite dieses Gerätes für die Belüftung ein. ● Das Gerät darf zum Betrieb nicht umgedreht werden, da dies eine Überhitzung und eine Beschädigung des Geräts verursacht. ● Das Gehäuse darf nicht geöffnet werden. Wenn ein Fremdkörper in das Geräteinnere gelangen sollte, muß ein Kundendienst benachrichtigt werden. ● Bei der Handhabung von Tasten, Knöpfen und Kabel keine Gewalt anwenden. ● Wenn das Gerät für längere Zeit nicht verwendet werden soll (bei einer Urlaubsreise usw.), muß der Netzstecker aus der Wandsteckdose herausgezogen werden. ● Erdung oder Polarisierung – Es muß darauf geachtet werden, daß die Erdung oder Polarisierung des Geräts nicht umgangen wird. ● Das Gerät nicht mit Lösungsmitteln reinigen, da dies das Finish beschädigen könnte. Zum Reinigen einen trockenen, weichen Lappen verwenden. ● Bevor auf eine Funktionsstörung geschlossen wird, unbedingt den Abschnitt “Fehlersuche” durchlesen, in dem auf oft vorkommende Bedienungsfehler hingewiesen wird. ● Keine andere Komponente auf dieses Gerät stellen, da dies eine Beschädigung oder Verfärbung der Oberfläche zur Folge haben kann. ● Um einen Schaden durch Blitzschlag zu vermeiden, muß bei einem Gewitter der Netzstecker aus der Wandsteckdose abgezogen werden. ● Beim Abziehen des Netzkabels immer den Stecker festhalten; niemals am Kabel ziehen. ● Den Netzstecker niemals an der Wandsteckdose anschließen, bevor nicht alle Anschlüsse vorgenommen wurden. ● Die Netzspannung muß mit dem auf dem Gerät vermerkten Wert übereinstimmen. Ein Betrieb des Geräts mit einer höheren Spannung stellt ein Sicherheitsrisiko dar, und kann einen Brand oder andere Schäden verursachen. YAMAHA übernimmt keinerlei Haftung für Schäden, die durch den Betrieb dieses Geräts mit einer falschen Spannung entstanden sind. ● Abrupte Temperaturänderungen, sowie der Betrieb und die Aufbewahrung in einer feuchten Umgebung können zu Kondensationsbildung im Innern des Geräts führen. ZUR BEACHTUNG: Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes.D-2 HINWEISE FÜR CDs CDs die sich mit diesem Gerät wiedergeben lassen Verwenden Sie diesen CD-Spieler ausschließlich für dieWiedergabe von CDs, die mit den folgenden Markierungenbezeichnet sind. Legen Sie niemals eine andere Platte ein.Mit diesem Gerät können auch 8cm CD-Singles abgespieltwerden..... CDs (digitale Audio-CDs)Diese Audio-CDs sind am weitestenverbreitet..... CD-RW (wiederbeschreibbar)Diese CDs lassen sich mit einemspeziellen CD-Recorder fürAudioaufnahmen wiederholt beschreiben.Die aufgezeichneten CD-RWs lassensich nur in einem speziellen, für CD-RWsgeeigneten CD-Spieler wiedergeben.Hinweise● Verwenden Sie nur CD-RWs vonbekannten Herstellern.● Verwenden Sie eine CD-RW, diemindestens einen der folgendenSchriftzüge trägt.FOR CONSUMERFOR CONSUMER USEFOR MUSIC USE ONLY.... CD-TEXTAuf solchen CDs werden Textdaten, wieAlbumtitel, Liedertitel und Künstlernamenaufgezeichnet. Sie lassen sich vonüblichen CD-Spielern wiedergeben.Allerdings sind für die Wiedergabe desTextes spezielle für die Textwiedergabegeeignete CD-Spieler erforderlich.Mit dem CDX-596 ist es möglich Textvon einer CD-TEXT wiederzugeben.HinweisEs ist möglich, daß sich gewisse CD-RWs oder andereCDs, die nicht richtig aufgezeichnet wurden, nicht mitdiesem CD-Spieler wiedergeben lassen.Zur Verhinderung von Gerätestörungen:● Verwenden Sie keine Nicht-Standard-CDs, wie z.B. herzförmigeCDs, die auf dem Markt erhältlichsind, weil sie das Gerätbeschädigen können.● Verwenden Sie keine mit Klebebändern, Etikettenoder Klebemittel. Bei Verwendung einer solchen CDkann die CD im Gerät steckenbleiben oderGerätebeschädigungen verursachen. Hinweise für die Handhabung von CDs ● Behandeln Sie die Platten stets sorgfältig, so daß dieOberfläche nicht verkratzt wird.● CDs werden durch die Wiedergabe nicht abgenutzt aberBeschädigungen durch unsachgemäße Handhabungkönnen die Wiedergabequalität beeinträchtigen.● Verwenden Sie nur einen Filzstift oder etwas ähnliches,wenn Sie auf der Beschriftungsseite der CD schreiben.Verwenden Sie niemals einen Kugelschreiber, Bleistiftusw. mit harter Spitze, da sonst die CD-Wiedergabebeeinträchtigt werden kann.● Die CDs dürfen nicht verbogen werden.● Wenn eine Disc z.Z. nicht verwendet wird, nehmen Sieaus dem Gerät und bewahren Sie sie in der Schutzbox auf. ● Beim Entfernen und Aufbewahren darf die Oberfläche derCD nicht verkratzt werden.● Die CD-Wiedergabequalität wird durch Staub odergeringe Verschmutzung der Oberfläche wie zum BeispielFingerabdrücke nicht beeinträchtigt. Entfernen Siestärkere Verschmutzungen mit einem weichen, trockenenTuch. Wischen Sie dabei niemals in einer kreisförmigenBewegung, sondern stets von innen nach außen.● Verwenden Sie für die CDs niemals ein Platten-Reinigungsmittel, andere Reinigungmittel oder einAntistatikspray, da dadurch die Platte angegriffen werdenkann.● Setzen Sie die CD-Platten nicht direktem Sonnenlicht,hohen Temperaturen oder hoher Feuchtigkeit aus, umVerzug und Beschädigungen zu vermeiden. NEIN

Wiedergabe von CD-SinglesLegen Sie die CD-Single in die innere Vertiefung der CD-Lade. Legen Sie niemals eine normale CD über die CD-Single ein.

• ANSCHLÜSSE p. 5
• BEDIENUNGSELEMENTE p. 6

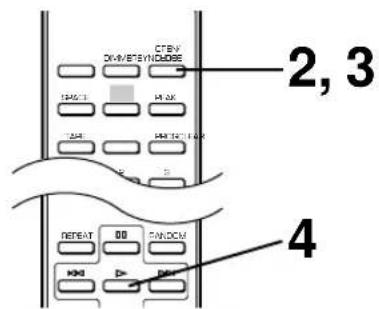

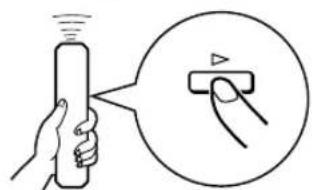

• GRUNDBEDIENUNGSSCHRITTE p. 8
• Unterbrechen der Wiedergabe p. 9
• Ausschalten der Wiedergabe p. 9
• Ausschalten des Gerätes p. 9
• Direkte Wiedergabe eines bestimmten Titels p. 9

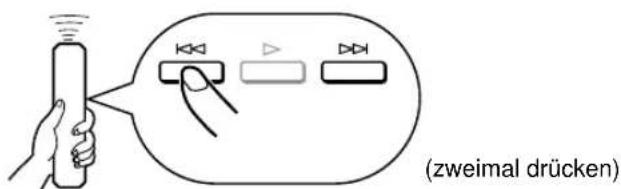

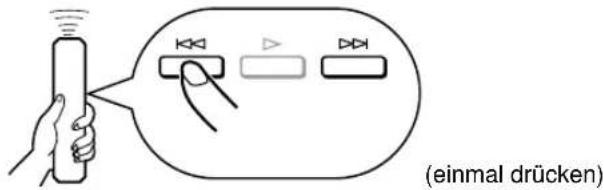

• Springen an den Beginn eines bestimmten Titels (Suchlauf mit Sprung) p. 10

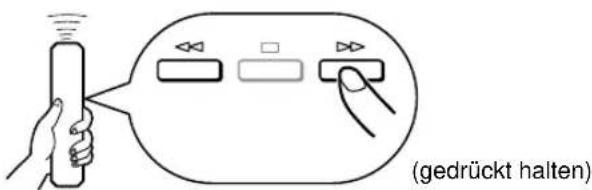

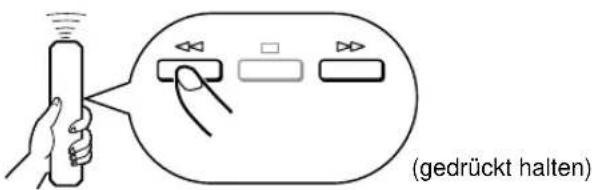

• Suchlauf in Vor- oder Rückwärtsrichtung p. 10
• Weitere nützliche Funktionen p. 11

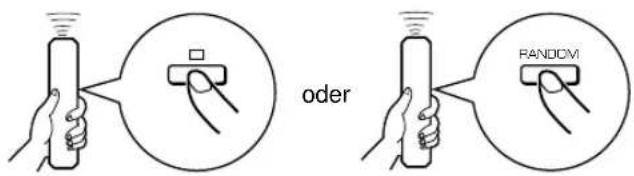

• ZUFALLSWIEDERGABE p. 13
• WIEDERGABEWIEDERHOLUNG p. 13
• PROGRAMMWIEDERGABE p. 14
• INDEXSUCHLAUF p. 15

TITELPROGRAMMIERUNG FÜR

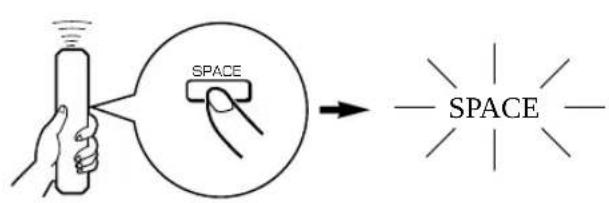

• Siehe Seite 2 für weitere Einzelheiten. v Programmwiedergabe v Zufallswiedergabe v Wiederholung eines Titels bzw. der ganzen CD v Automatisches Einfügen von Leerstellen v Titelprogrammierungsfunktion für die Aufnahme von Titeln auf Cassetten mit beliebiger Spieldauer

Automatische Spitzenpegel-Suchfunktion

CD-Synchro-Aufnahmen v Einstellbare Anzeigehelligkeit v Fernbedienung v Lichtleiter-Digitalausgang nur CDX-596 v Koaxial-Digitalausgang v CD-Textdatenanzeige INHALTD-4 AUSPACKEN Fernbedienung RCA Steckkabel2 Batterien (Größe AA, R6, UM-3)Nehmen Sie das Gerät und das Zubehör vorsichtig aus dem Versandkarton. Sie finden das Gerät und das folgende Zubehör.

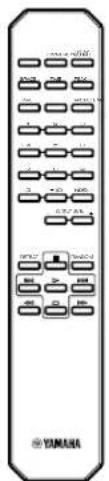

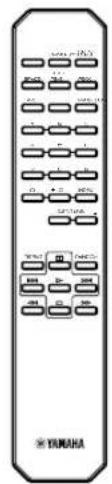

HINWEISE FÜR DIE FERNBEDIENUNG

Fernbedienungsbetrieb Hinweise● Zwischen der Fernbedienung und dem CD-Spieler dürfen sichkeine großen Gegenstände befinden.● Falls helles Licht, wie von einer Fluoreszenzlampe usw. aufden Fernbedienungssensor fällt, können beimFernbedienungsbetrieb Störungen auftreten. Stellen Sie indiesem Fall den CD-Spieler so auf, daß kein direktes Licht aufden Sensor fällt.CDX-396CDX-596, CDX-49630°30°Fernbedienungs-sensor

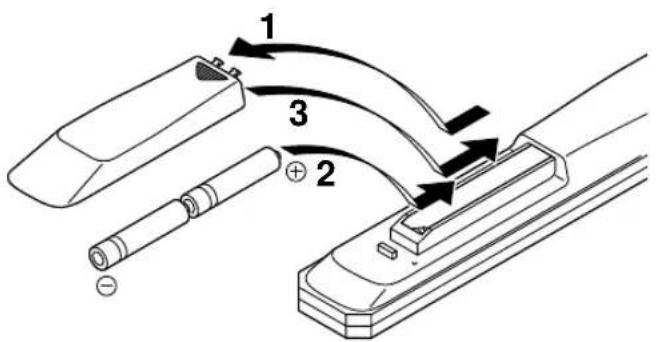

bis ca. 6 m Einlegen der Batterien 1. Drehen Sie dazu die Fernbedienung um und schiebenSie den Batteriefachdeckel zum Entfernen inPfeilrichtung.2. Die Batterien (AA, R6, UM-3) richtig gepolt einlegen, wieim Batteriefach angegeben.3. Bringen Sie den Batteriefachdeckel wieder an. Auswechseln der Batterien Falls der Abstand zum CD-Spieler, in dem dieFernbedienung benutzt werden kann, abnimmt, sind dieBatterien erschöpft. Tauschen Sie immer beide Batterienzusammen aus.Hinweise● Verwenden Sie ausschließlich Batterien der Größe AA, R6,UM-3.● Beachten Sie die im Batterienfach gezeigten Polaritäten. (SieheZeichnung im Batteriefach.)● Falls die Fernbedienung für längere Zeit nicht verwendet wird,müssen Sie die Batterien herausnehmen.● Ausgelaufene Batterien müssen sofort beseitigt werden unddürfen nicht mit Haut oder Kleidern in Berührung kommen.Vor dem Einsetzen neuer Batterien muß das Fach sorgfältiggereinigt werden.OPEN/CLOSEDIMMERSYNCHRO PEAK TEXT/ TIME SPACEPROGCLEAR TAPE RANDOMREPEAT

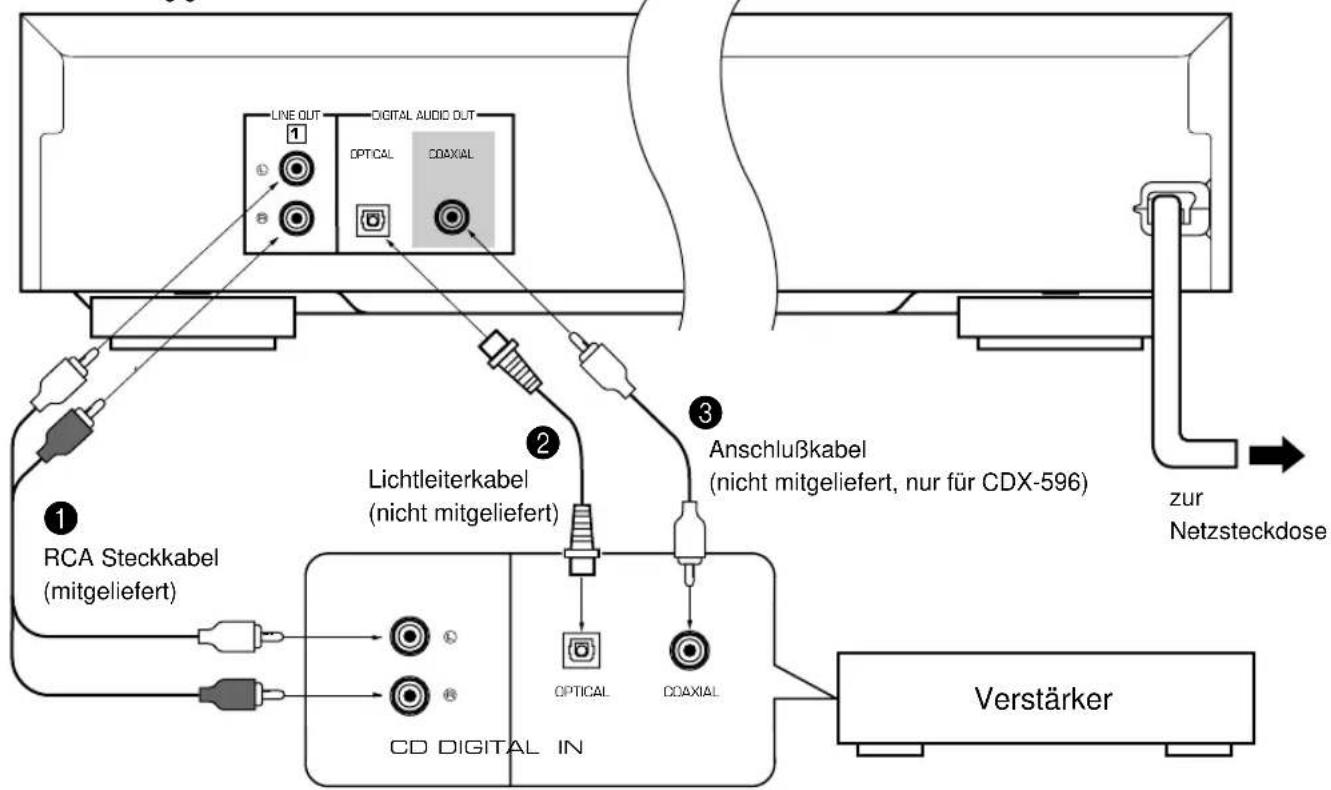

0Deutsch D-5 ANSCHLÜSSE ● Für den Anschluß müssen dieses Gerät und alle daranangeschlossenen Geräte, wie der Verstärker,ausgeschaltet werden.● Die Anschlüsse am Verstärker bzw. an anderen Gerätenmüssen richtig gemacht werden.● Falls beim Betrieb anderer Geräte wie z.B. des TunersStörgeräusche entstehen, müssen die Geräte weitervoneinander entfernt aufgestellt werden.Bei Verwendung der analogen LINE OUT-Buchsen ( 1 )Verbinden Sie diese Buchsen mit den Buchsen “CD” bzw.“AUX” des Verstärkers. Zusätzliche Hinweise zumAnschließen finden Sie in der Bedienungsanleitung desverwendeten Verstärkers.* Kontrollieren Sie, ob die Ausgangsbuchsen des linken (L) undrechten (R) Kanals richtig mit den entsprechenden Buchsen desVerstärkers bzw. der anderen Geräte verbunden sind.Bei Verwendung der DIGITAL AUDIO OUT-Buchse (OPTICAL) ( 2 )● Ziehen Sie vor dem Anschließen die Abdeckung von derBuchse ab.● Verbinden Sie diese Buchse mit der Lichtleiter-Eingangsbuchse des Verstärkers. Verwenden Sie dazuein im Handel erhältliches Lichtleiterkabel.* Verwenden Sie ein Lichtleiterkabel, das dem EIAJ-Standardentspricht. Bei Verwendung anderer Kabel könnenStörungen auftreten.● Bringen Sie stets die Buchsenabdeckung an, wenn dieBuchse nicht benutzt wird, um sie vor Staub zu schützen.● Diese Buchse kann für eine direkte Aufnahme einer CDauf eine MD mit einer Lichtleiterbuchse eines MD-Recorders usw. verbunden werden.Bei Verwendung der DIGITAL AUDIO OUT-Buchse (COAXIAL) ( 3 ) nur CDX-596Verbinden Sie diese Buchse mit einem Anschlußkabel mitder Digitaleingangsbuchse des Verstärkers. Wählen Sie die für Ihren Verstärker geeignete Anschlußart.

RCA Steckkabel(mitgeliefert) Lichtleiterkabel(nicht mitgeliefert) Anschlußkabel(nicht mitgeliefert, nur für CDX-596) Verstärker zur NetzsteckdoseDer schraffierte Teil ( ) ist nur am CDX-596 vorhanden.nur CDX-596 und CDX-496 Der Pegel der Ausgangssignale von diesen Klemmenzum Verstärker kann mit den Ausgangspegeltasten(– OUTPUT LEVEL +) eingestellt werden. Stellen Sie bei der Verwendung der Buchse DIGITALAUDIO OUT (OPTICAL oder COAXIAL) denSignalpegel zum Verstärker mit denAusgangspegeltasten (– OUTPUT LEVEL +) auf denMaximalwert ein.D-6 VORDERSEITE ● Außer den im folgenden beschriebenen Ausnahmen sind die Funktionen der Bedienungselemente am Gerät identisch mit denen auf der Fernbedienung. BEDIENUNGSELEMENTE ( ) bezeichnet die Seite, auf der die Bedienungselemente ausführlich beschrieben sind.

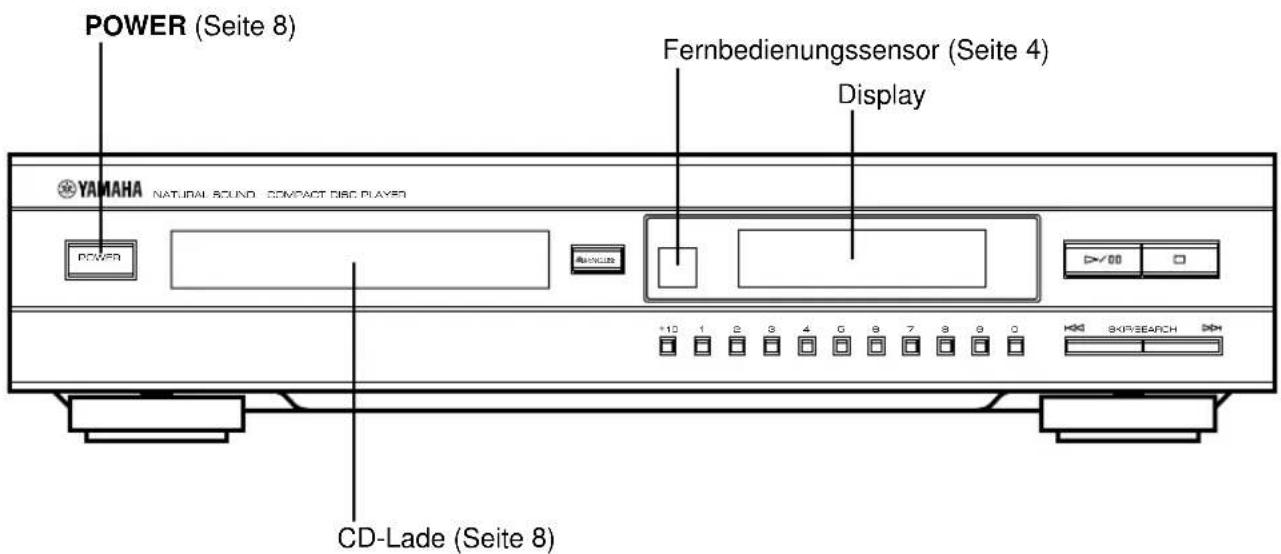

AUTO DISPLAY OFFPOWER 1 2 3 4 5 6 7 8 9 0SKIP/SEARCHOUTPUT LEVELPHONESOPEN/CLOSENATURAL SOUND COMPACT DISC PLAYER OPEN/CLOSE POWER

1 2 3 4 5 6 7 8 9 0 SKIP/SEARCH CDX-396 ● Die Wiedergabe/Pausentaste ( / ) des Gerätes schließt beide Funktionen der Wiedergabe- ( ) und der Pausentaste ( ) der Fernbedienung ein. ● Die Überspring/Suchlauftaste ( SKIP/SEARCH ) des Gerätes schließt beide Funktionen der Überspringtaste ( / ) und der Suchlauftaste ( / ) der Fernbedienung ein. CDX-596, CDX-496 POWER (Seite 8) AUTO DISPLAY OFF (Displayausschaltanzeige) nur CDX-596 (Seite 12) Display CD-Lade (Seite 8) Fernbedienungssensor (Seite 4) PHONES (Kopfhörerbuchse) (Seite 12) POWER (Seite 8) Fernbedienungssensor (Seite 4) Display CD-Lade (Seite 8) Der schraffierte Teil ( ) ist nur am CDX-596 vorhanden.Deutsch D-7 ( ) bezeichnet die Seite, auf der die Bedienungselemente ausführlich beschrieben sind.OPEN/CLOSEDIMMERSYNCHRO PEAK SPACEPROGCLEAR TAPE RANDOMREPEAT

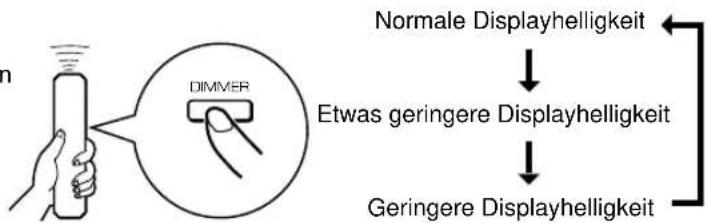

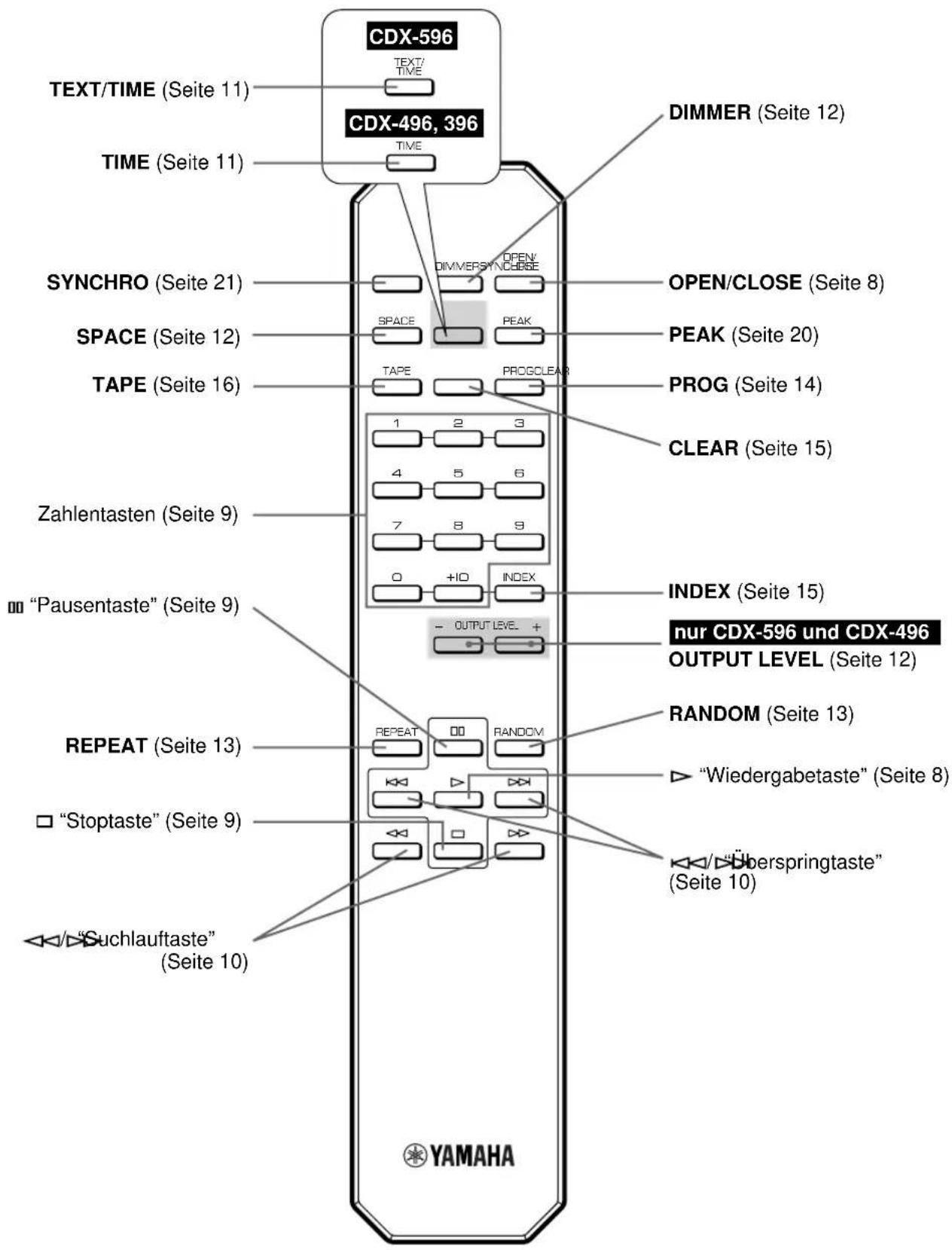

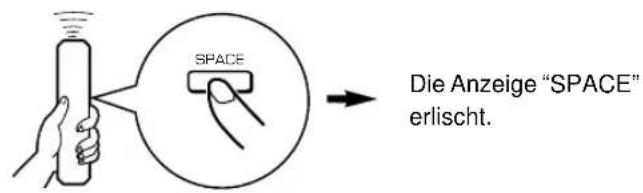

TEXT/ TIME TIME CDX-596 CDX-496, 396 DIMMER (Seite 12) SYNCHRO (Seite 21) SPACE (Seite 12) TAPE (Seite 16) Zahlentasten (Seite 9) REPEAT (Seite 13) RANDOM (Seite 13) nur CDX-596 und CDX-496 OUTPUT LEVEL (Seite 12) INDEX (Seite 15) CLEAR (Seite 15) PROG (Seite 14) PEAK (Seite 20) OPEN/CLOSE (Seite 8) “Pausentaste” (Seite 9) / “Überspringtaste” (Seite 10) “Stoptaste” (Seite 9) / “Suchlauftaste” (Seite 10) “Wiedergabetaste” (Seite 8) TEXT/TIME (Seite 11) TIME (Seite 11) Die schraffierten Teile ( ) sind je nach Modell verschieden. FERNBEDIENUNGD-8 GRUNDBEDIENUNGSSCHRITTE In dieser Bedienungsanleitung wird die Bedienung des Geräts mit der Fernbedienung beschrieben. Für die Bedienung mit den Bedienungselementen an der Gerätevorderseite müssen Sie die betreffenden Gerätetasten betätigen. 1 Drücken Sie die Netztaste (POWER), um das Gerät einzuschalten. 2 Drücken Sie Aus-/Einfahrtaste (OPEN/CLOSE), um die CD-Lade auszufahren, und legen Sie eine CD ein. 3 Drücken Sie die Aus-/Einfahrtaste (OPEN/CLOSE), um die CD-Lade einzufahren. 4 Drücken Sie die Wiedergabe- ( ) bzw. die Wiedergabe/Pausentaste ( ), um mit derWiedergabe zu beginnen.Die Wiedergabe beginnt mit dem ersten Titel der CD. Display CDX-596 CDX-496, CDX-396

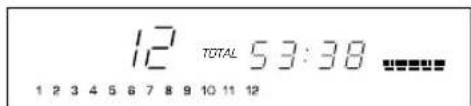

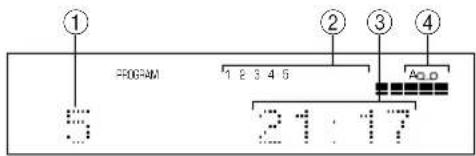

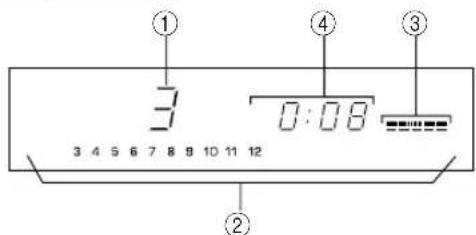

POWEROPEN/CLOSE OPEN/ CLOSE 1 Eingestellte oder wiedergegebene Titelnummer 2 Anzeige der Titelnummern der CD (bis zu 20 Titel). Nach der Wiedergabe eines Titels erlischt dieseNummer, so daß die verbleibenden Titelnummern aufeinen Blick ersichtlich sind. 3 nur CDX-596 und CDX-496 Anzeige des mit der Ausgangspegeltaste (– OUTPUTLEVEL +) eingestellten Signalpegels zum Verstärker-oder Kopfhörerausgang. 4 Zeitanzeige (Siehe “Umschalten der Zeitanzeige” auf Seite 11.)

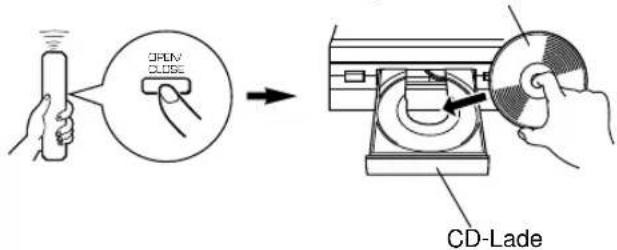

Beschriftung nach oben gerichtetCD-LadeDeutsch D-9 Hinweise ● Nach dem Schließen der CD-Lade mit der Aus-/Einfahrtaste (OPEN/CLOSE) wird auf dem Display kurzzeitig die Titelgesamtzahl und die Gesamtspielzeit der CD angezeigt. CDX-596 CDX-496, CDX-396 Beispiel: Einstellen der Titelnummer 25 +10 zweimal drücken und unmittelbar danach 5 einmal drücken.

• Falls eine höhere Titelnummer als auf der CD vorhanden eingestellt wird, wird der letzte Titel der CD wiedergegeben. Unterbrechen der Wiedergabe Drücken Sie die Pausentaste ( ). Drücken Sie zum Fortsetzen der Wiedergabe nochmals die Pausentaste ( ), oder drücken Sie die Wiedergabetaste

• Die Wiedergabe/Pausentaste ( ) an der Gerätevorderseite kann zum kurzzeitigen Unterbrechen und zum Fortsetzen der Wiedergabe verwendet werden. ● Außerdem kann die CD-Lade mit der Wiedergabetaste ( ) bzw. Wiedergabe/Pausentaste ( ), einer Zahlentaste, der Zufallswiedergabetaste (RANDOM) oder durch leichtes Anstoßen der Ladenvorderseite geschlossen werden. In diesem Fall beginnt die Wiedergabe automatisch, aber auf dem Display wird die Titelgesamtzahl und die Gesamtspielzeit der CD nicht angezeigt. ● nur CDX-596 Beim Einlegen einer CD mit Textdatenanzeige werden nach der Anzeige der Gesamttitelzahl und der Gesamtspielzeit die Titelbezeichnungen angezeigt.

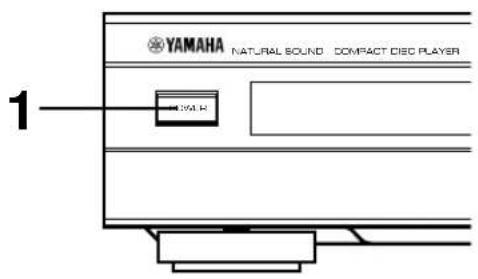

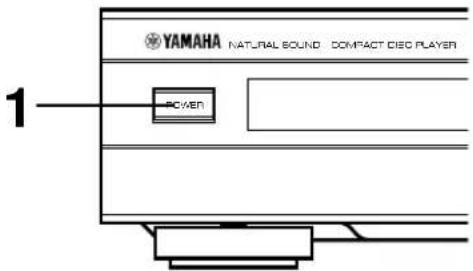

Ausschalten des Gerätes Drücken Sie die Netztaste (POWER) nochmals.

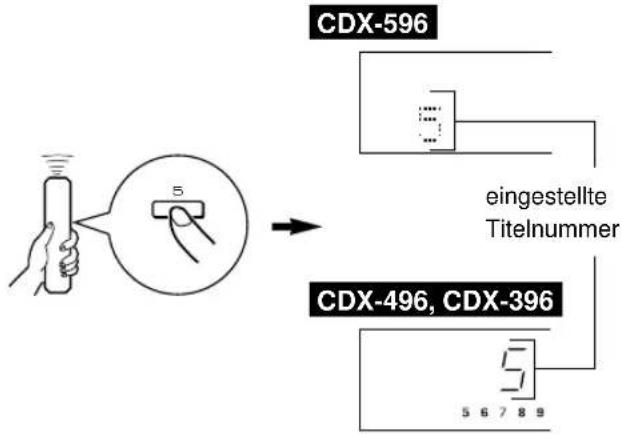

• Falls Sie das Gerät mit eingelegter CD einschalten, beginnt die Wiedergabe der CD automatisch mit dem ersten Titel. Direkte Wiedergabe eines bestimmten Titels

Stellen Sie den gewünschten Titel mit den Zahlentasten ein.

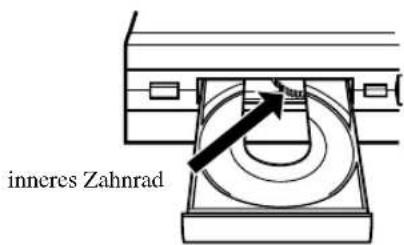

345678910TOTAL inneres Zahnrad Vorsicht Bei ausgefahrener CD-Lade dürfen Sie das innere Zahnrad nicht berühren, weil Sie die Finger beim Einfahren der Lade einklemmen können. CDX-596 CDX-496, CDX-396 eingestellte Titelnummer Ausschalten der Wiedergabe Drücken Sie die Stoptaste ( ).

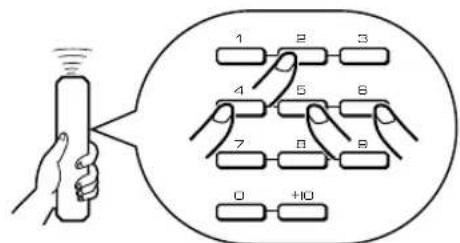

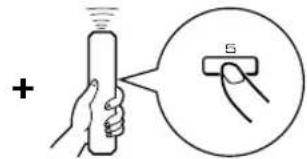

Einstellen einer Titelnummer von 10 oder höher Stellen Sie zuerst die erste Stelle mit der +10-Taste ein und drücken Sie anschließend die entsprechende Zahlentaste (1–0) für die zweite Stelle.D-10 Suchlauf in Vor- oder Rückwärtsrichtung Suchlauf in Vorwärtsrichtung (gedrückt halten) Suchlauf in Rückwärtsrichtung (gedrückt halten) ● Beim Suchlauf kann die Musikwiedergabe, allerdings verzerrt, mitgehört werden, um eine bestimmte Stelle aufzufinden oder einen raschen Überblick über den Titelinhalt zu erhalten. ● Der manuelle Suchlauf ist auch während einer Wiedergabepause möglich, allerdings können Sie dabei keinen Ton hören. ● Betätigung der Überspring/Suchlauftaste ( SKIP/ SEARCH ) des Gerätes: Lassen Sie die Taste unmittelbar nach dem Drücken nicht los, weil sonst die Wiedergabe zum Beginn des nächsten Titels, bzw. des gegenwärtigen Titels springt. Wiedergabe vom Beginn des nächsten Titels Wiedergabe vom Beginn des gegenwärtigen Titels Wiedergabe vom Beginn des vorherigen Titels ● Diese Bedienungsschritte können auch in der Pausen- oder Stop-Betriebsart ausgeführt werden. ● Betätigung der Überspringtaste ( oder ) der Fernbedienung: Falls die Taste ( (oder )) gedrückt gehalten wird, läuft die Titelnummer fortlaufend nach oben (oder unten). ● Betätigung der Überspring/Suchlauftaste ( SKIP/ SEARCH ) des Gerätes: Halten Sie die Taste nicht gedrückt, weil sonst der eingestellte Titel mit hoher Geschwindigkeit wiedergegeben wird. Springen an den Beginn eines bestimmten Titels (Suchlauf mit Sprung) (einmal drücken) (einmal drücken) (zweimal drücken)Deutsch D-11 Umschalten der Zeitanzeige CDX-596 Mit der Text/Zeittaste (TEXT/TIME) können Sie zwischen den vier Zeitanzeigen (1 – 4) umschalten. Bei der Wiedergabe einer CD mit Textdaten wird die CD-Titel, die Name des Künstlers, die Bezeichnung des Titels (5 – 7) ebenfalls angezeigt. CDX-496 and CDX-396 Mit der Zeitanzeigeumschalttaste (TIME) können Sie zwischen den vier Zeitanzeigen umschalten.

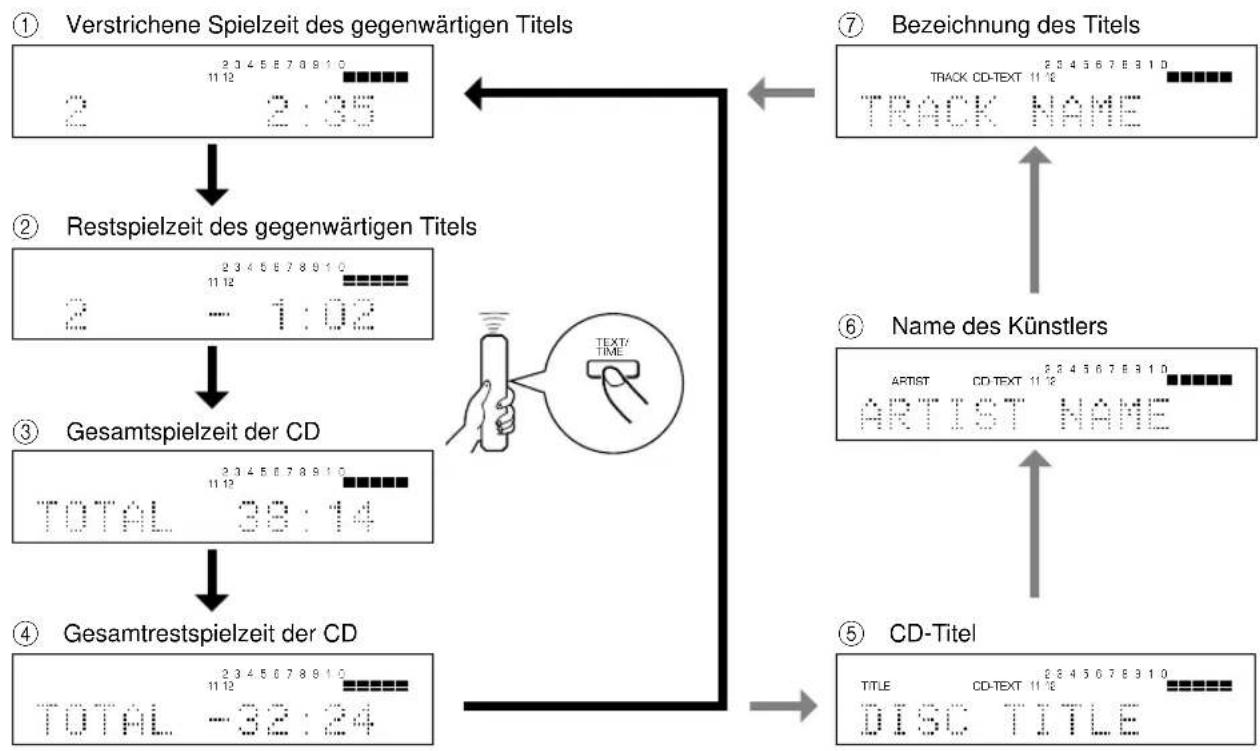

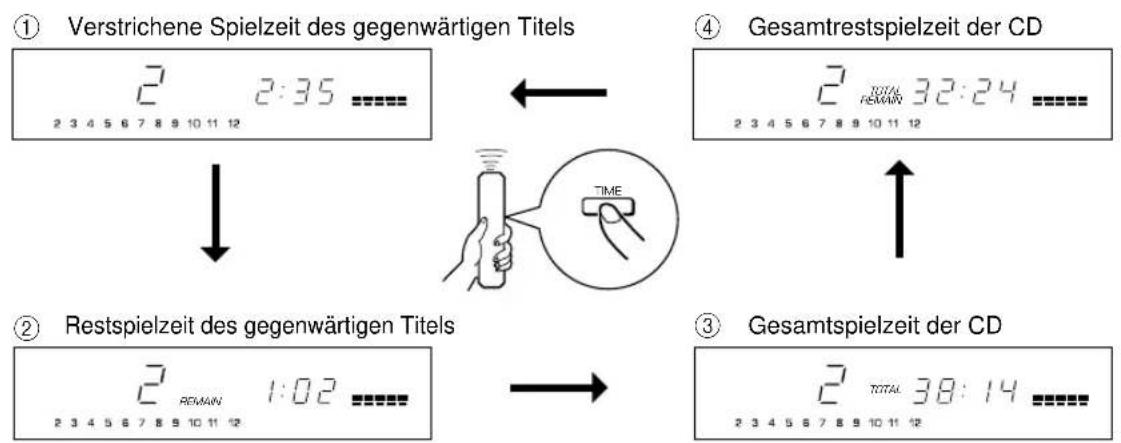

1Verstrichene Spielzeit des gegenwärtigen Titels 2 Restspielzeit des gegenwärtigen Titels 3 Gesamtspielzeit der CD 4 Gesamtrestspielzeit der CD 5 CD-Titel 6 Name des Künstlers 7 Bezeichnung des Titels TOTALREMAINREMAINTOTAL 1 Verstrichene Spielzeit des gegenwärtigen Titels

Restspielzeit des gegenwärtigen Titels 3 Gesamtspielzeit der CD 4 Gesamtrestspielzeit der CD TIME TEXT/ TIME Weitere nützliche Funktionen Hinweise ● Bei gewissen CDs mit Textdaten ist es möglich, daß der CD-Titel, der Name des Künstlers und die Bezeichnung des Titels nicht angezeigt werden. In diesem Fall erscheint die Anzeige “(NO ENTRY)”. ● Bei der Wiedergabe einer CD mit Textdaten leuchtet die Anzeige “CD-TEXT” (1 – 4) auf.D-12 Änderung der Displayhelligkeit CDX-596 Mit der Displayhelligkeitstaste (DIMMER) können Sie die Displayhelligkeit ändern, bzw. das Display ausschalten. Während der Wiedergabe Normale Displayhelligkeit Geringere Displayhelligkeit (Ausgeschaltet)*

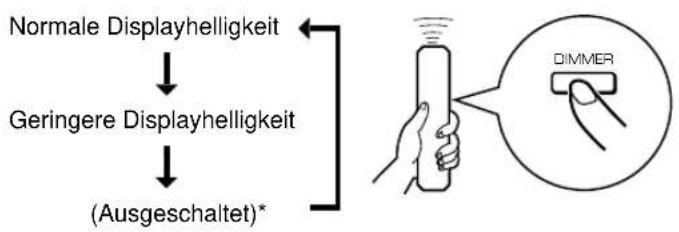

• Bei ausgeschaltetem Display leuchtet die Displayausschaltanzeige (AUTO DISPLAY OFF) auf der Frontseite auf. Bei ausgeschalteter Wiedergabe oder bei eingeschalteter Pause Normale Displayhelligkeit Geringere Displayhelligkeit Geringere Displayhelligkeit*

• Aufleuchtende Displayausschaltanzeige (AUTO DISPLAY OFF). In diesem Fall wird die Displaybeleuchtung bei der Wiedergabe einer CD ausgeschaltet. CDX-496, CDX-396 Falls gewünscht, kann die Displayhelligkeit durch Drücken der Displayhelligkeitstaste (DIMMER) in drei Stufen geändert werden. Einstellung des Signalausgangspegels zum Verstärker und des Kopfhörerlautstärkepegels nur CDX-596 und CDX-496 Normale Displayhelligkeit Etwas geringere Displayhelligkeit Geringere Displayhelligkeit PHONESDIMMERDIMMEROUTPUT LEVEL

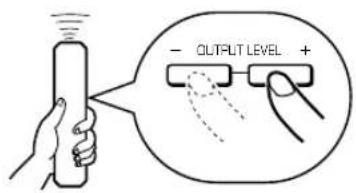

AUTO DISPLAY OFF Schließen Sie für die Wiedergabe über einen Kopfhörer den Kopfhörer an die Kopfhörerbuchse (PHONES) an und stellen Sie die Lautstärke mit der Ausgangspegeltaste (– OUTPUT LEVEL +) ein. Mit dieser Ausgangspegeleinstellung wird gleichzeitig auch der Signalausgangspegel zum Verstärker eingestellt. Automatisches Einfügen von Leerstellen Wenn bei der Aufnahme auf eine Cassette die Leerspielzeit zwischen den Titeln zu kurz ist, ist kein Titelsuchlauf bei der Cassettenwiedergabe möglich. Drücken Sie deshalb die Leerstelleneinfügetaste (SPACE) vor der Aufnahme, so daß die Leerstelleneinfügeanzeige “SPACE” aufleuchtet um bei der Aufnahme auf eine Cassette zwischen den Titeln eine Pause von ca. 4 Sekunden einzufügen. Die Anzeige “SPACE” erlischt. Hinweis Bei eingeschalteter Leerstelleneinfügefunktion sind bei der Anzeige der Gesamtspielzeit und der Restspielzeit die Pausen von 4 Sekunden zwischen den Titeln eingeschlossen. Aufheben der Leerstelleneinfügefunktion Drücken Sie die Leerstelleneinfügetaste (SPACE). SPACE SPACE SPACE PHONES Mit der Ausgangspegeltaste (– OUTPUT LEVEL +) können Sie den Signalausgangspegel zum Verstärker einstellen.Deutsch D-13 Die Titel der CD können in Zufallsreihenfolge wiedergegeben werden. ZUFALLSWIEDERGABE Einschalten der Zufallswiedergabe Drücken Sie die Zufallswiedergabetaste (RANDOM). Ausschalten der Zufallswiedergabe Drücken Sie die Stop- ( ) oder Zufallswiedergabetaste (RANDOM). Hinweise ● Beim Programmieren oder bei der Programmwiedergabe kann diese Funktion nicht benutzt werden. ● Wenn die Überspringtaste (SKIP/SEARCH ) bei der Zufallswiedergabe gedrückt wird, springt die Wiedergabe zum nächsten Titel der Zufallsreihenfolge. Wenn die Taste ( SKIP/SEARCH) gedrückt wird, kehrt die Wiedergabe an den Anfang des gegenwärtigen Titels zurück. ● Anzeige während der Zufallswiedergabe ● Während der Zufallswiedergabe wird keine Restspielzeit angezeigt. ● nur CDX-596 und CDX-496 Falls der CD-Spieler bei eingeschalteter Zufallswiedergabe ausgeschaltet wird, so wird die Zufallswiedergabe beim erneuten Einschalten automatisch fortgesetzt. Die Wiedergabe eines Titels oder der ganzen Platte kann wiederholt werden, wenn die Wiederholtaste (REPEAT) gedrückt wird. Bei jedem Drücken der Wiederholtaste (REPEAT) wird die Betriebsart umgeschaltet. WIEDERGABEWIEDERHOLUNG CDX-596 (aus) CDX-496, CDX-396 (aus) SINGLE REPEAT (S) Die Wiedergabe eines bestimmten Titels wird wiederholt.

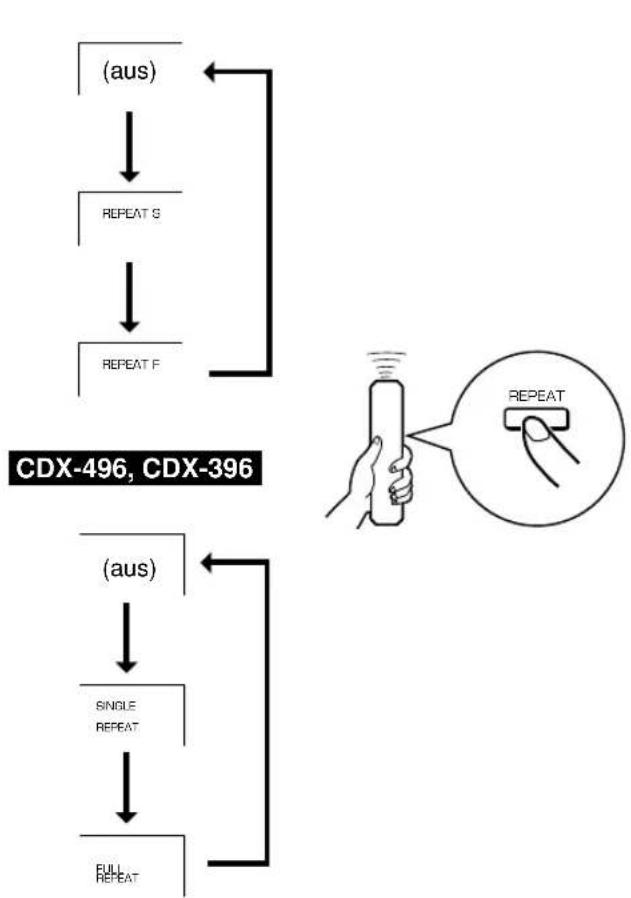

• Diese Wiedergabewiederholung ist auch in der Programm- und Zufallswiedergabebetriebsart möglich. (Beim Ausschalten der Wiedergabewiederholung wird wieder auf die Programm- bzw. Zufallswiedergabebetriebsart zurückgeschaltet.) FULL REPEAT (F) Die gesamten Plattentitel werden wiederholt.

• Bei der Programmwiedergabe werden die programmierten Titel wiederholt.

• In der Zufallswiedergabebetriebsart werden alle Titel in der gleichen Zufallsreihenfolge wiederholt.

• nur CDX-596 und CDX-496 Falls der CD-Spieler bei eingeschalteter Wiedergabewiederholung “FULL REPEAT” ausgeschaltet wird, so wird die Wiedergabewiederholung “FULL REPEAT” beim erneuten Einschalten automatisch fortgesetzt. RANDOMRANDOM oder

REPEATREPEAT SREPEAT FSINGLEREPEAT

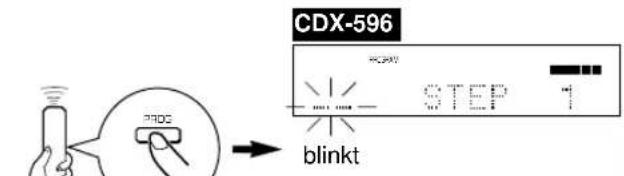

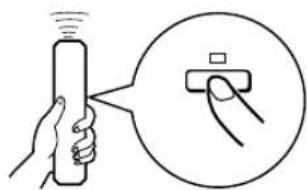

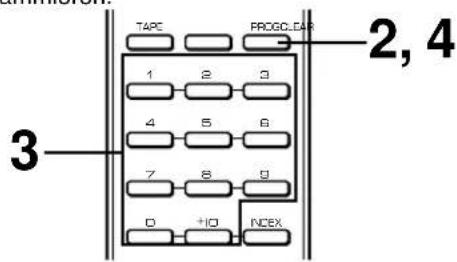

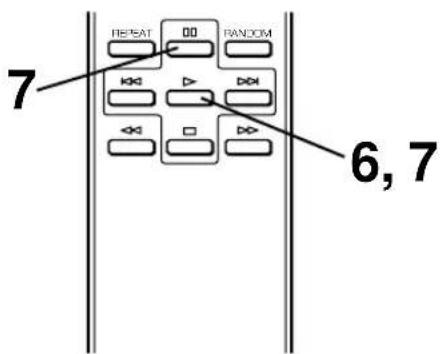

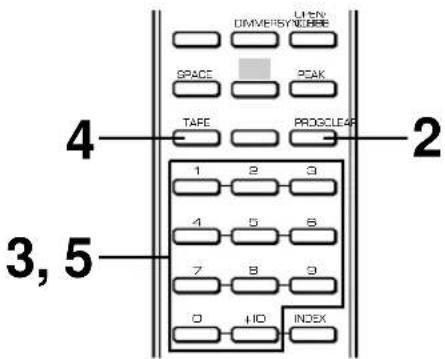

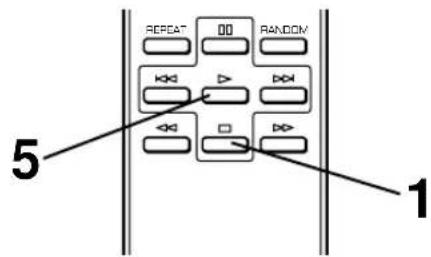

FULL REPEATD-14 Durch Vorprogrammieren können Sie die Titel in beliebiger Reihenfolge wiedergeben. Sie können bis zu 40 Titel nacheinander programmieren. PROGRAMMWIEDERGABE

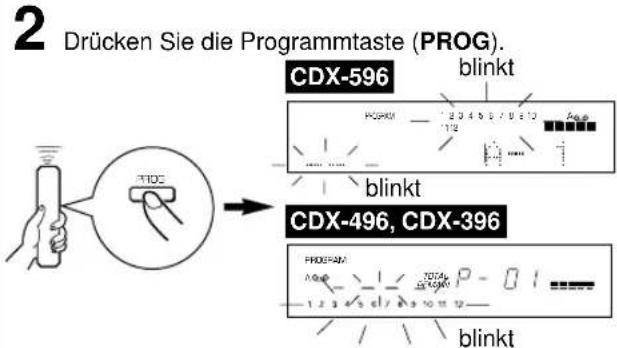

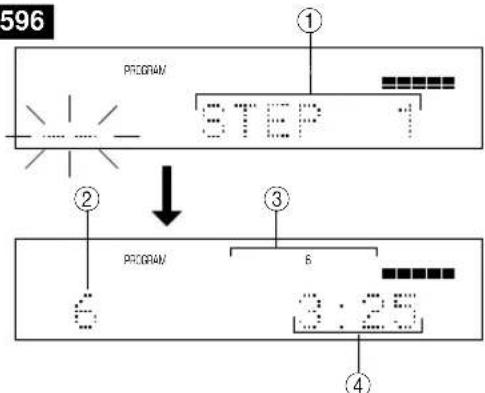

Drücken Sie die Stoptaste ( ), um die Wiedergabe auszuschalten. 2 Drücken Sie die Programmtaste (PROG). 3 Drücken Sie für das Programmieren eines Titels die entsprechende Zahlentaste. Wiederholen Sie diesen Schritt, um weitere Titel zu programmieren. Sie können den gleichen Titel auch mehrmals programmieren. 4 Drücken Sie nach abgeschlossenem Programmieren die Programmtaste (PROG). 5 Drücken Sie die Wiedergabetaste ( ), um mit der Wiedergabe zu beginnen. Display beim Programmieren CDX-596 CDX-496, CDX-396 1 Zeigt die Programmnummer für den nächsten Programmtitel 2 Eingestellte Titelnummer 3 Programmierte Titelnummern 4 Gesamtspielzeit der programmierten Titel

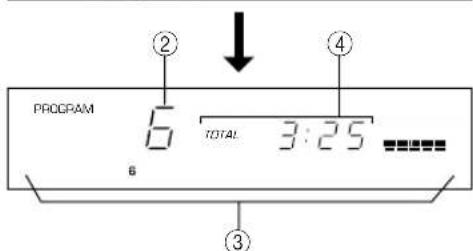

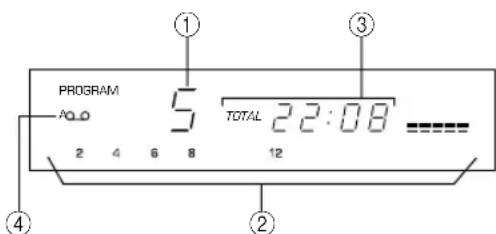

• Falls die Gesamtspielzeit mehr als 100 Minuten beträgt, wird die Hunderter-Stelle nicht angezeigt. Hinweise ● Falls während dem Programmieren die Zeitanzeigeumschalttaste (TIME) gedrückt wird, wird die Programmnummeranzeige auf die Gesamtspielzeitanzeige der programmierten Titel umgeschaltet. Die Anzeige kann durch nochmaligen Tastendruck wieder zurückgeschaltet werden. ● Die Überspringtasten / ( SKIP/SEARCH ) können während der Wiedergabe nur noch im Bereich der programmierten Titel verwendet werden. ● Die Suchlauftasten / ( SKIP/SEARCH ) können während der Wiedergabe zum Suchlauf in allen Titeln, auch den nicht programmierten, verwendet werden. PROG

PROGRAM TOTAL PROGRAM blinkt blinkt CDX-596 CDX-496, CDX-396 PROGDeutsch D-15 Ausschalten der Programmwiedergabe Drücken Sie die Stoptaste ( ), so daß die erste programmierte Titelnummer angezeigt wird. Drücken Sie die Wiedergabetaste ( ), um die Wiedergabe wieder einzuschalten. Die Wiedergabe beginnt am Programmanfang. Löschen des Programms Für das Löschen gibt es die folgenden Methoden. ● Drücken Sie in der Stopbetriebart die Stoptaste ( ) oder die Löschtaste (CLEAR). ● Fahren Sie die CD-Lade aus. ● Schalten Sie das Gerät aus. Überprüfen des Programms

1. Drücken Sie die Stoptaste ( ) während der

2. Drücken Sie die Programmtaste (PROG).

3. Durch Drücken der Überspringtaste (SKIP/

SEARCH ) werden die Titelnummern in der programmierten Reihenfolge angezeigt. Durch Drücken der Überspringtaste ( SKIP/SEARCH) wird die Reihenfolge umgekehrt. Ändern des Programms

1. Führen Sie die Schritte in “Überprüfen des Programms”

2. Stellen Sie die zu ändernde Titelnummer mit der

Überspringtaste / ( SKIP/SEARCH ) ein.

3. Wählen Sie die gewünschte Titelnummer, die Sie neu

programmieren wollen, mit den Zahlentasten. Der vorher programmierte Titel wird gelöscht und an seiner Stelle der neu eingegebene Titel programmiert.

4. Drücken Sie die Programmtaste (PROG), um die

Korrektur zu beenden. Um nach der Korrektur direkt mit der Wiedergabe zu beginnen drücken Sie anstelle der Programmtaste (PROG) die Wiedergabetaste

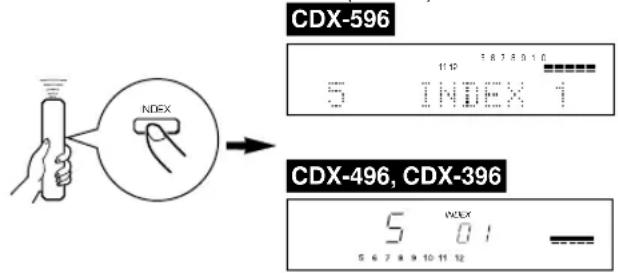

Falls die Titel einer CD mit Indexnummern versehen sind, kann die Wiedergabe von einer gewünschten Indexnummer begonnen werden. INDEXSUCHLAUF

Drücken Sie eine Zahlentaste, um einen Titel mit Indexnummern einzustellen. 2 Drücken Sie die Indextaste (INDEX). 3 Drücken Sie eine Zahlentaste, um die gewünschte Indexnummer einzugeben. Ausschalten der Indexsuchfunktion Drücken Sie die Indextaste (INDEX). Hinweise ● Nicht alle CDs besitzen Indexnummern und auch CDs mit Indexnummern besitzen in manchen Fällen nur eine Nummer. ● Mit Indexsystemen können Titel weiter unterteilt werden. Aus der CD-Beilage ist ersichtlich, ob auf der CD Indexnummern mit der Bezeichung vorhanden sind. ● Falls eine höhere Nummer eingegeben wird, deren Index gar nicht vorhanden ist, beginnt die Wiedergabe mit dem höchsten vorhandenen Indexnummer. ● Es gibt auch CDs bei denen die Wiedergabe etwas vor der mit einer Indexnummer gekennzeichneten Stelle beginnt. ● Falls keiner Indexpunkt vorhanden sind, beginnt die Wiedergabe mit dem gewählten Titel. ● Die Indexnummer kann nur bei leuchtender Anzeige “INDEX” eingegeben werden. INDEX

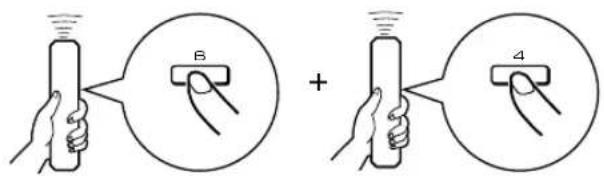

Falls gewünscht, kann die Cassettengesamtspielzeitauch manuell eingegeben werden.Beispiel: Für eine C-64-Cassette (32 Minuten proSeite) geben Sie “6” und “4” ein.

4 Drücken Sie die Wiederholtaste (REPEAT). Die Titel für die Seite A und B werden automatischentsprechend der Cassettengesamtspielzeit programmiert. 5 Beginnen Sie mit der Aufnahme des Cassettendecks, und drücken Sie dann dieWiedergabetaste ( ) des CD-Spielers. 6 Am Ende der Cassettenseite A wird der CD-Spieler auf Pause umgeschaltet. Drehen Sie danach dieCassette auf die Seite B um und setzen Sie dieAufnahme fort, und drücken Sie dann dieWiedergabetaste ( ) oder die Pausentaste ( )des CD-Spielers.Der CD-Spieler kann die Titel einer CD für die Aufnahme auf einer Cassette programmieren. Nach Eingabe derCassettengesamtspielzeit können die Titel automatisch oder manuell für die Aufnahme programmiert werden, so daß dieAufnahmeleerzeit am Cassettenende möglichst klein ist.

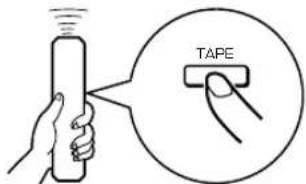

TITELPROGRAMMIERUNG FÜR CASSETTENAUFNAHMEN

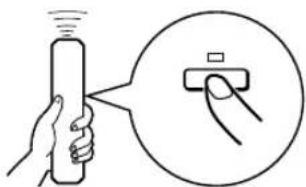

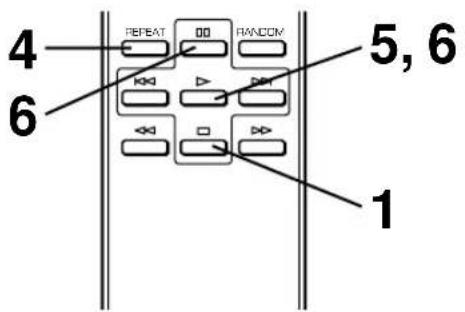

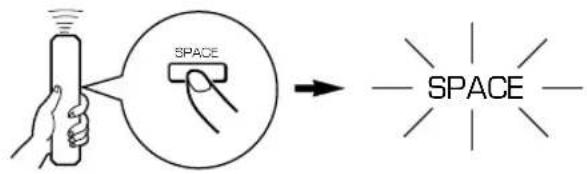

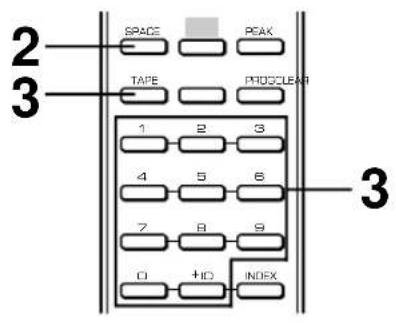

m Automatische Programmierung Die Titel der CD werden automatisch in unveränderter Reihenfolge programmiert. 1 Drücken Sie die Stoptaste ( ),um die Wiedergabeauszuschalten.* Die Spitzenpegel-Suchfunktion erleichtert das Einstellendes richtigen Aufnahme-Aussteuerungspegels amCassettendeck. (Siehe Seite 20.) Falls gewünscht, können Sie zwischen die einzelnenTitel mit der Leerstelleneinfügetaste (SPACE) automatischeine Leeraufnahmezeit einfügen. In diesem Fall leuchtetAnzeige (SPACE) auf dem Display auf. (Siehe Seite 12.) 3 Drücken Sie die Cassettentaste (TAPE) für die Anzeige der Cassettengesamtspielzeit.Durch Drücken der Cassettentaste (TAPE) wirdzwischen vier verschiedenen Cassettenspielzeitenumgeschaltet.RANDOMREPEAT PEAK SPACEPROGCLEAR TAPE

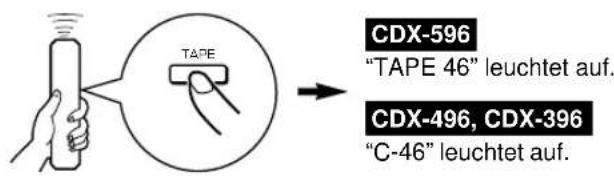

(aus) CDX-596“TAPE 46” leuchtet auf.CDX-496, CDX-396“C-46” leuchtet auf.Deutsch D-17 Hinweise● Im Schritt 4 können Sie das Programm für die Cassettenseite Aund B überprüfen. CDX-596 CDX-496, CDX-396

Zeigt nach dem Programmieren nacheinander die Nummerder programmierten Titel auf jeder Seite, danach wird dieAnzeige auf die Nummer des ersten für die Seite Aprogrammierten Titels umgeschaltet. 2 Anzeige der programmierten Titel auf jeder Seite. 3 Anzeige der Gesamtspielzeit der programmierten Titel auf jeder Seite. 4 Anzeige der Cassettenseite ● Bei unzureichender Cassettenspielzeit können nicht alle Titelprogrammiert werden. Verwenden Sie in diesem Fall eineCassette mit längerer als der eigentlichen Spielzeit.● Zum Überprüfen, Löschen oder Ändern von Programmen wirdauf die Seite 15 verwiesen.* Beim Überprüfen von Programmen erscheint “PAUSE” oder“Pu” zwischen den Titelnummern für die Seite A und B.● Es können insgesamt bis zu 40 Titel programmiert werden.Eine zwischen Seite A und B eingefügte Pause wird als einTitel gezählt.● Eine CD-Synchroaufnahme ist möglich, wenn das verwendeteCassettendeck kompatibel ist. In diesem Fall müssen Sie imSchritt 5 und 6 die Synchrotaste (SYNCHRO) und dieWiedergabetaste ( ) der Fernbedienung dieses Gerätesdrücken. Danach beginnt die Aufnahme automatisch. (Fürweitere Einzelheiten wird auf die Seite 21 verwiesen.) PROGRAM12345 TOTALPROGRAM

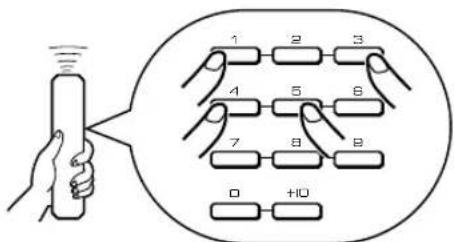

4D-18 5 Wählen Sie die Titel für die Aufnahme mit den Zahlentasten (auf der Cassettenseite B) in dergewünschten Reihenfolge. 6 Beginnen Sie mit der Aufnahme des Cassettendecks, und drücken Sie dann dieWiedergabetaste ( ) des CD-Spielers. 7 Am Ende der Cassettenseite A wird der CD-Spieler auf Pause umgeschaltet. Drehen Sie danach dieCassette auf die Seite B um und setzen Sie dieAufnahme fort, und drücken Sie dann dieWiedergabetaste ( ) oder die Pausentaste ( )des CD-Spielers.Hinweise● Falls im Schritt 3 oder 5 auf dem Display “ERROR” oder“E rr” erscheint, kann die gewählte Titelnummern nichtprogrammiert werden, weil auf der Cassette nicht genügendSpielzeit zur Verfügung steht. Falls auf dem Display eineTitelnummern blinkt, kann dieser Titel anstelle des nichtpassenden Titels programmiert werden.● Wenn im Schritt 3 oder 5 ein Titel gewählt wird, so wird dieentsprechende Titelnummer und die verbleibendeCassettenspielzeit angezeigt; danach wird die nächsteprogrammierte Titelnummer angezeigt.● Zum Überprüfen, Löschen oder Ändern von Programmen wirdauf die Seite 15 verwiesen.* Beim Überprüfen von Programmen erscheint “PAUSE” oder“Pu” zwischen den Titelnummern für die Seite A und B.● Es können insgesamt bis zu 40 Titel programmiert werden.Eine eingefügte Pause wird dabei als ein Titel gezählt.● Eine CD-Synchroaufnahme ist möglich, wenn das verwendeteCassettendeck kompatibel ist. In diesem Fall müssen Sie imSchritt 6 und 7 die Synchrotaste (SYNCHRO) und dieWiedergabetaste ( ) der Fernbedienung dieses Gerätesdrücken. Danach beginnt die Aufnahme automatisch. (Fürweitere Einzelheiten wird auf die Seite 21 verwiesen.) 1 Führen Sie die Schritte 1 bis 3 auf Seite 16 aus. 2 Drücken Sie die Programmtaste (PROG). 3 Wählen Sie die Titel mit den Zahlentasten (für die Aufnahme auf der Cassettenseite A) in dergewünschten Reihenfolge.* Programmierte Titelnummern leuchten auf dem Displayauf. Sie können Titel für die Restzeit der Cassettenseite Avon den blinkenden Titelnummern wählen, nichtleuchtendeTitelnummern können nicht programmiert werden. 4 Drücken Sie nach der Titelprogrammierung für die Seite A die Cassettentaste (TAPE).Eine Pause wird eingefügt. m Manuelle Programmierung Für die Aufnahme gewünschter Titel in beliebiger Reihenfolge. OPEN/ CLOSEDIMMERSYNCHRO PEAK SPACEPROGCLEAR TAPE

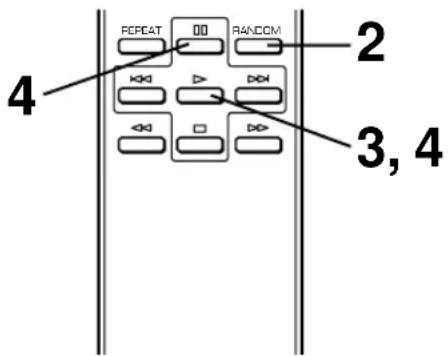

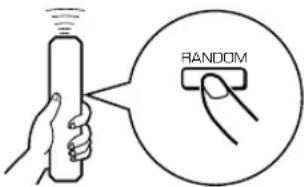

CDX-596CDX-496, CDX-396blinktblinktblinktDeutsch D-19 m Programmierung in Zufallsreihenfolge Die Titel werden für die Aufnahme auf Cassetten in Zufallsreihenfolge programmiert. 1 Führen Sie die Schritte 1 bis 3 auf Seite 16 aus. 2 Drücken Sie die Zufallswiedergabetaste (RANDOM).* Die Titel für die Seite A und B werden automatisch inZufallsreihenfolge, entsprechend derCassettengesamtspielzeit programmiert. 3 Beginnen Sie mit der Aufnahme des Cassettendecks, und drücken Sie dann dieWiedergabetaste ( ) des CD-Spielers. 4 Am Ende der Cassettenseite A wird der CD-Spieler auf Pause umgeschaltet. Drehen Sie danach dieCassette auf die Seite B um und setzen Sie dieAufnahme fort, und drücken Sie dann dieWiedergabetaste ( ) oder die Pausentaste ( )des CD-Spielers.Hinweise● Weil die Programmierung in Zufallsreihenfolge erfolgt, sinddie programmierten Titel bei jedem Drücken derZufallswiedergabetaste (RANDOM) verschieden, so daß sichauch die Restzeit entsprechend ändert.● Bei unzureichender Cassettenspielzeit können nicht alle Titelprogrammiert werden. Verwenden Sie in diesem Fall eineCassette mit längerer als der eigentlichen Spielzeit.● Im Schritt 2 können Sie das Programm für die Cassettenseite Aund B überprüfen. CDX-596 CDX-496, CDX-3961 Zeigt nach dem Programmieren nacheinander die Nummerder programmierten Titel auf jeder Seite, danach wird dieAnzeige auf die Nummer des ersten für die Seite Aprogrammierten Titels umgeschaltet.2 Anzeige der programmierten Titel auf jeder Seite.3 Anzeige der Gesamtspielzeit der programmierten Titel aufjeder Seite.4 Anzeige der Cassettenseite● Es können insgesamt bis zu 40 Titel programmiert werden.Eine zwischen Seite A und B eingefügte Pause wird als einTitel gezählt.● Eine CD-Synchroaufnahme ist möglich, wenn das verwendeteCassettendeck kompatibel ist. In diesem Fall müssen Sie imSchritt 3 und 4 die Synchrotaste (SYNCHRO) und dieWiedergabetaste ( ) der Fernbedienung dieses Gerätesdrücken. Danach beginnt die Aufnahme automatisch. (Fürweitere Einzelheiten wird auf die Seite 21 verwiesen.)RANDOMREPEAT

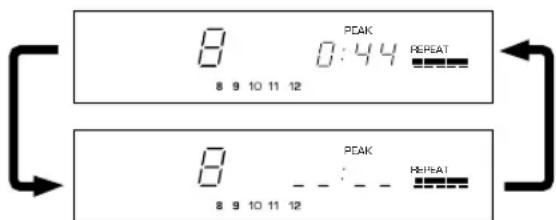

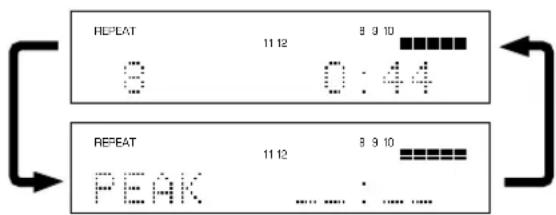

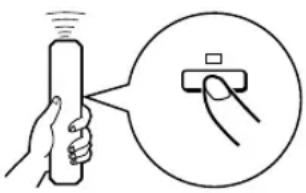

4D-20 Der CD-Spieler sucht automatisch nach dem Spitzenpegel der CD und gibt diese Stelle wiederholt wieder, um den Aufnahme- Aussteuerungspegel am Cassettendeck richtig einstellen zu können. 1 Drücken Sie die Stoptaste ( ), um die Wiedergabe auszuschalten. 2 Drücken Sie die Spitzenpegeltaste (PEAK). Die Anzeige “PEAK” leuchtet auf und der Spitzenpegel auf der CD wird gesucht. Für die Spitzenpegelsuche werden einige Minuten benötigt. Danach wird die Stelle mit dem Spitzenpegel mehrmals wiedergegeben. Stellen Sie den Aufnahme- Aussteuerungspegel am Cassettendeck während dieser Wiedergabe ein. CDX-596 CDX-496, CDX-396 Automatische Spitzenpegelsuche auf einer CD Ausschalten der Spitzenpegelsuche Drücken Sie die Stoptaste ( ). (Auch einige andere Tasten lassen sich dazu verwenden.) Hinweise ● Bei mehrmaliger Spitzenpegelsuche der gleichen CD ist es möglich, daß nicht immer die gleiche Stelle gefunden wird, weil die Spitzenwertsuche von bestimmten Teilen der CD, die durch den internen Mikroprozessor nach dem Zufallsprinzip ausgewählt werden, ausgeführt wird. ● Während der Programmwiedergabe kann nach dem Spitzenpegel von den programmierten Titeln gesucht werden. Dazu müssen Sie zuerst die Stoptaste ( ) und danach die Spitzenpegeltaste (PEAK) drücken. Bei ausgeschalteter Programmwiedergabe brauchen Sie nur die Spitzenpegeltaste (PEAK) zu drücken. PEAK REPEAT11 12 REPEAT11 12

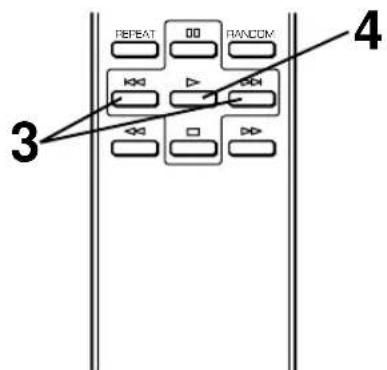

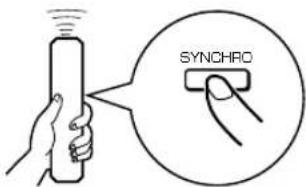

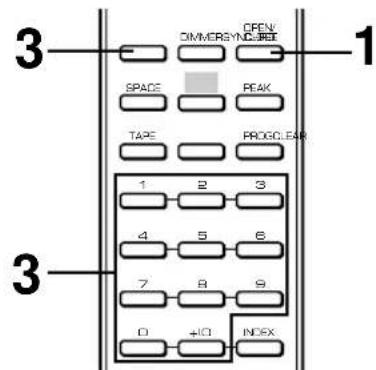

PEAK REPEAT PEAK REPEATDeutsch D-21 Bei diesem CD-Spieler kann die Cassettenaufnahme automatisch mit der Wiedergabe einer CD synchronisiert werden. Auf diese Weise läßt sich einfach eine genaue Aufnahme machen. Für diese Aufnahmeart muß ein Cassettendeck von YAHAMA, das mit einer entsprechenden Funktion ausgerüstet ist, verwendet werden. (Schlagen Sie in der Cassettendeck-Bedienungsanleitung nach, um herauszufinden, ob das Cassettendeck kompatibel ist.)

• Dieses Gerät und das Cassettendeck müssen nahe beieinander aufgestellt werden, so daß Sie mit der Fernbedienung beide Geräte miteinander steuern können. CD-SYNCHROAUFNAHME

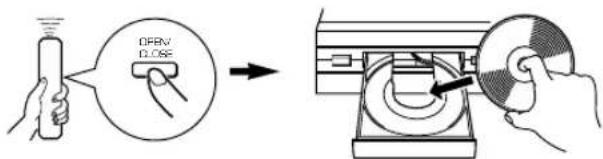

Drücken Sie Aus-/Einfahrtaste (OPEN/CLOSE), um die CD-Lade auszufahren, und legen Sie eine CD ein. 2 Legen Sie eine Cassette in das Cassettendeck ein.

• Die Spitzenpegel-Suchfunktion erleichtert das Einstellen des richtigen Aufnahme- Aussteuerungspegels am Cassettendeck. (Siehe Seite 20.) 3 Drücken Sie die Synchrotaste (SYNCHRO). Damit wird dieses Gerät in die Pause und das Cassettendeck in die Aufnahme/Pause umgeschaltet.

• In diesem Fall blinkt die Zeitanzeige dieses Gerätes. Falls notwendig, stellen Sie einen gewünschten Titel mit einer Zahlentaste oder mit der Überspringtaste ( / ( SKIP/SEARCH )) ein. 4 Drücken Sie die Wiedergabetaste ( ). Die Wiedergabe der CD und die Aufnahme des Cassettendecks werden eingeschaltet.

• Die Wiedergabe der CD beginnt kurz nach der Aufnahme. 5 Um die Aufnahme kurzzeitig zu unterbrechen und mit einem anderen Titel fortzusetzen, schalten Sie dieses Gerät mit Stoptaste ( ) und das Cassettendeck aus und führen Sie danach die Schritte 3 bis 4 aus. Ausschalten der CD-Synchroaufnahme Drücken Sie die Stoptaste ( ). Hinweise ● Zum Beenden oder Ausschalten der Aufnahme müssen Sie die entsprechenden Bedienungsschritte am Cassettendeck ausführen. (Für weitere Einzelheiten, schlagen Sie bitte in der Cassettendeck-Bedienungsanleitung nach.) ● Anstelle einer ganzen CD kann auch ein Programm von zusammengestellten Titeln aufgenommen werden. (Für das Programmieren der Titel wird auf die Seiten 14–15 verwiesen.) ● Diese Funktion kann auch zusammen mit der automatischen Cassetten-Programmierfunktion verwendet werden. (Siehe Seiten 16–19.) OPEN/CLOSEDIMMERSYNCHRO PEAK SPACEPROGCLEAR TAPE

Das Netzkabel ist nicht oder nicht richtig an der Steckdose angeschlossen. Ein Fremdkörper hat sich in der CD- Lade verklemmt. Die CD ist beschädigt. Am Laser-Abtaster hat sich Kondensat niedergeschlagen. Die CD wurde verkehrt eingelegt. Die CD is verschmutzt. Die CD-RW (wiederbeschreibbare CD) wurde nicht richtig aufgezeichnet. Eine nicht standardmäßige CD läßt sich mit diesem Gerät nicht wiedergeben. Die CD ist zerkratzt oder beschädigt. Die Verbindungskabel sind falsch angeschlossen. Bedienungsfehler des Verstärkers Die Ausgangspegeltasten (– OUTPUT LEVEL +) sind minimal eingestellt. (nur CDX-596 und CDX-496) Das Gerät ist Vibrationen oder Stößen ausgesetzt. Die CD ist verschmutzt. Die Verbindungskabel sind falsch angeschlossen. Der Tuner befindet sich zu nahe an diesem Gerät. Die CD ist verzogen. Die Ausgangspegeltasten (– OUTPUT LEVEL +) sind minimal eingestellt. Die Batterien der Fernbedienung sind erschöpft. Fernbedienung in zu großem Abstand oder nicht richtig gerichtet betätigt Starkes Licht, wie direkte Sonneneinstrahlung oder das Licht von einer Fluoreszenzlampe trifft auf den Fernbedienungssensor. Die Fernbedienung wird in der Nähe eines fernbedienbaren Fernsehgeräts benutzt. STÖRUNG Das Gerät kann mit der Netztaste (POWER) nicht eingeschaltet werden. Die CD-Lade wird nicht vollständig geschlossen. Die Wiedergabe beginnt nicht. Der Beginn der Wiedergabe ist verzögert bzw. die Wiedergabe beginnt an der falschen Stelle. Keine Tonwiedergabe Tonausfälle Brummgeräusche Tunerstörgeräusche Geräusche von der CD-Lade Keine Tonwiedergabe über einen Kopfhörer. (nur CDX-596 und CDX-496) Keine Funktion der Fernbedienung Fernsehgerät reagiert bei Verwendung der Fernbedienung ABHILFE Das Netzkabel richtig anschließen. Die CD-Lade vorsichtig überprüfen und den Fremdkörper entfernen. Die CD vorsichtig prüfen und ggf. eine andere CD verwenden. Nach dem Einschalten 20 bis 30 Minuten mit dem Beginn der Wiedergabe warten. Die CD mit der Beschriftung nach oben gerichtet einlegen. Die CD reinigen. Eine standardmäßige CD verwenden, die sich mit diesem Gerät wiedergegeben läßt. Die CD vorsichtig prüfen und ggf. eine andere CD verwenden. Die Kabel richtig anschließen. Wenn die Störung damit nicht behoben wird, können die Kabel defekt sein. Den Verstärker auf die richtige Eingangsquelle einstellen. Die Lautstärke mit der Ausgangspegeltasten (– OUTPUT LEVEL +) einstellen. (nur CDX-596 und CDX-496) Das Gerät an einem anderen Ort aufstellen. Die CD reinigen. Die Kabel richtig anschlieben. Wenn die Störung damit nicht behoben wird, können die Kabel defekt sein. Den Tuner weiter von diesem Gerät entfernt aufstellen. Eine andere CD verwenden. Die Lautstärke mit der Ausgangspegeltasten (– OUTPUT LEVEL +) einstellen. Die Batterien durch neue ersetzen. In einem Abstand bis zu 6 m und einem Winkel von 60° im rechten Winkel verwenden. Ändern Sie die Aufstellungsposition des Gerätes. Das Fernsehgerät weiter entfernt aufstellen oder den Fernbedienungssensor abdecken. FEHLERSUCHE Prüfen Sie bei einer auftretenden Störung zuerst, ob Sie den Fehler anhand der folgenden Tabelle beheben können. Falls dies nicht möglich ist, oder eine Störung vorliegt, die nicht aufgeführt ist, lösen Sie das Netzkabel von der Steckdose und wenden Sie sich an lhren autorisierten YAMAHA-Fachhändler oder eine YAMAHA Service-Station.Deutsch D-23 TECHNISCHE DATEN Audioteil Frequenzgang ................................2 Hz – 20 kHz, ±0,5 dBKlirrgrad (1 kHz) <CDX-596> ................................... weniger als 0,0025% <CDX-496, CDX-396>..................... weniger als 0,003% Störspannungsabstand <CDX-596> ........................................... mehr als 115 dB <CDX-496, CDX-396>......................... mehr als 105 dB Dynamikbereich <CDX-596> ........................................... mehr als 100 dB <CDX-496, CDX-396> ............................ mehr als 95 dB Gleichlaufschwankungen...... unterhalb der MeßschwelleAusgangsspannung (1 kHz, 0 dB) ...................... 2,0±0,5VKopfhörerausgang (–20 dB) <nur CDX-596 und CDX-496> ...................................................... 200±40 mV/150 Ohm Eigenschaften der Laserdiode Material ....................................................................GaAlAs Wellenlänge ............................................................. 780 nm Emissionsdauer ............................................. kontinuierlich Laserausgang.............................................. max. 44,6 µW*

• Dieser Ausgang entspricht dem Meßwert in einemAbstand von ca. 200 mm von der Linsenoberfläche imoptischen Abtaster. Allgemein SpannungsversorgungUSA- und Kanada-Modell ........................... 120V, 60 HzAustralien-Modell ........................................ 240V, 50 HzEuropa- und Großbritannien-Modell ......... 230V, 50 HzAllgemeines Modell........... 110/120/220/240V, 50/60 HzLeistungsaufnahme <CDX-596> .............................................................. 10W
