MC 1019 CD - Hifi-system CLATRONIC - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG MC 1019 CD CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie · Mode d'emploi/Garantie Instrucciones de service/Garantia · Istruzioni per l'uso/Garanzia Instruction Manual/Guarantee · Instrukcja obstugi/Gwarancja A hasznalati utasitas/garancia

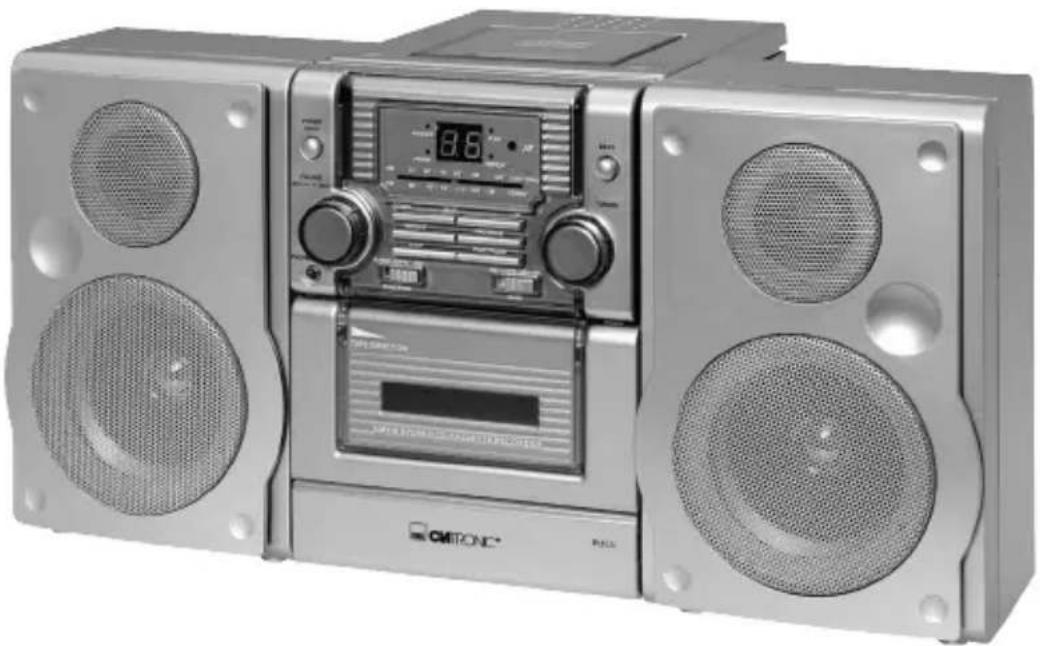

Stereo-Music-Center

Stereo muziekinstallatie · Music center stereo
Equipo de música estéreo · Stereo-Music Center
Stereo Music Centre · Centrum Muzyki stereofonicznej
Stereo-Music Center

MC 1019 CD

C

Inhalt

Inhoud • Sommaire • Indice • Indice • Contents • Spis tresci • Tartalom

D Übersicht Bedienelemente.. .Seite 3
Bedienungsanleitung .Seite 4
Garantie .Seite 11

NL Overzicht bedieningselementen.. .Pagina 3

Allgemeine Sicherheitseinweise

Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollenn Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in unmittelbarer Höhe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken, feuchte Keller).

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Das Gerät ausschließlich an eine vorschrittsmäßig installierte Steckdose anschließen. Achten Sie darauf, dass die angegebene Spannung mit der Spannung der Steckdose übereinstimmt.

Bei Verwendung von externen Netzeilen auf die richtige Polarität und Spannung achten, Batterien stets richtigerum einlagen.

Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.

Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betriebnehmen, sondern von einem Fachmann reparieren lessen. Netzkabel regelmäßig auf Beschädigungen prüfen.

Ein defektes Netzkabelarf nur vom Hersteller, unserem Kundendienst oder einer ahnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzt werden, um Gefährdungen zu vermeiden.

Benutzen Sie das Gerät langere Zeit nicht, ziehen Sie den Netzstecker aus der Steckdose, bzw. entnehmer Sie die Batterien.

These Symbole können sich ggfs. auf dem Gerät befinden und sollen Sie auf folgenden hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hinweisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit thisem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sightbarrem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

These Sicherheitschalter sollen auf keinen Fall überbrücken oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Beschreibung der Bedienelemente

1 POWER Schalter (ON/OFF)
2 Kontrollleuche POWER
3 VOLUME Lautstärkeregler
4 PHONES (Kopfhöreranschluss)
5 LED-Display
6 BASS Ein/Aus Schalter
7 IR Sensor für die Fernbedienung
8 Frequenzskala
9 TUNING Regler
10 FUNCTION Funktionswahlschalter (RADIO/TAPE/CD)
11 BAND Bandwahlschalter (AM/FM/FM ST)
12 Kassettenfach
13 Klappe PULL (ziehen)
14 II Pause Taste - Kassette
15 ■/▲Stop/Auswurfaste - Kassette
16 Vorwarts spulen Taste - Kassette
17 Ruckwärts spulen Taste - Kassette
18 Wiedergabe Taste - Kassette
19 Aufnahmetaste - Kassette
20 CD-Fach
21 OPEN Taste zum Öffnen des CD-Fachs
22 CD PLAY/PAUSE Taste
23 Kontrolleuche PLAY
24 CD STOP Taste
25 DOWN CD SKIP Taste (Suchlauf rückwärts)
26 UP CD SKIP Taste (Suchlauf vorwärts)
27 REPEAT Wiederholungstaste
28 Kontrollleuche REPEAT
29 PROGRAM Programmierungstaste
30 Kontrollleuche PROGRAM
31 Laufsprecher

Rückseite

32 Laatsprecher Anschlüsse
33 Netzanschluss
34 FM Wurfantenne

Fernbedienung

A SKIP/SEARCH Suchlauf Taste / rückwärts
B II PLAY/PAUSE Taste
C SKIP/SEARCH Suchlauf Taste /vorwärts
D REPEAT Taste
E STOP Taste
F MEMORY Taste
G Batteriefach

D

Inbetriebnahme des Gerätes/Einführung

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig durch!
• Entfernen Sie, wenn vorhanden, Transportsicherungen an CD- und Kassettenteil.
• Wahlen Sie einen geeigneten Standort für Gerät und Laufsprecher. Geeignet ware eine trockene, ebene, rutschfeste Fläche, auf der Sie das Gerät gut bedißen können.
• Achten Sie darauf, dass das Gerät ausreichend beluftet wird!
• SchlieBen Sie die Laufsprecher an die Anschlüsse (32) auf der Rückseite an.

Stromversorgung

• Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontaktsteckdose, 230 V, 50 Hz. Achten Sie daraufauf, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.

Batterien einlagen

(Batterien nicht im Lieferumfang enthalten)
- Offnen Sie den Batteriefachdeckel (G) auf der Rückseite der Fernbedienung.
- Legen Sie 2 Mignon Batterien des Typs LR 6 "AA" 1,5V ein. Achten Sie auf die richtige Polarität (siehe Batteriefachboden)! Wird die Fernbedienung langere Zeit nicht benutzt, entnehmer Sieitte die Batterien, um ein "Auslaufen" von Batteriesäure zu vermeiden.
- Wechseln Sie immer den kompletten Batteriesatz aus, erneuern Sie nicht nur eine Batterie.

Achtung: Batterien gehoren nicht in den Hausmull.itte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Handler ab.

Werfen Sie Batterieni nemals ins Feuer.

Allgemeine Bedienung

POWER ON/OFF (1): Schaltet das Gerät betriebsbereit bzw. aus. Die Kontrolleuche POWER (2) zeigt die Funktion an.

BASS Ein/Aus (8): Dient zum Verständen oder Reduzieren der Basse. Ein = Schalter gedrückt.

Lautstärke: Mit dem VOLUME Lautstärkeregler (3) lassst sich die gewünschte Lautstärke einstellen.

PHONES (4): Stecken Sie den Stecker eines Kopfhörers in die Kopfhörerbuchse, werden die Laufsprecher stumm geschält. Soltte Ihr Stecker nicht passen, verwenden Sie einen geeigneten Adapter.

Lautsprecher (31): Schließen Sie die Laufsprecher an die Anschlüsse (32) auf der Rückseite an.

Infrarot

Fernbedienung: Zur kabellosen Fernbedienung aus einer Entfernung von bis zu 5 Metern. Lásst die Reichweite nach, müssen die Batterien ausgetauscht werden. Achten Sie bei Bedienung auf frei Sicht zwischen Fernbedienung und Infrarotempfänger des Gerätes.

D

Transportsicherung CD Fach

Öffnen Sieitte das CD Fach (20),indemSie die OPEN Taste (21) drucken.

Entfernen Sie vor der Inbetriebnahme, wennvorhanden, die Transportsicherung aus dem CD-Player.

Ausschalten

Das Gerät ist außer Betrieb, wenn der Funktionswahlschalter (10) in Position TAPE bzw. auf POWER OFF liegt und alle Bandlaufkunften ausgeschelt sind. Die Kontrollleuche POWER (2) erlischt. Ziehen sie anschließend den Netzstecker.

Radiobetrieb

1. Stellen Sie den Funktionswahlschalter (10) auf Position RADIO.
2. Das gewünschte Frequenzband konnen Sie mit dem Bandwahlschalter (11) wahren.

1. Stellen Sie mit dem TUNING Regler (9) den gewünschten Sender ein.
2. Ist der Empfang bei einem FM Stereo Sender zu schwach und rauscht der empfangene Sender, versuchen Sie, durch Drehen und An- bzw. Abwickeln und Andern der Länge der Antenne den Empfang zu verbessern. Ist keine Verbesserung zu erreichen, empfeht es sich, auf FM (UKW-Mono) zu schalten.
3. Zum Empfang von AM Sendern ist eine Antenne im Gerät integriert. Das Gerät kann durch Verdrehen und Änderung auf den Sender ausgerichtet werden. In thisem Frequenzband werden Sendungen nur in Mono ausgestraht.

Kassettenbetrieb

Kassetten wiedergeben

1. Wahlen Sie die Funktion TAPE (10).
2. Offnen Sie die Klappe (13).
3. Drücken Sie die ■/▲ Stop/Auswurftaste (15) um das Kassettenfach (12) zu offen.
4. Schieben Sie eine bespielte Audio-Kassette mit dem Band nach unten und der zu horenden Seite nach vorne in das Fach. SchlieBen Sie das Kassettenfach.
5. Drücken Sie die Wiedergabe Taste (18), um das Band wiederzugegeben.
6. Mit der ■/▲ Stop/Auswurftaste (15) können Sie die Wiedergabe anhalten.
7. Spulen Sie das Band bei Bedarf mit den Pfeiltasten sinngemäß vor oder darüber▶=vorwarts (16); rückwarts (17). Drücken Sie zwischen dem Umschalten

D

und zum Anhalten der Bandlaufunktion immer die /▲ Stop/Auswurftaste (15). Somit vermeiden Sie Schäden am Gerät oder eine Beschädigung des Bandes.

1. Bei erneutem Drucken der /▲ Stop/Auswurftaste öffnet sich die Klappe des Kassettenfachs.
2. Um die Wiedergabe kurz zu unterbrechen, drücken Sie die II Pause Taste (14). Nochmaliges Drücken setzen die Wiedergabe fort.

Kassetten aufnehmen

1. Legen sie eine Audio-Kassette mit der zu bespielenden Seite nach vorne ein. Vergewissem Sie sich, dass die Kassette nicht kopiergeschützt ist (die Kopierschutzzunge an der oberen Schmalseite der Kassette darf nicht hersausgebrochen sein).
2. Wahlen Sie die Aufnahmequelle mit dem Funktionswahlschalter (10) aus und starten Sie diese Quelle. Sienehmen von der Tonquelle auf, die Sie horen. Der Aufnahmepegel wird automatisch ausgesteuert. Änderungen an Klang und Lautstärke verändern die Aufnahme nicht.
3. Drücken Sieitte die Aufnahmetaste (19), (die Wiedergabe Tate wird automatisch mit runtergedrückt). Die Aufnahme beginnt. Alle vorherigen Aufnahmen werden automatisch gelöscht.
4. Sie können die Aufnahme mit der II Pause Taste (14) kurz unterbrechen oder mit der ■/▲Stop/Auswurf taste (15) anhalten.

CD Betrieb

So geben Sie eine CD wieder

1. Schieberen Sie den Funktionswahlschalter (10) auf CD.
2. Drücken Sie die Taste zum Offnen des CD-Fachs (21).
3. Legen Sie eine Audio-CD mit dem Aufdruck nach oben auf den Zentrierkegel und schreiben Sie den CD-Fachdeckel (20).
4. Im Display (3) erscheint "--" und dann die Anzahl der Titel/Tracks.
5. Drücken Sie die CD PLAY/PAUSE Taste (22/B), um die CD wiederzugegeben. Die Kontrollleuche PLAY (23) leuchtet. Die CD wird vom ersten Titel an abgespielt. Das aktuelle Lied erscheint in der Anzeige.
6. Um eine CD zu entnahmen, drücken Sie die CD STOP Taste (24/E), öffnen das CD-Fach mit der OPEN Taste (21) und haben die CD vorsichtig ab.

Bitte beachten Sie diesen Hinweis zum Abspielen von CDs und CDRs im MP3 Format! Das Gerät ist nicht MP3 fähig. Die CD beginnnt bzw zu drehen, der Ton kann aber nicht wiederergegeben werden.

Halten Sie den CD-Deckelitte stets geschlssen.

Hinweis: Wenn eine Disk falsch herum eingelegt wird, bzw. keine Disk eingelegt ist, erscheint die Meldung “- -” auf dem Display.

Beschreibung der CD Tasten

/II PLAY/PAUSE (22/B):

Sie können die Wiedergabe kurz unterbrechen.
Nochmaliges Drucken der Taste setzt die
Wiedergabe an derselben Stelle fort (die
Kontrolleuche PLAY (23) blinkt).

DOWN/SKIP/SEARCH (25/A): 1 x drücken = Beginnt das aktuelle Lied wieder von vorne.

2 x drucken = Springt zum vorherigen Titel.

3 x drücken = Spiel ein Lied davor usw. Halten Sie die Taste gedrückt, setzen ein Musiksuchlauf ein.

Mit dieser Taste konnen Sie zum nachsten bzw. übernächsten Titel springen usw. Halten Sie die Taste gedrückt, setzen ein Musiksuchlauf ein.

■STOP (24/E): Die CD wird angehalten.

REPEAT (27/D): 1x drücken (REPEAT-LED blinkt (28)): Das aktuelle Lied wird ständig wiederholt.

2x drucken (REPEAT-LED leuchtet): Die komplette CD wird ständig wiederholt.

3x drucken: Die Funktion wird deaktiviert.

Programmierte Wiedergabe

Lásst die Programmierung einer beliebigen Titelfolge zu.

1. Drucken Sie STOP.
2. Drücken Sie die PROGRAM/MEMORY Taste (29/F). Im Display blinkt "0" (Speicherplatz) und die Kontrollleuche PROG (30). Wahlen Sie mit den UP/DOWN→/↓ SKIP/SEARCH Tasten den gewünschten Titel aus und drücken Sie erneut die PROGRAM/MEMORY Taste. Wiederholen Sie den Vorgang, bis Sie alle Titel ausgewählten haben.
3. Drücken Sie die / PLAY/PAUSE Taste. Die Wiedergabe wird gestartet. Die Anzeige PROG blinkt. Mit dieser Taste konnen Sie das Programm ebenso kurz unterbrechen (siehe Abschnitt PLAY/PAUSE).
4. Drücken Sie einmal die STOP Taste, wird die Wiedergabe gestopt, das Programm bleibt jedoch erhalten.
5. Zur erneuten Wiedergabe des Programms, drucken Sieitte erst die PROGRAM/MEMORY Taste (29/F) und anschlieBend die /II PLAY/PAUSE Taste.

Das Gerät stoppt automatisch, nachdem alle programmierten Titel wiedergegeben wurden. Die programmierte Reihenfolge bleibt im Speicher enthalten bis Sie in einen anderen Modus wechseln oder die CD aus dem CD Fach entnommen wird bzw. das Gerät ausgeschaltet wird.

D Sie haben die Möglichkeit die programmierten Titel mit der REPEAT-Funktion zu kombinierten. Nachdem Sie programmiert und das Gerät gestartet haben, drücken Sieitte die REPEAT Taste (27/D) bis zu 3× und die Funktionen konnen, wie unter Abschnitt "REPEAT" beschreiben, angewendet werden.

Hinweis: Kompakt-Disks:

• Es können mit thisem Gerät sowohl CDs mit 8cm bzw. 12cm Durchmesser abgespielt werden. Hinweis: Jeweils nur eine Disk in das CD-Fach einlagen.
• Nur Audio CDs, CD-R und CD-RW Disks können mit diesen Gerät abgespielt werden.
  Die CD stets mit dem Label nach oben in das CD-Fach legen. Kompakt-Disks konnen jeweils nur auf einer Seite abgespielt werden.
• Fingerabdrücke und Staub sollen mit einem weichen Tuch sorgfältig von der Signaalseite der CD (Seite ohne Label) abgewischt werden. Mit einer geradlinigen Bewegung voninnen zum Rand hin leicht abwischen.
• Nach dem Abspielen sollen CDs wieder in ihrer Hülle aufbewahrt werden, damit sie nicht zerkratzt werden.
• CDs nicht direkter Sonneneinstrahlung, hoher Feuchtigkeit oder länger hohen Temperaturen aussetzen, damit sie sich nicht verziehen.
• Kein Papier auf die CD kleben oder etwas darauf schreiben.
• Keine Reinigungsmittel oder Antistatik-Sprays wie bei Phonographen aufsprufen.

Garantie

D

Wir übernehmen für das von uns vertriebene Geräte eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler berufen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch beginnnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sieitte das Grundgerat in der Originalverpackung zusammen mit dem Kassenbon an ihren Handler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosten Umtausch des kompletten Gerätes. Wenden Sie sich in desem Fallitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffeilen sind grundsätzlich kostenpflichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleibeilenen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleibeilenen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit konnen Reparaturen kostenpflichtig vom entsprechen den Fachhandel oder Reparaturservice ausgeführrt werden.

Service

Clatronic International GmbH
Industriering Ost 40
D-47906 Kempen/Germany

Für technische Fragen haben wir für Sie folgende Telefon-Hotline eingerichtet:

02152/2006-666

Verschleiße und Ersatzteile für unsere Unterhaltungselektronik (soweit diese nicht vom Fachmann ausgewechselt werden müssen) wie z. B. Fernbedienungen, Bedienteilklappen,

Lautsprecherblenden usw. können Sie mit Angabe des Gerätotyps unter folgender e-mail-Adresse bestellen:

[e-mail]

Interessieren Sie sich für weitere Clatronic-Produkte?

Besuchen Sie noch einmal unsere Homepage unter

www.clatronic.de oder www.clatronic.com

5....-05-MC1019CD 28.07.2004 9:35 Uhr Seite 69

5....-05-MC1019CD 28.07.2004 9:35 Uhr Seite 70

5....-05-MC1019CD 28.07.2004 9:35 Uhr Seite 71

Technische Daten

Modell: MC 1019 CD

Spannungsversorgung: 230 V, 50 Hz

Ausgangsleitung: 100 W PMPO

Schutzklasse: III

Radioteil

Frequenzbereiche: UKW/FM 88-108 MHz

MW/AM 540-1600 KHz

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Bitte führen Sie das ausgediente Geräte einer umweltgerechten Entsorgung zu.
