BEDIENUNGSANLEITUNG MC 1024 MP3 CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie • Mode d'emploi/Garantie Instrucciones de servicio/Garantía • Istruzioni per l'uso/Garanzia Instruction Manual/Guarantee • Instrukcja obsługi/Gwarancja A használati utasítás/Garancia

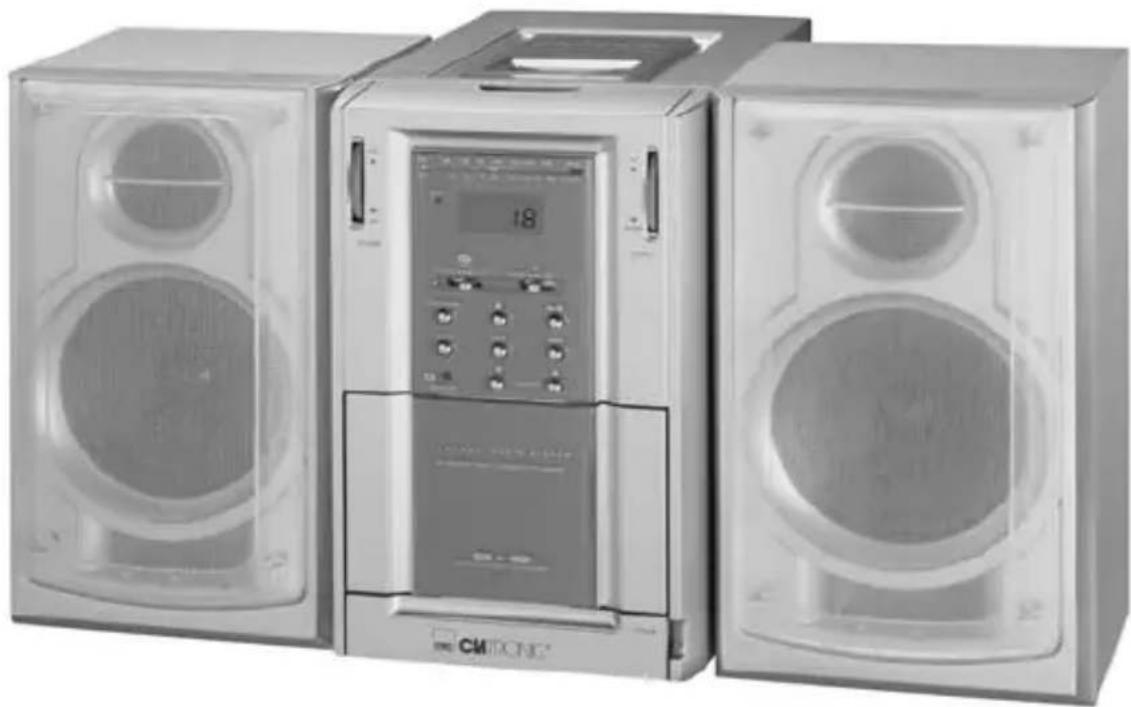

Stereo-Music-Center

Stereo muziekinstallatie • Music center stéréo Equipo de música estéreo • Stereo-Music Center Stereo Music Centre • Centrum Muzyki stereofonicznej Stereo-Music Center

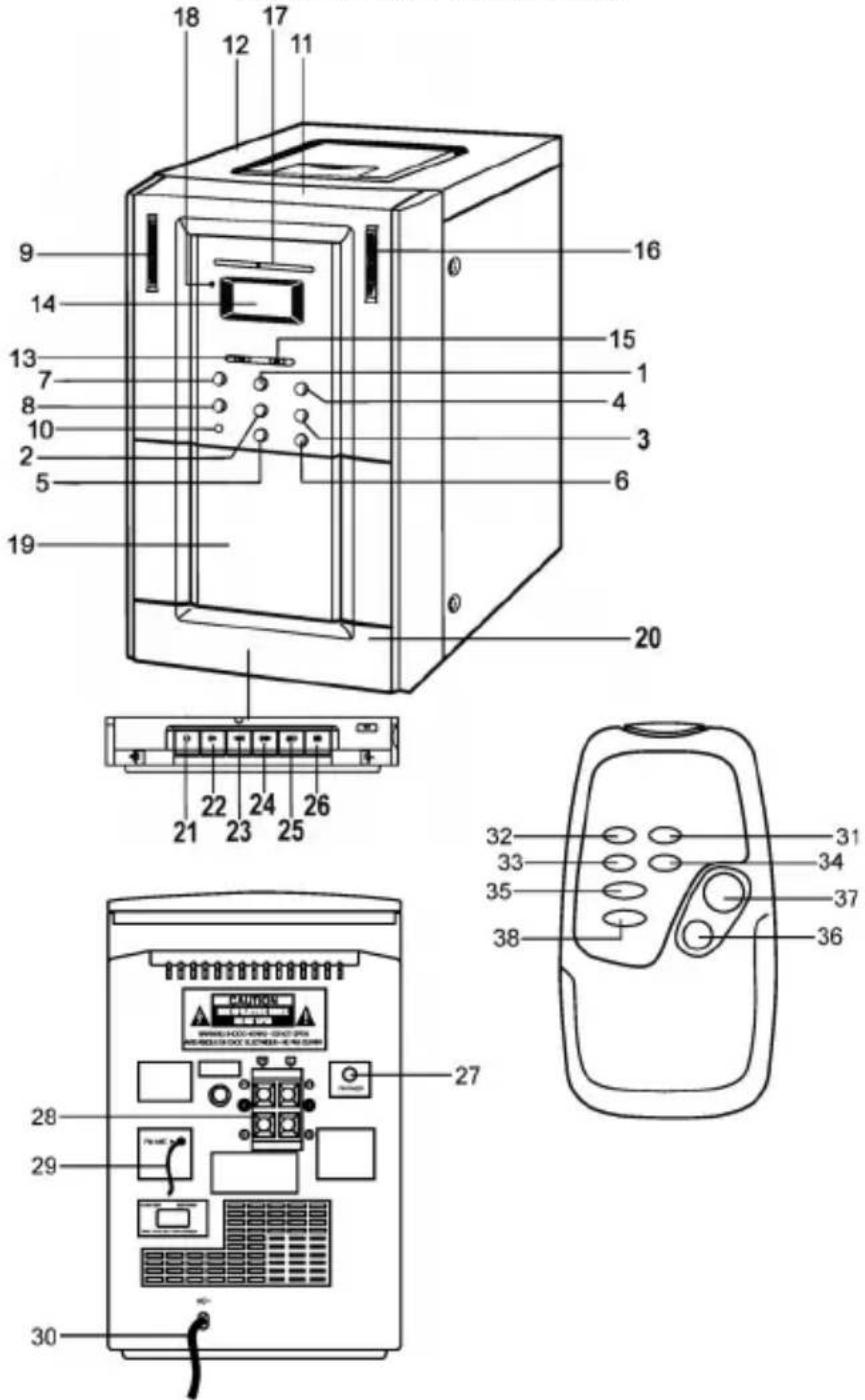

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando Overview of the Components • Przegląd elementów obłsugi A kezelő elemek áttekintéseé

Allgemeine Sicherheitshinweise

Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollten Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in un mittel barer Nähe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken, feuchte Keller).

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Das Gerät ausschließlich an eine vorschriftsmäßig installierte Steckdose anschließen. Achten Sie darauf, dass die angegebene Spannung mit der Spannung der Steckdose übereinstimmt.

Bei Verwendung von externen Netzteilen auf die richtige Polarität und Spannung achten, Batterien stets richtigherum einlegen.

Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.

Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen. Netzkabel regelmäßig auf Beschädigungen prüfen.

Ein defektes Netzkabel darf nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzt werden, um Gefährdungen zu vermeiden.

Benutzen Sie das Gerät längere Zeit nicht, ziehen Sie den Netzstecker aus der Steckdose, bzw. entnehmen Sie die Batterien.

Diese Symbole können sich ggfs. auf dem Gerät befi nden und sollen Sie auf folgendes hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hinweisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sichtbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Beschreibung der Bedienelemente

D

1 ■ CD Stop Taste

20 Klappe OPEN ▶

2 |◀◀ Taste (Suchlauf rückwärts)

21 ● Aufnahmetaste – Kassette

3 ▶▶▶I Taste (Suchlauf vorwärts)

22 ▶ Wiedergabe Taste – Kassette

4 ▶ II CD Wiedergabe/Pause Taste

23 ◀◀ Rücklauf Taste – Kassette

5 FOLDER ▼ Taste

24 ▶▶ Vorlauf Taste – Kassette

6 FOLDER ▲ Taste

25 ■ /▲ Stop/Auswurftaste – Kassette

7 PROGRAM Taste 26 II Pause Taste – Kassette

8 MODE Taste

9 VOLUME MAX/MIN

Rückseite

Lautstärkeregler 27 PHONES (Kopfhöreranschluss)

10 IR SENSOR

28

Lautsprecheranschlüsse

Sensor für die Fernbedienung 29 FM ANT Wurfantenne

11 LIFT TO OPEN 30 AC Netzanschluss

zum Öffnen des CD-Fach

12 CD-Fach

Fernbedienung

13 Funktionswahlschalter

31

MODE

(CD/TAPE/TUNER) 32 PROGRAM Taste

14 LCD-Display 33 FOLDER ▼ Ordner nach unten

15 Bandwahlschalter (FM ST/FM/AM)

34 FOLDER ▲ Ordner nach oben

16 TUNING UP/DOWN Regler

35 PLAY/PAUSE Taste

17 Frequenzskala

36 ◀◀◀ SKIP Taste / rückwärts

18 Kontrollleuchte FM ST

37 ▶▶I SKIP Taste / vorwärts

19 Kassettenfach

38 ■ STOP Taste

Inbetriebnahme des Gerätes

• Entfernen Sie, wenn vorhanden, Transportsicherungen an CD- und Kassetten-teil.
• Wählen Sie einen geeigneten Standort für Gerät und Lautsprecher. Geeignet wäre eine trockene, ebene, rutschfeste Fläche, auf der Sie das Gerät gut bedienen können.
• Schließen Sie die Lautsprecher auf der Rückseite an „SPEAKERS R und L“ (28) an.
• Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontaktsteckdose, 230 V, 50 Hz. Achten Sie darauf, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.

Batterien der Fernbedienung

(Batterien nicht im Lieferumfang enthalten)

• Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung.
• Legen Sie 2 Micro Batterien des Typs LR 3 „AAA“ 1,5V ein. Achten Sie auf die richtige Polarität (siehe Batteriefachboden)!

D

• Schließen Sie das Batteriefach.
• Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie bitte die Batterien, um ein „Auslaufen“ von Batteriesäure zu vermeiden.
• Wechseln Sie immer den kompletten Batteriesatz aus, erneuern Sie nicht nur eine Batterie.

Achtung: Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

Werfen Sie Batterien niemals ins Feuer.

Allgemeine Bedienung

Lautstärke

Mit dem VOLUME MAX/MIN Lautstärkeregler (9), können Sie die gewünschte Lautstärke einstellen.

Ausschalten

Das Gerät ist außer Betrieb, wenn der Funktionswahlschalter (13) in Position TAPE steht und alle Bandlauffunktionen ausgeschaltet sind. Ziehen Sie anschließend den Netzstecker.

PHONES

Stecken Sie den Stecker eines Kopfhörers in die Kopfhörerbuchse (27), werden die Lautsprecher stumm geschaltet. Sollte Ihr Stecker nicht passen, verwenden Sie einen geeigneten Adapter.

Lautsprecher

Schließen Sie die Lautsprecher an die Anschlüsse (28) auf der Rückseite an.

Infrarot Fernbedienung

Zur kabellosen Fernbedienung des Gerätes aus einer Entfernung von bis zu 5 Metern. Lässt die Reichweite nach, müssen die Batterien ausgetauscht werden. Achten Sie bei der Bedienung auf freie Sicht zwischen Fernbedienung und Infra-rotempfänger des Gerätes.

Radio hören

1. Schieben Sie den Funktionswahlschalter (13) zur Position TUNER.
2. Mit dem Bandwahlschalter (15) können Sie das gewünschte Frequenzband auswählen.

1. Stellen Sie mit dem TUNING Regler (16) den gewünschten Sender ein.

2. Die Stereo-Kontrollleuchte (18) leuchtet nur, wenn Sie UKW Stereo ausgewählt haben und den Sender in Stereo Qualität empfangen. Ist der Empfang zu schwach und rauscht der empfangene Sender, ist es möglich, dass diese nicht leuchtet. Versuchen Sie, mit Drehen und An - bzw. Abwinkeln und Ändern der Länge der Antenne den Empfang zu verbessern. Ist keine Verbesserung zu erreichen, empfi ehlt es sich, auf UKW - Mono zu schalten.

3. Zum Empfang von AM Sendern ist eine Antenne im Gerät integriert. Das Gerät kann durch Drehen auf den Sender ausgerichtet werden. In diesem Frequenzband werden Sendungen nur in Mono ausgestrahlt.

Kassettenbetrieb

Kassetten wiedergeben

1. Schieben Sie den Funktionswahlschalter (13) zur Position TAPE.

2. Öffnen Sie die Klappe (20).

3. Drücken Sie die ■ /▲ Stop/Auswurftaste (25) um das Kassettenfach (19) zu öffnen.

4. Schieben Sie eine bespielte Audio-Kassette mit der Bandöffnung nach unten und der zu hörenden Seite nach vorne in das Fach (volle Spule nach links). Schließen Sie das Kassettenfach wieder.

5. Drücken Sie die ▶ Wiedergabe Taste (22), um das Band wiederzugeben.

6. Mit der ■/Stop/Auswurftaste können Sie die Wiedergabe anhalten.

7. Spulen Sie das Band bei Bedarf mit den Pfeiltasten sinngemäß vor oder zurück

$$ \blacktriangleright \blacktriangleright = \text { vorwärts (24) }, \blacktriangleleft \blacktriangleleft = \text { rückwärts (23) }. $$

1. Drücken Sie zwischen dem Umschalten und zum Anhalten der Bandlauffunktion immer die ■ /▲ Stop/Auswurftaste. Somit vermeiden Sie Schäden am Gerät oder eine Beschädigung des Bandes.

2. Bei erneutem Drücken der ■ /▲ Stop/Auswurftaste öffnet sich die Klappe des Kassettenfachs.

3. Um die Wiedergabe kurz zu unterbrechen, drücken Sie die II Pause Taste (26). Nochmaliges Drücken setzt die Wiedergabe fort.

Kassetten aufnehmen

1. Legen Sie eine Audio-Kassette mit der zu bespielenden Seite nach vorne (volle Spule links) ein. Vergewissern Sie sich, dass die Kassette nicht kopiergeschützt ist (die Kopierschutzzunge an der oberen Schmalseite der Kassette darf nicht herausgebrochen sein).

2. Wählen Sie die Aufnahmequelle mit dem Funktionswahlschalter (13) aus und starten Sie diese Quelle. Sie nehmen von der Tonquelle auf die Sie hören. Der Aufnahmepegel wird automatisch ausgesteuert. Änderung der Lautstärke verändern die Aufnahme nicht.

3. Drücken Sie bitte die ● Aufnahmetaste (21), (die ▶ Wiedergabe Taste wird automatisch mit runtergedrückt). Die Aufnahme beginnt. Alle vorherigen Aufnahmen werden automatisch gelöscht.

D

1. Sie können die Aufnahme mit der II Pause Taste (26) kurz unterbrechen oder mit der ■ /▲ Stop/Auswurftaste (25) anhalten.

CDs abspielen

So geben Sie eine CD wieder

1. Schieben Sie den Funktionswahlschalter (13) in Position CD.
2. Öffnen Sie das CD Fach (12), indem Sie den Deckel an der Lasche (11) nach oben ziehen.
3. Legen Sie eine Audio-CD mit dem Aufdruck nach oben so auf den Zentrierkegel, dass die CD mechanisch einrastet und schließen Sie dann den CD-Fachdeckel.
4. Auf dem Display (14) erscheint „- - - „, und nach einigen Sekunden wird die Gesamtzahl der Lieder/Tracks der CD angezeigt.
5. Drücken Sie die ▶ II Taste (4/35), um die CD wiederzugeben. Die CD wird vom ersten Titel an abgespielt. Das aktuelle Lied und das Symbol ▶ (MP3) wird im Display angezeigt.
6. Um eine CD zu entnehmen, betätigen Sie bitte die ■ STOP Taste (1/38), öffnen das CD-Fach und heben die CD vorsichtig ab.
7. Mit dem VOLUME MAX/MIN Lautstärkeregler (9), können Sie die gewünschte Lautstärke einstellen.

Hinweis: Einige Tasten fi nden Sie sowohl am Gerät als auch auf der Fernbedienung. Gleichlautende Tasten bewirken die gleiche Funktion.

Halten Sie den CD-Deckel stets geschlossen.

Hinweis: Wenn eine Disk falsch herum eingelegt wurde, bzw. keine Disk eingelegt ist, blinkt auf dem Display „- - -“ und dann erscheint die Meldung „NO“ (nein).

Beschreibung der CD Tasten

Sie können die Wiedergabe kurz unterbrechen. Im Display blinkt das Symbol ▶. Drücken Sie ein weiteres Mal die ▶ II Taste, wird die Wiedergabe fort gesetzt.

SKIP I◀◀ (2/36)

1 x drücken: Beginnt das aktuelle Lied wieder von vorne.
2 x drücken: Springt zum vorherigen Titel.
3 x drücken: Spielt ein Lied davor usw. Halten Sie die Taste gedrückt, während Sie den Titel hören, setzt ein Musiksuchlauf ein (nicht im MP3 Modus). Halten Sie die Taste im Stop-Modus gedrückt, starten Sie einen Schnelldurchlauf bis zum gewünschten Titel. Betätigen Sie die ▶ II PLAY/PAUSE Taste, startet die Wiedergabe des Titels.

SKIP ▶▶I (3/37)

Mit dieser Taste können Sie zum nächsten bzw. übernächsten Titel springen usw.. Halten Sie die Taste gedrückt, während Sie den Titel hören, setzt ein Musiksuchlauf ein (nicht im MP3 Modus). Halten Sie die Taste im Stop-Modus gedrückt, starten Sie einen Schnelldurchlauf bis zum gewünschten Titel. Betätigen Sie die ▶ II PLAY/PAUSE Taste, startet die Wiedergabe des Titels.

STOP ■ (1/38)

Die CD wird angehalten.

MODE (6/31)

1x drücken: Das aktuelle Lied wird ständig wiederholt (im Display erscheint REP.).
2x drücken: Die komplette CD wird ständig wiederholt (im Display erscheint (REP).
3x drücken: Im Display (14) erscheint die Anzeige RANDOM und die erste Titelnummer, welche als erste gespielt wird. Alle Titel werden nacheinander in einer zufälligen Reihenfolge wiedergegeben.
4x drücken: Die Funktion wird deaktiviert und die CD wird im normalen Modus abgespielt.

Nur für CDs im MP3-Format

1x drücken: Das aktuelle Lied wird ständig wiederholt. (im Display erscheint REP.).
2x drücken: Der angewählte Ordner der MP3 CD wird ständig wiederholt (im Display erscheint REPEAT ALBUM). Mit den MP3 FOLDER ▲/▼ Tasten (5/6/33/34) können Sie einzelnen Ordner anwählen.
3x drücken: Die komplette CD wird ständig wiederholt. (im Display erscheint (REP).
4x drücken: Im Display (14) erscheint die Anzeige RANDOM, MP3 und die erste Titelnummer, welche als erste gespielt wird. Alle Titel werden nacheinander in einer zufälligen Reihenfolge wiedergegeben.
5x drücken: Die Funktion wird deaktiviert und die CD wird im normalen Modus abgespielt.

MP3 FOLDER ▼ (5/33)

Drücken Sie diese Taste 2 x, während der Wiedergabe, um einen Ordner nach unten zu wechseln. Die Anzeige, z.B. ALBUM 001, blinkt kurz. Anschließend beginnt selbsttätig die Wiedergabe der CD. Wird die Taste im Stop-Modus gedrückt, blinkt ebenfalls die Anzeige im Display. Starten Sie danach die Wiedergabe mit der ▶ II PLAY/PAUSE Taste.

D

MP3 FOLDER ▲ (6/34)

Drücken Sie diese Taste 2x, während der Wiedergabe, um einen Ordner nach oben zu wechseln. Die nächsten Schritte sehen Sie im oberen Abschnitt.

Programmierte Wiedergabe

1. Drücken Sie die ■ STOP Taste.
2. Drücken Sie die PROGRAM Taste (7/32). Im Display (14) blinkt die Anzeige PROG. und „P01“ (Speicherplatz).
3. Wählen Sie mit den ◀◀◀ / ▶▶◀ SKIP Tasten (2/3/36/37) den gewünschten Titel aus und drücken Sie erneut die PROGRAM Taste.
4. Die Anzeige im Display wechselt auf Speicherplatz P02.
5. Wählen Sie mit den I◀◀ / ▶▶I Tasten den nächsten Titel aus und drücken Sie erneut die PROGRAM Taste. Wiederholen Sie den Vorgang, bis Sie alle Titel ausgewählt haben.
6. Drücken Sie die ▶ II PLAY/PAUSE Taste (4/35). Die Wiedergabe wird gestartet. Mit dieser Taste können Sie das Programm ebenso kurz unterbrechen.
7. Drücken Sie einmal die ■ STOP Taste, wird die Wiedergabe gestoppt, das Programm bleibt jedoch erhalten.
8. Zur erneuten Wiedergabe des Programms, drücken Sie bitte die ▶ II PLAY/PAUSE Taste (im Display erscheint PROG. und ▶).
9. Zum Löschen des Programms drücken Sie bitte 2x die ■ STOP Taste. Die Anzeige PROG. erlischt. Die Programmierung ist auch gelöscht, wenn Sie in einen anderen Modus wechseln, z.B. TUNER, die CD aus dem CD Fach nehmen, bzw. das Gerät ausschalten.

Das Gerät stoppt automatisch, nachdem alle programmierten Titel wiedergegeben wurden. Die programmierte Reihenfolge bleibt im Speicher enthalten bis die CD aus dem CD Fach entnommen wird bzw. das Gerät ausgeschaltet wird. Um die programmierte Reihenfolge erneut wiederzugeben, drücken Sie die ▶ II PLAY/PAUSE Taste.

Sie haben die Möglichkeit die programmierten Titel mit der MODE-Funktion zu kombinieren. Nachdem Sie programmiert und das Gerät gestartet haben, drücken Sie bitte die MODE Taste bis zu 5 x und die Funktionen können, wie unter Abschnitt „MODE“ beschrieben, angewendet werden.

Wiedergabe von Musik im MP3 Format

Sie haben die Möglichkeit mit diesem Gerät Musikstücke im MP3 Format wiederzugeben. Das Gerät unterstützt außerdem die gängigen CD Typen: CD, CD-RW, CD-R. Auf diesen CDs können bis zu 200 Titel verdichtet abgespeichert werden. Ihr Gerät erkennt eine MP3 CD automatisch (im Display erscheint das Wort MP3). Zum Abspielen dieser CDs gehen Sie bitte vor, wie unter CDs abspielen beschrieben. Die Programmierung von Titeln können Sie, wie bereits unter „Programmierte Wiedergabe“ beschrieben, durchführen.

Achtung: Aufgrund von Qualitätsunterschieden der CDs und CD Rohlingen, sowie der Vielzahl von unterschiedlichen Software Brennprogrammen und dem Nichteinhalten von festen Standards seitens der Musikindustrie (Kopierschutz), kann es zu Problemen bei der Wiedergabe von gebrannten CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Reinigung und Pfl ege

• Ziehen Sie vor der Reinigung den Netzstecker.
• Äußere Flecken können Sie mit einem leicht feuchten Tuch, ohne Zusatzmittel, abwischen.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in diesem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpfl ichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl ichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

D

Service

Sehr geehrter Kunde,

ca. 95% aller Reklamationen sind leider auf Bedienungsfehler zurück zu führen und könnten ohne Probleme behoben werden, wenn Sie sich telefonisch oder über E-mail mit unserer für Sie eingerichteten Service-Hotline in Verbindung setzen.

Wir bitten Sie daher, bevor Sie Ihr Gerät an den Händler zurückgeben, diese Hotline zu nutzen. Hier wird Ihnen, ohne das Sie Wege auf sich nehmen müssen, schnell geholfen.

Clatronic International GmbH

Industriering Ost 40

Für technische Fragen haben wir für Sie folgende Telefon-Hotline eingerichtet:

0 21 52 / 20 06 - 888

Verschleißteile und Ersatzteile für unsere Unterhaltungselektronik (soweit diese nicht vom Fachmann ausgewechselt werden müssen) wie z. B. Fernbedienungen, Bedienteilklappen, Lautsprecherblenden usw. können Sie mit Angabe des Geräte- typs unter folgender E-mail-Adresse bestellen:

[e-mail]

Interessieren Sie sich für weitere Clatronic-Produkte?

Besuchen Sie doch einmal unsere Homepage unter

www.clatronic.de oder www.clatronic.com

eutung des Symbols „Mülltonne“

D

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu Entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

In vielen Ländern der EU ist die Entsorgung von Elektro- und Elektronik-Altgeräten über den Haus- und/oder Restmüll ab 13.8.2005 verboten.

In Deutschland ab 23.3.2006.

Signifi cation du symbole „Elimination“

F

Modell: MC 1024 CD/MP3

Spannungsversorgung: 230 V, 50 Hz

Schutzklasse: II

Radioteil

Frequenzbereiche:

UKW/FM 88 - 108 MHz

MW/AM 540 - 1600 kHz

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!
