BEDIENUNGSANLEITUNG MC 1016 CDMP3 CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie • Mode d'emploi/Garantie Instrucciones de servicio/Garantía • Istruzioni per l'uso/Garanzia Instruction Manual/Guarantee • Instrukcja obsługi/Gwarancja A használati utasítás/Garancia

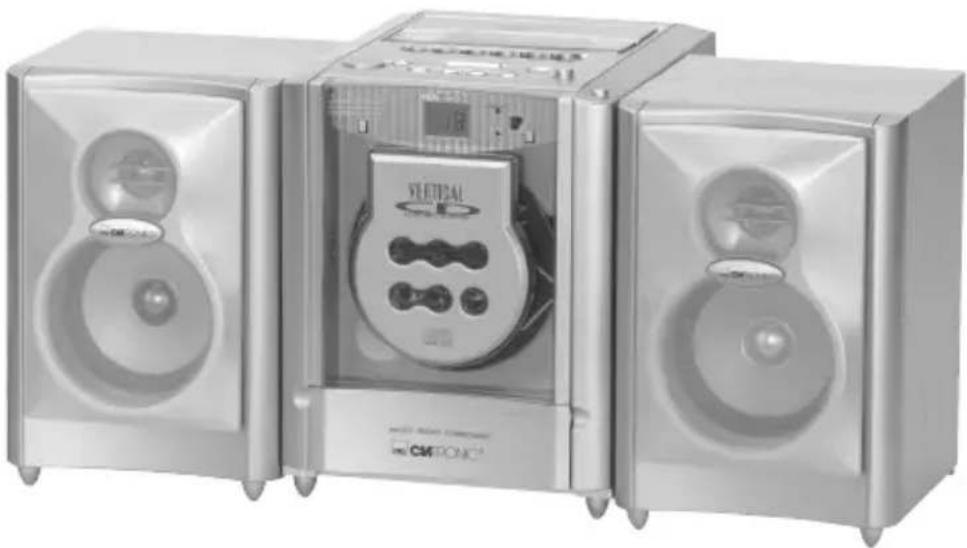

Stereo-Music-Center

Stereo muziekinstallatie • Music center stéréo Equipo de música estéreo • Stereo-Music Center Stereo Music Centre • Centrum Muzyki stereofonicznej Stereo-Music Center

Übersicht der Bedienelemente 3

Bedienungsanleitung 4

Technische Daten ....11

Garantie....11

Technische gegevens ....21

Garantie....21

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando Overview of the Components • Przegląd elementów obłsugi A kezelő elemek áttekintéseé

Allgemeine Sicherheitshinweise

Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollten Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in un mittel barer Nähe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken, feuchte Keller).

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Das Gerät ausschließlich an eine vorschriftsmäßig installierte Steckdose anschließen. Achten Sie darauf, dass die angegebene Spannung mit der Spannung der Steckdose übereinstimmt.

Bei Verwendung von externen Netzteilen auf die richtige Polarität und Spannung achten, Batterien stets richtigherum einlegen.

Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.

Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen. Netzkabel regelmäßig auf Beschädigungen prüfen.

Ein defektes Netzkabel darf nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzt werden, um Gefährdungen zu vermeiden.

Benutzen Sie das Gerät längere Zeit nicht, ziehen Sie den Netzstecker aus der Steckdose, bzw. entnehmen Sie die Batterien.

Diese Symbole können sich ggfs. auf dem Gerät befi nden und sollen Sie auf folgendes hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hinweisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sichtbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Spezielle Sicherheitshinweise

Dieses Gerät arbeitet mit einem Laser der Klasse 1.

D

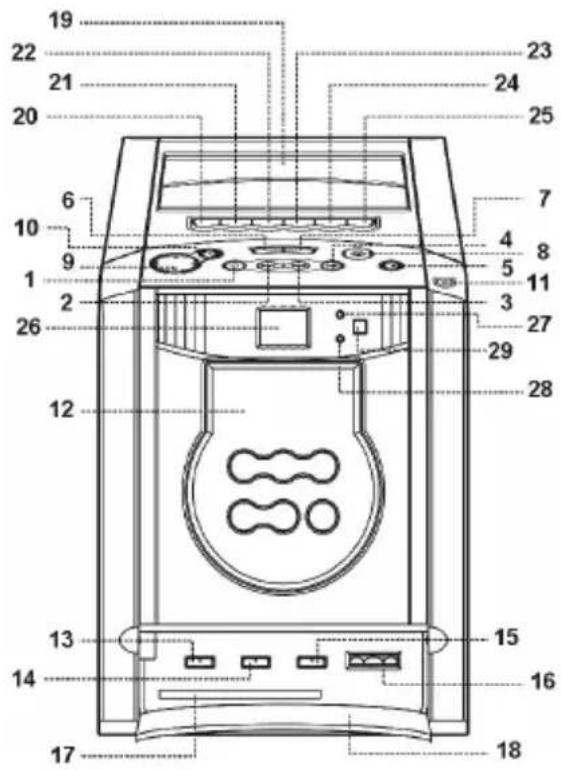

Beschreibung der Bedienelemente

1 ■ CD/MP3 STOP Taste
2 CD/MP3 SKIP Taste (Suchlauf rückwärts)
3 ▶▶▶ I CD/MP3 SKIP Taste (Suchlauf vorwärts)
4 ▶ II CD/MP3 PLAY/PAUSE Taste
5 POWER Taste
6 FOLDER UP MP3 Taste
7 PROGRAM Taste
8 PHONES (Kopfhöreranschluss)
9 VOLUME / Lautstärkeregler
10 X-BBS ON/OFF
11 ▲ Taste zum Öffnen des CD-Fach
12 CD-Fach
13 Funktionswahlschalter (MP3/CD/TAPE/TUNER)
14 BEAT CUT 1 ■ / ■ 2 Schalter
15 Bandwahlschalter (AM/FM/FM-ST)
16 TUNING Regler
17 Frequenzskala
18 Klappe PULL OPEN
19 Kassettenfach
20 ● REC / Aufnahmetaste – Kassette
21 ▶ PLAY / Wiedergabe Taste – Kassette
22 ◀◀ REW / Rückwärts spulen Taste – Kassette
23 ▶▶ F.FWD / Vorwärts spulen Taste – Kassette

24 ■ ▲ STOP/EJ. / Stopp/Auswurftaste – Kassette
25 II PAUSE Taste – Kassette
26 LED-Display
27 Kontrollleuchte POWER
28 Kontrollleuchte FM-ST
29 Sensor für die Fernbedienung

Rückseite

30 Lautsprecheranschlüsse

31 AC Netzanschluss

32 FM ANT. Wurfantenne

Fernbedienung

33 REPEAT/RAN. Taste
34 PROGRAM Taste
35 ▶ II PLAY/PAUSE Taste
36 SKIP/SEARCH Taste / rückwärts
37 ▶▶▶I SKIP/SEARCH Taste / vorwärts
38 ■ STOP Taste

Nur für CD's im MP3- Format

39 FOLDER SKIP DN Ordner nach unten
40 FOLDER SKIP UP Ordner nach oben

D

Inbetriebnahme des Gerätes

• Entfernen Sie, wenn vorhanden, Transportsicherungen an CD- und Kassettenteil.
• Wählen Sie einen geeigneten Standort für Gerät und Lautsprecher. Geeignet wäre eine trockene, ebene, rutschfeste Fläche, auf der Sie das Gerät gut bedienen können.
• Schließen Sie die Lautsprecher auf der Rückseite an „Speaker R und L“ (30) an.
• Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontaktsteckdose, 230 V, 50 Hz. Achten Sie darauf, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.

Achtung: Die Lithium-Zelle im Batteriefach der Fernbedienung wurde für den Transport mit einer Folie gesichert. Dies verlängert die Lebensdauer der Batterie. Vor der ersten Anwendung entfernen Sie bitte diese Folie, um die Fernbedienung betriebsbereit zu machen.

Batterien der Fernbedienung

Bei der Batterie der Fernbedienung handelt es sich um eine langlebige Lithium-Zelle. Sollte im Laufe der Anwendung die Reichweite der Fernbedienung nachlassen, gehen Sie bitte wie folgt vor:

• Öffnen Sie das Batteriefach an der Seite der Fernbedienung.
• Ersetzen Sie die Zelle durch eine Batterie der gleichen Bauart. Achten Sie auf die richtige Polarität (Siehe Aufprägung auf der Rückseite der Fernbedienung).
• Schließen Sie das Batteriefach.

Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie bitte die Batterie, um ein „Auslaufen“ von Batteriesäure zu vermeiden.

Achtung: Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

Werfen Sie Batterien niemals ins Feuer.

Allgemeine Bedienung

POWER (5): Schaltet das Gerät betriebsbereit bzw. aus. Die Kontrollleuchte POWER (27) zeigt die Funktion an.

X-BASS (10): Dient zur verstärkten Tiefton Wiedergabe.

PHONES (8): Stecken Sie den Stecker eines Kopfhörers in die Kopfhörerbuchse, werden die Lautsprecher stumm geschaltet. Sollte Ihr Stecker nicht passen, verwenden Sie einen geeigneten Adapter.

BEAT CUT (14): Bei Aufnahme von AM Sendern kann es zu Störungen durch Frequenzüberlagerungen kommen, welche sich durch Umschalten des BEAT CUT Schalters, eventuell beseitigen lassen.

Lautsprecher: Schließen Sie die Lautsprecher an die Anschlüsse auf der Rückseite an.

Infrarot-Fernbedienung: Zur kabellosen Fernbedienung aus einer Entfernung von bis zu 5 Metern. Lässt die Reichweite nach, müssen die Batterien ausgetauscht werden. Achten Sie bei Bedienung auf freie Sicht zwischen Fernbedienung und Infrarotempfänger des Gerätes.

Hinweis: Einige Tasten fi nden Sie sowohl am Gerät als auch auf der Fernbedienung. Gleichlautende Tasten bewirken die gleiche Funktion.

Radio hören

1. Öffnen Sie die Klappe (18).
2. Schieben Sie den Funktionsschalter (13) zur Position TUNER.
3. Mit dem Bandwahlschalter (15) können Sie das gewünschte Frequenzband auswählen.
4. UKW = FM ST. UKW = FM. Mittelwelle = AM (Mono).
5. Stimmen Sie mit dem Abstimmknopf TUNING (16) den gewünschten Sender ab.
6. Die Stereo-Kontrollleuchte (28) leuchtet nur, wenn Sie UKW Stereo ausgewählt haben und den Sender in Stereo Qualität empfangen. Ist der Empfang zu schwach und rauscht der empfangene Sender, ist es möglich, dass diese nicht leuchtet. Versuchen Sie, mit Drehen und An - bzw. Abwinkeln und Ändern der Länge der Antenne den Empfang zu verbessern. Ist keine Verbesserung zu erreichen, empfi ehlt es sich, auf UKW - Mono zu schalten.
7. Zum Empfang von MW/AM Sendern verfahren Sie auf entsprechende Weise. In diesem Frequenzband werden Sendungen nur in „Mono“ ausgestrahlt.

Anmerkung: Zum Empfang von AM Sendern ist eine Antenne im Gerät integriert. Das Gerät kann durch Verdrehen und Änderung auf den Sender ausgerichtet werden. Für den Empfang von UKW Sendern befindet sich eine Wurfantenne (32) am Gerät.

Kassetten hören

Kassetten wiedergeben

1. Schieben Sie den Funktionsschalter (13) zur Position TAPE.
2. Drücken Sie die STOP/EJ. Taste (24), um das Kassettenfach (19) zu öffnen.
3. Schieben Sie eine bespielte Audio Kassette mit dem Band nach vorne und mit der zu hörenden Seite nach oben in das Fach.
4. Drücken Sie die PLAY Taste (21), um das Band wiederzugeben.
5. Mit der STOP/EJ. Taste (24) können Sie die Wiedergabe anhalten.

D

1. Spulen Sie das Band bei Bedarf mit den Pfeiltasten sinngemäß vor oder zurück.

REW = rückwärts, F.FWD = vorwärts (22/23).

Drücken Sie zwischen dem Umschalten und zum Anhalten der Bandlauffunktionen immer die STOP/EJ. (24) Taste. Somit vermeiden Sie mechanische Schäden am Gerät oder eine Beschädigung des Bandes.

1. Durch erneutes Drücken der STOP/EJ. (24) Taste öffnet sich die Kassettenfachklappe.
2. Um die Wiedergabe kurz zu unterbrechen, drücken Sie die PAUSE Taste (25). Nochmaliges Drücken gibt die Wiedergabe frei.

Kassetten aufnehmen

1. Schieben Sie eine bespielte Audio-Kassette mit dem Band nach vorne und der zu hörenden Seite nach oben in das Fach. Vergewissern Sie sich, dass die Kassette nicht kopiergeschützt ist (die Kopierschutzzunge an der oberen Schmalseite der Kassette darf nicht herausgebrochen sein).
2. Wählen Sie die Aufnahmequelle mit dem Funktionsschalter (13) aus und starten Sie ggf. diese Quelle. Sie nehmen von der Tonquelle auf die Sie hören. Der Aufnahmepegel wird automatisch ausgesteuert. Änderungen an Klang und Lautstärke verändern die Aufnahme nicht.
3. Drücken Sie die REC Taste (20). Die Aufnahme beginnt. Alle vorherigen Aufnahmen werden automatisch gelöscht.
4. Sie können die Aufnahme mit der PAUSE Taste (25) kurz unterbrechen oder mit der STOP/EJ. Taste (24) anhalten.

CDs abspielen

So geben Sie eine CD wieder

1. Schieben Sie den Funktionswahlschalter (13) in Position MP3/CD.
2. Zum Öffnen des CD Fachs (12), drücken Sie bitte die Taste ▲ (11).
3. Das CD-Fach öffnet sich nach oben, legen Sie nun eine Audio CD mit dem Aufdruck nach vorne auf den Zentrierkegel und schließen das CD Fach von Hand.
4. Auf dem Display (26) wird nach einigen Sekunden die Gesamtzahl der Lieder/Tracks der CD angezeigt.
5. Drücken Sie die Taste PLAY/PAUSE (4), um die CD wiederzugeben. Die CD wird vom ersten Titel an abgespielt. Das aktuelle Lied und das Symbol ▶ wird im Display angezeigt.
6. Mit dem VOLUME / Lautstärkeregler (9), können Sie die gewünschte Lautstärke einstellen.

Hinweis: Wenn eine Disk falsch herum eingelegt wird, bzw. keine Disk eingelegt ist, blinkt die Meldung „- - -“, und „no“ (nein) erscheint auf dem Display.

Bitte beachten Sie:

D

Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie Qualitätsunterschiede bei CDs und gebrannten CDs.

Des Weiteren hält die Musikindustrie keine festen Standards ein (Kopierschutz).

Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Beschreibung der CD Tasten

Sie können die Wiedergabe kurz unterbrechen. Im Display blinkt das Symbol ▶.

SKIP I◀◀ (2/36):

1 x drücken = Beginnt das aktuelle Lied wieder von vorne.

2 x drücken = Springt zum vorherigen Titel.

3 x drücken = Spielt ein Lied davor usw. Halten Sie

die Taste gedrückt, setzt ein Musiklauf ein.

SKIP ▶▶I (3/37):

Mit dieser Taste können Sie zum nächsten bzw. übernächsten Titel springen usw. Halten Sie die Taste gedrückt, setzt ein Musiksuchlauf ein.

STOP ■ (1/38):

Die CD wird angehalten.

REPEAT/RAN. (33):

1x drücken: Das aktuelle Lied wird ständig wiederholt. (im Display erscheint REPEAT).

2x drücken:

Die komplette CD wird ständig wieder- holt. (im Display erscheint REPEAT).

3x drücken:

Im Display (26) erscheint die Anzeige RANDOM und die erste Titelnummer, welche als erste gespielt wird. Alle Titel werden nacheinander in einer zufälligen Reihenfolge wiedergegeben.

4x drücken: Die Funktion wird deaktiviert und die

CD wird im normalen Modus abgespielt.

Programmierte Wiedergabe

1. Drücken Sie die STOP Taste.
2. Drücken Sie die PROGRAM Taste (7/34).
3. Im Display blinkt PROG. und „P01“ (Speicherplatz).
4. Wählen Sie mit den SKIP/SEARCH Tasten den gewünschten Titel aus und drücken Sie erneut die PROGRAM Taste.
5. Die Anzeige im Display wechselt auf Speicherplatz P02.
6. Wählen Sie mit den SKIP/SEARCH Tasten den nächsten Titel aus und drücken Sie erneut die PROGRAM Taste. Wiederholen Sie den Vorgang, bis Sie alle Titel ausgewählt haben.

D

1. Drücken Sie die PLAY/PAUSE Taste. Die Wiedergabe wird gestartet (im Display erscheint PROG. und ▶). Mit dieser Taste können Sie das Programm ebenso kurz unterbrechen.
2. Drücken Sie einmal die STOP Taste, wird die Wiedergabe gestoppt, das Programm bleibt jedoch erhalten.
3. Zur erneuten Wiedergabe des Programms, drücken Sie die PLAY/PAUSE Taste.
4. Zum Löschen des Programms drücken Sie bitte 2x die STOP Taste.

Das Gerät stoppt automatisch, nachdem alle programmierten Titel wiedergegeben wurden. Die programmierte Reihenfolge bleibt im Speicher enthalten bis die CD aus dem CD Fach entnommen wird bzw. das Gerät ausgeschaltet wird. Um die programmierte Reihenfolge erneut wiederzugeben, drücken Sie die PLAY/PAUSE Taste.

Sie haben die Möglichkeit die programmierten Titel mit der REPEAT-Funktion zu kombinieren. Nachdem Sie programmiert und das Gerät gestartet haben, drücken Sie bitte die REPEAT/RAN. Taste bis zu 3 x und die Funktionen „REPEAT“, „REPEAT“ können, wie unter Abschnitt „REPEAT“ beschrieben, angewendet werden.

Spezial Funktionen

MP3 – CDs: Sie können mit Ihrem Gerät MP3 CDs abspielen. Auf diesen CDs können bis zu 200 Titel verdichtet abgespeichert werden. Ihr Gerät erkennt eine MP3 CD automatisch. Die Klangqualität bleibt somit erhalten. Zum Abspielen dieser CDs gehen Sie bitte vor, wie unter CDs abspielen beschrieben. Die Programmierung von 10 Titeln können Sie, wie bereits in Abschnitt „Programmierte Wiedergabe“ beschrieben, durchführen.

Sie haben die Möglichkeit die programmierten Titel mit der REPEAT-Funktion zu kombinieren. Nachdem Sie programmiert und das Gerät gestartet haben, drücken Sie bitte die REPEAT/RAN. Taste bis zu 3 x (REPEAT, ).

REPEAT/RAN. (33) bei MP3 CDs

1x drücken: Das aktuelle Lied wird ständig wiederholt. (im Display erscheint REPEAT).

2x drücken: Alle Order der MP3 CD werden ständig wiederholt (im Display erscheint REPEAT FOLDER).

3x drücken: Die komplette CD wird ständig wiederholt. (im Display erscheint REPEAT).

4x drücken: Im Display (26) erscheint die Anzeige RANDOM und die erste Titelnummer, welche als erste gespielt wird. Alle Titel werden nacheinander in einer zufälligen Reihenfolge wiedergegeben.

5x drücken: Die Funktion wird deaktiviert und die CD wird im normalen Modus abgespielt.

Zusatztasten für den MP3- Betrieb

39 FOLDER SKIP DN-Taste: Drücken Sie diese Taste 2x um einen Ordner nach unten zu wechseln.

6/40 FOLDER SKIP UP-Taste: Drücken Sie diese Taste 2x um einen Ordner nach oben zu wechseln.

Technische Daten

Modell: .... MC 1016 CD/MP3

Spannungsversorgung: 230 V, 50 Hz

Ausgangsleistung: 100 W PMPO

Schutzklasse: II

Radioteil:

Frequenzbereiche: ....UKW / FM 88 – 108 MHz ....MW / AM 540 – 1600 kHz

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in diesem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpfl wichtig!

D

D

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl wichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

In vielen Ländern der EU ist die Entsorgung von Elektro- und Elektronik-Altgeräten über den Haus- und/oder Restmüll ab 13.8.2005 verboten. In Deutschland ab 23.3.2006.

Service

Sehr geehrter Kunde,

ca. 95% aller Reklamationen sind leider auf Bedienungsfehler zurück zu führen und könnten ohne Probleme behoben werden, wenn Sie sich telefonisch oder über E-mail mit unserer für Sie eingerichteten Service-Hotline in Verbindung setzen.

Wir bitten Sie daher, bevor Sie Ihr Gerät an den Händler zurückgeben, diese Hotline zu nutzen. Hier wird Ihnen, ohne das Sie Wege auf sich nehmen müssen, schnell geholfen.

Clatronic International GmbH

Industriering Ost 40

Für technische Fragen haben wir für Sie folgende Telefon-Hotline eingerichtet:

0 21 52 / 20 06 - 666

Verschleißteile und Ersatzteile für unsere Unterhaltungselektronik (soweit diese nicht vom Fachmann ausgewechselt werden müssen) wie z. B. Fernbedienungen, Bedienteilklappen, Lautsprecherblenden usw. können Sie mit Angabe des Geräte- typs unter folgender E-mail-Adresse bestellen:

[e-mail]

Interessieren Sie sich für weitere Clatronic-Produkte?

Besuchen Sie doch einmal unsere Homepage unter

www.clatronic.de oder www.clatronic.com
