BEDIENUNGSANLEITUNG MC 1023 CD CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie · Mode d'emploi/Garantie Instrucciones de service/Garantia · Istruzioni per l'uso/Garanzia Instruction Manual/Guarantee · Instrukcja obstugi/Gwarancja A hasznalati utasitas/garancia

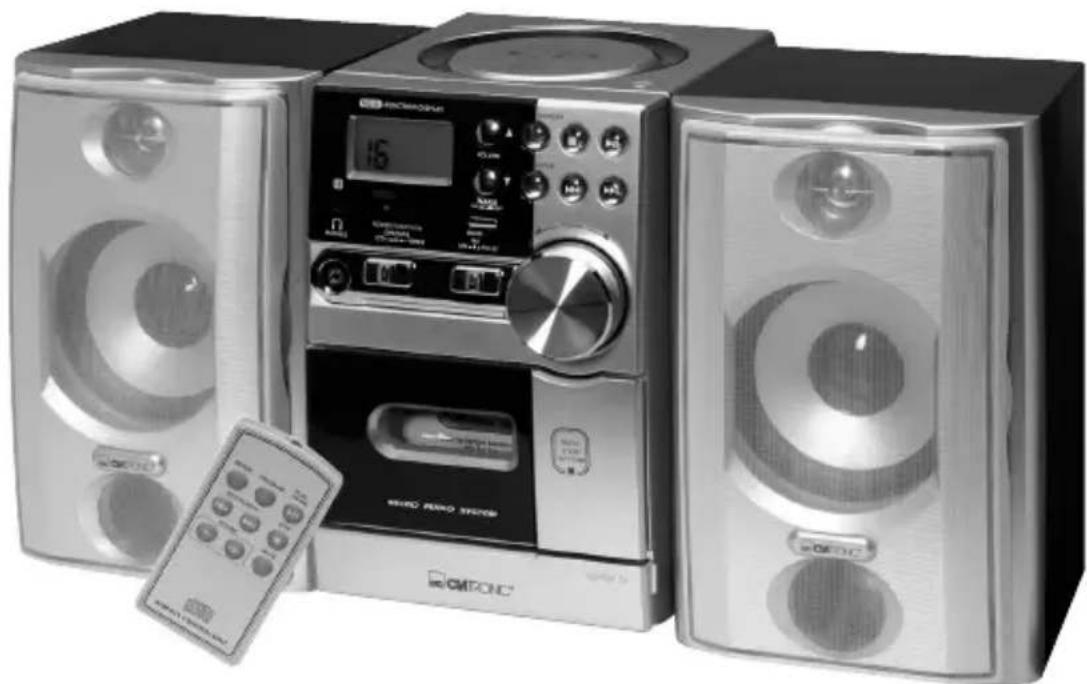

Stereo-Music-Center

Stereo muziekinstallatie · Music center stereo
Equipo de música estereo · Stereo-Music-Center
Stereo Music Center · Zestaw muzychny
Stereo-Music Center

MC 1023 CD

C

Inhalt

Inhoud • Sommaire • Indice • Indice • Contents • Spis tresci • Tartalom

D Übersicht Bedienelemente .Seite 3
Bedienungsanleitung .Seite 4
Garantie .Seite 10

NL Overzicht bedieningseinlementen.. .Pagina 3

Allgemeine Sicherheitshinweise

Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollenn Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in unmittelbarer Höhe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken, feuchte Keller).

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Das Gerät ausschließlich an eine vorschrittsmäßig installierte Steckdose anschließen. Achten Sie darauf, dass die angegebene Spannung mit der Spannung der Steckdose übereinstimmt.

Bei Verwendung von externen Netzeilen auf die richtige Polarität und Spannung achten, Batterien stets richtigherum einlagen.

Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.

Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb besteht, sondern von einem Fachmann reparieren lessen. Netzkabel regelmäßig auf Beschädigungen prüfen.

Ein defektes Netzkabelarf nur vom Hersteller, unserem Kundendienst oder einer ahnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzt werden, um Gefährdungen zu vermeiden.

Benutzen Sie das Gerät langere Zeit nicht, ziehen Sie den Netzstecker aus der Steckdose, bzw. entnehmer Sie die Batterien.

These Symbole können sich ggfs. auf dem Gerät befinden und sollen Sie auf folgenden hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hinweisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit thisem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sightbarrem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

These Sicherheitschalter sollenen auf keinen Fall überbruckt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Beschreibung der Bedienelemente

1. Kontrollleuche POWER
2. Sensor für die Fernbedienung
3. X-BASS ON/OFF Schalter
4. PHONES (Kopfhöreranschluss)
5. POWER/FUNCTION Funktionswahlschalter (CD/OFF/TAPE/TUNER)
6. BAND Bandwahlschalter (AM / FM / FM-ST)
7. ▲VOLUME-Lautstärke Taste
8. VOLUME - Lautstärke Taste
9. Multifunktionsdisplay
10. TUNING Regler
11. OPEN/CLOSE Taste zum Öffnen des CD-Fachs
12. / II CD Wiedergabe/Pause Taste
13. CD Suchlauf Tasten (vorwarts/rückwarts)
14. CD Stop Taste
15. MEMORY Programmierungstaste
16. REPEAT Wiederholungstaste
17. Kassettenfach

18. Klappe OPEN

19. II Pause Taste - Kassette

20. ■/▲ Stop/Auswurftaste - Kassette
    21.▶Vorlauf Taste - Kassette
21. Rücklauf Taste - Kassette
22. Wiedergabe Taste - Kassette
23. Aufnahmetaste - Kassette

Rückseite

1. FM Wurfantenne
2. SPEAKERS R/L Laatsprecheranschluss
3. AC Netzanschluss

Fernbedienung

A. II PLAY/PAUSE Taste
B. ■ STOP Taste
C. MUTE Taste
D. - / + VOLUME-Lautstärke Tasten
E. CD Suchlauf Tasten (vorwarts/rückwarts)
F. REPEAT Taste
G. MEMORY Taste

Inbetriebnahme des Gerätes/Einführung

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig durch!
• Entfernen Sie, wenn vorhanden, Transportsicherungen an CD- und Kassettenteil.
• Wahlen Sie einen geeigneten Standort für Gerät und Laufsprecher. Geeignet wurde eine trockene, ebene, rutschfeste Fläche, auf der Sie das Gerät gut bedieten können.
• Achten Sie darauf, dass das Gerät ausreichend beluftet wird!
• Schließen Sie die Laufsprecher an die Anschlüsse (26) auf der Rückseite an.

Transportsicherung CD Fach

Öffnen Sieitte das CD Fach,indem Sie die OPEN/CLOSE Taste (11) drucken. Entfernen Sie vor der Inbetriebnahme, wennvorhanden, die Transportsicherung aus dem CD-Player.

Stromversorgung

Steen Sie den Netzstecker (27) in eine vorschrifsmäßig installierte Schutzkontaktsteckdose, 230 V, 50 Hz. Achten Sie darauf, dass die Netzspannung mit

D

den Angaben auf dem Typenschild übereinstimmt. Die Kontrollleuche POWER (1) zeigt die Betriebsbereitschaft an.

Batterien der Fernbedienung

Bei der Batterie der Fernbedienung handelt es sich um eine langbeige Lithium-Zelle. Soltte im Laufe der Anwendung die Reichweite der Fernbedienung nachlassen, gehen Sieitte wie folgt vor:

• Offnen Sie das Batteriefach an der Seite der Fernbedienung.
• Ersetzen Sie die Zelle durch eine Batterie der gleichen Bauart. Achten Sie auf die richtige Polarität (Siehe Aufprägung auf der Rückseite der Fernbedienung).
• SchlieBen Sie das Batteriefach.

Achtung: Batterien gehoren nicht in den Hausmull.itte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Handler ab.

Werfen Sie Batterieni nemals ins Feuer.

Allgemeine Bedienung

POWER (5): Schaltet das Gerät betriebsbereit bzw. aus. Die Kontrollleuchte POWER (1) zeigt die Funktion an.

Ausschalten: Das Gerät ist außer Betrieb, wenn der Funktionswahl-schalter (5) in Position OFF/TAPE steht und alle Bandlaufunktionen ausgeschaltet sind. Die Kontroll-leuchte POWER (1) erlischt.

X-BASS ON/OFF (3): Dient zum Verständen oder Reduzieren der Basse. Für die Schalterpositionen gilt ON = Eingeschaltet, OFF = Ausgeschaltet.

Lautstärke: Mit den VOLUME Tasten (7/8) (D an der Fernbedienung)
lässt sich die gewünschte Lautstärke einstellen.

PHONES (4): Stecken Sie den Stecker eines Kopfhörers in die Kopfhörerbuchse, werden die Laufsprecher stumm geschaltet. Sollte Ihr Stecker nicht passen, verwenden Sie einen geeigneten Adapter.

Lautsprecher: Schließen Sie die Laufsprecher an die Anschlüsse (26) auf der Rückseite an.

Infrarot Fernbedienung: Zur kabellosen Fernbedienung aus einer Entfernung von bis zu 5 Metern. Lösst die Reichweite nach, müssen die Batterien ausgetauscht werden. Achten Sie bei Bedienung auf frei Sicht zwischen Fernbedienung und Infrarotempfänger des Gerätes.

Radio horen

D

1. Stellen Sie den Funktionswahlschalter (5) auf Position TUNER.
2. Mit dem Bandwahlschalter (6) können Sie das gewünschte Frequenzband auswahlen: Mittelwelle = AM (Mono); UKW = FM; UKW = FM ST.
3. Stimmen Sie mit dem TUNING Regler (10) den gewünschten Sender ab.
4. Die STEREO Kontrollleuchte im Display (9) leuchtet nur, wenn Sie UKW Stereo ausgewählten haben und den Sender in Stereo-Qualität empfangen. Ist der Empfang zu schwach und rauscht der empfangene Sender, kann es sein, dass diese nicht leuchtet. Versuchen Sie, durch drehen und ab- bzw. aufwickeln der Antenne (25) den Empfang zu verbessern.
5. Zum Empfang von AM Sendern ist eine Antenne im Gerät integriert. Das Gerät kann durch Verdrehen und Änderung auf den Sender ausgerichtet werden. In thisem Frequenzband werden Sendungen nur in Mono ausgestrahlt.

Kassettenbetrieb

Kassetten wiedergeben

1. Wahlen Sie die Funktion OFF/TAPE (5).
2. Offnen Sie die Klappe (18).
3. Drucken Sie die ■/▲ Stop/Auswurftaste (20) um das Kassettenfach (17) zu öffnen.
4. Schieber Ben Sie eine bespielte Audio-Kassette mit dem Band nach unten und der zu horenden Seite nach vorne in das Fach. SchlieBen Sie das Kassettenfach.
5. Drücken Sie die Wiedergabe Taste (23), um das Band wiederzugegeben.
6. Mit der ■/▲ Stop/Auswurfaste (20) können Sie die Wiedergabe anhalten.
7. Spulen Sie das Band bei Bedarf mit den Pfeiltasten sinngemäß vor oder darüber =vorwarts (21); = rückwarts (22). Drücken Sie zwischen dem Umschalten und zum Anhalten der Bandlauffunktion immer die / Stop/Auswurftaste (20). Somit vermeiden Sie Schaden am Gerät oder eine Beschädigung des Bandes.
8. Bei erneutem Drucken der ■/▲ Stop/Auswurftaste (20) öffnet sich die Klappe des Kassettenfachs.
9. Um die Wiedergabe kurz zu unterbrechen, drücken Sie die II Pause Taste (19). Nochmaliges Drücken setzen die Wiedergabe fort.

Kassetten aufnehmen

1. Legen sie eine Audio-Kassette mit der zu bespielenden Seite nach vorne ein. Vergewissem Sie sich, dass die Kassette nicht kopiergeschützt ist (die Kopierschutzzunge an der oberen Schmalseite der Kassette darf nicht hersausgebrochen sein).
2. Wahlen Sie die Aufnahmequelle mit dem Funktionswahlschalter (5) aus und starten Sie diese Quelle. Sie behmen von der Tonquelle auf, die Sie horen. Der Aufnahmepegel wird automatisch ausgesteuert. Änderungen an Klang

D

und Lautstärke verändern die Aufnahme nicht.

1. Drücken Sieitte die Aufnahmetaste (24), (die Wiedergabe Tatest wird automatisch mit runtergedrückt). Die Aufnahme beginnt. Alle vorherigen Aufnahmen werden automatisch gelöscht.
2. Sie können die Aufnahme mit der II Pause Taste (19) kurz unterbrechen oder mit der / Stop/Auswurfaste (20) anhalten.

CDs abspielen

So geben Sie eine CD wieder

1. Schieber den Funktionswahlschalter (5) in Position „CD".
2. Drucken Sie die Taste zum Offnen des CD-Fachs (11).
3. Legen Sie eine Audio-CD mit dem Aufdruck nach oben auf den Zentrierkegel und schlieben Sie den CD-Fachdeckel.
4. Im Display (9) erscheint „- " und dann die Anzahl der Titel/Tracks.
5. Drücken Sieitte die Taste /II PLAY/PAUSE (12/A),um die CD wiederzugeben.Die CD wird vom ersten Titel an abgespielt.Das aktuelle Lied und das Symbol PLAY wird im Display angezeigt.
6. Um eine CD zu entnahmen, drücken Sie die STOP Taste (14/B), öffnen das CD-Fach mit der OPEN/CLOSE Taste (11) und haben die CD vorsichtig ab.

Bitte beachten Sie diesen Hinweis zum Abspielen von CDs und CDRs im MP3 Format!

Das Gerät ist nicht MP3 fähig. Die CD beginnnt während zu drehen, der Ton kann aber nicht wiedergegeben werden.

Halten Sie den CD Deckel stets geschlossen.

Hinweis: Wenn eine Disk falsch herum eingelegt wird, bzw. keine Disk eingelegt ist, erscheint die Meldung „-“ auf dem Display.

Beschreibung der CD Tasten

/II PLAY/PAUSE (12/A): Sie konnen die Wiedergabe kurz unterbrechen.

Nochmaliges Drücken der Taste setzt die Wiedergabe an derselben Stelle fort. Das Symbol PLAY im Display (9) blinkt.

SKIP/SEARCH (13/E): Bei laufender CD:

1 x drucken = Beginnnt das aktuelle Lied wieder von vorne.
2 x drucken = Springt zum vorherigen Titel.
3 x drucken = Spielt ein Lied davor usw.

Halten Sie die Taste gedrückt, setzen ein Musiksuchlauf ein.

SKIP/SEARCH (13/E): Bei laufender CD:

Mit dieser Taste konnen Sie zum nachsten bzw. übernächsten Titel springen usw. Halten Sie die Taste gedrückt, setzen ein Musiksuchlauf ein.

STOP (14/B): Die CD wird angehalten.

REPEAT (16/F): 1x drucken (im Display erscheint REPEAT):

Das aktuelle Lied wird ständig wiederholt.

2x drucken (im Display erscheint REPEAT ALL):

Die komplette CD wird ständig wiederholt.

3x drucken: Die Funktion wird deaktiviert.

MUTE (C):Dient zum Schnellen Abstellen der Lautstärke.Zum

Beheben dieser Funktion, drücken Sie erneut die MUTE Taste.

Programmierte Wiedergabe

Lásst die Programmierung einer beliebigen Titelfolge zu.

1. Drucken Sie STOP.
2. Drucken Sie die MEMORY Taste (15/G). Im Display blinkt „00"

(Speicherplatz) und die Anzeige MEMORY. Wahlen Sie mit den ↓ SKIP/SEARCH Tasten den gewünschten Titel aus und drücken Sie erneut die MEMORY Taste. Wiederholen Sie den Vorgang, bis Sie alle Titel ausgewählten haben.

1. Drücken Sie die / II PLAY/PAUSE Taste. Die Wiedergabe wird gestartet. Die Anzeige MEMORY blinkt und das Symbol PLAY wird im Display angezeigt. Mit dieser Taste konnen Sie das Programm ebenso kurz unterbrechen (siehe Abschnitt PLAY/PAUSE).
2. Drücken Sie einmal die STOP Taste, wird die Wiedergabe gestopt, das Programm bleibt jedoch erhalten.
3. Zur erneuten Wiedergabe des Programms, drucken Sieitte erst die MEMORY Taste und anschlieBend die /II PLAY/PAUSE Taste.
4. Zum Löschen des Programms (im STOP-Modus) drücken Sieitte zuerst die MEMORY Taste und anschlieBend die STOP Taste. Die Anzeige MEMORY im Display erlischt.

D

Das Gerät stoppt automatisch, nachdem alle programmierten Titel wiedergegeben wurden. Die Programmierung ist auch gelöscht, wenn Sie in einen anderen Modus wechseln, z.B. TUNER, die CD aus dem CD Fachnehmen, bzw. das Gerät ausschalten.

Sie haben die Möglichkeit die programmierten Titel mit der REPEAT-Funktion zu kombinieren. Nachdem Sie programmiert und das Gerät gestartet haben, drücken Sieitte die REPEAT Taste (16/F) bis zu 3× und die Funktionen konnen, wie unter Abschnitt „REPEAT" beschreiben, angewendet werden.

Hinweis: Kompakt-Disks:

• Es können mit diesen Gerät sowohl CDs mit 8cm bzw. 12cm Durchmesser abgespielt werden.
  Hinweis: Jeweils nur eine Disk in das CD-Fach einlagen.
• Nur Audio CDs, CD-R und CD-RW Disks können mit diesen Gerät abgespielt werden.
  Die CD stets mit dem Label nach oben in das CD-Fach legen. Kompakt-Disks konnen jeweils nur auf einer Seite abgespielt werden.
• Fingerabdrücke und Staub sollenn mit einem weichen Tuch sorgfältig von der Signalseite der CD (Seite ohne Label) abgewischt werden. Mit einer geradlinigen Bewegung voninnen zum Rand hin leicht abwischen.
• Nach dem Abspielen sollen CDs wieder in ihrer Hülle aufbewahrt werden, damit sie nicht zerkratzt werden.
• CDs nicht direkter Sonneneinstrahlung, hoher Feuchtigkeit oder länger hohen Temperaturen aussetzen, damit sie sich nicht verziehen.
• Kein Papier auf die CD kleben oder etwas darauf schreiben.
• Keine Reinigungsmittel oder Antistatik-Sprays wie bei Phonographen aufsprufen.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kosten-loser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sieitte das Grundgerät in der Originalverpackung zusammen mit dem Kassenbon an ihren Handler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosten Umtausch des kompletten Gerätes. Wenden Sie sich in dem Sem Fallitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffeilen sind grundsätzlich kostenpflichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleibeilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleibeilen, fallen nicht unter die Garantie und sind deshalb碍 Kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit konnen Reparaturen kostenpflichtig vom entsprichen den Fachhandel oder Reparaturservice ausgeführrt werden.

Service

Clatronic International GmbH
Industriering Ost 40
D-47906 Kempen/Germany

Für technische Fragen haben wir für Sie folgende Telefon-Hotline eingerichtet:

02152/2006-666

Verschleibeile und Ersatzteile für unsere Unterhaltungselektronik (soweit diese nicht vom Fachmann ausgewechselt werden müssen) wie z. B. Fernbedienungen, Bedienteilklappen, Laatsprecherblenden usw. können Sie mit Angabe des Gerätotyps unter folgender e-mail-Adresse bestellen:

[e-mail]

Interessieren Sie sich für weitere Clatronic-Produkte? Besuchen Sie noch einmal unsere Homepage unter

www.clatronic.de oder www.clatronic.com

NL

5....-05-MC 1023 19.08.2004 12:15 Uhr Seite 69

5....-05-MC 1023 19.08.2004 12:15 Uhr Seite 70

5....-05-MC 1023 19.08.2004 12:15 Uhr Seite 71

Technische Daten

Modell: MC 1023 CD

Spannungsversorgung: 230V 50 Hz

Schutzklasse: II

Radioteil

Frequenzbereiche: UKW/FM 87,2-108,5 MHz

MW/AM 525-1620 KHz

Ausgangsleistung: 100 W PMPO

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Bitte führen Sie das ausgediente Geräte einer umweltgerechten Entsorgung zu.

CATHRONIC

INTERNATIONAL GMBH

D-47906 Kempen/Germany · Industriering Ost 40 Internet: http://www.clatronic.de · email: [e-mail]
