BEDIENUNGSANLEITUNG SC 1100 Kärcher
Lesen Sie vor der Inbetriebnahme diese Betriebsanleitung und beachten Sie besonders die „Sicherheitshinweise“.
English
- Gerätebeschreibung 4
- Inbetriebnahme 4
- Hinweise zur Anwendung 6
- Anwendung des Zubehörs 6
- Wartung 8
- Sicherheitselemente 9
- Allgemeine Hinweise 9
- Zubehör und Ersatzteile 10
- Technische Daten 10
- Ersatzteilnummern 85
1. Gerätebeschreibung
A1 Gerätesteckdose
A2 Sicherheitsverschluß
A3 Einfülltrichter
A4 Lenkrollen
A5 Hauptschalter (Ein/Aus)
A6 Kontrollampe – Wassermangel
C1 Dampfpistole
C2 Entriegelungstaste
C3 Dampfschalter
C4 Dampfmengenregulierung
C5 Dampfschlauch
C6 Stecker
D1 Verlängerungsrohr
D2 Entriegelungstaste
E1 Punktstrahldüse
E2 Rundbürste
F1 Handdüse
F2 Frotteüberzug
G1 Bodendüse
G2 Halteklammern
G3 Großer Wischlappen
K1* Bügeleisen
K2 Schalter – Dampfbügeln
K3 Kontrollampe – Heizung Bügeleisen
K4 Temperaturregler
K5 Bügeleisen-Blockstecker
* als Sonderzubehör erhältlich
2. Inbetriebnahme
2.1 Gerät auspacken
Überprüfen Sie beim Auspacken, ob das ganze Zubehör vorhanden ist. Sollten Teile fehlen, wenden Sie sich bitte an Ihren Händler. Sollten Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie bitte sofort Ihren Händler.
Werfen Sie die Verpackung nicht einfach in den Hausmüll. Sie ist wiederverwertbar. Bringen Sie die Verpackungsteile an eine entsprechende Sammelstelle.
2.2 Zubehör montieren
- Drehen Sie das Gerät. Drücken Sie die 4 Lenkrollen in die dafür vorgesehenen Öffnungen.
- Stecken Sie den Stecker (C6) fest in die Gerätesteckdose (A1). Dabei muß der Stecker hörbar einrasten.

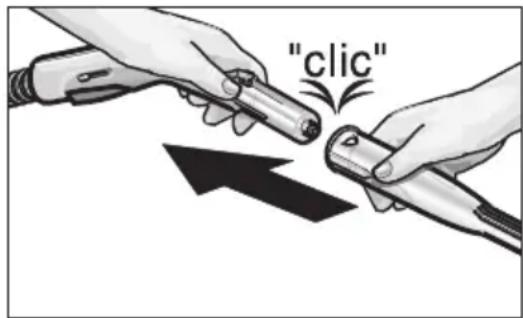

- Verbinden Sie das gewünschte Zubehörteil mit der Dampfpistole (C1). Stecken Sie dazu das rohrförmige Ende des Zubehörteiles auf die Dampfpistole (C1). Schieben Sie das Zubehörteil dann soweit auf die Dampfpistole, bis die Entriegelungstaste (C2) der Dampfpistole einrastet (siehe Abb. 1).
Abb. 1: Aufstecken von Zubehör auf die Dampfpistole (C1)
- Verwenden Sie bei Bedarf die Verlängerungsrohre (D1). Montieren Sie dazu ein bzw. beide Verlängerungsrohre (D1) auf die Dampfpistole.
- Schieben Sie dann das gewünschte Zubehörteil auf das freie Ende des Verlängerungsrohres (D1).
- Zum Trennen der Zubehörteile drücken Sie die Entriegelungstaste (C2 bzw. D2) und ziehen die Teile auseinander.
- Um die Reinigungsleistung beim Arbeiten mit der Punktstrahldüse (E1) zu erhöhen, können Sie diese mit der Rundbürste (E2) verwenden.
Führen Sie dazu die beiden Aussparungen in der Rundbürste (E2) auf die Nasen der Punktstrahldüse. Drehen sie die Rundbürste im Uhrzeigersinn bis zum Anschlag.
- Zum Trennen der Rundbürste von der Punktstrahldüse, drehen Sie diese gegen den Uhrzeigersinn und ziehen Sie dann die Teile auseinander.
Beim Trennen von Zubehörteilen kann heißes Wasser heraustropfen! Trennen Sie die Zubehörteile nie, während Dampf ausströmt – Verbrühungsgefahr!
2.3 Wasser einfüllen
- Schrauben Sie den Sicherheitsverschluß (A2) vom Gerät ab.
- Füllen Sie maximal 1,2 Liter Leitungswasser in den Kessel. Der Kessel kann bis ca. 2 cm unter den Rand des Einfüllstutzens gefüllt werden. Warmes Wasser verkürzt die Aufheizzeit.
Füllen Sie kein Reinigungsmittel oder andere Zusätze ein!
- Schrauben Sie den Sicherheitsverschluß (A2) wieder auf das Gerät.
2.4 Gerät einschalten
- Stecken Sie den Netzstecker in eine Steck-dose.
Schalten Sie das Gerät nicht ein, wenn sich kein Wasser im Kessel befindet. Das Gerät kann sonst überhitzen. Zur Sicherheit schaltet das Gerät die Heizung automatisch ab und die Kontrollampe für Wassermangel (A6) leuchtet auf. Um das Gerät wieder betriebsbereit zu machen lassen Sie es ca. 10 Minuten abkühlen. Füllen Sie danach das Gerät mit Wasser (siehe 2.6 „Wasser nachfüllen“).
- Schalten Sie das Gerät mit dem Hauptschalter (A5) ein. Die Kontrollampe im Schalter muß leuchten.
- Nach ca. 7 Minuten Aufheizzeit ist ihr Dampfreiniger einsatzbereit.
- Schalten Sie beim Transportieren des Gerätes die Heizung mit dem Hauptschalter (A5) aus.
- Wenn Sie den Dampfschalter (C3) betätigen, strömt Dampf aus. Richten Sie die Dampf-pistole zunächst immer auf ein Tuch, bis der Dampf gleichmäßig austritt.
2.5 Dampfmenge regulieren
- Regulieren Sie mit dem Dampfschalter (C3) die ausströmende Dampfmenge.
- Die Dampfmengenregulierung (C4) ermöglicht Ihnen drei zusätzliche Voreinstellungen. Schieber vorne – kein Dampf Schieber in der Mitte – halbe Dampfmenge Schieber hinten – maximale Dampfmenge
2.6 Wasser nachfüllen
Hinweis: Wenn das Wasser im Kessel verbraucht ist, leuchtet die rote Kontrollampe für Wassermangel (A6) auf. Der Sicherheitsverschluß (A2) läßt sich nicht öffnen, solange noch ein geringer Druck im Kessel vorhanden ist.
- Schalten Sie das Gerät mit dem Hauptschalter (A5) aus.
- Drücken Sie den Dampfschalter (C3) an der Dampfpistole (C1) bis kein Dampf mehr ausströmt. Der Kessel des Gerätes ist nun drucklos.
- Schrauben Sie den Sicherheitsverschluß (A2) vom Gerät ab.
Das Sicherheitsventil (A2) kann sich bei längerem Arbeiten mit dem Dampfreiniger erhitzen!
- Füllen Sie maximal 1,2 Liter Leitungswasser vorsichtig in den Kessel.
Bei heißem Kessel besteht Verbrühungsgefahr, da das Wasser beim Einfüllen zurückspritzen kann.
- Schrauben Sie den Sicherheitsverschluß (A2) wieder fest auf das Gerät. Schalten Sie das Gerät mit dem Hauptschalter (A5) wieder ein.
2.7 Gerät ausschalten
- Schalten Sie das Gerät mit dem Hauptschalter (A5) aus.
- Ziehen Sie den Netzstecker aus der Steck-dose.

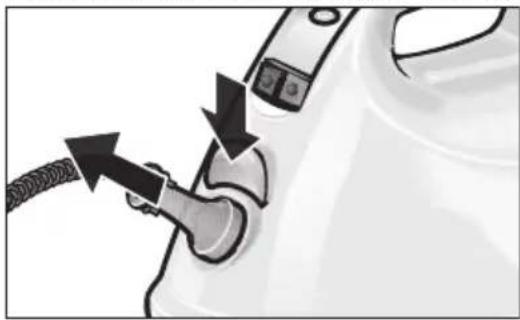

- Drücken Sie die Entriegelungstaste der Gerätesteckdose (A1) nach unten. Ziehen Sie dann den Stecker (C6) heraus (siehe Abb. 2).
Abb. 2: Ausstecken des Steckers (C6)
• Das Restwasser können Sie im Gerät belassen.
3. Hinweise zur Anwendung
3.1 Reinigung von Textilien
Bevor Sie Textilien mit dem Dampfreiniger behandeln, sollten Sie immer die Verträglichkeit der Textilien gegenüber Dampf an einer verdeckten Stelle überprüfen. Dampfen Sie dazu die Fläche stark ein und lassen sie dann trocknen. Stellen Sie dann fest, ob sich deren Farbe und Form ändern.
3.2 Reinigung von beschichteten oder lak- kierten Oberflächen
Richten Sie den Dampf niemals auf verleimte Kanten, da sich der Umleimer lösen könnte. Verwenden Sie den Dampfreiniger nicht auf unversiegelten Holz- oder Parkettböden.
Vorsicht beim Reinigen von Küchen- und Wohnmöbeln, Türen, Parkett, lackierten oder kunststoffbeschichteten Oberflächen! Bei längerer Dampfeinwirkung können sich Wachs, Möbelpolitur, Kunststoffbeschichtung oder Farbe lösen, bzw. können Flecken entstehen. Deshalb sollten Sie diese Oberflächen nur mit einem bedampften Tuch reinigen oder mit doppellagigem Tuch nur kurz eindampfen.
3.3 Glasreinigung
Richten Sie den Dampfstrahl nicht direkt auf die versiegelten Stellen des Fensters am Fensterrahmen, um die Versiegelung nicht zu beschädigen.
Erwärmen Sie bei niedrigen Außentemperaturen, vor allem im Winter, die Fensterscheibe. Dampfen Sie dazu die ganze Glasoberfläche leicht ein. Sie gleichen damit Temperaturunterschiede aus und vermeiden Spannungen an der Glasoberfläche. Dies ist wichtig, weil unterschiedlich erwärmte Glasflächen zerspringen können.
4. Anwendung des Zubehörs
4.1 Dampfpistole (C1)
Sie können die Dampfpistole ohne Zubehör benutzen.
Anwendungsgebiete:
– Beseitigung von Gerüchen und Falten aus Kleidungsstücken:
Bedampfen Sie das hängende Kleidungsstück aus einer Entfernung von 10–20 cm.
- Entstauben von Pflanzen:
Halten Sie einen Abstand von 20–40 cm ein.
– feuchtes Staubwischen:
Dampfen Sie ein Tuch kurz ein und wischen Sie damit über die Möbel.
4.2 Punktstrahldüse (E1)
Je näher Sie die Düse an die verschmutzte Stelle halten, desto besser können Sie den Schmutz entfernen. Temperatur und Druck des Dampfes sind direkt beim Ausströmen aus der Düse am größten.
Anwendungsgebiete:
– schwer zugängliche Stellen wie z.B. Ecken und Fugen
- Armaturen, Abfluß
– Waschbecken, WC, Duschkabinen
– Jalousien, Heizkörper
- rostfreier Stahl, emaillierte Flächen
– Anlösen von Flecken:
Benetzen Sie hartnäckige Kalkablagerungen vorher mit Essig und lassen Sie diesen ca. 5 min. einwirken.
4.3 Bodendüse (G1)

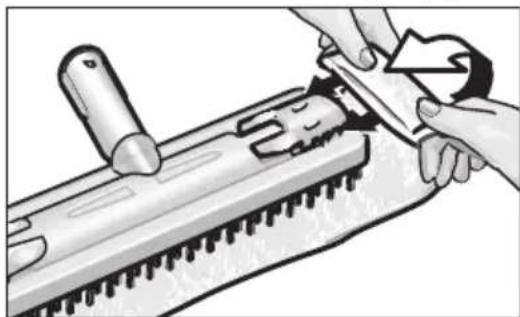

- Befestigen Sie den Wischlappen (G3) an der Bodendüse (G1). Falten Sie dazu den Wischlappen längs zusammen und stellen Sie die Bodendüse darauf. Ziehen Sie nacheinander die überstehenden Enden des Wischlappens unter die Halteklammern (G2) (siehe Abb. 3).
Abb. 3: Aufziehen des Wischlappens
- Zum Lösen des Lappens drücken Sie auf die Halteklammern (G2) und ziehen Sie den Lappen heraus.
- Wenden und wechseln Sie den Wischlappen regelmäßig. Sie verbessern damit die Schmutzaufnahme.
- Arbeiten Sie auf stark verschmutzten Flächen langsam, damit der Dampf länger einwirken kann.
- Befinden sich auf der zu reinigenden Fläche noch Reinigungsmittelrückstände oder Bodenpflegemittel (z.B. Wachs, Selbstglanz-Emulsion), so können sich bei der Reinigung
Streifen bilden. Diese Streifen verschwinden in der Regel nach mehrmaliger Anwendung des Dampfreinigers.
Anwendungsgebiete:
– Alle abwaschbaren Wand– und Bodenbeläge, z.B.: Steinböden, Fliesen und PVC–Böden.
4.4 Handdüse
Ziehen Sie einen Frotteeüberzug über die Handdüse.
Anwendungsgebiete:
- kleine abwaschbare Flächen, z.B. Küchenflächen aus Kunststoff, Fliesenwände
- Fenster, Spiegel
- Möbelstoffe
– Kfz-Innenraum, Windschutzscheiben
- Badewanne
4.5 Bügeleisen
Das Bügeleisen ist als Sonderzubehör erhältlich (Bestellnummer siehe Seite 10).
- Stecken Sie den Netzstecker des Bügeleisen in eine Steckdose.
- Stecken Sie den Bügeleisenstecker (K5) fest in die Gerätesteckdose (A1). Dabei muß der Stecker einrasten.
Dampfbügeln:
- Wir empfehlen die Verwendung des Kärcher Bügeltisches mit Aktiv-Dampfabsaugung. Dieser Bügeltisch ist optimal auf das von Ihnen erworbenen Gerät abgestimmt. Er erleichtert und beschleunigt dadurch wesentlich den Bügelvorgang. Auf jeden Fall sollte eine Bügeltisch mit dampfdurchläßigem, gitterartigem Bügeluntergrund verwendet werden.
- Drehen Sie den Temperaturregler (K4) zum Bügeln aller Stoffe mindestens auf Stufe ••• (Dampfbereich). Der austretende Dampf verhindert dabei die Überhitzung des Stoffes.
- Wenn die Lampe (K3) des Bügeleisens erlischt, ist das Bügeleisen betriebsbereit. Die Bügel-eisensohle muß heiß sein, damit der Dampf nicht an der Sohle kondensiert und auf die Bügelwäsche tropft.
-
Wenn Sie den Schalter (K2) am Bügeleisen betätigen strömt an der Bügeleisensohle Dampf aus. Sie können den Dampf dauernd ausströmen lassen, drücken Sie dazu den Schalter nach hinten, er rastet dadurch ein. Drücken Sie den Schalter kurz nach vorne, tritt ein Dampfstoß aus.
-
Richten Sie den ersten Dampfstoß auf ein Tuch, bis der Dampf gleichmäßig austritt.
- Sie können das Bügeleisen zum Bedampfen von Gardinen, Kleidern, etc. auch senkrecht halten.
Trockenbügeln:
4.6 Fensterdüse
Die Fensterdüse ist als Sonderzubehör erhältlich (Bestellnummer siehe Seite 10).
- Führen Sie vor der ersten Reinigung mit der Fensterdüse eine fettlösende Grundreinigung mit der Handdüse und einem Frotteeüberzug durch.
- Dampfen Sie die Glasfläche aus einer Entfernung von ca. 20 cm gleichmäßig ein. Ziehen Sie nun bahnenweise von oben nach unten mit der Gummilippe der Fensterdüse ab. Wischen Sie die Gummilippe und den unteren Fensterrand nach jeder Bahn mit einem Tuch trocken.
Anwendungsgebiete:
- Fenster
- Spiegel
- andere Glasflächen
4.7 Tapetenlöser
Der Tapetenlöser ist als Sonderzubehör erhältlich (Bestellnummer siehe Seite 10).
- Legen Sie den Tapetenlöser am Rand einer Tapetenbahn ganzflächig auf. Schalten Sie die Dampfzufuhr (C3) ein und lassen den Dampf solange einwirken, bis die Tapete durchgewicht ist (ca. 10 sec.).
- Versetzen Sie den Tapetenlöser auf das nächste Stück ungelöster Tapete. Halten Sie dabei den Dampfschalter (C3) gedrückt. Heben Sie mit einer Spachtel das aufgelöste Stück Tapete ab und ziehen es von der Wand ab. Versetzen Sie weiterhin den Tapetenlöser Stück für Stück und ziehen Sie die Tapete bahnenweise ab.
- Bei mehrfach gestrichenen Rauhfasertapeten kann der Dampf die Tapete eventuell nicht durchdringen. Wir empfehlen deshalb, die Tapete mit einer Nagelwalze vorzubehandeln.
5. Wartung
5.1 Reinigung des Kessels
Hinweis: Bei kontinuierlicher Verwendung von entmineralisiertem, bzw. destilliertem Wasser ist keine Reinigung des Kessels notwendig.

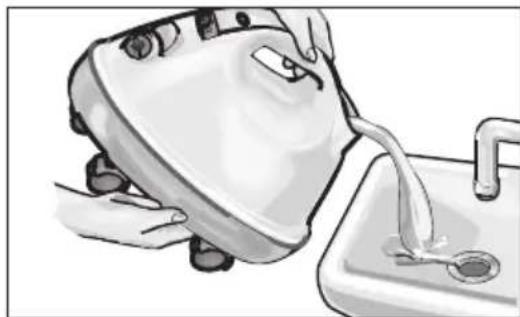

Ausspülen des Kessels:
Spülen Sie den Dampferzeuger spätestens nach jedem 5. Auffüllen aus, wenn die Wasserhärte mehr als 1,8 mmol/l (entspricht 10° dH) aufweist. Ihre örtliche Wasserhärte können Sie bei den Wasser- oder Stadtwerken erfragen.
- Füllen Sie den Kessel mit Wasser und schütteln ihn kräftig durch. Dadurch lösen sich Kalkrückstände, die sich auf dem Boden des Kessels abgesetzt haben. Gießen Sie dann das Wasser aus (siehe Abb. 4).
Abb. 4: Reinigung des Kessels
Entkalken des Kessels:
- Da sich im Dampferzeuger Kalk festsetzt, empfehlen wir, den Kessel in folgenden Abständen zu entkalken.
Nach Anzahl der angegebenen Kesselfüllungen (KF) entkalken.
| KF | Härtebereich | ° dH | mmol/l |
| 100 | I | weich | 0–7 | 0–1,3 |
| 90 | II | mittel | 7–14 | 1,3–2,5 |
| 75 | III | hart | 14–21 | 2,5–3,8 |
| 50 | IV | sehr hart | > 21 | > 3,8 |
Tab. 1: Reinigung des Kessels
- Stecken Sie vor dem Entkalken als erstes den Netzstecker des Dampfreinigers aus.
- Schütten Sie das restliche Wasser vollständig aus dem Kessel (s. Abb. 4).
- Wir empfehlen, den Kessel mit dem Kärcher Bio-Entkalker RM 511 zu entkalken. Dieser Bio-Entkalker ist auf der Basis von Zitronensäure hergestellt und deshalb biologisch vollständig abbaubar.
Verwenden Sie ausschließlich Produkte, die von Kärcher freigegeben sind, um eine Schädigung des Gerätes auszuschließen.
- Lösen Sie den Beutelinhalt eines Kärcher Bio-Entkalkers RM 511 in einem Liter warmen Wasser vollständig auf.
- Füllen Sie diese Lösung in den Kessel und lassen sie die Lösung ca. 8 Stunden einwirken.
Schrauben Sie den Sicherheitsverschluß (A2) nicht auf das Gerät, während Sie das Gerät entkalken. Benützen Sie nie den Dampfreiniger, solange noch Entkalkungsmittel im Kessel ist.
- Schütten Sie danach die Entkalkerlösung aus. Es bleibt noch eine Restmenge Lösung im Gerätekessel, spülen Sie deshalb den Kessel zwei- bis dreimal mit kaltem Wasser aus, um alle Rückstände des Entkalkers zu entfernen.
- Jetzt ist der Dampfreiniger wieder einsatzbereit.
5.2 Pflege des Zubehörs
- Lassen Sie die Zubehörteile vollständig trocknen, bevor Sie sie aufräumen.
- Stellen Sie Bodendüse (G1) und Rundbürste (E2) beim Erkalten und Trocknen nicht auf die Borsten, damit diese sich nicht verformen können.
- Verschmutzte Wischlappen können Sie bei 60 °C in der Waschmaschine waschen und im Wäschetrockner trocknen. Verwenden Sie keinen Weichspüler, damit die Tücher den Schmutz gut aufnehmen können.
- Beauftragen Sie bei Störfällen den Kärcher-Kundendienst (siehe beiliegendes Adressen-Verzeichnis).
6. Sicherheitselemente
Dieser Dampfreiniger ist mit mehreren Sicherheitseinrichtungen ausgerüstet und somit mehrfach abgesichert. Im folgenden finden Sie die wichtigsten Sicherheitselemente.
6.1 Druckregler
Der Druckregler hält den Kesseldruck während des Betriebs möglichst konstant. Die Heizung wird bei Erreichen des maximalen Betriebsdrucks im Kessel abgeschaltet und bei einem Druckabfall im Kessel infolge von Dampfentnahme wieder zugeschaltet.
6.2 Wassermangelthermostat
Wenn das Wasser im Kessel zur Neige geht, steigt die Temperatur an der Heizung an. Der Wassermangelthermostat schaltet die Heizung ab und die rote Kontrollampe – Wassermangel (A6) leuchtet auf. Die Wiedereinschaltung der Heizung wird so lange verhindert, bis der Kesse abgekühlt ist oder neu befüllt wird.
6.3 Sicherheitsthermostat
Fällt der Wassermangelthermostat aus und überhitzt sich das Gerät, so schaltet der Sicherheitsthermostat das Gerät aus. Wenden Sie sich zum Rückstellen des Sicherheitsthermostates an den zuständigen Kärcher Kundendienst.
6.4 Sicherheitsverschluß
Der Sicherheitsverschluß verschließt den Kessel gegen den anstehenden Dampfdruck. Sollte der Druckregler defekt sein, und der Dampfdruck im Kessel über 4,0 bar steigen, öffnet im Sicherheitsverschluß ein Überdruckventil und Dampf tritt durch den Verschluß nach außen aus. Wenden Sie sich vor Wiederinbetriebnahme des Gerätes an den zuständigen Kärcher Kundendienst.
7. Allgemeine Hinweise
7.1 Garantie
In jedem Land gelten die von unserer zuständigen Vertriebs-Gesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an dem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte.
Im Garantiefall wenden Sie sich bitte mit Gerät, Zubehör und Kaufbeleg an Ihren Händler oder die nächste Kärcher-Kundendienststelle. Für Schäden, die durch unsachgemäßen Umgang mit dem Dampfreiniger oder durch Nichtbeachtung der Betriebsanleitung entstehen, wird keine Haftung übernommen.
7.2 Entsorgungshinweis
Das Gerät ist nach der Recycling-VDI-Richtlinie 2243 gebaut. Nach der Nutzung können die Werkstoffe des Gerätes der Wiederverwertung zugeführt werden.
Hiermit erklären wir, daß die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Produkt: Dampfreiniger Typ: 1.204-xxx
Einschlägige EG-Richtlinien:
EG-Maschinenrichtlinie (98/37/EG)
EG-Niederspannungsrichtlinie (73/23/EWG), geändert durch 93/68/EWG
EG-Richtlinie Elektromagnetische Verträglichkeit (89/336/EWG), geändert durch 91/263/EWG, 92/31/EWG, 93/68 EWG
Angewandte harmonisierte Normen:
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3:1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2: 1997
Angewandte nationale Normen: TRD 801
Es ist durch interne Maßnahmen sichergestellt, daß die Seriengeräte immer den Anforderungen der aktuellen EG-Richtlinien und den angewandten Normen entsprechen.
Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.
Alfred Kärcher GmbH & Co.
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
S. Reiser H. Jenner
5.957-563 (01/02)
8. Zubehör und Ersatzteile
Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind, Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, daß das Gerät sicher und störungsfrei betrieben werden kann.
Auf der letzten Seite finden Sie eine Abbildung des Gerätes mit den Bestellnummern der einzelnen Geräteteile.
| Sonderzubehör | Bestellnr. |
| Dampfer-Rotordüse | 2.863-094 |
| Handdüse | 4.130-111 |
| Fensterdüse | 4.130-115 |
| Gummilippe | 6.273-140 |
| Tapetenlöser | 2.863-062 |
| Rundbürstenset(4 Stk.) für Punktstrahldüse | 2.863-058 |
| Messing-Rundbürstenset(3 Stk.) für Punktstrahldüse: Mit Messingborstenbei besonders hartnäckigem Schmutz | 2.863-061 |
| Tuchset I:2 große Wischlappen,3 Frotteeüberzüge | 6.960-019 |
| Tuchset II:5 Frotteeüberzüge | 6.370-990 |
| Tuchset III:3 große Wischlappen | 6.369-357 |
| Mikrofasertuchset:1 großer Wischlappen,1 Frotteeüberzug mit besonders hoher Saugfähigkeit und Schmutzaufnahme | 6.905-921 |
| Bö-Entkalker RM 511:3 Beutel à 100 g | 6.290-239 |
| B single | * |
| Bügeltisch mit Aktivdampfabsaugung: Für sehr gute Bügelergebnisse bei erheblicher Zeiteinsparung | * |
* Bestell-Nr. auf Anfrage
9. Technische Daten
Stromanschluß
Spannung .... 220 - 240 V
Stromart .... 1\~50 Hz
Spannung im Handgriff .... 0 V
Leistungsdaten
Heizleitung ..... 1500 W
max. Betriebsdruck ..... 2,5 bar
zul. Betriebsdruck ..... 4,0 bar
Heizzeit (pro Liter Wasser) ..... ca. 6 min
Max. Dampfmenge ..... 60 g/min
Maße
Gewicht ohne Zubehör .... 2,9 kg
max. Wassereinfüllmenge .... 1,2 l
Kesselinhalt .... 1,5 l
Breite.... 235 mm
Länge.... 350 mm
Höhe.... 290 mm

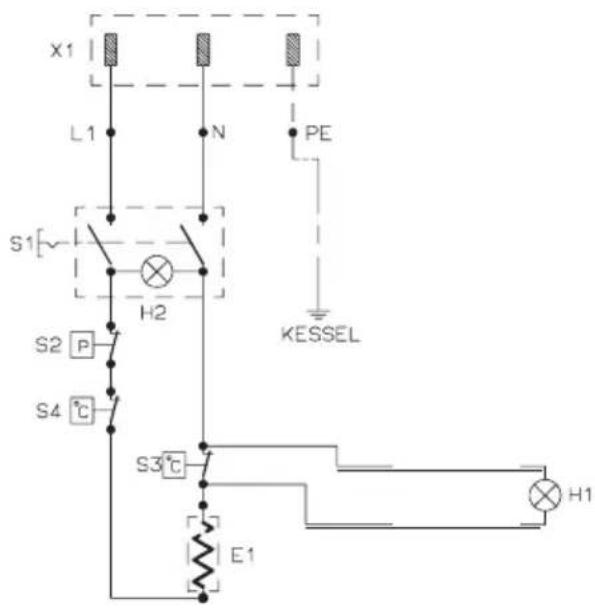

9.1 Stromlaufplan
L1
N
PE
S1
H2
KESSEL
S2 P
S4 °C
S3°C
E1
H1
E1 Heizung 1500 W
H2 Kontrollampe – Wassermangel
H3 Kontrollampe – Heizungsschalter
S1 Hauptschalter Heizung
S2 Druckschalter
S3 Thermostat Wassermangel
S4 Sicherheits Thermostat
Contents
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3:1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2:1997
Alfred Kärcher GmbH & Co.
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
S. ReiserH. Je1
5.957-563 (01/02)
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3:1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2:1997
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3:1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2: 1997
Alfred Kärcher GmbH & Co.
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
5.957-563 (01/02)
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3:1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2:1997
Alfred Kärcher GmbH & Co.
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
5.957-563 (01/02)
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3:1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2: 1997
Uporabljene nacionalne norme: TRD 801
Alfred Kärcher GmbH & Co.
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
5.957-563 (01/02)
8. Pribor in nadomestni deli
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3: 1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2:1997
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3: 1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2:1997
Alfred Kärcher GmbH & Co.
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
5.957-563 (01/02)
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3: 1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2:1997
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3: 1995+A1:2001;
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2:1997
Alfred Kärcher GmbH & Co.
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
5.957-563 (01/02)
DIN EN 60 335-1; DIN EN 60 335-2-79;
DIN EN 61 000-3-2: 2000; DIN EN 61 000-3-3: 1995+A1:2001
DIN EN 55 014-1:2000+A1:2001; DIN EN 55 014-2:1997
Alfred Kärcher GmbH & Co.
Service-Center Gissigheim
Im Gewerbegebiet 2
97953 Königheim-Gissigheim
07195/9032065
DK
Kärcher Rengöringssystemer A/S
Gejlhavegård 5
6000 Kolding
70 20 66 67
E
Kärcher S.A.
Pol. Industrial Font del Radium
Calle Doctor Trueta 6-7
08400 Granollers (Barcelona)
93 / 846 44 47
F
Kärcher S.A.
