SC 1100 - Parní čistič Kärcher - Bezplatný návod k obsluze

Typ produktu	Parní čistič
Značka	Kärcher
Model	SC 1100
Rozměry (D × Š × V)	350 × 235 × 290 mm
Hmotnost (bez příslušenství)	2,9 kg
Elektrické napájení	220-240 V, 50 Hz, 1500 W
Kapacita kotle	1,5 L
Maximální kapacita vody	1,2 L
Doba ohřevu (na litr)	Přibližně 6 minut
Maximální průtok páry	60 g/min
Součástí balení	Parní pistole, tryska na paprsek, kulatý kartáč, ruční tryska, podlahová tryska, utěrka, froté potahy
Hlavní funkce	Parní čištění, žehlení párou (žehlička volitelně), odstraňovač tapet
Údržba	Propláchnutí a odvápnění kotle pomocí bio odvápňovače RM 511
Bezpečnost	Termostat pro nedostatek vody, bezpečnostní termostat, bezpečnostní uzávěr s pojistným ventilem
Náhradní díly a volitelné příslušenství	Žehlička, otočná tryska, tryska na okna, odstraňovač tapet, sady kartáčů, textilní sada, bio odvápňovač
Všeobecné informace	Záruka podle podmínek země, recyklace dle VDI 2243

Často kladené otázky - SC 1100 Kärcher

Jak naplnit vodní nádrž?

Odšroubujte bezpečnostní uzávěr (A2), nalijte do kotle maximálně 1,2 litru vody z vodovodu. Uzávěr znovu zašroubujte. Nikdy nelijte čisticí prostředky ani přísady.

Co dělat, když se rozsvítí kontrolka nedostatku vody?

Vypněte topení, stiskněte spoušť, dokud neunikne veškerá pára. Odšroubujte uzávěr, naplňte vodou (max. 1,2 l) a uzávěr zašroubujte. Znovu zapněte topení.

Jak nastavit průtok páry?

Použijte kolečko (C3) na parní pistoli pro plynulé nastavení. Regulace (C4) nabízí tři polohy: jezdec vpředu = žádná pára, uprostřed = poloviční průtok, vzadu = maximální průtok.

Mohu použít čisticí prostředky?

Ne, do přístroje nikdy nelijte čisticí prostředky ani jiné přísady. Používejte pouze vodu z vodovodu.

Jak čistit okna?

Použijte trysku na okna (volitelnou) nebo ruční trysku. Držte trysku asi 20 cm od okna, rovnoměrně aplikujte páru, poté otřete gumovou stěrkou shora dolů.

Jak odvápnit kotel?

Vylijte vodu, nalijte do kotle roztok bio odvápňovače RM 511 (1 sáček do 1 l horké vody). Nechte působit 8 hodin bez zašroubování uzávěru. Vylijte a 2-3krát propláchněte studenou vodou.

Jaké příslušenství mohu použít?

Přístroj je dodáván s parní pistolí, tryskou na paprsek, kulatým kartáčem, ruční tryskou, podlahovou tryskou a utěrkou. Volitelně: žehlička, otočná tryska, tryska na okna, odstraňovač tapet, sady kartáčů a textilní sada.

Jak používat žehličku?

Připojte žehličku (volitelné příslušenství) k přístroji. Nastavte termostat žehličky na úroveň páry (•••). Počkejte, až zhasne kontrolka. Stiskněte spínač pro uvolnění páry. Můžete žehlit svisle pro závěsy.

Co dělat v případě poruchy?

Podívejte se do kapitoly 5.3 návodu. V případě jakékoli poruchy kontaktujte servis Kärcher. Nepokoušejte se přístroj sami opravovat.

Jak skladovat přístroj?

Nechte příslušenství zcela vyschnout. Nepokládejte podlahovou trysku ani kulatý kartáč na štětiny. Utěrky perte v pračce na 60°C bez aviváže. Skladujte přístroj na suchém místě.

NÁVOD K OBSLUZE SC 1100 Kärcher

Před uvedením do provozu si přečtěte tento provozní návod a zvlášť dodržujte “Bezpečnostní ustanovení”:“Bezpečnostní ustanovení”

1. Popis přístroje 32
2. Uvedení do provozu 32
3. Pokyny k použití 34
4. Použití příslušenství 34
5. Údržba 36
6. Bezpečnostní prvky 37
7. Všeobecná upozornění 37
8. Příslušenství a náhradní díly 38
9. Technické údaje 38
10. Čísla náhradních dílů 85

1. Popis přístroje

A1 Přístrojová zásuvka A2 Bezpečnostní uzávěr A3 Plnicí nálevka A4 Vodicí kolečka A5 Hlavní vypínač (Zap/Vyp) A6 Kontrolní žárovka - nedostatek vody C1 Parní pistole C2 Blokovací tlačítko C3 Vypínač páry C4 Regulace množství páry C5 Parní hadice C6 Zástrčka D1 Prodlužovací trubka D2 Blokovací tlačítko E1 Bodový rozprašovací nástavec E2 Kulatý kartáč F1 Ruční nástavec F2 Froté potah G1 Podlahový nástavec G2 Přidržovací svorky G3 Velký stírací hadr K1* Žehlička K2 Vypínač - žehlení s párou K3 Kontrolní žárovka - topení žehličky K4 Regulátor teploty K5 Žehlička - bloková zástrčka

* Zvláštní příslušenství

2. Uvedení do provozu

Při vybalování překontrolujte, zda je k dispozici kompletní příslušenství. Chybějí-li nějaké díly, obraťte se prosím na Vašeho obchodníka. Zjistíte-li při vybalování poškození, uvědomte prosím bezprostředně Vašeho obchodníka.

Obaly neházejte jednoduše do domovního odpadu. Je možné je znovu zužitkovat. Odevzdejte části obalů do příslušných sběren.

2.2 Namontování příslušenství

• Přístroj otočte a zastrčte 4 vodicí kolečka do k tomu určených otvorů tak, až zaskočí.
• Zastrčte pevně zástrčku (C6) do přístrojové zásuvky (A1). Zástrčka přitom musí zaskočit.
• Spojte požadovaný díl příslušenství s parní pistolí (C1). Přitom zastrčte trubkový konec části příslušenství do parní pistole (C1). Část příslušenství zasuňte do parní pistole tak daleko, až blokovací tlačítko (C2) parní pistole zaskočí (viz obr. 1).

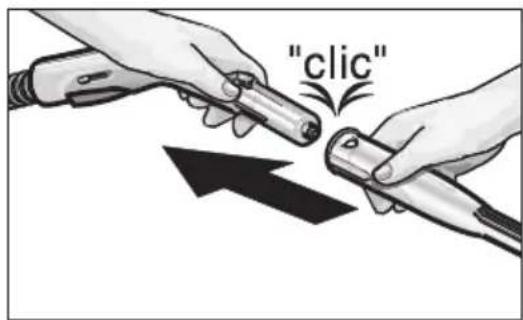

Obr. 1 a: Zastrčení příslušenství do parní pistole (C1)

• V případě potřeby použijte prodlužovací trubky (D1). Přitom namontujte jednu, popř. obě prodlužovací trubky (D1) na parní pistoli.
• Zasuňte požadovanou část příslušenství do volného konce prodlužovací trubky (D1).
• K oddělení dílů příslušenství stiskněte blokovací tlačítko (C2, popř. D2) a části vytáhněte.
• Čisticí výkon při práci s bodovým rozprašovacím nástavcem (E1) můžete zvýšit použitím kulatého kartáče (E2). K tomu zaveďte obě vybrání v kulatém kartáči (E2) na výstupky bodového rozprašovacího nástavce. Otočte kulatý kartáč ve směru pohybu hodinových ručiček až k dorazu.
• K oddělení kulatého kartáče od bodového rozprašovacího nástavce otočte kartáčem proti směru pohybu hodinových ručiček a části rozpojte.

Při oddělování částí příslušenství může kapat horká voda! Části příslušenství nikdy neoddělujte, pokud vychází pára - nebezpečí opaření!

2.32 Naplnění výdění v

- Odšroubujte z přístroje bezpečnostní uzávěr (A2).

- Naplňte do kotle max. 1,2 litru běžné vody z vodovodu. Kotel se smí naplnit ca. 2 cm pod okraj plnicího hrdla. Teplá voda zkracuje dobu ohřevu.

Nenaplňujte žádnými čisticími prostředky nebo jinými přísadami!

- Bezpečnostní uzávěr (A2) opět na přístroj přišroubujte.

2.42 Zapnutí přístroje

• Zastrčte síťovou zástrčku do zásuvky.

Jestliže není v kotli žádná voda, přístroj nezapínejte, protože může dojít k jeho přehřátí. Z důvodu bezpečnosti přístroj topení automaticky vypne a rozsvítí se kontrolní žárovka pro nedostatek vody (A6). Aby byl přístroj opětovně připraven k provozu, nechejte jej ca. 10 minut vychladnout. Potom naplňte přístroj vodou (viz 2.6 "Doplnění vody").

- Zapněte přístroj hlavním vypínačem (A5). Kontrolní žárovka ve vypínači musí svítit.

- Po ca. 7 minutách ohřevu je Váš parní čistič připraven k provozu.

- Při transportování přístroje vypněte topení hlavním vypínačem (A5).

- Stisknete-li vypínač páry (C3), dochází k výstupu páry. Páru nasměrujte vždy nejprve na kousek hadru, až je její výstup pravidelný.

2.52 Regulace množství páry

- Množství vystupující páry lze regulovat vypínačem páry (C3).

- Regulace množství páry (C4) Vám umožňuje provést tři dodatečná přednastavení.

Šoupátko vpředu - žádná pára Šoupátko uprostřed - poloviční množství páry Šoupátko vzadu - maximální množství páry

2.62 Doplnění vody

Poznámka: Je-li voda v kotli spotřebována, rozsvítí se červená kontrolní žárovka pro nedostatek vody (A6). Pokud je ještě i malý tlak v kotli, není možno bezpečnostní uzávěr (A2) otevřít.

• Vypněte přístroj hlavním vypínačem (A5).

- Nechejte parní vypínač (C3) na parní pistoli (C1) stisknutý tak dlouho, až již nevychází žádná pára. Kotel přístroje je nyní bez tlaku.

- Odšroubujte z přístroje bezpečnostní uzávěr (A2).

Při delších pracích s parním čističem může dojít k ohřátí bezpečnostního uzávěru (A2)!

- Naplňte do kotle opatrně max. 1,2 litru vody z vodovodu.

U horkého kotle je nebezpečí opaření, protože voda při plnění může vystříknout zpět.

- Našroubujte na přístroj znovu pevně bezpečnostní uzávěr (A2). Přístroj znovu zapněte hlavním vypínačem (A5).

• Vypněte přístroj hlavním vypínačem (A5).

• Vytáhněte síťovou zástrčku ze zásuvky.

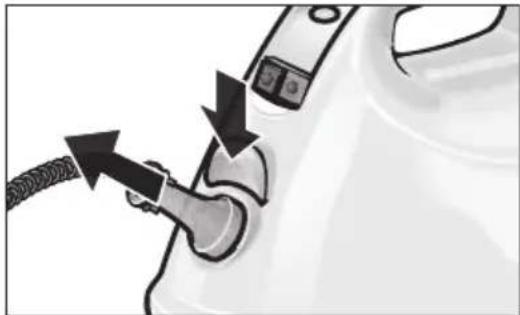

- Zatlačte blokovací tlačítko přístrojové zásuvky (A1) směrem dolů. Potom vytáhněte zástrčku (C6) (viz obr. 2).

• Zbytek vody můžete v přístroji ponechat.

3. Pokyny k použití

3.1 Čištění textilií

Před ošetřením textilie parním čističem byste měli vždy na skrytém místě přezkoušet snášenlivost textilie s párou. Plochu přitom intenzivně napařte a nechejte uschnout. Potom se přesvědčte, zda se nevyskytly změny barvy nebo tvaru.

3.2 Čištění potažených nebo lakovaných povrchových ploch

Páru nikdy nesměrujte na klížené hrany, neboť by se náklížek mohl uvolnit. Parní čistič nepoužívejte na neopracované dřevěné podlahy nebo parkety. Pozor při čištění kuchyňského a obývacího nábytku, dveří, parket, lakovaných nebo umělou hmotou potažených povrchových ploch! Při delším účinku páry se může uvolnit vosk, nábytková politura, umělohmotný potah nebo barva, popř. mohou vzniknout skvrny. Proto tyto plochy čistěte pouze s napařeným hadrem nebo je přes dvojitý hadr pouze krátce napařte.

3.3 Čištění skla

Nesměrujte paprsek páry přímo na natřená místa okenních rámů, abyste nátěr nepoškodili.

Při nízkých venkovních teplotách, především v zimě, okenní sklo nahřejte. Přitom celou povrchovou plochu skla lehce napařte. Tím vyrovnáte teplotní rozdíly a zabráníte vzniku napětí na povrchové ploše skla. To je důležité, neboť různě zahřáté skleněné plochy mohou prasknout.

4. Použití příslušenství

4.1 Parní pistole (C1)

Parní pistoli můžete používat bez příslušenství.

Oblasti použití:

• odstranění pachů a záhybů na oděvech: Zavěšený oděv napařte ze vzdálenosti 10–20 cm.
• zbavení rostlin prachu: Dodržujte vzdálenost 20–40 cm.
• stírání prachu za vlhka: Hadr krátce napařte a otírejte jím nábytek.

Čím blíže ke znečištěnému místu nástavec držíte, tím lépe můžete nečistotu odstranit. Teplota a tlak páry jsou na výstupu z nástavce největší.

Oblasti použití:

• těžce přístupná místa jako např. rohy a spáry
• armatury, odtok
• umyvadla, WC, sprchové kouty
• žaluzie, tělesa ústředního topení
• nerezové oceli, smaltované plochy
• uvolnění skvrn:

Silně ulpívající vápenité usazeniny pokropte nejprve octem a nechejte jej ca. 5 minut působit.

4.34 Podlahový nástavec (G1)

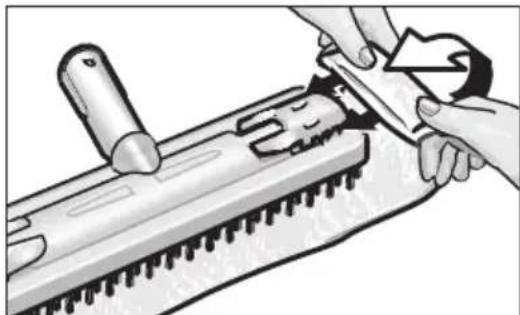

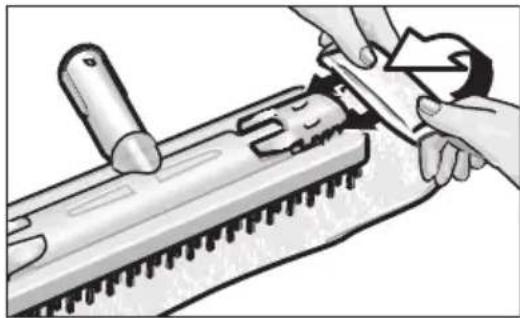

- Upevněte na podlahový nástavec (G1) stírací hadr (G3). K tomu jej podélně poskládejte a postavte na něj podlahový nástavec. Přečnívající konce stíracího hadru zasuňte po sobě do přidržovacích svorek (G2) (viz obr. 3).

Obr. 3: Natažení stíracího hadru

• K uvolnění hadru přidržovací svorky (G2) stiskněte a hadr vytáhněte.
• Stírací hadr pravidelně otáčejte a vyměňujte. Zlepšíte tak pojímání nečistot. • Na silně znečištěných plochách pracujte pomalu, aby pára mohla účinkovat delší dobu.

- Nacházejí-li se ještě na čistěných plochách zbytky čisticího prostředku nebo ošetřovacího prostředku na podlahy (např. vosk, lešticí emulze), mohou se při čistění tvořit šmouhy. Tyto šmouhy zpravidla zmizí po několikanásobném použití parního čističe.

Oblasti použití:

- veškerá omyvatelná obložení stěn a podlahové krytiny, např. dlaždice, kachličky a podlahy z PVC.

4.44 Ruční nástavec

Ruční nástavec je k dostání jako zvláštní příslušenství (objednací číslo viz strana 101).

Přes ruční nástavec natáhněte hadr z froté.

Oblasti použití:

• malé omyvatelné plochy, např. umělohmotné kuchyňské plochy, kachličky na stěně
• okna, zrcadla
• čalounění nábytku
• vnitřní prostory vozidel, okna automobilů
• vany

4.54 Žehlička

Žehlička je k dostání jako zvláštní příslušenství (objednací číslo viz strana 38).

• Zasuňte síťovou zástrčku žehličky do zásuvky.
• Zasuňte zástrčku žehličky (K5) pevně do přístrojové zásuvky (A1). Zástrčka přitom musí zaskočit.

Žehlení pomocí páry:

• Doporučujeme použití žehlicího prkna fy. Kärcher s aktivním odsáváním páry. Toto žehlicí prkno je optimálně uzpůsobeno na tento Vámi zakoupený přístroj. Podstatně se tím usnadní a urychlí žehlicí proces. V každém případě byste měli použít žehlicí prkno s mřížkovým podkladem, propouštějícím páru.
• Pro žehlení veškerých materiálů natočte regulátor teploty (K4) nejméně na stupeň ••• (oblast páry). Vystupující pára přitom zabrání přehřátí látky.
• Po zhasnutí žárovky (K3) na žehličce je žehlička připravena k provozu. Spodní strana žehličky musí být horká, aby na ní pára nekondenzovala a nekapala na žehlené prádlo.
• Stisknete-li vypínač (K2) žehličky, vystupuje na spodní straně žehličky pára. Přepnutím vypínače směrem dozadu a po jeho zaskočení můžete nechat vystupovat páru nepřetržitě. Stisknete-li vypínač krátce dopředu, vystupuje pára v rázech.
• Páru nasměrujte vždy nejprve na kousek hadru, až je její výstup pravidelný.
• Žehličku můžete při napařování záclon, oděvů atp. držet rovněž ve svislé poloze.

Žehlení za sucha:

• Chcete-li žehlit bez páry, vypněte hlavní vypínač (A5).
• Nastavte regulátor teploty (K4) na teplotu požadovanou podle druhu látky. Značky na regulátoru jsou pro následující druhy látek:
• Umělá vlákna •• Vlna ... Len

4.64 Nástavec na čištění oken

Nástavec na čištění oken je k dostání jako zvláštní příslušenství (objednací číslo viz strana 38).

• Před prvním čištěním pomocí tohoto nástavce proveďte základní čištění, zbavující mastnot, pomocí ručního nástavce a potahu z froté.
• Nejprve skleněné plochy ze vzdálenosti ca. 20 cm naparíte. Gumovou stěrkou stahujte vodu po skleněné ploše ve drahách směrem zhora dolů. Po každé dráze gumovou stěrku a dolní rám okna dosucha utřete.

Oblasti použití:

• okna
• zrcadla
• ostatní skleněné plochy

4.74 Uvolňovač tapet

Uvolňovač tapet je k dostání jako zvláštní příslušenství (objednací číslo viz strana 38).

• Uvolňovač tapet přiložte celoplošně na okraj pruhu tapety. Zapněte přívod páry (C3) a nechejte páru působit tak dlouho, až tapeta změkne (ca. 10 sekund).
• Uvolňovač tapet posuňte dále na další kus neuvolněné tapety. Vypínač páry (C3) přitom držte stisknutý. Navlhčený kus tapety pomocí špachtle zvedněte a stáhněte ze stěny. Posunujte dále uvolňovač tapet a po drahách tapety stahujte.
• Při vícekrát natíraných tapetách nemůže pára event. tapetami prosáknout. V tomto případě doporučujeme předcházející úpravu stěny narušením tapety pomocí válce s hroty.

5. Údržba

5.1 Čištění kotle

Upozornění: Při kontinuálním používání demineralizované, popř. destilované vody není žádné čištění kotle nutné.

Jestliže je tvrdost vody větší než 1,8 mmol/l (odpovídá 10° dH), vypláchněte vyvíječ páry nejpozději po každém 5. naplnění. Na Vaši místní tvrdost vody se můžete informovat u vodárenského podniku.

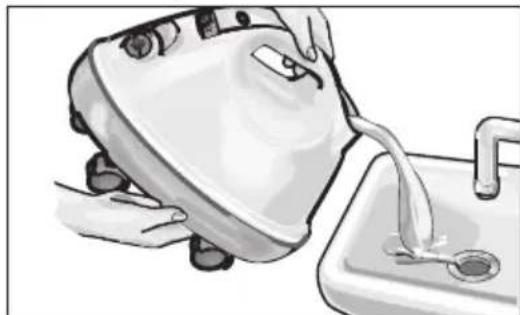

- Naplňte kotel vodou a silně protřepejte. Tím se uvolní vápenaté usazeniny, které se usadily na dně kotle. Vodu vypusťte (viz obr. 4).

Obr. 4: Čištění kotle

Odvápnění kotle

- Protože se vápenaté sloučeniny ve vyvíječi páry pevně usazují, doporučujeme čištění kotle v následujících intervalech.

- Odvápnění provádějte podle počtu zadaných náplní kotle (KF).

KFKF	Oblast tvrdosti		° d'H	mmol/l/
100	I	měkká	0-7	0-1,3
90	II	střední	7-14	1,3-2,5
75	III	tvrdá	14-21	2,5-3,8
50	IV	velmi tvrdá	>21	>3,8

Tab. 1: Čištění kotle

- Jako první vytáhněte před odvápňováním síťovou zástrčku parního čističe. - Zbylou vodu v kotli beze zbytku vylejte (viz obr. 4). - Odvápňování kotle doporučujeme provádět pomocí Bio-Entkalker RM 511 (odvápňovač Bio). Tento odvápňovač je vyroben na bázi kyseliny citronové a je biologicky zcela odbouratelný.

Používejte výhradně výrobky schválené firmou Kärcher, vyloučíte tak poškození přístroje.

- Rozpusťte úplně obsah jednoho sáčku Kärcher Bio-Entkalker RM 511 v jednom litru teplé vody. - Nalejte tento roztok do kotle a nechejte jej ca. 8 hodin působit.

Během odvápňování přístroje na něj nešroubujte bezpečnostní uzávěr (A2). Parní čistič nikdy nepoužívejte, pokud se v kotli nachází odvápňovací prostředek.

- Potom odvápňovací roztok vylejte. V kotli přístroje zůstal ještě zbytek roztoku, proto kotel 2krát až 3krát vypláchněte studenou vodou, aby se odstranily veškeré zbytky odvápňovače. - Nyní je parní čistič opět připraven k provozu.

5.2 Ošetřování příslušenství

- Než části příslušenství uklidíte, nechejte je vždy zcela uschnout. - Při chladnutí a sušení nestavějte podlahový nástavec (G1) a kulatý kartáč (E2) na štětiny, aby nedošlo k jejich zformování. - Znečistěné stírací hadry můžete prát v pračce při 60 °C a sušit v sušičce. Nepoužívejte žádné změkčovadlo, aby mohly hadry nečistotu dobře pojímat.

5.3 Co dělat v případě poruchy?

- V případě poruchy informujte servisní službu fy. Kärcher (viz přiložený seznam adres).

6. Bezpečnostní pokyny 7. Všeobecná upozornění

Tento parní čistič je vybaven několika bezpečnostními zařízeními, a tím je několikanásobně zajištěn. V dalším textu naleznete nejdůležitější bezpečnostní prvky.

Regulátor tlaku udržuje během provozu konstantní tlak v kotli. Při dosažení maximálního provozního tlaku v kotli 2,5 bar bude topení vypnuto a při poklesu tlaku v kotli vlivem odběru páry znovu zapnuto.

6.26 Termostat pro nedostatek vody

Jakmile voda v kotli dochází, stoupá teplota na topení. Termostat pro nedostatek vody topení vypne a rozsvítí se červená kontrolní žárovka pro nedostatek vody (A6). Opětovnému zapnutí topení bude zabráněno tak dlouho, až kotel vychladne a bude znovu naplněn.

6.36 Zabezpečovací termostat

Jestliže dojde k výpadku termostatu pro nedostatek vody a přístroj se přehřeje, vypne jej zabezpečovací termostat. Pro zpětné nastavení zabezpečovacího termostatu se obraťte na příslušnou servisní službu fy. Kärcher.

6.46 Bezpečnostní uzávěr

Bezpečnostní uzávěr uzavírá kotel při narůstajícím tlaku páry. Jestliže je regulátor tlaku vadný a tlak páry v kotli přesáhne 4,0 bar, otevře bezpečnostní uzávěr přetlakový ventil a pára vystoupí uzávěrem směrem ven. Před opětovným uvedením přístroje do provozu se obraťte na příslušnou servisní službu fy. Kärcher.

7.1 Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Event. poruchy vzniklé na přístroji odstraníme během záruční doby bezplatně v případě, je-li příčinou poruchy chyba materiálu nebo výrobce.

V případě záruky se prosím obraťte s přístrojem, příslušenstvím a prodejním účtem na Vašeho obchodníka nebo na nejbližší středisko servisní služby fy. Kärcher. Záruka se nevztahuje na škody vzniklé nesprávným používáním parního čističe nebo nedodržováním návodu k použití.

7.2 Pokyny k likvidaci

Přístroj je konstruován podle směrnice VDI 2243 o recyklaci. Po ukončení používání je možné materiály přístroje opětovně využít.

Prohlášení o splnění směrnic ES

Tímto prohlašujeme, že dále označený stroj odpovídá na základě své koncepce a konstrukčního provedení, jakož i od nás do provozu uvedeného provedení příslušným základním bezpečnostním požadavkům - a požadavkům ochrany zdraví níže uvedených směrnic ES. Při změně stroje, která nebyla od nás odsouhlasena, pozbývá toto prohlášení svou platnost.

Výrobek: Parní čistič

Typ: 1.204=xxx

Příslušné směrnice ES:

98/37/EG

Použité harmonizační normy:

Zásluhou interních opatření je zabezpečeno, že sériové nářadí vždy odpovídá požadavkům aktuálních směrnic ES a použitých norem. Podepsaní jednají v pověření a s plnou mocí jednatelství.

8. Příslušenství a náhradní díly

Smí se používat pouze výrobcem schválené příslušenství a náhradní díly. Originální příslušenství a náhradní díly jsou zárukou bezpečného a bezporuchového provozu přístroje.

Na poslední straně naleznete vyobrazení přístroje s objednacími čísly jednotlivých částí přístroje.

Zvláštní příslušenství	Objed. čís.
Parni rotaćní tryska	2.863-094
Ruční nástavec	4.130-111
Nástavec na čistění oken	4.130-115
Gumová stěrka	6.273-140
Uvolňovač tapet	2.863-062
Sada kulatých kartáčů (4 ks) pro bodový rozprašovací nástavec	2.863-058
Mosazná sada kulatých kartáčů (3 ks) pro bodový rozprašovací nástavec: s mosaznými štětinami pro zvláš silně ulpivající nečistoty	2.863-061
Sada hadrů I:2 velké stiraci hadry, 3 potahy z froté	6.960-019
Sada hadrů II:5 potahů z froté	6.370-990
Sada hadrů III:3 velké stiraci hadry	6.369-357
Sada hadrů z mikrovláken: 1 velký stírací hadr, 1 potah z froté se zvláš velkou sací schopnosti a pohlcováním nečistot	6.905-921
Bio- Entkalker RM 511 (odvápňovač):3 sáčky á 100 g	6.290-239
ehlička	*
ehlicí prkno s aktivním odsáváním páry:pro velmi dobrý výsledek ehlení, se značnou úsporou času	*

* Objed. čís. na vyžádání

9. Technické údaje

Přívod proudu

Napětí 220 - 240 V

Druh proudu....1~50 Hz

Napětí v rukojeti .....0 V

Výkonové údaje

Topení 1500 W

Příp. provozní tlak 4,0 bar

Doba ohřevu (pro litr vody) ...... ca. 6 min

Max. množství páry 60 g/min

Rozměry

Hmotnost bez příslušenství ...... 2,9 kg

Max. plnicí množství vody ..... 1,2 l

Objem kotle 1,5 l

Šířka 235 mm

Délka 350 mm

Výška 290 mm

9.1 Schéma zapojení

H2 Kontrolní žárovka - nedostatek vody

H3 Kontrolní žárovka - vypínač pro topení

S1 Hlavní vypínač - topení

S2 Tlakový spínač

S3 Termostat pro nedostatek vody

S4 Bezpečnostní termostat

X1 Interní konektorové propojení

A1 Přístrojová zásuvka A2 Bezpečnostní uzávěr A3 Plnicí nálevka A4 Vodicí kolečka A5 Hlavní vypínač (Zap/Vyp) A6 Kontrolní žárovka - nedostatek vody C1 Parní pistole C2 Blokovací tlačítko C3 Vypínač páry C4 Regulace množství páry C5 Parní hadice C6 Zástrčka D1 Prodlužovací trubka D2 Blokovací tlačítko E1 Bodový rozprašovací nástavec E2 Kulatá kefa F1 Ruční nástavec F2 Povlak z froté G1 Podlahový nástavec G2 Přidržovací svorky G3 Velká stírací hadra K1* Žehlička K2 Vypínač - žehlení s párou K3 Kontrolní žárovka - kúrení žehličky K4 Regulátor teploty K5 Žehlička - bloková zástrčka

Parní paprsek nesměřujte na nalepené hrany, neboť by se nálepka mohla uvolnit. Parní čistič nepoužívejte na neopracované dřevěné podlahy nebo parkety.

4. Použití příslušenství

4.1 Parní pistole (C1)

4.2 Bodový rozprašovací nástavec (E1)

4.3 Podlahový nástavec (G1)

- Upevněte na podlahový nástavec (G1) stírací hadru (G3). Na to ji podélně poskládejte a postavte na ni podlahový nástavec. Přesahující konce stírací hadry zasuňte po sobě do přidržovacích svorek (G2) (viz obr. 3).

5.1 Čištění kotle

- Při chladnutí a sušení nestavte podlahový nástavec (G1) a kulatou kartáč (E2) na štětiny, aby nedošlo k jejich (nežádoucímu) deformování.

6. Bezpečnostní pokyny a všeobecná upozornění

Tento parní čistič je vybaven několika bezpečnostními zařízeními a tím je několikanásobně zajištěn. V dalším textu najdete nejdůležitější bezpečnostní prvky.

6.1 Regulace tlaku

6.4 Bezpečnostní uzávěr

7.2 Pokyny pro likvidaci

Výrobek: Parní čistič

Typ: 1.204-xxx

Použité harmonizované normy:

8. Příslušenství a náhradní díly

9. Technické údaje

Přívod proudu

Napětí 220 - 240 V

Druh proudu 1~50 Hz

Napětí v rukojeti 0 V

Výkonové údaje

Kúrenie 1500 W

S4 Bezpečnostný termostat

X1 Interné konektorové prepojenie

Stranica

155 00 Praha 5 - Stodůlky

02 / 652 16 65
