TV EasyScope Multi - Flachbildschirmhalterung Cabstone - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für LED-/LCD-/Plasma-Bildschirme
Marke	Cabstone
Modell	TV EasyScope Multi (Ref. 51928/51929, 51930/51931)
Kompatible Bildschirmgröße	250 - 740 mm (10" - 30")
Maximale Belastung	30 kg
Kompatible VESA-Norm	50x50, 75x75, 100x100, 100x200, 200x200 mm
Neigungswinkel	+/- 20°
Schwenkwinkel	+/- 90°
Wandabstand	100 - 330 mm (Modell M) / 100 - 470 mm (Modell Multi)
Material	Robuster, pulverbeschichteter Stahl
Farbe	Silber / Schwarz
Gewicht der Halterung	2,0 kg (M) / 2,3 kg (Multi)
Abmessungen (B x H x T)	220 x 220 x 330 mm (M) / 220 x 220 x 470 mm (Multi)
Kabelmanagement	Ja, Kabel in den vorgesehenen Kanälen verlegen
Installation	An Vollwänden (Stein, Beton) - erfordert Bohren und Dübel
Garantie	2 Jahre (Teile und Arbeit, ohne Installation)
Pflege und Reinigung	Trockenes Baumwolltuch, keine Scheuermittel verwenden
Sicherheit	Installation durch qualifizierten Fachmann zwingend erforderlich
Lieferumfang	Wandhalterung, Aufnahme, Muttern, Schrauben (A,B,C), Dübel (E), Einstellschraube (H), Schrauben (J), Anleitung

Häufig gestellte Fragen - TV EasyScope Multi Cabstone

Welche Bildschirme sind mit der Cabstone TV EasyScope Multi-Halterung kompatibel?

Diese Halterung akzeptiert LED-/LCD-/Plasma-Bildschirme von 10 bis 30 Zoll (25-74 cm) mit einem maximalen Gewicht von 30 kg und VESA-Normen: 50x50, 75x75, 100x100, 100x200 und 200x200 mm.

Erfordert die Installation der Wandhalterung einen Fachmann?

Ja, die Installation und Demontage muss von einem qualifizierten Fachmann durchgeführt werden, um die Sicherheit zu gewährleisten und Stromschlag- oder Sturzrisiken zu vermeiden.

Welche Wandart ist für die Befestigung dieser Halterung erforderlich?

Die Halterung ist für massive Stein- oder Betonwände ausgelegt. Für andere Strukturen muss geeignetes Material verwendet und ein Spezialist konsultiert werden.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Steinbohrer von 10 mm, eine Bohrmaschine, eine Wasserwaage, Dübel (im Lieferumfang enthalten) und die mitgelieferten Schrauben. Die Anleitung beschreibt die Schritte im Detail.

Wie stelle ich Neigung und Schwenk des Bildschirms ein?

Lösen Sie die Einstellschraube (H) um ein bis zwei Umdrehungen, stellen Sie den Bildschirm auf die gewünschte Neigung ein (+/-20°) und ziehen Sie die Schraube wieder fest. Die seitliche Schwenkung (+/-90°) erfolgt manuell.

Ermöglicht die Halterung das Verstecken der Kabel?

Ja, das Modell EasyScope Multi verfügt über ein Kabelmanagement: Sie können die Kabel in den vorgesehenen Kanälen verlegen, um ein sauberes Erscheinungsbild zu erzielen.

Was ist der minimale und maximale Abstand zwischen Bildschirm und Wand?

Beim Modell M beträgt der Abstand zwischen 100 und 330 mm von der Wand. Beim Modell Multi zwischen 100 und 470 mm.

Was tun bei fehlenden Schrauben oder Teilen?

Kontaktieren Sie Ihren Händler oder den Hersteller (Kontaktdaten auf der Titelseite der Anleitung). Die Garantie deckt Mängel ab, nicht den Verlust von Teilen.

Wie reinige ich die Halterung, ohne sie zu beschädigen?

Verwenden Sie ein trockenes Baumwolltuch für Staub. Bei Flecken befeuchten Sie das Tuch leicht. Trennen Sie die Kabel vor der Reinigung und vermeiden Sie Scheuermittel.

Wie lange beträgt die Garantiezeit für die Halterung?

Die Halterung hat eine Garantie von 2 Jahren ab Kaufdatum, die Herstellungsfehler abdeckt. Eine unsachgemäße Installation führt zum Erlöschen der Garantie.

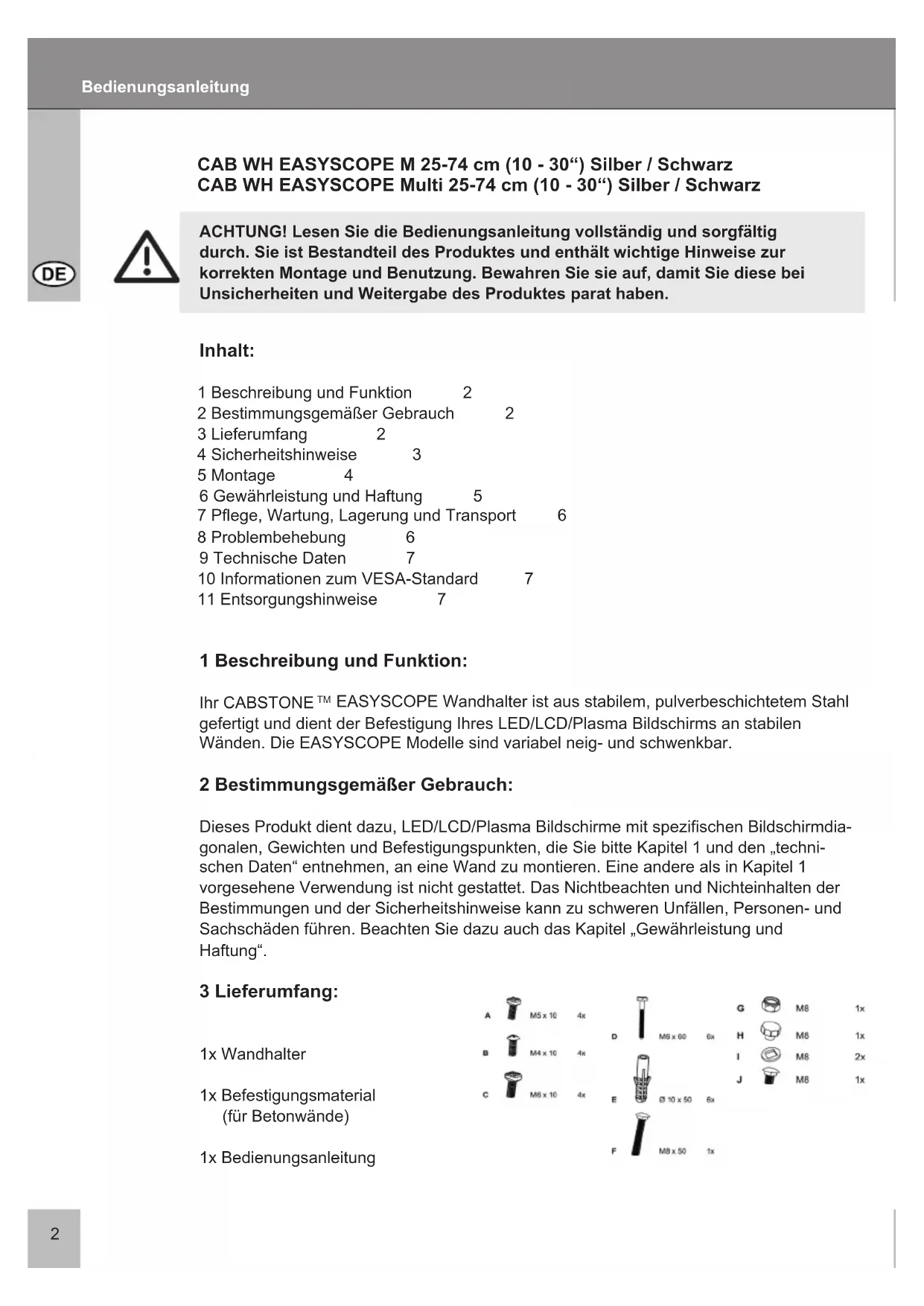

BEDIENUNGSANLEITUNG TV EasyScope Multi Cabstone

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthalt wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhalt:

1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Montage 4
6 Gewährleistung und Haftung 5
7 Pflege, Wartung, Lagerung und Transport 6
8 Problembehebung 6
9 Technische Daten 7
10 Informationen zum VESA-Standard 7
11 Entsorgungshinweise 7

1 Beschreibung und Funktion:

Ihr CABSTONE™ EASYSCOPE Wandhalter ist aus stabilem, pulverbeschichtetem Stahl gefertigt und dient der Befestigung Ihres LED/LCD/Plasma Bildschirms an stabilen Wänden. Die EASYSCOPE Modelle sind variabel neig- und schwenkbar.

2 Bestimmungsgemäßer Gebrauch:

Dieses Produkt dient dazu, LED/LCD/Plasma Bildschirme mit spezifischen Bildschirmdia-gonalen, Gewichten und Befestigungspunkten, die Sieitte Kapitel 1 und den „techni-schen Daten" entnehmer, an eine Wand zu montieren. Eine andere als in Kapitel 1 vorgesehene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten der Bestimmungen und der Sicherheitshinweise kann zu schweren Unfallen, Personen- und Sachschaden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3 Lieferumfang:

1x Wandhalter
1x Befestigungsmaterial (fur Betonwände)
1x Bedienungsanleitung

4 Sicherheitseinweise:

ACHTUNG! Die Wandprüfung sowie die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen! Es besteht u. a. Stromschlag-, Quetsch- und Absturzgefahr!

• Ihr CABSTONE™ Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, keine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
  -ittebringenSiedasystemunddiedaranbefestigtenGerate soan,dasskeine PersonenoderSachenz.B.durchHerabsturzenverletztoderbeschadigtwerden konnen.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schreiben können. Weiterhin besteht die Gefahr des Verschluckens und Einat mens von Kleinmaterial und Dammaterial.
• Wir empfehlen die Wandmontage nur von qualifizierten Fachkräften ausführten zu halten.
• Um Unfälle zu vermeiden, ist es notwendig vor der Installation die Wandstruktur zu überprüfen bzw. sorgfältig eine sichere Stelle zur Montage auszuwahlen. Achten Sie hierbei auf in der Wand liegende, stromführung Kabel oder andere Leitungen und beschädigen Sie diese nicht!
  Die Wand muss an der Montagestelle stark genug sein um ein Gewicht von mindestens dem Vierfachen des Gesamtgewichtes des Produktes, der Audio-/Videogeräte, der Halter und des Montagematerials zu,tragen.
• Lesen Sie hierzu auch das Kapitel „technische Daten".
• Der Montageort muss in der Lage sein, Erdbehen oder sonstigen starken Erschüttungen standzuhalten.
• Vermeiden Sie Stellen mit hohen Temperaturen oder Feuchtigkeit, bzw. Stellen, die mit Wasser in Berührung kommt konnen.
• Legen Sie bei der Montage den Bildschirm NIEMALS auf die Frontseite, lehnen Sie den Bildschirm gegen eine Wand oder eine stabile Fläche. Das Hinlegen auf die Frontseite des Bildschirms könnte einen permanenten Schaden verursachen!
• Installieren Sie das Produkt nicht in der Höhe von Klimaanlagenöffnungen oder an einer Stelle, an der es übermöig viel Staub oder Rauch gibt.
• Montieren Sie es nur an einer vertikalen Wand. Vermeiden Sie schräge Oberflächen, weil dann andere Zugbelastungen auf das Material einwirken können.
• Installieren Sie das Produkt nicht an Stellen, an denen es Erschüttungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie weder das Produkt noch Zubehörteile! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung". Verwenden Sie keine beschädigten Teile.
• Ziehen Sie alle Schrauben fest. Wenden Sie aber nicht zu viel Kraft an, um das Brechen der Schrauben und Überdrehen der Gewinde zu vermeiden.
• Die Bohrungen bleiben an der Wand sightbar, wenn der Wandhalter und dessen Zubehör halten werden. Nach längerem Gebrauch kann ein Fleck an der Wand zureichbleiben.
• Installieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung, bzw. starkem Licht. Dies fordert beim Anschauen der Bildschirmanzeige das Ermüden der Augen. Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigängigkeit zu gewähr leisten und Beschädigungen zu vermeiden.

• Achten Sie beim Transport auf die im Kapitel „technischen Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an ihren Handler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung" beschrieben.
• Beachten Sie den maximalen Traglasten im Kapitel „technischen Daten".
  -itte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch".
  Die mitgelieferten Komponenten sind ausschließlich für eine Montage an einer massiven Stein- und Betonwand geeignet. Sollte die Beschaffenheit ihrer Wand abweichen, müssen Sie entsprechendes Montagematerial benutzen. Ziehen Sie in jeder Fall eine Fachkraft zu Rate.
• Achten Sie bei der Montage des Bildschirms an den Wandhalter unbedingt auf die passende Gewindestärke.

5 Montage:

ACHTUNG! Die Montage und Demontagearf nur durch geschultes Fachpersonal erfolgen. Weiterfuhrende Informationenfinden Sie im Kapitel „Sicherheitshinweise"und „Problebehebung".

Schritt 1 Wandmontage:

Bitte benutzen Sie den Wandhalter als Schablone um die Bohrlocher in der Wand mit einer Wasserwaage zu markieren. Prufen Sie vor dem Bohren, ob sich Gas-, Wasser, oder Stromleitungen hinter der Wand befinden. Bohren Sie die Locher mit einem 10mm Steinbohrer 60mm tief. Stecken Sie jeweils einen Wandübel (E) in die Bohrlocher. Bringen Sie nun den Wandhalter mit den 6 Wandschrauben (D) an.

Schritt 2 Bildschirmontage:

Montieren Sie die Bildschirmhalterung an der Aufnahme mittels Schrauben (J) und der Stellschraube (H). Bringen Sie die Bildschirmhalterung mit den mitgelieferten Schrauben (A), (B) oder (C) an ihren Bildschirm an

CAB WH EASYSCOPE M (25-74 cm)

CAB WH EASYSCOPE Multi (25-74 cm)

Kabelverlegung:

Schritt 3

CAB WH EASYSCOPE M (25-74 cm)

CAB WH EASYSCOPE Multi (25-74 cm)

Verlegen Sie die Kabel wie nebenstehend abgebildet (Abb. 4).

Justierung:

Schritt 4

ACHTUNG! Halten Sie den Bildschirm während der gesamten Justierung immer fest!

• Drehen Sie die Stellschraube ein- oder zweimal gegen den Abbildung 5 Uhrzeigersinn. (Abbildung 5)
• Stellen Sie die gewünschte Bildschirmneigung ein.
• Drehen Sie die Stellschraube im Uhrzeigersinn wieder fest.

Die Montage ist beendet. Zur Demontage gehen Sie in rückwärfterg Reihenfolge vor.

HINWEIS:

6 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre Garantie.
• Da der Hersteller keinen Einfluss auf den Wandtyp und die Installation des Wandmont agesets hat,deckt die Garantie des Produkts nur das Montageset selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemäß festgestellt werden sollen, wenden Sie sich bereits an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewährt, dass auch setzen auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Handler nicht erreichbar sein, konnen Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation oder Bedienung, die nicht in dieser Anleitung beschreiben sind, entwickeln sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörns.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport:

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromführungenden Leitungen Ihres Gerätes! Ziehen Sie vorher den Netzstecker!
• Achten Sie beim Schwenken der Geräteteile darauf, dass Sie keine Körperteile in den Schwenkvorrichtungen einklommen!

ACHTUNG! Es besteht Stromschlag- und Quetschgefahr!

• Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine ausreichende Belüftung zu gewährleisten und prufen Sie bei Bedarf die Freigungkeit des Systems.
• Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Dies kann z.B. bei früfigem Bewegen eintreten.
• Vermeiden Sie Stellen mit hohen Temperatures, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
• Die Bohrungen bleiben an der Wand sightbar, wenn das Gerät und das Wandmontages et entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zusückbleiben.
• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

8 Problemebehebung:

Problem

Wie kann die Wandqualität getestet werden?

Maßnahme

Prufen Sie die Wandstarke und das Material unter Putz und Tapeten. Ziehen Sie ausgebildetes Fachpersonal zu Rate.

Kennzeichnung

Verkehrstanten fur Wohnräume finden Sie z.B. in Normen wie DIN 1055 und EN 594.

Welche Locher müssen gebohr werden?

Bitte lessen Sie hierzu Kapitel das Lieferumfang und Montage.

Die Locher sind durch Skizzen gekennzeichnet.

Der Wandhalter lassst sich nur schwer austrichten.

Lassen Sie sich von einer zweiten Person halten und beachten Sie die „Sicherheitshinweise"! Prufen Sie alle Befestigungen und konsultieren Sie ggf. ihren Handler.

andere Fragen:

Kontaktieren Sie uns.

Kontaktdaten stehen auf der Rückseite.

9 Technische Daten:

Modell 51928 / 51929 51930 / 51931
Bildschirmdiagonale 250 - 740 mm, 10" - 30" 250 - 740 mm, 10" - 30"
max. Traglast 30 kg 30 kg
Gewicht 2,0 kg 2,3 kg
Maße 220 x 220 x 330 mm 220 x 220 x 470 mm
VESA Lochmaße 50 x 50 mm 50 x 50 mm
	75 x 75 mm 75 x 75 mm
	100 x 100 mm 100 x 100 mm
	100 x 200 mm 100 x 200 mm
	200 x 200 mm 200 x 200 mm
Wandabstand	100 - 330 mm 100 - 470 mm
Neigungswinkel +/-20° +/-20°
Schwenkwinkel	+/-90° +/-90°

10 Informationen zum VESA-Standard:

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihr dem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu.(z.B. 300× 300mm fur Sony TVs).

VESA Klasse Befestigungsslochabstand von Monitoren

MIS-D: 75 × 75 oder 100 × 100 ~mm

MIS-E: 200 × 100 oder 200 × 200mm

MIS-F: 400 × 200, 400 × 400, 600 × 200,

600× 400 oder 800× 400mm

11 Entsorgungshinweise:

Dieses Produkt besteht nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die darauf eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführht, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

CAB WH EASYSCOPE M 25-74 cm (10 - 30") Silver / Black CAB WH EASYSCOPE Multi 25-74 cm (10 - 30") Silver / Black
