BEDIENUNGSANLEITUNG DA330DZ MAKITA

DE Akku-Winkelbohrmaschine BETRIEBSANLEITUNG 13

qu’accessoires standard. Ils peuvent varier d’un pays

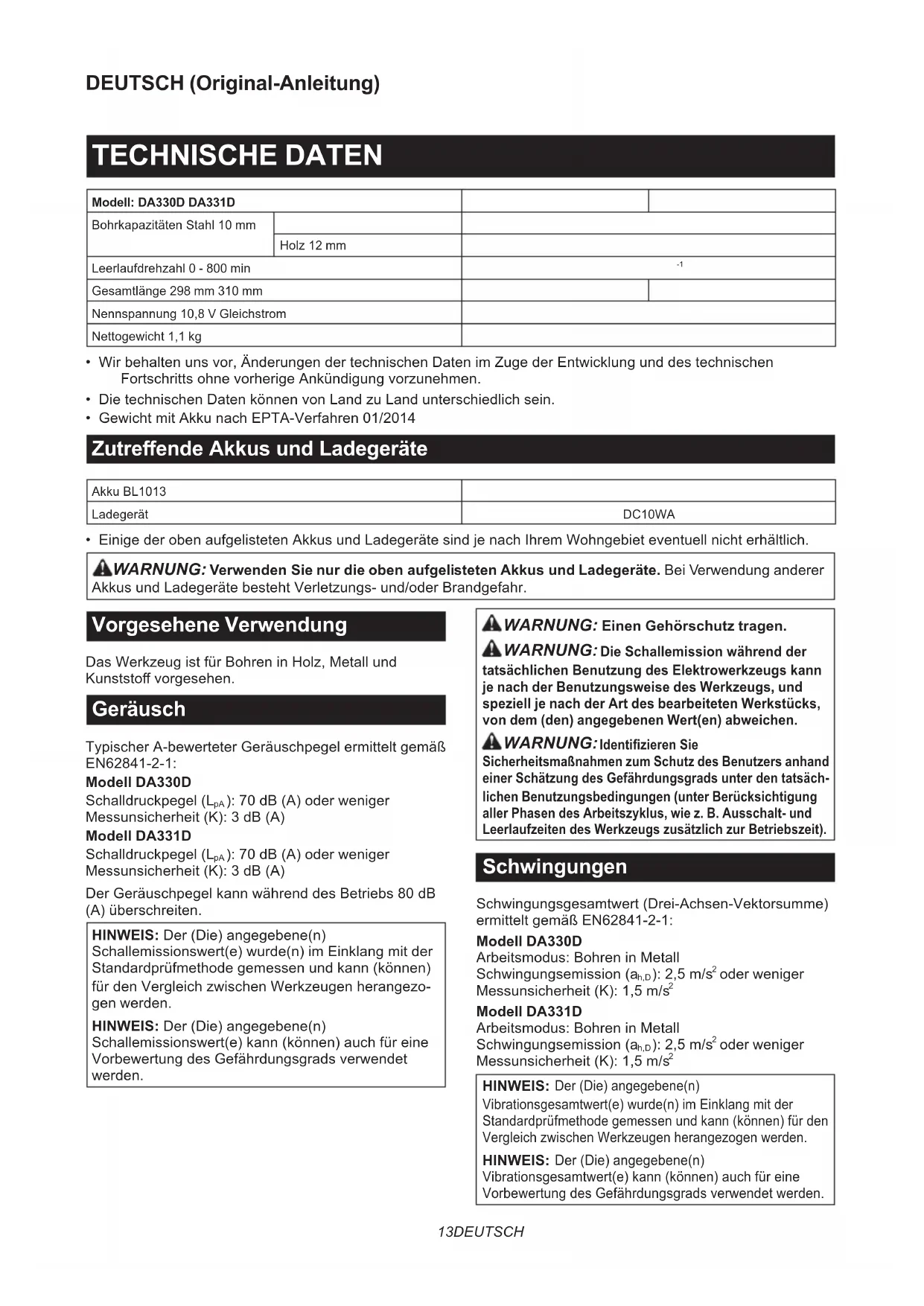

à l’autre.13 DEUTSCH DEUTSCH (Original-Anleitung)

TECHNISCHE DATEN Modell: DA330D DA331D Bohrkapazitäten Stahl 10 mm

Leerlaufdrehzahl 0 - 800 min

Gesamtlänge 298 mm 310 mm

Nennspannung 10,8 V Gleichstrom

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen

Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• Gewicht mit Akku nach EPTA-Verfahren 01/2014

Zutre󰀨ende Akkus und Ladegeräte

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

WARNUNG: Verwenden Sie nur die oben aufgelisteten Akkus und Ladegeräte. Bei Verwendung anderer

Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Vorgesehene Verwendung

Das Werkzeug ist für Bohren in Holz, Metall und

Kunststo󰀨 vorgesehen.

Typischer A-bewerteter Geräuschpegel ermittelt gemäß

Modell DA330D Schalldruckpegel (L

): 70 dB (A) oder weniger

Messunsicherheit (K): 3 dB (A)

Modell DA331D Schalldruckpegel (L

): 70 dB (A) oder weniger

Messunsicherheit (K): 3 dB (A)

Der Geräuschpegel kann während des Betriebs 80 dB

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der

Standardprüfmethode gemessen und kann (können)

für den Vergleich zwischen Werkzeugen herangezo-

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (können) auch für eine

Vorbewertung des Gefährdungsgrads verwendet

WARNUNG: Einen Gehörschutz tragen.

Die Schallemission während der

tatsächlichen Benutzung des Elektrowerkzeugs kann

je nach der Benutzungsweise des Werkzeugs, und

speziell je nach der Art des bearbeiteten Werkstücks,

von dem (den) angegebenen Wert(en) abweichen.

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand

einer Schätzung des Gefährdungsgrads unter den tatsäch-

lichen Benutzungsbedingungen (unter Berücksichtigung

aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und

Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme)

ermittelt gemäß EN62841-2-1:

Modell DA330D Arbeitsmodus: Bohren in Metall

Schwingungsemission (a

Messunsicherheit (K): 1,5 m/s

Modell DA331D Arbeitsmodus: Bohren in Metall

Messunsicherheit (K): 1,5 m/s

Der (Die) angegebene(n)

Vibrationsgesamtwert(e) wurde(n) im Einklang mit der

Standardprüfmethode gemessen und kann (können) für den

Vergleich zwischen Werkzeugen herangezogen werden.

Der (Die) angegebene(n)

Vibrationsgesamtwert(e) kann (können) auch für eine

Vorbewertung des Gefährdungsgrads verwendet werden.14 DEUTSCH WARNUNG:

Die Vibrationsemission während der

tatsächlichen Benutzung des Elektrowerkzeugs kann je

nach der Benutzungsweise des Werkzeugs, und spe-

ziell je nach der Art des bearbeiteten Werkstücks, von

dem (den) angegebenen Emissionswert(en) abweichen.

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand

einer Schätzung des Gefährdungsgrads unter den tatsäch-

lichen Benutzungsbedingungen (unter Berücksichtigung

aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und

Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

EG-Konformitätserklärung

Nur für europäische Länder

Die EG-Konformitätserklärung ist als Anhang A in dieser

Bedienungsanleitung enthalten.

SICHERHEITSWARNUNGEN Allgemeine Sicherheitswarnungen

für Elektrowerkzeuge

WARNUNG: Lesen Sie alle mit die-

sem Elektrowerkzeug gelieferten

Sicherheitswarnungen, Anweisungen,

Abbildungen und technischen Daten durch. Eine

Missachtung der unten aufgeführten Anweisungen

kann zu einem elektrischen Schlag, Brand und/oder

schweren Verletzungen führen.

Bewahren Sie alle Warnungen

und Anweisungen für spätere

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen

bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku

(ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnungen für

Sicherheitsanweisungen für alle Betriebsvorgänge

Halten Sie das Elektrowerkzeug an den iso-

lierten Gri󰀨ächen, wenn Sie Arbeiten ausfüh-

ren, bei denen die Gefahr besteht, dass das

Schneidzubehör verborgene Kabel kontaktiert.

Bei Kontakt mit einem Strom führenden Kabel können

die freiliegenden Metallteile des Elektrowerkzeugs

ebenfalls Strom führend werden, so dass der

Benutzer einen elektrischen Schlag erleiden kann.

2. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz des

Werkzeugs an hochgelegenen Arbeitsplätzen,

dass sich keine Personen darunter aufhalten.

3. Halten Sie das Werkzeug mit festem Gri󰀨.

Halten Sie Ihre Hände von rotierenden Teilen fern.

5. Lassen Sie das Werkzeug nicht unbeaufsich-

tigt laufen. Benutzen Sie das Werkzeug nur mit

Vermeiden Sie eine Berührung des Bohrereinsatzes

oder des Werkstücks unmittelbar nach der

Bearbeitung, weil die Teile noch sehr heiß sind und

Hautverbrennungen verursachen können.

Manche Materialien können giftige Chemikalien

enthalten. Tre󰀨en Sie Vorsichtsmaßnahmen,

um das Einatmen von Arbeitsstaub und

Hautkontakt zu verhüten. Befolgen Sie die

Sicherheitsdaten des Materiallieferanten.

Falls der Bohrereinsatz selbst durch Ö󰀨nen der

Futterbacken nicht gelöst werden kann, ziehen Sie

ihn mit einer Zange heraus. In einem solchen Fall

kann Herausziehen des Bohrereinsatzes von Hand zu

einer Verletzung durch seine scharfe Kante führen.

Sicherheitsanweisungen bei Verwendung von lan-

Arbeiten Sie niemals mit einer höheren Drehzahl

als der Maximaldrehzahl des Bohrereinsatzes.

Bei höheren Drehzahlen besteht die Gefahr, dass

sich der Einsatz verbiegt, wenn zugelassen wird,

dass er ohne Kontakt mit dem Werkstück frei rotiert,

was zu Personenschäden führen kann.

2. Starten Sie den Bohrvorgang immer mit

einer niedrigen Drehzahl und bei Kontakt der

Einsatzspitze mit dem Werkstück. Bei höheren

Drehzahlen besteht die Gefahr, dass sich der

Einsatz verbiegt, wenn zugelassen wird, dass er

ohne Kontakt mit dem Werkstück frei rotiert, was

zu Personenschäden führen kann.

3. Üben Sie Druck nur in direkter Linie mit dem

Einsatz aus, und wenden Sie keinen übermä-

ßigen Druck an. Einsätze können sich verbiegen,

was Bruch oder Verlust der Kontrolle verursachen

und zu Personenschäden führen kann.

BEWAHREN SIE DIESE ANLEITUNG AUF.

WARNUNG: Lassen Sie sich NICHT durch

Bequemlichkeit oder Vertrautheit mit dem Produkt

(durch wiederholten Gebrauch erworben) von der

strikten Einhaltung der Sicherheitsregeln für das

vorliegende Produkt abhalten. MISSBRAUCH oder

Missachtung der Sicherheitsvorschriften in dieser

Anleitung können schwere Personenschäden

Wichtige Sicherheitsanweisungen

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1)

Ladegerät, (2) Akku und (3) Akkuwerkzeug

2. Unterlassen Sie ein Zerlegen des Akkus.

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort

ein. Anderenfalls besteht die Gefahr von

Überhitzung, möglichen Verbrennungen und

sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und

begeben Sie sich unverzüglich in ärztliche

Behandlung. Anderenfalls können Sie Ihre

Sehkraft verlieren.15 DEUTSCH

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem

Material berührt werden.

(2) Lagern Sie den Akku nicht in einem

Behälter zusammen mit anderen

Metallgegenständen, wie z. B. Nägel,

(3) Setzen Sie den Akku weder Wasser noch

Ein Kurzschluss des Akkus verursacht star-

ken Stromuss, der Überhitzung, mögliche

Verbrennungen und einen Defekt zur Folge

6. Lagern Sie das Werkzeug und den Akku nicht

an Orten, an denen die Temperatur 50 °C errei-

chen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder

vollkommen verbraucht ist. Der Akku kann im

8. Achten Sie darauf, dass der Akku nicht fallen

gelassen oder Stößen ausgesetzt wird.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut-

Für kommerzielle Transporte, z. B. durch

Dritte oder Spediteure, müssen besondere

Anforderungen zu Verpackung und Etikettierung

Zur Vorbereitung des zu transportierenden

Artikels ist eine Beratung durch einen Experten für

Gefahrengut erforderlich. Bitte beachten Sie mög-

licherweise ausführlichere nationale Vorschriften.

Überkleben oder verdecken Sie o󰀨ene Kontakte,

und verpacken Sie den Akku so, dass er sich in

der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem

sicheren Ort. Befolgen Sie die örtlichen

Vorschriften bezüglich der Entsorgung von

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten. Das Einsetzen

der Akkus in nicht konforme Produkte kann zu

einem Brand, übermäßiger Hitzebildung, einer

Explosion oder Auslaufen von Elektrolyt führen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent-

DIESE ANWEISUNGEN AUFBEWAHREN.

VORSICHT: Verwenden Sie nur Original-

Makita-Akkus. Die Verwendung von Nicht-Original-

Makita-Akkus oder von Akkus, die abgeändert

worden sind, kann zum Bersten des Akkus und

daraus resultierenden Bränden, Personenschäden

und Beschädigung führen. Außerdem wird dadurch

die Makita-Garantie für das Makita-Werkzeug und

-Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der

maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets

aus, und laden Sie den Akku, wenn Sie ein

Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer

Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen

Akku abkühlen, bevor Sie ihn laden.

FUNKTIONSBESCHREIBUNG VORSICHT: Vergewissern Sie sich vor

der Durchführung von Einstellungen oder

Funktionsprüfungen des Werkzeugs stets, dass

das Werkzeug ausgeschaltet und der Akku abge-

Anbringen und Abnehmen des Akkus

VORSICHT: Schalten Sie das Werkzeug

stets aus, bevor Sie den Akku anbringen oder

VORSICHT: Halten Sie das Werkzeug und

den Akku beim Anbringen oder Abnehmen

des Akkus sicher fest. Wenn Sie das Werkzeug

und den Akku nicht sicher festhalten, können

sie Ihnen aus der Hand rutschen, was zu einer

Beschädigung des Werkzeugs und des Akkus und zu

Körperverletzungen führen kann.

► Abb.1: 1. Knopf 2. Akku

Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, wäh-

rend Sie die Knöpfe auf beiden Seiten des Akkus drücken.

Halten Sie den Akku zum Anbringen so, dass die Form

seiner Vorderseite in die Akku-Einschubö󰀨nung passt,

und schieben Sie ihn dann ein. Schieben Sie ihn voll-

ständig ein, bis er mit einem hörbaren Klicken einrastet.

VORSICHT: Führen Sie den Akku immer voll-

ständig ein, bis er einrastet. Anderenfalls kann er

aus dem Werkzeug herausfallen und Sie oder umste-

hende Personen verletzen.

VORSICHT: Unterlassen Sie

Gewaltanwendung beim Anbringen des Akkus.

Falls der Akku nicht reibungslos hineingleitet, ist er

nicht richtig ausgerichtet.

Das Werkzeug ist mit einem Akku-Schutzsystem aus-

gestattet. Dieses System schaltet die Stromversorgung

des Motors automatisch ab, um die Akku-Lebensdauer

Das Werkzeug schaltet sich während des Betriebs

automatisch ab, wenn Werkzeug und/oder Akku einer

der folgenden Bedingungen unterliegen:16 DEUTSCH

Das Werkzeug wird auf eine Weise benutzt, die eine

ungewöhnlich hohe Stromaufnahme bewirkt.

Lassen Sie in dieser Situation den Auslöseschalter

des Werkzeugs los, und brechen Sie die Arbeit ab,

die eine Überlastung des Werkzeugs verursacht hat.

Betätigen Sie dann den Auslöseschalter erneut, um das

Werkzeug wieder zu starten.

Niedrige Akkuspannung:

Die Akku-Restkapazität ist zu niedrig, und das

Werkzeug funktioniert nicht. Wenn Sie den

Auslöseschalter betätigen, läuft der Motor wieder an,

bleibt aber bald darauf stehen. Nehmen Sie in dieser

Situation den Akku ab, und laden Sie ihn auf.

VORSICHT: Vergewissern Sie sich vor dem

Anbringen des Akkus am Werkzeug stets, dass

der Schalthebel ordnungsgemäß funktioniert und

beim Loslassen in die AUS-Stellung zurückkehrt.

VORSICHT: Halten Sie das Werkzeug vor dem

Ausschalten gut fest.

► Abb.2: 1. Schalthebel

Zum Einschalten des Werkzeugs drücken Sie einfach

den Schalthebel. Die Werkzeugdrehzahl erhöht sich

durch verstärkte Druckausübung auf den Schalthebel.

Zum Anhalten lassen Sie den Schalthebel los.

Einschalten der Frontlampe

VORSICHT: Blicken Sie nicht direkt in die

Lampe oder die Lichtquelle.

Betätigen Sie den Schalthebel, um die Lampe einzu-

schalten. Die Lampe bleibt erleuchtet, solange der

Schalthebel gedrückt gehalten wird. Die Lampe erlischt

unmittelbar nach dem Loslassen des Schalthebels.

HINWEIS: Wischen Sie Schmutz auf der

Lampenlinse mit einem trockenen Tuch ab. Achten

Sie sorgfältig darauf, dass Sie die Lampenlinse nicht

verkratzen, weil sich sonst die Lichtstärke verringert.

Funktion des Drehrichtungsumschalters

► Abb.5: 1. Drehrichtungsumschalthebel

VORSICHT: Prüfen Sie stets die

Drehrichtung, bevor Sie mit der Arbeit beginnen.

Drehrichtungsumschalter erst, nachdem das

Werkzeug völlig zum Stillstand gekommen ist. Durch

Umschalten der Drehrichtung bei noch laufendem

Werkzeug kann das Werkzeug beschädigt werden.

Drehrichtungsumschalthebel stets auf die

Neutralstellung, wenn Sie das Werkzeug nicht benutzen.

Dieses Werkzeug besitzt einen

Drehrichtungsumschalter. Drücken Sie auf die Seite A

des Drehrichtungsumschalthebels für Rechtsdrehung,

und auf die Seite B für Linksdrehung.

In der Neutralstellung des Drehrichtungsumschalthebels

kann der Schalthebel nicht betätigt werden.

MONTAGE VORSICHT: Vergewissern Sie sich vor der

Ausführung von Arbeiten am Werkzeug stets,

dass das Werkzeug ausgeschaltet und der Akku

Montage und Demontage des

► Abb.6: 1. Futterschlüssel

Zum Montieren führen Sie den Bohrereinsatz bis

zum Anschlag in das Bohrfutter ein. Ziehen Sie das

Futter von Hand an. Setzen Sie den Futterschlüssel

in jedes der drei Löcher ein, und drehen Sie ihn im

Uhrzeigersinn. Ziehen Sie das Futter in allen drei

Löchern mit gleicher Kraft an.

Führen Sie den Bohrfutterschlüssel zum Demontieren

des Bohrereinsatzes nur in ein Loch ein, und drehen

Sie ihn entgegen dem Uhrzeigersinn, bevor Sie das

Futter von Hand lösen.

Setzen Sie den Futterschlüssel nach Gebrauch wieder

in das Staufach ein.

► Abb.7: 1. Werkzeugaufnahme

Halten Sie das Werkzeug fest, und drehen Sie die

Werkzeugaufnahme entgegen dem Uhrzeigersinn,

um die Futterbacken zu ö󰀨nen. Führen Sie den

Bohrereinsatz bis zum Anschlag in das Futter ein.

Halten Sie das Werkzeug fest, und drehen Sie die

Werkzeugaufnahme im Uhrzeigersinn, um das Futter

Zum Entfernen des Bohrereinsatzes halten Sie das

Werkzeug fest, während Sie die Werkzeugaufnahme

entgegen dem Uhrzeigersinn drehen.

Futterschlüsselhalter

► Abb.8: 1. Futterschlüsselhalter 2. Hakenteil

3. Schlitz 4. Schiene

Um den Futterschlüsselhalter zu montieren, richten Sie

seinen Hakenteil auf das Gehäuse. Führen Sie dann

die Schienen des Futterschlüsselhalters in die Schlitze

des Werkzeuggehäuses ein, bis sie mit einem leisen

Zum Entfernen den Futterschlüsselhalter festhalten und

dann herausnehmen.17 DEUTSCH BETRIEB VORSICHT: Führen Sie den Akku immer voll-

ständig ein, bis er einrastet. Anderenfalls kann er

aus dem Werkzeug herausfallen und Sie oder umste-

hende Personen verletzen.

VORSICHT: Wenn die Drehzahl sehr stark

abfällt, verringern Sie die Last, oder halten

Sie das Werkzeug an, um Beschädigung des

Werkzeugs zu vermeiden.

VORSICHT: Halten Sie das Werkzeug wäh-

rend der Arbeit mit einer Hand am Gri󰀨teil fest.

Beim Bohren in Holz lassen sich die besten Ergebnisse

mit Holzbohrern erzielen, die mit einer Zentrierspitze

ausgestattet sind. Die Zentrierspitze erleichtert das

Bohren, da sie den Bohrereinsatz in das Werkstück

Um Abrutschen des Bohrereinsatzes beim Anbohren zu

vermeiden, empehlt es sich, die Bohrstelle mit einem

Zentrierkörner anzukörnen. Setzen Sie dann die Spitze

des Bohrereinsatzes in die Vertiefung, und beginnen

Verwenden Sie Schneidüssigkeit beim Bohren von

Metall. Eisen und Messing sollten jedoch trocken

Übermäßige Druckausübung auf

das Werkzeug bewirkt keine Beschleunigung der

Bohrleistung. Im Gegenteil; übermäßiger Druck führt zu

einer Beschädigung der Spitze des Bohrereinsatzes und

damit zu einer Verringerung der Leistungsfähigkeit sowie zu

einer Verkürzung der Lebensdauer des Werkzeugs.

Halten Sie daher das Werkzeug mit

festem Gri󰀨 und lassen Sie Vorsicht walten, wenn

der Bohrereinsatz im Begri󰀨 ist, aus dem Werkstück

auszutreten. Beim Bohrungsdurchbruch wirkt ein hohes

Rückdrehmoment auf Werkzeug und Bohrereinsatz.

Ein festsitzender Bohrereinsatz lässt

sich durch einfaches Umschalten der Drehrichtung wieder

herausdrehen. Dabei sollten Sie aber das Werkzeug gut

festhalten, damit es nicht ruckartig herausgestoßen wird.

Spannen Sie Werkstücke stets in einen

Schraubstock oder eine ähnliche Aufspannvorrichtung ein.

Wenn das Werkzeug im Dauerbetrieb

bis zur vollkommenen Entladung des Akkus benutzt

wurde, lassen Sie das Werkzeug vor dem Fortsetzen des

Betriebs mit einem frischen Akku 15 Minuten lang ruhen.

WARTUNG VORSICHT: Vergewissern Sie sich vor

der Durchführung von Inspektions- oder

Wartungsarbeiten stets, dass das Werkzeug aus-

geschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall

Benzin, Waschbenzin, Verdünner, Alkohol oder

dergleichen. Solche Mittel können Verfärbung,

Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses

Produkts zu gewährleisten, sollten Reparaturen und

andere Wartungs- oder Einstellarbeiten nur von Makita-

Vertragswerkstätten oder Makita-Kundendienstzentren

unter ausschließlicher Verwendung von Makita-

Originalersatzteilen ausgeführt werden.

SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder

Vorrichtungen werden für den Einsatz mit dem in

dieser Anleitung beschriebenen Makita-Werkzeug

empfohlen. Die Verwendung anderer Zubehörteile

oder Vorrichtungen kann eine Verletzungsgefahr

darstellen. Verwenden Sie Zubehörteile oder

Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser

Zubehörteile benötigen, wenden Sie sich bitte an Ihre

Makita-Kundendienststelle.

• Futterschlüsselhalter

• Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als

Standardzubehör im Werkzeugsatz enthalten sein.

Sie können von Land zu Land unterschiedlich sein.18 ITALIANO ITALIANO (Istruzioni originali)

DATI TECNICI Modello: DA330D DA331D Capacità di foratura Acciaio 10 mm

► Fig.2: 1. Leva dell’interruttore

► Fig.1: 1. Knap 2. Akku
