ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DA330DZ MAKITA

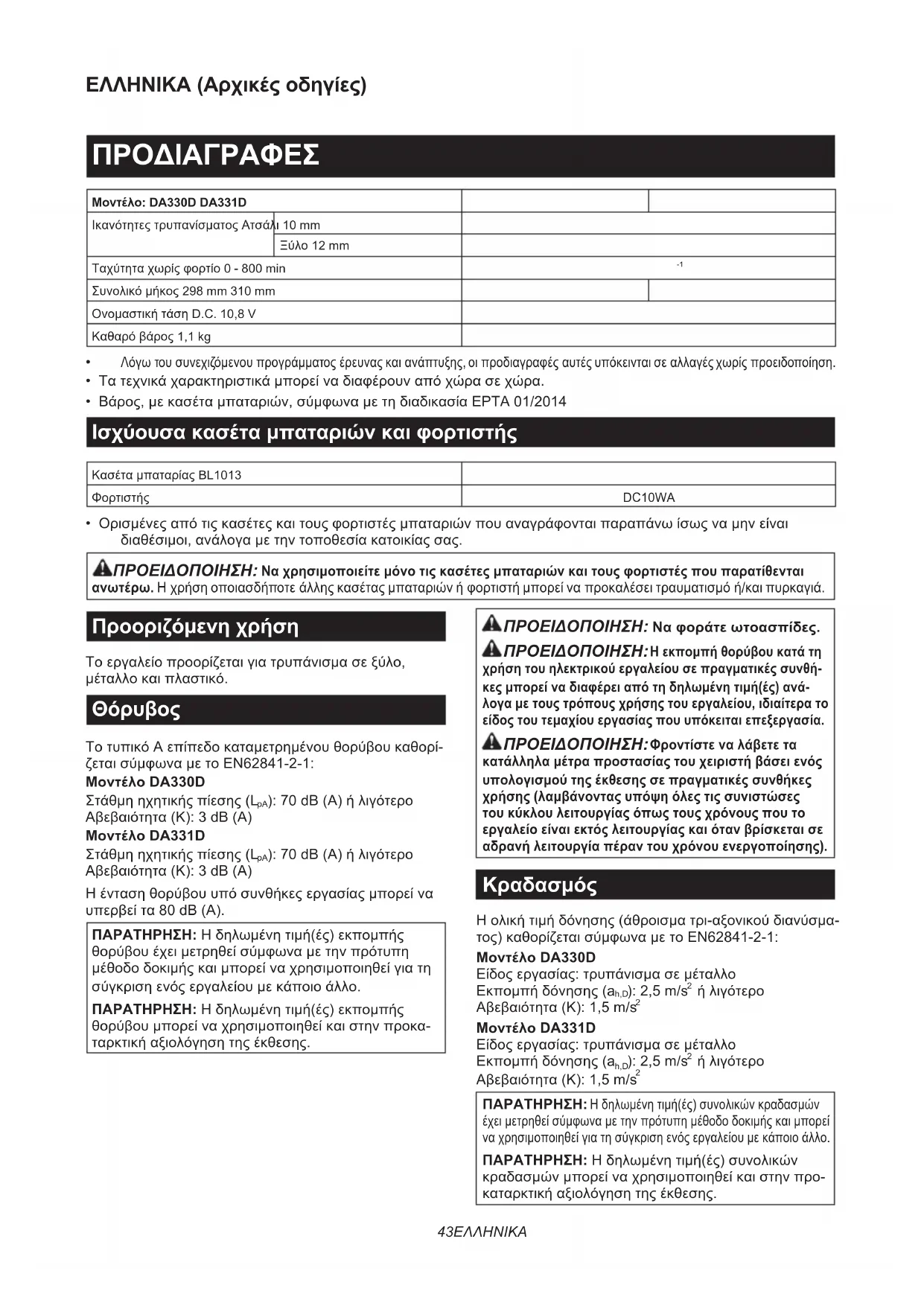

Φορητό γωνιακό τρυπάνι ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 43

ΕΛΛΗΝΙΚΑ (Αρχικές οδηγίες)

Μοντέλο: DA330D DA331D

Ικανότητες τρυπανίσματος Ατσάλι 10 mm

Ταχύτητα χωρίς φορτίο 0 - 800 min

Συνολικό μήκος 298 mm 310 mm

Ονομαστική τάση D.C. 10,8 V

Λόγω του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης, οι προδιαγραφές αυτές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν από χώρα σε χώρα.

• Βάρος, με κασέτα μπαταριών, σύμφωνα με τη διαδικασία EPTA 01/2014

Ισχύουσα κασέτα μπαταριών και φορτιστής

Κασέτα μπαταρίας BL1013

• Ορισμένες από τις κασέτες και τους φορτιστές μπαταριών που αναγράφονται παραπάνω ίσως να μην είναι

διαθέσιμοι, ανάλογα με την τοποθεσία κατοικίας σας.

Να χρησιμοποιείτε μόνο τις κασέτες μπαταριών και τους φορτιστές που παρατίθενται

ανωτέρω. Η χρήση οποιασδήποτε άλλης κασέτας μπαταριών ή φορτιστή μπορεί να προκαλέσει τραυματισμό ή/και πυρκαγιά.

Το εργαλείο προορίζεται για τρυπάνισμα σε ξύλο,

μέταλλο και πλαστικό.

Το τυπικό Α επίπεδο καταμετρημένου θορύβου καθορί-

ζεται σύμφωνα με το EN62841-2-1:

Στάθμη ηχητικής πίεσης (L

): 70 dB (A) ή λιγότερο

Αβεβαιότητα (Κ): 3 dB (A)

Στάθμη ηχητικής πίεσης (L

): 70 dB (A) ή λιγότερο

Αβεβαιότητα (Κ): 3 dB (A)

Η ένταση θορύβου υπό συνθήκες εργασίας μπορεί να

υπερβεί τα 80 dB (A).

ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) εκπομπής

θορύβου έχει μετρηθεί σύμφωνα με την πρότυπη

μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη

σύγκριση ενός εργαλείου με κάποιο άλλο.

ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) εκπομπής

θορύβου μπορεί να χρησιμοποιηθεί και στην προκα-

ταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να φοράτε ωτοασπίδες.

Η εκπομπή θορύβου κατά τη

χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθή-

κες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) ανά-

λογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το

είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

Φροντίστε να λάβετε τα

κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός

υπολογισμού της έκθεσης σε πραγματικές συνθήκες

χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες

του κύκλου λειτουργίας όπως τους χρόνους που το

εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε

αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσμα-

τος) καθορίζεται σύμφωνα με το EN62841-2-1:

Είδος εργασίας: τρυπάνισμα σε μέταλλο

Αβεβαιότητα (Κ): 1,5 m/s

Είδος εργασίας: τρυπάνισμα σε μέταλλο

Αβεβαιότητα (Κ): 1,5 m/s

Η δηλωμένη τιμή(ές) συνολικών κραδασμών

έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί

να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) συνολικών

κραδασμών μπορεί να χρησιμοποιηθεί και στην προ-

καταρκτική αξιολόγηση της έκθεσης.44 ΕΛΛΗΝΙΚΑ

κατά τη χρήση του ηλεκτρικού εργαλείου σε

πραγματικές συνθήκες μπορεί να διαφέρει από

τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους

τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος

του τεμαχίου εργασίας που υπόκειται επεξεργασία.

Φροντίστε να λάβετε τα

κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός

υπολογισμού της έκθεσης σε πραγματικές συνθήκες

χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες

του κύκλου λειτουργίας όπως τους χρόνους που το

εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε

αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Δήλωση συμμόρφωσης ΕΚ

Μόνο για χώρες της Ευρώπης

Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως

Παράρτημα A στο παρόν εγχειρίδιο οδηγιών.

Γενικές προειδοποιήσεις ασφαλείας

για το ηλεκτρικό εργαλείο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προει-

δοποιήσεις ασφάλειας, οδηγίες, εικονογραφήσεις

και προδιαγραφές που παρέχονται με αυτό το

ηλεκτρικό εργαλείο. Η μη τήρηση όλων των οδηγιών

που αναγράφονται κατωτέρω μπορεί να καταλήξει σε

ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιή-

σεις και τις οδηγίες για μελλο-

Στις προειδοποιήσεις, ο όρος «ηλεκτρικό εργαλείο»

αναφέρεται σε ηλεκτρικό εργαλείο που τροφοδοτείται

από την κύρια παροχή ηλεκτρικού ρεύματος (με ηλε-

κτρικό καλώδιο) ή σε ηλεκτρικό εργαλείο που τροφοδο-

τείται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Προειδοποιήσεις ασφάλειας για

Οδηγίες ασφάλειας για όλες τις εργασίες

Να κρατάτε το ηλεκτρικό εργαλείο από τις μονωμέ-

νες επιφάνειες λαβής όταν εκτελείτε εργασίες κατά

τις οποίες το εξάρτημα κοπής μπορεί να έρθει σε

επαφή με κρυμμένα καλώδια. Σε περίπτωση επαφής

του εξαρτήματος κοπής με ηλεκτροφόρο καλώδιο, μπο-

ρεί τα εκτεθειμένα μεταλλικά εξαρτήματα του ηλεκτρικού

εργαλείου να καταστούν τα ίδια ηλεκτροφόρα και να

προκαλέσουν ηλεκτροπληξία στο χειριστή.

Να βεβαιώνεστε πάντοτε ότι στέκεστε σταθερά. Όταν

χρησιμοποιείτε το εργαλείο σε υψηλές τοποθεσίες,

να βεβαιώνεστε ότι δεν βρίσκεται κανένας από κάτω.

3. Κρατήστε το εργαλείο σταθερά.

Μην πλησιάζετε τα χέρια σας σε περιστρεφόμενα μέρη.

5. Μην αφήνετε το εργαλείο σε λειτουργία. Το

εργαλείο πρέπει να βρίσκεται σε λειτουργία

μόνο όταν το κρατάτε.

6. Μην αγγίζετε τη μύτη τρυπανιού ή το τεμάχιο

εργασίας αμέσως μετά τη λειτουργία του εργα-

λείου. Μπορεί να είναι εξαιρετικά θερμά και να

προκληθεί έγκαυμα στο δέρμα σας.

7. Μερικά υλικά περιέχουν χημικά που μπορεί

να είναι τοξικά. Προσέχετε ώστε να αποφεύ-

γετε την εισπνοή σκόνης και την επαφή με το

δέρμα. Ακολουθείτε τα δεδομένα ασφάλειας

υλικού που παρέχονται από τον προμηθευτή.

Αν η μύτη τρυπανιού δεν μπορεί να χαλαρώσει ακόμη

κι αν ανοίξετε τις σιαγόνες, χρησιμοποιήστε τανάλια

για να την τραβήξετε. Σε αυτή την περίπτωση, αν τραβή-

ξετε τη μύτη τρυπανιού με το χέρι σας, μπορεί να έχει ως

αποτέλεσμα τραυματισμό από το κοφτερό άκρο της.

Οδηγίες ασφάλειας όταν χρησιμοποιείτε μακριές

Μην θέσετε σε λειτουργία σε υψηλότερη ταχύτητα

από τη μέγιστη ονομαστική ταχύτητα της μύτης τρυ-

πανιού. Σε υψηλότερες ταχύτητες, η μύτη είναι πιθανό

να λυγίσει αν επιτραπεί να περιστραφεί ελεύθερα χωρίς

να έρχεται σε επαφή με το τεμάχιο εργασίας, έχοντας

ως αποτέλεσμα προσωπικό τραυματισμό.

2. Να αρχίζετε πάντα να τρυπανίζετε σε χαμηλή

ταχύτητα και με τη μύτη τρυπανίσματος σε

επαφή με το τεμάχιο εργασίας. Σε υψηλότερες

ταχύτητες, η μύτη είναι πιθανό να λυγίσει αν επι-

τραπεί να περιστραφεί ελεύθερα χωρίς να έρχεται

σε επαφή με το τεμάχιο εργασίας, έχοντας ως

αποτέλεσμα προσωπικό τραυματισμό.

3. Να ασκείτε πίεση μόνο σε ευθεία γραμμή με

τη μύτη και μην ασκείτε υπερβολική πίεση. Οι

μύτες μπορούν να λυγίσουν προκαλώντας σπά-

σιμο ή απώλεια ελέγχου, έχοντας ως αποτέλεσμα

προσωπικό τραυματισμό.

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στην

άνεση ή στην εξοικείωσή σας με το προϊόν

(που αποκτήθηκε από επανειλημμένη χρήση)

να αντικαταστήσει την αυστηρή τήρηση των

κανόνων ασφαλείας του παρόντος εργαλείου. Η

ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η αμέλεια να ακολουθή-

σετε τους κανόνες ασφάλειας που διατυπώνονται

στο παρόν εγχειρίδιο οδηγιών μπορεί να προκα-

λέσει σοβαρό προσωπικό τραυματισμό.

Σημαντικές οδηγίες ασφάλειας για

1. Πριν χρησιμοποιήσετε την κασέτα μπαταριών,

διαβάστε όλες τις οδηγίες και σημειώσεις

προφύλαξης (1) στον φορτιστή μπαταριών, (2)

στην μπαταρία και (3) στο προϊόν που χρησι-

μοποιεί την μπαταρία.

Μην αποσυναρμολογήσετε την κασέτα μπαταριών.

3. Εάν ο χρόνος λειτουργίας έχει γίνει υπερβο-

λικά βραχύς, σταματήστε τη λειτουργία αμέ-

σως. Αλλιώς, μπορεί να έχει ως αποτέλεσμα

κίνδυνο υπερθέρμανσης, πιθανά εγκαύματα ή

ακόμη και έκρηξη.45 ΕΛΛΗΝΙΚΑ

4. Εάν ηλεκτρολύτης μπει στα μάτια σας, ξεπλύ-

νετέ τα με καθαρό νερό και ζητήστε ιατρική

φροντίδα αμέσως. Αλλιώς, μπορεί να έχει ως

αποτέλεσμα απώλεια της όρασης σας.

5. Μη βραχυκυκλώνετε την κασέτα μπαταριών:

(1) Μην αγγίζετε τους πόλους με οτιδήποτε

(2) Αποφεύγετε να αποθηκεύετε την κασέτα

μπαταριών μέσα σε ένα δοχείο μαζί με

άλλα μεταλλικά αντικείμενα όπως καρφιά,

(3) Μην εκθέτετε την κασέτα μπαταριών στο

Ένα βραχυκύκλωμα μπαταρίας μπορεί να

προκαλέσει μεγάλη ροή ρεύματος, υπερθέρ-

μανση, πιθανά εγκαύματα ακόμη και σοβαρή

6. Μην αποθηκεύετε το εργαλείο και την κασέτα

μπαταριών σε τοποθεσίες όπου η θερμοκρα-

σία μπορεί να φτάσει ή να ξεπεράσει τους

7. Μην καίτε την κασέτα μπαταριών ακόμη και

εάν έχει σοβαρή ζημιά ή είναι εντελώς φθαρ-

μένη. Η κασέτα μπαταριών μπορεί να εκραγεί

8. Προσέχετε να μη ρίξετε κάτω ούτε να χτυπή-

Μη χρησιμοποιείτε μπαταρία που έχει υποστεί ζημία.

10. Οι μπαταρίες ιόντων λιθίου που περιέχονται

υπόκεινται στις απαιτήσεις της νομοθεσίας για

Για εμπορικές μεταφορές, για παράδειγμα από τρίτα

μέρη, πρέπει να τηρούνται οι διαμεταφορείς, οι ειδι-

κές απαιτήσεις στη συσκευασία και η επισήμανση.

Για προετοιμασία του στοιχείου που αποστέλλεται,

είναι απαραίτητο να συμβουλευτείτε έναν ειδικό

για επικίνδυνα υλικά. Επίσης, τηρήστε τους πιθα-

νούς, πιο αναλυτικούς εθνικούς κανονισμούς.

Καλύψτε με αυτοκόλλητη ταινία ή κρύψτε τις

ανοικτές επαφές και συσκευάστε την μπαταρία με

τρόπο που να μην μπορεί να μετακινείται μέσα στη

11. Όταν απορρίπτετε την κασέτα μπαταριών,

αφαιρέστε την από το εργαλείο και διαθέστε

την σε ένα ασφαλές μέρος. Τηρήστε τους

τοπικούς κανονισμούς που σχετίζονται με τη

διάθεση της μπαταρίας.

12. Χρησιμοποιήστε τις μπαταρίες μόνο με τα

προϊόντα που καθορίζει η Makita. Αν τοποθετή-

σετε τις μπαταρίες σε μη συμβατά προϊόντα μπο-

ρεί να έχει ως αποτέλεσμα πυρκαγιά, υπερβολική

θερμότητα, έκρηξη ή διαρροή ηλεκτρολύτη.

13. Αν δεν χρησιμοποιείτε το εργαλείο για μεγάλο

χρονικό διάστημα, πρέπει να βγάλετε την

μπαταρία από το εργαλείο.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε μόνο γνήσιες

μπαταρίες της Makita. Η χρήση μη γνήσιων μπατα-

ριών Makita, ή μπαταριών που έχουν τροποποιηθεί,

μπορεί να έχει ως αποτέλεσμα τη ρήξη της μπατα-

ρίας, προκαλώντας πυρκαγιά, προσωπικό τραυματι-

σμό και βλάβη. Επίσης, θα ακυρωθεί η εγγύηση της

Makita για το εργαλείο και φορτιστή Makita.

Συμβουλές για τη διατήρηση της

μέγιστης ζωής μπαταρίας

1. Φορτίζετε την κασέτα μπαταριών πριν από την

πλήρη αποφόρτισή της. Πάντοτε να σταματάτε

τη λειτουργία του εργαλείου και να φορτίζετε

την κασέτα μπαταριών όταν παρατηρείτε μειω-

μένη ισχύ εργαλείου.

2. Ποτέ μην επαναφορτίζετε μια πλήρως φορ-

τισμένη κασέτα μπαταριών. Η υπερφόρτιση

μειώνει την ωφέλιμη ζωή της μπαταρίας.

3. Να φορτίζετε την κασέτα μπαταριών σε θερ-

μοκρασία δωματίου, δηλαδή στους 10°C έως

40°C. Αφήστε μια θερμή κασέτα μπαταριών να

κρυώσει πριν την φορτίσετε.

ΠΡΟΣΟΧΗ: Να φροντίζετε πάντα για την απε-

νεργοποίηση του εργαλείου και την αφαίρεση της

κασέτας μπαταρίας, πριν από οποιαδήποτε ρύθ-

μιση ή έλεγχο της λειτουργίας του.

Τοποθέτηση ή αφαίρεση της

ΠΡΟΣΟΧΗ: Να σβήνετε πάντα το εργαλείο

πριν τοποθετήσετε ή αφαιρέσετε την κασέτα

ΠΡΟΣΟΧΗ: Κρατήστε το εργαλείο και την

κασέτα μπαταριών σταθερά κατά την τοποθέτηση

ή αφαίρεση της κασέτας μπαταριών. Εάν δεν κρα-

τάτε το εργαλείο και την κασέτα μπαταριών σταθερά

μπορεί να γλιστρήσουν από τα χέρια σας και να προ-

κληθεί βλάβη στο εργαλείο και την κασέτα μπαταριών

και προσωπικός τραυματισμός.

► Εικ.1: 1. Κουμπί 2. Κασέτα μπαταριών

Για να βγάλετε την κασέτα μπαταρίας, τραβήξτε την

από το εργαλείο καθώς πατάτε τα κουμπιά και στις δύο

πλευρές της κασέτας.

Για να τοποθετήσετε την κασέτα μπαταριών, κρατήστε

την ώστε το μπροστινό σχήμα της κασέτας μπαταριών

να προσαρμόζεται σε αυτό του ανοίγματος για την

τοποθέτηση της μπαταρίας και ολισθήστε τη στη θέση

της. Να την εισαγάγετε μέχρι τέρμα ώστε να ασφαλίσει

στη θέση της, γεγονός που υποδεικνύεται με έναν χαρα-

ΠΡΟΣΟΧΗ: Να εισαγάγετε πάντα την κασέτα

μπαταριών έως το τέρμα, μέχρι να ασφαλίσει στη

θέση της. Σε αντίθετη περίπτωση, μπορεί να πέσει

κατά λάθος από το εργαλείο και να τραυματίσει εσάς

ή κάποιον παρευρισκόμενο.

ΠΡΟΣΟΧΗ: Μην τοποθετείτε την κασέτα μπατα-

ριών με βία. Εάν η κασέτα δεν ολισθαίνει με ευκολία,

τότε δεν έχει τοποθετηθεί κατάλληλα.46 ΕΛΛΗΝΙΚΑ

Σύστημα προστασίας μπαταρίας

Το εργαλείο είναι εξοπλισμένο με σύστημα προστασίας

της μπαταρίας. Αυτό το σύστημα αποκόπτει αυτόματα

την ισχύ προς το μοτέρ για να παραταθεί η διάρκεια

Το εργαλείο σταματάει αυτόματα κατά τη διάρκεια της

λειτουργίας αν το εργαλείο ή/και η μπαταρία βρεθούν

κάτω από τις παρακάτω συνθήκες:

Το εργαλείο λειτουργεί με τρόπο ώστε να αναγκάζεται

να καταναλώνει ασυνήθιστα υψηλό ρεύμα.

Σε αυτή την κατάσταση, αφήστε τη σκανδάλη διακόπτη

στο εργαλείο και διακόψτε την εφαρμογή που προκαλεί

την υπερφόρτωση του εργαλείου. Στη συνέχεια, τρα-

βήξτε ξανά τη σκανδάλη διακόπτη για επανεκκίνηση.

Χαμηλή τάση μπαταρίας:

Η υπόλοιπη χωρητικότητα μπαταρίας είναι πολύ χαμηλή

και το εργαλείο δεν λειτουργεί. Αν τραβήξετε τη σκαν-

δάλη διακόπτη, το μοτέρ θα τεθεί ξανά σε λειτουργία

αλλά θα σταματήσει σύντομα. Σε αυτή την περίπτωση,

αφαιρέστε και επαναφορτίστε την μπαταρία.

ΠΡΟΣΟΧΗ: Πριν τοποθετήσετε την κασέτα

μπαταρίας μέσα στο εργαλείο, να ελέγχετε πάντα

να δείτε αν ο μοχλός διακόπτης ενεργοποιείται

κανονικά και επιστρέφει στη θέση «OFF» όταν

ΠΡΟΣΟΧΗ: Βεβαιωθείτε να κρατάτε το εργαλείο

σταθερά πριν σβήσετε το εργαλείο.

► Εικ.2: 1. Μοχλός διακόπτης

Για να ξεκινήσετε το εργαλείο, απλώς τραβήξτε το μοχλό

διακόπτη. Η ταχύτητα του εργαλείου αυξάνει αν αυξή-

σετε την πίεση στο μοχλό διακόπτη. Ελευθερώστε το

μοχλό διακόπτη για να σταματήσει.

Άναμμα της μπροστινής λάμπας

ΠΡΟΣΟΧΗ: Μην κοιτάζετε κατευθείαν μέσα στο

φως ή στην πηγή φωτός.

Για το μοντέλο DA330D

Για το μοντέλο DA331D

Τραβήξτε το μοχλό διακόπτη για να ανάψετε τη λάμπα.

Η λάμπα εξακολουθεί να είναι αναμμένη όσο τραβάτε

το μοχλό διακόπτη. Η λάμπα σβήνει μόλις αφήσετε το

ΠΑΡΑΤΗΡΗΣΗ: Χρησιμοποιήστε ένα στεγνό πανί για

να σκουπίσετε τη σκόνη από το φακό της λάμπας.

Προσέχετε να μη γρατζουνίσετε το φακό της λάμπας,

επειδή μπορεί να μειωθεί η ένταση του φωτισμού.

Δράση διακόπτη αντιστροφής

► Εικ.5: 1. Μοχλός διακόπτης αντιστροφής

ΠΡΟΣΟΧΗ: Να ελέγχετε πάντα τη διεύθυνση

περιστροφής πριν από τη λειτουργία.

ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε τον διακόπτη

αντιστροφής μόνο αφού το εργαλείο σταματήσει

εντελώς. Η αλλαγή της διεύθυνσης περιστροφής

πριν σταματήσει το εργαλείο μπορεί να προκαλέσει

ΠΡΟΣΟΧΗ: Όταν δεν χρησιμοποιείτε το εργα-

λείο, να βάζετε πάντα το μοχλό διακόπτη αντι-

στροφής στην ουδέτερη θέση.

Αυτό το εργαλείο διαθέτει έναν διακόπτη αντιστροφής

για να αλλάζετε τη διεύθυνση περιστροφής. Πιέστε το

μοχλό διακόπτη αντιστροφής από την πλευρά Α για

δεξιόστροφη περιστροφή ή από την πλευρά Β για αρι-

στερόστροφη περιστροφή.

Όταν ο μοχλός διακόπτης αντιστροφής είναι στην

ουδέτερη θέση, ο μοχλός διακόπτης δεν μπορεί να

ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργα-

λείο είναι σβηστό και η κασέτα μπαταρίας έχει

αφαιρεθεί πριν εκτελέσετε κάποια εργασία στο

Τοποθέτηση ή αφαίρεση μύτης

Προαιρετικό αξεσουάρ

Για το μοντέλο DA330D

► Εικ.6: 1. Κλειδί σφιγκτήρα

Για να τοποθετήσετε μια μύτη τρυπανιού, τοποθετήστε

τη στο σφιγκτήρα όσο περισσότερο γίνεται. Σφίξτε το

σφιγκτήρα με το χέρι. Τοποθετήστε το κλειδί σφιγκτήρα

σε κάθε μία από τις τρεις οπές και σφίξτε δεξιόστροφα.

Βεβαιωθείτε να σφίξετε ομοιόμορφα και τις τρεις οπές

Για να βγάλετε τη μύτη τρυπανιού, περιστρέψτε αρι-

στερόστροφα το κλειδί σφιγκτήρα σε μία μόνο οπή και

κατόπιν ξεσφίξτε το σφιγκτήρα με το χέρι.

Μετά τη χρήση, επιστρέψτε το κλειδί σφιγκτήρα στο

χώρο φύλαξής του στο εργαλείο.

Για το μοντέλο DA331D

Κρατήστε το εργαλείο σταθερά και γυρίστε το τσοκ

αριστερόστροφα για να ανοίξετε τις σιαγόνες του σφι-

γκτήρα. Τοποθετήστε τη μύτη τρυπανιού στο σφιγκτήρα

μέχρι τέρμα. Κρατήστε σταθερά το εργαλείο και γυρίστε

το τσοκ δεξιόστροφα για να σφίξετε το σφιγκτήρα.

Για να αφαιρέσετε τη μύτη τρυπανιού, κρατήστε στα-

θερά το εργαλείο και γυρίστε το τσοκ αριστερόστροφα.47 ΕΛΛΗΝΙΚΑ

Υποδοχή κλειδιού σφιγκτήρα

Για το μοντέλο DA330D

► Εικ.8: 1. Υποδοχή κλειδιού σφιγκτήρα 2. Τμήμα

γάντζου 3. Σχισμή 4. Ράγα

Για να τοποθετήσετε την υποδοχή του κλειδιού σφι-

γκτήρα, στρέψτε το τμήμα του γάντζου προς το περί-

βλημα. Μετά τοποθετήστε τις ράγες της υποδοχής του

κλειδιού σφιγκτήρα μέσα στις σχισμές του περιβλήμα-

τος εργαλείου μέχρι να ασφαλίσουν στη θέση τους με

ένα χαρακτηριστικό ήχο.

Για αφαίρεση, κρατήστε την υποδοχή του κλειδιού σφι-

γκτήρα και μετά βγάλτε τη.

ΠΡΟΣΟΧΗ: Να εισαγάγετε πάντα την κασέτα

μπαταριών έως το τέρμα, μέχρι να ασφαλίσει στη

θέση της. Σε αντίθετη περίπτωση, μπορεί να πέσει

κατά λάθος από το εργαλείο και να τραυματίσει εσάς

ή κάποιον παρευρισκόμενο.

ΠΡΟΣΟΧΗ: Όταν το εργαλείο λειτουργεί πολύ

δυνατά, μειώστε το φορτίο ή σταματήστε τη

λειτουργία του εργαλείου για να αποφύγετε την

πρόκληση ζημιάς στο εργαλείο.

ΠΡΟΣΟΧΗ: Όταν χρησιμοποιείτε το εργαλείο,

κρατήστε το εργαλείο σταθερά με το ένα χέρι στη

χειρολαβή του εργαλείου.

Για το μοντέλο DA330D

Για το μοντέλο DA331D

Λειτουργία τρυπανιού

Όταν τρυπανίζετε σε ξύλο, έχετε καλύτερα αποτελέ-

σματα με μύτες για ξύλο εξοπλισμένες με βίδα οδήγη-

σης. Η βίδα οδήγησης κάνει το τρυπάνισμα ευκολότερο

επειδή τραβάει τη μύτη τρυπανιού μέσα στο τεμάχιο

Τρυπάνισμα σε μέταλλο

Για να μην ολισθήσει μια μύτη τρυπανιού όταν ξεκι-

νάτε τη δημιουργία μιας οπής, κάντε ένα κοίλωμα με

πόντα και σφυρί στο σημείο όπου θα τρυπανίσετε.

Τοποθετήστε τη μύτη τρυπανιού στο κοίλωμα και ξεκινή-

Όταν τρυπανίζετε μέταλλα, χρησιμοποιήστε λιπαντικό

κοπής. Εξαίρεση αποτελούν το σίδερο και ο χάλυβας τα

οποία θα πρέπει να τρυπανίζετε στεγνά.

Η υπερβολική πίεση στο εργαλείο δεν επι-

ταχύνει τη διάτρηση. Στην πραγματικότητα, αυτή η υπερβολική

πίεση προκαλεί ζημία στο άκρο της μύτης τρυπανιού, μείωση της

απόδοσης όπως και της διάρκειας ζωής του εργαλείου.

Κρατήστε σταθερά το εργαλείο και προ-

σέχετε ιδιαίτερα τη στιγμή που η μύτη τρυπανιού διέρχεται

από το άλλο άκρο της οπής. Ασκείται τεράστια δύναμη στο

εργαλείο/μύτη τρυπανιού τη στιγμή που διαπερνάται η οπή.

Μπορείτε να αφαιρέσετε μια μπλοκαρισμένη

μύτη τρυπανιού με απλή ρύθμιση του διακόπτη αντιστροφής

στη θέση αντίστροφης περιστροφής, ώστε η μύτη να οπισθο-

χωρήσει. Ωστόσο, το εργαλείο μπορεί να οπισθοχωρήσει έξω

από την οπή απότομα, αν δεν το κρατάτε σταθερά.

Να ασφαλίζετε πάντα τα τεμάχια εργα-

σίας σε μέγγενη ή παρόμοια διάταξη συγκράτησης.

Αν το εργαλείο λειτουργεί συνεχό-

μενα έως ότου αποφορτιστεί η κασέτα μπαταριών,

αφήστε το εργαλείο σβηστό για 15 λεπτά πριν

συνεχίσετε την εργασία με καινούργια μπαταρία.

Πριν την εκτέλεση εργασιών επιθεώρη-

σης ή συντήρησης, πάντοτε να βεβαιώνεστε ότι η συσκευή

απενεργοποιήθηκε και η κασέτα μπαταριών έχει αφαιρεθεί.

ΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε ποτέ βεν-

ζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή

παρόμοιες ουσίες. Μπορεί να προκληθεί απο-

χρωματισμός, παραμόρφωση ή ρωγμές.

Για τη διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του

προϊόντος, οι επισκευές και οποιαδήποτε άλλη εργασία

συντήρησης ή ρύθμισης πρέπει να εκτελούνται από εξου

σιοδοτημένα ή εργοστασιακά κέντρα εξυπηρέτησης της

Makita, χρησιμοποιώντας πάντοτε ανταλλακτικά της Makita.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

Αυτά τα εξαρτήματα ή προσαρτήματα

συνιστώνται για χρήση με το εργαλείο Makita που περι-

γράφτηκε στις οδηγίες αυτές. Η χρήση οποιωνδήποτε

άλλων εξαρτημάτων ή προσαρτημάτων μπορεί να προκαλέσει

κίνδυνο τραυματισμού σε άτομα. Να χρησιμοποιείτε τα εξαρτή-

ματα ή προσαρτήματα μόνο για την χρήση που προορίζονται.

Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισσότερες

πληροφορίες σε σχέση με αυτά τα εξαρτήματα, αποταν-

θείτε στο τοπικό σας κέντρο εξυπηρέτησης Makita.

• Υποδοχή κλειδιού σφιγκτήρα

• Πλαστική θήκη μεταφοράς

• Γνήσια μπαταρία και φορτιστής της Makita

: Μερικά στοιχεία στη λίστα μπορεί να

συμπεριλαμβάνονται στη συσκευασία εργαλείου ως στάνταρ

εξαρτήματα. Μπορεί να διαφέρουν ανάλογα με τη χώρα.48 TÜRKÇE TÜRKÇE (Orijinal talimatlar)

TEKNİK ÖZELLİKLER Model: DA330D DA331D Delme kapasiteleri Çelik 10 mm
