BEDIENUNGSANLEITUNG FSC 1.6 Q Fein

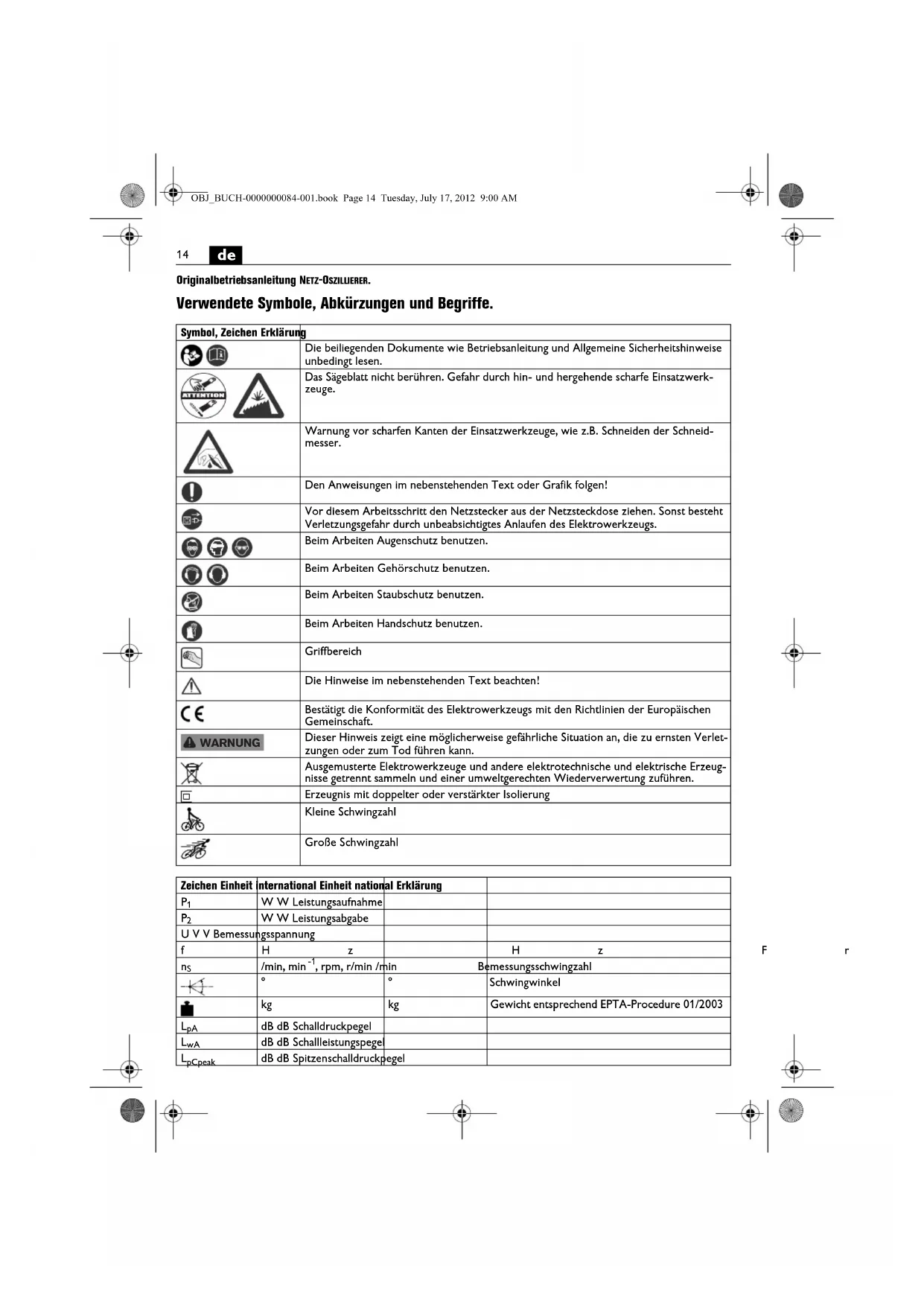

Originalbetriebsanleitung NETZ-OSZILLIERER.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
	Das Sägeblatt nicht berühren. Gefahr durch hin- und hergehende scharfe Einsatzwerk-zeuge.
	Warnung vor scharfen Kanten der Einsatzwerkzeuge, wie z.B. Schneiden der Schneid-messer.
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Vor thisem Arbeitsschrift den Netzstecker aus der Netzsteckdoseziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Staubschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Griffbereich
	Die Hinweise im nebenstehenden Text beachten!
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
WARNING	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet-zungen oder zum Tod führen kann.
	Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug-nisse getrenntSAMmeln und einer umweltgerechten Wiederverwertung zuführren.
	Erzeugnis mit doppelter oder verstärkter Isolierung
	Kleine Schwingzahl
	Große Schwingzahl

Zeichen Einheit	International Einheit national	Erklärung
P1	W W Leistungsaufnahme
P2	W W Leistungsbagabe
U V V Bemessungsspannung
f	H z		H z
ns	/mIn, min-1, rpm, r/min /min	Bemessungsschwingingzahl
- k	°	°	Schwingwinkel
	kg	kg	Gewicht entsprechend EPTA-Procedure 01/2003
LpA	dB dB Schalldruckpegel
LwA	dB dB Schalleistungspegel
LpCpeak	dB dB Spitzenschalldruckpegel

de

15

Zeichen Einheit international Einheit national Erklärung
K... Unsicherheit
a	m/s2	m/s2	Schwingungsemissionswert nach EN 60745 (Vektorsumme dreler Richtungen)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitsystem SI.

Zu ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitschinweise und Anweisungen. Versaumnisse bei

der Einhaltung der Sicherheitsinwerte und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Verwenden Sie these Elektrowerkezeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweis" (Schrif

tennummer 3 41 30 054 06 1) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannen Unterlagen zum späteren Gebrauch auf und überriichen Sie diese bel einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlagigen nationalen Arbeitssschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

handgefuhretes Elektrowerkzeug zum Einsatz ohne Wasserzufuhr in wettergeschutzter Umgebung mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehor.

FSC1.6X/FSC1.6Q:

zum Schneiden von Polyurethan-Kleberaupen beim Ausglasen von PKW, Lastkraftwagen und Bussen
- zum Sagen von Karosserieblechen und zum Entfernen von Unterbodenschutz-Materialien
- zum Schleifen von Karosserletellen

FSC2.0Q

zum Sagen von Holz (max. 78 mm), Kunststoff, Glasfaserverstandärter Kunststoff (GFK) und zum Sagen von Blechen (max. 1 mm)
zum Austrennen von Fliesenfugen und Raspeln oder Schaben von Fliesenklebern oder Teppichbodenresten
zum Schneiden von elastischen Dichtstoffen (Silikon oder Acryl) im Fassadenbereich und zum Aufraufen von Fugenflanken
- für Schleif- oder Raspelarbeiten von kleineren Flächen

Dieses Elektrowerkzeug ist auch für den Gebrauch an Wechselstromgeneratoren mit ausrechender Leistung gedacht, die der Norm ISO 8528, Ausfuhrungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10% überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator.

Spezielle Sicherheitshinweise.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallere Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stahlen Unterlage zu sichern und abzustieten. Wenn Sie das Werkstück nur von Hand oder gegen ihren Körper halten, befindet es sich in einer instabilen Lage, die zum Verlust der Kontrolle führen kann.

Greifen Sie das Elektrowerkzeug so sicher, dass Ihr Körper, insbesondere beim Arbeitsen mit in den Griffbereich gerichteten Einsatzwerkeugen wie Sägeblätter oder Schneidwerkzeuge, niemals in Berührung mit dem Einsatzwerkzeug kommt. Berührung von scharfen Schneiden oder Kanten kann zur Verletzung führen.

Tragen Sie personliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staub-maske, Gehorschutz, Schutzhandschufe oder Spezial-schurz, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpm geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautom Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder hellbe Einsatzwirkzeuge.

EsistverbotenschilderrundZeichenaufdasElektrowerk- zeugzschraubenoderzniieten.Eine beschadigteIso-lierung bietet keinen Schutz gegen elektrischen Schlag. VerwendenSieKlebeschilder.

Reinigen Sie regelmäßige die Lüftungssoffnungen des Elektrwerkezeugs mit nichtmetallischen Werkzeugen. Das Motoregläbe zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Empfehlung: Betrieben Sie das Elektronerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger.

Umgang mit gefährdenden Stauben

Bei Werkstoff abtragenden Arbeitsvorgängen mit thisem Werkzeug entstehen Stäube, die gefährlich sein konnen. Berühren oder Einatmen von einzelnen Stauben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikatpartikeln von gesteinhaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifouilling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stauben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimme Absaugung sowie personliche Schutzausrüstungen und sorgen Sie für eine gute Belüfung des Arbeitsplatzes. Überlassen Sie das Bearbeitern von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen konnen sich unter ungünstigen Bedingungen selbst entsetztener oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elektrowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerat abgescheltet ist oder bereits lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsstablaufe.

Emissionswerte für Vibration

Vibration	α
Einstufung der FEIN-Einsatzwerk-zeuge nach Vibrationsklasse	Bewertete Beschleunigung*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Ka	3 2
* Dese Werte basieren auf einem Arbeitszyklus bestehend aus Leerlauf- und Vollastbetrieb mit gleicher Dauer. Die dem Einsatzwerkzeug zugeordnete Vibrationsklasse entnahme Sie dem beiliegendem Blatt 3 41 30 213 06 2.

Bedienungshinweise.

Werkzeugwechsel FSC1.6Q/FSC2.0Q (siehe Seite 5).

Verwenden Sie kein Zubehor, das von FEIN nicht speziell für diese Elektrowerkzeug vorgesehen und empfehlen wurde. Verwendung des nicht original FEIN-Zubehörs führt zur Überhitzung des Elektrowerkzeugs und dessen Zerstörung.

Verwenden Sie beim Wechsel eines Einsatzwirkzeugs mit scharfen Schnittkanten die Abdeckung 32174011000 zum Schutz gegen Handverletzungen.

Drieken Sie das Befestigungselement bis zum Anschlag fest ein. Danach schlieben Sie den Spannhabel.

Bewahren Sie ihre Hand und Finger vor Quetschungen beim Zurückschwenken des Spannhebels. Der Spannhebel schwenkt durch Federkraft ergnisch zurrück.

Weitere Bedienungshinweise.

Führn Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.

Scharfen Sie die gebrauchten und auch neuen Messer vor dem Einsatz mit einem Scharfstein.

Das Anzeichen fur abgenutzte Messer ist eine deutlich gestiegene notwendige Vorschubkraft bei geringerem Arbeitsfortschnitt.

Das Einsatzwerkzeug ist in 30^ -Schritten versetzbar und kann in der gunstigsten Arbeitsposition befestigt werden. Führn Sie die geraden, gebogenen oder gekröpften Schneidmesser rechtwinklig zum Fensterflansch, siehe Seite 11-12, Messer A - D.

Achten Sie bei den U-förmigen Schneidmessern darauf, dass der Steg des Schneidmessers parallel zur Fahrzeug-scheibe geführt wird, siehe Seite 12, Messer E - F. Das SchabmesserClient dem Zurückschneiden der Klebereste auf dem Fensterflansch bzw. der Scheibe. Schneiden Sie vor einer Neuverklebung der Fahrzeugsscheibe die Restraupe auf ca. 2mm Höhe zurück, siehe Seite 12, Messer G.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metalten leitfahiger

Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beinträchtigt werden. Blasen Sie früig den Innenaum des Elektrowerkzeugs durch die Luftungsschlitze mit trockener und ölfreier Drucklauf aus und schalten Sie einen Fehlerstrom-Schutzschalter (Fl) vor.

Wenn die Anschlussleitung des Elektrowerkzeugs beschadigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzel werden, die uber den FEIN-Kundendienst erhältlich ist.

Die aktuelle Ersatzteilliste diesen Elektrowerkzeuge finden Sie im Internet unter www.fein.com.

Folgende Teile können Sie bei Bedarf selbst ausauschen: Einsatzwerkzeug, Befestigungselement (FSC1.6Q/ FSC2.0Q)

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gitt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin-gens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantierklarung.

Im Lieferumfang His Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschreibenen oder abgebildeten Zubehörns enthalten sein.

Konformitätserklarung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass diese Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlagigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. FEIN GmbH, C-DB IA, D-73529 Schwabisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehor einer umweltgerechten Wiederverwertung zuführen.

Original Instructions for CORDED OscILLATOR.

D-73529 Schwabisch Gmünd

C. & E. FEIN GmbH, C-DB 1A.

D-73529 Schwabisch Gmünd
