| Produkttyp | Einbaubackofen |
| Marke | Gorenje |
| Modell | BOP7303AX |
| Abmessungen (B x T x H) | 598 x 565.5 x 600.3 mm |
| Volumen | 61 Liter |
| Stromversorgung | 220-240 V, 50/60 Hz, 2.9-3.4 kW |
| Anzahl der Funktionen | 8 (traditionell, Heißluft, Grill, Grill mit Lüfter, Pizza, Auftauen, Vorheizen, Pyrolyse) |
| Reinigungsart | Pyrolytisch (bis 465 °C) |
| Maximaltemperatur | 465 °C (Pyrolyse) |
| Bedienungsart | Elektronisch mit Programmierer |
| Display | Digitalbildschirm |
| Sicherheit | Bedienungssperre (Kindersicherung), Türverriegelung bei Pyrolyse |
| Mitgeliefertes Zubehör | Rost, Fettpfanne, Drehspieß |
| Installationstyp | Einbaugerät (Nische 600 mm breit) |
| Gewicht | Ca. 35 kg (Schätzung) |
| Energieeffizienzklasse | A (Schätzung) |
| Farbe | Edelstahl |
Häufig gestellte Fragen - BOP7303AX GORENJE
Benutzerfragen zu BOP7303AX GORENJE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ofen kostenlos im PDF-Format! Finden Sie Ihr Handbuch BOP7303AX - GORENJE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BOP7303AX von der Marke GORENJE.
BEDIENUNGSANLEITUNG BOP7303AX GORENJE
GEBRAUCHSANLEITUNG FÜR PYROLYTISCHE EINBAUBACKOFEN MOD. BOP7303 - BOP8526 - BOP8826
INSTRUCTIONS POUR L'USAGE DES FOURS A ENCASTREMENT PYROLITIQUE MOD. BOP7303 - BOP8526 - BOP8826
BRUGSANVISNING TIL INDBYGNINGSOVNE MED PYROLYSE MOD. BOP7303 - BOP8526 - BOP8826
KÄYTTÖOHJEET KAAPISTOON UPOTETUILLE PYROLYYSI-PUHDISTUS BOP7303 - BOP8526 - BOP8826
UPUTE ZA UPORABU I ODRŽAVANJE UGRADBENA PEĆNICA MOD. BOP7303 - BOP8526 - BOP8826
NÁVOD NA OBSLUHU A ÚDRŽBU VSTAVANÁ RÚRA MOD. BOP7303 - BOP8526 - BOP8826
VESTAVNÁ TROUBA MOD. BOP7303 - BOP8526 - BOP8826
BRUKSANVISNING OCH SKÖTSELANVISNING FÖR INBYGGDA UGNAR BOP7303 - BOP8526 - BOP8826
BRUKS- OG VEDLIKEHOLDSANVISNING FOR INNBYGGINGSOVNER BOP7303 - BOP8526 - BOP8826
Dieses Produkt darf am Ende seiner Lebensdauer nich über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
FR
Installationsanweisungen
Sicherheitsanweisungen und Hinweise
Die in der vorliegenden Anleitung enthaltenen Anweisungen vor der ersten Benutzung des Backofens genau lesen, um über alle Informationen zu verfügen, die für eine sichere Installation, eine korrekte Benutzung und die Pflege Ihres Geräts notwendig sind.
Dieses Gerät muss von Fachpersonal nach den Herstelleranweisungen installiert werden.
Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch eine unkorrekte oder ungenügende Installation des Geräts verursacht werden. Sicher stellen, dass Spannung und Frequenz der elektrischen Versorgung mit den Daten übereinstimmen, die auf dem Kennschild am vorderen Rand des Backofens angegeben sind.
Wichtiger Hinweis: dieses Gerät muss geerdet werden.
Unsere Firma übernimmt keinerlei Haftung im Falle eines Defekts in der Verbindung zur Erde oder im Falle einer Erdung, die den gültigen Vorschriften nicht entspricht.
Vor Reparatur- oder Wartungsarbeiten die elektrische Versorgung durch Betätigung des Schalters oder der Hauptschalttafel abschalten. Da es im Sinne unserer Betriebspolitik ist, unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, dieselben ohne vorherige Benachrichtigung zu regulieren oder zu ändern. Während des Betriebs des Backofens werden die Außenfläche und das Glas sehr heiß; um Verbrennungen und Verletzungen zu vermeiden, nicht zulassen, dass sich Kinder dem Backofen nähern. Dieses Gerät darf von Kleinkindern und Unverantwortlichen ohne Beaufsichtigung nicht benutzt werden. Kleinkinder dürfen mit dem Gerät nicht spielen.
Alte Leute oder Behinderte müssen kontrolliert werden, wenn sie den Backofen benutzen. Falls unter dem Backofen eine Schublade vorgesehen ist, so darf diese nicht funktionieren und muss eine vorgetäuschte Front haben.
Auf keinen Fall darf entzündbares Material in der Schublade unter dem Einbauofen aufbewahrt werden, da es Feuer fangen könnte. Keine schweren Gegenstände auf die geöffnete Tür legen und sich nicht auf die Tür setzen, da die Scharniere beschädigt werden könnten. Den Backofen beim Kochen mit Öl oder Fett nicht unbewacht lassen, da Brandgefahr besteht. Um eine Beschädigung der emaillierten Innenfläche zu vermeiden, keine Pfannen oder Kochtopfe auf den Boden des Backofens legen und die Ofenbasis nicht mit Alufolie zudecken.
Beim Kochen erzeugen Lebensmittel auf natürliche Weise Dampf, der herausgelassen wird, um Ablagerungen im Ofen zu vermeiden. Dieser Dampf kann sich in Wassertropfen verflüssigen, die sich auf den kalten Außenteilen des Ofens ablagern, daher könnte es notwendig sein, diese Feuchtigkeit mit einem weichen Tuch zu entfernen, damit die Außenfläche des Ofens nicht entfärbt oder zu schmutzig wird.
Bevor der Backofen zum ersten Mal benutzt wird
Das Gerät vor der Reinigung ausschalten, indem der Schalter an der Mauer betätigt oder die Hauptversorgung abgeschaltet wird. Alle Verpackungs- und Zubehörteile aus dem Ofen nehmen. Die Innenfläche des Backofens mit warmem Wasser und einem neutralen Reinigungsmittel reinigen. Sorgfältig mit einem feuchten Tuch nachwischen. Die Backbleche und die Zubehörteile im Geschirrspüler oder mit warmem Wasser und einem neutralen Reinigungsmittel waschen, dann sorgfältig trocknen.
Technische Daten
Dieses Gerät ist mit den EWG-Richtlinien 72/23, 93/68 EMC und 89/336 konform.
Vorschriftsmäßige Spannung
≈ 220-240 V Phase + Nullleiter.
Abmessungen des Einbaubackofens (mm) :
Länge : 598
Tiefe : 565,5
Höhe : 600,3
Volumen : 61 Liter
Leistungsaufnahme des Backdfens : 2,9 – 3,4 kW
Einbau des Backofens im Möbel
WICHTIG : das Gerät muss korrekt nach den Anweisungen der Herstellerfirma und von Fachpersonal installiert werden. Vor Reparatur- oder Wartungsarbeiten muss das Gerät von der elektrischen Versorgung abgetrennt werden.
ELEKTRISCHER ANSCHLUSS : Vor dem Anschluss des Geräts an der elektrischen Versorgung ist sicher zu stellen, dass :
- die Spannung jener entspricht, die auf dem Kennschild am Rand des Backofens angegeben ist;
- die Überlast- und Schutzvorrichtung und das Versorgungsnetz des Haushalts der Belastungsspannung des Geräts standhalten (siehe Kennschild);
- die Versorgungsanlage mit einer effizienten Erdung und allpoliger Steckdose oder Schalter mit mindestens 3 mm Abstand zwischen den Kontakten versehen ist, die auch nach der Installation leicht zugänglich sein muss;
- falls die Steckdose nicht leicht zugänglich ist, muss die Installation mit einem allpoligen Schalter mit Abstand zwischen den Kontakten von oder über 3 mm erfolgen.
Falls ein längeres Versorgungskabel notwendig ist, muss dieses ein Kabel Typ H05RR-F mit einem Mindestquerschnitt von 1,5 mm sein. Das Kabel eine für eine leichte Wartung des Geräts ausreichende Länge hat.
Wichtiger Hinweis: dieses Gerät muss geerdet werden.
Es ist Pflicht, das Gerät korrekt an der Erde anzuschließen. Der Hersteller übernimmt keine Haftung im Fall von Defekten durch eine Erdung, die mit den gültigen Vorschriften nicht übereinstimmt.
Dieses Gerät wurde für den Einbau in ein Standardmöbel für Backöfen mit 600 mm Breite entwickelt. Das Einbaumöbel, die Möbel daneben und alle zur Installation benutzten Werkstoffe müssen während der Benutzung des Backofen einer Temperatur von mindestens 85 °C plus Raumtemperatur standhalten. Die Türen benachbarter Schränke müssen einen Mindestabstand von 4 mm von jedem Punkt des Geräts haben. Bestimmte Küchenschränke aus Vinyl oder Laminat sind besonders wärmeempfindlich und können beschädigt werden oder verbleichen. Ein Schaden und/oder Verbleichen der Materialien, bei einer Temperatur unter 85°C entstehend oder falls sich diese weniger als 4 mm vom Gerät entfernt befinden, ist nur dem Eigentümer zuzuschreiben. Für Einbaubacköfen, die unter einer Arbeitsplatte installiert werden, sind die Installationsvorschriften wie folgt.
Achtung : wenn das Fachpersonal das Gerät in der Nähe anderer Elektrogeräte installiert, darf das Versorgungskabel nicht in der Nähe oder in Kontakt mit der Seitenwand des Backofens verlegt werden.

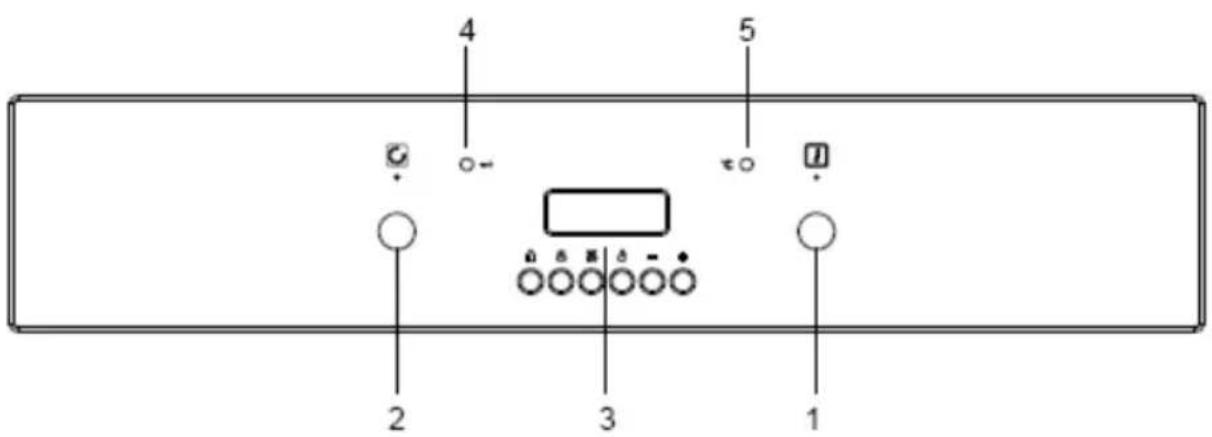

BOP 8826 AX

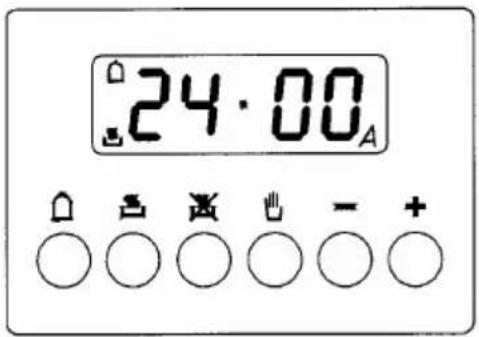

ON/OFF (EIN/AUS) und BLOCKIERUNG DER BEDIENFUNKTIONEN
Minutenzähler
Kochdauer
Ende des Kochvorgangs
Zeit verringern
Zeit erhöhen
Wahl des Kochprogramms
Wahl des Kochprogramms
BEDIENUNGSANLEITUNG
Wenn der Herd zum ersten Mal an das Stromnetz angeschlossen wird oder nach einem Stromausfall blinkt die Anzeige des Timers.
Der Herd ist noch nicht aktiviert: zu diesem Zweck muss zunächst die "Einstellung der Uhr" vorgenommen werden.
EINSTELLUNG DER UHR
Gleichzeitig die Tasten
und drücken und loslassen und mit den Tasten
und die genaue Uhrzeit einstellen.
Bitte beachten: Die Einstellung muss innerhalb von 3 Sekunden vorgenommen werden, während auf der Anzeige blinkende Punkte zu sehen sind;
Nach dem Einstellen warten bis die beiden Leuchtpunkte aufhören zu blinken.
AKUSTISCHE SIGNALE
Verschiedene Funktionen des Herdes werden durch akustische Signale angezeigt, z.B. das Ende des Kochvorgangs.
Die Lautstärke der Signale kann verändert werden: beim Drücken der entsprechenden Taste — bei ausgeschaltetem Herd (OFF), gibt der Herd die 3 möglichen Einstellniveaus wieder.
Es wird automatisch das zuletzt wiedergegebene Niveau eingestellt.
HERD EINSCHALTEN
Die Taste 📋 drücken und wieder loslassen; ein akustisches Signal (Piep) ertönt.
Auf der Anzeige des Timers erscheint der Hinweis ON, das Symbol der leuchtet auf und das Innenlicht des Herdes schaltet sich ein.
Nun kann eine Kochfunktion eingestellt werden.
MINUTENZÄHLER
Der Minutenzähler dient lediglich als Zeituhr und ist von den Kochfunktionen völlig unabhängig. Er kann sehr nützlich beim Einstellen eines Signals für das Ende des Kochvorgangs sein. Kann auch bei ausgeschaltetem Herd benutzt werden.
Zur Einstellung des Minutenzählers, den Herd mit einschalten, dann die drücken: die Anzeige springt auf Null und die Punkte beginnen zu blinken; mit den
Tasten ☐ und ☐ innerhalb von 3 Sekunden die gewünschte Zeit bis zu einer maximalen Dauer von 23 Stunden und 59 Minuten einstellen; nach Ablauf der
eingestellten Zeit ertönt ein akustisches Signal und das Symbol blinkt. Um das akustische Signal und das Blinken des Symbole abzustellen, genügt es,
die zu drücken.
MANUELLER BETRIEB OHNE ZEITEINSTELLUNG
Den Herd einschalten; mit den Tasten und eine der möglichen Kochfunktionen auswählen: für jede Kochart schlägt der Herd eine voreingestellte
Richttemperatur vor, die mit den Tasten ↓ und ↑ verändert werden kann. Der Herd beginnt, sich auf die eingestellte Temperatur aufzuheizen und das Celsiusgradsymbol ° blinkt, um den Heizbetrieb anzuzeigen.
Sobald die gewünschte Temperatur erreicht wird, ertönt ein akustisches Signal und das Gradsignal hört auf zu blinken.
Zum Ausschalten des Herds, die Taste 📞 drücken und wieder loslassen.
Die Temperatur- und Funktionsanzeigen erlöschen und es erscheint der Hinweis OFF; außerdem ertönt ein akustisches Signal (Piepton).
HALBAUTOMATISCHER BETRIEB MIT EINGESTELLTER KOCHDAUER
Zum Einstellen der Kochzeit
Den Herd einschalten, indem die Taste gedrückt und wieder losgelassen wird; dann die drücken und wieder loslassen. Auf dem Timer-Display leuchtet das Symbol A auf. Die gewünschte Kochzeit mit den Tasten und bis zu einer maximalen Dauer von 10 Stunden und 00 Minuten einstellen.
Wenn nach dem akustischen Signal auf dem Timer wieder die aktuelle Uhrzeit angezeigt wird, kann mit den Tasten ⇄ und ⇌ eine Kochfunktion ausgewählt werden. Für jede Kochfunktion schlägt der Herd eine voreingestellte Richttemperatur vor, die mit den Tasten ⇄ und ⇌ verändert werden kann. Der Herd beginnt den Kochvorgang mit der eingestellten Zeit, nach deren Ablauf er automatisch abschaltet. Nach Beendigung des zeitgesteuerten Kochvorgangs wird ein intermittierendes akustisches Signal ausgelöst, während die Temperatur- und Funktionsanzeigen erlöschen und das Timer-Display die aktuelle Uhrzeit anzeigt.
Die beiden Symbole und A blinken.
Zum Abschalten des akustischen Signals und zum Verlassen des Kochzyklus eine
der folgenden Tasten drücken:
Der Herd ist für eine neue Bedienfunktion bereit; wählen Sie eine neue kochfunktion aus oder schalten Sie den Herd aus, indem Sie die Taste 📄 drücken und weider loslassen.
HALBAUTOMATISCHER BETRIEB MIT EINGESTELLTEM ENDE DES KOCHVORGANGS
Zum Einstellen der Uhrzeit für das Ende des Kochvorgangs
Den Herd durch Drücken und Wiederloslassen der Taste einschalten, dann die
Taste 📄 drücken und wieder loslassen. Auf dem Timer-Display leuchtet das
Symbol A auf. Mit den Tasten ☐ und ☑ die Uhrzeit für das Ende des Kochvorgangs einstellen, das innerhalb der nächsten 23 Stunden und 59 Minuten liegen muss.
Wenn nach dem akustischen Signal auf dem Timer wieder die aktuelle Uhrzeit angezeigt wird,
kann mit den Tasten ← und → eine der verfügbaren Kochfunktionen auswählen.
Auf dem Timer-Display leuchtet das Symbol auf. Der Herd schlägt eine voreingestellte Temperatur vor, die mit den Tasten und verändert werden kann.
Der Herd beginnt mit dem Kochvorgang und setzt ihn bis zur eingestellten Uhrzeit fort; dann schaltet er automatisch ab.
Nach Beendigung des zeitgesteuerten Kochvorgangs wird ein intermittierendes akustisches Signal ausgelöst, während die Temperatur- und Funktionsanzeigen erlöschen und das Timer-Display die aktuelle Uhrzeit anzeigt. Die beiden Symbole
und A blinken.
Zum Abschalten des akustischen Signals und zum Verlassen des Kochzyklus eine
der folgenden Tasten drücken:
Auf dem Funktionsdisplay leuchtet das Symbol ✉ auf schaltet sich das Licht im Ofen ein.
Der Herd ist für eine neue Bedienfunktion bereit; wählen Sie eine neue Kochfunktion aus oder schalten Sie den Herd aus, indem Sie die Taste drücken und weider loslassen.
AUTOMATIKBETRIEB
Zum Einstellen der Kochdauer und der Uhrzeit für das Ende des Kochvorgangs.
Den Herd durch Drücken und Wiederloslassen der Taste einschalten; dann die
Taste 📄 drücken und mit den Tasten 📄 und die gewünschte Kochdauer einstellen.
Es ertönt erneut ein akustisches Signal und die Punkte hören auf zu blinken, um die Übernahme der eingestellten Uhrzeit bestätigen.
Auf dem Display wird weiterhin die ausgewählte Temperatur, die aktuelle Uhrzeit und die ausgewählte Kochfunktion angezeigt.
Das Licht im Ofen schaltet sich aus.
Mit den Tasten ⇄ und → eine Kochfunktion auswählen. Der Herd schlägt eine voreingestellte Temperatur vor, die mit den Tasten auf und ab verändert werden kann
Nachdem die Punkte des Timers aufgehört haben zu blinken, geht der Herd in die verzögerte Kochmodalität über. Sowohl die Temperatur als auch die eingestellte Funktion können durch Wiederholung des oben beschriebenen Vorgangs verändert werden. Der Herd wird später automatisch für die eingestellte Dauer aktiviert und wird zur angegebenen Uhrzeit ausgeschaltet.
Nach Ende des Kochvorgangs zur eingestellten Zeit wird ein intermittierendes akustisches Signal ausgelöst, während die Temperatur- und Funktionsanzeigten erlöschen, das Timer-Display die aktuelle Uhrzeit anzeigt und die beiden Symbole
und A blinken. Zum Abschalten des akustischen Signals und zum Verlassen
des Kochzyklus eine der folgenden Tasten drücken: Der Herd ist für eine neue Bedienfunktion bereit; wählen Sie eine neue Kochfunktion aus oder schalten Sie den Herd aus, indem Sie die Taste 📊 drücken und weider loslassen.
EINSCHRÄNKUNGEN FÜR DIE ANWENDUNG DER AUTOMATISCHEN UND HALBAUTOMATISCHEN KOCHFUNKTIONEN
Die Vorheiz- (PHR) und Abtaufunktionen sind nicht mit den Funktionen des zeitgesteuerten Kochvorgangs kompatibel, daher gilt:
- Wenn eine dieser beiden Funktionen aktiviert ist, kann weder die Dauer noch das Ende der Kochzeit eingestellt werden.
- Wenn der Herd mit dem automatischen Kochmodus programmiert wurde, können die Vorheiz- (PHR) und Abtaufunktion nicht aktiviert werden.
SYMBOLE AUF DEM DISPLAY
Topf: wenn dieses Symbol aufleuchtet, ist eine Kochfunktion aktiviert.
Das Topfsymbol leuchtet hingegen nicht, wenn die Funktionen Licht, PHR (Vorheizen) und Abtauen aktiv sind..
Wenn es blinkt, zeigt es das Ende eines zeitgesteuerten Kochvorgangs an. Während des automatischen Betriebs bleibt das Symbol ausgeschaltet und leuchtet erst auf, wenn das Herdprogramm gestartet wird.
A (Automatik): wenn dieses Symbol aufleuchtet, zeigt es an, dass eine Kochzeit eingestellt wurde; wenn es blinkt, zeigt es das Ende eines eingestellten Kochvorgangs an.
Glocke: wenn die Glocke aufleuchtet, zeigt sie an, dass der Minutenzähler ert wurde; wenn sie blinkt, zeigt sie das Ende der eingestellten Minutenzeit an.
AUSWAHL DER KOCHTEMPERATUR
Während der Herd eingeschaltet ist, kann mit den Tasten ↓ und ↑ die Temperatur in 5°-Schritten auf einen auf dem Display angezeigten Wert zwischen Mindest- und Höchsttemperatur eingestellt werden.
Bitte beachten: für jede Kochfunktion ist eine Richttemperatur vorprogrammiert, die nach Belieben mit den Tasten ↓ und ↑ verändert werden kann.
AUSWAHL DER KOCHFUNKTIONEN
Währen der Herd eingeschaltet ist und die Tasten ⇄ und aktiviert werden, schaltenj sich die entsprechenden Symbole nacheinander ein, um die Auswahl der gewünschten Kochfunktion zu ermöglichen.
Funktionen:
HERDLICHT
Das innere Licht des Herdes wird durch Drücken und Wiederloslassen der Taste eingeschaltet; zum Ausschalten erneut die Taste ON/OFF drücken und dann wieder loslassen.
Beim Auswählen einer Kochfunktion schaltet sich das innere Herdlicht ein und brennt bis 3 Minuten nach Erreichen der eingestellten Temperatur.
Wahrend einer ochfuntion oder beim Abtauen kann das Herdlicht durch Drücken
einer der folgenden Tasten wieder eingeschaltet werden:
:das Licht bleibt eine Minute lang eingeschaltet.
Das Herdliocht kann auch eingeschaltet werden, wenn die Blockierung der
Bedienfunktionen aktiv ist, indem eine der folgenden Tasten gedrückt wird:
PW
VORHEIZFUNKTION
Mit dieser Funktion kann der Herd vor Auswahl der Kochfunktion vorgeheizt werden.
Au f der Temperaturanzeigebewegt sich ein Symbol.
Der Vorheizprozess endet mit dem Erreichen der vorprogrammierten (unveränderlichen) Temperatur; daraufhin ertönt ein akustisches Signal und werden das Symbol der Glühbirne und das Herdlicht eingeschaltet; jetzt kann mit den
Tasten ← und → der gewünschte Kochzyklus ausgewählt werden.
HERKÖMMLICHES GAREN
Herkömmliches Garen der Speisen mit Unter- und Oberhitze.
UNTERHITZE
Geeignet für langsam zu garende Speisen oder das Aufwärmen von Fertiggerichten.

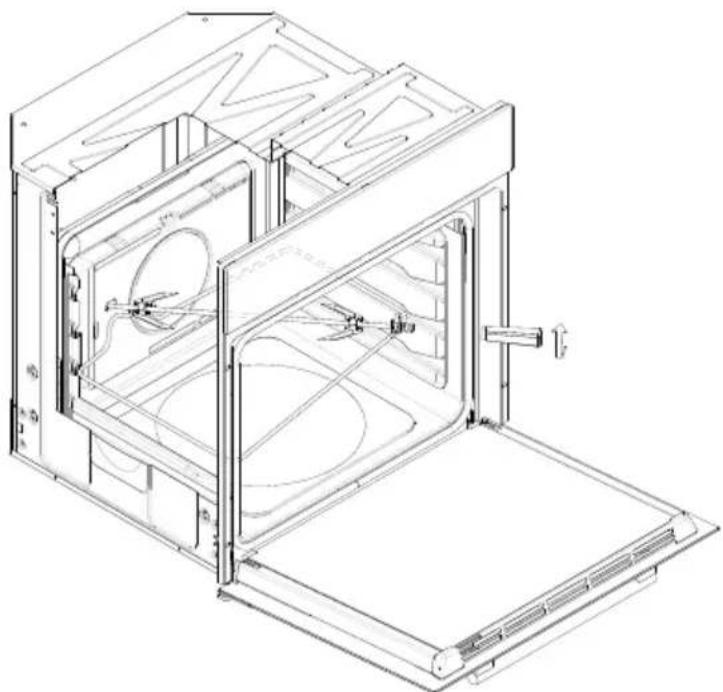

GRILL MIT BRATSPIEß
Dient zum Grillen von Speisen.
HEISSLUFTGRILL MIT BRATSPIEß
Dient zum sanfteren Grillen von Speisen.
PIZZA FUNKTION
Besonders geeignet für Gemüsegerichte und das Backen von Pizzas.
HEISSLUFTGAREN
Durch diese Funktion wird ein gleichmäßiges Garergebnis erzielt. Es können zwei verschiedene Speisen unter Berücksichtigung der erforderlichen Garzeiten gegart werden.
AUFTAUEN
Das Gebläse setzt sich in Betrieb, die Heizelemente (Unter- und Oberhitze) bleiben jedoch ausgeschaltet. Dank dieser Funktion können Speisen schneller als auf herkömmliche Weise aufgetaut werden. Auf dem Display mit Temperaturanzeige erscheint die Anzeige " dEF "
PYROLYTISCHE REINIGUNG
Nach Einschalten des Backofens, die Funktion Selbstreinigung wählen.
Auf dem Temperaturdisplay erscheint die Schrift PYRO, während das Funktionsdisplay eine vorgegebene Pyrolysezeit von 1 Stunde und 30 Minuten vorschlägt.
Die zwei Punkte zwischen den Zahlen (1:30) blinken für 4 Sekunden und zeigen damit an, dass die Dauer der Pyrolyse oder das Ende der Laufzeit eingestellt werden kann, hierfür die vorausgegangenen Anweisungen für die programmierten Garzeiten befolgen.
Die einstellbare Höchstzeit beträgt 3 Stunden, die Mindestzeit 30 Minuten; um sie
zu ändern, die Taste 📄 drücken, anschliessend die Tasten 📄 und betätigen. Sobald die Zeit eingestellt ist, erscheint der Buchstabe A neben der Zeitdauer, er zeigt die Aktivierung eines automatischen Vorgangs an.
Die Tür wird blockiert und die Funktion Steuerungssperre aktiviert, als Hinweis erscheint auf dem Display das Symbol des Schlüssels.
Während der Pyrolyse kann die Restzeit bis zum Ende des Zyklus gezeigt aber nicht geändert werden. Diese Funktion ermöglicht die Reinigung des Backofens, in dem die Temperatur bis 465°C ansteigt. Die dadurch entstehende Asche kann mit einem feuchten Tuch entfernt werden, sobald der Backofen abgekühlt, aber noch lauwarm ist. Während der pyrolytischen Selbstreinigung bleibt die Backofenleuchte ausgeschalten.
Hinweis:
Bevor die Funktion der Selbstreinigung gestartet wird, muss sämtliches Zubehör aus dem Backofen entfernt werden.
Es wird ausdrücklich darauf hingewiesen, diese selbstreinigende Funktion nur in Gegenwart einer Person vorzunehmen.
Vor dem Start der Selbstreinigung müssen alle grösseren Speisereste aus dem Backofen entfernt werden.
WEITERE FUNKTIONEN
MODUS ABGESCHALTETER HERD
Bei abgeschaltetem Herd sind die Temperatur- und Funktionsanzeige nicht aktiv, während das Timer-Display die aktuelle Uhrzeit anzeigt.
FUNKTION ZUR BLOCKIERUNG DER BEDIENFUNKTIONEN (KINDERSICHERUNG)
Diese Funktion kann jederzeit aktiviert werden, um die Manipulation des Herdes durch Kinder zu verhindern.
Bei abgestelltem Herd verhindert diese Funktion insbesondere, dass er eingeschaltet wird; bevor irgendeine Kochfunktion aktiviert werden kann muss daher erst die Blockierung entsichert werden.
Zum Einschalten der Blockierung für die Bedienfunktionen die Taste gedrückt halten, bis das Schlüsselsymbol angezeigt wird (etwa 5 Sekunden) und dann ON drücken; danach zeigt das Display wieder die aktuelle Uhrzeit an.
Bitte beachten: bei eingeschalteter Blockierung kann keine Kochfunktion aktiviert, sondern nur der Minutenzähler eingestellt werden.
Wenn die Blockierung hingegen nach der Einstellung einer beliebigen Kochfunktion (manueller Betrieb, Halbautomatik, Automatik) aktiviert wird, kann nur der Minutenzähler verstellt oder der Herd durch Drücken und Wiederloslassen der
Taste ausgeschaltet werden. Beim Drücken jeder beliebigen anderen Taste hingegen erinnert die Anzeige des Schlüsselsymbols daran, dass die Kindersicherung aktiv ist.
Durch das manuelle oder automatische Abschalten des Herds wird die Blockierung der Bedienfunktionen nicht aufgehoben. Zum Aufheben der Blockierung der
Bedienfunktionen die Taste gedrückt halten, bis das Schlüsselsymbol angezeigt wird (etwa 5 Sekunden) und dann OFF drücken; danach zeigt das Display wieder die aktuelle Uhrzeit an.
Wenn der Herd blockiert ist, kann er nicht durch Drücken der Taste ingeschaltet, sondern nur ausgeschaltet werden (OFF).
TASTE ON/OFF
Mit der Taste 📄 kann jederzeit und egal welche Funktion eingestellt ist, der Herd ausgeschaltet werden. Alle Kocheinstellungen werden in diesem Fall annulliert. Für den nächsten Kochvorgang die entsprechenden Anweisungen von Anfang an befolgen. Wenn der Herd eingeschaltet ist und die Bedienfunktionen blockiert sind, wird der Herd durch Drücken und Wiederloslassen der Taste ON/OFF ausgeschaltet, ohne dass jedoch die Blockierung deaktiviert wird.
Zum Deaktivieren der Blockierung die Taste ON/OFF mindestens 5 Sekunden lang gedrückt halten: das Display zeigt daraufhin erst das Schlüsselsymbol und dann "OFF" an, danach erscheint wieder die Uhrzeit.
SYMBOL “○”
Zeigt die Gradzahl an.
Wenn das Symbol blinkt, wird der Herd gerade auf die eingestellte Temperatur aufgeheizt.
Wenn es kontinuierlich angezeigt wird, bedeutet dies, dass die eingestellte Temperatur erreicht wurde.
ANNULLIERUNG DER EINSTELLUNGEN VON KOCHDAUER UND ENDE DES KOCHVORGANGS.
Die Einstellungen für die Kochdauer und die Uhrzeit für das Ende des
Kochvorgangs können jederzeit durch gleichzeitiges Drücken der Tasten und
annulliert werden.
ACHTUNG: Der Herd bleibt jedoch eingeschaltet, und zwar mit der ausgewählten Funktion im manuellen Modus (ohne Zeiteinstellung).
Die Kochdauer und/oder die Uhrzeit für das Ende des Kochvorgangs können daraufhin neu eingestellt oder der Herd durch Drücken und Wiederloslassen der
Taste ganz abgeschaltet werden.
2 - Wählschalter
3 - Elektronischer Programmierer
4 - Roter Leuchtmelder
5 - Gelber Leuchtmelder
Ihr neuer Backofen ist mit einem Multifunktionskochsystem ausgestattet, mit dem Sie die Kochmethode auswählen können, die am Besten für Ihr Gericht geeignet ist. Die gewünschte Funktion wird ausgewählt, indem der Drehknopf des Betriebswählschalters im Uhrzeigersinn auf das entsprechende Symbol gedreht wird. Die Ofenbeleuchtung und der Betriebsleuchtmelder « ON » schalten ein.
Die verschiedenen Funktionen Ihres Backofens und die jeweiligen Symbole sind :
Funktionen des Backofens
1 Nur Beleuchtung
Die Glühbirne im Ofen schaltet ein.
2 Grill mit Bratspieß
Das Element, das sich unter der Ofenbasis befindet, funktioniert unabhängig.
Vor dem Gebrauch muss der Backofen 15 Minuten lang vorgewärmt werden.
Diese Funktion ist ideal für das Backen von Mürbeteig für nicht süße Torten und Kuchen. In diesem Fall muss das Backblech ganz unten im Ofen angeordnet werden.
3 Nur unteres Heizelement
Das Element, das sich unter der Backofenbasis befindet, funktioniert auf unabhängige Weise. Der Backofen muss vor Gebrauch 15-20 Minuten vorgewärmt werden. Diese Funktion ist ideal für das Backen von Mürbeteig für nicht süße Torten und Kuchen. In diesem Fall muss das Backblech ganz unten im Ofen angeordnet werden.
4 Traditionelles Kochen
Das obere und das untere Element schalten ein für ein statisches, traditionelles Kochen. Vor Gebrauch muss der Ofen vorgewärmt werden, bis der
Temperaturleuchtmelder erlischt. Mit dieser Funktion darf nur ein Blech zum Kochen der Lebensmittel verwendet werden. Das Blech nicht ganz unten oder ganz oben anordnen, da die Speisen zu stark gekocht werden könnten.
5 Zwangsbelüftung und Traditionelles Kochen
Bei dieser Betriebsart sind der Unterhitzeheizkörper und die Heißluft in Betrieb. Sie ist besonders geeignet für das Backen von Pizza. Feuchte oder schwere Kuchen auf 2 Ebenen, Obstkuchen mit Hefe- und Mürbeteig und Käsesoufflee gelingen am besten.
6 Zwangsbelüftung
Das Lüfterrad und das Element, das sich hinter der Rückwand des Backofensbefindet, lassen die Warmluft umlaufen, um in jedem Teil des Backofens eine gleichmäßige Temperatur zu geben. Vor Gebrauch muss der Backofen immer vorgewärmt werden, bis der Temperaturleuchtmelder erlischt.
Man kann verschiedene Speisen auf mehreren Stufen gleichzeitig kochen und auf diese Weise Zeit und Energie sparen. Die Backofentemperatur ist im Vergleich zur traditionellen Erwärmung des Backofens um ca. 10% reduziert.
7 Auftauen
Die Backofenbeleuchtung und die grüne Kontrollleuchte schalten sich wie bei allen anderen Funktionen ein. Nur das Gebläse setzt sich in Betrieb, da der Thermostat nicht in Betrieb ist, wird keine Wärme erzeugt.
Die Backofentür muss geschlossen ein. Mit dieser Funktion werden Lebensmittel mit nur einem 1/3 des normalerweise üblichen Zeitaufwandes aufgetaut.
8 Teilzwangsbelüftung
Das Lüfterrad funktioniert in Kombination mit dem Infrarrotgrillelement im oberen Teil des Backofens.
Vor dem Gebrauch muss der Backofen 5-10 Minuten lang vorgewärmt werden.
Beim Rösten von Speisen wird mit dieser Funktion die Außenseite des Kochguts knusprig, während die im Backofen umlaufende Warmluft die Speisen fertig kocht.
Die Teilzwangsbelüftung kann zum Grillen verwendet werden; in diesem Fall müssen die Speisen nicht so häufig umgedreht werden.
Der Grill darf nur mit geschlossener Ofentür funktionieren.
Keine Alufolie verwenden, um den Rost oder das Kochgut unter dem Grill zuzudecken – das Grillelement könnte durch die reflektierende Alufolie beschädigt werden. Die Ofentür während des Gebrauchs des Grills geschlossen halten.
9 Selbstreinigerfunktion des Backofens
Den Drehknopf auf diese Funktion stellen; die Einstellung ist nur mit dem Timer möglich; die Selbstreinigung dauert ca. 1,5 Stunden. Vor Gebrauch dieser pyrolytischen Funktion müssen alle Zubehörteile aus dem Backofen genommen werden. Während der pyrolytischen Funktion ist die Ofenbeleuchtung ausgeschaltet.
Elektronische Schaltuhr mit Temperaturanzeige
- Uhr mit 24-Stunden-Leuchtdisplay
- Zeitmesser (maximal 23 Stunden und 59 Minuten)
- Programmierung von Anfang und Ende des Brat-/Backvorgangs
- halbautomatische Programmierung (nur Anfang oder nur Ende des Brat /Backvorgangs).
- Anzeige der gewünschten Temperatur.
Beschreibung der Knöpfe
"TIMER" MIT AKUSTISCHEM SIGNAL
"BRAT-/BACKZEIT (DAUER)"
"BRAT-/BACKZEIT (ENDE)"
"MANUELLER BETRIEB"
" ZAHLEN AUF DEM DISPLAY STEIGEND "
"ZAHLEN AUF DEM DISPLAY ABNEHMEND"
Bedeutung der beleuchteten Zeichen
« A » - (blinkend) - Schaltuhr in automatischer Position, aber nicht programmiert. « A » - (ständige Beleuchtung) - Schaltuhr in automatischer Position, programmiert.
Laufende, manueller Brat-/Backvorgang.
+ A Programmierter Zeitmesser.
+Wenn dieses Zeichen gemeinsam mit «AUTO» blinkt, liegt ein Programmierungsfehler vor. Wenn nur die Ziffern der Uhr und keines der Zeichen leuchten, bedeutet dies manuelle Bedienung.
ANMERKUNG: nach der Auswahl der Funktion verläuft vor der Bestätigung eine gewisse Zeit (ca. 3-4 Sekunden), in der die Daten geändert werden können.
Digitaluhr
Zeigt die Stunden (0 - 24) und Minuten an.
Gleich nach Anschluß des Backofens (auch nach einer Stromunterbrechung) erscheinen auf der Bedienungblende DREI blinkende Ziffern.
Um die genaue Uhrzeit einzugeben, muß man gleichzeitig auf die Zeichen 📄 + 📋 drücken und GLEICHZEITIG auf einen dern Schalter (+ ) oder (- ), bis man die genaue Uhrzeit eingestellt hat. Einige Sekunden, nachdem man auf (+ ) oder (- ) gedrückt hat, beginnen die Zahlen auf dem Display schnell durchzulaufen.
Manueller Betrieb (Ohne Schaltuhr)
Um den Backofen ganz ohne Hilfe der Schaltuhr zu benützen, muß man die blinkende Anzeige "AUTO" löschen, indem man auf den Schalter 📊 drückt. Wenn "AUTO" (nicht blinkend) anzeigt, daß der Backofen schon programmiert ist, muß man das Programm durch Drücken des Schalters 📊 löschen und das Display wieder auf Null einstellen.
Automatischer Brat-/Backvorgang (Anfang und Ende)
1) Die Dauer des Brat-/Backvorgangs mit dem entsprechende Schalter programmieren.
2) Das Ende des Brat-/Backvorgangs mit dem entsprechenden Schalter programmieren.
3) An Thermostat und Wahlschalter die gewünschte Temperatur und Funktion einstellen. Nach diesen Schritten erscheint auf dem Display die Leuchtanzeige "AUTO", was bedeutet, daß der Backofen programmiert worden ist.
Praktisches Beispiel:
Die Backzeit soll 45 Minuten dauern und um 14.00 Uhr enden.
- Man drückt auf 📊 und stellt auf dem Display 0.45 ein.
- Man drückt auf 📄 und stellt auf dem Disp1ay 14.00 ein.
Danach sind auf dem Disp1ay wieder die tatsächliche Uhrzeit und die Anzeige "AUTO" zu sehen, was bedeutet, daß die Programmierung verstanden und gespeichert worden ist.
Um 13.15 (14.00 Uhr minus 45 Minuten) schaltet sich der Backofen automatisch ein und während des Backvorgangs sind die Zeichen und "AUTO" zu sehen.
Um 14.00 Uhr schaltet sich der Ofen automatisch aus und zeigt dies durch ein akustisches Signal an, das man durch Bedienung der Taste ausschalten kann.
Halbautomatisches Braten oder Backen A. Programmierung der Brat-/Backzeit B. Programmierung des Brat-/Backendes
A) Die gewünschte Brat-/Backzeit mit dem Schalter einstellen.
Der Backofen schaltet sich sofort ein, während auf dem Display die Zeichen "AUTO" und erscheinen.
Nach Ablauf der programmierten Zeit schaltet sich der Backofen aus und beginnt das akustische Signal, das man wie oben erklärt unterbrechen kann.
B) Das gewünschte Brat-/Backende mit Schalter einstellen.
Der Backofen schaltet sich sofort ein, während auf dem Display die Zeichen "AUTO" und erscheinen.
Bei Erreichen der eingestellten Uhrzeit schaltet sich der Backofen aus und beginnt das akustische Signal, das man wie oben erklärt unterbrechen kann. Man kann jederzeit am Display überprüfen, in welcher Phase der programmierte Brat- oder Backvorgang ist oder die Programmierung mit Hilfe der Taste ### löschen und das Display auf Null einstellen.
Wenn man dann auf Bedienung vor. Taste drückt, bereitet man den Backofen auf manuelle
Elektronisches Signal
Der Zeitmesser kann auf eine Maximaldauer von 23 Stunden und 59 Minuten eingestellt werden und gibt nach Ablauf der entsprechenden Zeit ein akustisches Signal ab.
Um den Timer einzustellen, bedient man Schalter 📄 und gleichzeitig die Tasten
(+) oder (-), bis auf dem Display die gewünschte Zeit erscheint. Nachdem man den Timer so eingestellt hat, erscheinen auf dem Display die Uhrzeit und das Zeichen
Der Countdown beginnt ab sofort und kann jederzeit mit Hilfe des Schalters
kontrolliert werden - die noch fehlende Minutenzahl erscheint auf dem Display. Nach Ablauf der eingestellten Zeit schaltet sich das Zeichen aus und beginnt
gleichzeitig das akustische Signal, das nur durch Bedienen des Schalters unterbrochen werden kann.
ACHTUNG! Bei Unterbrechung der Stromzufuhr werden alle Funktionen, auch die Uhrzeit, gelöscht. Sobald die Stromzufuhr wiederhergestellt ist, erscheinen auf dem Display drei blinkende Nullen und man kann das Gerät wieder neu programmieren.
Die Tür nicht in Wasser tauchen.
Die emaillierte Innenfläche und das Glas mit einem feuchten Tuch und neutralem Reinigungsmittel reinigen, nachspülen, dann mit einem weichen Tuch sorgfältig trocknen.
Falls nötig, kann das Glas demontiert werden, indem die beiden seitlichen Befestigungsschrauben abgeschraubt werden. Vor dem erneuten Einbau des Glases sicher stellen, dass dieses ganz trocken ist. Die Befestigungsschrauben bei der Montage nicht zu fest anziehen.
Zubehörteile des Backofens
Die Ofenbleche, die Fettpfanne und die Bratspießhaltung müssen in warmem Wasser mit einem neutralen Reinigungsmittel gereinigt und sorgfältig getrocknet werden, sie können auch im Geschirrspüler gereinigt werden.
Verwendung des Bratspießes
In demselben Ofen kann der Bratspieß in Kombination mit dem Grill verwendet werden. Das Fleisch muss auf den Spieß gesteckt und mit den Gabeln blockiert werden.
Dann wie folgt vorgehen :
A. Die Fettpfanne unten in den Ofen stecken.
B. Eine der Gabeln auf die Edelstahlstange stecken und befestigen. Das Fleisch auf den Spieß stecken, dann die andere Gabel einstecken, so dass das Fleisch festsitzt.
C. Der Griff des Bratspießes aus isolierendem Material muss benutzt werden, um die Edelstahlstange aus dem Ofen zu nehmen, und muss während des Kochens entfernt werden.
Ein Huhn, das ca. 1,3 kg wiegt, muss zum Beispiel ca. 85-90 Minuten gekocht werden.

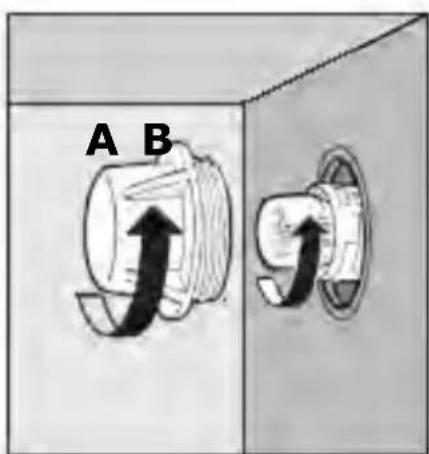

Auswechseln der Glühbirne des Backofens (Abb. 1)
ACHTUNG : das Gerät von der elektrischen Versorgung abtrennen.
Zum Auswechseln der Glühbirne muss der Schutzdeckel « A » entfernt werden, indem er gegen den Uhrzeigersinn gedreht wird. Den Schutzdeckel « A » nach dem Auswechseln der Glühbirne wieder anbringen.
Glühbirne: 25 W - Schraubsockel E-14 - T 500°C.
Demontage der Ofentür (Abb. 2)
Um die Reinigung zu erleichtern und für einen besseren Zugang zum Innenteil des Ofens können beide Backofentüren sehr einfach demontiert werden (siehe Zeichnung). Um die Reinigung des Backofens zu erleichtern, kann die Ofentür durch Betätigung der Scharniere entfernt werden, wie folgt :

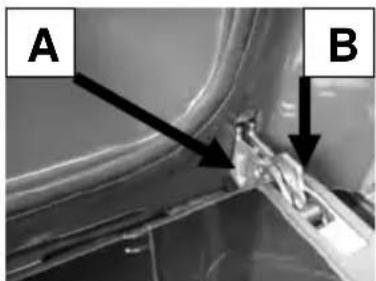

Scharniere mit beweglichen Hebeln
Die Scharniere A sind mit zwei beweglichen Hebeln B ausgestattet.

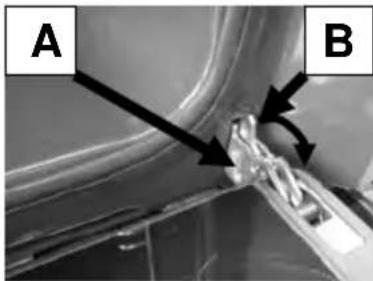

Das Scharnier geht aus seinem Sitz heraus, wenn der Hebel B gehoben wird. Die Ofentür kann dann nach oben gehoben und nach außen herausgezogen werden; die Tür dazu an den Seiten in der Nähe der Scharniere anfassen.
Um die Tür wieder einzubauen, zuerst die Scharniere in ihre Sitze einfügen. Bevor die Tür geschlossen wird, die beiden beweglichen Hebel B herunterlassen, die zum Einhängen der Scharniere verwendet wurden.
Abb. 1
Die Ofentür kann für die Reinigung der Scheiben ausgebaut werden.

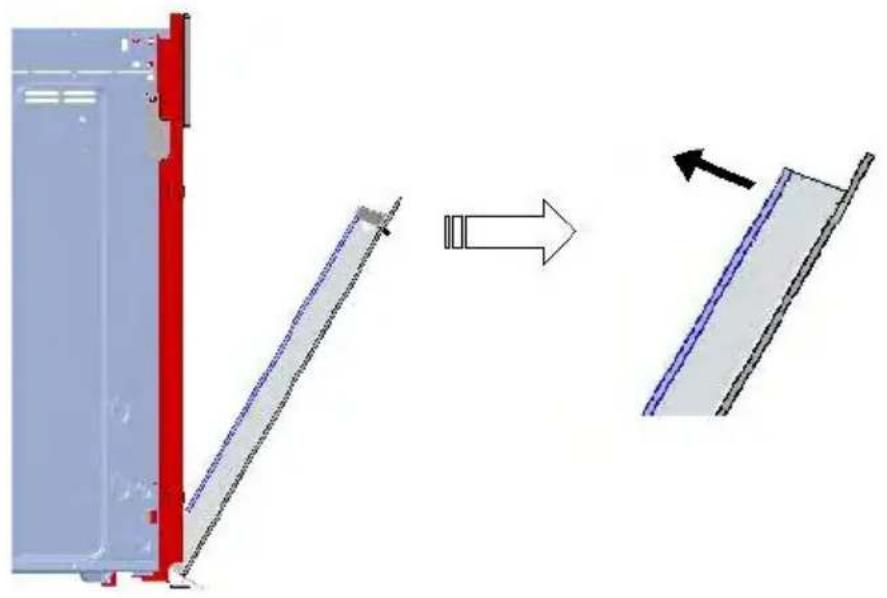

Der obere Teil kann wie auf der nachfolgenden Abbildung aufgezeigt abgenommen werden.

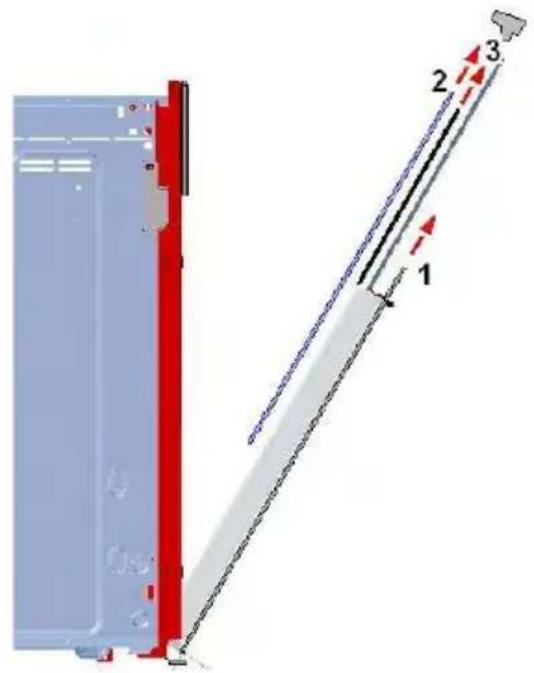

Nach dem Abnehmen des oberen Teils erst die äußere Scheibe (1) und dann die inneren Scheiben (2 und 3) herausziehen; siehe unten stehende Abbildung. Für den Wiedereinbau der Scheiben in der zum Ausbau umgekehrten Reihenfolge fortfahren.
Bitte bemerken: (*)die anfängliche Stufe des Backblechs entspricht der Ofentaste. Der Backofen muss vor Gebrauch vorgewärmt werden.
Diese Funktionen müssten für empfindliche Speisen und/oder vorgewärmte Speisen benutzt werden.
Dasselbe Gericht kann auf verschiedenen Stufen gekocht werden (die Kochzeit bleibt dieselbe).
