BEDIENUNGSANLEITUNG UM 3284 CLATRONIC

Обзор элементов управления и их монтаж .............. стр. 3 Руководство по эксплуатации .................................... стр. 39 Технические данные ................................................... стр. 41 05-UM 3284.indd 205-UM 3284.indd 2 09.04.2009 9:56:56 Uhr09.04.2009 9:56:56 Uhr3 Übersicht und Montage der Bedienelemente Overzicht en montage van de bedieningselementen • Liste et montage des éléments de commande Vista de conjunto y montaje de los elementos de mando • Supervisão e montagem dos elementos de comando Schema e montaggio dei comandi • Overview and Assembly of the Controls Przegląd i montaż elementów obsługowych • Přehled a montáž ovládacích prvků A kezelőelemek áttekintése és összeszerelése • Огляд і монтаж елементів управління Обзор элементов управления и их монтаж 05-UM 3284.indd 305-UM 3284.indd 3 09.04.2009 9:56:57 Uhr09.04.2009 9:56:57 Uhr4 DEUTSCH DEUTSCH Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs- anleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

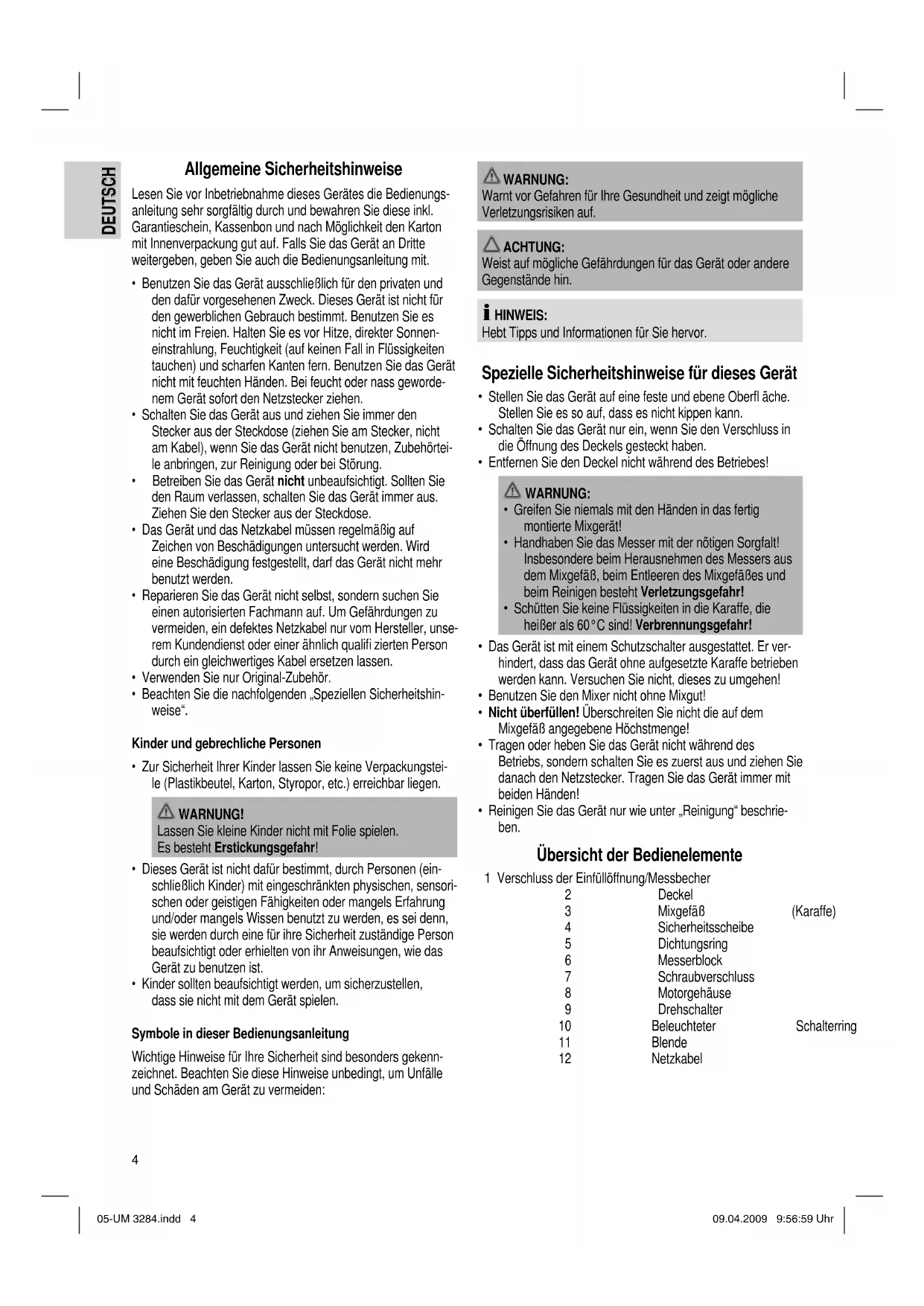

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonnen- einstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass geworde- nem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörtei- le anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unse- rem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie die nachfolgenden „Speziellen Sicherheitshin- weise“. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungstei- le (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn- zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Spezielle Sicherheitshinweise für dieses Gerät

• Stellen Sie das Gerät auf eine feste und ebene Oberfl äche. Stellen Sie es so auf, dass es nicht kippen kann.

• Schalten Sie das Gerät nur ein, wenn Sie den Verschluss in die Öffnung des Deckels gesteckt haben.

• Entfernen Sie den Deckel nicht während des Betriebes! WARNUNG:

• Greifen Sie niemals mit den Händen in das fertig montierte Mixgerät!

• Handhaben Sie das Messer mit der nötigen Sorgfalt! Insbesondere beim Herausnehmen des Messers aus dem Mixgefäß, beim Entleeren des Mixgefäßes und beim Reinigen besteht Verletzungsgefahr!

• Schütten Sie keine Flüssigkeiten in die Karaffe, die heißer als 60°C sind! Verbrennungsgefahr!

• Das Gerät ist mit einem Schutzschalter ausgestattet. Er ver- hindert, dass das Gerät ohne aufgesetzte Karaffe betrieben werden kann. Versuchen Sie nicht, dieses zu umgehen!

• Benutzen Sie den Mixer nicht ohne Mixgut!

• Nicht überfüllen! Überschreiten Sie nicht die auf dem Mixgefäß angegebene Höchstmenge!

• Tragen oder heben Sie das Gerät nicht während des Betriebs, sondern schalten Sie es zuerst aus und ziehen Sie danach den Netzstecker. Tragen Sie das Gerät immer mit beiden Händen!

• Reinigen Sie das Gerät nur wie unter „Reinigung“ beschrie- ben. Übersicht der Bedienelemente 1 Verschluss der Einfüllöffnung/Messbecher 2 Deckel 3 Mixgefäß (Karaffe) 4 Sicherheitsscheibe 5 Dichtungsring 6 Messerblock 7 Schraubverschluss 8 Motorgehäuse 9 Drehschalter 10 Beleuchteter Schalterring 11 Blende 12 Netzkabel 05-UM 3284.indd 405-UM 3284.indd 4 09.04.2009 9:56:59 Uhr09.04.2009 9:56:59 Uhr5 DEUTSCH DEUTSCH Montage Netzkabel Entnehmen Sie das Netzkabel dem Staufach im Bodenteil. Mixgefäß

1. Überprüfen Sie die eventuelle Vormontage! (Abb. A + B)

Die Sicherheitsscheibe (4), der Dichtungsring (5), der Messerblock (6) und der Schraubverschluss (7) müssen in der richtigen Reihenfolge montiert sein. ACHTUNG:

• Vergessen Sie bitte nie, den Dichtungsring einzule- gen, die Karaffe ist sonst undicht.

• Legen Sie immer den Dichtungsring auf den Messer- block.

• Der Schraubverschluss darf nicht schief aufgedreht sein.

• Die drei Führungen der Sicherheitsscheibe müssen in den Aussparungen des Schraubverschlusses liegen.

2. Stellen Sie die Karaffe auf das Motorgehäuse (8) (Abb. C).

Sie können wählen, ob der Griff der Karaffe nach rechts oder links zeigt. HINWEIS: Beim Aufsetzen der Karaffe drückt die montierte Sicher- heitsscheibe auf den Sicherheitsschalter des Motorge- häuses. Bei falscher Montage wird der Betrieb des Mixers verhindert. Anwendungshinweise

• Reinigen Sie das Mixgefäß, den Deckel und den Verschluss vor dem ersten Gebrauch bitte im warmen Spülbad.

• Schneiden Sie das Mixgut vorher in kleine Stücke.

• Zutaten: Füllen Sie kein heißes Mixgut in das Mixgefäß.

• Verschluss: Den Verschluss können Sie auch als Messbe- cher verwenden (randvoll = 50 ml).

• Kurzzeitbetrieb: Das Gerät ist für einen Kurzzeitbetrieb (KB) von maximal 1 Minute geeignet. Danach bitte aus- schalten.

• Pulsbetrieb: Einen Pulsbetrieb erreichen Sie, indem Sie den Schalter auf die Position „P” drehen und wieder loslassen. Verwenden Sie das Gerät in dieser Betriebsart maximal 1 Minute. Lassen Sie es vor erneutem Gebrauch 2 Minuten abkühlen!

• Eiswürfel zerkleinern: Die Klinge im Mixbehälter ist auch geeignet, um Eiswürfel zu zerkleinern. Befüllen Sie bitte die Karaffe nur bis zu 1/3 mit Eiswürfel. Benutzen Sie ausschließlich den Pulsbetrieb „P“ zum Zerkleinern. Betrieb Elektrischer Anschluss Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu fi nden Sie auf dem Typenschild der Basis. Vorbereitung

• Stellen Sie sicher, dass der Funktionsschalter (9) auf „0“ steht.

• Setzen Sie das Mixgefäß auf.

• Geben Sie die Mixzutaten in das Mixgefäß (max. 1,5l).

• Drücken Sie den Deckel (2) fest auf die Karaffe (Abb. D). Er muss das Mixgefäß dicht abschließen.

• Verschließen Sie den Deckel mit dem Verschluss (1) (Abb. E). Achten Sie bitte auf die Aussparungen an der Innenseite des Deckels. Drehen Sie den Verschluss im Uhrzeigersinn fest.

• Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose 230 V, 50 Hz an. Der Schalterring (10) leuchtet.

• Halten Sie die Karaffe während des Mixvorgangs fest. Mixen

• Für gleichmäßiges Mixen (kontinuierlicher Betrieb): Beim Betrieb in den Stufen 1 und 2 rastet der Schalter in der jeweiligen Position ein. Stufe 1 = niedrige Drehzahl Stufe 2 = hohe Drehzahl Zum Ausschalten den Schalter wieder auf Pos. „0“ stellen.

• Für den Impulsbetrieb (Mixen in kurzen Intervallen): Bringen Sie den Schalter in Position „0”. Der Schalter rastet in dieser Position ein. Das Gerät ist ausgeschaltet. Drehen Sie jetzt den Schalter auf die Position „P”. Sie müssen den Schalter entsprechend der gewünschten Intervalllänge in dieser Position festhalten. Beim Loslassen des Schalters geht dieser automatisch zurück auf Position „0“. Mixgut nachfüllen Schalten Sie das Gerät zuvor aus. Mixgut oder Gewürze können Sie durch die Verschlussöffnung nachfüllen. Betrieb beenden

• Drehen Sie den Schalter auf die Position „0“.

• Ziehen Sie den Netzstecker aus der Steckdose. Die Be- leuchtung erlischt.

• Entnehmen Sie das Mixgefäß.

• Zum Ausgießen nehmen Sie den Deckel ab. WICHTIGER HINWEIS: Bewahren Sie Zitrussäfte bzw. säurehaltige Speisen niemals in Metallgefäßen auf.

• Das Netzkabel können Sie im Bodenteil verstauen. Reinigung Vorreinigung Füllen Sie das Mixgefäß zur Hälfte mit Wasser und drehen Sie den Schalter für ca. 10 Sekunden auf „P“. Schütten Sie die Flüssigkeit anschließend aus. 05-UM 3284.indd 505-UM 3284.indd 5 09.04.2009 9:57:00 Uhr09.04.2009 9:57:00 Uhr6 DEUTSCH DEUTSCH WARNUNG:

• Ziehen Sie vor der Reinigung immer den Netzstecker.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tau- chen. Es könnte zu einem elektrischen Schlag oder Brand führen ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reini- gungsmittel.

• Zur gründlichen Reinigung nehmen Sie das Mixgefäß ab.

• Zerlegen Sie den Mixer nach jedem Gebrauch. WARNUNG: VERLETZUNGSGEFAHR! Die Messer am Messerblock sind scharf. Gehen Sie vorsichtig vor beim Auseinandernehmen, Reinigen und Zusammenset- zen der Einzelteile.

• Drehen Sie den Schraubverschluss im Uhrzeigersinn von der Karaffe ab. Entnehmen Sie den Messerblock und den Dichtungsring aus dem Schraubverschluss. Nutzen Sie beim Entfernen der Sicherheitsscheibe das Gewinde an der Karaffe. Karaffe Die Karaffe kann in der Spülmaschine oder einem warmen Spülbad gereinigt werden. Sicherheitsscheibe, Dichtungsring, Messerblock und Schraubverschluss

• Diese Teile nur kurz mit heißem Wasser abspülen.

• Nach dem Reinigen und Trocknen aller Teile montieren Sie Ihren Mixer wie unter Montage beschrieben zusammen. Gehäuse Zur äußeren Reinigung des Gerätes benutzen Sie nur ein mäßig feuchtes Tuch. Störungsbehebung Gerät ist ohne Funktion. Abhilfe: Überprüfen Sie den Netzanschluss. Überprüfen Sie die Position des Drehschalters. Weitere mögliche Ursachen: Ihr Gerät ist mit einem Sicherheitsschalter versehen. Er verhindert das unbeabsichtigte Anlaufen des Motors. Abhilfe: Kontrollieren Sie den richtigen Sitz des Mixgefäßes und der Sicherheitsscheibe. Geräuschentwicklung Gemessen wurde der Schalldruckpegel am Ohr einer Bedien- person (LpA) in Übereinstimmung mit der DIN EN ISO 3744. Ermittelter Schalldruckpegel: 82 dB(A) (kein Limit) Technische Daten Modell: ............................................................................. UM 3284 Spannungsversorgung: ..............................220-240 V~, 50/60 Hz Leistungsaufnahme: ............................................................500 W Schutzklasse: .............................................................................. ΙΙ Kurzbetriebszeit: ...................................................................1 Min. Füllmenge: ................................................................. 0,5-1,5 Liter Nettogewicht: ........................................................................3,1 kg Technische Änderungen vorbehalten! Konformitätserklärung Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät UM 3284 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagneti- sche Verträglichkeit (2004/108/EG) und der Niederspannungs- richtlinie (2006/95/EG) befi ndet. Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung

des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garan- tie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo- nate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf

des Geräts in Deutschland bei einem unserer Vertragshänd- ler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befi ndet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbrin- gung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit

uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Repa- ratur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, unsach- gemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunst- stoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen. 05-UM 3284.indd 605-UM 3284.indd 6 09.04.2009 9:57:00 Uhr09.04.2009 9:57:00 Uhr7 DEUTSCH DEUTSCH

5. Durch Garantieleistungen wird die Garantiezeit nicht verlän-

gert. Es besteht auch kein Anspruch auf neue Garantieleis- tungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewähr- leistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 03 2008 Garantieabwicklung Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufwei- sen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen. Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Service- portal. www.sli24.de Sie können sich dort direkt anmelden und erhalten alle Informa- tionen zur weiteren Vorgehensweise Ihrer Reklamation. Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Servicepor- tal online verfolgen. Alternativ können Sie uns den Servicefall per E-Mail hotline@clatronic.de oder per Fax 0 21 52 – 20 06 15 97 mitteilen. Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerä- tes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben. Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Ge- rätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kas- senbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbe- schreibung bei. Ohne den Garantienachweis (Kaufbeleg) kann Ihre Rekla- mation nicht kostenfrei bearbeitet werden. Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen. Clatronic International GmbH Industriering Ost 40 D-47906 Kempen/Germany Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgese- henen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. 05-UM 3284.indd 705-UM 3284.indd 7 09.04.2009 9:57:00 Uhr09.04.2009 9:57:00 Uhr8 NEDERLANDS NEDERLANDS Algemene veiligheidsinstructies Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.
