UM 3284 - Frullatore CLATRONIC - Manuale utente e istruzioni gratuiti

Marca	Clatronic
Modello	UM 3284
Tipo	Frullatore
Alimentazione	220-240 V~, 50/60 Hz
Consumo	500 W
Classe di protezione	I
Capacità del contenitore	1,5 L
Quantità di riempimento consigliata	0,5 - 1,5 L
Peso netto	3,1 kg
Numero di velocità	2 velocità (lenta e veloce)
Funzione Pulse	Sì (posizione P)
Tipo di funzionamento	Funzionamento continuo (1 min max) e pulsato (1 min max)
Materiale del contenitore	Plastica
Materiale delle lame	Acciaio inossidabile
Sicurezza	Interruttore di protezione, interruttore di sicurezza
Pulizia del contenitore	Lavastoviglie o acqua tiepida
Pulizia del blocco motore	Panno leggermente umido
Accessori inclusi	Coperchio, tappo dosatore (50 ml), blocco lame, guarnizione torica
Utilizzi	Frullare, tritare il ghiaccio (con Pulse)
Temperatura max dei liquidi	60 °C
Certificazioni	Conforme alle direttive europee

Domande frequenti - UM 3284 CLATRONIC

Come utilizzare la funzione Pulse sul frullatore Clatronic UM 3284?

Ruotare il selettore sulla posizione P e tenerlo premuto per azionare l'apparecchio a scatti. Rilasciarlo per fermarlo. Utilizzare questa funzione per un massimo di 1 minuto, quindi lasciare raffreddare per 2 minuti.

Posso frullare cibi caldi nel frullatore?

No, non versare mai liquidi a una temperatura superiore a 60 °C nell'apparecchio, poiché ciò comporta un rischio di ustioni.

Come pulire il frullatore Clatronic UM 3284?

Scollegare l'apparecchio. Il contenitore può andare in lavastoviglie o essere pulito con acqua tiepida. Le altre parti (blocco lame, guarnizione, disco di sicurezza) si sciacquano brevemente con acqua calda. Il corpo si pulisce con un panno leggermente umido.

Cosa fare se il frullatore non si avvia?

Verificare il collegamento elettrico e la posizione del pulsante rotante. Assicurarsi che il contenitore miscelatore e il disco di sicurezza siano posizionati correttamente, poiché un interruttore di sicurezza impedisce l'avvio se il montaggio è errato.

Come tritare il ghiaccio con questo frullatore?

Riempire il contenitore per un massimo di 1/3 di cubetti di ghiaccio. Utilizzare solo la funzione Pulse (posizione P) per tritare il ghiaccio.

Qual è la capacità massima del contenitore?

La capacità massima è di 1,5 litri. Non riempire oltre questo limite.

Posso lasciare il frullatore in funzione continua?

Sì, ma non più di 1 minuto in funzionamento continuo. Dopo di che, spegnere l'apparecchio e lasciarlo raffreddare prima di un nuovo utilizzo.

Come smontare il frullatore per una pulizia completa?

Svitare il tappo a vite in senso antiorario. Rimuovere il blocco lame, la guarnizione torica e il disco di sicurezza. Attenzione, le lame sono affilate!

Il tappo del coperchio può essere usato come misurino?

Sì, il tappo può essere usato come misurino. Riempito fino all'orlo, corrisponde a 50 ml.

Quali sono le precauzioni di sicurezza importanti?

Non mettere mai le mani nel contenitore durante il funzionamento. Non rimuovere il coperchio durante la miscelazione. Utilizzare l'apparecchio su una superficie piana e stabile. Scollegare sempre prima della pulizia.

MANUALE UTENTE UM 3284 CLATRONIC

Schema e montaggio dei comandi ...... Pagina 3

Istruzioni per l'uso ...... Pagina 20

Dati tecnici ...... Pagina 22

2

ENGLISH

Contents

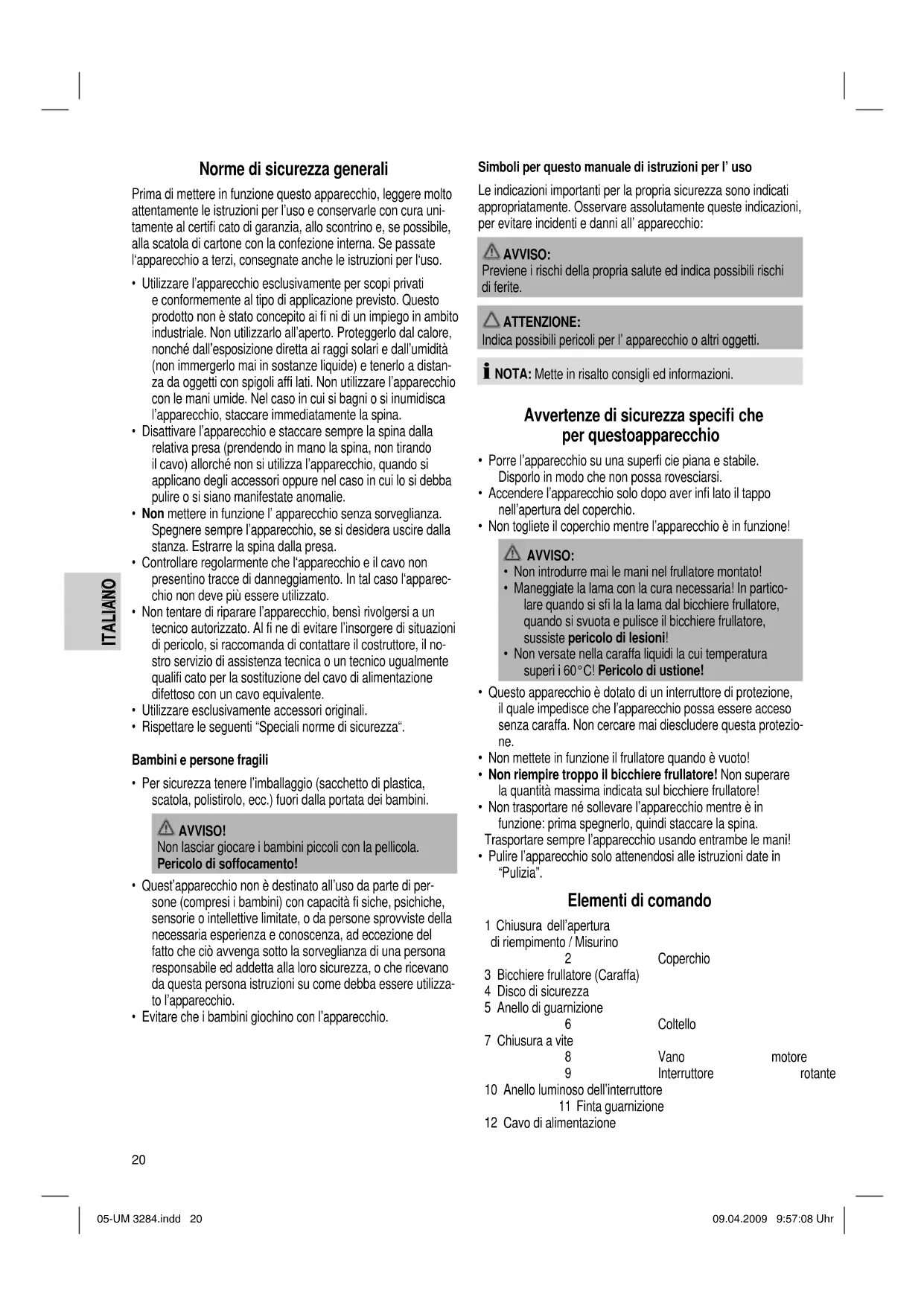

Norme di sicurezza generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certifi cato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fi ni di un impiego in ambito industriale. Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affi lati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Non tentare di riparare l'apparecchio, bensì rivolgersi a un tecnico autorizzato. Al fi ne di evitare l'insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un tecnico ugualmente qualifi cato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.
• Utilizzare esclusivamente accessori originali.
• Rispettare le seguenti "Speciali norme di sicurezza".

Bambini e persone fragili

- Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

• Quest'apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con capacità fi siche, psichiche, sensorie o intellettive limitate, o da persone sprovviste della necessaria esperienza e conoscenza, ad eccezione del fatto che ciò avvenga sotto la sorveglianza di una persona responsabile ed addetta alla loro sicurezza, o che ricevano da questa persona istruzioni su come debba essere utilizzato l'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Avvertenze di sicurezza specifi che per questoapparecchio

• Porre l'apparecchio su una superfi cie piana e stabile. Disporlo in modo che non possa rovesciarsi.
• Accendere l'apparecchio solo dopo aver infi lato il tappo nell'apertura del coperchio.
• Non togliete il coperchio mentre l'apparecchio è in funzione!

AVVISO:

• Non introdurre mai le mani nel frullatore montato!
- Maneggiate la lama con la cura necessaria! In particolare quando si sfi la la lama dal bicchiere frullatore, quando si svuota e pulisce il bicchiere frullatore, sussiste pericolo di lesioni!
- Non versate nella caraffa liquidi la cui temperatura superi i 60°C! Pericolo di ustione!

- Questo apparecchio è dotato di un interruttore di protezione, il quale impedisce che l'apparecchio possa essere acceso senza caraffa. Non cercare mai diescludere questa protezione.

• Non mettete in funzione il frullatore quando è vuoto!
- Non riempire troppo il bicchiere frullatore! Non superare la quantità massima indicata sul bicchiere frullatore!
- Non trasportare né sollevare l'apparecchio mentre è in funzione: prima spegnerlo, quindi staccare la spina. Trasportare sempre l'apparecchio usando entrambe le mani!
- Pulire l'apparecchio solo attenendosi alle istruzioni date in "Pulizia".

Elementi di comando

1 Chiusura dell'apertura di riempimento / Misurino
2
Coperchio
3 Bicchiere frullatore (Caraffa)
4 Disco di sicurezza
5 Anello di guarnizione
6
Coltello
7 Chiusura a vite
8
Vano
motore
9
Interruttore
rotante
10 Anello luminoso dell'interruttore
11 Finta guarnizione
12 Cavo di alimentazione

Montaggio

Cavo di alimentazione

Estrarre il cavo di alimentazione dal vano sul fondo.

Bicchiere frullatore

1. Controllare l'eventuale premontaggio! (Fig. A + B) Il disco di sicurezza (4), l'anello di guarnizione (5), il blocco lame (6) e la chiusura a vite (7) devono essere montati nell'ordine esatto.

ATTENZIONE:

• Non dimenticare mai di inserire l'anello di guarnizione, altrimenti la caraffa non tiene.
• Mettere sempre l'anello di guarnizione sul blocco lame.
• La chiusura a vite non deve essere svitata di traverso.

• Le tre guide del disco di sicurezza devono essere nelle cavità della chiusura a vite.

• Mettere la caraffa sulla base con il motore (8) (Fig. C). Si può scegliere se rivolgere il manico della caraffa a destra o a sinistra.

NOTA:

Quando si appoggia la caraffa, il disco di sicurezza montato preme l'interruttore di sicurezza della custodia del motore. In caso di montaggio errato il frullatore non può entrare in funzione.

Avvertenze per l'uso

• Pulire il frullatore, il coperchio e la chiusura avanti il primo utilizzo in acqua calda e detersivo per stoviglie.
• Tagliare prima gli alimenti da frullare in piccoli pezzi.
• Ingredienti: non versare alimenti bollenti nel bicchiere frullatore.
• Tappo: il tappo si può usare anche come dosatore (pieno fi no all'orlo = 50 ml).
• Funzionamento a breve durata: L'apparecchio è idoneo per un funzionamento a breve durata (KB) di 1 minuto max. Poi spegnere l'apparecchio.
• Funzionamento ad impulso: Si ottiene un funzionamento ad impulso girando l'interruttore sulla posizione "P" e rilasciandolo. Impiegare l'apparecchio con questa modalità di funzionamento per un massimo di 1 minuto. Prima di riutilizzarlo lasciarlo raffreddare per 2 minuti!
• Sminuzzare cubetti di ghiaccio: La lama nel bicchiere frullatore si presta anche per sminuzzare cubetti di ghiaccio. Riempire la caraffa solo fi no a 1/3 con cubetti di ghiaccio. Per sminuzzare usare esclusivamente il funzionamento ad impulsi “P”.

Funzionamento

Collegamento elettrico

Controllate che la tensione di rete che volete utilizzare coincida con quella del l'apparecchio. Troverete i dati relativi sulla targhetta della base.

Preparazione

• Accertatevi che l'interruttore di funzione (9) sia su "0".
• Applicare il bicchiere frullatore.
• Versare ora gli alimenti da frullare nel bicchiere frullatore (max. 1,5 l).
• Premere bene il coperchio (2) sulla caraffa (fi g. D). La chiusura deve risultare ermetica.
• Chiudere il coperchio con il tappo (1) (Fig. E). Badare agli incavi sul lato interno del coperchio. Girare bene il coperchio in senso orariot.
• Collegare il cavo rete ad una presa con contatto di terra regolarmente installata da 230 V, 50 Hz. L'anello dell'interruttore (10) è acceso.
• Mentre si frulla tenere ferma la caraffa.

Frullare

• Per ottenere frullati omogenei (funzionamento continuo):

Nel funzionamento alle velocità 1 e 2 l'interruttore si innesta nella rispettiva posizione.

livello 1 = numero di giri basso

livello 2 = numero di giri alto

Per spegnere portare l'interruttore di nuovo su "0".

- Per poter usufruire della modalità di funzionamento a impulsi (frullare a brevi intervalli):

Portare l'interruttore sulla posizione "0". L'interruttore si inne-sta quindi in questa posizione e l'apparecchio è disattivato. Regolare ora l'interruttore sulla posizione "P". E' necessario mantenere l'interruttore in questa posizione a seconda della durata desiderata per gli intervalli di tempo. Rilasciando l'interruttore, quest'ultimo torna automaticamente alla posizione "0".

Aggiungere alimenti da frullare

Prima spegnete l'apparecchio. Si possono aggiungere alimenti da frullare o spezie attraverso l'apertura del tappo.

Terminare il funzionamento

• Girare l'interruttore sulla posizione "0".
• Togliere la spina dalla presa . L'illuminazione si spegne.
• Togliere il bicchiere frullatore.
  • Per versare togliere il coperchio.

NOTA IMPORTANTE:

Non conservare mai i succhi degli agrumi o alimenti contenenti acidi in contenitori di metallo.

- Il cavo di alimentazione si può avvolgere sul fondo.

Pulizia

Pre-pulizia

- Riempire il bicchiere frullatore a metà con acqua e girare l'interruttore per 10 secondi ca. su "P". Infine buttare via il liquido.

AVVISO:

• Prima di procedere alla pulizia estrarre sempre la spina dalla presa di corrente!
• In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.

• Per una pulizia a fondo staccare il bicchiere frullatore.
• Dopo ogni uso smontare il frullatore.

AVVISO: PERICOLO DI LESIONI!

Le lame sul blocco lame sono affi late. Usare cautela nell'estrazione, nella pulizia e nel riassemblaggio dei singoli pezzi.

- Svitare la chiusura a vite dalla caraffa girandola in senso orario. Estrarre il blocco lame e l'anello di guarnizione dalla chiusura a vite. Quando si toglie il disco di sicurezza, usare la fi lettatura sulla caraffa.

Caraffa

La caraffa può essere lavata in lavastoviglie o in acqua calda e detersivo per stoviglie.

Disco di sicurezza, anello di guarnizione, blocco lame e chiusura a vite

• Lavare questi pezzi solo con acqua calda senza ammollo.
- Dopo la pulizia e l'asciugatura di tutti i pezzi, montare il frullatore come descritto in "Montaggio".

Custodia

Per la pulizia esterna dell'apparecchio usare solo un panno un po' inumidito.

Rimozione guasti

• L'apparecchio è senza funzione.

Rimedio:

Controllare il collegamento rete.

Controllare la posizione dell'interruttore girevole.

Altre possibili cause:

L'apparecchio è munito di un interruttore di sicurezza. Evita una messa in moto casuale del motore.

Rimedio:

Controllare che il bicchiere frullatore e il disco di sicurezza siano correttamente posizionati.

Dati tecnici

Modello:......UM 3284

Alimentazione rete: 220-240 V\~, 50/60 Hz

Consumo di energia: 500 W

Classe di protezione:...... I

Funzionamento raccorciato: ....1 min.

Capacità: 0,5-1,5 litri

Peso netto: 3,1 kg

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Con riserva di apportare modifi che tecniche.

Signifi cato del simbolo „Eliminazione“

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifi uti domestici.

Per l' eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo signifi ca un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
