Produkttyp	Wandhalterung für Flachbildschirm
Marke	Chief
Modell	iCMPFM3B02
Minimale VESA-Kompatibilität	100 x 100 mm
Maximal unterstütztes Gewicht	56,7 kg (125 lbs)
Material	Stahl
Ständerabstand (Holz)	40,6 cm (16 Zoll)
Unterstützte Wandtypen	Holz, Beton, Betonblock, Ziegel
Maximale Trockenbaudicke	15,9 mm (5/8 Zoll)
Erforderliche Anzahl Ständer (Holz)	2
Durchmesser der Befestigungsschrauben (Holz)	5,5 mm (7/32 Zoll)
Durchmesser der Dübel (Beton)	7,9 mm (5/16 Zoll)
Kabelmanagement	Ja, mit integrierten Kabelbindern
Diebstahlsicherung	Für Vorhängeschloss oder Kabel vorbereitet (nicht im Lieferumfang)
Bildschirmverriegelung	Ja, durch Hebel und Riegel
Installationsposition	Wandmontage, Querformat (Standard)
Pflege	Mit einem weichen, trockenen Tuch reinigen
Packungsinhalt	Wandplatte, Befestigungswinkel, Schrauben, Dübel, Unterlegscheiben, Distanzringe, Anleitung

Häufig gestellte Fragen - iCMPFM3B02 Chief

Was ist das maximal unterstützte Gewicht der Halterung iCMPFM3B02?

Das maximal unterstützte Gewicht beträgt 56,7 kg (125 lbs) für die Modelle iCMPFM3 und iCLPFM3. Überschreiten Sie diese Grenze nicht, um Verletzungs- oder Schadensrisiken zu vermeiden.

Welche VESA-Abmessungen sind mit dieser Halterung kompatibel?

Die Mindestkonfiguration der Montagelöcher beträgt 100 x 100 mm. Für das Modell iCMPFM3 verwenden Sie die inneren Löcher entsprechend dieser Norm.

Ist diese Halterung mit allen Wandtypen kompatibel?

Sie ist für die Befestigung an Holzständern (Achsabstand 40,6 cm), Beton, Betonblock oder Ziegel ausgelegt. Für Holz verwenden Sie die mitgelieferten Schrauben; für Beton die geeigneten Dübel.

Wie installiere ich die Befestigungswinkel am Bildschirm?

Legen Sie den Bildschirm mit der Vorderseite nach unten auf eine geschützte Oberfläche. Wählen Sie die passenden Schrauben für den Durchmesser der Montagelöcher (4, 5, 6 oder 8 mm). Verwenden Sie ggf. Distanzringe, damit die Winkel flach aufliegen. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest.

Wie ist das Vorgehen zur Befestigung der Wandplatte an einer Betonwand?

Bohren Sie Führungslöcher mit 7,9 mm (5/16 Zoll) Durchmesser und einer Mindesttiefe von 6,35 cm. Setzen Sie die mitgelieferten Ankerhülsen (E) mit einem Hammer ein. Schrauben Sie die Schrauben (C) durch die Unterlegscheiben und die Wandplatte in die Ankerhülsen mit einem 12,7 mm (1/2 Zoll) Schlüssel.

Kann ich diese Halterung für einen 65-Zoll-Bildschirm verwenden?

Das hängt vom Gewicht des Bildschirms ab. Stellen Sie sicher, dass das Gesamtgewicht des Bildschirms 56,7 kg nicht überschreitet. Überprüfen Sie auch, ob die VESA-Konfiguration mindestens 100 x 100 mm beträgt.

Wie verriegele ich den Bildschirm in Position an der Wand?

Nachdem Sie den Bildschirm an der oberen Schiene eingehängt haben, senken Sie den Hebel (Ruheposition). Drücken Sie dann die Schnittstellen-Befestigungswinkel, bis sie an der Wand einrasten. Ein Klicken zeigt die Verriegelung an.

Ist es möglich, eine Diebstahlsicherung hinzuzufügen?

Ja, die Halterung ist für die Installation eines Vorhängeschlosses oder Diebstahlsicherungskabels (nicht im Lieferumfang) vorgesehen. Führen Sie das Kabel durch die Löcher unten an den Schnittstellen-Befestigungswinkeln.

Wie verwalte ich die Kabel hinter dem Bildschirm?

Verwenden Sie die mitgelieferten Kabelbinder, um die Kabel an den Befestigungswinkeln zu befestigen. Führen Sie die Kabel durch die dafür vorgesehene Aussparung und schließen Sie die Kabelbinder für ein ordentliches Erscheinungsbild.

Was tun, wenn die mitgelieferten Schrauben nicht zu meinem Bildschirm passen?

Wählen Sie geeignete Schrauben mit passendem Durchmesser und Länge aus dem mitgelieferten Satz (FA bis FO). Die richtige Länge ist erreicht, wenn die Basis des Schraubenkopfes mindestens um den Schraubendurchmesser über die Unterlegscheibe hinausragt. Verwenden Sie niemals eine zu lange Schraube, die den Boden des Lochs berührt.

BEDIENUNGSANLEITUNG iCMPFM3B02 Chief

WICHTIGEWARN- und VORSICHSHINWEISE!

WARNING: Ein WARNINGNHNWEIS macht auf mögliche schwere oder tödliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

VORSICH: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Geräts aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

WARNING: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren

Körperverletzungen, Schaden an den Geräten führen und die Werksgarantie nicht machen! Der Monteur ist davon verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden.

WARNING: Wenn für diese Komponente keine ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist davon verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sicher traben kann. Andernfalls muss die Wand verstärkt werden, bevor die Komponente angebracht wird. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird,arf maximal 15,9 mm betragen.

WARNING: Wenn das zulässige Gewicht übersritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur hat davon zu sorgen, dass das Gesamtgewicht aller befestigen Baulemente 56,7 kg (125 lbs) - im Falle des iCMPFM3 und des iCLPFM3 - bzw. 79,4 kg (175 lbs) - im Falle des iCXPFM3 - nicht überschreitet. Eine Nutzung mit Produkten, welche die maximale Tragkraft überschreiben, kann dazu führen, dass die Halterung bricht und/oder herunterfällt und kann eventuell Verletzungen verursichen.

ADVERTÉNCIAS e AVISOS IMPORTANTES!

WARNING: Wenn diese Komponente nicht an einer Struktur mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist damit verantwortlich, die Tragfähigkeit der Struktur, an der die Komponente angebracht wird, sicherzustellen. Die Struktur muss das fünffache Gesamtgewicht des Geräts tragen können. Verständen Sie vor der Montage der Komponente ggf. die Struktur. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird, darf maximal 1,6 cm betragen.

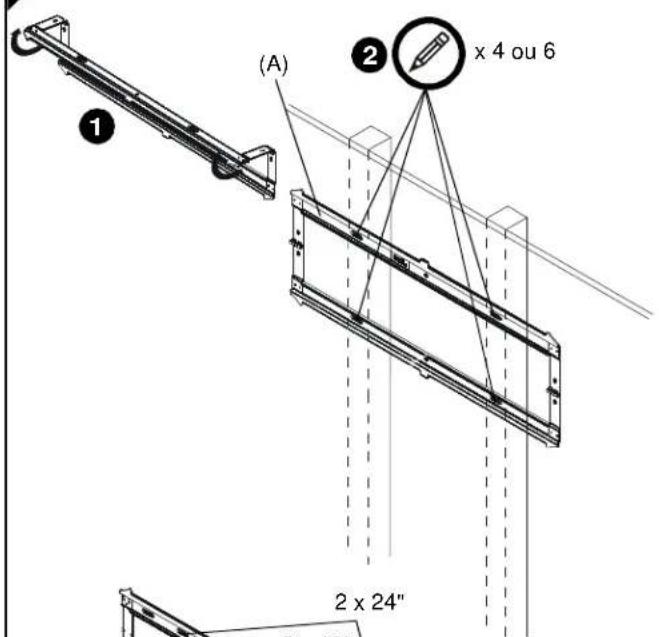

1. Ziehen Sie die Wandplatte (A) aus, um sie für die Wandmontage vorzubereiten.
2. Richten Sie die Wandplatte (A) gerade aus und markieren Sie die Stellen für die Vorbohrungen.

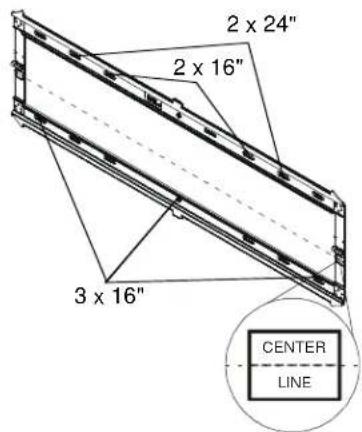

HINWEIS: Die iCMPFM3 muss an zwei Balken mit einem Abstand von 40,6 cm montiert werden. Die iCLPFM3 kann an Balken mit einem Abstand von 40,6 cm (innere Bohrungen) oder Balken mit einem Abstand von 61 cm (äußere Bohrungen) montiert werden. Die iCXPFM3 kann an zwei oder drei Balken mit einem Abstand von 40,6 cm oder zwei Balken mit einem Abstand von 61 cm montiert werden. Bei Montage an drei Balken mit einem Abstand von 40,6 cm muss sie an allen drei Balken unter Verwendung der inneren Bohrungen und der mittleren Bohrungen montiert werden.

HINWEIS: Die vertikale Mitte des Bildschirms wird sich auf der Höhe der Mittellinie befinden, die an den Schildern direkt unter jedem Scharnier angegeben ist. Beachten Sie dies, wenn Sie festlegen, wo die Halterung angebracht werden soll.

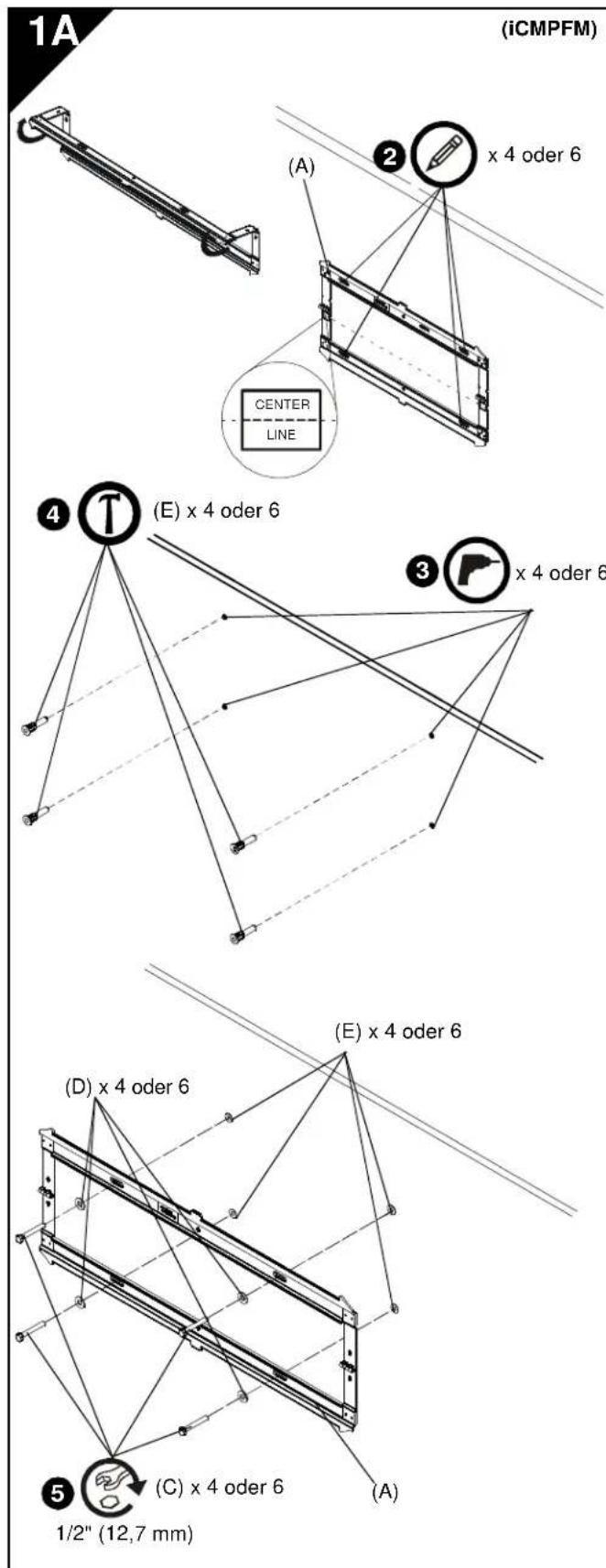

1. Bohren Sie Vorbohrungen mit einem Durchmesser von 5,5 mm in die Holzbalken.
2. Drehen Sie die Schrauben (C) mit einem 12,7 mm-Schraubenschlussel durch die Unterlegscheiben (D) und die Wandplatte (A) in die Holzbalken.

MONTAGE DER WANDPLATTE AN DER WAND-BETON, BETONSTEIN ODER ZIEGELSTEIN

WARNING: Wenn diese Komponente nicht an einer Struktur mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschädren führen! Der Monteur ist davon verantwortlich, die Tragfähigkeit der Struktur, an der die Komponente angebracht wird, sicherzustellen. Die Struktur muss das fünffache Gesamtgewicht des Geräts tragen können. Verständen Sie vor der Montage der Komponente ggf. die Struktur.

WARNING: GEFAHR EINES ELEKTRISCHEN SCHLAGS! DAS ZERSCHNEIDEN ODER ANBOHREN VON ELEKTRISCHEN LEITUNGEN ODER KABELN KANN ZUM TOD FÜR HREN ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem Bereich hinter der Befestigungsfläche keine elektrischen Leitungen und Kabel befinden, bevor Sie bohren oder Schrauben anbringen.

WARNING: EXPLOSIONS- UND BRANDGEFAH! DAS BESCHÄDIGEN ODER ANBOHREN VON GASLEITUNGEN KANN ZUM TOD FühREN ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem Bereich hinter der Befestigungsfläche keine Gas-, Wasser-, Abwasser- oder andere Rohrleitungungen befinden, bevor Sie schneiden, bohren oder Schrauben anbringen.

1. Ziehen Sie die Wandplatte (A) aus, um sie für die Wandmontage vorzubereiten.
2. Richten Sie die Wandplatte (A) gerade aus und markieren Sie die Stellen für die Vorbohrungen.

HINWEIS: Für die iCLPFM3 konnen entweder die vier inneren oder die vier äußerten Bohrungen verwendet werden.
HINWEIS: Verwenden Sie für die Montage der iCXPFM3 die äußeren vier Bohrungen und die zwei mittleren Bohrungen an der Wandplatte.
HINWEIS: Die vertikale Mitte des Bildschirms wird sich auf der Höhe der Mittellinie befinden, die an den Schildern direkt unter jedem Scharnier angegeben ist. Beachten Sie dies, wenn Sie festlegen, wo die Halterung angebracht werden soll.
3. Bohren Sie an den markierten Stellen Vorbohrungen mit einem Durchmesser von 7,9 mm in die Wand. Die Vorbohrungen müssen mindestens 6,4 cm tief sein.
4. Setzen Sie vier Betondübel (E) in die Vorbohrungen ein. Verwenden Sie einen Hammer, um die Dubel in die Bohrungen einzubrangen.
5. Drehen Sie die Schrauben (C) mit einem 12,7 mm-Schraubenschlussel durch die Unterlegscheiben (D) und die Wandplatte (A) in die Betondüber (E).

MONTAGE DER HALTERUNGEN AN DEN BILDSCHIRM

WARNING: Das Bohrmuster muss für die iCMPFM3 mindestens 100 mm x 100 mm und für die iCLPFM3 und die iCXPFM3 mindestens 200 mm x 200 mm betragen.

1. Legen Sie den Bildschirm mit der Vorderseite nach unten auf eine schützende Oberfläche.

VORSICHT: Durch die Verwendung von Schrauben mit unpassendem Durchmesser kann Ihr Bildschirm beschäftigt werden! Passende Schrauben setzen sich leicht in die Bildschirm-Montagebohrungen drehen.

1. Wahlen Sie den Schrauben-Durchmesser, indem Sie in den Beuteln mit Befestigungsmitteln die Schrauben "FA" bis "FO" heraussuchen (8 mm, 6 mm, 5 mm oder 4 mm) und mit den Montagebohrungen am Bildschirm vergleichen.

2. Wahlen Sie die Abstandhalter:

3. Liegen die Montagebohrungen nicht vertieft und konnen beide Halterungen (B) flach am Bildschirm anliegen, so sind keine Abstandhalter erforderlich.

4. Liegen die Montagebohrungen vertieft oder konnen die Halterungen (B) aufgrund von Überständen nicht flach anliegen, so müssen Abstandhalter (FP oder FQ) verwendet werden.
5. Für mehr Tiefe hinter dem Bildschirm können Abstandhalter (FP und FQ) aufeinandergesetzt werden.

VORSICHT: Durch die Verwendung von Schrauben mit unpassender Länge kann Ihr Bildschirm beschädigt werden! Passende Schrauben haben eine angemessene Drehverbinding, ohne den Boden der Bildschirm-Montagebohrungen zu berühren.

1. Wahlen Sie die Schrauben-Lange:

2. Drehen Sie die KURZESTE Schraube des gewählten Durchmessers (FA, FE, FI oder FL) mit der Hand durch die Halterung (B), die universale Unterlegscheibe (FS) und den gewählten Abstandhalter (FP oder FQ, falls erforderlich) in die Bildschirm-Montagebohrung. Drehen Sie die Schraube zu dieser Zeitpunkt noch NICHT vollständig in die Bohrung.

Passende Schraubenlange bedeutet, dass die Basis des Schraubenkopfes über die flache Unterlegscheibe hersausstet. Der Abstand muss mindestens dem Schraubendurchmesser entsprechen. Ist die Schraubenlange unpassend, wahlen Sie eine langere Schraube. Wahlen Sie die kürzeste Schraube, die dem erforderlichen Abstand entspricht.

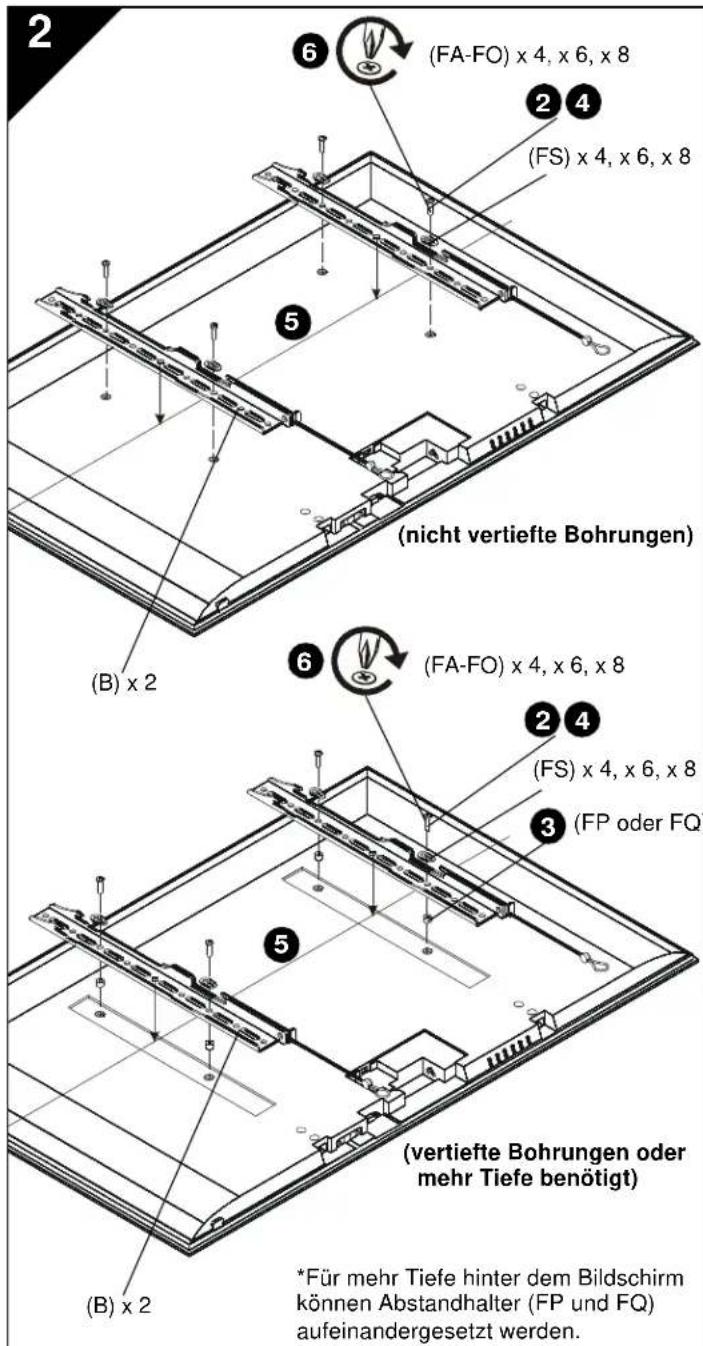

1. Platzieren Sie die Halterungen (B) am Bildschirm, wobei Sie Folgenden sicherstellen:

Die oberen Haken zeigen zur Oberseite des Bildschirms.
- Die Mitte der Halterungen (B) sind nach der Montage so nah an der Mitte der Bildschirmrückseite wie möglich. Die Mitte der Halterung wird von der rautenförmigen Öffnung angezeigt.

1. Drehen Sie die ausgewählten Schrauben vorsichtig mit einem Kreuzschlitzschraubendreher durch die universalen Unterlegscheiben (FS), Halterungen (B) und Abstandhalter (FP oder FQ, falls erforderlich) in den Bildschirm.

2. Ziehen Sie alle Schrauben an. Stellen Sie sicher, dass alle maßgeblichen Bildschirm-Montagebohrungen (4, 6 oder 8) verwendet werden.

MONTAGE DES BILDSCHIRMS AND DER WANDPLATTE

WARNING: Das Überschreiben der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist damit verantwortlich sicherzustellen, dass das Gesamtgewicht aller Komponenten 56,7 kg für die iCMPFM3 und die iCLPFM3 oder 79,4 kg für die iCXPFM3 nicht überschreitet. Eine Nutzung mit Produkten, welche die maximale Tragkraft überschreiben, kann dazu führen, dass die Halterung oder deren Zubehör bricht und/oder herunterfällt und kann eventuell Verletzungen verursachen.

WARNING: Der Bildschirm kann sehr schwer sein! Stellen Sie sicher, dass der Bildschirm für die Montage an der Wandplatte sicher angehoben und bewegt werden kann. Wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden, kann dies zu schweren Verletzungen oder Geräteschädeln führen!

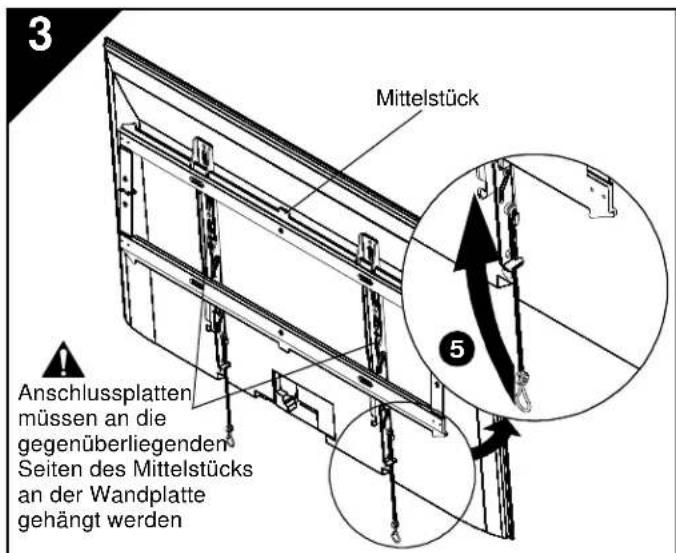

WARNING: Anschlussplatten müssen an die gegenüberliegenden Seiten des Mittelstücks an der Wandplatte gehängt werden!

1. Stellen Sie sicher, dass alle Anschlussplatten in Kippständer-Position sind, indem sie die Griffe so welt wie möglich herunterziehen.
2. Hängen Sie den Bildschirm mit den Halterungen (B) auf die obere Schiene der Wandplatte (A). Der Kippstander solle am unteren Teil der Wandplatte befestigt sein.

HINWEIS: Anpassungen an der Kabelführung oder Bildschirmrückeite sollenn vorgenommen werden, wenn der Bildschirm am Kippstand eruht.

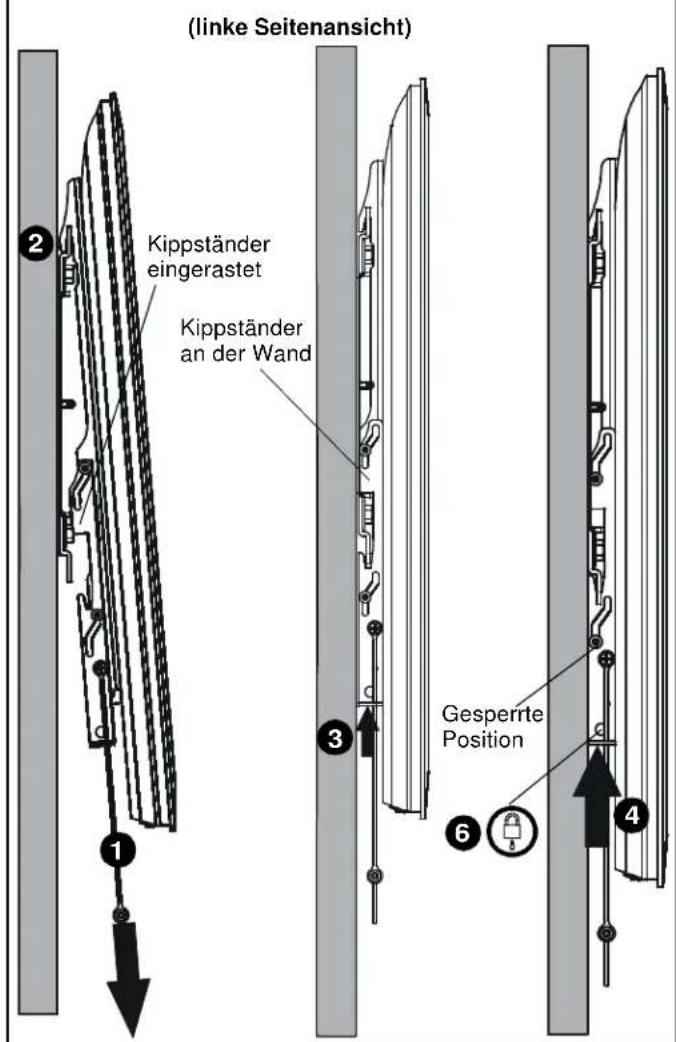

1. Entriegeln Sie den Kippstandner, indem Sieihn an den Anschlussplatten hochschieben, bis der Kippstandner an der Wand ruht.
2. Schieben Sie den Kippständer weiter an den Anschlussplatten hoch, um den Bildschirm in der Position an der Wand zu fixieren.
3. Riemen konnen nach Beendigung der Montage hinter dem Bildschirm an der Anschlussplatten-Einkerbung (B) befestigt werden, sodass sie fur den Betrachter nicht sightbar sind.
4. (Optional) Führer Sie für zusätzliche Sicherheit das Vorhänge- oder Kabelschloss (nicht im Lieferumfang enthalten) durch die unteren Bohrungen an der Anschlussplatte.
