Produkttype	Vægbeslag til fladskærm
Mærke	Chief
Model	iCMPFM3B02
Minimum VESA-kompatibilitet	100 x 100 mm
Maksimal understøttet vægt	56,7 kg (125 lbs)
Materiale	Stål
Afstand mellem stolper (træ)	40,6 cm (16 tommer)
Understøttet vægtype	Træ, beton, betonblok, mursten
Maksimal tykkelse af gipsplade	15,9 mm (5/8 tommer)
Antal nødvendige stolper (træ)	2
Diameter på skruer (træ)	5,5 mm (7/32 tommer)
Diameter på plugs (beton)	7,9 mm (5/16 tommer)
Kabelstyring	Ja, med integrerede stropper
Tyverisikring	Forberedt til hængelås eller kabel (ikke inkluderet)
Skærmlås	Ja, med støtteben og lås
Installationsposition	Væg, landskabsorientering (standard)
Vedligeholdelse	Rengør med en blød, tør klud
Indhold i pakken	Vægbeslag, monteringsbeslag, skruer, plugs, skiver, mellemringe, manual

Ofte stillede spørgsmål - iCMPFM3B02 Chief

Hvad er den maksimale vægt, som beslaget iCMPFM3B02 kan bære?

Den maksimale understøttede vægt er 56,7 kg (125 lbs) for modellerne iCMPFM3 og iCLPFM3. Overskrid ikke denne grænse for at undgå risiko for personskade eller skade.

Hvilke VESA-mål er kompatible med dette beslag?

Minimum monteringshulkonfiguration er 100 x 100 mm. For model iCMPFM3 skal du bruge de indvendige huller, der svarer til denne standard.

Er dette beslag kompatibelt med alle vægtyper?

Det er designet til montering på træstolper (centerafstand 40,6 cm), beton, betonblok eller mursten. Til træ skal du bruge de medfølgende skruer; til beton skal du bruge de passende plugs.

Hvordan installerer man monteringsbeslagene på skærmen?

Placer skærmen med forsiden nedad på en beskyttet overflade. Vælg skruer, der passer til diameteren på monteringshullerne (4, 5, 6 eller 8 mm). Brug mellemringe om nødvendigt, så beslagene ligger fladt. Stram skruerne med en stjerneskruetrækker.

Hvad er proceduren for at fastgøre vægbeslaget på en betonvæg?

Bor styrehuller på 7,9 mm (5/16 tommer) til en minimumsdybde på 6,35 cm. Indsæt de medfølgende ankerflanger (E) med en hammer. Skru skruerne (C) gennem skiverne og beslaget ind i flangerne med en 12,7 mm (1/2 tomme) skruenøgle.

Kan jeg bruge dette beslag til en 65 tommer skærm?

Det afhænger af skærmens vægt. Sørg for, at skærmens samlede vægt ikke overstiger 56,7 kg. Kontroller også, at VESA-konfigurationen er mindst 100 x 100 mm.

Hvordan låser man skærmen fast mod væggen?

Efter at have hængt skærmen på den øverste skinne, sænkes støttebenet (hvileposition). Tryk derefter på interface-monteringsbeslagene, indtil de låser mod væggen. Et klik indikerer låsning.

Er det muligt at tilføje en tyverisikring?

Ja, beslaget er forberedt til installation af en hængelås eller et tyverikabel (ikke inkluderet). Før kablet gennem hullerne nederst på interface-monteringsbeslagene.

Hvordan håndterer man kablerne bag skærmen?

Brug de medfølgende stropper til at holde kablerne mod monteringsbeslagene. Før kablerne gennem den dertil indrettede åbning, og luk derefter stropperne for et pænt udseende.

Hvad gør jeg, hvis de medfølgende skruer ikke passer til min skærm?

Vælg skruer med passende diameter og længde fra det medfølgende sæt (FA til FO). Korrekt længde opnås, når bunden af skruehovedet rager mindst skruens diameter ud over skiven. Brug aldrig en for lang skrue, der ville røre bunden af hullet.

BRUGSANVISNING iCMPFM3B02 Chief

ADVARSEL: Hvis这部分 component monteres pa en konstruktion, der ici er staerk nok, kan det forarssage alvorlig personskade aller beskadigelse af udstyret! Montaren er ansvarlig for at sorge for, at componenten monteres pa en konstruktion, der kan bare fem gange udstyret'samlede vegt. Forstaerk konstruktionen after behov, for componenten monteres. Væggen, som ophængen fastgore til, kan have en maks. Tykke af gipsplader pa 1,6 cm (5/8").

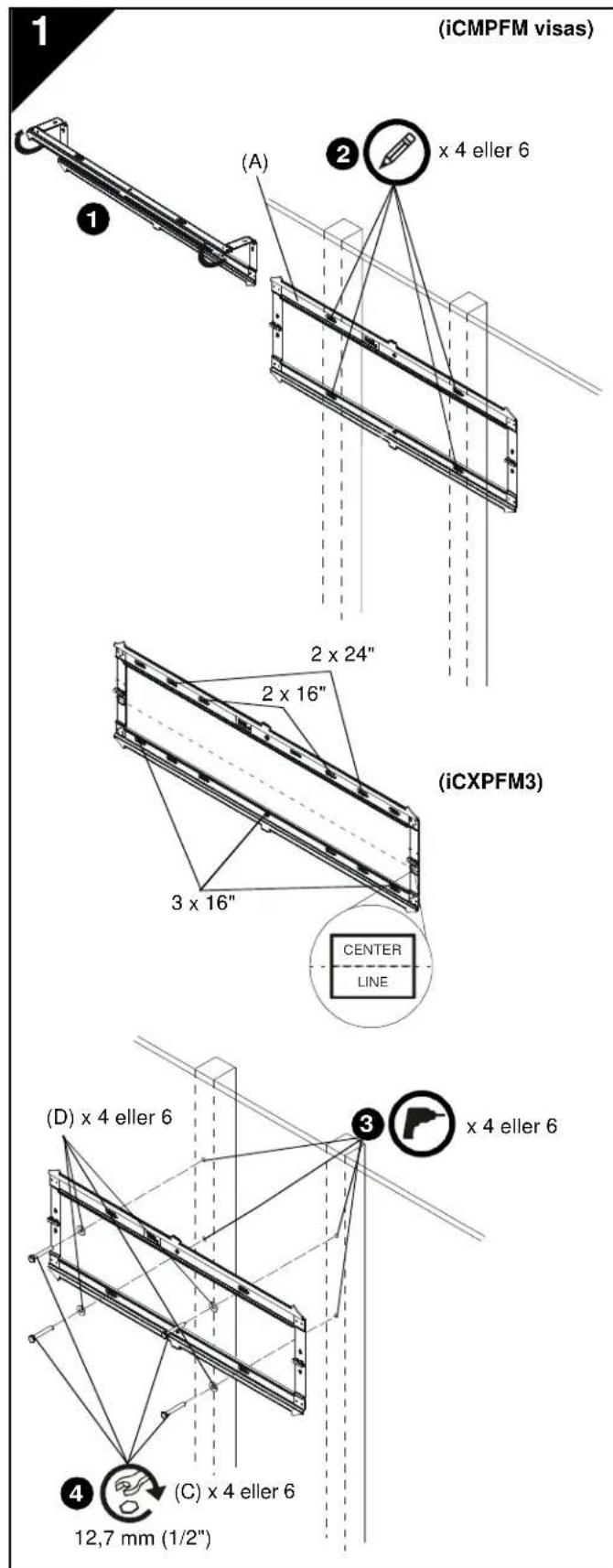

1. Fold vægpladen (A) ud for montering på væg.
2. Planer vægpladen (D) og marker placeringen pa styrehullerne.

BEMERK: iCMPFM3 skal moneres pa to 40,6 cm (16") stolper. iCLPFM3 kan moneres pa 40,6 cm (16") stolper (inderhuller) eller 61,0 cm (24") stolper (yderhuller). iCXPFM3 kan moneres over to eller tre 40,6 cm (16") stolper eller to 61,0 cm (24") stolper. Hvis der moneres pa tre 40,6 cm (16") stolper, skal den moneres pa alle tre stolper ved brug af yderhullerne og miderhullerne.

BEMERK: Den lodrette midte af skaermen vil vare lige med den miderlinje, som indikeres pa de etiketter, der er placeret direkte under hvert haengsel. Husk pa dette, nar monteringsplaceringen bestemmes.

1. Bor styrehuller pa 5,5 mm (7/32") diameter ind i tapskruerne.
2. Brug en 12,7 mm (1/2") skruenogle til at montere skruer (C) gennem de flade slutteskiver (D) og vægpladen (A) ind i træafstiverne.

MONTERING AF VEGPLADE PAVEG-BETON,BETONBLOKKE ELLER MURSTEN

ADVARSEL: Hvis这部分 component moneres pa en konstruktion, der ici er sterk nok, kan det forarsage alvorlig personskade aller beskadigelse af udstyret! Monteren er ansvarlig for at sorge for, at componenten moneres pa en konstruktion, der kan bare fem gange udstyretsa samlede vegt. Forsterk konstruktionen after behov, for componenten moneres.

ADVARSEL: RISIKO FOR ELEKTRISK STØDI HVIS DER SKÅERES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFØRE DØDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der/DD er elektriske ledninger er ker kabler bag ophæŋget, for du borer erller installerer ophæŋget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND! HVIS DER SKÅERES ELLER BORES I GASLEDNINGER KAN DET MEDFÖRE DÖDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som færer gas, vand eller affald eller andet i vaeggen bag ophæŋget, før du borer, skærer eller installerer ophæŋget.

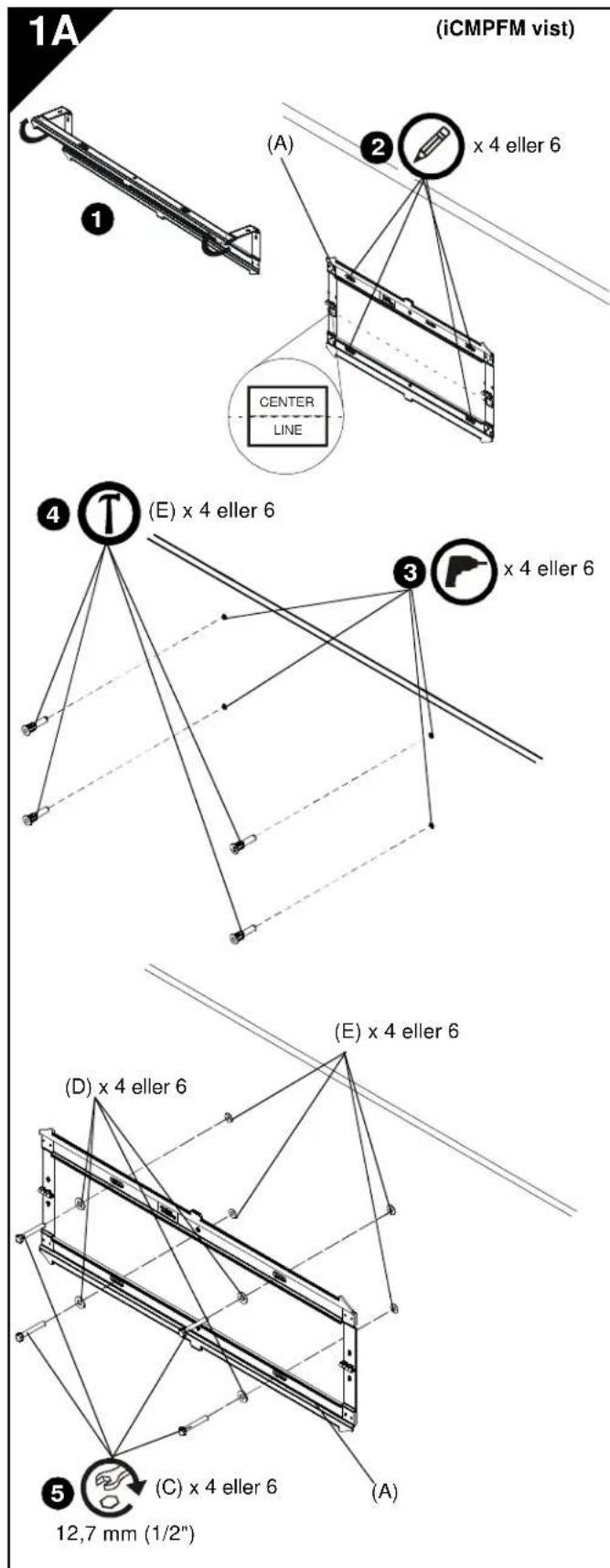

1. Fold vægpladen (A) ud før montering pa væg.
2. Planer vægpladen (A) og marker placeringen af styrehullerne på den ønskede monteringsplacering.

BEMERK: I forbindelse med iCLPFM3 kan enten de fire inder- ell er yderhuller benyttes.

BEMERK: I forbindelse med iCXPFM3 skal de fire yderhuller og de to midterhuller pa vægpladen bruges ved montering.

BEMERK: Den lodrette midte af skaermen vil vare lige med den miterlinje, som indikeres pa de etiketter, der er placeret direkte under hvert haengsel. Husk pa dette, nár monteringsplaceringen bestemmes.

1. Bor 7,9 mm (5/16") diameter styrehuller i vaeggen pa markerede placeringer. Hullene kal bores mindst 6,5cm (2 1/2") dybe.
2. Monter 4 betonrawplugs (E) i de borede huller. Brug en hammer til at banke rawpluggene ind i hullerne.
3. Brug en 12,7 mm (1/2") skruenogle til at montere skruer (C) gennem de flade sluteskiver (D) og vaepladen (A) ind i betonrawpluggene (E).

MONTERING AF BESLAG PÅ SKÄERM

ADVARSEL: Det mindste hulmønster er

100mm× 100mm for iCMPFM3 og

200 mm x 200 mm for iCLPFM3 og iCXPFM3.

1. Læg skærmen med forsiden nedad på en beskyttende overflade.

FORSIGTIG: Brug af skruer med en forkert

diameter kan beskadige din skerm! De korrekte

skruer vil nemt kunne skrues ind i skaermens

monteringshuller.

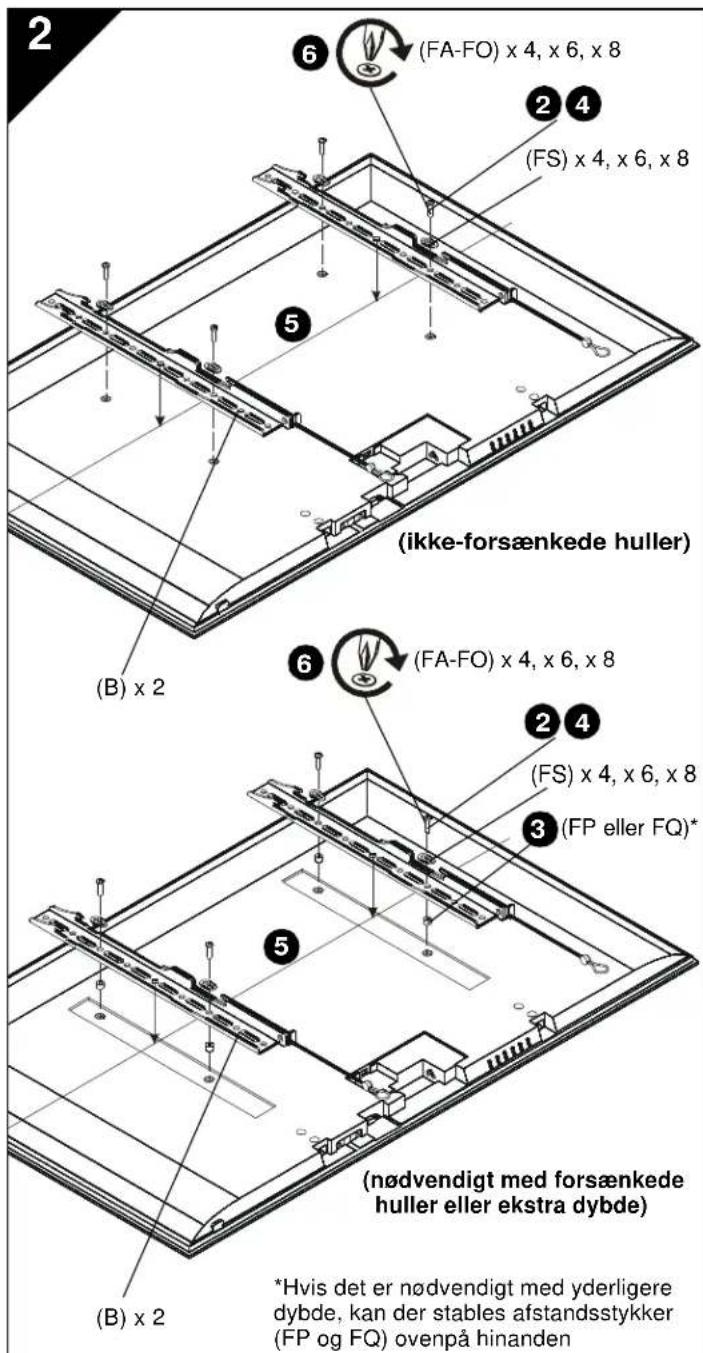

1. Vaelg skruernes diameter ved at undersoge materiel (FA-FO) (8 mm, 6 mm, 5 mm, aller 4 mm) ogSAMenligne med monteringshullerne pa skærmen.

2. Vaelg afstandsstykker:

Hvis monteringshullerne ikke er forsønkede, og begge beslag (B) kan lige fladt mod skærmen, er det ikke nødvendigt med afstandssstykker.
Hvis monteringshullerne er forsakenkede,ller hvis fremspring forbinder beslagene (B) i at litge fladt, skal der bruges afstandsstykker (FP erer FQ).
Hvis det er nodvendigt med yderligere dybdebag skaermen, kan der stables afstandsstykker (FP og FQ) ovenpahinanden.

FORSIGTIG: Brug af skruer med forkert laengde kan beskadige din skerm! De korrekte skruer vil have tilstrakkelig gevindtilkobling uten at roe ved bunden af skarmens monteringshuller.

Indfor med handen den KORTESTE skruelangde med den valgte diameter (FA,FE,FI ellr FL) gennem beslag B), universal-slutteskrue (FS) og det valgte afstandsstykke (FP erer FQ om ndvendigt) ind i skarmens monteringshul. Skru IKKE skruen i hullet pa nuvaerende tidspunkt.
Den korrekte skruelænge kræver, at basen af skruehovedet stikker frem over den flade skive, en afstand som svarer til er storre end skruens diameter. Hvis skruelængen erutilstrækkelig, ælges en ængere skrue. Vælg den korteste skrue, som vil stkke frem i den nødvendige afstand.

1. Anbring beslagene (B) pá skærmen, idet du sikrer dig følgende:

2. De overste kroge er mod skaermens overste del.

3. Midten af beslagene (B) er sa tæt som muligt pa skærmens bagsides midte after montering. Midten af beslaget er angivet med det rombeformede hul.

4. Brug en stjerneskruetrakker til omhyggeligt at montere de valgte skruer igennem de flade slutteskiver (FS), beslag og afstandsstykkerne (FP aller FQ, om nadvendigt) og indiskaernen.

5. Stram alle skruer. Sorg for, at alle relevante monteringshuller i skærmen (4, 6 eller 8) benyttes.

MONTERING AF SKAERM TIL VEGPLADE

ADVARSEL: Hvis vægtkapacitetens overskrides, kan det forrsage alvorlig personskade eller beskadigelse af udstyret! Det er installatorens ansvar at sorge for, at den totale vegt for alle dele icke overstiger 56,7 kg for iCMPFM3 og iCLPFM3 eller 79,4 kg for iCXPFM3. Anvendelse med produkter som er tungere end den angivne maksimalvegt, kan medfere at ophænet og dets tilbehör falder ned og forrsager skader.

ADVARSEL: Skaermen kan vare meget tung! Sorg for, at skaermen kan loftes og manovres laden problemer og som pakravet for at montere den pa vægpladen. Hvis de rette forholdsregler ikke træffes, kan det resultere i alvorlig personskade eller beskadigelse af udstyret!

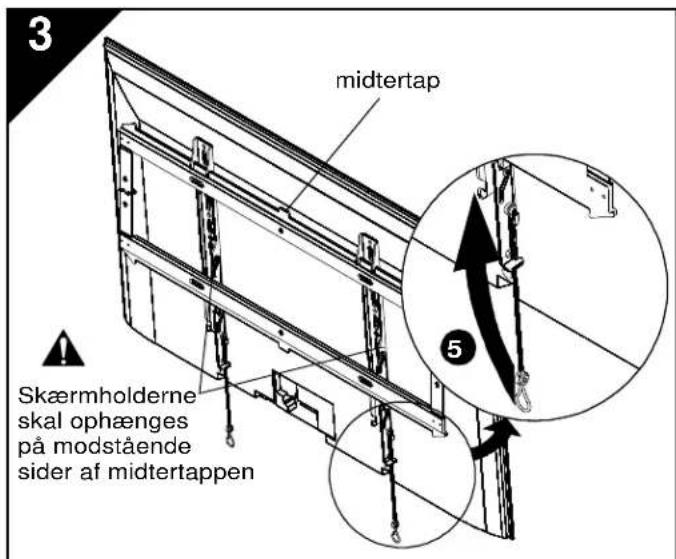

ADVARSEL: Skaermholderne skal haenges pa modstaende sider af midertappen pa vaepladen!

1. Sorg for at skarmholderne er i stottebensposition ved at trakke handtagene sa langt ned som muligt.
2. Haeng skaermen med beslagene (B) pa den overste kinne af vægpladen (A). Stotterne skal gribe ind i den nederste del af vægpladen.

BEMAERK: Enhver justering af kabelstyring ellere bagskaerms skal foretages, mens skaermen hviler pa stottebenene.

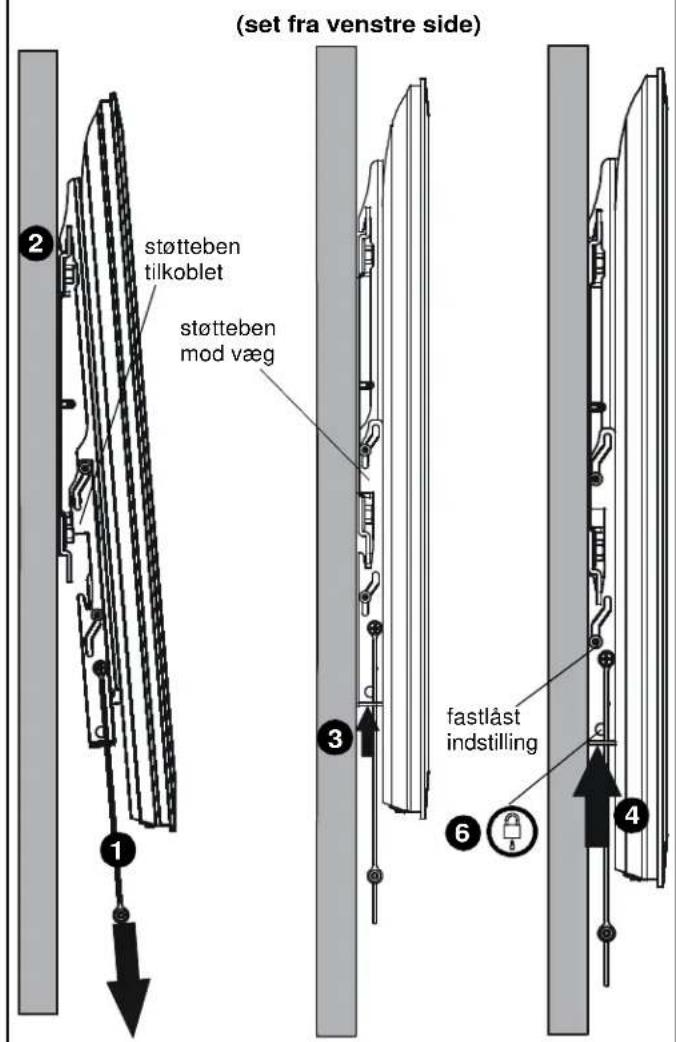

1. Lás op for stottebenene ved at skubbe pá skærmholderne, indtil stottebenene hviler mod væggen.
2. Skub laengere ind og op pa skarmholderne for at lase skaermen fast pa vaeggen.
3. Stropper kan stikkes bag skærmen på hakket på interfacebeslagene (B), after monteringen er færdig, sä de ikke er synlige for seeren.
4. (Valgfrit) Før haengelasen eller kabellasen medfolger icke) gennem bundhullerne pa skarmholderne for yderligere sikkerhed.
