Tuotetyyppi	Seinäteline litteälle näytölle
Merkki	Chief
Malli	iCMPFM3B02
VESA-yhteensopivuus minimi	100 x 100 mm
Suurin sallittu paino	56,7 kg (125 lbs)
Materiaali	Teräs
Tukkien väli (puu)	40,6 cm (16 tuumaa)
Tuetut seinätyypit	Puu, betoni, betoniharkko, tiili
Kipsilevyn enimmäispaksuus	15,9 mm (5/8 tuumaa)
Tarvittavien tukien määrä (puu)	2
Kiinnitysruuvien halkaisija (puu)	5,5 mm (7/32 tuumaa)
Tappien halkaisija (betoni)	7,9 mm (5/16 tuumaa)
Kaapelinhallinta	Kyllä, integroiduilla hihnoilla
Varastosuojaus	Valmisteltu lukkoa tai kaapelia varten (ei sisälly)
Näytön lukitus	Kyllä, kannattimella ja salpalla
Asennusasento	Seinä, vaakasuunta (vakio)
Huolto	Puhdista pehmeällä ja kuivalla liinalla
Pakkauksen sisältö	Seinäkiinnike, kiinnitysjalat, ruuvit, tapit, aluslevyt, väliholkit, manuaali

Usein kysytyt kysymykset - iCMPFM3B02 Chief

Mikä on iCMPFM3B02 -telineen suurin sallittu paino?

Suurin sallittu paino on 56,7 kg (125 lbs) malleille iCMPFM3 ja iCLPFM3. Älä ylitä tätä rajaa loukkaantumis- tai vahinkoriskin välttämiseksi.

Mitkä VESA-mitat ovat yhteensopivia tämän telineen kanssa?

Asennusreikien vähimmäiskokoonpano on 100 x 100 mm. Mallille iCMPFM3 käytä tätä normia vastaavia sisäreikiä.

Onko tämä teline yhteensopiva kaikkien seinätyyppien kanssa?

Se on suunniteltu kiinnitettäväksi puutukkeihin (väli 40,6 cm), betoniin, betoniharkkoon tai tiileen. Puuhun käytä mukana tulevia ruuveja; betoniin käytä sopivia tappeja.

Kuinka asennan kiinnitysjalat näyttöön?

Aseta näyttö kuvapuoli alaspäin suojatulle alustalle. Valitse asennusreikien halkaisijaan sopivat ruuvit (4, 5, 6 tai 8 mm). Käytä väliholkkeja tarvittaessa, jotta jalat asettuvat tasaisesti. Kiristä ruuvit ristipääruuvitaltalla.

Mikä on menettely seinäkiinnikkeen kiinnittämiseksi betoniseinään?

Poraa 7,9 mm (5/16 tuumaa) ohjausreiät vähintään 6,35 cm syvyyteen. Napauta mukana tulevat ankkurirenkaat (E) paikalleen vasaralla. Kierrä ruuvit (C) aluslevyjen ja kiinnikkeen läpi renkaisiin 12,7 mm (1/2 tuumaa) jakoavaimella.

Voinko käyttää tätä telinettä 65 tuuman näytölle?

Se riippuu näytön painosta. Varmista, että näytön kokonaispaino ei ylitä 56,7 kg. Tarkista myös, että VESA-kokoonpano on vähintään 100 x 100 mm.

Kuinka lukitsen näytön paikalleen seinää vasten?

Kun olet ripustanut näytön yläkiskoon, laske kannatin alas (lepoasento). Paina sitten liitäntäkiinnitysjalkoja, kunnes ne lukittuvat seinää vasten. Napsahdus kertoo lukituksesta.

Onko mahdollista lisätä varastosuojaus?

Kyllä, teline on suunniteltu lukon tai varastosuojauskaapelin asennusta varten (ei sisälly). Vie kaapeli liitäntäkiinnitysjalkojen alaosassa olevien reikien läpi.

Kuinka hallita kaapeleita näytön takana?

Käytä mukana tulevia hihnoja kaapeleiden pitämiseen kiinnitysjalkoja vasten. Vie kaapelit tarkoitukseen varatun uran läpi ja sulje hihnat siistin ulkonäön saavuttamiseksi.

Mitä tehdä, jos mukana tulleet ruuvit eivät sovi näyttööni?

Valitse sopivan halkaisijan ja pituuden omaavat ruuvit mukana toimitetusta erästä (FA–FO). Oikea pituus saavutetaan, kun ruuvin kannan alusta ulottuu aluslevyn yli vähintään ruuvin halkaisijan verran. Älä koskaan käytä liian pitkää ruuvia, joka koskettaisi reiän pohjaan.

KÄYTTÖOHJE iCMPFM3B02 Chief

HALYTS: HALYTS imlambdae laitei teenauroitumsen tai hujoutummasaholdoullisutta, pj oheita e noudata

VAROTUS: Jos ojheita el iueta, ymmraletta ja noudateta, voi seurauksena olia vakaka, laiteen vaouritumner tai takuun raukeaminen. On asenagetan vastuulla varmistaa, ettai kaikki komponiti on koottu oikein ja asennelttu ohyeiden mukaisenti.

VAROTUS: Talle asolei rittamont rakennevahnuus voi alheuttaa vakavan var mai teiahengin. Asantajan vastuila on varmista, etta rakene, johon tamsa on kinnitety, kestali visi kertaa koko laitteion yhten lasketun paimon. Vahvsta rakennetta tarviitaessa enen osan asertamista. Seinan, johon teline kinnitetaan, paksuus saa olla eninttani 15,9 mm (lman laastia).

VAROTUS: Painokapasi tein yilyos voi ahvutaa vakavan vamman tai laitevahong. Asennutyon tekjan vastuilla on varmistaa, eta kaiken kinnitetyen laiteeden yhtseipano ie oule surempui km 56.7 kg (125 lbs) malleissa /ICMPFM3 ja iCLPFM3 tai surempui km 79.4 kg (175 lbs) mallessa /ICXP FM3. Jos telineta kayetan aan imoitettua ensimmaispaoia raskammmile touetteille, teline ja sen varusteet saatavat raomtha a ja ahvutaa vamman.

WAZNE OSTRZEZENIA

VAROITUS: Rakenteen riittamatön lujuus tatā telinettā varten voi aiheuttaa vakavia henkilo- tai laitevahinkoja! Asennustyōn tekijān vastuulla on varmistaa, etta rakenne, johon tamā teline on kiinnitety, pystyy Kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Seinässa, johon teline kiinnitetaan, kuivamuurauksen paksuus saa olla enintäan 1,6 cm.

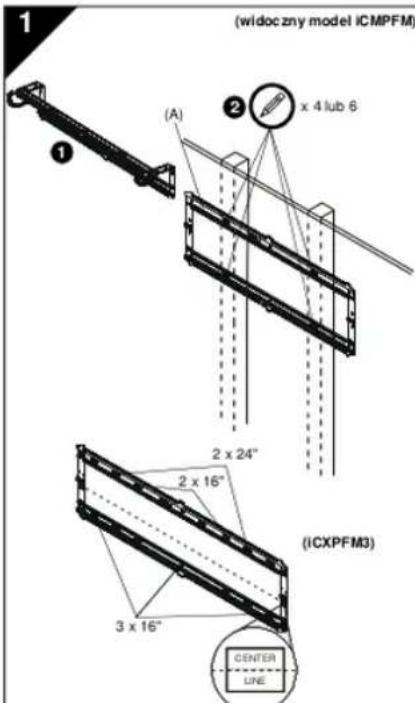

1. Avaaseinalevy(A)seinänkiinnittamista varten.
2. Aseta seinälevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCMPFM3 taytyy asentaa kahteen 40,6 cm:n koolinkiin. iCLPFM3 voidaan asentaa 40,6 cm:n koolinkeihin (sisemmät reiät) tai 61,0 cm:n koolinkeihin (ulommat reiät). iCXPFM3 voidaan asentaa kahden tai kolmen 40,6 cm koolingin tai kahden 61,0 cm koolingin paallee. Jos asennus tehdään kolmeen 40,6 cm:n koolinkiin, kiinnitykseen taytyy kayttäa kaikkia kolmea koolinkia ulompia ja keskireikiä kayttäen.

HUOMAUTUS: Nayton keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskivilivan kanssa. Muista tamä, kun märätät kiinnityskohtia

1. Poraa koolaukseen 5,5 mm (7/32 tuuman) ohjausreiät.
2. Kierrä ruuvit (C) litteiden aluslevyjen (D) ja seinälevyn (A) lapi koolaukseen kayttäen 12,7 mm (1/2 tuuman) ruuviavainta.

SEINÄLEVYN KIINNITTÄMINEN SEINAAN-BETONI, BETONITILI TAI TIILI

VAROITUS: Rakenteen riittamaton lujuus tata telinettä varten voi aiheuttaavakavia henkilo- tai laitevahinkoja! Asennustyon tekijan vastuulla on varmistaa, etta rakenne, johon tamă teline on kiinnitety, pystyy Kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista.

VAROITUS: SÄHKÖISKUN VAARA!
SAHKOJOHTIMEN TAI KAPELIN KATKAISEMINEN
TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI
VAKAVIA VAMMOJA! Varmista AINA ennen poraamista
tai kiinnikkeiden asentamista, etta kiinnityspinnan takana
ei ole sähköjohtoja tai kaapeleita.

VAROITUS: RAJAHDYKSEN JA TULIPALON VAARA! KAASUPUTKEN KATKAISEMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJAI. Varmista AINA ennen katkaisemista, poraamista tai kiinnikkeiden asentamista, etta kiinnityspinnan takana ei ole kaasu-, vesi-, viemari- tai muuta putkea.

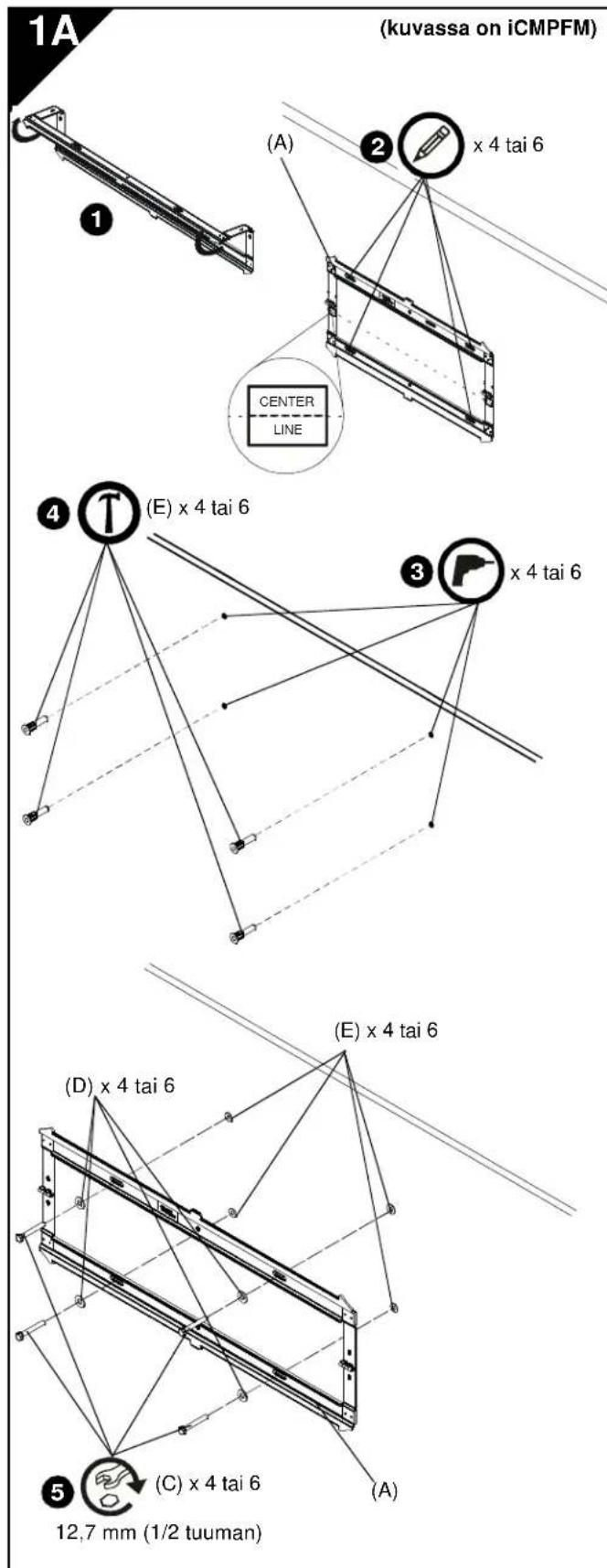

1. Avaaseinalevy(A)seinaan kinnittamista varten.
2. Aseta seinalevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCLPFM3 voidaan asenta kayttamalla joko sisempiä tai ulompiya neljäa reikäa.

HUOMAUTUS: Käytä iCXPFM3:n asentamiseen seinälevyn neljää ulompaa reikää ja kahta keskireikää.

HUOMAUTUS: Nayton keskikohta pystysunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tamä, kun märität tiinnityskohtia.

1. Poraa 7,9 mm (5/16 tuuman) ohjausreiät seinään merkittyihin paikkoihin. Reikien tayty olla vahintaan 6,35 cm syvat.
2. Työnnä reikiin neljä betoniankkuria (E). Lyö ankkurit paikoilleenVASARALLA.
3. Kierrä ruuvit (C) litteiden aluslevyjen (D) ja seinälevyn (A) lapi betoniankureihin (E).

KIINNIKKEIDEN ASENTAMINEN NAYTTÖON

VAROITUS: Ruuvinreiatsisaltav an alueen vahimmäskoko on 100 mm x 100 mm mallissa iCMPFM3 ja 200 mm x 200 mm malleissa iCLPFM3 ja iCXPFM3.

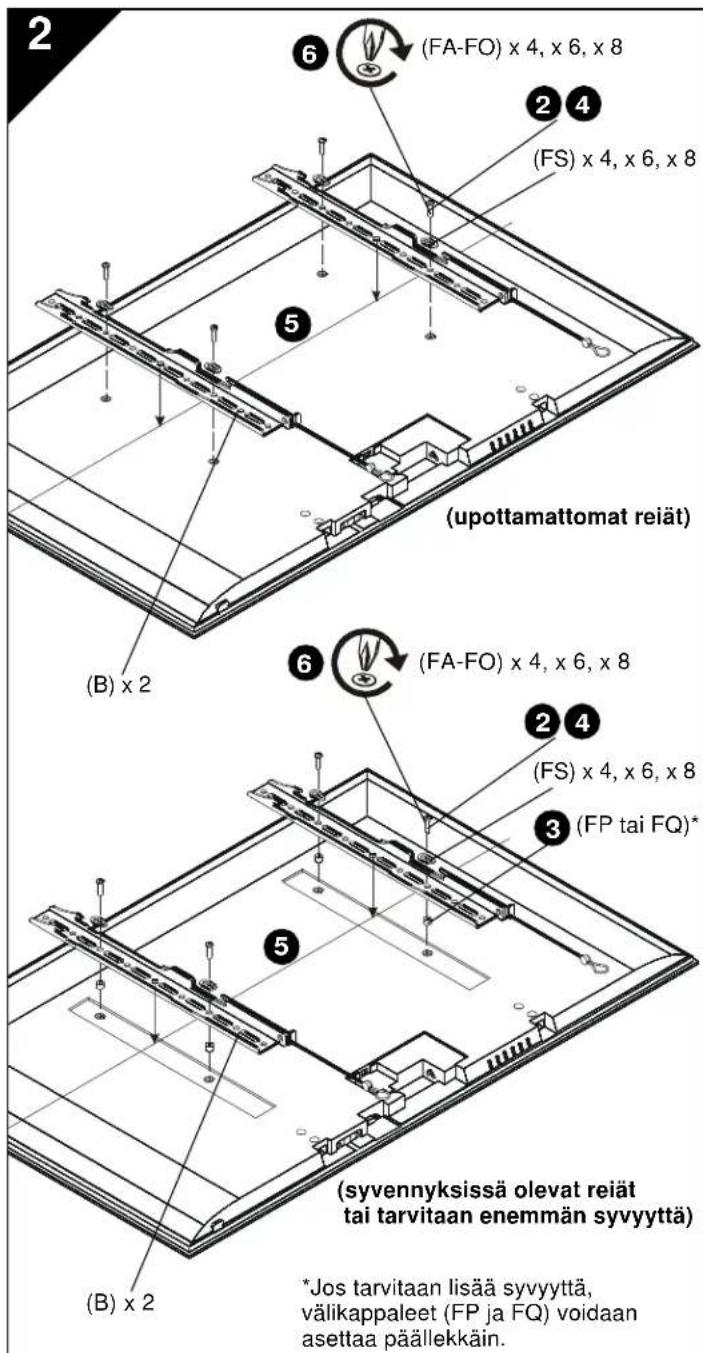

1. Aseta nayttto tukevalle alustalle kuvaruutu alaspain.

HUOMAUTUS: Väärankokoisten ruuvien käytäminen voi vahingoittaa näytö! Oikeat ruuvit on helppo kiertä nayton kiinnitysreikiin.

1. Valitse ruuvin lapimitta vertaamalla ruuveja (FA-FO) (8 mm, 6 mm, 5 mm tai 4 mm) nayton kiinnitsyrekien kokoon.

2. Valitse holkit:

3. Jos kninnitysreikiä ei ole upotettu ja molemmat kiinnikkeet (B) ovat kokopinnaltaan nayttoa vasten, holkkeja ei tarvita.

4. Jos kiinnitsreiet on upotettu tai jos ulokkeet kohottavat kiinnikkeet (B) nayton pinnasta, holkkeja (FP tai FQ) taytyy kayttaa.
   Jos nayton takana tarvitaan lisaa syvyttta, valikappaleet (FP ja FQ) voidaan asettaa paallekkain.

HUOMAUTUS: Vääränpituisten ruuvien käytäminen voi vahingoittaa näytö! Oikeat ruuvit eivat ulotu kiinnitsreikien pohjaan, mutta niiden kierre tarttu silti riittävän pitkälta matkalta.

1. Valitse ruvin pituus:

2. Aseta LYHIN lapimitaltaan oikea ruuvi (FA, FE, FI tai FL) holkin (B), yleisaluslevyn (FS), valitun holkin (FP tai FQ, tarvittaessa) lapi nayton kiinnitsreikaan. ALA kierra ruuvia reikaan tassai vaiheessa.
   Kun ruvin pituus on oikea, ruvin paan alaosa on littean aluslevyn ylapuolella matkan, joka on vahintaan yt suuri kuin ruuvin lapimitta. Jos ruvi on lian lyhyt, valitse pitempi. Kayta lyhntaruva, joka ulottuu vaaditulle etaisyydelle.

3. Aseta kiinnikkeet (B) nayton paalle ja varmista seuraavat:

4. Ylakoukat ovat nayton ylaosaa kohti.
   Kiinnikkeiden (B) keskiosat ovat asentamisen jalkeen mahdollisimman lahella nayton takaosan keskikohtaa. Kiinnikkeen keskiosa on merkitty vinonelion muotoisella reialla.

5. Kierra valitut ruuvit varovasti yleisaluslevyjen (FS), kiinnikkeiden (B) ja holkkien (FP tai FQ, tarvittaessa) lapi nayttön kayttäen ristipääruuvitalttaa.

6. Kiristä kaikki ruuvit. Varmista, etta kaikki tarvittavat kiinnityresiät (4, 6 tai 8) ovar käytössa.

NAYTON KIINNITTÄMINEN SEINÄLEVYYN

VAROITUS: Suurimman sallitun painon ylittäminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, etta kaikkien asennettujen laitteiden yhteispaino on enintaan 56,7 kg malleissa iCMPFM3 ja iCLPFM3 tai enintaan 79,4 kg mallissa iCXPFM3. Ilmoitettua enimmäspainoa raskaampien laitteiden käytäminen voi aiheuttaa telineen ja sen osien romahtamisen ja mahdollisesti henkilövahinkoja.

VAROITUS: Naytto voi olla hyvin painava!
Varmista, etta nayttoa voi turvallisesti nostaa ja liikutella seinalevyyn asentamista varten. Riittavien varotoimien laiminlyominen voi aiheuttaa vakavia henkilo- tai laitevahinkoja!

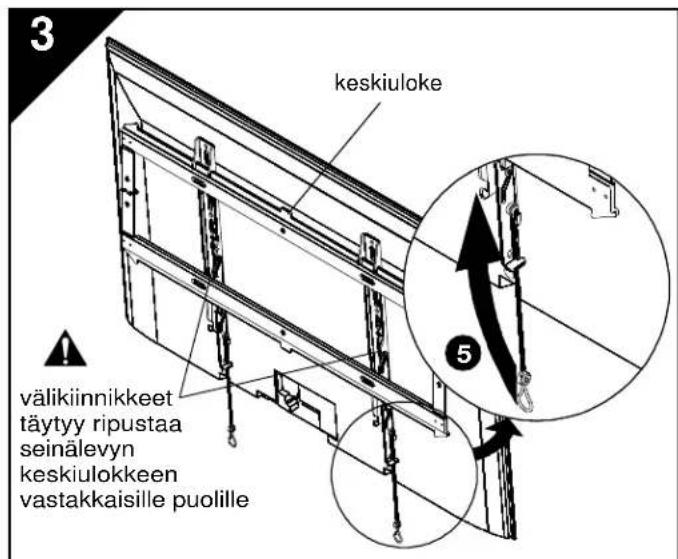

VAROITUS: Valikiinnikkeet tayty ripustaa seinalevyn keskiulokkeen vastakkaisille puolille!

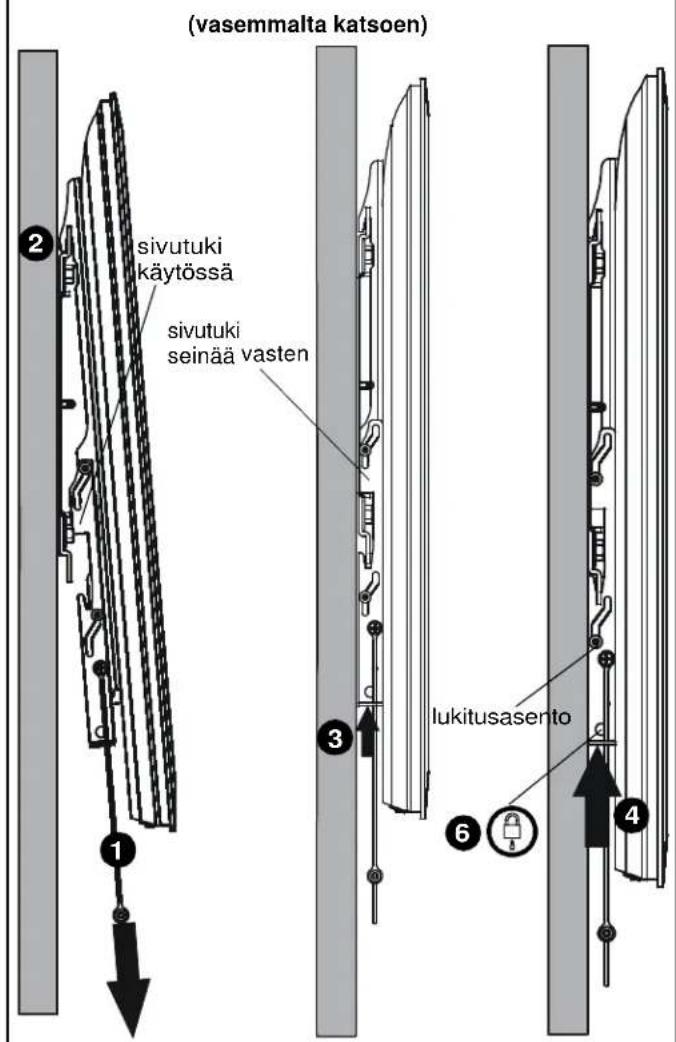

1. Varmista, etta valikiinnikkeet ovat sivutukiasennossa, vetamalla kahvat mahdolisimman pitkalle alas.
2. Ripusta nayttto kiinnikkeisiin (B), jotka ovat seinalevyn (A) ylakiskossa. Sivutuen pitaisi koskettaa seinalevyn alaosaa.

HUOMAUTUS: Kaapeleita asetettaessa tai nayton takaosan saatimiä kaytettaaessa nayton pitaisi levata sivutuen varassa.

1. Vapauta sivutuki tyontamalla valikiinnikkeitaylospain, kunnes tuki onseinaa vasten.
2. Työnnä valikiinnikkeitä edelteen ylöspän, jotta näytto luksiutuu paikalleen seinäa vasten.
3. Hihnat voidaan tyontaa nayton taakse kiinnikkeess (B) olevaan koloon asennuksen jalkeen, jotta ne ovat pois nakyvista.
4. (Valinnainen) Varmista kiinnitys tyontamallä riippulukko tai kaapelilukko (ei kuulu toimitukseen) valikiinnikkeen alareikien lapi.
