Tipo de produto	Suporte para tela plana de parede
Marca	Chief
Modelo	iCMPFM3B02
Compatibilidade VESA mínima	100 x 100 mm
Peso máximo suportado	56,7 kg (125 lbs)
Material	Aço
Espaçamento dos montantes (madeira)	40,6 cm (16 polegadas)
Tipo de parede suportada	Madeira, concreto, bloco de concreto, tijolo
Espessura máxima de drywall	15,9 mm (5/8 pol)
Número de montantes necessários (madeira)	2
Diâmetro dos parafusos de fixação (madeira)	5,5 mm (7/32 pol)
Diâmetro das buchas (concreto)	7,9 mm (5/16 pol)
Gerenciamento de cabos	Sim, com tiras integradas
Dispositivo antifurto	Predisposto para cadeado ou cabo (não incluído)
Travamento da tela	Sim, por lingueta e trinco
Posição de instalação	Na parede, orientação paisagem (padrão)
Manutenção	Limpar com um pano macio e seco
Conteúdo da embalagem	Placa de parede, suportes de fixação, parafusos, buchas, arruelas, anéis espaçadores, manual

Perguntas frequentes - iCMPFM3B02 Chief

Qual é o peso máximo que o suporte iCMPFM3B02 pode suportar?

O peso máximo suportado é de 56,7 kg (125 lbs) para os modelos iCMPFM3 e iCLPFM3. Não ultrapasse este limite para evitar qualquer risco de ferimentos ou danos.

Quais são as dimensões VESA compatíveis com este suporte?

A configuração mínima dos furos de montagem é de 100 x 100 mm. Para o modelo iCMPFM3, utilize os furos internos correspondentes a esta norma.

Este suporte é compatível com todos os tipos de paredes?

Ele foi projetado para fixação em montantes de madeira (espaçamento de 40,6 cm), concreto, bloco de concreto ou tijolo. Para madeira, utilize os parafusos fornecidos; para concreto, utilize as buchas adequadas.

Como instalar os suportes de fixação na tela?

Coloque a tela com a face voltada para baixo em uma superfície protegida. Escolha os parafusos adequados ao diâmetro dos furos de montagem (4, 5, 6 ou 8 mm). Utilize os anéis espaçadores, se necessário, para que os suportes fiquem nivelados. Aperte os parafusos com uma chave de fenda Phillips.

Qual é o procedimento para fixar a placa de parede em uma parede de concreto?

Faça furos-guia de 7,9 mm (5/16 pol) com profundidade mínima de 6,35 cm. Insira as âncoras (E) fornecidas com um martelo. Aparafuse os parafusos (C) através das arruelas e da placa de parede nas âncoras com uma chave de 12,7 mm (1/2 pol).

Posso usar este suporte para uma tela de 65 polegadas?

Isso depende do peso da tela. Certifique-se de que o peso total da tela não exceda 56,7 kg. Verifique também se a configuração VESA é de pelo menos 100 x 100 mm.

Como travar a tela na posição contra a parede?

Depois de pendurar a tela no trilho superior, abaixe a lingueta (posição de repouso). Em seguida, pressione os suportes de fixação de interface até que eles travem contra a parede. Um clique indica o travamento.

É possível adicionar um antifurto?

Sim, o suporte é projetado para a instalação de um cadeado ou cabo antifurto (não incluído). Passe o cabo pelos furos localizados na parte inferior dos suportes de fixação de interface.

Como gerenciar os cabos atrás da tela?

Use as tiras fornecidas para prender os cabos contra os suportes de fixação. Passe os cabos pelo entalhe previsto para isso e depois feche as tiras para um visual organizado.

O que fazer se os parafusos fornecidos não forem adequados para minha tela?

Selecione parafusos de diâmetro e comprimento adequados entre o lote fornecido (FA a FO). O comprimento correto é alcançado quando a base da cabeça do parafuso ultrapassa a arruela em pelo menos o diâmetro do parafuso. Nunca use um parafuso muito longo que toque o fundo do furo.

MANUAL DE UTILIZADOR iCMPFM3B02 Chief

ATENÇA alerta-o para a possibidade de ferimentos graves ou morte se não seguir as instruções.

CUIDADO alerta-o para a possibidade de danos ou destruicao do equipamento se nao seguir as instruções correspondentes.

ATENÇA: A não leitura e o não acatatamento das seguítes instruções podem resultar em ferimentos graves, em danos no equipamento ou na anulação da garantia de fabrica. É da responsabilité do técnico de instalação garantir que todos os componentes são devidamente montados e instalados segundo as instruções fornecidas.

ATENÇão: A impossibility de se encontrar uma resistência estrutural adequada para este componente pode resultar em danos fisicos ou danos materiais graves! É da responsabilité do técnico de montagem garantir que a estrutura à qual este componente é preso consugue suportar cinco vezes o peso combinado de todo o equipamento. Reforçar a estrutura conforme necessário antes de se instalar o componente. O paine acartonado da parede onde se vai fixar a armação pode ter uma espessura Tmaxa de 15,9 mm.

ATENÇA: Exceder a capacidade de peso pode resultar em danos fisicos ou danos materiais graves! É da responsabilitadé do专业技术e de instalacao garantir que o peso combinado de todos os componentes não excede 56,7 kg (125 libras) para os iCMPFM3 e iCLPFM3 ou 79,4 kg (175 libras) para o iCXPFM3. Autilização com produits acima do peso maiorico indicate para levar a quaida da armação e dos respectivos acessórios, dairesultando possível ferimentos.

AVVERTENZE e PRECAUZIONI IMPORTANT!

ATENÇA: A impossibilié de se conseguir uma forca estrutural adequada para este componente pode resultar em danos fisicos ou danos materiais graves! É da responsabilité do técnico de montagem garantir que a estrutura à qual este componente é preso consugue suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente. O PANEL acartonado da parede ondve vai fixar a armação pode ter uma espessura maxima de 1,6 cm.

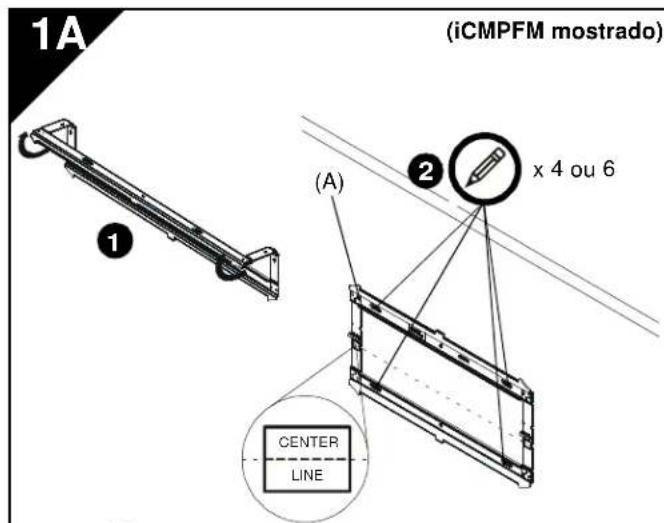

1. Retire a plac de parede (A) a fim de prepara-la para a montagem na parede.
2. Nivele a plac de parede (A) e marque os pontos dos furos piloto.

NOTA: O iCMPFM3 delve ser instalado em das vivas de 40,6 cm (16"). O iCLPFM3 pode ser instalado em vivas de 40,6 cm (16") (furos interiores) ou de 61,0 cm (24") (furos exteriores). Quanto ao iCXPFM3, pode ser montado sobre das ouTRS vivas de 40,6 cm (16") ou das vivas de 61,0 cm (24"). No caso de a montagem ser realizada emTRS vivas de 40,6 cm (16"), delve ser montado nasTRS vivas utilizing os furos exteriores e centrais.

NOTA: O centro vertical do eça ficar a(ALHADO com a linha central indicada nas etiquetas situadas directamente sob cada articulation. Tome isto em consideração quando escolher a posicao de montagem.

1. Execute os furos piloto de 5,5 mm (7/32") de diametro nas vigas demadeira.
2. Utilizando una chave-inglesa de 12,7 mm (1/2") enfeis os parafusos (C) nas vigas de madeira atraves das anilhas planas (D) e da placar de parede (A).

12,7 mm (1/2")

INSTALAR A PLACA DE PAREDE NA PAREDE-BETAO,BLOCO DE BETAO OU TIJOLO

ATENÇA: A impossibilié de se conseguir uma forca estrutural adequada para este componente pode resultar em danos fisicos ou danos materiais graves! É da responsabilité do técnico de montagem garantir que a estrutura à qual este componente é preso conségue suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente.

ATENÇA: PERIGO DE CHOQUE ELECTRICO!
CORTAR OU PERFURAR FIOS OU CABOS
ELECTRICOS PODE CAUSAR A MORTE OU
FERIMENTOS GRAVES! Certifique-se SEMPRE de que a area por vez da superficie de montagem não contentem fios e cabos electricos antes de perfurar ou instalar fixadores.

ATENÇA: PERIGO DE EXPLOSÁE INCÊNDIO!
CORTAR OU PERFURAR CANOS DE GÁS PODE
CAUSAR A MORTE OU FERIMENTOS GRAVES!
Certificque-se SEMPRE de que a area porTRS da
superficie de montagem não contentem canos de gás,água,
despejo ou outros antes de cortar, perfurar ou instalar
fixadores.

1. Retire a plac de parede (A) a fim de prepara-la para a montagem na parede.
2. Nivele a plac de parede (A) e marque os pontos dos furos piloto na posicao de montagempretendida.

NOTA: Para o iCLPFM3, poder ser utilizados os quatro furos interiores ou exteriores.

NOTA: Para instalar o iCXPFM3, utilize os quatreuros exteriros e osinousuros do meio na placadeparede.

NOTA: O centro vertical do ecra ficar a(ALHADO com a linha central indica nas etiquetas situadas directamente sob cada articulacao. Tome isto em consideracao quando escolher a posicao de montagem.

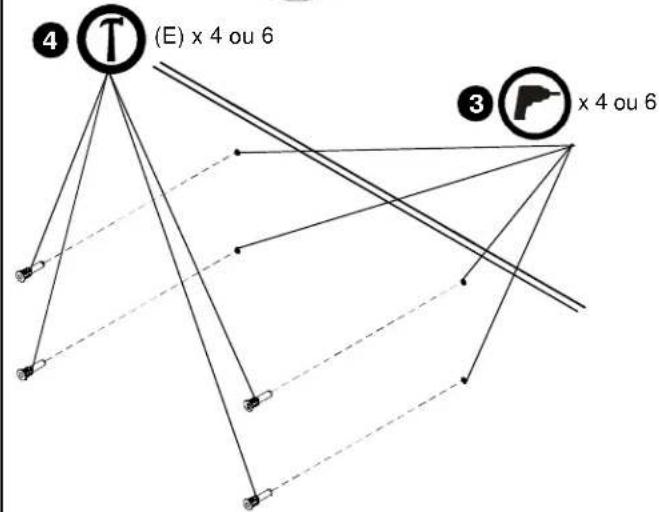

1. Execute os furos piloto de 7,9 mm (5/16 polegadas) de diametro nas posições pretendidas na parede. Os furos devem terAGO些 AGOs 6,35 mm (2 1/2 polegadas) deundo.
2. Instale quatro Buchas para betao (E) nos furos abertos. Utilize um martelo para enfiar asbuchas nos furos.

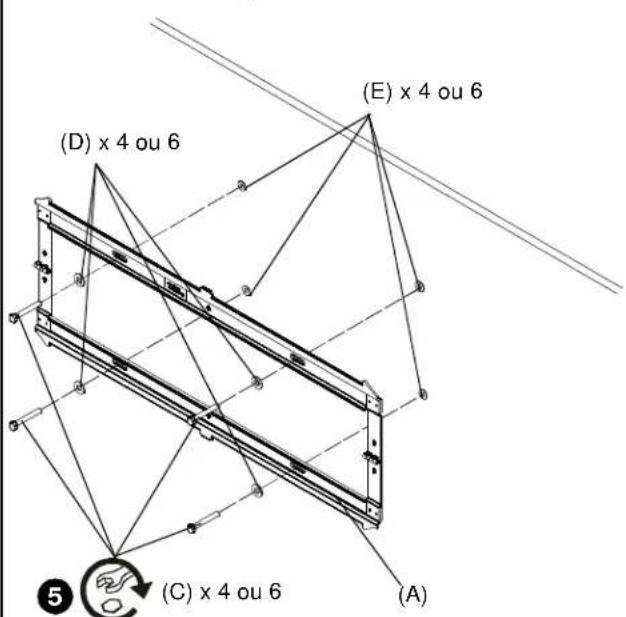

3. Utilizando uma chave-inglesta de 12,7 mm (1/2 polegadas), enfei os parafudos (C) nasbuchas para betao (E) atraves das anilhas planas (D) e da placac de parede (A).

(B) × 2

INSTALAR SUPORTES NO DISPLAY

ATENÇA: O tamanho minimo do padrao de furos é 100 mm x 100 mm para o iCMPFM3 e 200 mm x 200 mm para os iCLPFM3 e iCXPFM3.

CUIDADO: A'utilização de parafusos de diamétro inadequado pode danIFICAR o seu display! Os parafusos adequados enroscar-se-ão fácilmente nos furos de montagem do display.

1. Para seleccionar o diametro dos parafusos, examine as ferragens (FA-FO) (8 mm, 6 mm, 5 mm ou 4 mm) e compare com os furos de montagem no display.

2. Selezione os espacadores:

3. Se os furos de montagem não estiverem métidos paraarethro, e se os dois suportes (B) puderem ficar deitados e encostados ao display, entao não serao necessários espacadores.

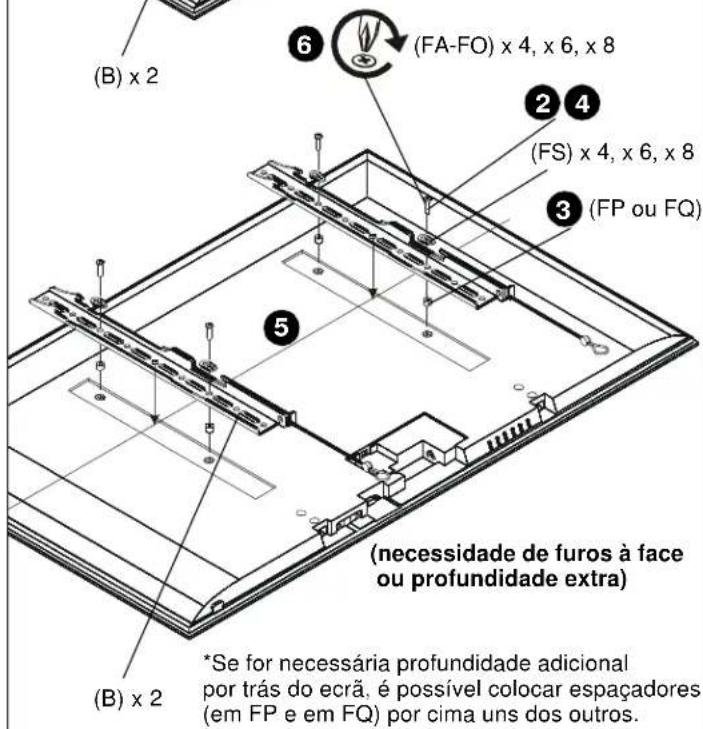

4. Se os furos de montagem estiverem metidos paraarethro,ou se rassalos nao permittirem que os suportes (B) assentem correamente, decrear outilizados espacadores (FP ou FQ)
5. Se for necessaria profundidade adiconional por\ trás do ecra, é possivel colocar espacádores (em FP e em FQ) por cima uns dos outros.

CUIDADO: A'utilização de parafusos de comprimento inadequado pode danificar o seu display! Os parafusosproprios terao o encaixe correto da rosca sementrarmemcontacto comofundo dos furos de montagem do display.

Com a mao, insira o parafuso de comprimento MAIS CURTO do diametro selecionado (FA, FE, FI ou FL) no furo de montagem do display atraves do suporte (B), anilha universal (FS) e espaçador selecionado (FP ou FQ, se necessario). NAO enrosque o parafuso no furo nesta alta.
- O comprimento correcto do parafuso implicá que a base daCESSA do parafuso sobressaia da anilha plana uma distência igual ou superior ao diametro do parafuso. Se o comprimento do parafuso for inadequate, selecione um parafuso mais comprido. Selecione o parafuso mais curto que sobressaia a distência exigida.

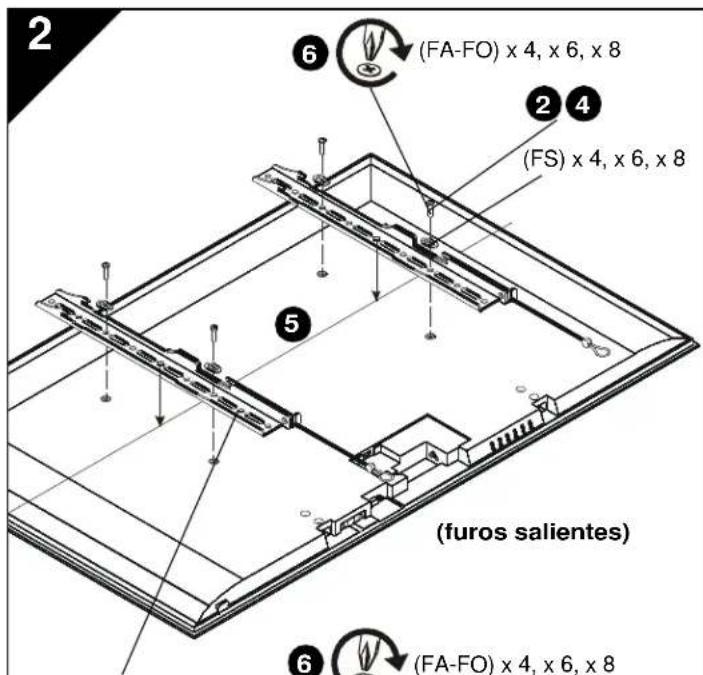

1. Coloque os suportes (B) no display, tendo o cuidado de verificar se:

2. Os ganchos superiores está na direção da parte superior do display.

3. O centro dos suportes (B) fica o mais perto possivel do centro da parte posterior do display après a instalacao. O centro do suporte é indentado pelo furo em forma de diamante.

4. Utilizando una chave de fendas Phillips, instale cuidadosamente os parafusos selecionados no display atraves das anilhas universais (FS), suportes (B) e espacadores (FP ou FQ, se necessario).

5. Aperte todos os parafusos. Assegure-se de que são realizados todos os furos de montagem do display (4, 6 ou 8).

INSTALAR DISPLAY NA PLACA DE PAREDE

ATENÇA: Exceder a capacidade de peso pode resultar em danos fisicos ou danos materiais graves! É da responsabilité do técnico de instalação garantir que o peso combinado de todos os componentes não exceed 56,7 kg (125 libras) para os iCMPFM3 e iCLPFM3 ou 79,4 kg (175 libras para o iCXPFM3. Autilização com produits acima do peso máximo indicado pode levar à quida da armação e dos respectivos acessórios, dai resultando possível ferimentos.

ATENÇA: O display pode ser muito pesado!
Assegure-se de que é POSSível levantar e manobrar o display em segurarça conforme exige a instalação na placá de parede. A incapaculdade para fazer precauções adequadas pode resultar em danos fisicos ou danos materiais graves!

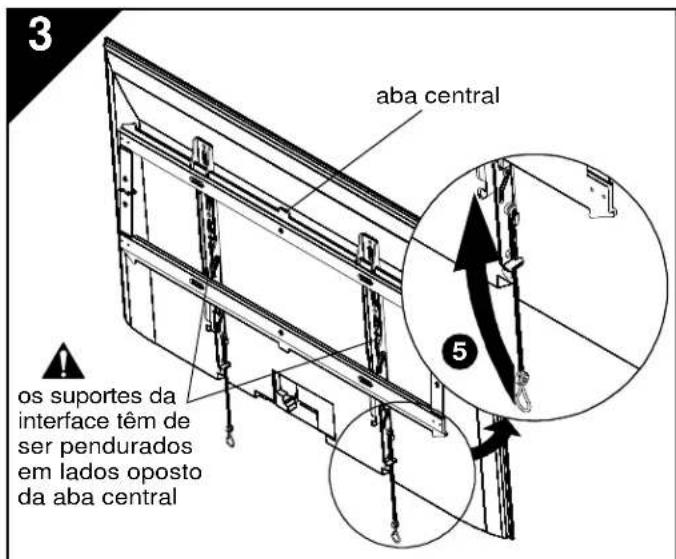

ATENÇA: Os suportes da interface tem de ser pendurados em lados opostos da aba central na placá de parede!

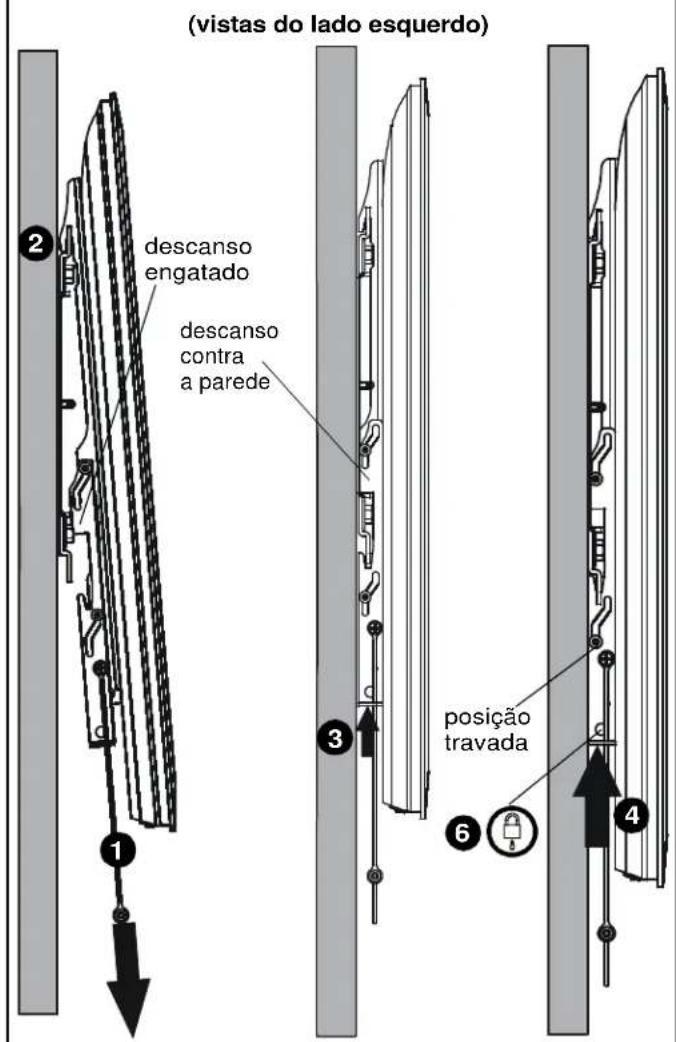

1. Para garantir que os suportes da interface está na posicao de descanso, puxe as pegas para baixo o mais possivel.
2. Pendure o display com os suportes (B) na calha superior da placac de parede (A). O descanso devel ser engatado com a metade inferior da placac de parede.

NOTA: Os ajustamentos do cabo ou do display posterior devem ser efectuados quando o display se encontra no descanso.

1. Para destravar o descanso, empurre os suportes da interface para cima ate o descanso ficar apoiao contra a parede.
2. Empurre os suportes da interface para dentro a fim de travar o display na posicao contra a parede.
3. As correias podem ser arrumadas atras do ecranum encaixe nos suportes da interface (B)(before de conclusuia a instalacao para mange-las fora da vista.
4. (Optional) Enfie umcadeado ou cabode segurarca (não incluido) atraves dos furos inferiores nos suportes da interface para maior segurarca.
