Tipo di prodotto	Supporto per schermo piatto da parete
Marca	Chief
Modello	iCMPFM3B02
Compatibilità VESA minima	100 x 100 mm
Peso massimo supportato	56,7 kg (125 libbre)
Materiale	Acciaio
Distanza tra i montanti (legno)	40,6 cm (16 pollici)
Tipo di muro supportato	Legno, calcestruzzo, blocco di calcestruzzo, mattone
Spessore massimo del cartongesso	15,9 mm (5/8 pollici)
Numero di montanti richiesti (legno)	2
Diametro delle viti di fissaggio (legno)	5,5 mm (7/32 pollici)
Diametro dei tasselli (calcestruzzo)	7,9 mm (5/16 pollici)
Gestione dei cavi	Sì, con cinghie integrate
Dispositivo antifurto	Predisposto per lucchetto o cavo (non incluso)
Blocco schermo	Sì, con staffa e scrocco
Posizione di installazione	A parete, orientamento orizzontale (standard)
Manutenzione	Pulire con un panno morbido e asciutto
Contenuto della confezione	Piastra a parete, staffe di fissaggio, viti, tasselli, rondelle, anelli distanziatori, manuale

Domande frequenti - iCMPFM3B02 Chief

Qual è il peso massimo che può sostenere il supporto iCMPFM3B02?

Il peso massimo supportato è di 56,7 kg (125 libbre) per i modelli iCMPFM3 e iCLPFM3. Non superare questo limite per evitare il rischio di lesioni o danni.

Quali sono le dimensioni VESA compatibili con questo supporto?

La configurazione minima dei fori di montaggio è di 100 x 100 mm. Per il modello iCMPFM3, utilizzare i fori interni corrispondenti a questa norma.

Questo supporto è compatibile con tutti i tipi di pareti?

È progettato per il fissaggio su montanti in legno (interasse 40,6 cm), calcestruzzo, blocco di calcestruzzo o mattone. Per il legno, utilizzare le viti fornite; per il calcestruzzo, utilizzare i tasselli appropriati.

Come installare le staffe di fissaggio sullo schermo?

Posizionare lo schermo a faccia in giù su una superficie protetta. Scegliere le viti adatte al diametro dei fori di montaggio (4, 5, 6 o 8 mm). Utilizzare gli anelli distanziatori se necessario affinché le staffe poggino in piano. Serrare le viti con un cacciavite a croce.

Qual è la procedura per fissare la piastra a parete su un muro in calcestruzzo?

Praticare fori guida da 7,9 mm (5/16 pollici) a una profondità minima di 6,35 cm. Inserire i ganci di ancoraggio (E) forniti con un martello. Avvitare le viti (C) attraverso le rondelle e la piastra nei ganci con una chiave da 12,7 mm (1/2 pollice).

Posso utilizzare questo supporto per uno schermo da 65 pollici?

Dipende dal peso dello schermo. Assicurarsi che il peso totale dello schermo non superi 56,7 kg. Verificare inoltre che la configurazione VESA sia almeno 100 x 100 mm.

Come bloccare lo schermo in posizione contro il muro?

Dopo aver agganciato lo schermo alla guida superiore, abbassare la staffa (posizione di riposo). Quindi, premere le staffe di fissaggio dell'interfaccia finché non si bloccano contro il muro. Un clic indica il bloccaggio.

È possibile aggiungere un antifurto?

Sì, il supporto è predisposto per l'installazione di un lucchetto o di un cavo antifurto (non incluso). Far passare il cavo attraverso i fori situati nella parte inferiore delle staffe di fissaggio dell'interfaccia.

Come gestire i cavi dietro lo schermo?

Utilizzare le cinghie fornite per tenere i cavi contro le staffe di fissaggio. Far passare i cavi nell'apposita tacca, quindi chiudere le cinghie per un aspetto ordinato.

Cosa fare se le viti fornite non sono adatte al mio schermo?

Selezionare viti di diametro e lunghezza adeguati tra il set fornito (FA a FO). La lunghezza corretta si ottiene quando la base della testa della vite sporge dalla rondella di almeno il diametro della vite. Non utilizzare mai una vite troppo lunga che tocchi il fondo del foro.

MANUALE UTENTE iCMPFM3B02 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite più provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'inistatatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadequata per quello componente più arrecare gravi lesioni personali o danni all'unità! L'installatore ha la responsabilità di accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinnforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio più essere ricoperta da un cartongesso di uno spessore massimo di 15,9 mm (5/8 poll.).

AVVERTENZA: Il superamento della portata massima specifica pot庫cazeare gravati lesioni personali e danni all'unità L'installatore deve accertare che il peso combinatorio di tutti i componenti montat non sia superfiore a 56,7 kg (125 libbre) per la seriesi ICMPFM3 e iCLPFM3 opprete a 79,4 kg (175 libbre) per la seriesi IXCPFM3. I'uso di prodotti piu pesanti del massimo peso indicate potrrebue comporare la caduta del supporto e dei suo accessori con potenziali lesions personali.

1. Sezione o comprimento do parafuso:

(illustrazione di iCMPFM)

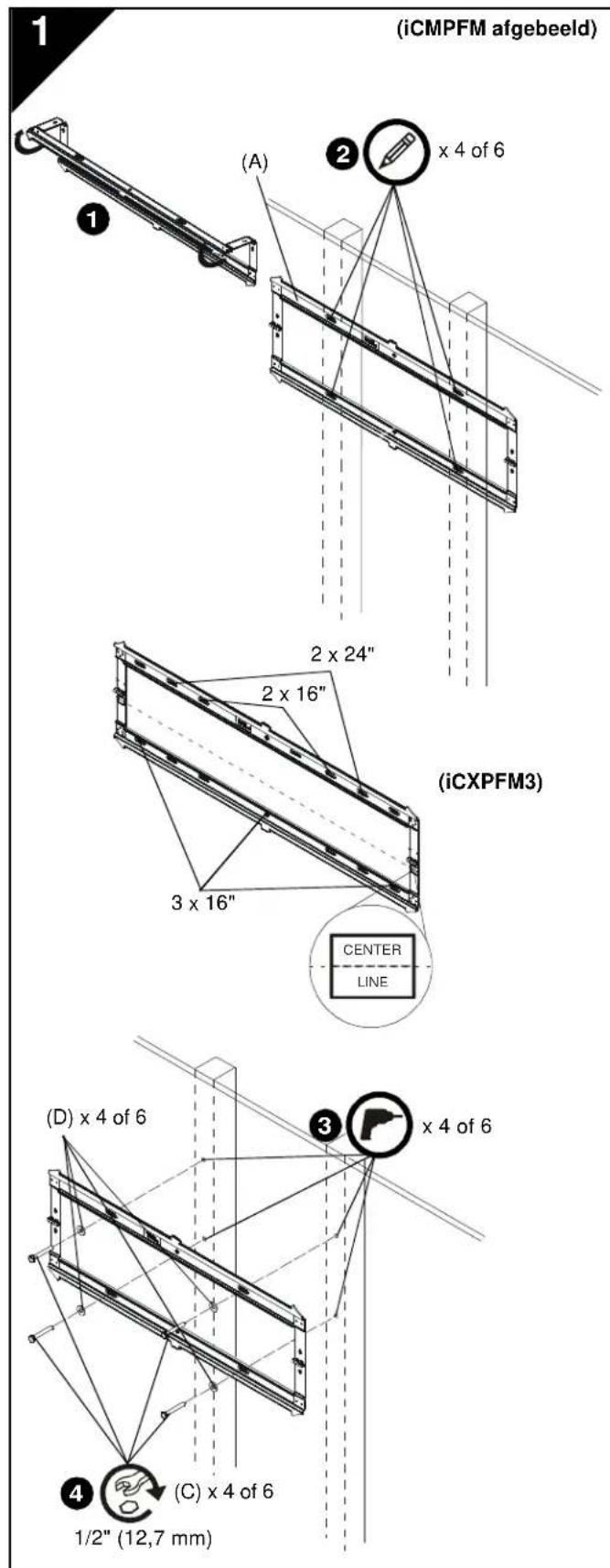

INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - MONTANTI IN LEGNO

AVVERTENZA: Una resistenza strutturale inadequata per quello componente cui sono iniziati. L'installatore deva accertare che la struttura si cui sono componente sono montato via in grado di sostenere cinque volte il peso totale dell'intera unità. Reinforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio cui èssere ricoperta da un cartongesso perché di spessore massimo di 1,6 cm (5/8 poll).

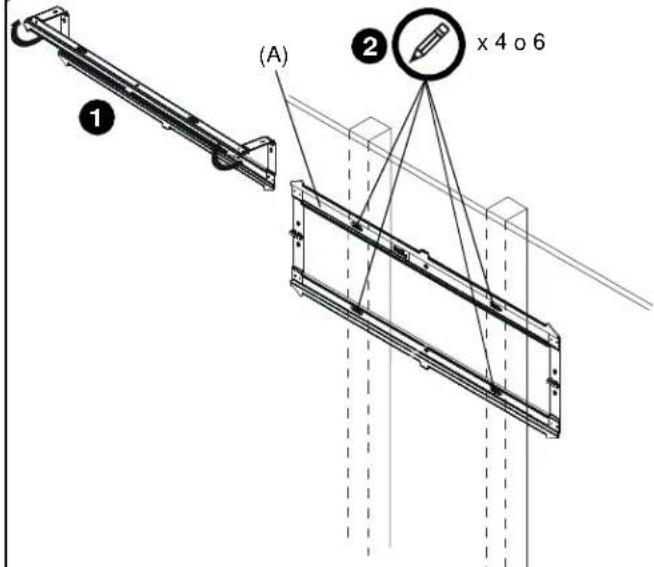

1. Aprire la piastra a muro (A) per prepararla al montaggio su parete.
2. Mettere in bolla la staffa a muro (A) e segnare la posizione dei fori guida.

NOTA: L'ICMPFM3 deve essere installato su due montanti da 40,6 cm (16 poll.). L'ICLPFM3 può essere installato su montanti da 40,6 cm (16 poll.) (fori interni) oppure da 61,0 cm (24 poll.) (fori esterni). Per l'ICXPFM3, è possibile il montaggio su due o tre montanti da 40,6 cm (16 poll.) oppure due da 61,0 cm (24 poll.). Se il montaggio è a tre montanti da 40,6 cm (16 poll.), deve essere installato su tutti e tre i montanti usando i fori esterni e centrali.

NOTA: il centro verticale dello schermo sare allineato con la linea centrale indicata sulle etichette poste sotto a ciascuna cerniera. Tenere presente esta annotazione nel determinare la posizione di montaggio.

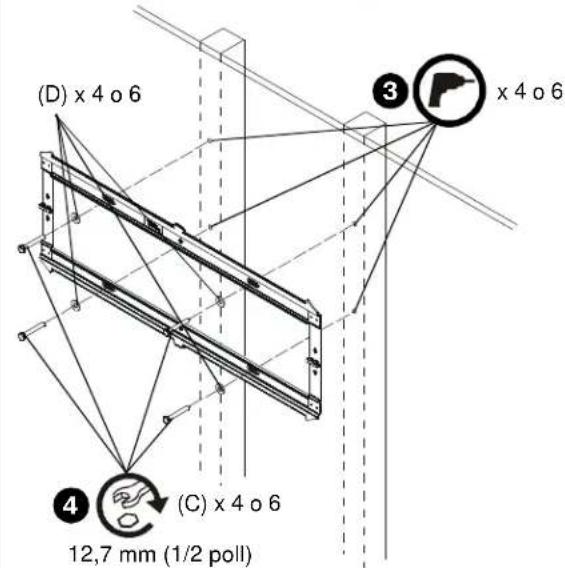

3. Praticare dei fori guida di 5,5 mm (7/32 poll) di diametro nei montanti in legno.
4. Usando una chiave di 12,7 mm (1/2 poll), installare le viti (C) atraverso le rondelle piatte (D), la piastra a muro (A) e quando nei montanti in legno.

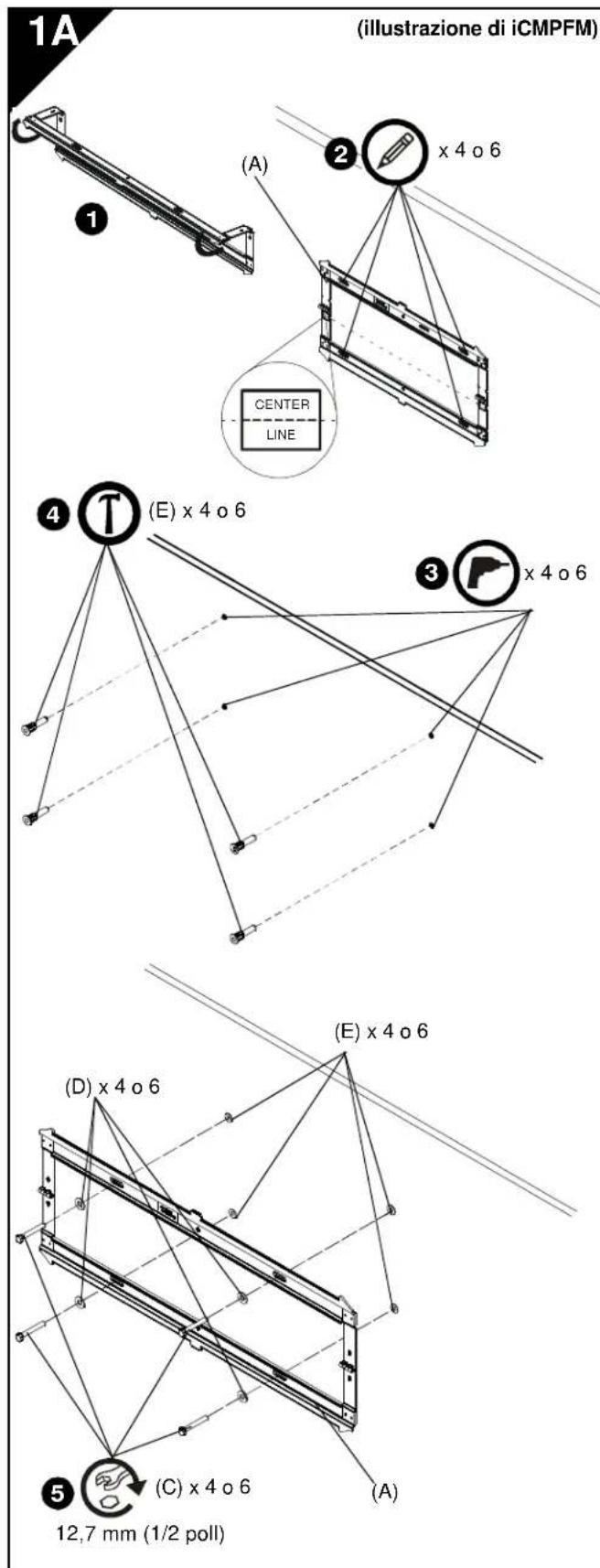

INSTALLAZIONE DELLA PIASTA R A MURO SULLA PARETE - CALCESTRUZZO PIENO, BLOCCO IN CALCESTRUZZO O MATTONI

AVVERTENZA: Una resistenza strutturale inadequata per quello componente cui sono iniziati. L'installatore deva accertare che la struttura si cui lo componente viene montato sua in grado di sostenere cinque volte il peso totale dell'intera unità. Rinnorzare la struttura, se necessario, prima d'installare il componente.

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sua priva di cavi o fili elettrici prima di eseguire fori o installare i dispositivi di fissaggio.

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO! IL TAGLIO O La perforazione d'El tubi delle condutture del gas pOSSONO causare la morte o lesioni gravi alle persone! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di tubi di gas, di acqua e di scarico o di qualunque altri tipo di conduttura prima di effettuare tagli, fori o installare i dispositivi di fissaggio.

1. Apriré la piatra a muro (A) per prepararla al montaggio su parete.
2. Mettere in bolla la piastra (A) e segnare la posizione dei fori guida nella posizione desiderata.

NOTA: Per l'ICLPFM3, possono essere utilizzati quattro fori, sua interni che esterni.

NOTA: per la serie iCXPFM3, usare i quattro fori guida esterni e i due fori intermedi della piastra a parete per l'installazione.
NOTA: il centro verticale dello schermo sare allineato con la linea centrale indicata sulle etichette poste sulla ciascuna cerniera. Tenere presente esta annotazione nel determinare la posizione di montaggio.
3. Praticare fori guida di 7,9 mm (5/16 poll) di diametro nella parete in corrispondenza dei punti segnati. I fori devono avera una profondità di 6,35 cm (2 1/2 poll).
4. Inserire quattro tasselli (E) nei fori praticati. Usare un martello per livellare i tasselli alla parete.
5. Usando una chiave di 12,7 mm (1/2 poll), installare le viti (C) atraverso le rondelle piatte (D), la piastra a muro (A) e infine nei tasselli (E).

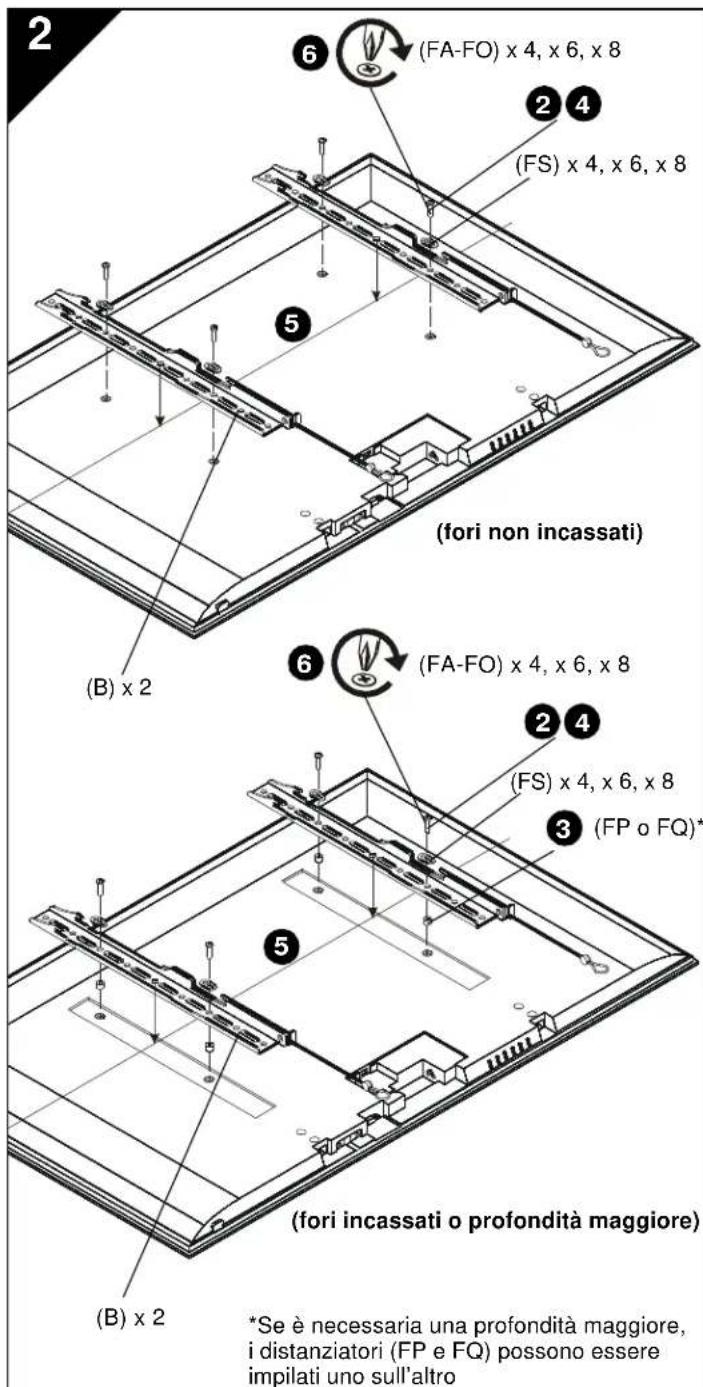

MONTAGGIO DELLE STAFFE SULLO SCHERMO

AVVERTENZA: Le dimensioni minime dei fori sono di 100 mm x 100 mm per iCMPFM3 e di 200 mm x 200 mm per iCLPFM3 e iCXPFM3.

1. Sistemare il display con lo schermo appoggiato su una superficie pianae e stabile.

ATTENZIONE: L'uso di viti con un diametro non corretto potrebbe danneggiare lo schermo. Le viti corrette si avvitano lavormente nei fori di montaggio dello schermo.

1. Selezionare il diametro della vite esaminando gli articoli di ferramenta disponibili (FA-FO) (8mm, 6mm, 5mm o 4mm) e raffrontandoli ai fori di montaggio dello schermo.

2. Selezionare i distanziatori:

3. Se i fori di montaggio non sono incassati, ed entrambe le staffe (B) appaiano piatte contro lo schermo, i distanziatori non sono necessari.

4. Se i fori di montaggio sono incassati o se la presenza di sporgenze impedisce che le staffe (B) appaiano piatte, sare necessario usare i distanziatori (FP o FQ).
   Se necessaria una profondità maggiore dietro lo schermo, i distanziatori (FP e FQ) sono essere impilati uno sull'alto.

ATTENZIONE: L'uso di viti di una lunghezza non corretta poto danneggiare lo schermo. Le viti corrette consentono un inserimento sufficiente della filettatura da produrre una buona presa alla toccare il fondo dei fori di montaggio sullo schermo.

1. Selezionare la lunghezza delle viti:

2. Usando la mano, insere la vite PIU CORTA provista del diametro selezionato (FA, FE, FI o FL) atraverso la staffa (B), la rondella universale (FS), il distanziatore selezionato (FP o FQ, se necessario) e infinite nel foro di montaggio dello schermo. NON stringere per il momento la vite nel foro.

3. Se la vite è della lunghezza corretta, la testa della vite sporgerà sopra la rondella piatta di una distanza paro o superiore a quella del diametro della vite. Se la vite non è sufficientemente lunga, scegliere una più lunga. Selezionare la vite più corta che assicuri la sporenza prevista.

4. Collocare le staffe (B) sullo schermo, verificando che:

5. I ganci superiori si trovino al lato superiore dello schermo.

6. Il centro delle staffe installate (B) sai il più vicino possible al centro del retro dello schermo. Il centro della staffa è contrassegnato da un foro a forma di rombo.

7. Usando un cacciavite a croce, insere con cautela le viti selezioneatraverso lesrondelle universali (FS), le staffe (B) e i distanziatori (FP o FQ, se necessario) e infine dello schermo.

8. Stringere tutte le viti. Verificare di aver utilizzato tutti i fori di montaggio dello schermo necessari (4, 6 o 8).

MONTAGGIO DELLO SCHERMO SULLA PIASTA A MURO

AVVERTENZA: Il superamento della portata specificata può causare gravi lesions personali o danni alle unità! L'installatore deve accertare che il peso combinato di tutti i componenti montati non sia superiore a 56,7 kg (125 libbre) per iCMPFM3 e iCLPFM3 oppure a 79,4 kg (175 libbre) per iCXPFM3. L'uso di prodotti con un peso superiore al valore massimo indicate potrebbe comportare la caduta del supporto e dei loro accessori con potenziali lesions personali.

AVVERTENZA: Lo schermo più essere molto pesante. Accertarsi di poterlo sollevare e manovrare come necessario al fine di una corretta installatione sulla piastra a muro. La mancata adozione di adequate precauzioni più causare gravi lesioni personali o danni all'unità!

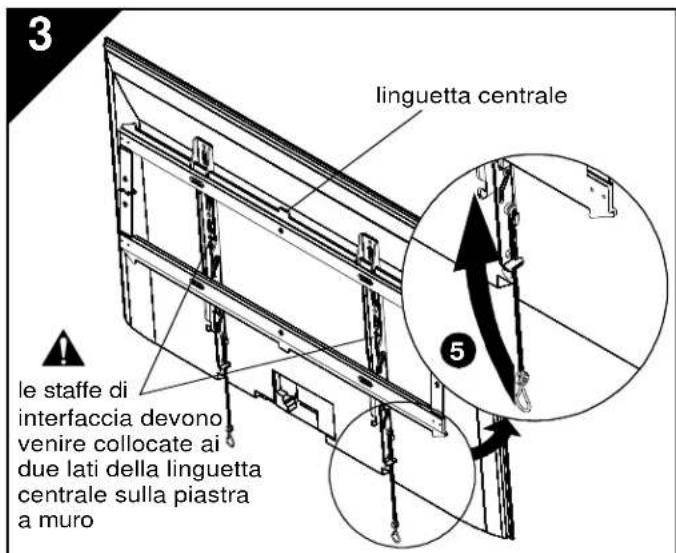

AVVERTENZA: Le staffe di interfaccia devono venire collocate ai due lati della linguetta centrale sulla piastra a muro.

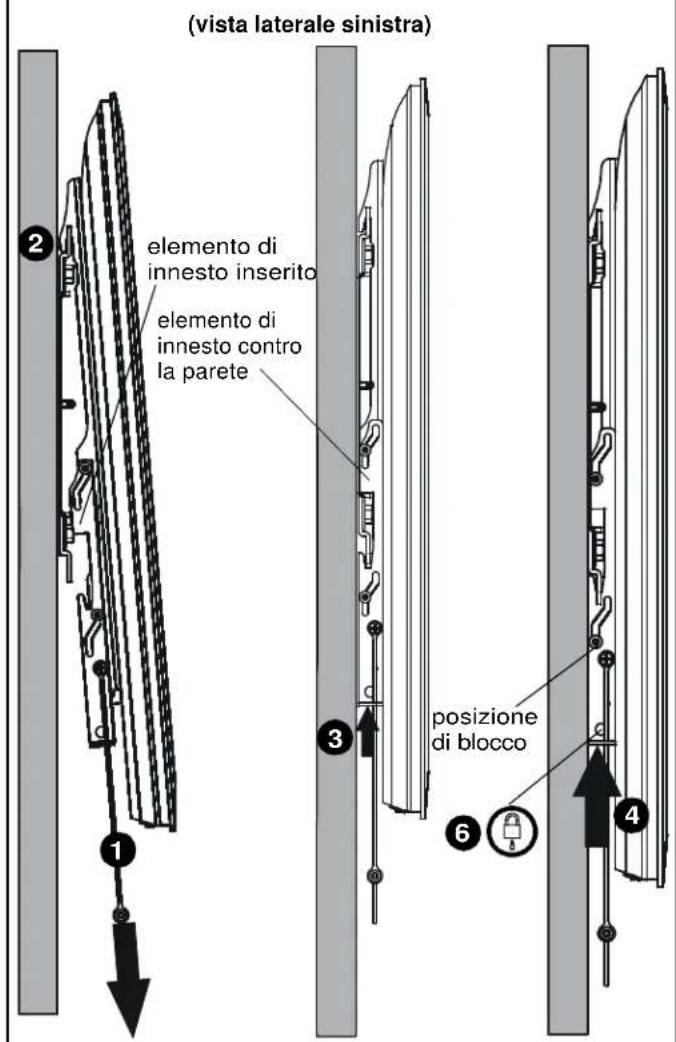

1. Verificare che le staffe di interfaccia siano in posizione di appoggio pre-innesto tirando le maniglie il più possibile verso il basso.
2. Agganciare lo schermo con le staffe (B) alla guida superiore della piastra a muro (A). L'elemento di innesto dovrebbe insertarsi nella parte inferiore della piastra a muro.

NOTA: Mentre lo schermo è in posizione di pre-innesto, si può essere a sistmare i cavi e a fare le regolazioni necessarie sul retro-schermo.

1. Sbloccare l'elemento di innesto spingendo verso l'alto sulle staffe di interfaccia fino quando l'elemento di innesto non risulta completamente appoggiato alla parete.
2. Spingere ancoro versuso l'alto sulle staffe di interfacce fino a bloccare lo schermo in posizione fissa contro la parete.
3. Una volta completata l'installazione, le cinghie vanno ripiegate dietro lo schermo sulle tacche delle staffe di interfaccia (B) in modo che non siano visibili allo spettatore.
4. (Opzionale) Far passare il lucchetto o il blocco-cavi (non inclusi)attraverso i fori in basso sulla staffa di interfaccia per la massima protezione.
