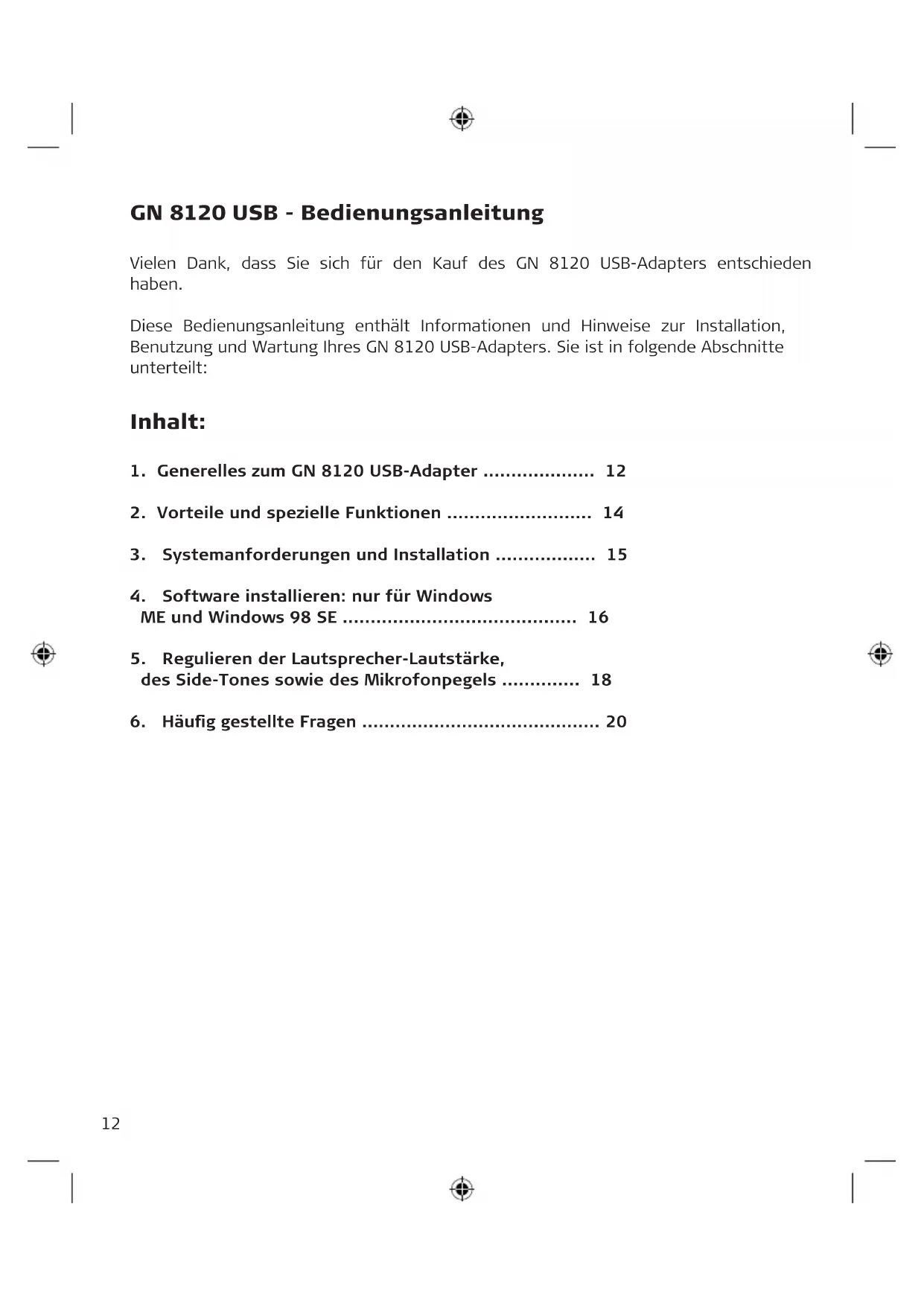

GN 8120 USB - Bedienungsanleitung

Vielen Dank, dass Sie sich für den Kauf des GN 8120 USB-Adapters entschieden

Diese Bedienungsanleitung enthält Informationen und Hinweise zur Installation,

Benutzung und Wartung Ihres GN 8120 USB-Adapters. Sie ist in folgende Abschnitte

1. Generelles zum GN 8120 USB-Adapter 12

2. Vorteile und spezielle Funktionen 14

3. Systemanforderungen und Installation 15

4. Software installieren: nur für Windows

ME und Windows 98 SE 16

5. Regulieren der Lautsprecher-Lautstärke,

des Side-Tones sowie des Mikrofonpegels 18

6. Häufig gestellte Fragen

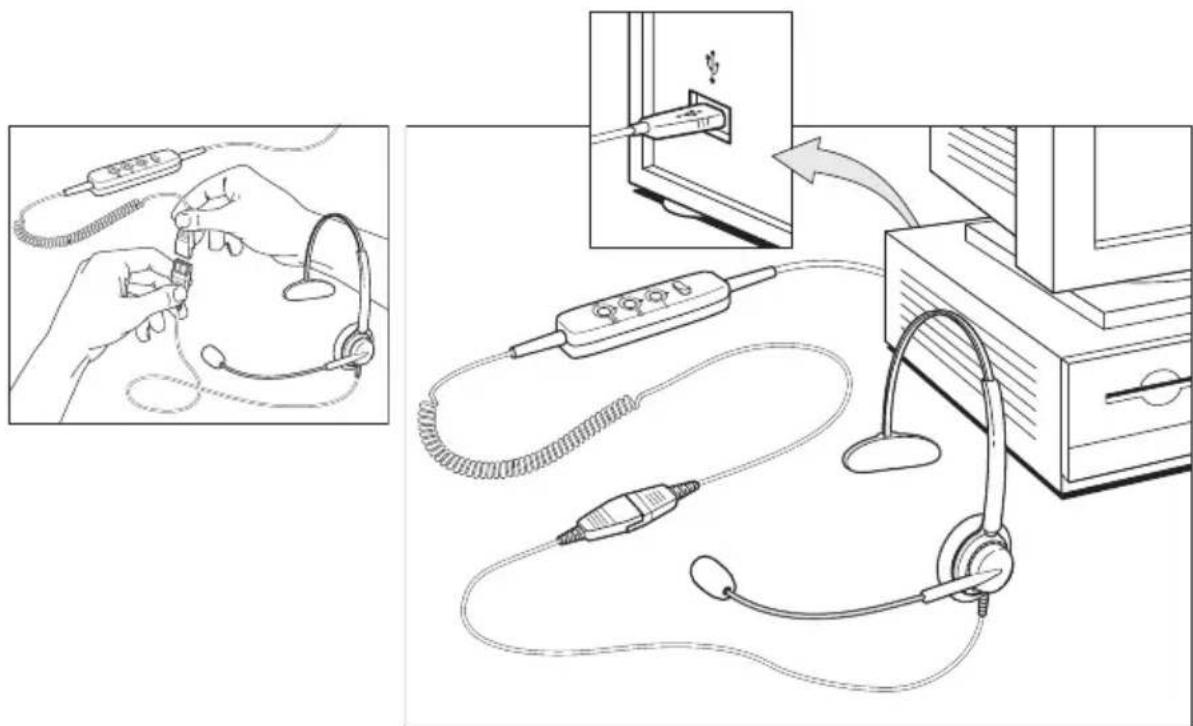

1. Generelles zum GN 8120 USB-Adapter

Der GN 8120 USB-Adapter ermöglicht den Anschluss eines Headsets per USB und

bietet zahlreiche weitere Funktionen. Die integrierten digitalen Stimmbearbeitungs-

funktionen sowie In-Line-Softphone-Steuerungen lassen Sie eine ganz neue Dimension

der PC-Kommunikation erleben. Der Adapter wurde für die Verwendung mit allen

GN Netcom-Headsets (mit Quick-Disconnect-Funktion zur Schnellentkopplung) ent-

wickelt und ist die optimale Schnittstelle für Sprachkommunikations- und Streaming-

Medien im Internet sowie in Datennetzwerken.

Darüber hinaus ermöglicht der GN 8120 USB-Adapter eine erheblich höhere

Sprachqualität bei der Übertragung – ein entscheidender Faktor, wenn es um eine

deutliche Übertragung sowie die Interoperabilität mit sprachbasierten Anwendungen

wie Spracherkennungs- oder Aufnahme-Software geht. Der GN 8120 USB-Adapter ist

in zwei Ausführungen erhältlich: für Desktop-Computer und für Laptops.

8110_3-qd_headset8.0.eps

2. Vorteile und spezielle Funktionen

Der GN 8120 USB bietet einzigartige Vorteile und spezielle Funktionen für hervor-

ragende Audioqualität, dazu gehören:

Die Side-Tone-Funktion, bei der Sie Ihre eigene Stimme im Headset hören können. Der

„Side-Tone“ ist bei normalen Telefonaten üblich, nicht jedoch bei Internet/PC-gestützter

Die digitale SmoothStream-Audiokorrektur gewährleistet einen klaren, verzerrungs-

freien und hochwertigen Klang durch Überwachung der Leitung auf Signalausfälle

und verlorene Datenpakete. Sie glättet dann das Audiosignal, um die resultierenden

Nebengeräusche zu verringern.

Der für die Verwendung unter Windows

2000 und Windows XP (sowie unter Mac OS

9.0.4 oder höher) von Microsoft

zertifizierte GN 8120 USB-Adapter ist vollständig

Plug-&-Play-fähig. Hierzu muss keine Software installiert werden. Schließen Sie das

Headset von GN Netcom einfach am Adapter an, und verbinden Sie diesen dann mit

dem USB-Anschluss des Computers (Desktopcomputer oder Laptop).

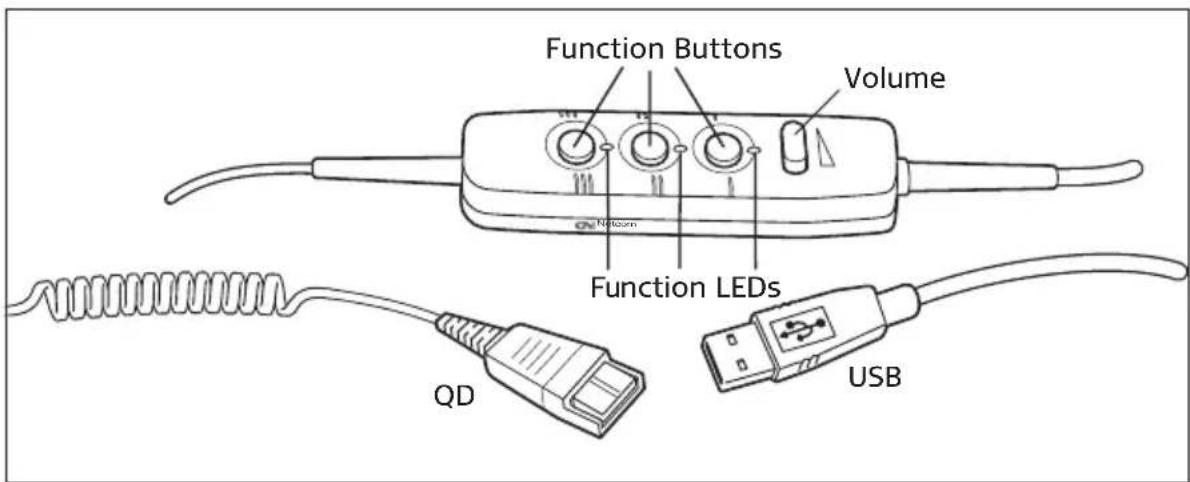

In-Line-Funktionssteuerungen

Die In-Line-Funktionssteuerungen für die Lautstärkeregelung ermöglichen die

schnelle und einfache Nutzung aller gängigen Softphone-Anruffunktionen.

• Wippschalter zur Lautstärkeregelung: Mit dem In-Line-Wippschalter können Sie

die Lautsprecher-Lautstärke schnell und bequem regulieren.

Drücken Sie rechts auf den Wippschalter, um die Lautstärke zu erhöhen, bzw. links,

um sie zu reduzieren.

• Anruffunktionstasten: Die In-Line-Anruffunktionstasten ermöglichen die

schnelle und einfache Nutzung aller gängigen Softphone-Anruffunktionen. Die

Funktionen der einzelnen Tasten hängen von dem verwendeten Softphone ab.

Eine detaillierte Übersicht über die einzelnen Funktionen finden Sie in einer sepa-

raten Bedienungsanleitung, die im Lieferumfang des GN 8120 USB-Adapterpakets

enthalten oder direkt mit kompatiblen Softphones erhältlich ist.

Beispiele gängiger Softphone-Funktionen sind Anrufbeantwortung/-beendigung,

Notrufe, Stummschaltung, Rufumleitung, Kurzwahl und Voicemail-Beantwortung.

• Anruffunktions-LEDs: Durch die integrierten, verschiedenfarbigen LEDs über den

einzelnen Funktionstasten sehen Sie sofort, dass eine Anruffunktion ausgeführt

wurde. Die LED-Funktionalität hängt von dem verwendeten Softphone ab. Eine

detaillierte Übersicht über die einzelnen LED-Funktionen finden Sie in einer sepa-15

raten Bedienungsanleitung, die im Lieferumfang des GN 8120 USB-Adapterpakets

enthalten oder direkt mit kompatiblen Softphones erhältlich ist.

Gängige LED-Anzeigefunktionen sind beispielsweise die Signalisierung eines einge-

henden Anrufs, die Ankündigung einer Voicemail durch Aufblinken einer LED oder

die Anzeige eines laufenden Anrufs bzw. eines stumm geschalteten Mikrofons durch

eine konstant leuchtende LED.

3. Systemanforderungen und Installation

Der GN 8120 USB benötigt eines der folgenden Betriebssysteme und eine freie USB-

• Macintosh OS 9.0.4 (oder höher).

Der GN 8120 USB funktioniert nicht mit früheren Versionen dieser Betriebssysteme.

Windows XP, Windows 2000 und Macintosh OS 9.0.4 (oder höher):

Unter den Betriebssystemen Windows XP, Windows 2000 und Macintosh OS 9.0.4 (oder

höher) ist Ihr GN 8120 USB ohne zusätzliche Treiberinstallation betriebsbereit. Stecken

Sie den USB-Stecker einfach in eine beliebige USB-Schnittstelle des Computers.

Windows Me und Windows 98 SE:

Vor der ersten Benutzung des GN 8120 USB müssen Sie den USB-Treiber instal-

lieren. Diesen benötigt der Computer zur Erkennung des USB-Gerätes. Schalten Sie

Ihren Computer ein, und warten Sie den Boot-Vorgang (die Startphase) ab. Achten Sie

darauf, dass keine Anwendungen laufen.

Stecken Sie den GN 8120 USB-Adapter in eine freie USB-Schnittstelle des

Computers. Wenn Windows erkennt, dass das Produkt angeschlossen ist

und neue Hardwarevoraussetzungen gegeben sind, startet automatisch der

Der Hardwareassistent startet einmal (1) und installiert den folgenden Treiber:

• USB Audio Device (INF\WDMA_USB.INF)

Der Hardwareassistent startet dreimal (3) und installiert die folgenden Treiber:

• USB Human Interface Device (INF\HIDDEV.INF)

• USB Audio Device (INF\WDMA_USB.INF)

Dieser Treiber ist bereits in Windows vorhanden. Es wird keine zusätzliche Software

benötigt. Wenn Sie Ihr System auf Windows Me aufgerüstet haben, benötigen Sie

während der Installation unter Umständen die Installations-CD.

4. Software installieren: nur für Windows Me und Windows

98 SE Stecken Sie den GN 8120 USB-Adapter in eine freie USB-Schnittstelle des

Computers. Wenn Windows erkennt, dass das Produkt angeschlossen ist

und neue Hardwarevoraussetzungen gegeben sind, startet automatisch der

Hardwareassistent (1) - USB Composite Device (Windows 98 SE Installation)

1. Der Hardwareassistent zeigt an, dass er das neue USB Composite Device gefun-

den hat. Klicken Sie auf Weiter.

2. Der Hardwareassistent fordert auf, den besten Treiber für Ihr Gerät zu suchen oder

den Treiber aus einer angezeigten Liste (2) zu wählen.

Wählen Sie Besten Treiber für Ihr Gerät suchen. Klicken Sie auf Weiter.

3. Windows sucht nun im vorgegebenen Pfad nach neuen Treibern (3).

Entfernen Sie die Markierungen aller Felder. Klicken Sie auf Weiter.17

4. Der Hardwareassistent zeigt an, dass er zur Installation des besten Treibers für

dieses Gerät bereit ist (4). Klicken Sie auf Weiter, um den Treiber zu installieren.

5. Klicken Sie auf Beenden, wenn der Hardwareassistent die Installation abgeschlos-

Hardwareassistent - Human Interface Device (Windows 98 SE Installation)

1. Anschließend installiert der Hardwareassistent automatisch das USB Human Inter-

face Device. Der Hardwareassistent (5) zeigt an, dass er das neue USB Human

Interface Device gefunden hat. Klicken Sie auf

2. Der Hardwareassistent fordert auf, den besten Treiber für Ihr Gerät zu suchen oder

den Treiber aus einer angezeigten Liste (2) zu wählen.

Wählen Sie Besten Treiber für Ihr Gerät suchen. Klicken Sie auf Weiter.

3. Windows sucht nun nach neuen Treibern an einer spezifischen Stelle (3). Entfernen

Sie die Markierungen aller Felder. Klicken Sie auf Weiter.

4. Der Hardwareassistent zeigt an, dass er zur Installation des besten Treibers für

dieses Gerät bereit ist (6). Klicken Sie auf Weiter, um den Treiber zu installieren.

5. Klicken Sie auf Beenden, wenn der Hardwareassistent die Installation abgeschlos-

Hardwareassistent - USB Audio Device (Windows 98 SE & Windows ME Instal-

1. Anschließend installiert der Hardwareassistent automatisch das USB Audio Device.

Der Hardwareassistent (7) zeigt an, dass er das neue USB Audio Gerät gefunden

hat. Klicken Sie auf Weiter.

2. Der Hardwareassistent fordert auf, den besten Treiber für Ihr Gerät zu suchen

oder den Treiber aus einer Liste (2) zu wählen. Wählen Sie Besten Treiber für Ihr

Gerät suchen. Klicken Sie auf Weiter.

3. Windows sucht im vorgegebenen Pfad nach neuen Treibern (3). Entfernen Sie die

Markierungen aller Felder. Klicken Sie auf Weiter.

4. Der Hardwareassistent zeigt an, dass er zur Installation des besten Treibers für

dieses Gerät bereit ist (8). Klicken Sie auf Weiter, um den Treiber zu installieren.

5. Klicken Sie auf Beenden, wenn der Hardwareassistent die Installation abgeschlos-

Wenn der Hardwareassistent den Treiber nicht finden kann

Wenn der Hardwareassistent den Treiber nicht finden kann, legen Sie Ihre Windows-

Installations-CD in das CD-ROM-Laufwerk ein. Nach dem Einlegen klicken Sie auf

Zurück und markieren Sie das Feld für Ihr CD-ROM-Laufwerk (üblicherweise D). Klicken

Sie auf Weiter. Klicken Sie auf Beenden, wenn der Hardwareassistent die Installation

abgeschlossen hat.18

Hinweis: Ziehen Sie den USB-Stecker nicht aus dem Computer, während eine USB-

Audioanwendung läuft. Dies kann zu einem Systemabsturz führen.

5. Regulieren der Lautsprecher-Lautstärke, des Side-Tones

sowie der Mikrofonpegel

• Überprüfen Sie, ob die Lautsprecher-Lautstärkeregelung Ihres Headsets funkti–

oniert, und stellen Sie die gewünschte Lautstärke mit Hilfe des blauen Lautstärke-

Wippschalters (siehe Darstellung am Anfang dieser Bedienungsanleitung) ein: rechts

für + (Plus) und links für - (Minus). Alternativ dazu können Sie auch einmal auf das

Lautsprechersymbol in der Taskleiste klicken.

Klicken Sie auf den Lautstärke-Schieberegler (9) für den Systemsound, und stellen

Sie die gewünschte Lautstärke ein.

• Der Übertragungspegel für das Mikrofon wird ausschließlich über die Software regu-

liert. Öffnen Sie die Systemsteuerung (10). Doppelklicken Sie auf Sounds und

Audiogeräte (Windows XP) bzw. Sounds und Multimedia (Windows Me und

2000) bzw. Multimedia (Windows 98), um das Fenster Eigenschaften zu öffnen.

• Auf der Registerkarte Audio des Fensters Eigenschaften (11) können Sie die Pegel

für die Audiowiedergabe oder Lautsprecher sowie für die Audioaufnahme oder das

Mikrofon regulieren.

Regulieren der Lautsprecher-Lautstärke und der Side-Tone-Pegel unter Windows

• Klicken Sie unter Audiowiedergabe (11) auf Lautstärke (Windows XP, Windows Me

und 2000) bzw. Wiedergabe (Windows 98), um das Dialogfeld Mikrofon (Windows

XP, 2000 und 98) bzw. USB Audiogerät (Windows Me) zu öffnen.

• In diesem Dialogfeld (12) können Sie die Lautstärkepegel verschiedener Quellen

individuell einstellen. Die meisten Pegel werden mit Lautstärke-Schiebereglern

eingestellt. Achten Sie darauf, dass sich die Lautstärke-Schieberegler in der mitt-

leren Position befinden und das Feld Alle aus nicht markiert ist.

• Mit den Schiebereglern können Sie auch den Pegel für das Rückhören in Ihrem

Headset einstellen. Mit Rückhören können Sie Ihre eigene Stimme im Headset hören,

was zu einem natürlicher klingenden Gespräch beiträgt.

Regulieren der Übertragungspegel für das Mikrofon unter Windows

• Auf der Registerkarte Audio im Dialogfeld Eigenschaften von Sounds und Multimedia

können Sie die Audioaufnahme d.h. den Mikrofonpegel einstellen.19

• Klicken Sie auf Lautstärke (Windows XP, Windows ME und 2000) bzw. Aufnahme

(Windows 98) unter Audioaufnahme, um das Dialogfeld Aufnahme zu öffnen (11).

• Der Lautstärke-Schieberegler (13) stellt den Audioaufnahme- bzw. Mikrofonpegel

ein. Achten Sie darauf, dass sich der Lautstärke-Schieberegler in der mittleren

Position befindet und das Feld Ton aus nicht markiert ist.

Hinweis: Diese Regler stellen die Lautstärken ein, viele andere Anwendungen

enthalten jedoch ebenfalls ihre eigenen Lautstärkeregelungen. Diese unabhängi-

gen Anwendungen können die Windows-Regler überlagern und unabhängig von den

Lautstärkeeinstellungen des GN 8120 USB wirken. Bei Fragen sehen Sie bitte in Ihrem

Software-Handbuch nach.

• Klicken Sie unter Audiowiedergabe (11), auf die Schaltfläche Lautstärke (Windows

XP, Windows Me und 2000) bzw. auf die Schaltfläche Wiedergabe (Windows 98),

um das Fenster Lautsprecher (Windows XP, 2000 und 98) oder das Fenster USB-

Audiogerät (Windows Me) zu öffnen.

• Vergewissern Sie sich, dass im Dropdown-Menü Optionen die Option Erweiterte

Einstellungen aktiviert ist. Doppelklicken Sie unter dem Schieberegler für die

Lautsprecher auf die Registerkarte Erweitert, um das Fenster mit den erwei-

terten Optionen für die Lautsprecher zu öffnen. Hier können die Automatische

Verstärkungsregelung (14), die den automatischen Lautstärkeausgleich ermögli-

cht, sowie Bassverstärkung ausgewählt und Höhen-/Tiefenregler eingestellt

Regulieren der Qualität von Audioaufnahmen unter Windows

• Klicken Sie auf Start > Programme > Zubehör > Unterhaltungsmedien >

Audiorecorder, um das Dialogfeld Audiorecorder zu öffnen (15).

• Ändern Sie die Klangqualität von der Voreinstellung 8 Bit Mono in 16 Bit Stereo. Öffnen

Sie hierzu Datei im Dialogfeld Audiorecorder. Klicken Sie auf Eigenschaften, um das

Dialogfeld Eigenschaften von Sound zu öffnen (16). Unter Formatkonvertierung

klicken Sie auf Jetzt konvertieren.

• Es erscheint das Dialogfeld Soundauswahl (17). Wählen Sie unter Name die Option

CD-Qualität. Die Attribute ändern sich automatisch in 44 kHz, 16 Bit, Stereo.

Klicken Sie auf OK. Klicken Sie nochmals auf OK, um das Dialogfeld Eigenschaften

von Sound zu verlassen.

• Positionieren Sie das Mikrofon circa eine Fingerbreite von Ihrer Unterlippe entfernt

• Zum Mikrofontest benutzen Sie die in Windows vorhandene Aufnahmeoption. Klicken

Sie auf Start > Programme > Zubehör > Unterhaltungsmedien > Audiorecorder,

um das Dialogfeld Audiorecorder zu öffnen (15).

• Klicken Sie auf die rote Aufnahme-Taste und nehmen Sie eine Sprachaufnahme vor.

Zum Abschluss klicken Sie auf die Stopp-Taste. Hören Sie sich die Aufnahme durch

Anklicken der Wiedergabe-Taste an. Wenn Sie Ihre Stimme hören, war die Aufnahme

erfolgreich, und das Mikrofon funktioniert richtig.

Wenn Sie Ihre Stimme nicht hören können, schauen Sie bitte im Abschnitt 6. Häufig

gestellte Fragen dieser Anleitung nach.

Vorsicht! Professionelle Headsets von GN Netcom verfügen zwar über einen einge-

bauten Hörschutz, Computer können jedoch extreme Schallpegel erzeugen, z. B.

bei Modemverbindungen. Prüfen Sie immer die Lautstärkeeinstellung, bevor Sie das

6. Häufig gestellte Fragen

Inwiefern unterscheidet sich der GN 8120 USB-Adapter von anderen USB-

Der GN 8120 USB-Adapter ist ein USB-System für höchste Qualitätsansprüche. Da es

sich um einen separaten Adapter handelt, können Sie ihn zusammen mit jedem beliebi-

gen der hochwertigen Quick-Disconnect-fähigen Headsets von GN Netcom verwenden.

Bei anderen USB-Adaptern handelt es sich um PC-Headsets für den Privatgebrauch,

die zwar mit den grundlegenden Funktionen ausgestattet sind, jedoch im Dauereinsatz

nicht unbedingt komfortabel oder robust genug sind.

Der GN 8120 USB-Adapter verfügt außerdem über integrierte In-Line-Steuerungen, die

die schnelle und einfache Nutzung aller gängigen Softphone-Anruffunktionen ermögli-

chen und so die optimale Schnittstelle für die Sprachkommunikation bilden.

Mit welchen Headsets kann ich den GN 8120 USB benutzen?

Der GN 8120 USB ist für professionelle Headsets von GN Netcom mit einer

Schnelltrennkupplung (QD) geeignet. Die Schelltrennkupplung ermöglicht es, vom

Computer fortzugehen, ohne das Headset abzunehmen. Verbinden Sie vor der

Benutzung des Headsets die Schnelltrennkupplung mit dem passenden Anschluss am

Zusätzlich können Sie am GN 8120 USB-Adapter die Schnurlos-Lösungen von GN Netcom – GN 9120 und GN Ellipse – verwenden.

Warum funktionieren die Funktionstasten nicht?

Die Funktionstasten des GN 8120 USB-Adapters funktionieren nur bei Verwendung21

eines kompatiblen Softphones. Eine detaillierte Übersicht über die einzelnen Funktionen

finden Sie in einer separaten Bedienungsanleitung, die im Lieferumfang des GN 8120

USB-Adapterpakets enthalten oder direkt mit kompatiblen Softphones erhältlich ist.

Beispiele gängiger Softphone-Funktionen sind Anrufbeantwortung/-beendigung,

Notrufe, Stummschaltung, Rufumleitung, Kurzwahl und Voicemail.

Warum ist der Mikrofonpegel so niedrig?

Überprüfen Sie, ob der Lautstärkepegel des Mikrofons korrekt eingestellt ist. Über

die Registerkarte Audio des Fensters Eigenschaften können Sie die Pegel für die

Audioaufnahme oder das Mikrofon regulieren. Klicken Sie unter Audioaufnahme auf die

Schaltfläche Lautstärke (Windows XP, Windows Me und Windows 2000) bzw. auf die

Schaltfläche Aufnahme (Windows 98), um das Fenster Aufnahme (15) zu öffnen. Mit

dem Lautstärke-Schieberegler (13) können Sie die Pegel für die Audioaufnahme oder

das Mikrofon regulieren. Vergewissern Sie sich, dass sich der Lautstärke-Schieberegler

in der Mitte des Reglers befindet und das Kontrollkästchen Ton aus im Dialogfeld

Lautstärke nicht aktiviert ist.

Ich habe das GN 8120 USB in die USB-Schnittstelle eingesteckt, der Ton kommt

aber immer noch über die Soundkarte.

Öffnen Sie die Systemsteuerung. Doppelklicken Sie auf Sounds und Audiogeräte

(Windows XP), Sounds und Multimedia (Windows Me und 2000) oder Multimedia

(Windows 98), um das Dialogfeld Eigenschaften zu öffnen (11). Klicken Sie auf die

Registerkarte Audio. Wählen Sie unter Audiowiedergabe die Option USB Digital

Audio als bevorzugtes Gerät. Markieren Sie das Feld Nur bevorzugte Geräte verwenden.

Warum kann ich mit dem GN 8120 USB keine RealAudio-Dateien anhören?

USB-Audiogeräte arbeiten nicht immer mit RealAudio-Playern. Sie können sich mit

Media Player von Microsoft und anderen Playern verschiedene digitale Audiodateien

wie MP3 und Wave anhören.

Warum kann ich meine Stimme nicht hören, wenn ich eine Sprachdatei mit dem

Audiorecorder aufnehme?

Prüfen Sie, ob die Hörerlautstärke richtig eingestellt ist. Öffnen Sie die System–

steuerung. Doppelklicken Sie auf Sounds und Audiogeräte (Windows XP), Sounds und

Multimedia (Windows Me und 2000) oder Multimedia (Windows 98), um das Dialogfeld

Eigenschaften zu öffnen (11). Klicken Sie auf die Registerkarte Audio. Klicken Sie

unter Audiowiedergabe auf Lautstärke (Windows XP, Windows Me und 2000) bzw.

Wiedergabe (Windows 98), um das Dialogfeld Mikrofon (Windows XP, 2000 und 98)

bzw. USB Audiogerät (Windows Me) zu öffnen (12). Achten Sie darauf, dass sich die

Lautstärke-Schieberegler in der mittleren Position befinden und das Feld Alle aus nicht

Prüfen Sie, ob die Mikrofonlautstärke richtig eingestellt ist. Öffnen Sie die

Systemsteuerung. Doppelklicken Sie auf Sounds und Audiogeräte (10) (Windows XP),

Sounds und Multimedia (Windows Me und 2000) oder Multimedia (Windows 98),

um das Dialogfeld Eigenschaften zu öffnen. Klicken Sie auf die Registerkarte Audio

(11). Klicken Sie auf Lautstärke (Windows XP, Windows Me und 2000) bzw. Aufnahme

(Windows 98) unter Audioaufnahme, um das Dialogfeld Lautstärke zu öffnen. Achten

Sie darauf, dass sich der Lautstärke-Schieberegler in der mittleren Position befindet

und das Feld Ton aus nicht markiert ist.

Nehmen Sie eine neue Sprachaufnahme vor. Spielen Sie diese Datei ab. Wenn Sie Ihre

Stimme hören, war die Aufnahme erfolgreich, und das Mikrofon funktioniert richtig.

Wenn Sie Ihre Stimme immer noch nicht hören können, fragen Sie den Kundensupport

von GN Netcom unter der Telefonnummer +49 8031 26 51 – 20 oder – 14 oder per

e-mail: Techsupport@gnnetcom.de.23
