BEDIENUNGSANLEITUNG BT5010 JABRA

1. Aufladen Ihres Headsets

2. Ein- und Ausschalten Ihres Headsets

3. Das Paaren mit Ihrem Telefon

4. Tragen Sie es so wie Sie möchten

5. Der ausziehbare Mikrofonbügel

8. Erläuterungen der Leuchtanzeigen:

9. Verwendung des Jabra Bluetooth-Adapters

10. Troubleshooting und FAQ

11. Sie haben weitere Fragen?

12. Sachgemäßer Umgang mit Ihrem Headset

13. Garantieleistungen

14. Zertifizierung und Sicherheitskonformität

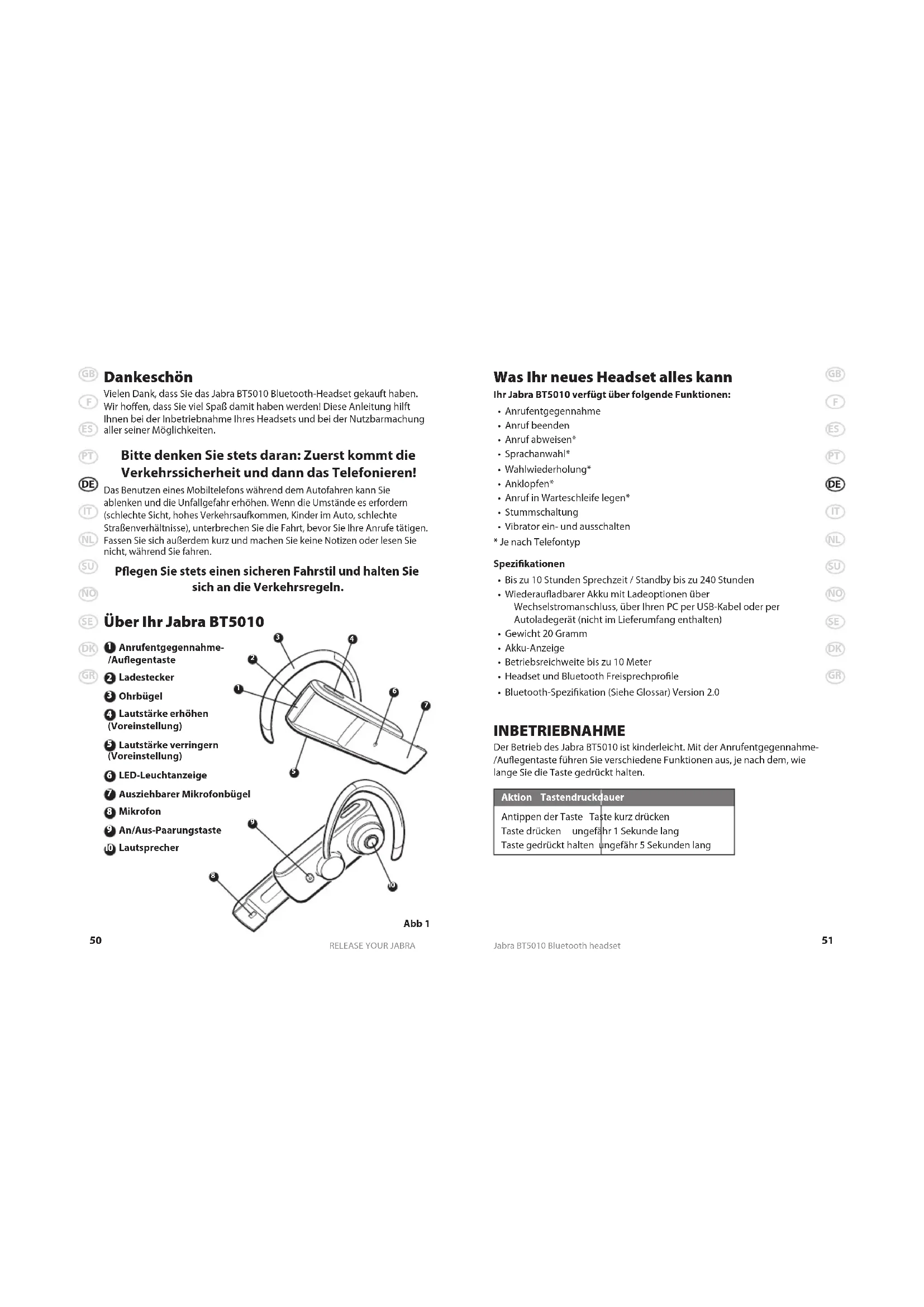

Was Ihr neues Headset alles kann Ihr Jabra BT5010 verfügt über folgende Funktionen:

• Vibrator ein- und ausschalten

• Je nach Telefontyp Spezikationen

• Bis zu 10 Stunden Sprechzeit / Standby bis zu 240 Stunden

• Wiederauadbarer Akku mit Ladeoptionen über Wechselstromanschluss, über Ihren PC per USB-Kabel oder per Autoladegerät (nicht im Lieferumfang enthalten)

• Betriebsreichweite bis zu 10 Meter

• Headset und Bluetooth Freisprechprole

• Bluetooth-Spezikation (Siehe Glossar) Version 2.0 INBETRIEBNAHME Der Betrieb des Jabra BT5010 ist kinderleicht. Mit der Anrufentgegennahme- /Auegentaste führen Sie verschiedene Funktionen aus, je nach dem, wie lange Sie die Taste gedrückt halten. Aktion Tastendruckdauer Antippen der Taste Taste kurz drücken Taste drücken ungefähr 1 Sekunde lang Taste gedrückt halten ungefähr 5 Sekunden lang Dankeschön Vielen Dank, dass Sie das Jabra BT5010 Bluetooth-Headset gekauft haben. Wir hoen, dass Sie viel Spaß damit haben werden! Diese Anleitung hilft Ihnen bei der Inbetriebnahme Ihres Headsets und bei der Nutzbarmachung aller seiner Möglichkeiten. Bitte denken Sie stets daran: Zuerst kommt die Verkehrssicherheit und dann das Telefonieren! Das Benutzen eines Mobiltelefons während dem Autofahren kann Sie ablenken und die Unfallgefahr erhöhen. Wenn die Umstände es erfordern (schlechte Sicht, hohes Verkehrsaufkommen, Kinder im Auto, schlechte Straßenverhältnisse), unterbrechen Sie die Fahrt, bevor Sie Ihre Anrufe tätigen. Fassen Sie sich außerdem kurz und machen Sie keine Notizen oder lesen Sie nicht, während Sie fahren. Pegen Sie stets einen sicheren Fahrstil und halten Sie sich an die Verkehrsregeln. Über Ihr Jabra BT5010

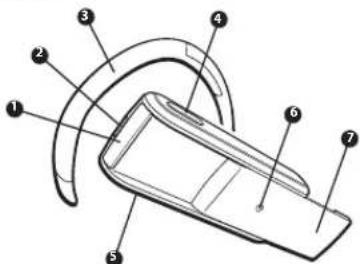

Anrufentgegennahme- /Auegentaste

Lautstärke erhöhen (Voreinstellung)

Lautstärke verringern (Voreinstellung)

Ausziehbarer Mikrofonbügel

3. Ihr Mobiltelefon stellt daraufhin eine Verbindung zu Ihrem Jabra

BT5010 her Auf Ihrem Mobiltelefon erscheint daraufhin die Abfrage, ob Sie es mit Ihrem Headset paaren wollen. Antworten Sie mit „Ja“ oder „Okay“ und bestätigen Sie die Eingabe mit dem Passkey oder der PIN = 0000 (4 Nullen). Ihr Mobiltelefon bestätigt dann den erfolgreichen Paarungsvorgang mit einer Meldung. Sollte das Paaren beim ersten Versuch fehlschlagen, wiederholen Sie die Schritte 1 bis 3.

4. Tragen Sie es so wie Sie möchten

Das Jabra BT5010 ist für das Tragen am rechten Ohr voreingestellt. Wenn Sie es lieber am linken Ohr tragen möchten, ziehen Sie den Ohrbügel heraus und setzen Sie ihn umgekehrt wie in Abb. 4 gezeigt wieder ein. Um eine optimale Sende- und Empfangsleistung zu erhalten, tragen Sie Ihr Jabra BT5010 und Ihr Mobiltelefon auf derselben Körperseite bzw. sorgen Sie für eine hindernisfreie Distanz zwischen den beiden Geräten. Im Allgemeinen gilt, dass Sie eine bessere Sende- und Empfangsleistung erhalten, wenn zwischen Headset und Mobiltelefon keine physischen Hindernisse bestehen (Siehe Abb. 5).

5. Der ausziehbare Mikrofonbügel

Der ausziehbare Mikrofonbügel dient zur Entgegennahme und zum Beenden von Anrufen. Außerdem verbessert er in ausgefahrenem Zustand die Tonqualität. Zur Entgegennahme eines eingehenden Anrufs ziehen Sie den Mikrofonbügel einfach in die geönete Position. Zum Beenden fahren Sie ihn in die geschlossene Position zurück. Das Jabra BT5010 ist selbstverständlich in beiden Stellungen funktionsfähig. Eine bessere Audioqualität erhalten Sie allerdings, wenn sich der Mikrofonbügel in der oenen Position bendet.

1. Auaden Ihres Headsets

Vor Gebrauch Ihres Jabra BT5010 müssen Sie das Headset zwei Stunden lang auaden. Benutzen Sie den Wechselstromadapter zum Auaden über eine Steckdose oder laden Sie das Gerät mit Hilfe des mitgelieferten USB- Kabels direkt über Ihren PC auf. Benutzen Sie nur das in der Verpackung mitgelieferte Ladekabel. Benutzen Sie auf keinen Fall Ladevorrichtungen von anderen Geräten. Dies kann zur Beschädigung Ihres BT5010 führen. Schließen Sie Ihr Headset wie in Abb. 2 gezeigt an. Wenn die LED rot aueuchtet, läuft der Ladevorgang. Bei Aueuchten der grünen LED ist das Gerät voll aufgeladen.

2. Ein- und Ausschalten Ihres Headsets

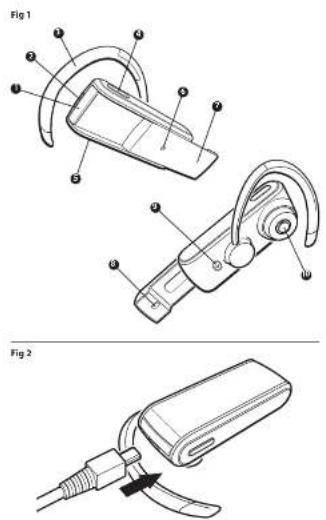

Drücken Sie die Ein/Aus-Paarungstaste, um Ihr Headset einzuschalten (siehe Abb. 1). Die LED zeigt den Ladestatus des Akku und dass das Jabra BT5010 eingeschaltet ist (siehe Abschnitt 7).

Zum Ausschalten Ihres Headset drücken Sie die Ein/Aus-Paarungstaste, bis die Kontrollleuchte in einem schnellen Takt blinkt.

3. Das Paaren mit Ihrem Telefon

Vor Gebrauch des Jabra BT5010 müssen Sie es mit Ihrem Mobiltelefon paaren.

1. Schalten Sie das Headset in den Paarungsmodus

• Vergewissern Sie sich, dass das Headset ausgeschaltet ist.

Drücken Sie die Ein/Aus-Paarungstaste mit der Kennzeichnung bis die LED-Leuchtanzeige blau aueuchtet.

2. Stellen Sie Ihr Bluetooth-Telefon entsprechend ein, um die

Verbindung zum Jabra BT5010 aufzubauen Folgen Sie dazu den Anweisungen in der Benutzeranleitung Ihres Mobiltelefons. Im Normalfall müssen Sie zu diesem Zweck ein Setup- Menü bzw. eine „Connect“- oder „Bluetooth“-Funktion an Ihrem Mobiltelefon aufrufen und die Option „Discover“ oder „Hinzufügen (Add)“ eines Bluetooth-Geräts auswählen* (Siehe Beispiel anhand eines typischen Mobiltelefons in Abb. 3).RELEASE YOUR JABRA

die Anklopfen- und Warteschleifefunktionen nutzen* Mit diesen Funktionen können Sie einen Anrufer in die Warteschleife legen und ein anderes eingehendes Gespräch entgegennehmen.

• Drücken Sie einmal die Anrufentgegennahme-/Auegentaste, um ein laufendes Gespräch in die Warteschleife zu legen und ein weiteres entgegen zu nehmen.

Um zwischen beiden Gesprächen umschalten zu können, drücken Sie die Anrufentgegennahme-/Auegentaste.

• Tippen Sie die Anrufentgegennahme-/Auegentaste an, um das aktive Gespräch zu beenden.

• Funktionen, die mit * gekennzeichnet sind, sind nur verfügbar, wenn Ihr Telefon diese unterstützt. Schlagen Sie zu diesem Zweck bitte im Benutzerhandbuch Ihres Telefons nach. Vibrator ein- und ausschalten

• Im Standby-Modus halten Sie beide Lautstärketasten gedrückt

Lautstärketasten Um die Richtung der Lautstärketasten zu ändern (die standardmäßige Einstellung ist für das Tragen am rechten Ohr ausgelegt)

Halten Sie im Standby-Modus die Anrufentgegennahme-/Auegentaste gedrückt und tippen Sie die für die Erhöhung der Lautstärke gewünschte Taste an.

Wenn das Jabra BT5010 eingeschaltet ist oder eine Taste länger als 1 Minute nach dem zuletzt erfolgten Tastendruck gedrückt wird, dann zeigt die LED den Akku-Ladezustand des Headsets an. Leuchtanzeige Akku-Ladezustand 4-maliges Blinken der grünen Leuchte 75% - 100% Ladezustand 3-maliges Blinken der grünen Leuchte 50% - 75% Ladezustand 2-maliges Blinken der grünen Leuchte 25% - 50% Ladezustand 1-maliges Blinken der roten Leuchte Ladezustand unter 25%

einen Anruf entgegen nehmen

Tippen Sie die Anrufentgegennahme-/Auegentaste an, um einen Anruf entgegenzunehmen oder

• önen Sie zu diesem Zweck den ausziehbaren Mikrofonbügel einen Anruf beenden

Tippen Sie die Anrufentgegennahme-/Auegentaste an, um einen Anruf zu beenden oder

• fahren Sie zu diesem Zweck den ausziehbaren Mikrofonbügel wieder ein ein Telefongespräch führen

• Wenn Sie von Ihrem Mobiltelefon aus einen Anruf starten, wird dieser automatisch zu Ihrem Headset übertragen (abhängig von Ihren Mobiltelefon-Einstellungen). Wenn Ihr Mobiltelefon diese Einstellung nicht unterstützt, tippen Sie einfach die Anrufentgegennahme-/ Auegentaste an, um den Anruf an Ihr Headset weiterzuleiten. einen Anruf abweisen*

Wenn Sie einen eingehenden Anruf abweisen wollen, drücken Sie die Anrufentgegennahme-/Auegentaste. Je nach den Einstellungen Ihres Telefons wird der Anrufer entweder an Ihre Voicemail weitergeleitet oder ein Besetztzeichen hören. die Sprachanwahl* aktivieren

Tippen Sie die Anrufentgegennahme-/Auegentaste an. Zur optimalen Nutzung dieser Funktion nehmen Sie die Sprachanwahlsequenz über Ihr Headset auf. Eine genaue Beschreibung dieses Features nden Sie im Benutzerhandbuch Ihres Telefons. die Wahlwiederholung verwenden*

• Drücken Sie die Anrufentgegennahme-/Auegentaste. Tonqualität und Lautstärke regeln

• Drücken Sie die Lautstärketaste (+ oder -), um den Ton lauter oder leiser zu stellen (Die Lautstärke-erhöhen-Taste bendet sich standardmäßig oben am Headset, wenn dieses am rechten Ohr getragen wird).

Zur Aktivierung der Stummschaltung drücken Sie beide Lautstärketasten (+ und -) gleichzeitig. Ein leiser Piepton signalisiert die Aktivierung der Stummschaltung.

Sie deaktivieren die Stummschaltung wieder, indem Sie eine der beiden Lautstärkeregler antippen.RELEASE YOUR JABRA

Einen Anruf tätigen oder entgegennehmen unter gleichzeitiger Verwendung des Jabra A210

• Wenn Sie von Ihrem Mobiltelefon aus einen Anruf starten, wird dieser automatisch zu Ihrem Headset übertragen (wenn dieses eingeschaltet ist).

• Einen Anruf entgegennehmen: Drücken Sie entweder die Anrufentgegennahme-/Auegentaste an Ihrem Headset oder önen Sie den ausziehbaren Mikrofonbügel bzw. drücken Sie die Anrufentgegennahmetaste an Ihrem Mobiltelefon.

10. Troubleshooting und FAQ

Ich höre Knistergeräusche

Die beste Audioqualität erhalten Sie, wenn Sie Ihr Headset auf derselben Körperseite tragen, auf der sich auch Ihr Mobiltelefon bendet. Im Headset ist kein Ton zu hören

• Stellen Sie den Lautstärkeregler am Headset höher

• Überprüfen Sie, ob das Headset mit dem Telefon gepaart ist.

• Vergewissern Sie sich, dass das Telefon mit dem Headset verbunden ist. Falls sie die Geräte nicht über das Bluetooth-Menü Ihres Mobiltelefons oder durch Antippen der Anrufentgegennahme-/Auegentaste verbinden können, folgen Sie bitte den in Abschnitt 3 beschriebenen Paarungsanweisungen. Es treten Probleme bei der Paarungsfunktion auf, obwohl mein Telefon die erfolgte Paarung anzeigt

• Möglicherweise haben Sie Ihre Headset-Paarungsverbindung in Ihrem Mobiltelefon gelöscht. Folgen Sie den in Abschnitt 3 beschriebenen Paarungsanweisungen. Funktioniert das Jabra BT5010 auch mit anderen Bluetooth-Geräten?

• Das Jabra BT5010 ist für die Verwendung mit Bluetooth-Mobiltelefonen ausgelegt. Es funktioniert aber auch mit anderen Bluetooth-Geräten, die mit den Bluetooth-Versionen 1.1, 1.2 oder 2.0 kompatibel sind und ein Headset und/oder ein Freisprechprol unterstützen. Ich kann die Funktionen Anruf abweisen, Anruf in Warteschleife legen, Wahlwiederholung oder Sprachanwahl nicht nutzen

• Diese Funktionen müssen von Ihrem Telefon unterstützt werden. Informationen hierzu nden Sie im Benutzerhandbuch Ihres Telefons.

11. Sie haben weitere Fragen?

JJabra bietet einen Kunden-Support im Internet unter www.jabra.com an. Auf der Innenseite des Frontcovers nden Sie weitere Einzelheiten zum Support in Ihrem Land.

8. Erläuterungen der Leuchtanzeigen

Leuchtanzeige Funktionsbedeutung Mehrmaliges Blinken Siehe Batterieanzeige (Abschnitt 7) der LED Blinkende blaue und Eingehender Anruf grüne Leuchte Blinkende blaue Blinken im Sekundenrhythmus: Leuchte Laufendes Gespräch Blinkende blaue Blinkt alle drei Sekunden: Gerät ist im Leuchte Standby-Modus (nur eine Minute lang – danach ist das Gerät ausgeschaltet) Blinkende rote Leuchte Ladezustand des Akku ist niedrig Grünes Aueuchten Ladezustand des Akku ist in Ordnung Rotes Aueuchten Ladevorgang Blaues Aueuchten Im Paarmodus bendlich (siehe Abschnitt 3)

9. Verwendung des Jabra Bluetooth-Adapters

Wenn Sie Ihr Jabra BT5010 zusammen mit einem nicht Bluetooth-fähigen Mobiltelefon verwenden möchten, dann benutzen Sie am besten den Jabra A210 Adapter. Der Jabra A210 Adapter bietet Ihnen eine drahtlose Verbindung mit den folgenden Headset-Funktionen: Anrufentgegennahme / Auegen, Sprachanwahl (soweit vom Telefon unterstützt) und Stummschaltung. Die Funktionen Anruf abweisen, Wahlwiederholung und Anruf in die Warteschleife legen werden unter Umständen durch die Headset-Buchse am Mobiltelefon nicht unterstützt. So paaren Sie das Jabra BT5010 mit dem Jabra A210 Das Paarungsverfahren unterscheidet sich in diesem Fall etwas:

• Schalten Sie Ihr Jabra BT5010 in den Paarungsmodus

• Schalten Sie den Jabra A210 Adapter in den Paarungsmodus

• Positionieren Sie beide Geräte nah zusammen. Sie benötigen nicht extra einen Pincode, um die beiden Jabra-Produkte miteinander zu paaren. Weitere Informationen nden Sie im Benutzerhandbuch Ihres Jabra A210 Adapters.RELEASE YOUR JABRA

12. Sachgemäßer Umgang mit Ihrem Headset

• Bewahren Sie Ihr Jabra BT5010 stets in ausgeschaltetem Zustand und gegen Beschädigung geschützt auf.

• Setzen Sie das Gerät keinen extremen Temperaturen aus (über 45°C oder unter –10°C) und vermeiden Sie die direkte Sonneneinstrahlung auf das Gerät. Dies kann die Lebensdauer der Batterie beeinträchtigen und zu Betriebsstörungen führen. Hohe Temperaturen wirken sich auch negativ auf die Leistungsfähigkeit des Geräts aus.

• Setzen Sie das Jabra BT5010 nicht Regenwasser oder anderen Flüssigkeiten aus.

13. Garantieleistungen

Jabra (GN Netcom) gewährt eine Garantie auf Materialfehler und Fehler in der Ausführung für einen Zeitraum von zwei Jahren ab dem Tag des Erstkaufs. Die Konditionen dieser Garantie und unserer Haftung sind wie folgt:

• Die Garantie beschränkt sich auf den ursprünglichen Käufer

• Als Kaufnachweis benötigen wir eine Kopie Ihrer Quittung

• Die Garantie verfällt, wenn die Seriennummer, der Datumscode oder das Produktschild entfernt wurde sowie bei Missbrauch, unsachgemäßer Installation, Änderung oder Reparatur durch nicht autorisierte Dritte

• Die Haftung für Produkte von Jabra (GN Netcom) beschränkt sich auf die Reparatur oder das Ersetzen von Produkten nach Ermessen des Unternehmens

• Jede implizierte Garantie auf Produkte von Jabra (GN Netcom) beschränkt sich für alle Teile einschließlich der Kabel und Anschlüsse auf zwei Jahre ab dem Kaufdatum

• Ausgenommen von der Garantie sind Verschleißteile mit begrenzter Lebensdauer wie z. B. Mikrofon-Windschutz, Ohrpolster, Zierteile, Akkus und anderes Zubehör

• Jabra (GN Netcom) übernimmt keine Haftung für Folgeschäden aufgrund der Benutzung oder des Missbrauchs eines Produktes Jabra (GN Netcom)

• Diese Garantie gibt Ihnen spezielle Rechte und möglicherweise haben Sie andere Rechte, die von Bereich zu Bereich variieren

Sofern in diesem Benutzerhandbuch nichts anderes angegeben wird, sollte der Benutzer weder vor noch nach Ablauf der Garantiefrist versuchen, Service, Einstellungen oder Reparaturen an diesem Produkt selbst durchzuführen. Es muss für solche Arbeiten an den Händler, den Hersteller oder einen autorisierten Kundendienst zurückgeschickt werden

• Jabra (GN Netcom) haftet nicht für Verlust oder Schäden, die während des Transports entstehen. Sämtliche Reparaturen an Produkten von Jabra (GN Netcom) durch nicht autorisierte Dritte führen dazu, dass die Garantie verfällt

14. Zertizierung und

Sicherheitskonformität

Dieses Produkt hat das CE-Zeichen gemäß der Bestimmungen der Endgeräterichtlinie (1999/5/EG). Hiermit erklärt GN Netcom, dass dieses Produkt die grundlegenden Anforderungen und andere Bestimmungen der Richtlinie 1999/5/EG erfüllt. Weitere Informationen nden Sie im Internet unter www.jabra.com Innerhalb der EU ist dieses Gerät für die Verwendung in Österreich, Belgien, Zypern, der Tschechischen Republik, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Irland, Italien, Lettland, Litauen, Luxemburg, Malta, Polen, Portugal, der Slowakei, Slowenien, Spanien, Schweden, Niederlande und Großbritannien und innerhalb der EFTA für die Verwendung in Island, Norwegen und der Schweiz vorgesehen. Bluetooth Der Markenname Bluetooth® sowie das Bluetooth® -Logo sind Eigentum von Bluetooth SIG, Inc. und jede Verwendung dieser Markenzeichen durch GN Netcom erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Eigentümer.RELEASE YOUR JABRA

Glossar Bluetooth ist eine Funktechnik, die Geräte wie Mobiltelefone und Headsets kabellos über kurze Entfernungen (etwa 10 Meter) miteinander verbinden kann. Weitere Informationen erhalten Sie über www.bluetooth.com Bluetooth-Prole beschreiben die verschiedenen Arten, wie Bluetooth- Geräte mit anderen Geräten kommunizieren. Bluetooth-Telefone unterstützen entweder das Freisprechprol oder das Headsetprol, oder beides. Damit ein bestimmtes Prol unterstützt werden kann, muss ein Telefonhersteller in seine Telefon-Software bestimmte unverzichtbare Funktionen integrieren. Die Paarung stellt eine individuelle und verschlüsselte Verbindung zwischen zwei Bluetooth-Geräten her und ermöglicht die Kommunikation zwischen diesen beiden. Sind die Geräte jedoch zuvor nicht gepaart worden, funktioniert die Bluetooth-Verbindung nicht. Bei Passkey oder PIN handelt es sich um einen Code, den Sie in Ihr Bluetooth-fähiges Gerät eingeben müssen (z.B. in ein Mobiltelefon), um dieses mit Ihrem Jabra BT5010 zu paaren. Dadurch können das Gerät und Ihr Jabra BT5010 Verbindung miteinander aufnehmen und kommunizieren. Der Standby-Modus ist aktiviert, wenn das Jabra BT5010 eingeschaltet und für den Empfang eines Anrufs bereit ist. Wenn Sie auf Ihrem Mobiltelefon einen Anruf „beenden“, verbleibt das Headset im Standby-Modus. Entsorgen Sie das Produkt gemäß den lokalen Normen und Bestimmungen. www.jabra.com/weeeRELEASE YOUR JABRA
